数控车常用指令资料共26页文档
数控机床编程指令
数控机床编程指令以下是常见的数控机床编程指令：1. G代码：用于控制机床的动作，如G00表示快速直线移动，G01表示直线插补运动，G02/G03表示圆弧插补运动等。
2. M代码：指令机床执行特定的功能，如M03表示启动主轴正转，M04表示启动主轴反转，M05表示停止主轴等。
3. T代码：切换工具的指令，如T01表示切换到1号工具。
4. S代码：设置主轴转速的指令，如S2000表示将主轴转速设为2000转/分钟。
5. F代码：设置进给速度的指令，如F100表示设定进给速度为100mm/min。
6. X/Y/Z/A/B/C代码：分别控制机床的X/Y/Z/A/B/C轴运动。
7. I/J/K代码：用于定义圆弧插补中圆弧的半径和圆心坐标。
8. R代码：用于定义圆弧的起点与终点之间的圆弧半径。
9. N代码：给程序段赋予行号，便于查找和修改程序。
10. G56代码：切换工件坐标系，使机床能够在不同位置加工工件。
11. G90/G91代码：G90表示绝对坐标运动，G91表示增量坐标运动。
12. G98/G99代码：G98表示返回初始平面，G99表示返回R点。
13. G61/G64代码：G61表示精确加工，G64表示标准加工。
14. G17/G18/G19代码：分别表示XY平面、ZX平面和ZY平面。
15. G43/G44/G49代码：G43表示刀具长度补偿，G44表示切削长度补偿，G49表示取消长度补偿。
16. G21/G22/G23代码：分别表示英制单位、公制单位和旋转坐标系。
17. G43.4/G43.3/G43.2代码：G43.4表示半径补偿，G43.3表示磨损补偿，G43.2表示长度与半径补偿。
18. G70/G71代码：G70表示英制单位，G71表示公制单位。
19. M02/M30代码：M02表示程序结束停机，M30表示程序结束自动返回原点。
20. G15/G16代码：G15表示极坐标插补，G16表示固定角度插补。
数控车床编程指令大全
1. F功能F功能指令用于控制切削进给量.在程序中,有两种使用方法. 1每转进给量编程格式 G95 F~F后面的数字表示的是主轴每转进给量,单位为mm/r.例：G95 F0.2 表示进给量为0.2 mm/r.2每分钟进给量编程格式G94 F~F后面的数字表示的是每分钟进给量,单位为 mm/min.例：G94 F100 表示进给量为100mm/min.2. S功能S功能指令用于控制主轴转速.编程格式 S～S后面的数字表示主轴转速,单位为r/min.在具有恒线速功能的机床上,S功能指令还有如下作用.1最高转速限制编程格式 G50 S～S后面的数字表示的是最高转速：r/min.例：G50 S3000 表示最高转速限制为3000r/min.2恒线速控制编程格式 G96 S～S后面的数字表示的是恒定的线速度：m/min.例：G96 S150 表示切削点线速度控制在150 m/min.3恒线速取消编程格式 G97 S～S后面的数字表示恒线速度控制取消后的主轴转速,如S未指定,将保留G96的最终值.例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min.3. T功能T功能指令用于选择加工所用刀具.编程格式 T～T后面通常有两位数表示所选择的刀具号码.但也有T后面用四位数字,前两位是刀具号,后两位是刀具长度补偿号,又是刀尖圆弧半径补偿号.例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值.T0300 表示取消刀具补偿.4. M功能M00：程序暂停,可用NC启动命令CYCLE START使程序继续运行；M01：计划暂停,与M00作用相似,但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止,程序复位到起始位置.5. 加工坐标系设置G50编程格式 G50 X～ Z～式中X、Z的值是起刀点相对于加工原点的位置.G50使用方法与G92类似.在数控车床编程时,所有X坐标值均使用直径值,如图所示.例：按图设置加工坐标的程序段如下：G50 X128.7 Z375.1设定加工坐标系6. 快速定位指令G00G00指令命令机床以最快速度运动到下一个目标位置,运动过程中有加速和减速,该指令对运动轨迹没有要求.其指令格式：G00 XU____ ZW____；当用绝对值编程时,X、Z后面的数值是目标位置在工件坐标系的坐标.当用相对值编程时,U、W后面的数值则是现在点与目标点之间的距离与方向.如图所示的定位指令如下：G50 X200.0 Z263.0; 设定工件坐标系G00 X40.0 Z212.0；绝对值指令编程A→C或G00 U-160.0 W-51.0；相对值指令编程A→C因为X轴和Z轴的进给速率不同,因此机床执行快速运动指令时两轴的合成运动轨迹不一定是直线,因此在使用G00指令时,一定要注意避免刀具和工件及夹具发生碰撞.如果忽略这一点,就容易发生碰撞,而快速运动状态下的碰撞就更加危险7. 直线插补指令G01G01指令命令机床刀具以一定的进给速度从当前所在位置沿直线移动到指令给出的目标位置.指令格式：G01 XU____ZW____F ；其中F是切削进给率或进给速度,单位为mm/r或mm/min,取决于该指令前面程序段的设置.使用G01指令时可以采用绝对坐标编程,也可采用相对坐标编程.当采用绝对坐编程时,数控系统在接受G01指令后,刀具将移至坐标值为X、Z的点上；当采用相对坐编程时,刀具移至距当前点的距离为U、W值的点上.如图所示的直线运动指令如下：G01 X40.0 Z20. F0.2; 绝对值指令编程G01 U20.0 W-25.9 F0.2; 相对值指令编程8. 圆弧插补指令G02、G03圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动,用于加工圆弧轮廓.圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03两种.其指令格式如下：顺时针圆弧插补的指令格式：G02XU____ZW____I____K____F____；G02 XU____ZW___R___ F____；逆时针圆弧插补的指令格式：G03 XU____ZW____ I____K____F____；； G03 XU____ZW___R___ F____；使用圆弧插补指令,可以用绝对坐标编程,也可以用相对坐标编程.绝对坐标编程时,X、Z是圆弧终点坐标值；增量编程时,U、W是终点相对始点的距离.圆心位置的指定可以用R,也可以用I、K,R 为圆弧半径值；I、K为圆心在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给速度.当用半径R来指定圆心位置时,由于在同一半径R的情况下,从圆弧的起点到终点有两种圆弧的可能性,大于180°和小于180°两个圆弧.为区分起见,特规定圆心角α≤180°时,用“+R”表示；α>180°时,用“-R”.注意：R编程只适于非整圆的圆弧插补的情况,不适于整圆加工.例如,图3-13中所示的圆弧从起点到终点为顺时针方向,其走刀指令可编写如下：G02 X50.0 Z30.0 I25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 I25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/rG02 X 50. 0 Z30.0 R25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 R25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/r9. 暂停指令G04G04指令用于暂停进给,其指令格式是：G04 P____或G04 XU____暂停时间的长短可以通过地址XU或P来指定.其中P后面的数字为整数,单位是ms；XU后面的数字为带小数点的数,单位为s.有些机床,XU后面的数字表示刀具或工件空转的圈数.该指令可以使刀具作短时间的无进给光整加工,在车槽、钻镗孔时使用,也可用于拐角轨迹控制.例如,在车削环槽时,若进给结束立即退刀,其环槽外形为螺旋面,用暂停指令G04可以使工件空转几秒钟,即能将环形槽外形光整圆,例如欲空转2.5s时其程序段为： G04 X2.5或G04 U2.5或G04 P2500；G04为非模态指令,只在本程序段中才有效.10. 英制和米制输入指令G20、G21G20表示英制输入,G21表示米制输入.G20和G21是两个可以互相取代的代码.机床出厂前一般设定为G21状态,机床的各项参数均以米制单位设定,所以数控车床一般适用于米制尺寸工件加工,如果一个程序开始用G20指令,则表示程序中相关的一些数据均为英制单位为英寸；如果程序用G21指令,则表示程序中相关的一些数据均为米制单位为mm.在一个程序内,不能同时使用G20或G21指令,且必须在坐标系确定前指定.G20或G21指令断电前后一致,即停电前使用G20或G21指令,在下次后仍有效,除非重新设定.11. 进给速度量纲控制指令G98、G99在数控车削中有两种切削进给模式设置方法,即进给率每转进给模式和进给速度每分钟进给模式.1进给率,单位为mm/r,其指令为：G99；进给率转换指令G01X____Z____F____； F的单位为mm/r2进给速度,单位为mm/min,其指令为：．G98；进给速度转换指令G01X____Z____F____； F的单位为mm/minG98和G99都是模态指令,一旦指定就一直有效,直到指定另一方式为止.车削CNC系统缺省的进给模式是进给率,即每转进给模式,只有在用动力刀具铣削时才采用每分钟进给模式.12. 参考点返回指令G27、G28、G30参考点是CNC机床上的固定点,可以利用参考点返回指令将刀架移动到该点.可以设置最多四个参考点,各参考点的位置利用参数事先设置.接通电源后必须先进行第一参考点返回,否则不能进行其它操作.参考点返回有两种方法：1手动参考点返回.2自动参考点返回.该功能是用于接通电源已进行手动参考点返回后,在程序中需要返回参考点进行换刀时使用的自动参考点返回功能.自动参考点返回时需要用到如下指令：1返回参考点检查G27G27用于检验X轴与Z轴是否正确返回参考点.指令格式为：G27 XU____ ZW____XU、ZW为参考点的坐标.执行G27指令的前提是机床通电后必须手动返回一次参考点.执行该指令时,各轴按指令中给定的坐标值快速定位,且系统内部检查检验参考点的行程开关信号.如果定位结束后检测到开关信号发令正确,则参考点的指示灯亮,说明滑板正确回到了参考点位置；如果检测到的信号不正确,系统报警,说明程序中指令的参考点坐标值不对或机床定位误差过大.2参考点返回指令G28、G30G28 XU ____ ZW ____；第一参考点返回,其中XU、ZW为参考点返回时的中间点,X、Z为绝对坐标,U、W为相对坐标.参考点返回过程如图3-14所示.G30 P2 XU____ ZW____；第二参考点返回,P2可省略G30 P3 XU____ Z W____；第三参考点返回G30 P4 XU____ ZW____；第四参考点返回第二、第三和第四参考点返回中的XU、Z W的含义与G28中的相同.如图3-14所示为刀具返回参考点的过程,刀具从当前位置经过中间点190,50返回参考点,其指令为：G30 X190 Z50；G30 U100 W30；如图3-14中的虚线路径所示,如果参考点返回时不经过中间点,则刀具会与工件发碰撞,引起事故.G功能0快速1直线插补2顺圆3逆圆33螺纹32攻牙循环90外内圆柱面循环92螺纹循环94外内圆锥面循环74端面钻孔循环75外内元切槽循环71外圆初车循环72端面初车循环22局部循环开始80局部循环结束50设工件绝对坐标26XZ回参考点27x回参考点29z回参考点4延时93系统偏置98每分进给99每转进给M功能0暂停2程序结束20循环加工30程序结束关主轴和冷却3正转4反转5停主轴8.9开关冷却10.11工件松紧41.42.43主轴123档78.79尾座进退97程序转移98子程序调用99子程序返回M是主轴的指令开头,S是转速的开头,T是刀具的开头,G就是车削形式的开头.举几个例子,M03是主轴正转,M04主轴反转,M05主轴停止.G00就是快速移动,G01直线插补,G02顺时针圆弧插补,G03逆时针圆弧插补.还有很多不一一列举了太多了,买本书自己看看我感觉比FANUC简单.数控编程指令全套指令常用的2008年03月05日星期三 16:19下面是简单的代码和指令．很实用的哦M 指令和 G 代码M03 主轴正转M03 S1000 主轴以每分钟1000的速度正转M04主轴逆转M05主轴停止M10 M14 .M08 主轴切削液开M11 M15主轴切削液停M25 托盘上升M85工件计数器加一个M19主轴定位M99 循环所以程式G 代码G00快速定位G01主轴直线切削G02主轴顺时针圆壶切削G03主轴逆时针圆壶切削G04 暂停G04 X4 主轴暂停4秒G10 资料预设G28原点复归G28 U0W0 ；U轴和W轴复归G41 刀尖左侧半径补偿G42 刀尖右侧半径补偿G40 取消G97 以转速进给G98 以时间进给G73 循环G80取消循环 G10 00 数据设置模态G11 00 数据设置取消模态G17 16 XY平面选择模态G18 16 ZX平面选择模态G19 16 YZ平面选择模态G20 06 英制模态G21 06 米制模态G22 09 行程检查开关打开模态G23 09 行程检查开关关闭模态G25 08 主轴速度波动检查打开模态G26 08 主轴速度波动检查关闭模态G27 00 参考点返回检查非模态G28 00 参考点返回非模态G31 00 跳步功能非模态G40 07 刀具半径补偿取消模态G41 07 刀具半径左补偿模态G42 07 刀具半径右补偿模态G43 17 刀具半径正补偿模态G44 17 刀具半径负补偿模态G49 17 刀具长度补偿取消模态G52 00 局部坐标系设置非模态G53 00 机床坐标系设置非模态G54 14 第一工件坐标系设置模态G55 14 第二工件坐标系设置模态G59 14 第六工件坐标系设置模态G65 00 宏程序调用模态G66 12 宏程序调用模态模态G67 12 宏程序调用取消模态G73 01 高速深孔钻孔循环非模态G74 01 左旋攻螺纹循环非模态G76 01 精镗循环非模态G80 10 固定循环注销模态G81 10 钻孔循环模态G82 10 钻孔循环模态G83 10 深孔钻孔循环模态G84 10 攻螺纹循环模态G85 10 粗镗循环模态G86 10 镗孔循环模态G87 10 背镗循环模态G89 10 镗孔循环模态G90 01 绝对尺寸模态G91 01 增量尺寸模态G92 01 工件坐标原点设置模态三大数控系统G代码快速通读一、数控车床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75直径编程 -- G23 G36半径编程 -- G22 G37刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42设定工件坐标系 G50 G92设置主轴最大的转速 G50 G26上限 G25下限 -- ×选择机床坐标系 G53 G53 G53选择工作坐标系1 G54 G54 G54选择工作坐标系2 G55 G55 G55选择工作坐标系3 G56 G56 G56选择工作坐标系4 G57 G57 G57选择工作坐标系5 G58 G58选择工作坐标系6 G59 G59精加工复合循环 G70 G70内外径粗切复合循环 G71 G71 端面粗切削复合循环 G72 G72 闭环车削复合循环 G73 LCYC95 G73 螺纹切削复合循环 G76 G76外园车削固定循环 G90 G80端面车削固定循环 G94 G81螺纹车削固定循环 G92 LCYC97 G82绝对编程 --- G90 G90相对编程 --- G91 G91每分钟进给速度 G98 G94 G94 ×每转进给速度 G99 G95 G95 ×恒线速度切削 G96 G96 G96 ×恒线速度控制取消 G97 G97 G97 ×二、数控铣床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04选择XY平面 G17 G17 G17选择XZ平面 G18 G18 G18 ×选择YZ平面 G19 G19 G19 ×英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42刀具长度补偿+ G43 G43刀具长度补偿－ G44 G44刀具长度补偿取消 G49 G49 取消缩放 G50 G50 ×比例缩放 G51 G51 ×机床坐标系选择 G53 G53 G53选择工作坐标系1 G54 G54 G54 选择工作坐标系2 G55 G55 G55 选择工作坐标系3 G56 G56 G56 选择工作坐标系4 G57 G57 G57 选择工作坐标系5 G58 G58 选择工作坐标系6 G59 G59 坐标系旋转 G68 G68 ×取消坐标系旋转 G69 G69 ×高速深孔钻削循环 G73 G73 左螺旋切削循环 G74 G74精镗孔循环 G76 G76取消固定循环 G80 G80中心钻循环 G81 G81反镗孔循环 G82 G82深孔钻削循环 G83 G83右螺旋切削循环 G84 G84镗孔循环 G85 G85镗孔循环 G86 G86反向镗孔循环 G87 G87镗孔循环 G88 G88镗孔循环 G89 G89绝对编程 G90 G90 G90相对编程 G91 G91 G91设定工件坐标系 G92 G92固定循环返回起始点 G98 G98 返回固定循环R点 G99。
数控车床指令详解

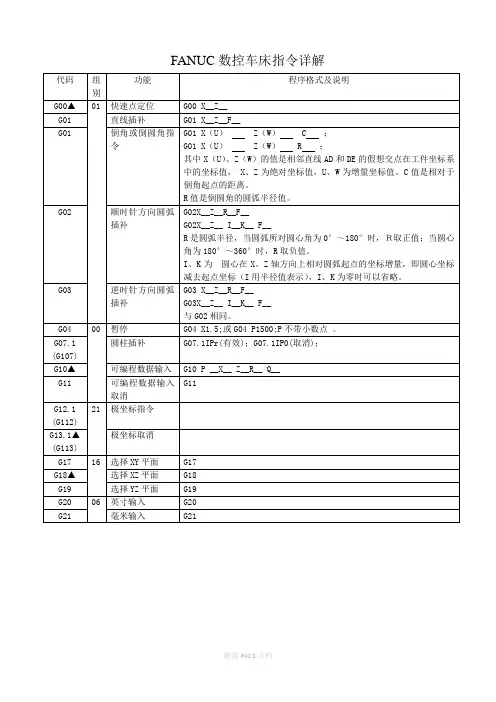

FANUC数控车床指令详解G41刀尖半径左补偿G42刀尖半径右补偿G50坐标系设定或最高限速G50 X Z 或G50 SG50.3工件坐标系预置G50.220多边形车削取消G51.多边形车削G52局部坐标系G52 X20 Z20;X\Z值是局部坐标系原点在原工件坐标系的位置。
若G52 X0 Z0;则取消局部坐标系，恢复原来坐标系原点。
G53选择机床坐标系取消工件坐标系，选择机床坐标系。
( G90 ) G53 X_ Y_ Z_；它在绝对命令 (G90) 里有效，在增量命令里(G91) 无效。
注意 (1)刀具直径偏置、刀具长度偏置和刀具位置偏置应当在它的 G53 命令指派之前提前取消。
否则，机床将依照指派的偏置值移动。
(2)在执行G53指令之前，必须手动或者用G28 命令让机床返回原点。
这是因为机床坐标系必须在G53命令发出之前设定。
G54▲14选择工件坐标系1G54；开机默认。
G55-59选择工件坐标系2-6G55-59；G6500宏程序非模态调用A类应用FANUC 0TD系统，B类FANUC 0I系统.局部变量#1-#33，公共变量#100-#149，#500-#549，系统变量#1000-宏程序以M99结束，调用可用M98或“G65 P程序号L次数”形式。
A类程序形式：G65 H(a)P(b)Q(c)R(d),a:H代码b:运算结果变量c、d:两个运算变量。
B类宏程序运算指令（3）该指令适用于随Z坐标的单调增加或减小，X坐标也单调变化的情况。
Ns程序段必须沿X进刀，不能出现Z值。
G72端面粗车复合固定循环编程格式：G72W (△d) R(e);G72 P(ns) Q(nf) U (△u) W(△w) F S T ;2.d：Z向背吃刀量，不带符号；其余参数同G71。
Ns程序段必须沿Z进刀，不能出现X值。
当上述指令用于工件内轮廓加工时，△u应为负值。
举例：如上图其程序单为：O4534；N10 G50 X100.0 Z100.0；N20 M03 S1000；N30 G00 X100.0 Z5.0 M08；N35 G72W3R0.5N40 G72 P50 Q120 U0.5 W0.2 D3.0 F300；N50 G00 Z-60.0；N60 G01 Z-55.0 F200；N70 X70.0；N80 X50.0 Z-35.0；N90 W15.0；N100 X30；N110 X20.0 W10.0；N120 Z5.0；N130 G00 X100.0 Z100.0 M09；N140 M05；N150 M30；G73仿形复合循环编程格式：G73 U(△i) W(△k) R (d);G73 P(ns) Q(nf) U (△u) W(△w) F S T ;d：表示粗车循环次数（分层数）；△i：粗车时， X轴方向需要切除的总余量（退刀量）和方向，半径值。
数控车床编程与操作指令代码大全
数控车床编程与操作指令软件代码大全标题：数控车床编程基础4课时一、教学目的：熟悉数控车床的编程特点，熟练掌握数控车床工件坐标系的建立方法和指令。
理解并掌握数控车削的基本指令。
二、教学安排：（一）旧课复习内容：数控机床坐标系的设定规则（5分钟）（二）新课教学知识点与重点、难点：第1节数控车床编程基础一、数控车编程特点（理解）二、数控车的坐标系统（理解）三、直径编程方式（难点）四、进刀和退刀方式理解（理解）五、绝对编程与增量编程（难点）第2节数控车床基本G指令应用一、坐标系设定G50（掌握）G54~G59（掌握）二、基本指令G00、G01、G02、G03、G04、G28（掌握）三、有关单位设定G20、G21、G94、G95（掌握）三、新课内容：2.1数控车床编程基础第一节数控车床编程基础一、数控车编程特点(1) 可以采用绝对值编程(用X、Z表示)、增量值编程(用U、W表示)或者二者混合编程。
(2) 直径方向(X方向) 系统默认为直径编程，也可以采用半径编程，但必须更改系统设定。
(3) ?X向的脉冲当量应取Z向的一半。
(4)采用固定循环，简化编程。
(5) 编程时，常认为车刀刀尖是一个点，而实际上为圆弧，因此，当编制加工程序时，需要考虑对刀具进行半径补偿。
二、数控车的坐标系统加工坐标系应与机床坐标系的坐标方向一致，X轴对应径向，Z轴对应轴向，C轴（主轴）的运动方向则以从机床尾架向主轴看，逆时针为＋C向，顺时针为－C向，如图2.1.1所示：加工坐标系的原点选在便于测量或对刀的基准位置，一般在工件的右端面或左端面上。
图2.1.1数控车床坐标系结合生产实际，用实物、图表直观教学，举例说明举例说明CAD/CAM 中心仿真加工教学利用仿真加工软件教学（注：可编辑下载，若有不当之处，请指正，谢谢!）。
第二章数控车削加工常用指令及应用.ppt
苏州工业园区工业技术学校
M 功能
M00 ：程序暂停，可用收据控制启动命令（周期开始）使程序继续 运行； M01 ：计划暂停，与 M00 作用相似，但 M01 可以用机床 “任选停 止按钮” 选择是否有效； M03 ：主轴顺时针旋转； M04 ：主轴逆时针旋转； M05 ：主轴旋转停止； M08 ：冷却液开； M09 ：冷却液关； M30 ：程序停止，程序复位到起始位置。
2、每分钟进给量
编程格式 G98 F~ 后面的数字表示的是每分钟进给量，单位为公厘/最小。 例：G98 F100 表示进给量为100mm/min。
苏州工业园区工业技术学校
S 功能
S 功能指令用于控制主轴转速 编程格式 S ～ S 后面的数字表示主轴转速，单位为 r/最小在具有恒线速功能的机床上， S 功能指 令还有如下作用。
苏州工业园区工业技术学校
T 功能
T 功能指令用于选择加工所用刀具。 编程格式 T ～ T 后面通常有两位数表示所选择的刀具号码但也有 T 后面用四位数字， 前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿
号。
例： T0303 表示选用 3 号刀及 3 号刀具长度补偿值和刀尖圆 弧半径补偿值 T0300 表示取消刀具补偿。。
苏州工业园区工业技术学校
第二章 数控车削加工常用指令及应用
1.常用辅助功能指令 2.直线车削指令——G01/G00 3.圆弧车削指令——G02/G03 4.螺纹车削指令——G32/G92
5.复合循环指令——G71/G70
6.槽的车削加工
苏州工业园区工业技术学校
数控车削加工包括内外圆柱面的车削加工，端面车削加工，钻 孔加工，螺纹加工,复杂外形轮廓回转面的车削加工等，在分析了 数控车床工艺装备和数控车床编程特点的基础上，下面将结合配置
完整版)数控车床指令代码大全
完整版)数控车床指令代码大全数控车床指令代码大全1.F功能F功能指令用于控制切削进给量，有两种使用方法。
第一种是每转进给量，编程格式为G95F~，其中F后面的数字表示主轴每转进给量，单位为mm/r。
例如，G95F0.2表示进给量为0.2mm/r。
第二种是每分钟进给量，编程格式为G94F~，其中F后面的数字表示每分钟进给量，单位为mm/min。
例如，G94F100表示进给量为100mm/min。
2.S功能S功能指令用于控制主轴转速，编程格式为S~，其中S后面的数字表示主轴转速，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有其他作用。
第一种是最高转速限制，编程格式为G50S~，其中S后面的数字表示最高转速，单位为r/min。
例如，G50S3000表示最高转速限制为3000r/min。
第二种是恒线速控制，编程格式为G96S~，其中S后面的数字表示恒定的线速度，单位为m/min。
例如，G96S150表示切削点线速度控制在150m/min。
第三种是恒线速取消，编程格式为G97S~，其中S后面的数字表示恒线速度控制取消后的主轴转速。
如果S未指定，将保留G96的最终值。
例如，G97S3000表示恒线速控制取消后主轴转速为3000r/min。
3.T功能T功能指令用于选择加工所用刀具，编程格式为T~，其中通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号和刀尖圆弧半径补偿号。
例如，T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300表示取消刀具补偿。
4.M功能M功能指令用于控制机床的各种辅助功能。
M00表示程序暂停，可用NC启动命令（CYCLESTART）使程序继续运行；M01表示计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M03表示主轴顺时针旋转；M04表示主轴逆时针旋转；M05表示主轴旋转停止；M08表示冷却液开；M09表示冷却液关；M30表示程序停止，程序复位到起始位置。
数控车床指令大全
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载数控车床指令大全地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一．指令集（Ｘ向如Ｘ、Ｕ等的编程量均采用直径量）G00：快速定位指令。
格式为G00 X（U）Z（W），X、Z为绝对编程时的目标点，U、W为相对编程时的目标点。
两轴同时以机床最快速度开始运动，但不一定同时停止，即合成刀具轨迹并不一定是直线。
本系统可以混合编程，如G00 X W 。
G01：直线插补指令。
格式为G01 X（U）Z（W） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｆ值为插补速度，单位是mm/min 或mm/r，具体取决于设定为G９８还是G９９。
G02：顺圆插补指令。
格式为G02 X（U）Z（W）R（I K ）F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。
G03：逆圆插补指令。
格式为G03 X（U）Z（W）R（I K ）F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。
G04：暂停指令。
格式为G04 P(X U ) ,采用P时（不能用小数点），时间单位为ms，X、U时，时间单位为s。
最大延时9999.999s。
G20：英制单位设定指令。
G21：公制单位设定指令。
注意：某程序若不指定G20、G21，则采用上次关机时的设定值。
数控机床指令代码大全
数控机床编程指令代码详解H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入G20—英寸输入8、G16—启用极坐标指令G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
其轨迹不一定是两点一线，有可能是一条折线。
注意事项：（1）刀具从上向下移动时：G00 X Y ；Z ；先定XY面，然后Z轴下降。
（2）刀具从下向上移动时：G00Z ；X Y ；Z轴先上升，然后定ＸＹ面。
2、G01—直线插补指令格式：G01 X Y Z F ；格式含义：G01指令使刀具按F指令从当前运动到指定点。
3、G02—顺时针插补、G03—逆时针插补格式：G17 ｛G02 /G03｝X Y （R /I J）F;G18 ｛G02 /G03｝X Z（R /I K）F;G19 ｛G02 /G03｝Y Z（R /J K）F;注：1、I J K为零时可以省略；在同一段程序中，如I J K与R同时出现时，R有效。
数控车床编程实例讲课文档
M代码表
代码 M02 M30
M98 M99 M32 M00
模态代码
非 非
非 非 是 非
功能说明 程序结束
程序结束 并返回起 点
调用子程 序
子程序结 束 润滑开
程序暂停
代码 模态代码 功能说明
M03 是 M04 是 M05 是 M08 是 M09 是
M33 是
主轴正转
主轴反转
主轴停转
切削液开
切削液停 止 润滑关
G代码 M代码 F代码 T代码 S代码
现在十二页，总共四十七页。
G代码表
G代码 G00 G01 G02 G03
组别 01
G 04 00 G28 G32 01 G50 00 G65 00 G70 00 G71 00
功能 快速定位 直线进给 顺圆弧插补 逆圆弧插补
暂停、准停 返回参考点 螺纹切削
G代码 组 别
X38
Z-78
X40 Z-79
Z-136 X45 N20 Z-151 M03 S1200
G70 P10 Q20 G0 X100 Z100 S1000
T0202
G0 X20 Z-20
G1 X15 F80 G0 X38 Z-78 G1 X33 G0 X38
X100 Z100
T0303 S400
G0 X38 Z-50
；
4．最多可有十五个精加工程序段。
现在三十六页，总共四十七页。
精加工循环G70
格式: G70 P（Ns）Q（Nf） Ns:构成精加工形状的程序段群的第一个程序段的顺序号
Nf：构成精加工形状的程序段群的最后一个程序段的顺序号 在用G71 G72 G73粗加工后，可用该指令精车
数控车床基本编程指令
数控车床基本编程指令
数控车床（Computer Numerical Control Lathe）的基本编程指令通常是用来描述加工轴向、径向、切削速度、进给速度等方面的操作。
下面是一些常见的数控车床基本编程指令：
G代码：用于指定不同的功能和动作。
例如：
G00：快速定位
G01：直线插补
G02：圆弧顺时针插补
G03：圆弧逆时针插补
G04：暂停（延时）
G28：回零点
G71：开启公制单位
G72：开启英制单位
M代码：用于控制机床的辅助功能和动作。
例如：
M03：主轴正转
M04：主轴反转
M05：主轴停止
M08：冷却液开启
M09：冷却液关闭
M30：程序结束
X、Y、Z轴坐标控制：用于控制工件在不同轴向上的移动。
例如：
X10.0：将X轴移动到坐标10.0处
Y5.0：将Y轴移动到坐标5.0处
Z-2.0：将Z轴移动到坐标-2.0处
F代码：用于设定进给速度（切削速度）。
例如：
F100：设定进给速度为每分钟100毫米（或英寸）
S代码：用于设定主轴转速。
例如：
S1000：设定主轴转速为每分钟1000转
T代码：用于选择工具。
例如：
T0101：选择编号为0101的刀具
这些是最基本的数控车床编程指令，实际上还有更多用于高级功能和特定应用的指令。
正确理解和使用这些指令对于确保数控车床操作的准确性和效率至关重要。
数控车床指令大全
• 3） G99 F__进给速度单位是每转进给量 (mm/r），范围0.0001～500.0000(mm/r)， 系统默认； • 4） G32/G76/G92 F__ 指定螺纹的螺距， 范围0.0001～500.0000(mm/r)。
• 5） 借助于机床控制面板上的倍率按键， F可在一定范围内进行修调，当执行螺纹 切削循环G76、G92及螺纹切削G32 时，倍率开关失效，进给倍率固定在 100%。 • 6） F为续效指令，直到被新的 F值所取 代，而工作在 G00方式下，快速定位的 速度是各轴的最高速度，与所编 F无关。
• 准备功能G代码 • 准备功能 G指令由 G后一或二位数值组成， 它用来规定刀具和工件的相对运动轨迹、 机床坐标系、坐标平面、刀具补偿、坐标 偏置等多种加工操作。 • G 功能根据功能的不同分成若干组，其中 00组的G 功能（G04、G28、G70-G76） 称非模态 G 功能，其余组的称模态G功能。
图 3 G02/G03 参数说明
例1： 如图所示，加工圆弧AB、BC，加工路线为C→B→A， 采用圆心和终点（I、K）的方式编程。
1)绝对编程
N20 N30
G03 X120. Z70. I0 K-40.；加工BC G02 X88. Z38. I0 K-20.；加工AB
G00 X40. Z110.； G03 U80. W-40. I0 K-40. F200；（R40） G02 U-32. W-32. I0 K-20.；（R20）
• M03，M04和M05为一组指令，在执行时 一直有效，直到被同组的指令取代，如指 令M03被M04（或M05）取代。 • 编程举例： 设置刀具进给速度为 400mm/min，主轴转速为300r/min，主 轴正转，刀具沿直线插补，主轴反转，刀 具继续沿直线插补，编程如下：
数控车床基本编程指令
的变化而变化的。
第10页/共22页
•说明
• 1、一旦执行G92指令建立坐标系，后续的绝对 值指令坐标位置都是此工件坐标系中的坐标值。
• 2、G92指令必须跟坐标地址字，须单独一个程 序段指定。且一般写在程序开始。
• 3、执行此指令刀具并不会产生机械位移，只建 立一个工件坐标系.
别。为适应笛卡尔Z坐标习惯，定编位程开 关绘图时按后置式的方式R 进 X
行表示
X
X
W
第2页/共22页
Z
R 参考点 P 程序原
W
二、直径编程方式
❖在车削加工的数控程序中，X 轴的坐标值取为
零件图样上的直径值的编程方式。与设计、标注
一致、减少换算。
X
❖如图所示：图中A点的坐标
值为（30，80），
Z
B点的坐标值为（40,60）。
或 G01 U60.0 Z50.0;
第7页/共22页
1.2 指令介绍
一、关于建立工件坐标系指令 1、设定工件坐标系
➢指令：坐标系设定G92 （G50） ➢格式：G92（G50） X _ Z_
➢参数说明：X、Z、为当前刀具位置相对于将要建立的工 件原点的坐标值。
第8页/共22页
ቤተ መጻሕፍቲ ባይዱ 例: 以刀具当前所在位置为起刀点
➢ 这种方式与 G54 预置的方式实质是一样的，只不过不用去
记录和计算预置的 X、Z轴坐标，而是数控系统自动计算这两个 值。
第17页/共22页
二、有关单位设定
1、尺寸单位选择： 格式：G 20 英制输入制式 英寸输入
G 21 公制输入制式 毫米 输入 (默认)
2、进给速度单位的设定 每分钟进给 G94 （G98） ：mm/min (默认) 每转进给 G95 （G99） ：r/mm
数控车床常用指令精选全文完整版
可编辑修改精选全文完整版一、数控车床常用指令(一)主轴转速控制指令和主轴功能指令1、主轴功能指令主轴功能指令（S指令）是设定主轴转数的指令。
⑴主轴最高转速的设定（G50或G92）用来设定主轴的最高转速。
格式为：G50 S_ ; S_ 跟着主轴最大速度（r/min）；⑵恒线速度控制指令（G96）系统执行G96后，认为用S指定的数值表示工件上任一点的线速度一样，主要用于车工件的端面、锥度或圆弧等，单位为m/min 。
如G96 S200⑶主轴转速控制指令（G97）G97是取消恒线速度控制的指令，这时S指定的数值表示主轴每分钟的转速，单位为r/min。
如G97 S30表示主轴转速为：30r/min2、固定循环切削固定循环切削是指对于在加工过程中，必须重复加工多次才能完成轮廓加工的典型切削形式，刀具运动的路径预先编好，存储在存储器中，用专门的G代码进行指令。
有单一形状固定循环和复合形状固定循环之分。
⑴单一形状固定循环指令（G90、G94）外圆切削循环指令格式为：G90 IP_ F__ ; （其中IP_是外径、内径切削终点坐标，F_是切削加工时刀具的进速度，其他都是按照快速进给速度进行的）该指令主要用于轴类零件的外圆、内圆和锥面的加工。
⑵端面切削循环指令（G94）该指令用于加工圆柱端面或角度大的圆锥面。
A.则切削圆柱端面的输入格式为： G94 X(U)_ Z(W)_ F_ ;其中，X_ Z_ 表示切削终点的绝对坐标，而U_ W_ 表示切削终点相对于刀具起点的增量坐标。
B.切削大锥面的输入格式为;G94 X(U)_ Z(W)_ K _ F_ ;其中,X(U)_ Z(W)_ 同圆柱端面,K_ 表示锥面轴向尺寸之差而且,当所切削的锥面起始点Z坐标大于终点Z坐标时为正,反之为负.(3)复合固定循环切削（G70---G76)用这些加工指令，只需给定最终精加工路径、循环次数和每次加工余量，机床就能自动确定粗加工的刀具路径。
数控车床编程基本指令大全完整版
数控车床编程基本指令大全HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1.常用编程指令的应用车削加工编程一般包含X和Z坐标运动及绕Z轴旋转的转角坐标C 。
(1)快速定位(G00或G0)刀具以点位控制方式从当前所在位置快速移动到指令给出的目标位置。
指令格式：G00 X(U) Z(W) ；(2)直线插补(G01或G1)指令格式：G01 X(U) Z(W) F ；图1 快速定位图2 直线插补G00 ；G01 ；/绝对坐标，直径编程； /绝对坐标，直径编程，切削进给率rG00 W-30G01 ；/增量坐标，直径编程 /增量坐标，直径编程，切削进给率／r?(3)圆弧插补(G02或G2，G03或G3)1)指令格式: G02 X(U)_Z(W)_I_K_F_ ；G02 X(U) Z(W) R F ；G03 X(U)_Z(W)_I_K_F_ ；G03 X(U) Z(W) R F ；2)指令功能:3)指令说明:①G02为顺时针圆弧插补指令，G03为逆时针圆弧插补指令。
圆弧的顺、逆方向判断见图3左图，朝着与圆弧所在平面相垂直的坐标轴的负方向看，顺时针为G02，逆时针为G03，图3右图分别表示了车床前置刀架和后置刀架对圆弧顺与逆方向的判断；图3 圆弧的顺逆方向②如图4，采用绝对坐标编程，X、Z为圆弧终点坐标值；采用增量坐标编程，U、W 为圆弧终点相对圆弧起点的坐标增量，R是圆弧半径，当圆弧所对圆心角为0°～180°时，Ｒ取正值；当圆心角为180°～360°时，R取负值。
I、K为圆心在X、Z轴方向上相对圆弧起点的坐标增量（用半径值表示），I、K为零时可以省略。
图4 圆弧绝对坐标,相对坐标图5 圆弧插补G02 ； G03 ；G02 ；/绝对坐标，直径编程G02 ；G03 ；G02 ； /相对坐标，直径编程(4)主轴转速设置(S)车床主轴的转速(r／min)为：式中υ为圆周切削速度，单位缺省为m／min 、D为工件的外径，单位为mm。
数控车床指令字符一览表-文档资料
代码 模态 功能说明 代码
M00 非模态 程序停止 M03
M02 非模态 程序结束 M04
M30
非模态
程序结束并返 回程序起点
M05 M07
M98 非模态 调用子程序 M08
M99 非模态 子程序结束 M09
模态 功能说明 模态 主轴正转起动 模态 主轴反转起动 模态 主轴停止转动 模态 切削液打开 模态 切削液打开 模态 切削液停止
2次 3次 3次 4次
0.4 0.16
0.6 0.3 0.11
0.6
0.6
0.5
0.5
0.14
0.3
0.13
0.6 0.6 0.4 0.21
量 5次
•.
•5
6次
备注 ▲ ▲ ▲ ▲
▲ ▲
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
•2
准备功能一览表（二）
G 代码 组 G65 00 G71 G72 G73 G76 06 G80 G81 G82 G90 13 G91 G92 00 G94 14 G95 G96 16 G97
功能 宏指令简单调用 外径/内径车削复合循环指令 端面车削复合循环指令 闭环车削复合循环指令 螺纹切削复合循环指令 外径/内径车削固定循环指令 端面车削固定循环指令 螺纹切削固定循环指令 绝对值编程指令 相对值编程指令 工件坐标系设定 每分钟进给速度 每转进给速度
恒线速度切削
参数（后续地址字） P，A~Z
X，Z，U，W，C，P Q，R，E
X，Z，I，K，C，P R，E
X，Z
S S
备注： ⑴ 00 组中的 G 代码是非模态的，其他•.组的 G 代码是模态的； ⑵ ▲ 标记者为缺省值。
数控车指令汇总 Microsoft Word 文档
T0101
刀具功能指令
前二位是刀具号，后两位是刀补号，不一定一样
7
G00X（U）Z（W）
快速定位X就是径向，Z是轴向
XZ是绝对坐标，UW相对增量坐标；X、U取直径值；可以用增量也可用绝对坐标编程，也可混用。
8
G01X（U）Z（W）F
直线插补
F是进给速度。G01X60Z-80F0.3；0.3 mm/r
9
G04 X（U）
暂停，刀具做短时间的停顿；单位为S，允许有小数；
1.为使槽底或孔底得到准确的尺寸精度及光滑的加工பைடு நூலகம்面，刀具应暂停适当时间。
10
G04P
暂停，刀具做短时间的停顿；单位为ms，不允许有小数；
2.使用G96车削后，改用G97车螺纹时，可暂停适当时间，使主轴转速稳定后再执行车螺纹，以保证螺距精度要求
15
G32 X（U）Z（W）F
车螺纹（不循环指令）
1.X（U）Z（W）终点坐标；2.F螺纹螺距；
3.L1=n*p/400;L2=n*p/1800.实际取值比计算值大。
16
G92 X（U）Z（W）F
车螺纹（单一循环指令）
17
G76 PmraQ△dminFL
G76 X（U）Z（W）RiPkq△dFL（复合循环指令，两条指令）
4.△dminj是最小的车削深度，用半径编程
5.d是精车余量，用半径编程为模态量；
9.△d第一次车削深度，用半径编程;ik△d数值应以无小数点的形式出现。
18
G90X（U）Z（W）F
内径、外径车削循环指令
X（U）Z（W）是终点坐标
19
G90X（U）Z（W）RF
锥体车削循环
R的正负由起点、终点之间的坐标确定，X坐标值越车越大为负。
数控车指令
MSFT 指令3．1 M指令(或辅助功能)定义：辅助功能是用地址字M 及二位数字表示的它主要用于机床加工操作时的工艺性指令其特点是靠继电器的通、断来实现其控制过程。
M00 程序暂停执行M00后，机床所有动作均被切断，重新按程序启动按键后，再继续执行后面的程序段。
M03 主轴正转启动M04 主轴反转启动M05 主轴停止转动M07 切削液打开M08 切削液打开M09 切削液停止M30程序结束并返回程原点M02 程序结束M32- 润滑开M33-润滑关M41、M42、M43、M44 主轴自动换档至1～4档M98 调用子程序M99 子程序结束3．2 F 指令(1)F指令（进给指令）F 指令是表示进给速度，用于控制切削进给量，在程序中有两种使用方法。
a、每分钟进给( G98)编程格式G98 F～F后面的数字表示主轴每分钟进给量单位为mm/min。
例：G98 F100 表示进给量为100mm/minb、每转进给( G97)后面的数字表示主轴每转进给量单位为mm/r。
例：G97 F0.2 表示进给量为0.2mm/r。
※注：每分钟进给量=每转进给量X主轴转速3．3 S 指令（主轴功能）主轴功能主要是表示主轴旋转速度。
编程格式S～S后面的数字表示主轴主轴，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有如下作用。
a、最高转速限制编程格式G50 S～S后面的数字表示的是最高转速：r/min。
例：G50 S3000 表示最高转速限制为3000r/min。
b、恒线速控制编程格式G96 S～S后面的数字表示的是恒定的线速度：m/min。
例：G96 S150 表示切削点线速度控制在150 m/min。
c、恒线速取消编程格式G97 S～S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。
例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min。
3．4 T指令（刀具功能）数控车床进行零件加工时，通常需要多个工序、使用多把刀具，编写加工程序时各刀具的外形尺寸、安装位置通常是不确定的，在加工过程中有时需要重新安装刀具，刀具使用一段时间后也会因为磨损使刀尖的实际位置发生变化，如果随时根据每一把刀具与零件的相对位置来编写、修改加工程序，加工程序的编写和修改工作将会非常繁琐。
