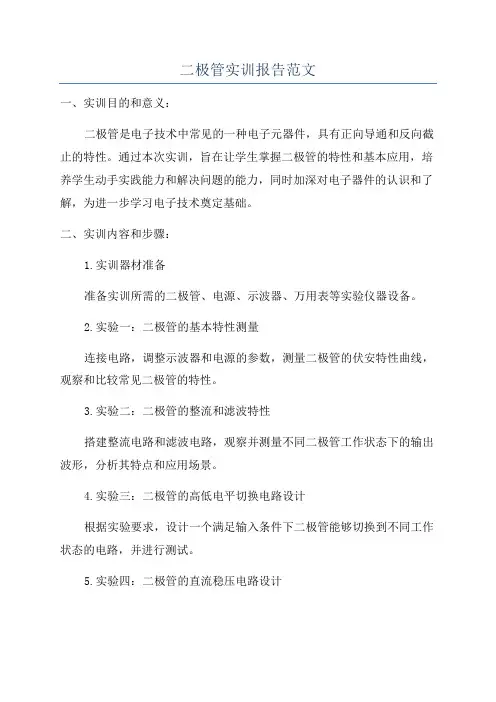

二极管实训报告范文

二极管实训报告范文

二极管实训报告范文一、实训目的和意义:二极管是电子技术中常见的一种电子元器件,具有正向导通和反向截止的特性。

通过本次实训,旨在让学生掌握二极管的特性和基本应用,培养学生动手实践能力和解决问题的能力,同时加深对电子器件的认识和了解,为进一步学习电子技术奠定基础。

二、实训内容和步骤:1.实训器材准备准备实训所需的二极管、电源、示波器、万用表等实验仪器设备。

2.实验一:二极管的基本特性测量连接电路,调整示波器和电源的参数,测量二极管的伏安特性曲线,观察和比较常见二极管的特性。

3.实验二:二极管的整流和滤波特性搭建整流电路和滤波电路,观察并测量不同二极管工作状态下的输出波形,分析其特点和应用场景。

4.实验三:二极管的高低电平切换电路设计根据实验要求,设计一个满足输入条件下二极管能够切换到不同工作状态的电路,并进行测试。

5.实验四:二极管的直流稳压电路设计根据实验要求,设计一个具有稳定输出电压的直流稳压电路,观察实验结果并分析电路的特点和问题所在。

6.实验总结和思考总结本次实训的内容和过程,思考在实验中遇到的问题和解决方法,并分享自己的体会和收获。

三、实训结果和分析:通过本次实训,我成功地掌握了二极管的基本特性和常见应用,对二极管的工作原理和特点有了更深入的理解。

在测量二极管的伏安特性曲线和观察输出波形的过程中,我发现不同类型的二极管在工作时有着不同的特点,对于不同的应用场景有着不同的要求。

在设计电路的过程中,我不仅学会了按照要求设计电路,还学会了通过实际测试和分析结果来调整和改进电路的方法。

此外,通过实验总结和思考,我明白了实验过程中出现的问题和解决方法对于电子技术学习的重要性,同时也增强了自己的动手实践和问题解决的能力。

由于时间和设备限制,本次实训只涉及了二极管的基本特性测量、整流和滤波特性、高低电平切换电路以及直流稳压电路设计等方面。

在以后的学习中,我将继续深入研究和学习二极管的更多应用,提升自己的电子技术能力。

电工电子应用技术 二极管(实验报告)

电工电子应用技术 二极管(实验报告)

实训二二极管、三极管的判别与检测一、实训目的1.学会用万用表判别晶体二极管和三极管的管脚。

2.学会用万用表检测晶体二极管和三极管质量的好坏。

二、实训原理1.晶体二极管(1)晶体二极管(以下简称二极管)是内部具有一个PN结,外部具有两个电极的一种半导体器件。

对二极管进行检测,主要是鉴别它的正、负极性及其单向导电性能。

通常其正向电阻小为几百欧,反向电阻大为几十千欧至几百千欧。

(2)二极管极性的判别根据二极管正向电阻小,反向电阻大的特点可判别二极管的极性。

指针式万用表:将万用表拨到R⨯100或R⨯1k的欧姆档,表棒分别与二极管的两极相连,测出两个阻值,在测得阻值较小的一次测量中,与黑表棒相接的一端就是二极管的正极。

同理在测得阻值较大的一次测量中,与黑表棒相接的一端就是二极管的负极。

数字式万用表:红表笔插在“V·Ω”插孔,黑表笔插在“COM”插孔。

将万用表拨到二极管档测量,用两支表笔分别接触二极管两个电极,若显示值为几百欧,说明管子处于正向导通状态,红表笔接的是正极,黑表笔接的是负极;若显示溢出符号“1”,表明管子处于反向截止状态,黑表笔接的是正极,红表笔接的是负极。

(3)二极管质量的检测一个二极管的正、反向电阻差别越大,其性能就越好。

用上述方法测量二极管时,如果双向电阻值都较小,说明二极管质量差,不能使用;如果双向阻值都为无穷大,说明该二极管已经断路;如果双向阻值均为零,则说明二极管已被击穿。

在这三种情况下二极管就不能使用了。

2.晶体三极管(1)三极管的结构可以看成是两个背靠背的PN结,如图2-1所示。

对NPN管来说,基极是两个PN结的公共阳极,对PNP管来说,基极是两个PN结的公共阴极。

图2-1 晶体三极管结构示意图(2)三极管基极与管型的判别将指针式万用表拨到R⨯100或R⨯1k欧姆档,用黑表棒接触某一管脚,用红表棒分别接触另两个管脚,如表头读数都很小,则与黑表棒接触的那一管脚是基极,同时可知此三极管为NPN型。

二极管测试电路实验报告

二极管测试电路实验报告

二极管测试电路实验报告一、实验目的本次实验的主要目的是深入了解二极管的特性,并通过设计和搭建测试电路,对二极管的正向导通特性、反向截止特性以及其他相关参数进行测量和分析。

二、实验原理1、二极管的基本特性二极管是一种具有单向导电性的半导体器件。

当二极管正向偏置时(阳极接高电位,阴极接低电位),它呈现低电阻状态,电流能够顺利通过;而当二极管反向偏置时(阳极接低电位,阴极接高电位),它呈现高电阻状态,只有极小的反向漏电流。

2、二极管的伏安特性二极管的伏安特性是指通过二极管的电流 I 与二极管两端的电压 V 之间的关系。

其正向特性曲线在起始阶段电流增加缓慢,当电压超过阈值电压(通常为 05 07V 左右,具体取决于二极管的类型)后,电流迅速增加。

反向特性曲线在反向电压较小时,反向电流很小;当反向电压超过一定值(反向击穿电压)时,反向电流急剧增加。

三、实验设备与材料1、实验设备直流电源:提供稳定的电压输出。

数字万用表:用于测量电压、电流等参数。

示波器:观察电压和电流的变化波形。

2、实验材料不同型号的二极管若干(如硅二极管 1N4007、锗二极管 1N4733 等)。

电阻、电容、导线等。

四、实验电路设计1、正向特性测试电路电路组成:将直流电源、限流电阻和二极管串联连接。

通过调节电源电压,测量不同电压下通过二极管的电流。

2、反向特性测试电路电路组成:将直流电源、二极管和电阻串联连接,电源反接。

测量不同反向电压下的反向电流。

五、实验步骤1、正向特性测试按照设计的正向特性测试电路连接好实验设备。

从 0V 开始,逐步增加直流电源的输出电压,每次增加 01V 或 02V,记录对应的电流值。

当电流增长过快时,适当减小电压增量,以获取更准确的数据。

2、反向特性测试按照设计的反向特性测试电路连接好实验设备。

从 0V 开始,逐步增加直流电源的反向输出电压,每次增加 1V 或2V,记录对应的反向电流值。

注意观察反向电流的变化,当接近反向击穿电压时,小心操作,避免损坏二极管。

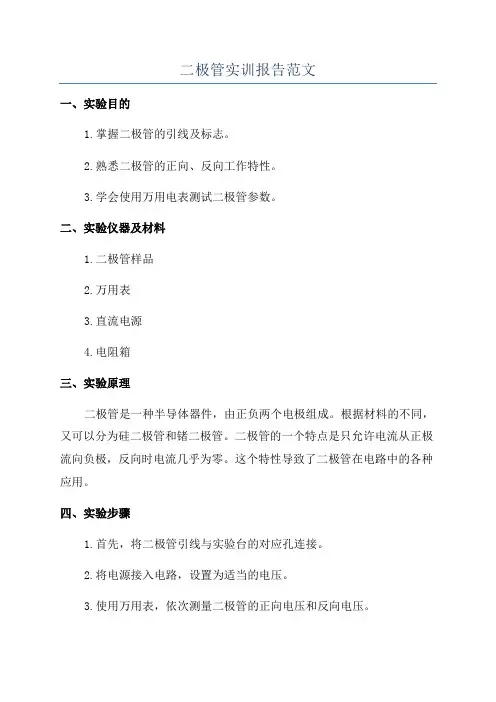

二极管实训报告范文

二极管实训报告范文

二极管实训报告范文一、实验目的1.掌握二极管的引线及标志。

2.熟悉二极管的正向、反向工作特性。

3.学会使用万用电表测试二极管参数。

二、实验仪器及材料1.二极管样品2.万用表3.直流电源4.电阻箱三、实验原理二极管是一种半导体器件,由正负两个电极组成。

根据材料的不同,又可以分为硅二极管和锗二极管。

二极管的一个特点是只允许电流从正极流向负极,反向时电流几乎为零。

这个特性导致了二极管在电路中的各种应用。

四、实验步骤1.首先,将二极管引线与实验台的对应孔连接。

2.将电源接入电路,设置为适当的电压。

3.使用万用表,依次测量二极管的正向电压和反向电压。

4.调节电阻箱,改变电路中的电阻值,观察二极管工作状态的变化。

5.对不同类型的二极管重复实验步骤3和4五、实验结果与数据处理在实验中,我们选择了两种不同类型的二极管进行测试,分别是硅二极管和锗二极管。

1.硅二极管实验结果如下:正向电压(Vf):0.7V反向电压(Vr):约10V2.锗二极管实验结果如下:正向电压(Vf):约0.2V反向电压(Vr):约30V根据实验结果,我们可以得出以下结论:硅二极管的正向电压一般在0.6-0.7V之间,而反向电压一般较低,约在10V左右。

锗二极管的正向电压要低于硅二极管,在0.2-0.3V之间,而反向电压较高,约在30V左右。

六、实验分析与讨论通过实验我们可以发现,二极管的正向电压和反向电压是与其材料类型相关的。

这是由于不同材料的能带结构和禁带宽度不同,导致了材料对电流的导通和阻挡能力不同。

在实验中,我们还观察到当电阻值改变时,二极管的工作状态也会发生变化。

这是因为电阻值的改变会改变整个电路的电压和电流分布情况,从而影响到二极管的正向和反向工作状态。

总之,通过这次实验,我们深入了解了二极管的工作原理和特性,并且掌握了测试二极管参数的方法。

对于今后的电子工程设计和实际应用中,这些知识和技巧将会起到重要的指导作用。

七、实验总结通过这次实验,我对二极管的工作原理和特性有了更深入的了解。

二极管应用实验报告

二极管应用实验报告

二极管应用实验报告二极管应用实验报告引言:二极管是一种重要的电子元件,具有单向导电性质,广泛应用于电子电路中。

本实验旨在通过实际操作和观察,探究二极管在不同应用场景下的特性和效果。

实验一:二极管的整流特性实验目的:通过搭建整流电路,观察二极管在交流电源下的整流效果,并分析其特性。

实验步骤:1. 准备材料:二极管、变压器、电阻、电容、示波器等。

2. 搭建整流电路:将二极管串联在交流电源电路中,通过变压器调节电压大小。

3. 接入示波器:将示波器连接到电路中,观察输出波形。

实验结果:在交流电源下,二极管实现了电流的单向导通,输出波形呈现出明显的半波整流效果。

通过调节电压大小,我们发现输出波形的峰值与输入电压呈线性关系。

实验分析:二极管的整流特性使其在电源转换和电路稳定性方面具有重要应用。

通过实验,我们验证了二极管在交流电源下的整流效果,并了解了其在电路中的作用。

实验二:二极管的稳压特性实验目的:通过搭建稳压电路,研究二极管在稳定电压输出方面的应用。

实验步骤:1. 准备材料:二极管、电阻、电容、稳压二极管等。

2. 搭建稳压电路:将稳压二极管与电阻、电容等元件连接,形成稳压电路。

3. 测量输出电压:通过示波器或万用表等工具,测量稳压电路输出的电压大小。

实验结果:在稳压电路中,二极管通过调节电流大小,实现了稳定的输出电压。

我们发现,无论输入电压如何变化,稳压二极管都能保持输出电压的稳定性。

实验分析:二极管的稳压特性使其在电源稳定和电路保护方面起到重要作用。

通过实验,我们深入了解了稳压二极管的工作原理,并验证了其在稳压电路中的应用效果。

实验三:二极管的信号调制特性实验目的:通过搭建调制电路,研究二极管在信号传输和调制方面的应用。

实验步骤:1. 准备材料:二极管、电容、电阻、信号发生器等。

2. 搭建调制电路:将信号发生器与二极管、电容、电阻等元件连接,形成调制电路。

3. 观察输出信号:通过示波器等工具,观察调制电路输出的信号波形。

二极管实习报告

二极管实习报告

二极管实习报告篇一:二极管实习报告篇一:《二极管的识别与检测》实训报告实训报告1《二极管的识别与检测》2节课[ 岗位描述]实际工作中,电子元器件检测是第一道电子产品质量控制点。

一般大中型电子企业都设有专门从事电子元器件检测的部门。

因此掌握电子元器件的识别与检测技能,即可胜任电子企业质量检测部门相关岗位。

[ 实训目的 ]1. 掌握普通二极管的识别与简易检测方法。

2.掌握专用二极管的识别与简易检测方法。

[ 实训器材 ]表1.普通单色二极管的检测:a.正向导通电压外加电压越大越亮。

注意实际电压不能使led超过其最大工作电流。

b. 检测时,要用r×10k挡(因内电池电压为9v),方法同普通二极管,只是正向电大得多,甚至测量时还微微发光。

2.稳压二极管的检测:a.工作在反压状态,具有稳压作用,检测方法同普通二极管。

b.不同处:用r×1k挡测反向电阻很大,换用r×10k, 其反向电阻减小很多。

若换挡电阻基本不变,说明是普通二极管。

变化则为稳压二极管。

[ 原理 ] 使用r×10k 挡内电池9v,若稳压二极管反向击穿电压比<9v,则因击穿而电阻减小很多。

而普通二极管反向击穿电压比普通管大得多,不会击穿。

3.普通光电二极管的检测:a.光电二极管工作在反向偏置状态。

b.无光照时,光电二极管与普通管一样,反向电流小,反向电阻大(几十兆以上);有光照时,反向电流明显增加,反向电阻明显减小(几千-几十千),反向电流与光照成正比。

检测有无光照电阻相差很大。

检测结果相差不大说明已坏或不是光电二极管。

[ 实训步骤 ]1.普通二极管的识别与检测。

在下表中填好检测结果。

【注意】a.塑封白环一端为负极,玻璃封装黑环一端为负极。

b.检测时两手不能同时接触两引脚,表至于r×1k挡,并欧姆调零。

调零时间不能太长。

c.读数要用平面镜成像规律。

2.专用二极管的识别与检测。

在下表中填好测量结果。

二极管的实训报告

二极管的实训报告

二极管的实训报告以下是关于二极管实训的报告:实验名称:二极管的基本实验实验目的:1. 了解二极管的基本原理和特性;2. 掌握二极管的正向工作状态和反向截止状态;3. 学习如何在电路中正确使用二极管。

实验仪器和材料:1. 二极管(常见的有硅二极管和锗二极管);2. 直流电源;3. 电压表;4. 电流表;5. 阻焊板;6. 电线等。

实验步骤:1. 连接电路:将二极管和电源、电压表、电流表连接在阻焊板上,确保连接正确。

2. 正向工作状态测量:调整电源的正向电压,记录电压表和电流表的数值,观察二极管的正向工作状态的灯光等变化。

3. 反向截止状态测量:调整电源的反向电压,记录电压表和电流表的数值,观察二极管的反向截止状态的灯光等变化。

4. 实验数据记录与分析:根据实验数据,计算电流和电压之间的关系,并分析二极管在正向工作状态和反向截止状态下的特性。

实验结果与讨论:实验数据记录如下:正向电压(V) | 电流(mA)-----------------0.5 | 2.51.0 | 5.01.5 | 7.52.0 | 10.0反向电压(V) | 电流(uA)-----------------0.5 | 0.51.0 | 1.01.5 | 1.52.0 | 2.0根据实验数据,我们可以看出在正向工作状态下,电流与电压呈线性关系,而在反向截止状态下,电流非常小,可以基本忽略不计。

这说明二极管在正向工作状态下具有导电性,而在反向截止状态下具有非导电性。

这是由于二极管的结构和物理特性所决定的。

实验总结:通过本次实验,我们对二极管的基本原理和特性有了更深入的了解。

我们了解到二极管在电路中的作用,掌握了如何使用二极管,并通过实验数据分析得出了二极管在正向工作状态和反向截止状态下的特性。

这对我们今后在电子电路设计与应用中起到了重要的指导作用。

二极管实验报告

二极管实验报告

二极管实验报告引言:二极管作为一种常见的电子元件,广泛应用于各种电路中。

本次实验旨在通过实验验证二极管的特性和工作原理,并探索其在电路中的应用。

一、实验装置和方法1. 实验装置:本实验所使用的装置包括:二极管、直流电源、电阻、示波器以及电线等。

2. 实验方法:首先,将二极管正确连接到电路中。

二极管的端口分别插在电阻和直流电源的正负极之间。

然后,将示波器连接到二极管的两端,通过观察示波器上的波形来观察二极管的特性。

二、实验结果和讨论1. 实验结果:在实验过程中,我们观察到以下几个现象:a) 在直流电源的正向电压下,二极管正常导通;b) 在直流电源的反向电压下,二极管正常截断。

2. 结果分析:通过实验观察结果,我们可以得出以下结论:a) 正向电压下,二极管通过,电流正常流动;b) 反向电压下,二极管关断,电流无法流动。

这是因为二极管是一种引入了PN结的半导体器件。

当二极管的正极连接在P区,负极连接在N区时,称为正向偏置,此时二极管的PN结处于导通状态,电流正常流动。

而当二极管的正极连接在N区,负极连接在P区时,称为反向偏置,此时二极管的PN结处于截断状态,电流无法流动。

3. 工作原理:二极管的工作原理基于PN结的电流传导规律。

在正向偏置下,P区的正空穴和N区的电子会发生复合,形成电流。

而在反向偏置下,P区的空穴和N区的电子受到电场的影响,被分开而无法形成电流。

三、二极管的应用1. 整流器:二极管可以用于整流,即将交流信号转换为直流信号。

交流信号通过二极管后,正向半个周期时,二极管导通,电流通过;反向半个周期时,二极管截断,电流无法通过。

通过这种方式,可以实现交流电的整流。

2. 信号检测器:二极管也可以用作信号检测器,在收音机等设备中常见。

当无线电频率信号通过二极管时,根据二极管正向偏置和反向截断的特性,可以将高频信号转换成低频信号,用于处理和放大。

3. 发光二极管(LED):LED是一种特殊的二极管,具有发出可见光的特性。

二极管实验报告

二极管实验报告

二极管实验报告一、实验目的。

本实验旨在通过对二极管的实验研究,掌握二极管的基本特性和工作原理,加深对二极管的理解。

二、实验原理。

二极管是一种半导体器件,由P型半导体和N型半导体组成。

当二极管两端施加正向电压时,P区的空穴和N区的自由电子向结区扩散,形成电流;当施加反向电压时,P区的自由电子和N区的空穴被结区的势垒阻挡,电流几乎为零。

二极管的主要特性包括正向导通特性、反向截止特性、正向压降和反向饱和电流等。

三、实验仪器。

1. 二极管。

2. 直流稳压电源。

3. 万用表。

4. 示波器。

5. 电阻。

6. 芯片板。

四、实验步骤。

1. 将二极管连接到直流稳压电源的正极和负极,用万用表测量二极管的正向导通电压和反向饱和电流。

2. 将二极管连接到示波器上,观察二极管的正向导通特性和反向截止特性。

3. 在芯片板上搭建一个二极管整流电路,测量输出电压和负载电流。

五、实验结果与分析。

通过实验测量和观察,得到了二极管的正向导通电压约为0.7V,反向饱和电流很小。

在示波器上观察到了二极管的正向导通特性和反向截止特性,验证了二极管的基本特性。

在整流电路中,二极管起到了整流作用,将交流信号转换为直流信号。

六、实验结论。

通过本次实验,我们深入了解了二极管的基本特性和工作原理,掌握了二极管的正向导通特性和反向截止特性。

同时,通过实际测量和观察,加深了对二极管整流电路的理解和应用。

七、实验总结。

二极管作为一种常用的半导体器件,在电子电路中有着重要的应用。

通过本次实验,我们不仅学习了二极管的基本特性和工作原理,还掌握了实际测量和观察的方法,为今后的学习和工作打下了良好的基础。

八、参考文献。

1. 《电子技术基础》。

2. 《半导体器件原理与应用》。

以上就是本次二极管实验的全部内容,希望对大家的学习有所帮助。

二极管实验报告

二极管实验报告

二极管实验报告引言:二极管是一种电子元件,具有基本的电子特性以及多种应用。

本次实验旨在通过对二极管的实际测量,深入了解其工作原理和性能参数。

实验一:二极管的直流特性测量在实验中,我们使用了直流电源、电阻箱和万用电表等器材。

首先,将二极管连接到直流电源和电阻箱上,通过调节电阻箱的阻值,改变二极管的电流。

然后,使用万用电表测量二极管的电压和电流值,并记录数据。

实验数据表明,二极管存在一个正向电压和逆向电压的阈值,当正向电压小于该阈值时,电流非常小;而当正向电压大于阈值时,电流迅速增大。

逆向电压下,电流几乎为零。

实验二:二极管的交流特性测量为了进一步探究二极管的特性,我们进行了交流特性的测量实验。

实验装置包括交流信号发生器、示波器等器材。

在实验中,我们将交流信号发生器与示波器相连,并将二极管连接到这一电路中。

通过调节交流信号发生器的频率和幅度,我们可以观察到二极管的正向和逆向电流的变化情况。

实验结果表明,随着交流信号频率的增加,二极管的正向电流增大,逆向电流逐渐减小。

这是由于二极管的载流子寿命和带宽限制引起的。

实验三:二极管的温度特性测量为了研究二极管的温度特性,我们进行了一系列温度变化下的实验。

实验装置包括恒温箱、温度计等器材。

我们将恒温箱的温度从低到高逐渐升高,同时测量二极管的电流和电压。

实验结果显示,随着温度的升高,二极管的正向电流增加,逆向电流减小。

这是因为温度能够改变载流子浓度和载流子电子流动性,进而影响二极管的电导率。

结论:通过三个实验,我们深入了解了二极管的直流、交流和温度特性。

根据实验数据,我们可以看出二极管具有非线性电性质,只能使电流在一个方向上流动。

二极管的特性参数包括正向电压阈值、逆向电压阈值、正向漏电流和温度系数等。

将这些特性应用于实际电路设计中可以实现整流、限幅和开关等功能。

此外,二极管还有很多其他应用,如光电二极管、二极管激光器等。

总结:通过本次实验,我们对二极管的工作原理及其相关特性有了深入了解。

二极管实习报告范文

二极管实习报告范文

二极管实习报告范文一、实习单位介绍我所在的实习单位是XXX公司,是一家专门从事电子元件生产的公司,主要产品包括电阻器、电容器、二极管以及集成电路等。

公司成立于2005年,位于中国电子元件产业重镇。

公司的产品质量和技术水平在国内具有一定的影响力。

二、实习工作内容实习期间,我主要负责二极管的生产工作。

具体工作内容包括:1.生产线操作:我负责参与二极管的生产线工作,根据工艺流程,进行零件的装配、焊接和质量检验等工作。

在这个过程中,我学会了如何熟练地操作各种生产设备和工具,如贴片机、焊接机等。

2.生产记录与数据分析:我负责每天记录生产过程中的关键数据,如生产数量、不良品数量等,并进行数据分析,找出其中的问题和改进的空间。

3.生产效率改进:在实习期间,我还参与了一个生产效率改进项目。

通过分析生产线上的瓶颈点和不合理之处,我提出了一些建议,并与相关部门进行讨论,最终改进了生产效率,减少了生产成本。

4.质量控制:我在实习期间也参与了公司的质量控制工作。

我学习了如何进行严格的质量把控,并参与了一些质量相关的会议和讨论。

三、实习收获与体会通过这次实习,我有了以下收获与体会:1.提高了技术能力:在实习期间,我学到了很多关于二极管生产工艺和技术的知识,熟练掌握了相关工具和设备的操作技巧。

这些知识和技能的掌握对我今后从事相关工作具有重要意义。

2.加深了对质量控制的理解:通过参与公司的质量控制工作,我更加深入地了解了质量控制的重要性和方法。

我学会了如何找出问题的根源,并提出解决方案,提高产品质量。

3.锻炼了团队合作能力:在实习期间,我与其他同事一起合作完成了一些任务,学会了如何与他人合作、沟通和协调。

在团队中,我积极发表自己的意见,尊重他人的意见,共同完成工作。

4.增强了工作责任感:实习期间,我深刻体会到工作的重要性和责任感,通过参与公司的生产线工作,我更加明白了自己在工作中的作用和责任,激发了我更加积极主动地投入工作的动力。

二极管相关的实习报告

二极管相关的实习报告

随着科技的不断发展,半导体器件在电子行业中的应用越来越广泛。

二极管作为一种重要的半导体器件,具有单向导电的特性,在整流、开关、稳压等方面发挥着重要作用。

为了深入了解二极管的相关知识,提高自身的实践能力,我选择了在一家半导体公司进行为期一个月的二极管相关知识实习。

二、实习单位简介实习单位是一家专业从事半导体器件研发、生产和销售的高新技术企业。

公司拥有完善的研发团队和先进的生产设备,产品广泛应用于家用电器、通信设备、汽车电子等领域。

三、实习内容1. 二极管基础知识学习在实习期间,我首先对二极管的基础知识进行了深入学习。

通过查阅资料、参加培训等方式,了解了二极管的定义、结构、工作原理、特性参数等。

2. 二极管生产过程参观为了更好地了解二极管的生产过程,我参观了公司的生产车间。

在生产线上,我看到了二极管的制造流程,包括硅片的切割、掺杂、氧化、扩散、光刻、蚀刻、清洗、封装等环节。

3. 二极管应用案例研究在实习过程中,我还对二极管在电子电路中的应用进行了研究。

通过查阅相关资料,我了解了二极管在整流、开关、稳压、限流等电路中的应用,并学习了如何设计二极管电路。

4. 实践操作与实验为了提高自己的实践能力,我在实习期间参与了多个实验项目。

在导师的指导下,我学会了使用示波器、万用表等仪器对二极管进行测试,并掌握了二极管特性曲线的绘制方法。

5. 交流与分享在实习期间,我还与公司同事进行了交流,分享了各自在二极管领域的学习心得。

通过交流,我拓宽了视野,加深了对二极管知识的理解。

1. 理论知识与实践相结合通过本次实习,我深刻体会到理论知识与实践操作的重要性。

在实习过程中,我将所学知识应用于实际工作中,提高了自己的动手能力。

2. 提升了专业素养实习期间,我对二极管的基础知识、生产过程、应用领域等方面有了更深入的了解,提高了自己的专业素养。

3. 培养了团队协作精神在实习过程中,我与团队成员共同完成了多个实验项目,学会了与他人沟通、协作,提高了自己的团队协作能力。

二极管实习报告

二极管实习报告

二极管实习报告篇一:二极管实习报告篇一:《二极管的识别与检测》实训报告实训报告1《二极管的识别与检测》2节课[ 岗位描述]实际工作中,电子元器件检测是第一道电子产品质量控制点。

一般大中型电子企业都设有专门从事电子元器件检测的部门。

因此掌握电子元器件的识别与检测技能,即可胜任电子企业质量检测部门相关岗位。

[ 实训目的 ]1. 掌握普通二极管的识别与简易检测方法。

2.掌握专用二极管的识别与简易检测方法。

[ 实训器材 ]表1.普通单色二极管的检测:a.正向导通电压外加电压越大越亮。

注意实际电压不能使led超过其最大工作电流。

b. 检测时,要用r×10k挡(因内电池电压为9v),方法同普通二极管,只是正向电大得多,甚至测量时还微微发光。

2.稳压二极管的检测:a.工作在反压状态,具有稳压作用,检测方法同普通二极管。

b.不同处:用r×1k挡测反向电阻很大,换用r×10k, 其反向电阻减小很多。

若换挡电阻基本不变,说明是普通二极管。

变化则为稳压二极管。

[ 原理 ] 使用r×10k 挡内电池9v,若稳压二极管反向击穿电压比<9v,则因击穿而电阻减小很多。

而普通二极管反向击穿电压比普通管大得多,不会击穿。

3.普通光电二极管的检测:a.光电二极管工作在反向偏置状态。

b.无光照时,光电二极管与普通管一样,反向电流小,反向电阻大(几十兆以上);有光照时,反向电流明显增加,反向电阻明显减小(几千-几十千),反向电流与光照成正比。

检测有无光照电阻相差很大。

检测结果相差不大说明已坏或不是光电二极管。

[ 实训步骤 ]1.普通二极管的识别与检测。

在下表中填好检测结果。

【注意】a.塑封白环一端为负极,玻璃封装黑环一端为负极。

b.检测时两手不能同时接触两引脚,表至于r×1k挡,并欧姆调零。

调零时间不能太长。

c.读数要用平面镜成像规律。

2.专用二极管的识别与检测。

在下表中填好测量结果。

二极管实验报告

二极管实验报告

二极管实验报告二极管实验报告一、实验目的本实验的主要目的是了解二极管的工作原理、特性和应用,培养学生的实验技能,在实践中掌握掌握电子元件的测量和验证,并学会理解元器件在电路中的作用。

二、实验原理1. 二极管的结构二极管是由两个不同的半导体材料在一起构成的。

其中有一个被称为正性半导体,它的材料中含有大量的正空穴;另一个被称为负性半导体,它的材料中含有大量的自由电子。

这两个半导体材料分别被称为P型半导体和N型半导体。

当两种材料被堆在一起时,就形成了一个结,称为PN结。

2. 二极管的工作原理二极管是一种只允许电流单向通过的电子器件。

在正向偏置下,二极管可以工作;而在反向偏置下,二极管则基本不导电。

当二极管正向偏置时,P型半导体中的空穴受到外部电场的推动而向N型半导体移动,而N型半导体中的电子也受到电场的推动而向P型半导体移动。

由于在PN结处存在在空间电荷区,因此移动到PN结区域的电子和空穴会发生复合,从而产生少量的电流。

当反向偏置时,由于PN结区域内的空间电荷区宽度增加,从而可以阻挡电流流动。

3. 二极管的特性二极管的电流电压特性是非线性的。

在正向偏置下,二极管可以工作,但是随着正向电压的增大,二极管的电流增长速度会逐渐变慢,最终基本达到饱和。

在反向偏置下,二极管的电流几乎为0,只有微小的反向漏电流。

三、实验步骤1. 准备材料:二极管、电压表、电源、直流电动机、万用表等。

2. 接线:将二极管的正极接在电源的正极,负极接在电动机的正极上。

3. 测量电流电压特性:在实验过程中,测量二极管在不同电压下的电流,可以绘制出二极管的电流-电压特性曲线。

4. 应用实验:通过二极管的特性,可以制作不同应用场景下的电子元件,例如整流器、稳压器等等。

四、实验案例1. 二极管整流器二极管整流器是一种电子电路,用于将交流电转化为直流电。

在一个二极管单元中,通过迅速切换二极管的正向和反向导通,可以将交流电信号的负半周截掉,唯独只剩下正半周。

二极管实习报告

二极管实习报告

一、实习背景随着我国科技的快速发展,半导体产业在我国国民经济中的地位日益重要。

二极管作为半导体器件的一种,广泛应用于各种电子设备中。

为了更好地了解二极管的生产、应用及市场前景,我于2021年7月至9月在XX半导体有限公司进行了为期两个月的实习。

二、实习单位简介XX半导体有限公司成立于2005年,是一家专注于半导体器件研发、生产和销售的高新技术企业。

公司主要产品包括二极管、三极管、MOSFET等半导体器件,产品广泛应用于消费电子、工业控制、汽车电子等领域。

公司拥有先进的生产设备和完善的检测手段,致力于为客户提供高品质的半导体器件。

三、实习内容1. 生产工艺实习在实习期间,我主要参与了二极管的生产工艺实习。

通过学习,我对二极管的制作过程有了以下认识:(1)原材料准备:二极管的生产首先需要准备硅片、外延层、氧化层等原材料。

(2)硅片切割:将硅片切割成所需尺寸的晶圆。

(3)外延生长:在外延炉中生长出所需的半导体材料。

(4)氧化:在硅片表面生长一层氧化层,为后续工艺做准备。

(5)光刻:将电路图案转移到硅片表面。

(6)刻蚀:通过刻蚀技术去除不需要的半导体材料。

(7)离子注入:将掺杂剂注入硅片,改变其电学性质。

(8)扩散:将掺杂剂扩散到硅片内部,形成所需的p-n结。

(9)氧化:在p-n结周围生长一层氧化层,保护二极管。

(10)金属化:在硅片表面镀上一层金属,形成电极。

(11)切割:将硅片切割成单个二极管。

2. 产品检测实习在实习期间,我还参与了二极管的检测工作。

通过学习,我对二极管的检测方法有了以下认识:(1)外观检测:检查二极管的外观是否有划痕、气泡等缺陷。

(2)参数检测:通过万用表、LCR测试仪等仪器检测二极管的正向导通电压、反向击穿电压、电流等参数。

(3)功能测试:将二极管接入电路,测试其是否满足设计要求。

3. 市场调研实习在实习期间,我还对二极管的市场进行了调研。

通过查阅资料、与销售人员交流,我对二极管的市场现状有以下认识:(1)市场需求:随着电子行业的快速发展,二极管市场需求逐年增长。

二极管实验报告

二极管实验报告

二极管实验报告二极管实验报告导言:二极管是一种常见的电子元件,具有单向导电特性。

本实验旨在通过实际操作,深入了解二极管的基本原理和特性。

实验目的:1. 掌握二极管的基本结构和工作原理;2. 理解二极管的特性曲线和电压-电流关系;3. 熟悉二极管的常见应用场景。

实验器材:1. 二极管(正向导通型和反向截止型各一只);2. 直流电源;3. 电阻箱;4. 万用表;5. 连接线等。

实验步骤:1. 将正向导通型二极管连接到直流电源的正极,负极接地;2. 将反向截止型二极管连接到直流电源的负极,正极接地;3. 将电阻箱连接到二极管的正极,负极接地;4. 将万用表的电流档接入电路中,测量正向导通型二极管的电流;5. 将万用表的电流档接入电路中,测量反向截止型二极管的电流;6. 分别改变电阻箱的阻值,记录正向导通型二极管的电流与电压之间的关系;7. 分别改变电阻箱的阻值,记录反向截止型二极管的电流与电压之间的关系;8. 观察和记录实验现象。

实验结果:通过实验测量和观察,我们得到了以下结果:1. 正向导通型二极管:我们发现,当正向导通型二极管的正极连接到正极,负极连接到负极时,电流可以流过二极管,即二极管处于导通状态。

我们测量了不同电阻下的电流值,并绘制了电流-电压曲线。

曲线呈现出非线性特性,即在一定电压范围内,电流迅速增加,而在超过某一电压后,电流基本保持不变。

2. 反向截止型二极管:当反向截止型二极管的正极连接到负极,负极连接到正极时,电流无法流过二极管,即二极管处于截止状态。

我们同样测量了不同电阻下的电流值,并绘制了电流-电压曲线。

曲线基本呈现出水平线,即无论电压如何变化,电流都非常接近于零。

讨论与分析:通过实验结果的观察和分析,我们可以得出以下结论:1. 二极管的导通特性:正向导通型二极管在正向电压作用下,电流可以流过二极管,具有导通特性;而反向截止型二极管在反向电压作用下,电流无法流过二极管,具有截止特性。

二极管实习报告答案

二极管实习报告答案

实习报告在本次实习中,我学习了二极管的基本原理、结构和特性,并进行了相关的实验操作。

通过这次实习,我对二极管有了更深入的了解,并掌握了如何使用二极管进行电路设计和分析。

首先,我了解到二极管是一种半导体器件,具有单向导通和双向截止的特点。

二极管由P型半导体和N型半导体组成,其中P型半导体具有多余的空穴,N型半导体具有多余的自由电子。

当P型半导体和N型半导体相互接触时,形成PN结,即二极管的核心部分。

在实验中,我使用了一个简单的电路来测试二极管的单向导通特性。

我将一个二极管连接到一个电源和一个灯泡上,然后通过改变电源的正负极性来观察灯泡的亮灭情况。

结果表明,当电源正极连接到二极管的P端时,灯泡亮起;当电源负极连接到二极管的P端时,灯泡不亮。

这说明二极管只允许电流从P端流向N端,而不允许电流从N端流向P端。

我还学习了如何测量二极管的正向电压和反向电压。

在实验中,我使用了一个万用表来测量二极管的伏安特性。

我将万用表的探针分别连接到二极管的P端和N端,然后逐渐改变电源的电压,观察万用表的读数变化。

结果表明,当电源电压逐渐增加时,二极管的正向电压也逐渐增加,直到达到一个恒定的值;而反向电压则逐渐减小,直到接近于零。

通过测量正向电压和反向电压,可以确定二极管的类型和质量。

此外,我还了解了二极管的其他特性,如电流-电压特性、温度特性和频率特性等。

在实验中,我使用了一个示波器来观察二极管的电流-电压特性。

我将示波器的探针分别连接到二极管的P端和N端,然后逐渐改变电源的电压,观察示波器的波形变化。

结果表明,当电源电压逐渐增加时,二极管的电流也逐渐增加,直到达到一个饱和值。

通过观察电流-电压特性,可以了解二极管的导通能力和截止能力。

最后,我还学习了如何使用二极管进行电路设计和分析。

在实验中,我设计了一个简单的整流电路,将交流电转化为直流电。

我将一个交流电源连接到一个二极管和一个负载上,然后通过改变电源的正负极性,观察负载的电压变化。

二极管实习报告范文

二极管实习报告范文

二极管实习报告范文二极管是最基本的电子器件之一,也是电子学中最早得到理论研究和实际应用的元件。

在我校实习期间,我通过学习并参与到实际制作、测试和分析等环节中,对二极管有了更全面的了解和掌握。

以下是我的实习报告,详细介绍了二极管的原理、制作工艺以及测试方法和结果。

一、原理介绍二极管是一种具有两个电极的器件,其中一个电极为正极(也称为“P极”,代表正电荷),另一个电极为负极(也称为“N极”,代表负电荷)。

根据它的结构和性能特点,二极管又可以分为多种类型,如常见的硅二极管和锗二极管等。

二极管有一种特殊的电流-电压特性,即在正向偏置时,电流呈指数增加的趋势,而在反向偏置时电流几乎为零,这种特性使得二极管在电子设备中起到了整流和保护电路的作用。

二、制作工艺1.材料准备:制作二极管需要选择合适的半导体材料,如硅或锗等。

这些材料需要经过精细的加工和清洗,以保证电子元件的性能和可靠性。

2. 晶体生长:制取单晶片,通过将高纯度溶液慢慢冷却,使晶体从液相中生长。

如通过Czochralski法(CZ法)生长硅晶体。

3.制作P型和N型区域:通过掺杂法,在晶体表面散布非半导体气体(如磷、硼等)和半导体气体(如锗、硅等)等杂质,制作出P型和N型区域。

其中P型的杂质处于少数电子的自由状态,N型则处于多数电子的自由状态。

4.渗透过程:将P型和N型的晶体片相互贴合,使之成为一个整体,并通过恒温、恒湿环境进行退火等工艺加热整合。

5.金属化:在制作的二极管表面涂上金属层,用以制作电极,提高电子元件的导电性。

6.封装和测试:将制作好的二极管放置在封装内,使用设备进行电性能测试,并对其进行分类和标记。

三、测试方法和结果1. 唯一性:通过测试二极管的电压-电流特性曲线,判断其是否符合二极管的性能特点。

在正向偏置时,电流与电压成指数关系(如I=Is·exp(Vd/VT)-1),而在反向偏置时,电流几乎为零。

2.整流效应:通过给二极管加上交流信号,观察输出波形。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实训报告1 《二极管的识别与检测》2节课[ 岗位描述] 实际工作中,电子元器件检测是第一道电子产品质量控制点。

一般大中型电子企业都设有专门从事电子元器件检测的部门。

因此掌握电子元器件的识别与检测技能,即可胜任电子企业质量检测部门相关岗位。

[ 实训目的 ] 1. 掌握普通二极管的识别与简易检测方法。

2.掌握专用二极管的识别与简易检测方法。

[ 实训器材 ] 表11.普通单色二极管的检测:a.正向导通电压1.5-2.5v.外加电压越大越亮。

注意实际电压不能使led超过其最大工作电流。

b. 检测时,要用r×10k挡(因内电池电压为9v),方法同普通二极管,只是正向电大得多,甚至测量时还微微发光。

2.稳压二极管的检测:a.工作在反压状态,具有稳压作用,检测方法同普通二极管。

b.不同处:用r×1k挡测反向电阻很大,换用r×10k, 其反向电阻减小很多。

若换挡电阻基本不变,说明是普通二极管。

变化则为稳压二极管。

[ 原理 ] 使用r×10k挡内电池9v,若稳压二极管反向击穿电压比<9v,则因击穿而电阻减小很多。

而普通二极管反向击穿电压比普通管大得多,不会击穿。

3.普通光电二极管的检测:a.光电二极管工作在反向偏置状态。

b.无光照时,光电二极管与普通管一样,反向电流小,反向电阻大(几十兆以上);有光照时,反向电流明显增加,反向电阻明显减小(几千-几十千),反向电流与光照成正比。

检测有无光照电阻相差很大。

检测结果相差不大说明已坏或不是光电二极管。

[ 实训步骤 ] 1.普通二极管的识别与检测。

在下表中填好检测结果。

【注意】a.塑封白环一端为负极,玻璃封装黑环一端为负极。

b.检测时两手不能同时接触两引脚,表至于r×1k挡,并欧姆调零。

调零时间不能太长。

c.读数要用平面镜成像规律。

2.专用二极管的识别与检测。

在下表中填好测量结果。

【注意】a.测试发光二极管,应用r×10k挡并调零。

b.测稳压二极管时,用r×1k或r ×10k,分别测反向电阻。

如果稳压值大于9v就测不出来,另外查资料。

(?)c.测光电二极管时要遮住受光窗,接受光时,光线不能太强,否则会损坏二极管的。

3.实训结束,整理好本次实训器材、仪表,清理工作台,打扫实训室。

[ 思考题 ](1)如何判断硅二极管、锗二极管?(2)查资料,总结硅、锗二极管分别适合什么场合?(3)查资料找出本次实训用二极管可替代的进口二极管管型、进口二极管可替代的国产管型。

[ 实训总结性练习 ] (1)对实训数据进行总结归纳,判断二极管的好坏。

(2)说说如何用数字万用表检测二极管。

(3)填写下表3.实训评价表篇二:晶体二极管实验报告实验一晶体二极管特性分析1.根据图示电路图,在multisim中进行仿真分析,得到二极管的伏安特性。

伏安特性曲线如下:2.根据图示二极管半波整流电路,在multisim 中进行仿真分析,得到输出电压随不同参数的变化情况。

a.改变负载电阻大小表1-1:b.改变负载电容大小表1-2:波形截图如下:c.根据仿真实验数据,给出输出电压的平均值和纹波电压与负载和负载电容的相互关系。

(1)负载电阻越大,输出电压平均值越大,输出纹波峰峰值越小;(2)负载电容越大,输出电压平均值基本不变,输出纹波峰峰值越小。

3.根据图示二极管交流特性实验电路,在multisim中进行仿真分析,得到二极管电路在不同输入信号幅度情况下的失真情况,认识二极管的非线性特性。

输入信号幅度为0.05v时:输入信号幅度为0.1v时:输入信号幅度为0.2v时:篇三:模电实验报告二极管使用模拟电路实验二——二极管实验报告111270040 石媛媛1、绘制二极管的正向特性曲线(测试过程中注意控制电流大小): 一开始,我用欧姆表测量了二极管电阻,正向基本无电阻,反向电阻确实是很大。

然后我们测量其输出特性曲线,发现很吻合:1、在电压小于某一值时确实没有电流,之后一段电流很小(几毫安~几十毫安);2、当二极管两端电压大于0.6v左右时电流急剧增大(后测试二极管正向压降约为0.55v),这个就是其正向导通电压。

二极管被导通后电阻很小,(图中可看出斜率很大,近似垂直)相当于短路。

3、当我们使电压反向,电流基本为零,但是当电压大于某一值(反向击穿电压)时电流又开始增大。

2、焊接半波整流电路,并用示波器观察其输入输出波形,观察正向压降对整流电路的影响;电路图:方波正弦波三角波半波整流电路的效果:输出信号只有正半周期(或负半周期),这就把交流电变为直流电。

这是由于二极管的单向导电性。

但是电的利用效率低,只有一半的线信号被保留下来。

3、焊接桥式整流电路,并用示波器观察其输入输出波形;电路图:桥式整流电路是全波整流,在电压正向与反向时,分别有两个管子处于正向导通区、两个管子在反向截止区,从而使输出电压始终同向。

而且电压在整个周期都有输出,效率高。

但是发现桥式整流电路的输出信号(尤其是三角波时)未达到理想波形,应该是电路板焊接的焊接点不够牢固或其他问题导致信号的微失真。

5、使用二极管设计一个箝位电路,能把信号(0-10v)的范围限制在3v~5v之间:设计的电路:电路原理:当输入信号在0—4v时,4v>u1,二极管正向导通;输出电压稳定在4v左右当输入信号在4v—10v时,二极管反偏,相当于断路,此时电路由电源,1k电阻,51ω电阻构成。

因为要想使输出值小于5v,所以我选择了一个较小阻值电阻和一个大阻值电阻串联,这样51ω电阻分压小,故输出电压一直小于5v,起到了钳位效果。

实验数据:输入电压/v1.82.44.65.666.77.48.19.19.510 输出电压/v 3.9 4 4.1 4.1 4.19 4.22 4.25 4.29 4.37 4.61 4.82实验心得:1、焊接心得: a、锡越少越牢固,不要在一点反复焊接,很容易使之前的焊点虚焊。

b、焊接前做好规划,把该点处要连的元件和导线尽量一次连好。

c、短距离连接可以用元件本身(如电阻两端的细锡线)或点连,长距离链接要用带皮的导线。

d、电源线正负要区分好颜色,方便后续操作。

这样就可以避免出现这次我们组因为焊接技术不到位,在一点出反复焊接,又丑又不牢靠从而在桥式整流电路的效果中出现误差的错误了。

2、对于数据的记录上感受更深入了。

实验数据记录是为了得出实验结论的需要,没有确定的比例,不需要事先给自己规定好每隔多少取值。

比如二极管一开始我们取1v,2v,都没有什么电流,这段的数据就可以间隔很大的略记,而后面二极管被导通后,电流变化很快,这一段就要在小间隔下记录,才能绘制出理想的二极管输出曲线。

3、对于自己设计电路,我觉得首先要理解电路的功能,比如一开始我们就从网上找了很多钳位电路的例子但是都是对交流电的,而在本次实验中,处理的应该是直流电,这就不适用了。

第二,要好好学好模拟电路的课程,明白原理才能更好的设计。

比如钳位中,我们首先想到的应该是用到二极管的单向导电性,以及一个固定电源的作用,知道了这些,设计变得更有目的,才能快而准确。

不过这次实验也给我们带来了很大的惊喜,没想到自己设计的电路一下子就能工作了,体会到了工科学生那种在纸上演算,觉得原理上一定能实现,结果一做果然符合自己预期的快感。

感觉很有成就感。

篇四:pn结与二极管的实验报告实验报告一、实验题目:pn结与二极管二、实验目的:1、对半导体二极管的伏安特性有一些感性认识,测绘二极管伏安特性曲线;2、了解pn结测温原理,测绘pn结正向压降随温度变化的曲线。

三、实验原理:1、晶体二极管的导电特性晶体二极管无论加上正向电压或者反向电压,当电压小于一定数值时只能通过很小的电流,只有电压大于一定数值时,才有较大的电流出现,相应的电压可以称为导通电压。

正向导通电压小(锗管约0.3v,硅管约0.5v),反向导通电压(又称“击穿电压”,“耐压”)相差很大(几伏到几百伏)。

当外加电压大于导通电压时,电流按指数规律迅速增大,此时,欧姆定律对二极管不成立。

在这次实验中,就是要用伏安法测绘晶体二极管的正向、反向导电特性曲线。

测量电路如下:(a) ma表外接(a) ma表内接图1二极管正向伏安特性测量线路(a) ma表外接(a) ma表内接图2二极管反向伏安特性测量线路2、pn结正向压降随温度变化的变化。

pn结温度传感器相对于其他温度传感器说,具有灵敏度高、线性好、热响应快、易于实现集成化等优点。

pn结温度传感器的原理如下:pn结正向压降(vf )是正向电流(if)和温度(t)的函数:kbkrvf?vg(0)?(ln)t?lnteife其中,e是电子电荷,k是波尔兹曼常数,b是与结面积、掺杂浓度有关与温度无关的常数,r是常数(r?3.4),t是绝对温度,vg(0) 是绝对零度时pn结材料的导带底和价带顶的电势差。

kb上式中有两项,线性项:vl?vg(0)?(ln)t eif 1非线性项:vnl??ke可以证明,在恒流供电情况下,当温度较高(室温)时,pn结的vf 对t的依赖关系取lntr决于线性项vl,即pn结正向压降随温度升高而线性下降,这就是pn结测温原理。

在这次实验中,我们将测绘pn结正向压降随温度变化的曲线。

四、实验仪器: 1、仪器记录电阻元件v-a特性实验仪;pn结正向压降特性实验仪;加热测温装置。

2、仪器使用实验注意事项:(一)、电阻元件v-a特性实验仪的使用:(1)、在测量中电流不得大于2 (ma). (二)、pn结正向压降特性实验仪的使用:(1)、仪器的连线较多,芯线较细,所以要注意使用,不可用力过猛。

(2)、除加热线无极性区别外,其余都有极性区别,连接时不要接反。

特别注意,加热线绝对不要接错位置,否则一定会损毁仪器的。

o(3)、加热装置温度不要超过100c,长期过热使用,会造成连接线老化。

(4)、使用完毕后切断电源。

五、实验内容和步骤:. 1、测定正向特性曲线依照图1,正确连接线路后,[电压表用“2v”档,电流表用“2ma”挡],打开电源开关,将电源电压调至最小,逐步减小限流电阻,直到毫安表显示1.9999ma为止,记下相应的电流和电压。

然后调节电源或限流电阻,将电压表最后一位读数调成0,记录电压,电流。

以后按每降低0.010v测一次数据,直到伏特表的读数为0.5500v为止。

正向电流不用修正。

2、测定反向特性曲线依照图2,正确连接线路后,[电压表用“2v”档,电流表用“2ma”挡,接通线路开关,将电源电压逐步调大,同时逐步减小限流电阻,直到毫安表显示1.9999ma为止,记下相应的电流和电压。

然后调节电源电压或者限流电阻,在将电流调节为 1.8006,1.6006,1.4006、……….ma的情况下,记录相应的电压;其中0.0006ma为伏特计的电流,记录电流时应该自行减去。
