螺丝设计规范

合集下载

设计规范一开孔要求

设计规范一开孔要求
Φ15
Φ15×29
M16
Φ19
Φ19×35
四、三角牙自攻螺丝对应底孔
自攻螺丝
底孔
M4
Φ3.5
M5
Φ4.5
五、密封圈开孔(带*为常用)
密封圈
圆孔
*Φ14(穿线用)
Φ14
Φ20
Φ20
*Φ30
Φ30
Φ36×76
Φ36×76
Φ40
Φ40
*Φ50
Φ50
*Φ51×91
Φ51×91
Φ51×161
Φ51×161
Φ100×230
M12
Φ14
Φ14×20
二、沉头螺丝对应沉孔
沉头螺丝
沉孔
M3
Φ3.5/Φ6.5×90°
M4
Φ4.8/Φ7.2×90°
M5
Φ5.5/Φ10×90°
M6
Φ7/Φ11×90°
三、膨胀螺丝对应孔
膨胀螺丝
圆孔
腰孔
M6
Φ7
Φ7×11
M8
Φ10
Φ10×16
M10
Φ13
Φ14×20
Φ17×20(IDC机柜用)
M12
Φ100×230
六、防水接头
防水接头
圆孔
PG16
Φ23
PG19
Φ26
PG25
Φ30
七、敲落孔
Φ25Φ30Φ来自0Φ36×76Φ51×91
八、机柜并柜孔
Φ8(立柱并柜)
Φ10×16
九、其它
1、胶堵孔Φ5.5
2、门上轴销孔Φ6.5,
3、插销孔Φ7
4、百叶窗55×12×5.5(光交,户外柜,楼道箱),86×12×5.5(楼道箱)

螺柱通用设计规范

螺柱通用设计规范

螺柱通用设计规范目录1、螺丝、螺母的基本介绍 (2)1.1、螺丝的分类 (2)1.2、螺丝的主要参数 (2)1.2.1、螺纹 (2)1.2.3、常见螺丝材质 (2)1.2.4、螺丝的表面处理 (3)1.2.5、螺丝相关尺寸标准 (3)1.2.6、螺丝主要机械性能参数标准 (4)1.3、螺母的分类与基本介绍 (4)1.3.1、螺母的种类 (4)1.3.3、嵌入螺母 (5)2、常见的螺丝柱类型 (7)2.1、自攻牙型塑胶螺丝柱 (7)2.2、镶螺母型塑胶螺丝柱 (9)2.3、钣金翻边螺丝柱 (9)2.4、钣金铆接螺丝柱 (9)2.5、压铸件螺丝柱 (9)3、螺丝柱的基本设计原则 (10)3.1、塑胶类螺丝柱的设计 (10)3.1.1、自攻型螺丝柱 (11)3.1.2、镶螺母型螺丝柱的设计 (12)3.2、钣金件螺丝柱的设计 (13)3.3、压铸件螺丝柱的设计 (14)3.2.1、压铸件自攻牙螺丝孔设计 (14)3.3.1、铸造工艺角 (15)3.3.2、脱模斜度 (15)3.3.3、各类合金铸件螺丝柱的铸造斜度 (15)3.3.4、压铸件螺丝柱品质重点: (15)4、塑料嵌件设计 (15)4.1、塑胶嵌入式螺母分类 (15)4.2、热压螺母、预埋螺母加工工艺 (16)4.2.1、热压螺母 (16)4.2.2、预埋螺母 (17)4.3、嵌件分类 (17)4.3.1、注塑后使用热熔/超声波压入安装 (17)4.3.2、自攻螺纹型嵌件 (18)4.3.3、膨胀型嵌件 (19)4.3.4、压入型嵌件 (19)4.3.5、模内嵌入型嵌件 (20)4.4、设计原则 (21)1、螺丝、螺母的基本介绍1.1、螺丝的分类螺丝用螺纹一般有公制机械牙螺纹(ISO)﹑三角自攻螺纹(TAP TITE)﹑铁板\木板自攻螺纹三种。

其中公制机械牙螺纹用于已预先攻牙零部件锁紧;三角自攻螺纹用于有底孔自攻锁紧;铁板\木板自攻螺纹多用于无底孔自攻锁紧场合,也可用于有底孔自攻锁紧。

螺柱通用设计规范

螺柱通用设计规范

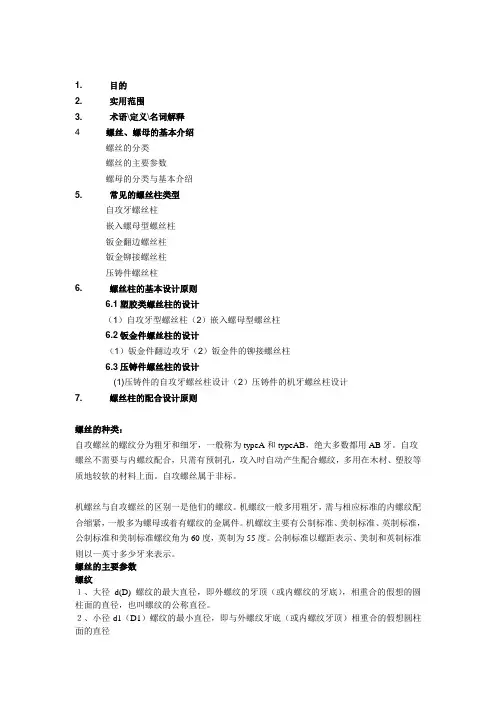

1. 目的2. 实用范围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计(1)自攻牙型螺丝柱(2)嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计(1)钣金件翻边攻牙(2)钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计(2)压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类:自攻螺丝的螺纹分为粗牙和细牙,一般称为typeA和typeAB,绝大多数都用AB牙。

自攻螺丝不需要与内螺纹配合,只需有预制孔,攻入时自动产生配合螺纹,多用在木材、塑胶等质地较软的材料上面。

自攻螺丝属于非标。

机螺丝与自攻螺丝的区别一是他们的螺纹。

机螺纹一般多用粗牙,需与相应标准的内螺纹配合缩紧,一般多为螺母或着有螺纹的金属件。

机螺纹主要有公制标准、美制标准、英制标准,公制标准和美制标准螺纹角为60度,英制为55度。

公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。

螺丝的主要参数螺纹1、大径d(D) 螺纹的最大直径,即外螺纹的牙顶(或内螺纹的牙底),相重合的假想的圆柱面的直径,也叫螺纹的公称直径。

2、小径d1(D1)螺纹的最小直径,即与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱面的直径3、中径d2(D2)一个假想圆柱面的直径,其母线通过牙型上牙厚和牙间宽相等圆柱面的直径4、螺距P 相邻两牙在中径上的对应两点间轴向距离。

5、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。

6、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。

7、牙型角α轴向剖面内螺纹牙型两侧面的夹角。

8、牙型斜角β轴向剖面内螺纹牙型一侧边与螺纹轴线的垂线间的夹角。

螺丝头的形状螺丝头的槽型常见螺丝材质a. 低碳钢b. SS-304c. SS-302d. 铝合金 5052d. 黄铜e. 青铜f. 锑铜其中低碳钢用的最为广泛,价格便宜,强度较好,能适应于一般电子产品的要求。

杯头螺丝选用规范

杯头螺丝选用规范
5/8、1+1/4、1+3/4、
3/4、1、1+1/2、2、2+1/2、3、3+1/2
3/8-16
1+1/4、1+3/4、3+1/4
3/4、1、1+1/2、2、2+1/2、3、3+1/2
1/2-13
1/2、4+1/2、
1、1+1/2、2、2+1/2、3、3+1/2、4、4+1/2、5、5+1/2、6、7、8、10、12
5/8-11
1+3/4
1+1/2、2、2+1/2、3、3+1/2、4、4+1/2、5、5+1/2、6、7、8、10、12
3/4-10
4+1/2、5+1/2
1+1/2、2、2+1/2、3、3+1/2、4、4+1/2、5、5+1/2、6、7、8、10、12
1-8
11
2、2+1/2、3、3+1/2、4、4+1/2、5、5+1/2、6、7、8、10、12
38
H1 (+0.5)
3.5
4.5
5.5
6.5
