离子注入介绍

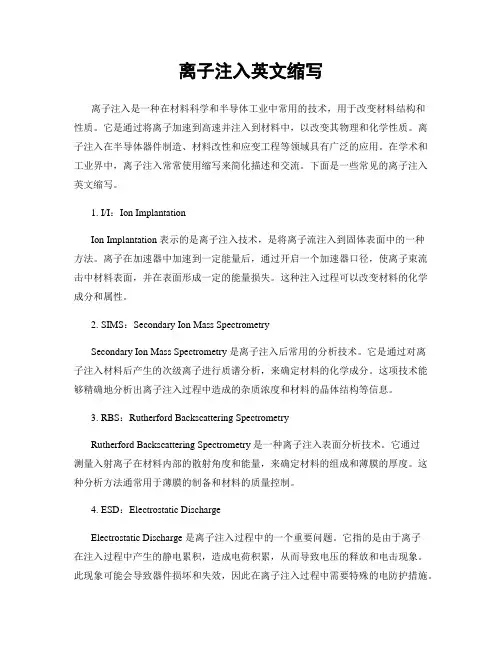

离子注入英文缩写
离子注入英文缩写离子注入是一种在材料科学和半导体工业中常用的技术，用于改变材料结构和性质。
它是通过将离子加速到高速并注入到材料中，以改变其物理和化学性质。
离子注入在半导体器件制造、材料改性和应变工程等领域具有广泛的应用。
在学术和工业界中，离子注入常常使用缩写来简化描述和交流。
下面是一些常见的离子注入英文缩写。
1. I/I：Ion ImplantationIon Implantation 表示的是离子注入技术，是将离子流注入到固体表面中的一种方法。
离子在加速器中加速到一定能量后，通过开启一个加速器口径，使离子束流击中材料表面，并在表面形成一定的能量损失。
这种注入过程可以改变材料的化学成分和属性。
2. SIMS：Secondary Ion Mass SpectrometrySecondary Ion Mass Spectrometry 是离子注入后常用的分析技术。
它是通过对离子注入材料后产生的次级离子进行质谱分析，来确定材料的化学成分。
这项技术能够精确地分析出离子注入过程中造成的杂质浓度和材料的晶体结构等信息。
3. RBS：Rutherford Backscattering SpectrometryRutherford Backscattering Spectrometry 是一种离子注入表面分析技术。
它通过测量入射离子在材料内部的散射角度和能量，来确定材料的组成和薄膜的厚度。
这种分析方法通常用于薄膜的制备和材料的质量控制。
4. ESD：Electrostatic DischargeElectrostatic Discharge 是离子注入过程中的一个重要问题。
它指的是由于离子在注入过程中产生的静电累积，造成电荷积累，从而导致电压的释放和电击现象。
此现象可能会导致器件损坏和失效，因此在离子注入过程中需要特殊的电防护措施。
5. BOR: Box Overlap RatioBox Overlap Ratio 是离子注入中的一个参数，用于定义不同离子束对护柱中心的距离。
离子注入技术在半导体加工中的应用
离子注入技术在半导体加工中的应用随着科技的快速发展，人们对半导体加工技术的需求越来越高。
而作为半导体加工中的一种关键技术，离子注入技术在半导体加工中的应用也越来越广泛。
本文旨在介绍离子注入技术在半导体加工中的应用，从基本原理、设备和应用实例等方面进行讲解。
一、基本原理离子注入技术是一种将高能量离子注入到物质中的技术。
基本原理是，利用带电的离子束对半导体材料进行加工处理。
离子束会产生较大的电子和电洞密度，从而改变半导体晶格中的原子结构，实现对物质特性的控制。
离子注入技术可以改变半导体的电学、光学和磁学性质，进而实现材料的性能优化。
离子注入技术中使用的离子种类多种多样，如重离子、轻离子、氢离子等。
离子注入技术的选择会受到许多因素的影响，包括材料的特点、工艺要求和设备条件等。
离子注入技术的优点是材料处理非常均匀，且具有较强的可控性和可重复性。
二、设备离子注入技术需要特定的设备来完成。
设备主要由离子源、加速器、准直器和注入室组成。
离子源是产生离子束的能源，加速器是用来将离子加速到高能的设备。
准直器是用来调整离子束的方向和形状，使它能够在注入室内精确地照射样品表面。
注入室是离子注入技术中最关键的组成部分之一。
它必须采用紫外线、热电子发射或电子轰击等方式来电离气体，以产生离子束。
这些离子束经过准直器之后，会被注入到待处理的半导体材料表面中。
设备制造的精度和控制技术的发展，让离子注入技术在半导体生产中成为了不可缺少的一环。
三、应用实例离子注入技术在半导体加工中有非常广泛的应用。
其中最常见的应用是在芯片制造过程中使用，通过注入不同材料的离子，可以调整半导体材料的电学特性，使其更加适合具体的芯片功能。
例如，常用的PN结调节器件，就是利用离子注入技术实现的。
PN结调节器件具有开关功能，可将电压从正向变为反向。
此外，利用离子注入技术还可以改变材料的光学性质，例如调节太阳能电池板的吸光度和光通量损失等。
此外，在集成电路制造过程中，离子注入也是非常关键的一步。
离子注入技术的介绍
离子注入技术的介绍离子注入技术就是将某种元素原子经过电离生成离子，并将离子放置在几十至几百千伏电压下使其进行加速，在获得较高的速度后射入事先放在真空靶室中的材料表面地一种离子束技术。
离子注入机是集成的电路制造前的工序中的关键设备，离子注入是对半导体表面进行掺杂的技术，其目的是为了改变半导体载流子浓度和导电类型。
离子注入机已广泛用于工业掺杂工艺，可以满足浅结、低温和精确控制等要求，其已成为集成电路的制造工艺中必不可少的关键装备。
本实验基于兰州大学核学院应用物理与辐射技术研究团队的低能强流离子注入机实验装置。
本论文的主要工作是学习和掌握离子注入机的工作原理及构造，并对注入机仪器进行调试。
本论文将重点介绍加速器的组成和其各个构件的原理，离子源的原理和种类，加速器在国内外的现状和发展，具体安装和调试过程，最后进行数据的记录和分析。
本工作利用电离氢气，获得H+，H 2+，H3+离子束，通过调节引出电压的大小控制各类离子束能，利用速度选择器进行分离和选择离子的种类，通过调节各聚焦电极实现不同离子束光路的最优化。
本工作得到了再离子能量为15KeV和17KeV时，H+，H2+，H3+的最大运行束流，以及相关的运行参数。
该调试结果将为今后实验装置的稳定运行提供参考。
通过本工作，使我学习了离子注入机的原理及应用，了解了离子注入机各个组成部件，学会了如何调试离子注入机。
关键字：离子注入机低能区强流1.1加速器的发展带电粒子加速器就是用人工方法借助不同形态的电场，能将不同种类带电粒子加速到更高能量的电磁装置，常称为粒子加速器，简称为加速器。
粒子加速器一开始是用作探索原子核的重要手段而发展起来的。
1919年，卢瑟福利用天然放射源开创了人类历史上第一个人工核反应，激发了人们用高能粒子束变革原子核地强烈愿望。
1930年，Earnest.O. Lawrence制作了历史上第一台回旋加速器1932年，J．D．考克饶夫特（John D. Cockroft）和E.T.瓦尔顿（Earnest T. S. Walton）在England的Cavendish实验室研究制造了700kV高压倍加速器用来加速质子，即Cockroft-Walton加速器，实现了历史上第一个由人工加速的粒子引发的Li（p，α）He核反应。
离子注入原理
离子注入原理
离子注入原理是一种利用离子注入技术来改变物质属性的原理，它可以改变物质的外观、结构、性能以及其他特性。
离子注入原理是一种重新分配物质结构中离子的原理，它能够将某种物质的离子替换成其他离子，从而改变物质的性能和性质。
离子注入原理通常用于改变某种物质的结构、性能和特性。
离子注入可以改变物质的化学和物理性质，如电荷、流动性、电阻等，从而改变物质的外观、结构和性能。
离子注入原理也可以用于增加物质的熔点、抗老化性能、抗氧化性能和耐腐蚀性能等。
离子注入原理也可以用于改善某种物质的绝缘性能和耐热性能。
离子注入可以通过替换某种物质的离子，改变物质的电荷结构，从而改善物质的绝缘性能和耐热性能。
此外，离子注入原理也可以用于改善物质的机械性能，如抗弯曲性能、抗拉伸性能和硬度等。
离子注入原理是一种利用改变物质结构中离子的原理，改变物质的外观、结构、性能和特性。
它可以改善物质的电荷结构、熔点、抗老化性能、抗氧化性能和耐腐蚀性能等，以及物质的机械性能，如抗弯曲性能、抗拉伸性能和硬度等。
离子注入原理是一种经济、实用且非常有效的技术，它可以有效地改变物质的性能和特性，为工业生产提供技术支持。
第四章离子注入介绍
离子束从<111>轴偏斜7°入射
入射离子进入沟道并不意味着一定发生沟 道效应, 只有当入射离子的入射角小于某 一角度时才会发生, 这个角称为临界角
沟道效应与离子注入方向的关系
沟道效应与单晶靶取向的关系
硅的<110 >方向沟道开口约
1.8 Å, <100 >方向沟道开口
约11.22 Å, <111>方向沟道开口介
3. 射程估算
a. 离子注入能量可分为三个区域:
低能区— 核阻滞能力占主导地位，电子阻滞可被忽略；
中能区— 在这个比较宽的区域，核阻滞和电子阻滞能力同等重要， 必须同时考虑； 主导地位, 核阻滞可被忽略。 超出高实能际区应—用电范子围阻；滞能力占
b.Sn(E) 和 Se(E) 的能量变 化曲线都有最大值。分别在低 能区和高能区；
能量为E的注入离子在单位密度靶内运动单位长度时，损失
给靶原子核的能量S n。E
dE dx
n
能量为E的一个注入离子与靶原子核碰撞，离子能量转移到 原子核上，结果将使离子改变运动方向，而靶原子核可 能离开原位，成为间隙原子核，或只是能量增加。
❖低能量时核阻止本领随能量的增加呈线性增加, 而在某个中等能量达到最大值, 在高 能量时, 因快速运动的离子没有足够的时间与靶原子进行有效的能量交换, 所以核阻止 变小。
❖ 5、离子注入是非平衡过程，因此产生的载流子 浓度不是受热力学限制，而是受掺杂剂在基质晶 格中的活化能力的限制。故加入半导体中的杂质 浓度可以不受固溶度的限制。
❖ 6.离子注入时衬底温度较低，避免高温扩散所引 起的热缺陷。
❖ 7、由于注入是直进性，注入杂质是按照掩模的 图形垂直入射，横向效应比热扩散小，有利于器 件特征尺寸缩小。
离子注入介绍
掺杂，曝光，刻蚀，镀膜，退火，净化，改性，打孔，切割，等。不同 的用途需要不同的离子能量E，
E<10Kev 刻蚀，镀膜 E:10~50Kev 曝光 E>50Kev 注入掺杂
概述
离子注入工艺是IC制造中占主导的掺杂技术
离子注入：将杂质离化，通过电场加速，将这些离化的杂质直接 打入晶元中，达到掺杂的目的
共晶合金LMIS
通常用来对各种半导体进行离子注入掺杂的元素，因为熔点高或蒸气压高而无法制成单体LMIS。
根据冶金学原理，由两种或者多种金属组成的合金，其熔点会大大低于组成这种合金的单体金属 的熔点，从而可大大降低合金中金属处于液态时的蒸气压。
例如，金和硅的熔点分别为1063℃和1404℃，他们在此温度的蒸气压分别为1e-3Torr和1e-1Torr。 当以适当的组分组成合金时，其熔点降为370℃，在此温度下，金和硅的蒸气压分别仅为1e22Torr和1e-19Torr。这就满足了LMIS的要求。
加速方式： 先加速后分析 前后加速，中间分析 第二种方式比较常见
聚焦系统和中性束偏移器
5.偏转扫描系统
用来使离子束沿X,Y方向在一定面积内进行扫描 静电光栅扫描，适于中低束流机 机械扫描，适于强束流机
离子束电流的测量
法拉第杯：捕获进入的电荷，测量离子电流 注入剂量：
当一个离子的荷电量为m时，注入剂量为：
两种质量分析器的对比：
在E×B质量分析器中，所需离子不改变方向，但在输出的离子束中容易含有中性粒子，磁质量分析 器则相反，所需离子需要改变方向，但其优点是中性粒子束不能通过。
离子加速器
产生高压静电场，用来对离子 加速。该加速能量是决定离子 注入深度的一个重要参量，一 般需要<1e-6Torr的真空环境
离子注入
级联碰撞
移位原子
因碰撞而离开晶格位置的原子称为移位原子。 能量淀积过程 注入离子通过碰撞把能量传递给靶原子核及其电 子的过程，称为能量淀积过程。一般来说，能量淀积可 以通过弹性碰撞和非弹性碰撞两种形式进行。弹性碰撞 能量是守恒的，非弹性碰撞将一部分动能转化为其他形 式的能。
当注入离子的能量较高时，非弹性碰撞淀积过程起 主要作用；离子的能量较低时，弹性碰撞占主要地位。 在集成电路制造中，弹性碰撞占主要地位。
离子注入
四、离子注入的缺点
产生的晶格损伤不易消除
很难进行很深或很浅的结的注入 高剂量注入时产率低 设备价格昂贵（约200万美金）
离子注入
五、离子注入的应用
可以用于n/p型硅的制作 隔离工序中防止寄生沟道用的沟道截断 调整阈值电压用的沟道掺杂 CMOS阱的形成 浅结的制备
注入离子在无定形靶中的分布
级联碰撞
移位阀能
使一个处于晶格位置的原子发生移位所需要的最小能 量称为移位阀能，用Ed表示。 注入离子与靶内原子碰撞的3种可能 1.碰撞过程中传递的能量小于Ed,被碰原子在平衡位置振动, 将获得的能量以振动能形式传递给近邻原子,表现为宏观热 能； 2.碰撞过程中传递的能量在Ed和2Ed间,被碰原子成为移位原 子，并留下一个空位,但它不可能使与它碰撞原子移位； 3.被碰原子本身移位后,还具有很高的能量，在它运动过程 中，还可以使与它碰撞的原子发生移位。
离子注入的沟道效应
沟道效应的定义 当离子注入的方向与靶晶体的某个晶向平行时，一些离 子将沿沟道运动，受到的核阻止和电子阻止作用很小，注入 离子的能量损失率就很低，故注入深度较大，此称为沟道效 应。 产生沟道效应的原因 当离子注入的方向=沟道方向时,离子因为没有碰到晶格 而长驱直入，故注入深度较大。 沟道效应产生的影响 在不应该存在杂质的深度发现杂质。
离子注入技术(Implant)
能源等领域。
新能源
离子注入技术在太阳能电池、燃 料电池等新能源领域中也有广泛 应用，通过优化材料表面的性能， 提高新能源器件的效率和稳定性。
离子注入技术的发展历程
起源
离子注入技术最早起源于20世纪 50年代的美国贝尔实验室，最初 是为了解决半导体材料的掺杂问 题而发明的。
注入机的结构
注入机通常由离子束控制 装置、注入室、注入了材 料夹具等组成，以实现精 确控制和高效注入。
检测与控制系统
检测与控制系统的作用
检测与控制系统用于实时监测离子注入的过程和结果，同时对设备进行精确控制，确保 工艺参数的一致性和稳定性。
检测与控制系统的组成
检测与控制系统通常包括传感器、信号处理电路、控制电路和显示面板等组成，以实现 实时监测和控制。
离子注入技术(Implant)
• 离子注入技术概述 • 离子注入技术的基本原理 • 离子注入技术的主要设备 • 离子注入技术在半导体制造中的应
用 • 离子注入技术的挑战与未来发展
01
离子注入技术概述
定义与特点
定义
离子注入技术是一种将离子化的物质注入到固体材料表面的工艺，通过改变材 料表面的成分和结构，实现材料改性或制造出新材料的表面工程技术。
真空系统的组成
真空系统通常包括真空 室、机械泵、扩散泵、 分子泵等组成，以实现 高真空的获得和维持。
注入机
01
02
03
注入机的作用
注入机是离子注入技术的 关键设备之一，它能够将 离子束按照预设的参数注 入到材料表面。
注入方式
注入机通常采用定点注入、 扫描注入和均匀注入等方 式，以满足不同材料和工 艺的需求。
离子注入的方法
离子注入的方法
1. 离子束注入：这是最常见的离子注入方法之一。
在离子束注入过程中，离子源产生的离子经过加速后形成高能离子束，然后被注入到材料表面。
离子束注入可以通过调整离子能量、束流密度和注入时间等参数来控制注入深度和浓度。
2. 等离子体浸没离子注入：这种方法将材料放置在等离子体中，等离子体中的离子在电场作用下被加速并注入到材料表面。
等离子体浸没离子注入可以实现大面积的均匀注入，适用于薄膜和大面积材料的处理。
3. 射频离子注入：在射频离子注入中，离子源产生的离子通过射频电场的作用被加速并注入到材料中。
这种方法通常用于较低能量的离子注入，适用于特定的应用场合。
4. 多能量离子注入：多能量离子注入是指在离子注入过程中使用多个不同能量的离子束，以实现不同深度的注入。
这种方法可以在材料中形成多层注入结构，改善材料的性能。
5. 共注入：共注入是将两种或以上的离子同时注入到材料中，以实现特定的性能改善。
共注入可以通过调整不同离子的能量和浓度来控制注入效果。
无论采用哪种离子注入方法，都需要根据具体的应用需求和材料特性来选择合适的离子源、加速电压、注入剂量等参数。
离子注入技术在半导体、材料科学、生物医学等领域有广泛的应用。
半导体工艺之离子注入
半导体离子注入工艺--离子注入离子注入法掺杂和扩散法掺杂对比来说，它的加工温度低、容易制作浅结、均匀的大面积注入杂质、易于自动化等优点。
当前，离子注入法已成为超大规模集成电路制造中不可缺少的掺杂工艺。
1.离子注入原理:离子是原子或分子经过离子化后形成的，即等离子体，它带有一定量的电荷。
可通过电场对离子进行加速，利用磁场使其运动方向改变，这样就可以控制离子以一定的能量进入wafer内部达到掺杂的目的。
离子注入到wafer中后，会与硅原子碰撞而损失能量，能量耗尽离子就会停在wafer中某位置。
离子通过与硅原子的碰撞将能量传递给硅原子，使得硅原子成为新的入射粒子，新入射离子又会与其它硅原子碰撞，形成连锁反应。
杂质在wafer中移动会产生一条晶格受损路径，损伤情况取决于杂质离子的轻重，这使硅原子离开格点位置，形成点缺陷，甚至导致衬底由晶体结构变为非晶体结构。
2.离子射程离子射程就是注入时，离子进入wafer内部后，从表面到停止所经过的路程。
入射离子能量越高，射程就会越长。
投影射程是离子注入wafer内部的深度，它取决于离子的质量、能量，wafer的质量以及离子入射方向与晶向之间的关系。
有的离子射程远，有的射程近，而有的离子还会发生横向移动，综合所有的离子运动，就产生了投影偏差。
3.离子注入剂量注入剂量是单位面积wafer表面注入的离子数，可通过下面的公式计算得出 ，式中，Q 是剂量；I 是束流， 单位是安培；t 是注入时间，单位是秒；e 是电子电荷，1.6×10-19C ；n 是电荷数量；A 是注入面积，单位是 。
4.离子注入设备离子注入机体积庞大，结构非常复杂。
根据它所能提供的离子束流大小和能量可分为高电流和中电流离子注入机以 及高能量、中能量和低能量离子注入机。
离子注入机的主要部件有：离子源、质量分析器、加速器、聚焦器、扫描系统以及工艺室等。
（1）离子源离子源的任务是提供所需的杂质离子。
在合适的气压下，使含有杂质的气体受到电子碰撞而电离，最常用的杂质源有和 等， （2）离子束吸取电极吸取电极将离子源产生的离子收集起来形成离子束。
离子注入法介绍
平行于主晶轴时 1、沟道效应：在单晶靶中，当离子速度方向平行于主晶轴时， 沟道效应： 单晶靶中 当离子速度方向平行于主晶轴 有部分离子可能会行进很长距离 造成较深的杂质分布。 有部分离子可能会行进很长距离，造成较深的杂质分布。 很长距离，
当离子速度方向与晶轴方向夹角远大于临界角 远大于临界角时 ■ 当离子速度方向与晶轴方向夹角远大于临界角时， 沟道效应很小。 沟道效应很小。
当剂量固定时，束流越大，扫描时间越短， 当剂量固定时，束流越大，扫描时间越短，机器产能越高 扫描时间太短，会影响注入的均匀性(一般最短扫描时间l0s) 扫描时间太短，会影响注入的均匀性(一般最短扫描时间l0s)
（6）杂质剂量与杂质浓度的关系 杂质剂量与杂质浓度 剂量与杂质浓度的关系
三、射程与入射离子的分布
■
决定引出离子的能量(速度) 决定引出离子的能量(速度)
（2）质量分析器： 质量分析器：
■
选择注入所需的杂质成分(B+) 选择注入所需的杂质成分(B+)
分析磁铁：磁场方向垂直于离子束的速度方向 方向垂直于离子束的速度方向 分析磁铁：磁场方向垂直于离子束的
离子运动路径： 离子运动路径：
离子运动速率： 离子运动速率： 质量m+δ 的离子产生的位移量 质量m+δm的离子产生的位移量
气态源： 或固体源) 气态源： (或固体源) BF3 AsH3 PH3 SiH4 H2
■
放电室：低气压、 放电室：低气压、分解离化气体 BF3 → B，B+，BF2+，F+， B+， F+， …… 引出狭缝：负电位，吸引出离子 引出狭缝：负电位，
离子束流量(最大mA量级) 离子束流量(最大mA量级 量级) 吸极电压Vext：约15～30KV， 吸极电压V 15～30KV，
离子注入技术(Implant)
基本结构：离子注入系统（传统）
离子源：用于离化杂质的容器。常用的杂质 源气体有 BF3、 AsH3 和 PH3 等。 质量分析器：不同离子具有不同的电荷质量 比，因而在分析器磁场中偏转的角度不同，由 此可分离出所需的杂质离子，且离子束很纯。 加速器：为高压静电场，用来对离子束加速。 该加速能量是决定离子注入深度的一个重要参 量（离子能量为100keV量级)。 中性束偏移器：利用偏移电极和偏移角度分 离中性原子。
GSD/200E2离子注入机技术指标 1.离子束能量
80KeV 形式：2 - 80KeV（也可选90KeV）
160KeV形式：5 – 160KeV(也可选180KeV)
2.80KeV注入机的最大束流
GSD/200E2离子注入机技术指标 3.160KeV注入机的最大束流
离子注入机设备与发展
离子注入机设备与发展
目前最大的几家IMP设备厂商是VARIAN（瓦 里安 ）, AXCELIS, AIBT（汉辰科技 ）, 而全球最大的设备厂商AMAT（应用材料）基 本退出了IMPLANTER的领域，高能离子注入 机以AXCELIS为主，主要为批量注入，而 Varian则占领了Single的市场 。
22nm以下的离子注入机
LMIS 的类型、结构和发射机理
针尖的曲率半径为 ro = 1 ~ 5 m，改变 E2 可 液态金属 以调节针尖与引出极之 间的电场，使液态金属 在针尖处形成一个圆锥， 钨针 此圆锥顶的曲率半径 仅 有 10 nm 的数量级， 这就是 LMIS 能产生小 束斑离子束的关键。
2.2 注入离子浓度分布
基本结构：离子注入系统（传统）
聚焦系统：用来将加速后的离子聚集 成直径为数毫米的离子束。 偏转扫描系统：用来实现离子束 x、 y 方向的一定面积内进行扫描。 工作室：放置样品的地方，其位置可 调。
离子注入的概念
1. 材料改性：通过注入特定的离子，可以改变材料的化学成分、晶体结构或者物理性质。 例如，通过注入氮离子可以增加材料的硬度和耐磨性，通过注入硼离子可以改善材料的导电 性能。
2. 半导体器件制造：离子注入在半导体器件制造中起着关键作用。通过注入特定的离子， 可以改变半导体材料的导电性质，形成PN结、源极和漏极等结构。
离子注入的概念
离子注入是一种材料加工技术，它通过将高能离子束注入到材料中，改变材料的物理、化 学性质或者结构。
离子注入通常使用离子加速器来产生高能离子束。离子加速器会加速离子，使其具有足够 的动能穿透材料表面并嵌入到材料内部。注入的离子可以是单一种类的离子，也可以是多种 不同种类过注入离子可以改变材料表面的化学成分和性质，从而实现表面硬化、耐 腐蚀、抗氧化等效果。这在航空航天、汽车、电子等领域中具有重要应用。
4. 生物医学应用：离子注入在生物医学领域中也有一些应用。例如，通过注入离子可以改 变医用材料的表面性质，提高其生物相容性和耐久性。
离子注入技术具有可控性强、加工速度快、适用于各种材料等优点，因此在多个领域得到 广泛应用。
离子注入法介绍PPT课件
（2）已知离子注入时的注入束流I，靶面积A，注入时解第3步
计算杂质最大浓度：
求解第4步
写出杂质浓度分布公式：
第21页/共32页
4、根据离子注入条件计算杂质浓度的分布
（3）假设衬底为反型杂质，且浓度为NB，计算PN结结深 由N(xj)=NB 可得到结深计算公式：
第22页/共32页
4、根据离子注入条件计算杂质浓度的分布
（4）根据分布公式，计算不同深度位置的杂质浓度
第23页/共32页
5、实际杂质分布偏差描述的改善
■ 对于低浓度区的偏差，采用高斯分布的高次矩描述：
■ 对于硼的分布，采用Pearson IV分布描述。
■ 用蒙特卡洛法模拟杂质分布在 离子注入计算机模拟工具中十 分常见。
（2）质量分析器：
选择注入所需的杂质成分(B+)
■ 分析磁铁：磁场方向垂直于离子束的速度方向
离子运动路径：
离子运动速率：
质量m+m的离子产生的位移量
■ 出口狭缝：只允许一种(m/q)的离子离开分析仪
第8页/共32页
第9页/共32页
（3）加速管：
加速离子，获得所需能量；高真空(<10-6 Torr)
第3页/共32页
二、离子注入工艺设备及其原理
1、离子注入技术的三大基本要素：
(1) 离子的产生 (2) 离子的加速 (3) 离子的控制
2、离子注入系统的三大组成部分：
(1) 离子源——杂质离子的产生 (2) 加速管——杂质离子的加速 (3) 终端台——离子的控制
第4页/共32页
第5页/共32页
（1）离子源：
图5.8 常见杂质的Sn和Se与注入能量的关系
第16页/共32页
离子注入原理
离子注入原理
离子注入是一种将离子束加速并注入到固体材料中的技术。
它通过加速器将离子加速到高速，并经过选通孔进入真空室。
在真空室中，离子束通过电场和磁场的作用被转向和聚焦，最终注入到固体材料的表面或内部。
离子注入的过程中，离子束与固体材料发生相互作用，这主要包括两种作用：电子损失和核损失。
电子损失是指离子束中的离子与固体材料中的电子相互作用，导致电子被激发或离开原子轨道。
这种相互作用导致了离子束的能量损失，使离子的路径发生弯曲。
同时，被激发或离开轨道的电子也会与固体材料中的其他原子相互作用，形成激发态或离子。
这些电子的产生和扩散过程对材料的性质和结构有着重要的影响。
核损失是指离子束中的离子与固体材料中的原子核相互作用，导致原子核被排斥或吸引。
这种相互作用导致了离子束的能量损失，并改变了离子的运动方向。
当离子的速度较高时，会产生较大的核损失，导致离子在材料中形成较深的轰击区域。
离子注入的主要应用领域包括微电子器件制造、材料改性和材料分析等。
通过调控注入离子的种类、能量和注入剂量，可以实现对材料的物理、化学和电学性质的调控和改变。
第七章：离子注入
调节阈值电压 阈值电压公式：
QBm＝q· NB· Xdm， QBm为表面耗尽层单位面积上的电荷密度
轻掺杂漏（LDD：Lightly Doped Drain ）注入
源漏注入
多晶硅栅掺杂 沟槽电容器
超浅结
超浅结
绝缘体上的硅（SOI）
在硅中进行高能量氧离子注入，经高温处理后形 成SOI结构（silicon on insulator）
2994 710 1238 456 582 207
3496 766 1497 528 686 241
3974 813 1757 595 791 275
4432 854 2019 659 898 308
4872 890 2279 719 1005 341
（二）各种离子在光刻胶中的Rp和△Rp 值 (Å)
分析磁体
3. 加速管
加速管用来加速正离子以获得更高的速度（即动 能）。
加速管
4. 扫描系统
用于使离子束沿 x、y 方向在一定面积内进行扫 描。 束斑 中束流的束斑：1cm2 大束流的束斑：3cm2 扫描方式 1. 固定硅片、移动束斑（中、小束流） 2. 固定束斑、移动硅片（大束流）
离子注入参数
注入剂量φ 注入剂量φ是样品表面单位面积注入的离子总数。单位： 离子每平方厘米 其中I为束流，单位是库仑每秒（安 培） t为注入时间，单位是秒 q为电子电荷，等于1.6×10－19库仑 n为每个离子的电荷数 A为注入面积，单位为cm2
注入能量 离子注入的能量用电子电荷与电势差的乘积来表 示。单位：千电子伏特KEV 带有一个正电荷的离子在电势差为100KV的电场 运动，它的能量为100KEV
离子注入
离子注入工艺特点
1、注入离子纯度高、能量单一：可保证掺杂纯度 2、低温工艺：掩蔽物选择方便；避免热缺陷
3、杂质含量控制精确、注入杂质均匀性好：扫描控制
4、无固溶度极限，非平衡过程，灵活、范围广泛 5、注入离子易穿过氧化物、氮化物薄膜，掺杂材料选择灵活 6、高能杂质离子轰击对晶体结构产生损伤，需退火等修复处 理；设备复杂程度高，投资成本高
离子源—离子产生过程
离子源结构主要由电弧反应室（起弧室）、电子反射器、
高频振荡线圈（激活气体分子）和辅助磁场等结构组成。
离子源类型
在一定真空度（低压）下，采用由热钨丝（灯 丝）源产生的电子轰击杂质气体分子或原子，粒子 (原子或分子）离化产生离子。 常用离子源设备有Freeman式离子源和Bernas 式离子源，二者差异在于采用热钨丝形状不同，此 外，Bernas式离子源采用了带负电的电子反射器。
注入设备-加速管
最终能量分析磁体
注入设备-扫描设备（机械式）
离子束方向固定 硅片沿三维方向移动
注入设备-扫描设备（机械式）
注入设备-扫描设备（电子式）
作用机理：在一套ＸＹ电极上加特定电压，使离子束发生 偏转后注入到固定硅片上，类似于喷油漆。
离子注入设备-电子式
聚焦阳极：调整离子运动轨迹与束宽，保持方向一致性； 中性束流陷阱：使正离子束发生偏转，淘汰掉中性束流，保
注入设备- Freeman式离子源
注入设备- Bernas式离子源
提高离子产生效率
离子产生过程
电弧室侧壁作阳极，当气体进入时，在阴极 和阳极间加电压，灯丝通大电流，高温灯丝产生
高能热电子与气体分子发生碰撞，产生正离子，
外部磁铁施加一个磁场，以使电子螺旋形旋转,提 高离子获取数量。
离子注入介绍范文
离子注入介绍范文离子注入是一种用于半导体器件的加工技术，其能够在材料表面注入离子，从而改变材料的结构和性质。
离子注入广泛应用于半导体制造和原子物理研究领域，对于提高材料的导电性、改善电子器件的性能以及研究材料的行为都具有重要意义。
本文将探讨离子注入的原理、应用和发展趋势。
离子注入的原理是将离子束引入到材料表面，并通过碰撞使离子嵌入到材料的晶格中。
离子注入的过程包括离子束的生成、加速、聚焦和注入等步骤。
首先，离子生成器会将气体或固体样品中的原子或分子转化成离子，然后将其加速到一定能量。
接下来，离子束会通过电场或磁场进行聚焦，以控制离子束的直径和形状。
最后，离子束会注入到材料的表面，使离子嵌入到材料的晶格中。
离子注入的应用十分广泛。
在半导体制造领域，离子注入被用于制造电晶体管、集成电路和存储器等器件。
通过注入不同种类的离子，可以控制材料的电导率、掺杂浓度和建立PN结构等。
离子注入还可用于改善半导体器件的性能，例如，提高光电探测器的灵敏度和增加太阳能电池的效率。
此外，离子注入还可以用于材料表面的改性和生物医学的研究等领域。
离子注入技术的发展趋势也值得关注。
一方面，随着电子器件的尺寸不断缩小，离子注入技术需要更高的精度和分辨率。
因此，研究人员正在开发新的材料和加工工艺以满足需求。
例如，离子束刻蚀技术可以通过刻蚀材料表面的离子束来制作纳米尺寸的结构。
另一方面，离子注入还有望应用于新兴领域，如量子计算和量子通信。
离子注入在这些领域中可以用于控制原子和分子之间的相互作用，实现超越经典计算的新型计算方式。
然而，离子注入技术也面临一些挑战。
首先，离子注入过程对材料产生了辐射损伤，导致材料的性能下降。
此外，离子注入还可能引起器件中的杂质和缺陷，影响器件的可靠性和长寿命。
因此，研究人员需要在注入的精度和材料性能之间寻找平衡。
其次，离子注入设备的成本较高，限制了其在一些领域的广泛应用。
随着技术的进步，设备的成本有望降低，从而促进该技术的发展。
离子注入
原理
等离子体基离子注入PBⅡ装置示意图离子注入技术又是近30年来在国际上蓬勃发展和广泛应用的一种材料表 面改性技术。其基本原理是：用能量为100keV量级的离子束入射到材料中去，离子束与材料中的原子或分子将发 生一系列物理的和化学的相互作用，入射离子逐渐损失能量，最后停留在材料中，并引起材料表面成分、结构和 性能发生变化，从而优化材料表面性能，或获得某些新的优异性能。 此项技术由于其独特而突出的优点，已经 在半导体材料掺杂，金属、陶瓷、高分子聚合物等的表面改性上获得了极为广泛的应用，取得了巨大的经济效益 和社会效益。
