三相异步电动机地拆装及检测

三相异步电动机的拆装

tiiKS

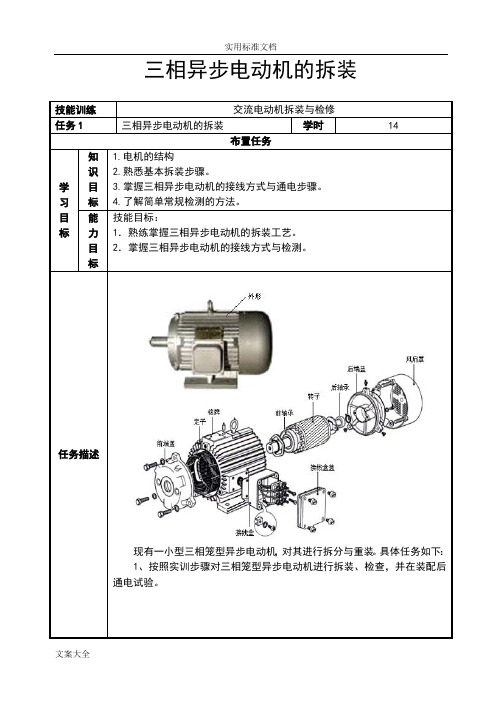

任务描述

现有一小型三相笼型异步电动机，对其进行拆分与重装。具体任务如下1、按照实训

步骤对三相笼型异步电动机进行拆装、检查，并在装配后

通电试验。

信息单

学习领域交流电动机控制与维修

任务1三相异步电动机的拆装学时14

序号信息内容

右时(ZC-25型)，保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

(5 )拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法

是将测量时使用的地线从摇表上取下来与被测设备短接一下即可(不是摇表放电) 。

3.注意事项

(1)禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

(2)摇测过程中，被测设备上不能有人工作。

(3)摇表线不能绞在一起，要分开。

(4 )摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部分。

(5)测量结束时，对于大电容设备要放电。

(6 )要定期校验其准确度。

二、万用表的使用注意

(1 )在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表

指针指在零电压或零电流的位置上。

(2)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

(3)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时, 更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

(4 )万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。

（5 ）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

欧姆挡的使用

（1 ）选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

（2 ）使用前要调零。

（3 ）不能带电测量。

（4）被测电阻不能有并联支路。

（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率

越小，测出的阻值越小。

万用表使用时应该水平着放。红表笔插在+孔内，黑表笔插入-孔内。测试电流就用

电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。有表针迅速偏转到底的情况，应该立即断开电路，进行检查。

最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测

次，仍有杂声，应处理结合面，以使读数准确。另外，不可同时钳住两根导线。

4•测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。

5•每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表。

钳形电流表与普通电流表不同，它由电流互感器和电流表组成。可在不断开电路的情况下测量负荷电流。但只限于在被测线路电压不超过500V的情况下使用。

1.2三相异步电动机的结构

三相异步电机主要由定子和转子两大部分组成，定、转子之间有气隙。图2-3所示

表示笼型异步电动机的结构。

图2-3笼型异步电动机结构图

1 —端盖；

2 —定子；3—定子绕组；4—转子;

5—风扇；6 —风扇罩；7—接线盒

1•定子部分

(1 )定子铁心

定子铁心是异步电动机磁路的一部分，装在机座里。为了减少旋转磁场在铁心中引

起的涡流损耗和磁滞损耗，定子铁心由导磁性能较好、厚度为0.5mm 且冲有一定槽形

的硅钢片叠压而成。对于容量较大(IOkW 以上)的电动机，在硅钢片两面涂以绝缘漆，作为片间绝缘。图2-4所示为定子铁心示意图。

图2-4定子铁心示意图

(a)开口槽(b)半开口槽(c)半闭口槽

图2-5定子铁心槽型

(2 )定子绕组

定子绕组是异步电动机定子的电路部分，它由许多线圈按一定的规律连接而成。定子绕组嵌放在定子铁心的内圆槽内。小型异步电机的定子绕组一般采用高强度漆包圆铜线或圆铝线绕成，大中型异步电机定子绕组一般采用高强度漆包扁铜线或扁铝线绕成。

三相异步电动机的定子绕组是一个三相对称绕组，它由三个完全相同的绕组所组成，

每个绕组即一相，三个绕组在空间相差120。电角度，每相绕组的两端分别用UI - U2

VI - V2 , WI - W2 表示，可以根据需要接成丫形或形，图2-6所示为三相异步电动

机定子绕组接线图。具体采用哪种接线方式取决于每相绕组能承受的电压设计值。例如

台相绕组能承受220V电压的三相异步电动机，铭牌上标有额定电压380/220V ,

丫/连接，表明若电源电压为 380V ，则采用丫连接；若电源电压为 220V ，则采用

连接。两种情况下，每相绕组承受的电压都是 220V 。

（a ）星形连接； （b ）三角形连接

图2-6三相异步电动机定子绕组接线

（3）机座

机座的作用主要是为了固定与支撑定子铁心， 所以要求它有足够的机械强度和刚度。

对中小型异步电机，通常采用铸铁机座；对大型电机，一般采用钢板焊接的机座。

2 •转子部分

（1 ）转子铁心

转子铁心的作用与定子铁心相同，一方面作为电动机磁路的一部分，另一方面用来 安放转子绕组。它用厚 0.5mm 且冲有转子槽型的硅钢片叠压而成，中小型电机的转子
