笔记本电脑电池保护电路的制作流程

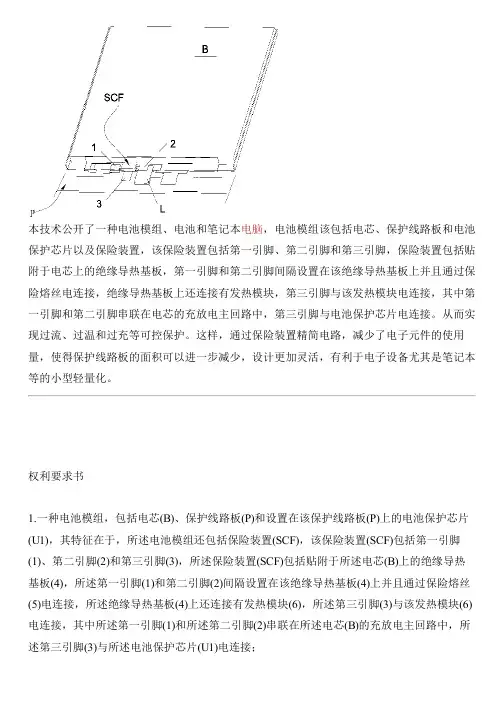

电池模组和笔记本电脑的制作流程
本技术公开了一种电池模组、电池和笔记本电脑，电池模组该包括电芯、保护线路板和电池保护芯片以及保险装置，该保险装置包括第一引脚、第二引脚和第三引脚，保险装置包括贴附于电芯上的绝缘导热基板，第一引脚和第二引脚间隔设置在该绝缘导热基板上并且通过保险熔丝电连接，绝缘导热基板上还连接有发热模块，第三引脚与该发热模块电连接，其中第一引脚和第二引脚串联在电芯的充放电主回路中，第三引脚与电池保护芯片电连接。
从而实现过流、过温和过充等可控保护。
这样，通过保险装置精简电路，减少了电子元件的使用量，使得保护线路板的面积可以进一步减少，设计更加灵活，有利于电子设备尤其是笔记本等的小型轻量化。
权利要求书1.一种电池模组，包括电芯(B)、保护线路板(P)和设置在该保护线路板(P)上的电池保护芯片(U1)，其特征在于，所述电池模组还包括保险装置(SCF)，该保险装置(SCF)包括第一引脚(1)、第二引脚(2)和第三引脚(3)，所述保险装置(SCF)包括贴附于所述电芯(B)上的绝缘导热基板(4)，所述第一引脚(1)和第二引脚(2)间隔设置在该绝缘导热基板(4)上并且通过保险熔丝(5)电连接，所述绝缘导热基板(4)上还连接有发热模块(6)，所述第三引脚(3)与该发热模块(6)电连接，其中所述第一引脚(1)和所述第二引脚(2)串联在所述电芯(B)的充放电主回路中，所述第三引脚(3)与所述电池保护芯片(U1)电连接；所述第一引脚(1)和第二引脚(2)分别形成为贴附于所述绝缘导热基板(4)的第一侧面上的片状结构，所述发热模块(6)和所述第三引脚(3)分别形成为贴附于所述绝缘导热基板(4)与所述第一侧面相反的第二侧面上的片状结构。
2.根据权利要求1所述的电池模组，其特征在于，所述第三引脚(3)和所述电池保护芯片(U1)之间设置有位于所述保护线路板(P)上的MOS管(Q1)。
3.根据权利要求1所述的电池模组，其特征在于，所述第一引脚(1)与所述电芯(B)的电极端子直接连接。
笔记本Battery工作原理解析
DC 值(设计容量)设计要求的容量 为一个绝对值且一旦设定不会再去改变 设计容量)设计要求的容量,为一个绝对值且一旦设定不会再去改变 EDV 临界值是用来决定何时电池到达一个可编程的空状态, 临界值是用来决定何时电池到达一个可编程的空状态,
分析: 例:Tarzan电池 issue分析 电池 分析 Root cause: KBC bios write the fault EVD value
Protection BD部分 部分
电池保护 IC MM1414:
电池保护功能主要由锂离子保护IC MM1414实现. MM1414 分别对两组串联的Cell电压进行监测实现UVP,OVP 保护， 通过监测MOSFET 两端压差，实现OCP. MM1414管脚功能定义: MM1414C 有三个探测点，即16 ,17 ,18PIN 分别接VM,VH,BATT+, 由于是3CELL 串联,11PIN 要接地(4CELL 时要接VCC). 7,8,9PIN 分别是CDC,COL,COV,即过放电，过电流，过 充电的控制时间点，并且通过与GROUND 分别接一电容来实现. 1PIN 是过充检测输出脚，在正常情况下，它呈高阻状态， 当出现过充时，它呈现低电位，并通过一个三级管， 使充电的MOS 的控制级极呈现高电位，使充电MOS 关断，停止充电. 3PIN 是过电流检测脚，当出现过电流时，它将使5PIN 即DCHG 呈现 高电位，使放电MOS 的控制极呈现高电位，放电MOS 断开，停止放电. 三极管Q6 主要是起到加速Turn off Q2,Q2A 作用.
BQ2040周边电路设计 周边电路设计: 周边电路设计 S81250SG 是一个稳压IC,输出5V 电压供给BQ2040 的VCC, 使之正常工作(BQ2040 正常工作电压VCC: 3-6.5V) . R1,R2, R14, R17和R11起到限流的作用. L1(220)和C1(0.47)起到滤波作用,给BQ2040提供一个稳定 的工作电压. R18, R18A(0.025)并联,并与IC 的9PIN 相连,为其提供一个 精确的参考电压,准确判断充放电 . C5,C3(0.1)和C2(4.7)起到滤波作用. R5(698K),R7(100K)进行分压,为11PIN 感应电压输入提供一 个精确的电池组电压直. R14, R17, Z D1 和Z D2 是起到ESD 保护作用.

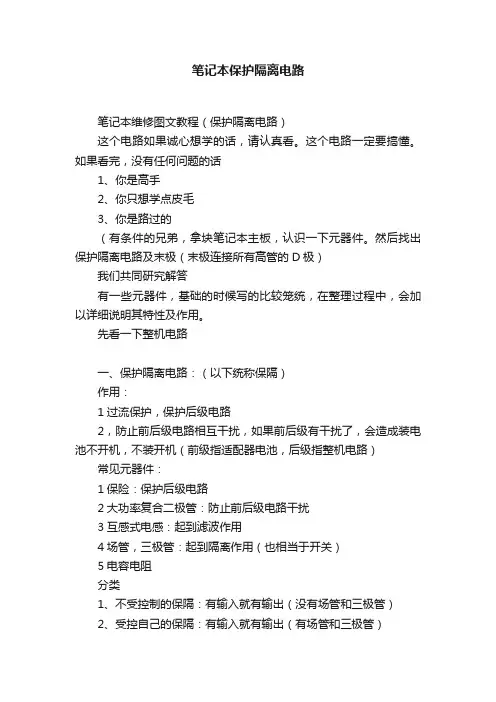

笔记本保护隔离电路
笔记本保护隔离电路笔记本维修图文教程（保护隔离电路）这个电路如果诚心想学的话，请认真看。
这个电路一定要搞懂。
如果看完，没有任何问题的话1、你是高手2、你只想学点皮毛3、你是路过的（有条件的兄弟，拿块笔记本主板，认识一下元器件。
然后找出保护隔离电路及末极（末极连接所有高管的D极）我们共同研究解答有一些元器件，基础的时候写的比较笼统，在整理过程中，会加以详细说明其特性及作用。
先看一下整机电路一、保护隔离电路：（以下统称保隔）作用：1过流保护，保护后级电路2，防止前后级电路相互干扰，如果前后级有干扰了，会造成装电池不开机，不装开机（前级指适配器电池，后级指整机电路）常见元器件：1保险：保护后级电路2大功率复合二极管：防止前后级电路干扰3互感式电感：起到滤波作用4场管，三极管：起到隔离作用（也相当于开关）5电容电阻分类1、不受控制的保隔：有输入就有输出（没有场管和三极管）2、受控自己的保隔：有输入就有输出（有场管和三极管）3、受控于其他的保隔：有输入不输出（有场管和三极管）受控于开关机的保隔工作流程1，适配器产生16v（以16v为例，不同笔记本输入电压不同）经适配口F1保险，L1互感式电感后分两路，一路送入待机电路，待机电路为开关机电路提供电压为开机建提供触发信号，第二路经复合二极管D1整流后送入M1场管S极同时经R1 R2电阻进行分压为M1 G极提供高电平，因M1场管为P沟道此时不导通。
2，当按下开关机建的瞬间，开关机键会产生高低高的信号，送入开机芯片，开机芯片收到此信号后，则发出多路高电平信号，其中两路送入三极管Q1 Q2的b极，当Q1 b极得到高电平后导通，将M1场管高电平对地产生低电平，场管M1需要低电平导通，16v电压从S极流向D极，从D极送入M2 S极，又经R3 R4电阻串联分压，为M2 G 极提供高电平，当Q2 b极得到高电平后导通，将M2 G极提供的高电平拉为低电平，此时M2导通，16v电压，从S极送入D极，送入后极整机电路。

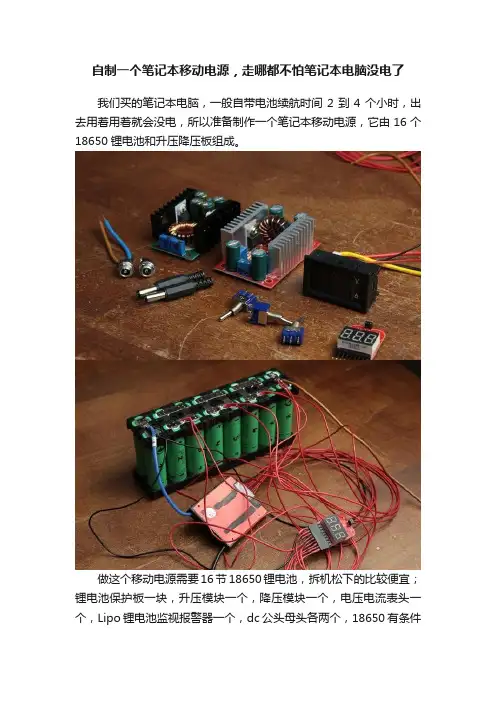

自制一个笔记本移动电源，走哪都不怕笔记本电脑没电了
自制一个笔记本移动电源，走哪都不怕笔记本电脑没电了
我们买的笔记本电脑，一般自带电池续航时间2到4个小时，出去用着用着就会没电，所以准备制作一个笔记本移动电源，它由16个18650锂电池和升压降压板组成。
做这个移动电源需要16节18650锂电池，拆机松下的比较便宜；锂电池保护板一块，升压模块一个，降压模块一个，电压电流表头一个，Lipo锂电池监视报警器一个，dc公头母头各两个，18650有条件
可以点焊，没条件就用电烙铁。
外壳用3D打印机打印的。
也可以买一个接线盒自己开孔，会比3D打印的好点。
接下来就是接线了，16节18650以4x4的方式拼成12伏，电压和容量都有提高，接上保护板，升压板用在电池输入部分，给电池充电的时候用，将压板用在电池输出部分，给笔记本充电用的，升压板和降压板输入端都需要接一个开关，避免慢慢耗光电池的电量。
DC母头输入输出端各一个；两个DC公头用电线连接起来组成公对公，用来给笔记本电脑充电。
接好线把这一大堆全部塞进这个小盒子里面，需要固定的地方用热熔胶固定，热熔胶是最方便。
最后盖上盖子，拧四颗小螺丝固定，就完工了。
美中不足的就是整个下来有点大。
浅谈笔记本电脑电池的保护电路
浅谈笔记本电脑电池的保护电路作者：王晓玲来源：《电脑知识与技术》2012年第15期摘要：现在的笔记本电脑的电池，大部分都已经采用了锂离子电池，由于锂离子电池的放电性能跟之前的镍氢电池相比，其化学反应要剧烈得多，所以当笔记本电脑采用锂离子电池时，多采用多级保护电路来保证笔记本电脑电池在工作中保证安全，该文主要从笔记本电脑电池起保护作用的电子元件和PCB板的系统保护电路来阐述笔记本电脑电池的保护控制。
关键词：笔记本电脑电池；过充电保护；过放电保护；过电流保护；过温保护中图分类号：TP331文献标识码：A文章编号：1009-3044(2012)15-3728-03随着现代电子行业的迅猛烈发展，笔记本电脑因为其体积小，重量轻，便于携带等优点，已逐步替代台式电脑，走进了千家万户，成为现代人工作，学习，生活常用的现代化电子设备。
2000年前笔记本电脑的电池，往往采用镍氢电池进行制造，但由于镍氢电池重量重，具有记忆效应，在使用的时候，其性能往往不尽人意，自从19世纪，90年代，发明了锂离子电池，并进行了商品化生产，锂离子电池的生产工艺不断改进，其电池的容量也不断增加，其中以松下，三洋等品牌的锂离子电池的性能比较优良，在出口的笔记本电脑的电池，多数采用这些品牌的单电池进行组装，制造成电池组。
但锂离子电池在工作时，其内部进行的化学反应非常剧烈，也具有一定的危险性，所以一般，由锂离子电池制造加工成的笔记本电池，其保护控制部分，要比由镍氢电池加工成的笔记本电池要复杂的多。
[1]1锂离子电池的结构锂离子电池的正极材料为氧化物，常见有氧化锰锂、氧化钴锂、氧化镍锂、磷酸铁锂等。
锂离子电池的负极材料主要是石墨化碳材料，其导电剂为乙炔黑。
其电解质，有碳酸脂和聚合物两种。
锂离子电池的隔膜采用聚烯微孔隔膜，而且此隔膜在离子今昔功能交换的时候，保液能力好，强度高，抗氧化性能好。
最后外壳由铝壳或塑壳组成。
[2]2笔记本电脑电池的参数要求笔记本电脑电池，规定了充放电的一些基本电气性能，现以单节松下电池，型号为CGR18650，容量为2000mAH，9个单电池进行三并联再三串联加工制造成的笔记本电池组为例进行说明：3笔记本电池组的保护功能元件在笔记本电脑的电池中，除了用有保护功能的电路板实现相应的保护功能外，还增加了有独立保护功能的电子元件，来实现保护功能。

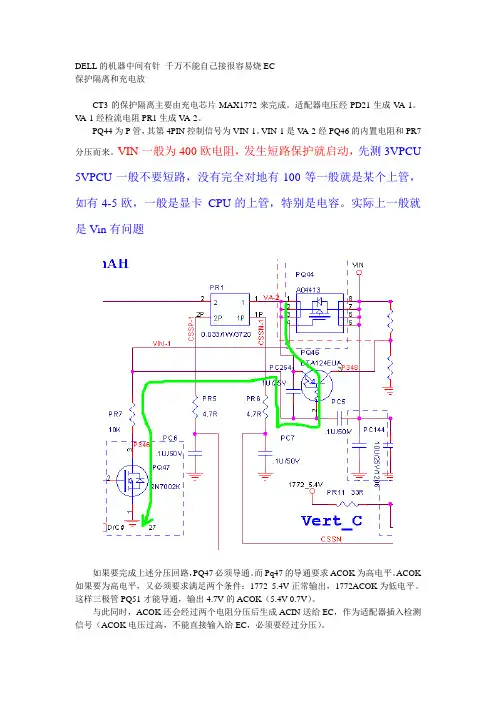

笔记本保护隔离和充放电
DELL的机器中间有针千万不能自己接很容易烧EC保护隔离和充电放CT3的保护隔离主要由充电芯片MAX1772来完成。
适配器电压经PD21生成V A-1。
V A-1经检流电阻PR1生成V A-2。
PQ44为P管，其第4PIN控制信号为VIN-1。
VIN-1是V A-2经PQ46的内置电阻和PR7分压而来。
VIN一般为400欧电阻，发生短路保护就启动，先测3VPCU 5VPCU一般不要短路，没有完全对地有100等一般就是某个上管，如有4-5欧，一般是显卡CPU的上管，特别是电容。
实际上一般就是Vin有问题如果要完成上述分压回路，PQ47必须导通。
而Pq47的导通要求ACOK为高电平。
ACOK 如果要为高电平，又必须要求满足两个条件：1772_5.4V正常输出，1772ACOK为低电平。
这样三极管PQ51才能导通，输出4.7V的ACOK（5.4V-0.7V）。
与此同时，ACOK还会经过两个电阻分压后生成ACIN送给EC，作为适配器插入检测信号（ACOK电压过高，不能直接输入给EC，必须要经过分压）。
1772_5.4V和1772ACOK的产生条件如下图所示。
前者来自于DCIN，后者来自于ACIN。
两者都间接取自适配器接口电压VA（或扩展坞接口电压V A2）。
此处的PD25是个易损件。
这个地方有个需要引起注意的地方：MAX1772有许多引脚名称与图纸中的信号名称叫法相同，极易引起混淆。
当分压回路顺利完成后，PQ44第4PIN电压大约为3.5V，PQ44完成导通，生成主供电VIN。
当PQ44导通的同时，Pq42要完成截止。
如果PQ42也导通的话，VIN会不经充电电路，直接加到电池的正极，造成充电大电流。
这是一种危险状态，会对电池造成严重损害。
Pq42的截止依靠PQ46的导通来完成。
如下图所示：上面所描述的是使用适配器时电流所经过的通路。
适配器状态在某些时候亦被称为AC 状态（并不是指平常所理解的交流电），与之对应的电池状态被称为DC状态。
