可测试性设计及ATPG
atpg原理 -回复
atpg原理-回复ATPG原理及其应用1. 引言在集成电路设计和制造过程中，自动测试模式生成（Automatic Test Pattern Generation，简称ATPG）是一个重要的环节。
ATPG可以根据设计规则检查的设计文件自动生成模拟制造过程中不可达故障（faults）对应的测试模式，并验证设计的正确性。
2. ATPG原理ATPG原理是基于故障模型的。
故障模型是对集成电路故障的数学描述，在故障模型中，一个故障是由一个或多个信号断开或短接导致的。
常用的故障模型有单激励故障模型（Stuck-at Fault Model）和传播路径故障模型（Path Delay Fault Model）等。
2.1 单激励故障模型（SAF）在单激励故障模型中，故障是指一个节点被“固定”在高电平或低电平状态，不受外界输入电平变化的影响。
所以，对于每个节点，都可以定义一个故障模式，即如果节点被固定为高电平，则故障模式为SA1；如果节点被固定为低电平，则故障模式为SA0。
2.2 传播路径故障模型（PDCF）在传播路径故障模型中，故障是指一个路径中的延迟过高（高延迟故障）或延迟过低（低延迟故障）。
该模型通常用来检测时序电路的失效。
3. ATPG流程ATPG流程是一个基于模式生成器的迭代过程。
其大致步骤如下：3.1 初始化首先，需要对电路结构进行初始化，将所有故障置为未检测状态。
3.2 模式生成然后，根据故障模型，生成针对每个故障的测试模式。
模式生成的方法有很多种，如随机模式生成、启发式模式生成和形式化验证模式生成等。
3.3 模式应用将生成的测试模式应用于电路中，通过观察输出信号，确定是否检测到故障。
若检测到故障，则将对应的故障置为已检测状态。
3.4 判断是否完成判断是否已经检测到所有故障。
如果是，则结束流程；如果不是，则返回第3.2步继续生成模式。
4. ATPG应用ATPG在集成电路设计和制造过程中起着非常重要的作用。
第七章：可测试性设计(上课)
随着计算机技术的飞速发展和大规模集成电路的广泛应 用，智能仪器在改善和提高自身性能的同时，也大大增加了 系统的复杂性。这给智能仪器的测试带来诸多问题，如测试 时间长、故障诊断困难、使用维护费用高等，从而引起了人 们的高度重视。
自20世纪80年代以来，测试性和诊断技术在国外得到了 迅速发展，研究人员开展了大量的系统测试和诊断问题的研 究，测试性逐步形成了一门与可靠性、维修性并行发展的学 科分支。
（2）可测试性的标准
可测试性的概念最早产生于航空电子领域，1975年由Liour等 人在《设备自动测试性设计》中最先提出 1985年美国颁布的MIL-STD 2165----《电子系统和设备测试 性大纲规定了可测试性管理、分析、设计与验证的要求和实施 方法，是可测试性从维修性分离出来，作为一门独立的新学科 确立的标志。 我国现在执行的两部相关的测试性大纲，分别是1995年颁布 的GJB 2547《装备测试性大纲》以及1997年颁布的HB 7503
13
7.3 机内测试技术--BIT(Built IN Test)
BIT简介 常规BIT技术 智能BIT技术
14
一、BIT简介
◆ BIT的由来： 传统的测试主要是利用外部的测试仪器对被测设 备进行测试； 所需测试设备费用高、种类多、操作复杂、人员 培训困难，而且只能离线检测； 随着复杂系统维修性要求的提高，迫切需要复杂 系统本身具备检测、隔离故障的能力以缩短维修 时间； BIT在测试研究当中占据了越来越重要的地位， 成为维护性、测试性领域的重要研究内容； 在测试性研究中，BIT技术应用范围越来越广， 正发挥着越来越重要的作用。
《测试性预计程序》。
(3)产品的测试性组成
• 1.产品的固有测试； • 2.产品外部测试。
基于扫描 的DFT

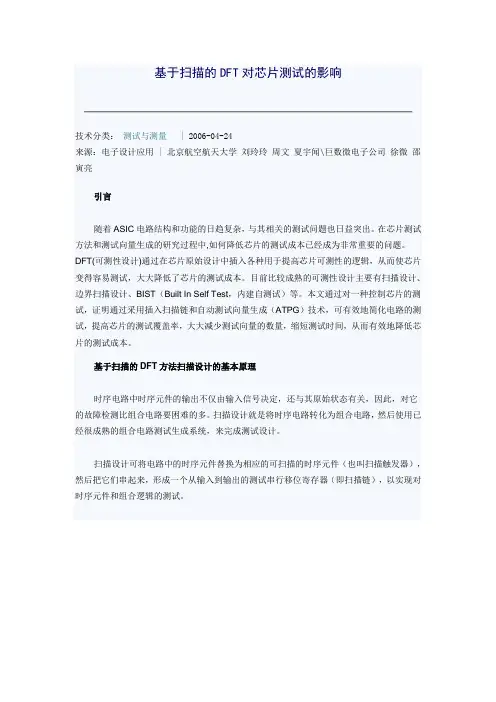

基于扫描的DFT对芯片测试的影响技术分类：测试与测量 | 2006-04-24来源：电子设计应用 | 北京航空航天大学刘玲玲周文夏宇闻\巨数微电子公司徐微邵寅亮引言随着ASIC电路结构和功能的日趋复杂，与其相关的测试问题也日益突出。
在芯片测试方法和测试向量生成的研究过程中,如何降低芯片的测试成本已经成为非常重要的问题。
DFT(可测性设计)通过在芯片原始设计中插入各种用于提高芯片可测性的逻辑，从而使芯片变得容易测试，大大降低了芯片的测试成本。
目前比较成熟的可测性设计主要有扫描设计、边界扫描设计、BIST（Built In Self Test，内建自测试）等。
本文通过对一种控制芯片的测试，证明通过采用插入扫描链和自动测试向量生成（ATPG）技术，可有效地简化电路的测试，提高芯片的测试覆盖率，大大减少测试向量的数量，缩短测试时间，从而有效地降低芯片的测试成本。
基于扫描的DFT方法扫描设计的基本原理时序电路中时序元件的输出不仅由输入信号决定，还与其原始状态有关，因此，对它的故障检测比组合电路要困难的多。
扫描设计就是将时序电路转化为组合电路，然后使用已经很成熟的组合电路测试生成系统，来完成测试设计。
扫描设计可将电路中的时序元件替换为相应的可扫描的时序元件（也叫扫描触发器），然后把它们串起来，形成一个从输入到输出的测试串行移位寄存器（即扫描链），以实现对时序元件和组合逻辑的测试。
如图1所示，采用扫描设计技术后，通过扫描输入端，可以把需要的数据串行地移位到扫描链的相应单元中，以串行地控制各个单元；同时，也可以通过扫描输出端串行地观测它们。
这样就消除了时序电路的不可控制性和不可观测性，提高了电路的可测性。
需要注意的是，可测性设计的前提是不能改变原始设计的功能。
扫描设计的基本流程扫描设计测试的实现过程是：1) 读入电路网表文件，并实施设计规则检查（DRC），确保设计符合扫描测试的设计规则；2) 将电路中原有的触发器或者锁存器置换为特定类型的扫描触发器或者锁存器（如多路选择D触发器），并且将这些扫描单元链接成一个或多个扫描链，这一过程称之为测试综合；3) 测试向量自动生成（ATPG）工具根据插入的扫描电路以及形成的扫描链自动产生测试向量；4) 故障仿真器（Fault Simulator）对这些测试向量实施评估，并确定故障覆盖率情况。
VLSI测试技术论文
VLSI测试技术论文VLSI简介VLSI是70年代后期研制成功的，主要用于制造存储器和微处理机。
64k位随机存取存储器是第一代超大规模集成电路，大约包含15万个元件，线宽为3微米。
目前超大规模集成电路的集成度已达到600万个晶体管，线宽达到0.3微米。
用超大规模集成电路制造的电子设备，体积小、重量轻、功耗低、可靠性高。
利用超大规模集成电路技术可以将一个电子分系统乃至整个电子系统“集成”在一块芯片上，完成信息采集、处理、存储等多种功能。
超大规模集成电路研制成功，是微电子技术的一次飞跃，大大推动了电子技术的进步，从而带动了军事技术和民用技术的发展。
超大规模集成电路已成为衡量一个国家科学技术和工业发展水平的重要标志。
也是世界主要工业国家，特别是美国和日本竞争最激烈的一个领域。
超大规模集成电路将继续得到发展。
VLSI发展思路在我国，VLSI可靠性技术经过近两个五年计划的研究和实践，发展与应用已经上了一个新台阶。
在VLSI工艺可靠性评价与保证技术方面，建立了面向国内重点集成电路研究的生产线的晶片级可靠性技术WLR，包括工艺质量评价PCM技术、可靠性评价REM技术和工艺质量控制SPC技术，为集成电路制造阶段工艺质量控制和可靠性保证提供了必要的方法和手段，为考核工艺线质量和可靠性能力水平提供了定量依据；在VLSI可靠性设计、模拟与分析技术方面，针对当前VLSI设计阶段的可靠性问题开展了针对主要失效机理的可靠性设计技术研究，自行开发了集成电路可靠性综合模拟器ISRIC，建立并逐步完善了以电子束测试、光发射故障诊断、电子微探针分析和IDDQ测试为核心的综合失效定位技术，并实施和验证了这些技术的有效性，达到了工程实用化的要求。
这些技术与90年代尤其是近几年国外普遍采用的可靠性评价方法和技术相一致，具有技术先进和实用性强的特点，在国内几条典型的集成电路生产线和多个电路产品中应用，对稳定工艺和提高工艺成品率，实现批次性工艺可靠性评价和工艺可靠性一致性监测，保证集成电路工艺平台及电路产品的可靠性发挥了重要的作用。
atpg原理 -回复
atpg原理-回复原理：ATPG（自动测试模式生成）是一种用于芯片测试的电子设计自动化（EDA）技术。
它通过生成测试模式（或称为刺激模式）来检测设计中的故障或缺陷，以保证芯片在使用过程中的正确性和可靠性。
ATPG原理属于计算机辅助设计（CAD）工具的一部分，广泛应用于集成电路设计和验证领域。
本文将以ATPG原理为主题，详细介绍ATPG技术的基本概念、流程和应用，并解释其在芯片测试中的重要性和优势。
一、ATPG的基本概念1. 设计规则检查（DRC）：DRC用于验证设计中是否存在规则冲突或违反，以确保芯片的制造可行性。
DRC通常在逻辑综合之后进行，并对电路的物理约束进行检查。
2. 逻辑综合：逻辑综合将高级语言描述的电路转换成低级语言或门级网表的形式，以便用于后续的物理设计和验证。
3. ATPG生成：ATPG生成是ATPG工具的核心步骤，其目标是根据设计规范和故障模型生成测试模式。
这些测试模式用于模拟电路的输入，并检测设计中的故障。
4. 故障模型：故障模型是一种描述设计中可能出现的故障类型和行为的数学模型。
常见的故障模型包括斯台特故障模型、单精度卡诺故障模型和扩展斯台特故障模型等。
二、ATPG的应用和优势1. 芯片级测试：ATPG可以帮助设计人员在芯片制造之前对芯片进行全面的测试，以确保其质量和可靠性。
通过生成测试模式，ATPG可以检测设计中的故障，帮助设计人员及时发现和修复问题。
2. 故障覆盖率分析：ATPG生成的测试模式可以用于评估故障覆盖率，即测试模式能够探测到设计中的故障的百分比。
通过分析故障覆盖率，设计人员可以判断测试的有效性和全面性，并根据需要进行改进。
3. 故障模拟验证：ATPG生成的测试模式可以用于故障模拟验证，以验证芯片设计的正确性。
通过模拟电路输入并应用测试模式，设计人员可以检测到设计中的故障和不确定性，并进行相应的修复和优化。
4. 故障调试：在芯片测试过程中，如果检测到故障，ATPG可以帮助设计人员确定导致故障的具体原因。
atpg 语法
ATPG语法1. 什么是ATPG？ATPG（Automatic Test Pattern Generation）是一种自动测试模式生成技术，用于在集成电路设计中生成测试模式，以检测集成电路中的故障。
ATPG通过在电路中注入特定的测试向量，以模拟不同的输入组合，并检查电路的输出是否符合预期。
通过生成一系列的测试模式，ATPG可以帮助设计人员快速、准确地发现电路中的故障。
2. ATPG语法的基本元素ATPG语法主要包含以下几个基本元素：2.1 信号声明在ATPG语法中，需要先声明测试模式中使用的信号。
信号声明的格式如下：signal <signal_name> : <signal_type>;其中，<signal_name>表示信号的名称，<signal_type>表示信号的类型，可以是BIT、BIT_VECTOR等。
2.2 电路声明在ATPG语法中，需要声明被测试电路的结构。
电路声明的格式如下：circuit <circuit_name> {// 电路结构描述}其中，<circuit_name>表示电路的名称，// 电路结构描述表示电路的具体结构描述，可以使用门电路、时序电路等描述方式。
2.3 重要信号声明在ATPG语法中，需要声明一些重要的信号，用于指定测试模式的生成和检测。
重要信号声明的格式如下：important <signal_name>;其中，<signal_name>表示重要信号的名称。
2.4 测试模式生成在ATPG语法中，可以使用不同的方法生成测试模式。
常用的方法有随机模式生成、伪随机模式生成、基于故障模式的模式生成等。
测试模式生成的格式如下：generate <pattern_name> {// 测试模式生成算法描述}其中，<pattern_name>表示测试模式的名称，// 测试模式生成算法描述表示测试模式生成的具体算法描述。
SoC设计 DFT 分析
Scan chain technique MBIST Boundary Scan
Verification vs. Test
• • • •
Verifies correctness of design. Performed by simulation, hardware emulation, or formal verification, etc. Performed once prior to manufacturing. Responsible for quality of design.
• Fault models are typically defined
on a structure basis
• Typical fault models
Different fault models for digital logic, memories and analog circuit Single stuck-at faults Transistor open/short faults Bridging faults Delay faults Memory faults Analog faults
Test Challenges
• Reduce the cost of test
• Increase the defect coverage
Reduce Reduce Reduce Reduce
the the the the
vector data size tester sequencing complexity cost of test equipment test time
Package • BGA • QFP • PGA • TAB • CSP • SIP • MCM • ...
可测性设计
14
精选版课件ppt
边界扫描技术
❖ 选择集成电路 ➢ 在设计数字电路板时，应尽可能选择支持IEEE1149.1标
总结
总之，测试是很必要的
24
精选版课件ppt
25
精选版课件ppt
准的集成电路。 ➢ 优先选用同时支持IEEE1149.1和IEEE1532标准的可编程
集成电路。IEEE1532标准能使来自不同厂家的可编程逻 辑集成电路使用相同软件进行编程。
15
精选版课件ppt
边界扫描技术
❖ 设计边界扫描链
➢ 由于LATTICE、XILINX、ALTERA、TI和AD公司的编程 软件工具不兼容，因此，为了便于使用各自的编程软件 工具进行编程，不同公司的可编程集成电路应放置在不 同的扫描链上，每一个扫描链提供一个独立的用于编程 和测试的JTAG接口。根据IEEE1149.1标准，JTAG测试 接口包括TMS、TCK、TRST、TDI和TDO等5种信号。 为了适应多JTAG接口的要求，边界扫描测试系统应提供 多个JTAG接口，例如ScanWorks最多能提供16个JTAG 接口。
TDO。为了保证这些信号的完整性，需要对进入数字电 路板的接口信号进行缓冲，特别是TCK和TMS。常用的 缓冲集成电路有54LS244。若54LS244不能满足速度要 求，则可以采用速度更快的FPGA作为缓冲器。 ➢ TRST是复位信号，常用接法如图2所示。该接法可以提 高驱动能力，解决因集成电路内部上拉电阻并联后阻值 过小而引起的TRST不能驱动为低电平的问题。
可测性设计技术
可测性设计技术摘要本文从可测性设计与VLSI测试，VLSI设计之间的关系出发，将与可测性设计相关的VLSI 测试方法学、设计方法学的内容有机地融合在一起，文中简要介绍了VLSI可测性设计的理论基础和技术种类，可测性设计的现状，发展趋势，可测试性设计的内涵、意义和分类，并且探讨了可测性设计的实现方法。
关键词：可测性设计，自动测试生产，扫描技术，边界扫描技术，嵌入式自测试。
1可测性设计技术概述可测性的起源于发展过程20世纪70年代，美军在装备维护过程中发现，随着系统的复杂度不断提高，经典的测试方法已不能适应要求，甚至出现测试成本与研制成本倒挂的局面。
20世纪80年代中，美国军方相继实施了综合诊断研究计划。
并颁布《系统和装备的可测性大纲》，大纲将可测性作为与可靠性及维修等同的设计要求，并规定了可测性分析，设计及验证的要求及实施方法。
该标准的颁布标志这可测性作为一门独立学科的确立。
尽管可测性问题最早是从装备维护的角度提出，但随着集成电路（IC）技术的发展，满足IC测试的需求成为推动可测性技术发展的主要动力。
从发展的趋势上看，半导体芯片技术发展所带来的芯片复杂性的增长远远超过了相应测试技术的进步。
随着数字电路集成度不断提高，系统日趋复杂，对其测试也变得越来越困难。
当大规模集成电路LSI和超大规模集成电路VLSI问世之后，甚至出现研制与测试费用倒挂的局面。
这就迫使人们想到能否在电路的设计阶段就考虑测试问题，使设计出来的电路既能完成规定的功能，又能容易的被测试，这就是所谓的可测性设计技术。
因此也就出现了可测性的概念。
可测性的基本原理可测试性大纲将可测试性(testability)定义为：产品能及时准确地确定其状态（可工作、不可工作、性能下降），隔离其内部故障的设计特性。
以提高可测试性为目的进行的设计被称为可测试性设计(DFT: design for testability)。
可测试性是测试信息获取难易程度的表征。
数字IC后端设计流程
ASIC/SoC后端设计作业流程剖析关键词place route DSM megacell clock_tree STA OPT ECO引言众所周知,ASIC产品是从用硬件描述语言(verilog HDL,VHDL)开始进行数字逻辑电路设计的,经过相关的仿真、综合出门级网表、验证直至完成电路布局布线并优化,最终经流片成功形成的芯片产品。
随着中国经济的持续稳定地增长,国内生产厂家对IC需求增长势头强劲与自身设计IC能力薄弱的突出矛盾已经被国家和企业认识。
为了缓解这一矛盾并更多地实现IC自主设计,近两年国内陆续出现了一些著名的传统通信系统厂商设立的IC设计队伍,以及归国留学人员领头创办的创业型IC设计公司,他们大多数有相当强的前端设计能力,但在IC后端设计领域的实践经验还较欠缺。
在完成前端逻辑设计综合出门级网表后,真正能做好后端设计的公司还不多,有的则通过委托设计服务的方式完成后端布局布线及流片。
本文作者有多年从事覆盖前后端IC设计全流程并有每年几次成功流片数百万门级深亚微米SoC 的经验,并担任IC设计的项目管理工作,对国外大公司的设计流程十分熟悉,并愿意就积累的经验与国内同行分享交流,以利于国内IC设计水平的提高。
本文着重介绍国内设计公司薄弱的后端设计,介绍其流程并对在设计过程中的关键步骤进行一些讨论。
传统的后端设计流程指的是从门级网表(gate level netlist)开始的，根据设计要求的不同,后端流程可以分为扁平流程(flat flow)和层次化流程(hierarchy flow)两种，在深亚微米DSM(deep sub-micron)领域，又增加了布局加逻辑合成的前后端合二为一的扁平流程(flat flow)和分层流程(hierarchy flow)。
我们首先介绍传统的两种后端流程。
前后端合一的流程将作为另一个专题在以后讨论。
一、扁平流程(Flat flow)介绍最简单的后端设计是扁平(flat)流程，一般四百万门以下的设计均可使用这一流程。
集成电路设计CADEDA工具实用12-可测性设计及DFT软件的使用
2020/1/30
System Production
共122页
1
Outline
DFT基础 故障覆盖率提高方法 DFTCompile生成扫描链 TetraMAX生成ATPG 设计实例
2020/1/30
共122页
2
DFT基础
测试 DFT 故障模型 ATPG DFT常用方法
2020/1/30
共122页
Design Specification Design Entry
Design Modification
RTL Simulation
Design Synthesis
DFTC TetraMax
Place & Route
Gate Level Simulation
Timing Analysis
In-System Verification
共122页
21
D算法-anatomy of a test pattern
2020/1/30
共122页
22
D算法-record the test pattern
2020/1/30
共122页
23
DFT基础
测试 DFT 故障模型 ATPG DFT常用方法
2020/1/30
共122页
24
DFT常用方法
…
…
单一固定故障 延时故障 静态电流故障
… …
2020/1/30
共122页
10
单一固定故障
2020/1/30
共122页
11
等价故障(1/3)
2020/1/30
共122页
12
等价故障(2/3)
2020/1/30
可测试性设计DFT
即使一块芯片出现了多个故障，那么它几乎不 可能通过基于“单故障假设”的测试
从工程角度考虑，如果不采用这个假设，会大 大增加计算复杂度，远远超出目前可能的计算 能力
14
基于Stuck-at故障模型的 组合电路故障侦测/测试向量生成
有了Stuck-at故障模型，如何通过IO端口来侦 测到故障，生成测试向量（Test Pattern）？
6
Fault Model 测试的发展历史 DFT 设计流程
7
What is a Physical Defect?
8
CMOS 工艺中常见的制造缺陷或曰物理缺陷 （ Physical Defect）包括：
对地和对电源的短路 由尘粒引起的连线断路 金属穿通(metal spike-through) 引起的晶体管源或漏的短路
39
DFT的作用
提高产品质量 降低测试成本
40
几种常见的DFT技术
扫描(SCAN)测试
将电路中的存储单元（寄存器Register）转化成为 可控制和可观察的存储单元（寄存器） ，将这些 单元连接成一个或多个移位寄存器，即扫描链
内建自测试(BIST)
在电路内部增加测试电路结构，在测试时这个测 试电路结构能够自己产生激励和比较响应
35
Fault Model 测试的发展历史 DFT 设计流程
36
测试的发展历史
70,80s
功能 测试
面向 故障测试
+ ATPG工具 <D算法>
面向 故障测试
+ ATPG工具
+ DFT
1. 1970s在 Cherry Hill测 试会议上被提 出。 2.已经形成了集 成电路设计的 有关工业标准
dftatpg实验【可编辑】
实验一DFT Compiler1.实验目的：●熟悉DFT Compiler操作流程，完成对设计tcrm.v的自动扫描链插入。
●回顾使用Design Compile进行逻辑综合的流程。
2.实验内容：DFT Compiler是一款功能强大的用于可测性设计的工具，提供从前端逻辑域到后端物理域完整的可测性设计解决方案，自动综合为带有扫描链的可测性设计。
本文通过DFT Compiler 将设计tcrm.v综合为带有扫描链的门级网表tcrm_scan.vg,并输出测试协议文件tcrm_stil.spf，为进一步完成自动测试向量生成作数据准备。
设计的原理图如图2.1所示。
图2.1 tcrm原理图其Verilog代码形式详见tcrm.v3.DFT Compiler流程与基本命令set target_librarys et link_libraryread_verilogread_file -format verilogset_wire_load_modelcreate_clockset_max_areaset_input_delay...set_output_delayset_scan_styleset test_default_delayset test_default_bidir_delayset test_default_strobeset test_default_periodcompile -scancreate_test_protocoldft_drcInsert_dftwritewrite_test_protocol4.相关文件组织DFT/Lab1/script/ //脚本文件夹tcrm.con //设计约束tcrm.tmv //测试时间约束变量设置tcrm.tp //测试协议tcrm.tcl//实验完整流程与命令集SMIC_db/ //库文件夹typical.db //前端综合库src/ //设计文件夹tcrm.v //设计数据report/ //报告文件夹，用来存放生成的报告mapped/ //存放综合过的网表文件5.实验步骤A）启动DFT Compiler 是DC_Ultra中一个组件，因此其启动命令与DC相同，在DC中输入DFT 相关命令就可以使用DFT Compiler。
可测试性设计
边界扫描电路也可用于对板上芯片进行故障检测，但由于这 种测试方法要将所有的并行输入/输出数据串行化，测试向量 将十分长，故此方法一般只用于在板级系统调试时对怀疑失 效的集成电路的测试。 14
Boundary Scan Cells attached to every pin
Test Access Port (TAP) coCore logic
TAP
TDO
Four pin interface drives all tests
TCK TMS
图1 具有边界扫描结构的IC
15
PCB
Sh or t t o Vc c
Core logic T AP
So ld er Br id ge
Core logic T AP
TDI
JTAG TAP
7.2.2.1.1 全扫描技术（Full Scan） 全扫描设计就是将电路中的所有触发器用特殊设计的具有扫 描功能的触发器代替，使其在测试时链接成一个或几个移位 寄存器，这样，电路分成了可以分别进行测试的纯组合电路 和移位寄存器，电路中的所有状态可以直接从原始输入和输 出端得到控制和观察。 这样的设计将时序电路的测试生成简化成组合电路的测试生 成，由于组合电路的测试生成算法目前已经比较完善，并且 在测试自动生成方面比时序电路的测试生成容易得多，因此 大大降低了测试生成的难度。 已有的全扫描测试设计技术包括： 1、1975年由日本NEC公司开发的采用多路数据触发器结构的扫描 通路法（Scan Path），其中的时序元件为可扫描的无竞争D 型触发器。采用扫描通路法测试的芯片，必须采用同步时序。
总线结构类似于分块法，在专用IC 可测性设计中十 分有用，它将电路分成若干个功能块，并且与总线相 连。可以通过总线测试各个功能块，改进各功能块的 可测性。但这种方法不能检测总线自身的故障。 特定技术的一个主要困难在于它需要在电路中每个测 试点附加可控的输入端和可观察的输出端，因此增加 了附加的连线。 而后期的DFT 技术——结构化设计方法——则不同， 它对电路结构作总体上的考虑，可以访问电路内部节 点；按照一定的设计规则进行电路设计，只增加了用 于测试的内部逻辑电路，因而具有通用性。
ATPG自动测试生成模式
2）FAN 算法在搜索过程中采用更多的启发性信息和电路结构信息, 主要从减少回溯次数和缩短两 次回溯之间的处理时间这两方面入手； FAN 算法加速测试生成。
“测试”与“验证”的区别: 验证（Verification）的目的是检查设计中的错误，确保设计符合其设计规范和所期望的功能； 测试（Testing）则是检查芯片的加工制造过程中所产生的缺陷和故障。
DFT
ATPG概述 ATPG算法 SAT &ATPG
芯片测试主要环节:
I. 故障建模；对电路中可能存在的故障进行建模分析； II. III. 测试向量生成; 利用各种集成有 ATPG 算法的工具生成测试向量；
DFT
ATPG概述 ATPG算法 SAT &ATPG
• 故障敏化: • 将所有节点赋值为 X；对目标
故障进行赋值，故障点值为 0 即 s-a-0，则赋值为 D；故障 点值为 1 即s-a-1，则赋值为
D；通过J- frontier向前/后 蕴含对未分配的点赋值，确认 有无冲突产生，直至为所有的 输入找到一组无冲突赋值；
测试向量（集）: 测试向量使得故障电路模块和正确电路模块的输出不同；
测试向量生成需要 EDA厂家的 ATPG 工具, 用工具来选择建立哪种故障模型, 然后 ATPG 工具将 分别根据各种故障模型生成相应的测试向量。
ATPG算法评估标准: 一个好的工业级ATPG算法应能够在更短的时间内，产生更少的测试向量数， 并获得更高的测试覆盖率，使得测试成本更低。
DFT
ATPG概述 ATPG算法 SAT &ATPG
数字系统测试与可测性设计实验指导书ATPG应用
数字系统测试与可测性设计实验指导书ATPG应⽤《数字系统测试与可测性设计》实验指导书（⼆）实验教师：2012年4⽉9⽇I．实验名称和⽬的实验名称：ATPG应⽤实验⽬的：了解Mentor公司的FastScan-(ATPG⽣成⼯具)业界最杰出的测试向量⾃动⽣成⼯具。
了解测试各种基准电路的标准输⼊格式，运⽤FastScan⼯具⽣成测试向量。
深⼊理解单固定故障模型相关概念。
II．实验前的预习及准备⼯作：1、充分理解课堂上学习的故障模型相关概念。
2、Mentor公司的测试相关⼯具的介绍缩略语清单：ATPG ：Automatic Test Pattern GenerationATE ：Automated Test EquipmentBIST ：Built In Self TestCUT ：Chip/Circuit Under TestDFT ：Design For TestabilityDRC ：Design Rule Check ingPI ：Primary InputPO ：Primary Output组合ATPG⽣成⼯具FastScanFastScan是业界最杰出的测试向量⾃动⽣成（ATPG）⼯具，为全扫描IC设计或规整的部分扫描设计⽣成⾼质量的测试向量。
FastScan⽀持所有主要的故障类型，它不仅可以对常⽤的Stuck-at模型⽣成测试向量，还可针对transition模型⽣成at-speed测试向量、针对IDDQ模型⽣成IDDQ测试向量。
此外FastScan还可以利⽤⽣成的测试向量进⾏故障仿真和测试覆盖率计算。
另外，FastScan MacroTest模块⽀持⼩规模的嵌⼊模块或存储器的测试向量⽣成。
针对关键时序路径，Fastscan CPA模块可以进⾏全⾯的分析。
主要特点：⽀持对全扫描设计和规整的部分扫描设计⾃动⽣成⾼性能、⾼质量的测试向量；提供⾼效的静态及动态测试向量压缩性能，保证⽣成的测试向量数量少，质量⾼；⽀持多种故障模型：stuck-at、toggle、transition、critical path和IDDQ;⽀持多种扫描类型：多扫描时钟电路，门控时钟电路和部分规整的⾮扫描电路结构；⽀持对包含BIST电路，RAM/ROM和透明Latch的电路结构⽣成ATPG；⽀持多种测试向量类型：Basic,clock-sequential,RAM-Sequential,clock PO,Multi-load; ?利⽤简易的Procedure⽂件，可以很⽅便地与其他测试综合⼯具集成；通过进⾏超过140条基于仿真的测试设计规则检查，保证⾼质量的测试向量⽣成；?FastScan CPA选项⽀持at-speed测试⽤的路径延迟测试向量⽣成；FastScan MacroTest 选项⽀持⼩规模的嵌⼊模块或存储器的测试向量⽣成；FastScanDiagnostics 选项可以通过分析ATE 机上失败的测试向量来帮助定位芯⽚上的故障；ASICVector Interfaces 选项可以针对不同的ASIC ⼯艺与测试仪来⽣成测试向量；最新的ATPG Accelerator 技术可以⽀持多CPU 分布式运算；智能的 ATPG 专家技术简单易⽤，⽤户即使不懂ATPG ，也能够由⼯具⾃动⽣成⾼质量的测试向量；⽀持32位或64位的UNIX 平台（Solaris,HP-PA)及LINUX 操作平台；FastScan 的A TPG 流程由上图可知，在启动FastScan 时，FastScan ⾸先读⼊、解释并检查门级⽹表和⼀个DFT 库。
《数字系统测试与可测试性设计基础》结课论文
《数字系统测试与可测性设计基础》结课论文题目：基于测试向量重组的VLSI低功耗测试算法基于测试向量重组的VLSI低功耗测试算法摘要：随着集成电路集成度和时钟频率的大幅度提高，测试功耗和测试时间急剧增加，这便成为集成电路测试中亟待解决的问题。
本文在课本所学知识的基础上，对当前流行的几种集成电路测试算法进行了简要介绍，并着重探讨了基于测试向量重组的低功耗测试算法。
关键字：低功耗测试；汉明间距；重组算法Abstract：With the rapid development of integrated circuits and increased clock frequency, the power consume and test time become an urgent problem to solve. Based on the knowledge that learned in class, this article introduces a few algorithms briefly, and talks about the low-power test algorithm based on test vectors reordering in detail.Key words:low test power；Hamming Distance；reordering algorithm1.引言近些年来，随着电路集成度和制造工艺的进步，与之相关的集成电路测试复杂度和测试功耗也越来越高。
集成电路的测试功耗不仅会使系统可靠性降低，成品率下降，还会减少电路寿命。
与此同时，集成电路的测试功耗会直接反映在其热损耗上，而且需要昂贵的冷却技术和负载与之匹配，从而极大地增加了电路的成本。
所以，在集成电路可测试性设计中，考虑如何降低测试功耗是当前新的研究热点和研究领域。
集成电路测试，就是生成一组被称为测试向量的二进制向量，将其输入到电路系统中，观察由此产生的输出响应，并与预期的正确结果进行比较，一致就表示系统正常，不一致则表示系统有故障。
可测试性设计与ATPGppt课件
固定型故障模型(stuck-at fault model)：使用最多 时延故障模型(delay fault model) 基于电流的故障模型(current-based fault model) …..
14
Fault Model
Stuck-at 故障模型 时延故障模型
对地和对电源的短路 由尘粒引起的连线断路 金属穿通(metal spike-through) 引起的晶体管源或漏的短路
等
12
Physical Defects Fault Model
不管是对封装好的成品还是对尚未封装的“裸片” （die），要将探针伸入芯片结构内部进行测试，无论 从技术或是经济角度都是根本不可行的。对芯片的测 试只有通过有限的输入/输出管脚(I/O pin) 来完成
设计阶段 （设计抽象层）
System (Behavioral) level
RTL
Gate (Logic) level
Layout (Physical) Level
设计结果
Specification Executable model RTL code Gate-level netlist
Cell/interconnect level position Mask-level geometry
常见的两类基于电流的故障模型
pseudo-stuck-at 故障模型 主要建立在SA 故障模型上：在单纯的SA模型中，观察 代表逻辑值1 或者0 的电压值；而在pseudo-stuck-at 故障模型中，则是先将故障效应加到指定点，然后观察 电源对整个芯片输出的电流大小
toggle 故障模型
32
基于电流的故障模型
