钢结构刚性固定钢柱脚设计方法的总结
钢结构刚性固定钢柱脚设计方法的总结一、钢柱柱脚形式的分类刚性固定柱脚：1）埋入式柱脚；2）外包式柱脚；3）插入式柱脚；铰接柱脚：外露式柱脚；二、埋入式柱脚2.1、基本概念：所谓埋入式柱脚是指将钢柱底端直接埋入混凝土基础筏板、地基梁或地下室墙体内的一种刚性连接的柱脚。
其特点是埋入相对自身绝对刚性的基础中而形成刚性固定柱脚节点。
这种柱脚构造可靠，常用于高层钢结构框架柱的柱脚。
2.2、埋入式柱脚的受力特点（1）柱的轴向压力N，由钢柱的柱脚底板直接传递给钢筋混凝土基础；柱的轴向拉力，则是通过柱脚底板悬出部分将其上部混凝土的反向压力传递给基础，或经由锚栓（底脚螺栓）直接传给基础。
（2）柱的弯矩M有两种传递方式：a、均由H型钢柱翼缘上的抗剪圆柱头焊钉传递给基础，在实际工程设计中大多采用该方法。
（也有研究说：该形式的柱脚中栓钉的作用不大，内力的传递主要是下述方式。
）b、依靠钢筋混凝土对钢柱翼缘的侧向承压力所产生的抵抗拒来传递给基础。
（3）柱脚顶部的水平剪力V由钢柱翼缘与基础混凝土侧向承压力来传递。
由于目前还没有能力考虑的有利因素如下：（4）钢柱翼缘与基础混凝土在侧向承压应力状态下，由于钢柱翼缘与混凝土摩擦而产生的抵抗力，设计时不考虑。
（5）钢柱翼缘与基础混凝土之间的粘结作用设计时不考虑。
（6）在确定埋入钢柱周边对称配置的垂直纵向钢筋面积时，不考虑由钢柱承担的弯矩。
埋入式柱脚的埋深与构造示意图如下：2.3、埋入式柱脚一般构造要求及部分细部设计计算2.3.1、埋入式柱脚的钢柱埋入基础的深度一般可以在以下范围内采用（hc为钢柱截面的高度或管径）：a、轻型工字钢截面柱：H=（2.0~2.5）hc；b、圆管形截面柱和箱型截面钢柱：H=（2.5~3.0）hc。
2.3.2、埋入式柱脚，在钢柱埋入部分的顶部，应设置水平加劲肋或横隔板；对H型截面柱，其水平加劲肋外伸宽度的宽厚比应不大于9（235/fay），对于箱型截面柱，其内部横隔板的宽厚比应不大于30（235/fay），2.3.3、埋入式柱脚在钢柱的埋入部分，应设置圆柱头抗剪栓钉，栓钉的数量和布置，应按计算要求确定。
埋入式柱脚设计
4.6柱脚设计本工程设计柱与柱脚的连接板、锚栓均采用Q345钢，柱脚采用刚性埋入式柱脚，采用30C 混凝土()22/43.1,/3.14mm N f mm N f t c ==，箍筋和纵筋均采用HRB400钢筋（360=y f 2/N mm ）。
柱埋入深度都为900mm ，混凝土保护层厚度为200mm 。
抗震作用下最不利的一组内力：973.209-=M m kN ⋅ 320.1440-=N kN 53.55=V kN（1）底板设计选取mm L 528250428=⨯+=，mm B 447220407=⨯+=。
底板以下混凝土承载力验算22/3.14/1.64475281440320mm N f mm N LB N c c =<=⨯==σ，满足要求。
柱截面自由宽度mm b 5.1932=，腹板高mm a 3582=，底板悬臂长度mm a 501= 查《钢结构节点设计手册》表8-4，得系数068.0=αmm N a M c ⋅=⨯⨯==531623581.6068.022211σαmm N a M c ⋅=⨯⨯==7625501.621212212σmax 6662576.0735.7mm 295M t f ⨯≥==，同时不应小于柱较厚板件的厚度且不宜小于mm 30，因此底板厚选为36mm 。
柱与底板连接：柱翼缘采用完全焊透坡口对接焊缝，腹板采用双面角焊缝连 接mm h f 8=（无引弧板）。
mm l W 29482242352428=⨯-⨯-⨯-= 焊缝应力：2/31.4529487.0235407214403202mm N A A N eW F N =⨯⨯⨯+⨯⨯=+=σ2236/82.745.1965.196354073540712110973.209mm N W M F M=⎪⎭⎫⎝⎛⨯⨯+⨯⨯⨯==σ 23/86.1629487.021053.55mm N A V eW v =⨯⨯⨯⨯==τ翼缘焊缝承受的最大压应力22max /265/13.120mm N f mm N c M N =<=+=σσσ腹板焊缝最大应力222222/200/78.4086.1622.131.45mm N f mm N w f v f NW =≤=+⎪⎭⎫ ⎝⎛=+⎪⎪⎭⎫⎝⎛=τβσσ 满足要求。
型钢埋入式柱脚设计有哪些注意事项
型钢埋入式柱脚设计有哪些注意事项能抵抗弯矩作用的柱脚称为刚接柱脚，相反不能抵抗弯矩作用的柱脚称为铰接柱脚。
刚接与铰接的区别在于是否能传递弯矩，如果锚栓在翼缘的外侧，就是刚接，而且一般不少于4个，如果在翼缘内侧，就是铰接，一般为2个或4个。
这2种柱脚很明显的区别就是对侧移控制，如果结构对侧移控制较严，则采用刚接柱脚。
设计注意事项1、刚性固定埋入式柱脚是直接将钢柱埋入钢筋混凝土基础或基础梁的柱脚。
埋入办法第一个是预先将钢柱脚按要求组装固定在设计标高上，然后浇筑基础或基础梁的混凝土；另一种是预先按要求浇筑基础或基础梁的混凝土，在浇筑混凝土时，按要求留出安装钢柱脚用的插入杯口，待安装好钢柱脚后，再用混凝土强度等级比基础高一级的混凝土灌实。
通常情况下，前一种方法对提高和确保钢柱脚和钢筋混凝土基础或基础梁的组合效应或整体刚度有利，所以在工程实际中多被采用。
2、在埋入式柱脚中，钢柱的埋入深度是影响柱脚的固定度、承载力和变形能力的重要因素，而且有时对中柱、边柱和角柱，其埋入深度也不相同，这就需要选择易于进行钢筋混凝土补强的埋入深度来处理。
3、为了防止钢柱的局部压屈和局部变形，在钢柱向钢筋混凝土基础或基础梁传递水平力处压应力最大值的附近，设置水平加劲肋是一个有效的补强措施；对箱形截面柱和圆管形截面柱处设置水平加劲肋的环形横隔板外，在箱内和管内浇筑混凝土也将获得良好的效果。
4、为了防止基础或基础梁中混凝土早期的压坏和剪坏，应配置补强钢筋，合理地确定钢柱周边的钢筋混凝土保护层厚度及其配筋是很重要的。
5、在中柱、边柱和角柱中，其钢筋混凝土保护层厚度有时不一致，特别在边柱和角柱的柱脚中，对没有设置基础梁的一侧，钢柱翼缘面处的钢筋混凝土保护层厚度：中柱不小于180mm；边柱、角柱的外侧不小于250mm。
6、配置在钢柱埋入部分中的钢筋，除基础或基础梁应有的配筋外，应在钢柱周边增设补强垂直纵向主筋、架立筋、箍筋、顶部加强箍筋、基础梁主筋在钢柱埋入部分水平方向弯折处的加强箍筋。
密集布筋区埋入式型钢柱脚施工工法(2)

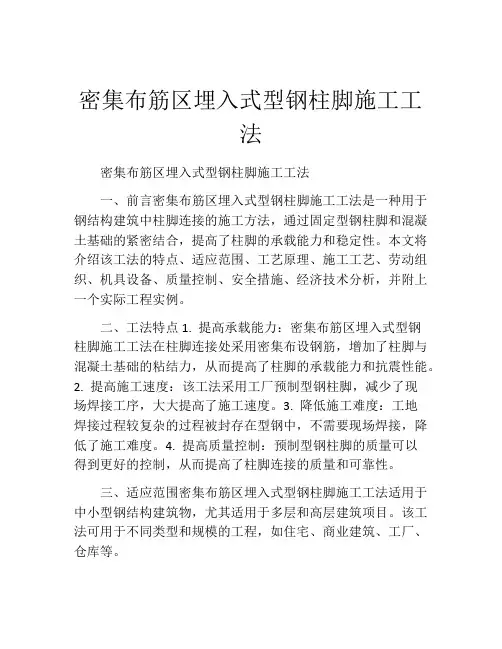

密集布筋区埋入式型钢柱脚施工工法密集布筋区埋入式型钢柱脚施工工法一、前言密集布筋区埋入式型钢柱脚施工工法是一种用于钢结构建筑中柱脚连接的施工方法，通过固定型钢柱脚和混凝土基础的紧密结合，提高了柱脚的承载能力和稳定性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并附上一个实际工程实例。
二、工法特点1. 提高承载能力：密集布筋区埋入式型钢柱脚施工工法在柱脚连接处采用密集布设钢筋，增加了柱脚与混凝土基础的粘结力，从而提高了柱脚的承载能力和抗震性能。
2. 提高施工速度：该工法采用工厂预制型钢柱脚，减少了现场焊接工序，大大提高了施工速度。
3. 降低施工难度：工地焊接过程较复杂的过程被封存在型钢中，不需要现场焊接，降低了施工难度。
4. 提高质量控制：预制型钢柱脚的质量可以得到更好的控制，从而提高了柱脚连接的质量和可靠性。
三、适应范围密集布筋区埋入式型钢柱脚施工工法适用于中小型钢结构建筑物，尤其适用于多层和高层建筑项目。
该工法可用于不同类型和规模的工程，如住宅、商业建筑、工厂、仓库等。
四、工艺原理密集布筋区埋入式型钢柱脚施工工法的工艺原理是通过钢筋密集布设和混凝土浇筑，形成柱脚与基础的紧密结合。
具体工艺包括基础准备、型钢柱脚安装、钢筋布设、柱脚固定和混凝土浇筑等步骤。
该工法的理论依据是通过密集布设钢筋，增加柱脚与混凝土基础的粘结力，提高柱脚的承载能力和稳定性。
五、施工工艺该工法的施工工艺包括基础准备、型钢柱脚安装、钢筋布设、柱脚固定和混凝土浇筑等阶段。
具体步骤包括基础定位、基础开挖、型钢柱脚安装、预埋钢筋布设、柱脚固定和混凝土浇筑。
六、劳动组织施工过程需要进行合理的劳动组织，包括人员配备、任务划分和施工进度的控制。
具体包括工程经理、技术员、作业人员等职责划分和合理的工作流程安排。
七、机具设备施工过程需要使用适当的机具设备，包括挖掘机、吊机、型钢安装设备、钢筋加工设备、混凝土搅拌站等。
钢柱柱脚节点设计要求

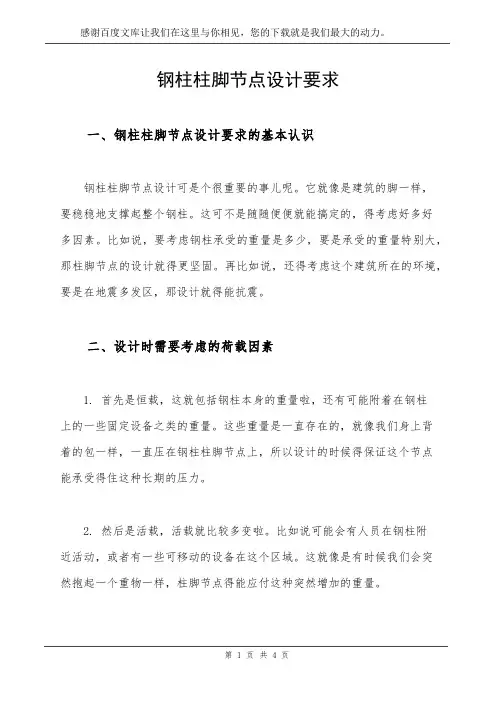

钢柱柱脚节点设计要求一、钢柱柱脚节点设计要求的基本认识钢柱柱脚节点设计可是个很重要的事儿呢。

它就像是建筑的脚一样，要稳稳地支撑起整个钢柱。
这可不是随随便便就能搞定的，得考虑好多好多因素。
比如说，要考虑钢柱承受的重量是多少，要是承受的重量特别大，那柱脚节点的设计就得更坚固。
再比如说，还得考虑这个建筑所在的环境，要是在地震多发区，那设计就得能抗震。
二、设计时需要考虑的荷载因素1. 首先是恒载，这就包括钢柱本身的重量啦，还有可能附着在钢柱上的一些固定设备之类的重量。
这些重量是一直存在的，就像我们身上背着的包一样，一直压在钢柱柱脚节点上，所以设计的时候得保证这个节点能承受得住这种长期的压力。
2. 然后是活载，活载就比较多变啦。
比如说可能会有人员在钢柱附近活动，或者有一些可移动的设备在这个区域。
这就像是有时候我们会突然抱起一个重物一样，柱脚节点得能应付这种突然增加的重量。
3. 还有风荷载也不能忽视。
如果是在比较空旷的地方或者高楼大厦的话，风一吹，钢柱就会受到风力的作用。
这时候柱脚节点要是不牢固，那钢柱可能就会晃动，整个建筑的稳定性就会受到威胁。
三、材料的选择与连接方式1. 材料方面，我们要选择强度足够的钢材。
不同的建筑需求可能会用到不同型号的钢材。
比如说一些大型的工业建筑，可能就需要更高强度的钢材，因为它们承受的荷载更大。
而且钢材的质量也很关键，不能有裂缝或者其他缺陷。
2. 连接方式也很有讲究。
是采用焊接呢，还是螺栓连接呢？焊接的话，连接比较牢固，但是对焊接技术要求比较高，如果焊接不好，就容易出现问题。
螺栓连接相对来说比较容易安装和拆卸，但是螺栓的强度得足够，而且要防止螺栓松动。
四、柱脚节点的构造设计1. 基础部分的设计。
基础要足够大，能够分散钢柱传来的荷载。
就像我们站在地上，如果脚下的面积大一点，就会站得更稳。
基础的深度也得合适，要根据土壤的承载能力来确定。
2. 柱脚的形状和尺寸。
这得根据钢柱的形状和尺寸来设计。
