孔径的测量
孔的测量实验报告

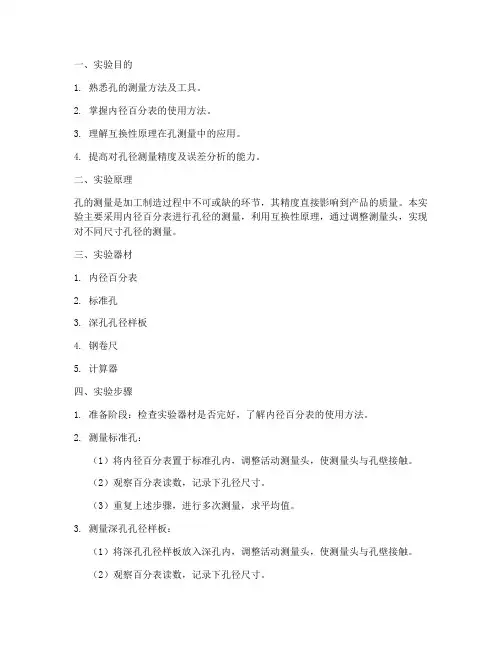

一、实验目的1. 熟悉孔的测量方法及工具。
2. 掌握内径百分表的使用方法。
3. 理解互换性原理在孔测量中的应用。
4. 提高对孔径测量精度及误差分析的能力。
二、实验原理孔的测量是加工制造过程中不可或缺的环节，其精度直接影响到产品的质量。
本实验主要采用内径百分表进行孔径的测量，利用互换性原理，通过调整测量头，实现对不同尺寸孔径的测量。
三、实验器材1. 内径百分表2. 标准孔3. 深孔孔径样板4. 钢卷尺5. 计算器四、实验步骤1. 准备阶段：检查实验器材是否完好，了解内径百分表的使用方法。
2. 测量标准孔：（1）将内径百分表置于标准孔内，调整活动测量头，使测量头与孔壁接触。
（2）观察百分表读数，记录下孔径尺寸。
（3）重复上述步骤，进行多次测量，求平均值。
3. 测量深孔孔径样板：（1）将深孔孔径样板放入深孔内，调整活动测量头，使测量头与孔壁接触。
（2）观察百分表读数，记录下孔径尺寸。
（3）重复上述步骤，进行多次测量，求平均值。
4. 误差分析：（1）将测量结果与标准孔尺寸进行比较，计算相对误差。
（2）分析误差产生的原因，如测量工具精度、操作误差等。
五、实验结果与分析1. 测量标准孔：- 平均孔径：$\Delta D = \frac{D_1 + D_2 + D_3 + D_4}{4} =10.2\text{mm}$- 相对误差：$\frac{\Delta D}{D_0} \times 100\% = \frac{0.2}{10}\times 100\% = 2\%$2. 测量深孔孔径样板：- 平均孔径：$\Delta D = \frac{D_1 + D_2 + D_3 + D_4}{4} =50.2\text{mm}$- 相对误差：$\frac{\Delta D}{D_0} \times 100\% = \frac{0.2}{50}\times 100\% = 0.4\%$由实验结果可知，内径百分表在孔径测量中具有较高的精度，且互换性原理在孔径测量中得到了有效应用。
微小孔径测量方法

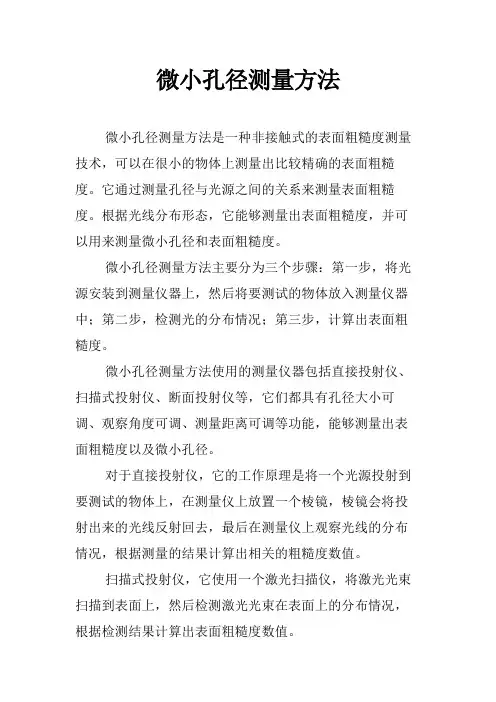

微小孔径测量方法微小孔径测量方法是一种非接触式的表面粗糙度测量技术，可以在很小的物体上测量出比较精确的表面粗糙度。
它通过测量孔径与光源之间的关系来测量表面粗糙度。
根据光线分布形态，它能够测量出表面粗糙度，并可以用来测量微小孔径和表面粗糙度。
微小孔径测量方法主要分为三个步骤：第一步，将光源安装到测量仪器上，然后将要测试的物体放入测量仪器中；第二步，检测光的分布情况；第三步，计算出表面粗糙度。
微小孔径测量方法使用的测量仪器包括直接投射仪、扫描式投射仪、断面投射仪等，它们都具有孔径大小可调、观察角度可调、测量距离可调等功能，能够测量出表面粗糙度以及微小孔径。
对于直接投射仪，它的工作原理是将一个光源投射到要测试的物体上，在测量仪上放置一个棱镜，棱镜会将投射出来的光线反射回去，最后在测量仪上观察光线的分布情况，根据测量的结果计算出相关的粗糙度数值。
扫描式投射仪，它使用一个激光扫描仪，将激光光束扫描到表面上，然后检测激光光束在表面上的分布情况，根据检测结果计算出表面粗糙度数值。
断面投射仪，它使用一个断面投射仪，将光源投射到一个物体上，然后测量物体表面上投射出来的光线的分布情况，将投射出来的光线反射回去，最后在测量仪上观察光线的分布情况，根据测量的结果计算出相关的粗糙度数值。
微小孔径测量方法的优点在于可以快速准确地测量出表面粗糙度，而且不受表面形状的限制，能够准确地测量出平面、凹面、凸面等表面的粗糙度。
此外，它也可以检测出微小孔径的粗糙度。
微小孔径测量方法也有一定的缺点，例如，它只能测量表面，无法测量内部结构；另外，测量时需要保持物体和测量仪器之间的距离和角度，否则测量结果将会受到影响。
总的来说，微小孔径测量方法是一种快速、准确的表面粗糙度测量方法，它可以测量出微小孔径和表面粗糙度，并且不受表面形状的限制。
在微小孔径测量中，测量仪器、棱镜和光源的选择十分重要，需要结合实际情况进行合理选择。
【2017年整理】实验一_孔径测量
实验一孔径的测量一、实验目的1、了解内径千分尺的结构并熟悉其使用方法；2、掌握误差分析的方法。
二、实验仪器内径千分尺三、测量方法内径千分尺用于内尺寸精密测量，正确测量方法如下：1）内径千分尺在测量及其使用时，必需用尺寸最大的接杆与其测微头连接，依次顺接到测量触头，以减少连接后的轴线弯曲。
2）测量时应看测微头固定和松开时的变化量。
3）在日常生产中，用内径尺测量孔时，将其测量触头测量面支撑在被测表面上，调整微分筒，使微分筒一侧的测量面在孔的径向截面内摆动，找出最小尺寸。
然后拧紧固定螺钉取出并读数，也有不拧紧螺钉直接读数的。
这样就存在着姿态测量问题。
姿态测量：即测量时与使用时的一致性。
例如：测量75～600/0.01mm的内径尺时，接长杆与测微头连接后尺寸大于125 mm 时。
其拧紧与不拧紧固定螺钉时读数值相差0.008 mm 既为姿态测量误差。
4）内径千分尺测量时支承位置要正确。
接长后的大尺寸内径尺重力变形，涉及到直线度、平行度、垂直度等形位误差。
其刚度的大小，具体可反映在“自然挠度”上。
理论和实验结果表明由工件截面形状所决定的刚度对支承后的重力变形影响很大。
如不同截面形状的内径尺其长度L 虽相同，当支承在（2/9）L 处时,都能使内径尺的实测值误差符合要求。
但支承点稍有不同，其直线度变化值就较大。
所以在国家标准中将支承位置移到最大支承距离位置时的直线度变化值称为“自然挠度”。
为保证刚性，在我国国家标准中规定了内径尺的支承点要在（2/9）L 处和在离端面200 mm 处，即测量时变化量最小。
并将内径尺每转90°检测一次，其示值误差均不应超过要求。
记录测量列数值。
四、误差分析内径尺直接测量误差包括受力变形误差、温度误差和一般测量所具有的示值误差，读数瞄准误差、接触误差和测长机的对零误差。
影响内径尺测量误差，主要因素为受力变形误差、温度误差。
参照课本25、26面例题分析测量结果。
运动与健康题目：体育锻炼对运动系统的影响指导老师：欧阳靜仁班级：热能092班姓名：***学号：************摘要：这篇文章通过对人体运动系统组成的介绍，以及体育锻炼对运动系统的作用和影响的一点点描述，给平时不重视锻炼的人说明了体育锻炼的好处，希望能够有更多的人重视体育锻炼。
孔径的测量
表盘 轴套
测量杆 测量头
百分表的工作原理
使齿轮传动的间隙 始终在一个方向， 起着稳定指针位置 作用。
控制百分表测量压力
将被测尺寸引起的测量杆微小直线移动，经过 齿轮传动放大，变为指针在刻度盘的转动， 从而读出被测尺寸的大小。
使用百分表及相应附件还可测量工件的直线度、平面度及平行度等误差， 以及在机床上或者其他专用装置上测量工件的圆跳动误差等
三点内径千分尺
通用型自调Holtest 可进行精确、高效的内 径测量。3 个测砧以120˚ 间隔均匀分布， 紧贴孔内壁以确定内孔轴线的确切位置， 实现精确的内径测量。
内径千分尺结构原理
了 解
操作方法
活动二：用内径千分尺测孔径（P58环的内径）
测量步骤：
一、清洁、检查、校对内径千分尺 二、清洁工件
三、测孔径（见P62）
四、数据处理 五、判断合格性
内 径 百 分 表 的 使 用
内 径 百 分 表 的 使 用
内 径 百 分 表 的 使 用
内 径 百 分 表 的 使 用
内 径 百 分 表 的 使 用
注意事项
杠杆百分表
分度值：0.01mm 特点：灵敏度较高，侧头 可在一定角度内转动，能 适应不同方向的测量。 适用于测量普通百分表难以 测量的外圆、小孔和沟槽等 的形状和位置误差。
的中心线垂直，否则，将使测量杆活动不灵或测量结果 不准确。
5.为方便读数，在测量前一般都让大指针指到刻度盘的
零位。
百分表的维护保养
1.测量时，测量杆的行程不要超过它的示值范围，以免损坏表内零件 2.避免剧烈震动和碰撞，不要使测量头突然撞击在被测表面上，以防
测量杆弯曲变形，更不能敲打表的任何部位
孔直径尺寸测量PPT资料优选版
游标卡尺
三爪内径千分尺
齿轮公法线千分尺
光切显微镜
内径百分表是生产中测量孔径的常用量具，特别适宜测量深孔。 44示线刻 刻将4三学二内一示刻测三灵测分4二三刻一内2内4刻内、、、、、、值纹度度百、、径种值度量、敏量度、、度种径径度径掌 掌 掌 掌 了掌习范 尺 间间 分 使 计 百 没 范 间 范 使 度 孔 值 计 使 间 没 百 百 间 百握握握握解 握围：距 距表用量分有围距围用径量用距有分分距分目使使使使计 使用调内器表刻内：器内刻表表表用用用用量 用标计金整径具是度径按具径度是是是内内内内器 内计相 相计相在量相相相属小百的生的百实的百的生生生径径径径具 径器量邻 邻量邻允邻邻邻或表分技产用分验技分用产产产百百百百的 百具器两 两器两许两两两玻盘表术中于表规术表于中中中分分分分度 分示具刻 刻具刻误刻刻刻璃指测指测检测定指测检测测测表表表表量表数所线线所线差线线线制针孔标量验孔的标孔验量量量测测测测指 测装指中 中指中限所中中成压直孔被直部直被孔孔孔量量量量标 量置示心 心示心内代心心的入径径测径位径测径径径孔孔孔孔孔对或距 距或距，表距距、的量（量的的的1径径径径径到被显离 离显离计的离离表常是在是常常常的的的的的2测示示量量面用否三否用用用圈方方方方方量的的器值上量处个处量量量，法法法法法变最最具之准具于横于具具具然化低低所差确，给截给，，，后的值值能地特定面定特特特固反到到测刻别的上的别别别定应最最量有适极两极适适适；能高高零等宜限个限宜宜宜力值值件间测偏相偏测测测的的的距量差互差量量量范范最平深之垂之深深深围围低行孔内直内孔孔孔值线。的的的。。。到的专径专最长用向用高度量位量值测具置具的量，上，范和如）如围定光进光位滑行滑元极测极件限量限，量。量也规规称、、刻螺螺线 纹 纹尺量量。规规、、功功能能量量规规等等 第四讲 孔直径尺寸测量
等效孔径测定方法

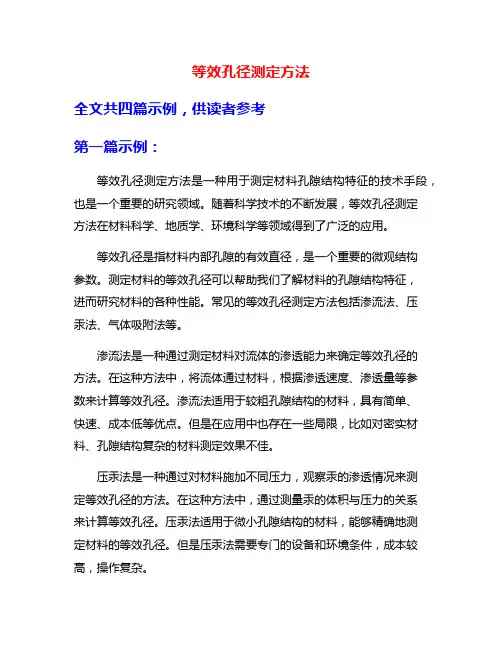

等效孔径测定方法全文共四篇示例，供读者参考第一篇示例：等效孔径测定方法是一种用于测定材料孔隙结构特征的技术手段，也是一个重要的研究领域。
随着科学技术的不断发展，等效孔径测定方法在材料科学、地质学、环境科学等领域得到了广泛的应用。
等效孔径是指材料内部孔隙的有效直径，是一个重要的微观结构参数。
测定材料的等效孔径可以帮助我们了解材料的孔隙结构特征，进而研究材料的各种性能。
常见的等效孔径测定方法包括渗流法、压汞法、气体吸附法等。
渗流法是一种通过测定材料对流体的渗透能力来确定等效孔径的方法。
在这种方法中，将流体通过材料，根据渗透速度、渗透量等参数来计算等效孔径。
渗流法适用于较粗孔隙结构的材料，具有简单、快速、成本低等优点。
但是在应用中也存在一些局限，比如对密实材料、孔隙结构复杂的材料测定效果不佳。
压汞法是一种通过对材料施加不同压力，观察汞的渗透情况来测定等效孔径的方法。
在这种方法中，通过测量汞的体积与压力的关系来计算等效孔径。
压汞法适用于微小孔隙结构的材料，能够精确地测定材料的等效孔径。
但是压汞法需要专门的设备和环境条件，成本较高，操作复杂。
除了上述常见的等效孔径测定方法，还有一些其他的方法，如渗透法、透气法、压实法等。
每种方法都有其适用的范围和特点，研究人员可以根据需要选择适合的方法来测定材料的等效孔径。
等效孔径测定方法在材料研究和工程实践中具有重要的意义。
通过测定材料的等效孔径，可以了解材料的孔隙结构特征，为材料的设计和优化提供依据。
等效孔径测定方法也可以用于评估材料的性能，指导材料的应用和开发。
对于等效孔径测定方法的研究和应用具有重要的意义。
在今后的研究中，可以进一步探索等效孔径测定方法的原理和应用，发展新的测定技术和方法，提高测定精度和效率。
可以与其他分析技术结合，深入研究材料的微观结构特征，推动材料科学的发展和应用。
相信随着等效孔径测定方法的不断完善和发展，将为材料领域的研究和应用带来更多的机遇和挑战。
用内测千分尺测量孔径的步骤
用内测千分尺测量孔径的步骤1. 了解内测千分尺1.1 什么是内测千分尺？内测千分尺，这小家伙可真是个宝贝，它能帮助我们精确测量孔径。
简单说，就是一个超级精准的测量工具，特别适合那些对尺寸要求极高的工作。
想想看，要是我们要做个精密配件，哪能马虎呢？1.2 为啥要测孔径？测量孔径就像给衣服量身，不能太紧也不能太松。
孔径的大小直接影响到零件的配合度，尤其是在机械制造、电子产品里，任何小差错都可能导致大麻烦。
所以，了解这步骤至关重要。
2. 准备工作2.1 工具和材料在动手之前，先准备好工具。
你需要的除了内测千分尺，还有点清洁工具，比如干净的布，别让灰尘破坏了你的测量结果。
记得，干净的环境总能让测量事半功倍。
2.2 读懂说明书别嫌麻烦，仔细看看内测千分尺的说明书。
就像开车之前要学会看车里的仪表盘，掌握这些细节，才能让你在测量时游刃有余，减少失误。
3. 测量步骤3.1 调整千分尺首先，拿起内测千分尺，把它的测量面轻轻放入孔中。
然后，缓慢转动调节螺母，让测量面稳稳贴合孔壁。
记住，慢工出细活，别急，稳住心态。
3.2 读取数值当你感觉到千分尺已经紧贴孔壁时，就可以读取刻度了。
这时候，眼睛要盯紧数字，记得，刻度上那点点小数字可真是关键，别让它溜走了！如果你还不太确定，可以再测一遍，确认无误再决定，毕竟“宁可信其有，不可信其无”。
4. 记录结果4.1 记录数据测量完后，别忘了把结果记下来。
可以用笔记本，或者干脆用手机记录，反正就是不能放在脑袋里，免得一转身就忘了。
把数据整理好，方便日后查阅。
4.2 分析结果有了测量数据，接下来就是分析啦。
看看这个孔径是否符合你的标准，是否满足生产需求。
分析数据就像审题，搞清楚了，才能更好地进行下一步。
5. 常见问题5.1 测量不准怎么办？如果发现测量结果不准，别慌。
首先检查千分尺是否正常，测量面有没有磨损。
还有就是你的手法，保持稳定的力量是关键，别让手抖成了摇晃的叶子。
5.2 如何提高测量精度？想提高测量精度？多练习！多做几次测量，熟能生巧。
孔、轴径测量操作规范
孔、轴径测量操作规范
1. 目的 规范相关人员对孔、轴径的测量方法，统一判定标 准。 2. 适用范围 适用于所有对孔、轴径的测量。 3. 操作前准备 2.1 准备与被测品相适用的针规及其它相应工具。 2.2 排除测量障碍： 如被测物的披锋、 废料、 杂质等。 4. 操作步骤 4.1 Gauge（治具）测试操作：在用 Gauge 测量孔径 时， 将产品放在 Gauge 2 上相应孔位处， Gauge 3 平放在工作台上。 4.1.1 用针规 GO 端（图示中 Pin Gauge 1）置于 产品对应孔内，任 Gauge 垂直落下（或用 手指以 100g 的力量轻敲 Pin Gauge 1 顶端 可落下） 则判定 OK， ， 反之则判定 NG （具 体操作参照图示 1） 。 4.1.2 用针规 NO GO 端（图示中 in Gauge 1）置 于产品对应孔内，任 Gauge 垂直落下（或 用手指以 100g 的力量轻敲 Pin Gauge 1 顶 端可落下）则判定 NG，反之则 OK（具体 操作参照图示 2） 。 备注： 当产品比针规重时， 以针规垂直自由下落 为 OK；当针规比产品重时，以产品垂直 自由下落为 OK。 4.2 孔、轴径测量： 4.2.1 测量操作人员必须依据：孔内径必须取整 个圆周的最小点读数，轴外径必须取整个 圆周的最大点读数，具体参照图示 2。 5. 操作结束后动作 将被测物及相关治具放回原位。 6. 简易故障排除要领 无 7. 注意事项 无 版本 A B 变更日期 2006.04.28 2011.12.27 变更内容 新制订 更新格式
文件编号：WI-QA-057 日 期：2011-12-27 第 1 页，共 1 页 制作：赖娟 审核：
版本 批准：
B
图示说明
图示 1
孔径的测量
内径量表使用方法
1、清洁、检查、校对 2、测量 （1）根据被测孔的公称尺寸，选择合适的测头 （2）用外径千分尺调零 （3）讲将测头放入被测孔径中，测量3-5个截面 （4）检验 3、记录
内径量表使用方法
注意：
1.、测量前先检查测量杆的 灵活性 2、测量时不要超过测量范 围 3、测头与被测表面要垂直
内径千分尺测量孔径
没有测力装置，测量压力的大小完全靠手的感觉
量规有通规和止规之分，通常成对使用。 通规控制作用尺寸，止规控制实际尺寸。
用塞规检验孔径
塞规是孔用极限量规，通规根据孔的下极限尺寸确定 止规根据孔的上极限尺寸设计。
回顾
解答
1、量具选择 该零件主要测量Φ25mm， Φ35mm， Φ44mm三个轴颈，由于外径尺寸
什么是孔？
孔是各种套筒类零件起支承或导向作用的最主要表面。
相关知识 1、孔径尺寸的识读 2、测量孔径的方法 3、数据处理 4、孔径尺寸合格性的判断
一、孔径尺寸识读
二、孔径的测量方法
1、用游标卡尺测量孔径 2、用内测千分尺测量孔径 3、用内径量表测量孔径 4、内径千分尺测量孔径 5、用塞规检验孔径
动微分筒使活动测头与被测工件接触。 3、数据记录
【2016年高考题】用测量范围25～50mm的内测千分尺测量30H 700.021mm的内孔。下图
所示的读数值为
，由此可判断该内孔尺寸是否合格。
用内径量表测量孔径
内径量表是用 相对法 测量内孔的一种常用量具。
分度值一般为0.01mm，测量范围一般有6-10mm、10-18mm、18-35mm、35-50mm 50-160mm、160-250mm、校对 2、测量 单手测量法：一量爪紧贴被测表面，另一量爪拉至内
针规测量孔径的方法
绵阳高新区经纬达科技有限公司设备操作规范设备名称针规功能测量孔径文件编号JWD-AOR-024设备型号厂商版本A0 页数 1 OF 2 一、目的：确保测量人员明白使用方法正确操作，避免损坏检测工具，提高测量结果的准确性。
二、说明：用于测量圆孔直径或槽宽，有特殊要求除外。
三、操作步骤：3.1使用针规时，戴上手指套或手套，以防生锈。
3.2选择适当的针规，多次测量，直到全通全止为准，取数值应取“全通”，“全止”值。
3.3将针规垂直工作，自动穿入孔径，即“全通”，针规于工件中不能掉落，即为“全止”。
3.4使用针规时，不可掉落地面，不要碰撞到针规。
3.5测量完，需给针规打防锈油，放入针盒。
四、圆孔直径测量及判断方法：4.1下限判定（入值）：（例如¢0.70±0.05mm）当¢0.65的针规能自由通过或通过后被卡住时则OK（如图a），如果¢0.65的针规能进入孔内，但在底部被挡住时（如图b），轻轻敲动部品，如针规又能继续通过时也判定此孔OK；如果不能继续下落时，判定此孔NG；但还需仔细观察针规的进入情况，看是否因为孔底批锋原因引起；如果因有批锋引起孔径偏小，还必须追加一个避开批锋的测量值，其孔的入值为通到批锋处的最大值，以供作为修模与否的参考。
设备名称针规功能测量孔径文件编号JWD-AOR-024设备型号厂商版本A0 页数 2 OF 24.2上限的判定（止值）：（例如¢0.70±0.05mm）当¢0.75的针规能自由通过或通过后被卡住时则孔径NG（如图c），不能通过时则OK（如图d）。
五、注意事项及保养：4.1使用时，必须戴上手套，不可用手触摸针规，防止生锈。
4.2使用前，先将针规油擦拭干净再用。
4.3测量完后，必须打油，放入针规盒内。
4.4不可碰撞或掉落地面。
六、点检项目：5.1是否在校验期内。
5.2是否生锈、少数或遗失。
5.3是否有损坏或碰伤。
单模光纤数值孔径的测量
光纤的数值孔径：
数值孔径NA 光纤数值孔径（NA）是光纤能接收光 辐射角度范围的参数，同时它也是表征光 纤和光源、光检测器及其它光纤耦合时的 耦合效率的重要参数，同时对连接损耗、 微弯损耗以及衰减温度特性、传输带宽等 都有影响。图中表示出阶梯多模光纤可接 收的光锥范围。
光纤的数值孔径大小与纤芯折射率，及纤芯－ 包层相对折射率差有关。从物理上看，光纤的数 值孔径表示光纤接收入射光的能力。NA越大，则 光纤接收光的能力也越强。从增加进入光纤的光 功率的观点来看，NA越大越好，因为光纤的数值 孔径大些对于光纤的对接是有利的。 但是NA太大时，光纤的模畸变加大，会影响光 纤的带宽。因此，在光纤通信系统中，对光纤的 数值孔径有一定的要求。通常为了最有效地把光 射入到光纤中去，应采用其数值孔径与光纤数值 孔径相同的透镜进行集光。
注意事项：
1.被测光纤两端制备清洁，平整光滑与光 纤轴垂直。 2.为了避免弯曲产生的模式转化和模辐射。 样品要摆放直 3.样品输出端到探测器的距离d必须大于光 纤直径
数据处理
实验结果分析： 观察实验结果图像，当入射角度大于 8°时，就不能再达到最大值的5%，所以： NAeff=sin 8°=0.1329 根据NAeff=0.975NAmax可以得到 NAmax=NAeff/0.975 =0.1363
（3）多模梯度折射率光纤 在纤芯中心轴线上折射率最大为n1， 沿着径向r向外围逐渐变小，直到包层变为 n2，这样光纤纤芯直径一般为50um。光线 以正弦形状沿着纤芯中心轴方向传播。
(4) 还有一些特殊光纤，如医疗和低速网 络中使用的光纤，参数为100/140和 200/230，以及98/1000规格的塑料光纤。
光纤的分类：
（1）单模光纤 单模光纤纤芯折射率n1保持不变,包层 折射率为n2，纤芯与包层界面有一个折射 率突变或阶跃。纤芯直径只有8~10um,包层 直径为125um，写成8/125,9/125等形式。 光线以直线形状沿着纤芯中心轴线方向传 播，这种光纤只能传输一个模式。
圆形筛孔孔径测量方法
圆形筛孔孔径测量方法
圆形筛孔孔径的测量方法一般有以下几种：
1. 显微镜法：将筛网放在显微镜下，用目镜测量筛孔的直径，通过比较目镜刻度和筛孔直径的比例，计算出筛孔的实际直径。
2. 电子显微镜法：将筛网放在电子显微镜下，通过电子显微镜的高分辨率成像功能，可以精确地测量筛孔的直径。
3. 激光粒度分析法：将样品通过激光仪器进行分析，激光束穿过筛网，在另一侧的光电传感器上检测到散射光信号，通过信号处理，可以得到筛孔的直径。
4. 图像分析法：用数字相机或扫描仪拍摄筛网图像，通过图像处理软件对筛孔的形状和大小进行分析，得到筛孔的直径。
5. 比色法：将颗粒样品溶解在适当的溶液中，加入染料，根据染料吸收光谱的变化，可以推算出筛孔的直径。
测量孔径的方法 最小二乘法
测量孔径的方法最小二乘法
孔径是一种重要的参数，特别是在机械设计方面，对于孔径的准确测量至关重要，测量孔径常用的方法有最小二乘法。
最小二乘法是一种有效的数学方法，用于拟合数据、测量参数，特别是当数据量很大时，最小二乘法能够得出更为可靠的结果。
最小二乘法的基本原理是，在测量曲线的点尽量接近目标曲线，从而能够计算出最优曲线参数。
在测量孔径方面，最小二乘法首先需要收集一定量的孔径数据，这些数据是孔径大小、材料属性以及加工工艺等综合因素所构成的。
收集到的数据以及目标孔径输入计算机程序后，程序便可以计算最优曲线参数，从而求出最合适的孔径测量方案。
此外，最小二乘法还可以用于测量孔径的变形情况，即通过测量不同位置的孔径，计算出不同孔径的变形情况。
这样就可以获得准确有效的孔径变形情况，辅助机械设计改善质量，提高制造效率。
最小二乘法是一种可靠有效的测量孔径方法，它能够根据不断变化的孔径测量状况，实时求出拟合程度最高的孔径拟合曲线，更精确的测量孔径变形情况，获得平整的孔壁，从而可以最大限度地满足机械产品的实际要求。
在实际应用中，需要用到最小二乘法的技术人员必须要掌握相关的数学概念，比如，线性方程，非线性方程，拟合函数等，进行有效的、准确的孔径测量，实现质量的控制及制造效率的提高。
最小二乘法是一种广泛应用于测量孔径的方法，它拥有准确性、
有效性、易操作等优势，能够以较低的成本和更好的效率，为机械制造行业提供快捷准确的孔径测量方案。
内径百分表测量孔径
内径千分尺又称接杆千分尺 内径千分尺的分度值：0.01㎜ 单杆型内径千分尺的测量范围：50～300㎜ 接杆型内径千分尺的测量范围：100～5000㎜
任务二 内径百分表测量孔径
游标卡尺
任务二 内径百分表测量孔径
内径百分表
组成:指示表、装有杠杆系统的测量装置
任务二 内径百分表测量孔径
内径百分表
任务二 内径百分表测量孔径
任务二 内径百分表测量孔径
测量步骤
1、根据被测孔径的大小正确选择可换测头，将可换测头装入 量脚并用螺母固定； 2、将百分表装入量杆，并使百分表预压0.3—1.0mm，即指针 偏转30—100小格，拧紧百分表的紧定螺母； 3、将外径千分尺调节至被测孔的最大极限尺寸，并锁紧，然 后把内径百分表测头置于千分尺的两测量面间，摆动内径百分 表，找到最小值，将百分表指针调到零位； 4、将调整好的内径百分表测头插入被测孔内,在孔的纵截面 内往复摆动测量杆,观察内径百分表指针的摆动情况，读出百分 表的最小值； 5、在孔的上、中、下三个截面内，互相垂直的两个方向上， 测六个点； 6、将测量结果填入实验报告用表中，进行相关数据处理并按 是否超出工件设计公差所确定的最大与最小极限尺寸，判断其 合格性；
测量范围与用途:内径百分表测量范围一般有６－10、 10－18、18－35、35－50、50－100和100－160mm等。 其主要用于以比较法测量孔径或槽宽。
任务二 内径百分表测量孔径
内径百分表 内径百分表的使用注意事项： １．内径百分表成套使用，百分表和测量杆 不可分开使用。 ２．在测量前必须根据被测工件的尺寸，选 用相应尺寸的测头。具有定心器的内径百分表， 在测量内孔时，只要将仪器按孔的轴线方向来 回摆动，其最小值，即为孔的直径。 3 ．不使用时，要摘下百分表，使表解除其 所有负荷，让测量杆处于自由状态。 4 ．百分表应成套保存与盒内，避免丢失与 混用。
测量多孔材料孔径大小的方法
测量多孔材料孔径大小的方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
