工业用水处理工作原理

工业用水处理工作原理

工业用水处理工作原理工业用水处理是指对工业生产中所使用的水进行处理,以达到符合生产要求的水质标准。

工业用水处理的工作原理可以分为物理处理、化学处理和生物处理三个方面。

物理处理是指通过物理方法对水进行处理,主要包括澄清、过滤、沉淀和离子交换等过程。

澄清是将水中的悬浮物、浮游生物等颗粒物去除的过程,常用的方法有沉淀、过滤和离心。

过滤是通过过滤介质,如砂子、炭、滤纸等,将水中的杂质截留下来,获得清澈的水。

沉淀是利用物理方法将悬浮物沉降到底部,再将清水取出的过程。

离子交换是利用离子交换树脂对水中的离子进行交换,以去除水中的硬度离子、重金属离子等。

化学处理是指通过添加化学药剂对水进行处理,以改善水质。

常用的化学药剂有消毒剂、pH调节剂、絮凝剂和螯合剂等。

消毒剂可用于杀灭水中的细菌、病毒和其他微生物,常用的消毒剂有氯气、次氯酸钠等。

pH调节剂用于调节水的酸碱度,以适应不同的生产工艺要求。

絮凝剂可用于聚集水中微小颗粒,使其形成较大的絮凝物,便于后续的澄清和过滤。

螯合剂可与水中的金属离子形成络合物,以减少金属离子对生产设备的腐蚀和污染。

生物处理是指通过利用微生物对水进行处理,以降解水中的有机物和污染物。

常用的生物处理方法有好氧处理和厌氧处理。

好氧处理是指在充足供氧条件下,利用好氧微生物降解水中的有机物,产生二氧化碳和水。

厌氧处理是指在缺氧或无氧条件下,利用厌氧微生物降解水中的有机物,产生甲烷和二氧化碳。

生物处理的优势在于能够将有机物降解为无机物,并且能够适应水质波动较大的情况。

除了物理、化学和生物处理外,工业用水处理还需要考虑水的循环利用和废水处理等问题。

水的循环利用可以通过回收再利用水来减少对自然水资源的消耗,同时也能减少废水的排放。

废水处理则是对产生的废水进行处理,以达到环境排放标准或再利用标准。

工业用水处理的工作原理主要包括物理处理、化学处理和生物处理三个方面。

通过合理应用这些处理方法,可以有效地改善水质,满足不同工业生产的要求。

《环境工程学》第二章 水的物理化学处理方法 (2)

《环境工程学》第二章   水的物理化学处理方法 (2)
气浮法缺点:
电耗较大,设备的维修与管理工作量增加,减压阀、释 放器、射流器等易被堵塞。 受天气条件影响大,浮渣怕较大风雨的袭击。
(一)混凝过程的理论基础
1、胶体的稳定性和胶体结构
双电层理论:Stern于1924年提出
• 胶核:由不溶于水的分散相物质分子组成
• 电位离子 • 反离子层
双电层
• 固定层(反离子吸附层+电位离子)
• 扩散层
2、胶体的脱稳
不同的化学药剂能使胶体以不同的方式脱稳。 根据4位学者的DLVO理论,脱稳机理可归结为以下四种: • 压缩双电层:投加电解质,降低电动电位,缩小扩散层厚度; • 吸附电中和作用:中和部分或全部电荷,减小静电斥力; • 吸附架桥作用 • 网捕作用:金属离子水解和聚合,形成氢氧化物胶体状沉淀物。
第二章 水的物理化学处理方法
第二节 水中悬浮物质和胶体物质的去除
一、沉淀
各种沉淀池的比较
机械
根据不同废水的性质以及沉淀池的形式,可参考以下设计参数:
沉淀池的设计参数
二、混凝
去除对象:自然沉降法不能去除的悬浮微粒及胶体污染物。 混凝包括两个步骤:P115
• 凝聚:使胶体脱稳并聚集为微絮粒; • 絮凝:微絮粒通过吸附、卷带和桥连而成长为更大的絮体。
根据泥渣与水的接触方式,可分为两大类: • 泥渣循环分离型:机械加速澄清池,水力循环澄清池; • 悬浮泥渣过滤型:普通悬浮澄清池,脉冲澄清池;
(一)机械加速澄清池
五个主要组成部分: 一次混合反应区;二次混合反应区;导流筒;分离室;泥渣浓缩区
配水槽
优点:效率较高,运行比较稳定,对原水水质和水量的变化适应性较强,操作较方便。
滤料越小,沉降面积越大;滤速越小,水流越平稳;均利于 沉降;

《环境工程学》第二章 水的物理化学处理方法 (2)

《环境工程学》第二章   水的物理化学处理方法 (2)

(二)水力循环澄清池
主要组成部分:
• 喷嘴 • 混合室 • 喉管 • 第一反应室
• 第二反应室 • 集水槽 • 污泥斗
优点:无需机械搅拌设备,运行管 理较方便;锥底角度大,排泥效果 好。
缺点:反应时间短,运行不够稳定, 不能适应于大水量。
(三)悬浮澄清池
(四)脉冲澄清池
先充水后排空
四、过滤 P128
浮颗粒,使其随气泡浮升到水面,从而加以分离去除。 分离对象:疏水性细微固体或液体悬浮物质,如细沙、纤维、藻类 及乳化油滴等。
药剂浮选法:在废水中投加浮选药剂,选择性地将亲水性的
污染物变为疏水性物质,从而将其去除。 分离对象:亲水性固体悬浮物及重金属离子等。 浮选剂种类很多,如松香油、煤油产品、脂肪酸盐等表面活性剂等。 应根据被处理水的性质通过试验选择。
粒径较大的颗粒,以阻力截留为主——表面过滤; 细微悬浮物,以重力沉降和接触絮凝为主——深层过滤。
粒状介质的过滤机理:
1、阻力截留(筛滤作用)
由被截留的固体颗粒所构成的一层滤膜起主要的过滤作用; 悬浮物粒径越大,表层滤料和滤速越小,滤膜的截污能力越
强;
2、重力沉降
滤料层中众多的滤料表面提供了巨大的沉降面积,形成无数 小沉淀池;
侧视立面图 俯视平面图
三、澄清 P126
澄清池是同时完成混合、反应以及絮凝体与水的分离这三个过 程的一种专门设备。
• 澄清池中起到截留分离杂质颗粒作用的介质是呈悬浮状态的泥 渣;
• 微小絮体在运动过程中与相对巨大的悬浮泥渣接触碰撞后,被 吸附在泥渣颗粒表面而被迅速除去;
• 保持悬浮状态的、浓度稳定且均匀分布的泥渣区是决定澄清处 理效果的关键所在。
气浮法应用: 废水处理中用于洗煤水、石油、造纸、食品和电镀等工 业废水的处理; 给水处理中,常用来作为饮用水的前处理措施,如含藻 的湖水或水库水,低温低浊水等。

《水处理技术》电子教案

《水处理技术》电子教案

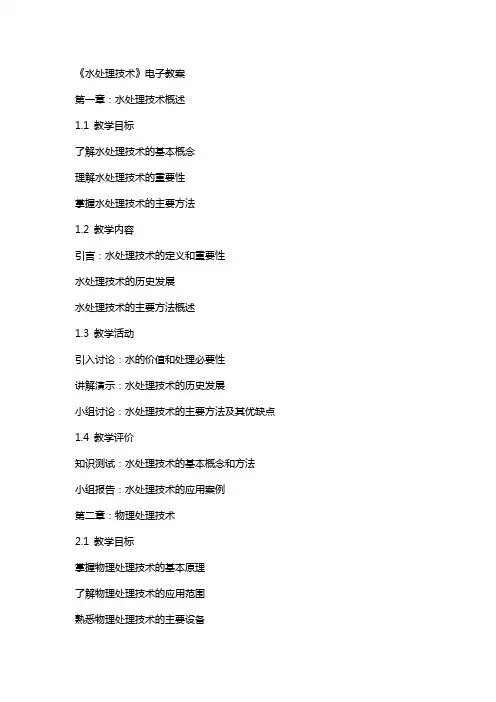

《水处理技术》电子教案第一章:水处理技术概述1.1 教学目标了解水处理技术的基本概念理解水处理技术的重要性掌握水处理技术的主要方法1.2 教学内容引言:水处理技术的定义和重要性水处理技术的历史发展水处理技术的主要方法概述1.3 教学活动引入讨论:水的价值和处理必要性讲解演示:水处理技术的历史发展小组讨论:水处理技术的主要方法及其优缺点1.4 教学评价知识测试:水处理技术的基本概念和方法小组报告:水处理技术的应用案例第二章:物理处理技术2.1 教学目标掌握物理处理技术的基本原理了解物理处理技术的应用范围熟悉物理处理技术的主要设备2.2 教学内容物理处理技术的定义和原理常用的物理处理技术:过滤、沉淀、浮选等物理处理技术的主要设备及其工作原理2.3 教学活动讲解演示:物理处理技术的基本原理实验室实践:物理处理技术的操作演示小组讨论:物理处理技术的应用案例2.4 教学评价知识测试:物理处理技术的基本原理和设备实验室报告:物理处理技术的操作实践第三章:化学处理技术3.1 教学目标理解化学处理技术的基本原理掌握化学处理技术的应用方法熟悉化学处理技术的主要药品3.2 教学内容化学处理技术的定义和原理常用的化学处理技术:消毒、絮凝、中和等化学处理技术的主要药品及其作用3.3 教学活动讲解演示:化学处理技术的基本原理实验室实践:化学处理技术的操作演示小组讨论:化学处理技术的应用案例3.4 教学评价知识测试:化学处理技术的基本原理和药品实验室报告:化学处理技术的操作实践第四章:生物处理技术4.1 教学目标理解生物处理技术的基本原理掌握生物处理技术的应用方法熟悉生物处理技术的主要微生物4.2 教学内容生物处理技术的定义和原理常用的生物处理技术:好氧消化、厌氧消化、活性污泥等生物处理技术的主要微生物及其作用4.3 教学活动讲解演示:生物处理技术的基本原理实验室实践:生物处理技术的操作演示小组讨论:生物处理技术的应用案例4.4 教学评价知识测试:生物处理技术的基本原理和微生物实验室报告:生物处理技术的操作实践第五章:水处理技术的综合应用5.1 教学目标理解水处理技术之间的相互关系掌握水处理技术的综合应用方法熟悉水处理技术在实际工程中的应用案例5.2 教学内容水处理技术之间的相互关系和综合应用常用的水处理技术组合方案及其优缺点水处理技术在实际工程中的应用案例5.3 教学活动讲解演示:水处理技术之间的相互关系和综合应用案例分析:水处理技术在实际工程中的应用案例小组讨论:设计一个水处理方案5.4 教学评价知识测试:水处理技术之间的相互关系和综合应用小组报告:设计的水处理方案及可行性分析第六章:水处理技术的经济性和环境影响6.1 教学目标理解水处理技术经济性的重要性掌握评估水处理技术经济性的方法了解水处理技术对环境的影响6.2 教学内容水处理技术经济性的概念和影响因素经济性评估方法:成本效益分析、生命周期成本分析等水处理技术对环境的影响:能耗、污泥产量、化学物质排放等6.3 教学活动讲解演示:水处理技术经济性的概念和影响因素案例分析:经济性评估方法的应用小组讨论:水处理技术对环境的影响及其可持续发展6.4 教学评价知识测试:水处理技术经济性和环境影响的基本概念小组报告:针对特定水处理技术的环境影响和经济性评估第七章:水处理技术的法规和标准7.1 教学目标了解水处理技术相关的法规和标准理解法规和标准对水处理技术的影响掌握获取和应用法规标准的方法7.2 教学内容水处理技术相关的国内和国际法规和标准法规和标准对水处理技术的要求和影响获取和应用法规标准的方法和工具7.3 教学活动讲解演示:水处理技术相关的法规和标准案例分析:法规和标准对水处理技术应用的具体影响小组讨论:如何获取和应用法规标准7.4 教学评价知识测试:水处理技术相关法规和标准的基本内容小组报告:针对特定水处理技术应用的法规和标准分析第八章:水处理技术的创新与发展8.1 教学目标理解水处理技术创新的重要性掌握水处理技术最新的发展趋势熟悉水处理技术创新的应用案例8.2 教学内容水处理技术创新的概念和重要性水处理技术最新的发展趋势:纳米技术、生物技术等水处理技术创新的应用案例:新型絮凝剂、高效生物反应器等8.3 教学活动讲解演示:水处理技术创新的概念和重要性案例分析:水处理技术最新发展趋势的应用小组讨论:水处理技术创新的应用案例分析8.4 教学评价知识测试:水处理技术创新的基本概念和发展趋势小组报告:针对特定水处理技术创新的应用案例分析第九章:水处理技术的案例研究9.1 教学目标理解水处理技术案例研究的重要性掌握水处理技术案例研究的方法熟悉水处理技术案例研究的应用案例9.2 教学内容水处理技术案例研究的概念和重要性水处理技术案例研究的应用案例:城市污水处理、工业废水处理等9.3 教学活动讲解演示:水处理技术案例研究的概念和方法实验室实践:水处理技术案例研究的操作演示小组讨论:水处理技术案例研究的应用案例分析9.4 教学评价知识测试:水处理技术案例研究的基本概念和方法实验室报告:水处理技术案例研究的操作实践第十章:水处理技术的未来挑战10.1 教学目标理解水处理技术面临的未来挑战掌握应对未来挑战的方法和策略熟悉未来挑战的应用案例10.2 教学内容水处理技术面临的未来挑战:人口增长、气候变化、资源短缺等应对未来挑战的方法和策略:技术创新、政策制定、可持续发展等水处理技术未来挑战的应用案例:海淡化、雨水收集利用等10.3 教学活动讲解演示:水处理技术面临的未来挑战案例分析:应对未来挑战的方法和策略的应用小组讨论:水处理技术未来挑战的应用案例分析10.4 教学评价知识测试:水处理技术未来挑战的基本概念和应对方法小组报告:针对特定水处理技术未来挑战的应用案例分析重点和难点解析一、第一章至第五章的教学内容涵盖了水处理技术的基本概念、方法、设备和应用,这是理解水处理技术的基础。

第2章 水的物理化学处理方法

第2章 水的物理化学处理方法

4、理想沉淀池
简化的理想状态:
A B C
池内各过水断面 的水平流速相同
进水中的悬浮颗 粒沿水深呈均匀 分布,其水平分 速与水流相同, 并以等速下沉
悬浮颗粒落到池 底即认为被除去
理想的沉淀池示意图
进水区
O
出水区
O' H h

u 沉淀区 x x' 污泥区
L
过流率q0的计算 如果沉淀池容积为V(m3),池表面积 为A(m2),进水流量为Q(m3/s) t0=H/u0 V=HA V=Qt0 u0=Q/A 令 q0=Q/A 过流率q0:也称之为表面负荷 ,可以看 作每天每1m2的沉淀池表面积上所流经 的水量(m3/m2· s)。


絮凝沉降实验
3、拥挤沉降和压缩沉降

当水中悬浮物质的浓度很高时,颗粒间 隙相应减小,在沉降过程中会产生颗粒彼此 干扰的拥挤沉降现象。同时,沉速较快的颗 粒下沉所置换的液体体积的上涌也会对周围 颗粒的下沉产生影响。因此,颗粒的实际沉 降速度应是自由沉降时的沉速减去液体的上 涌速度。经过一段时间后,上层逐渐变清而 下层的颗粒浓度增高,使上涌速度加大,最 终使全部颗粒以接近相同的沉速下沉,这种 沉降过程称之为压缩沉降(成层沉降)。
管式离心机 盘式离心机 板式离心机
第二节 水中悬浮物质和胶体物质的去除

(一)沉淀理论基础
颗粒参数
自由沉降 不变,离 散状态 尺寸质 量渐大 颗粒相对 位置不变
下沉速度
不受干扰
产生条件 初沉池初 期沉淀 初沉池后期沉淀 和二沉初期
沉降类型
絮凝沉降 拥挤沉降
渐大
界面沉速 二沉池后期
压缩沉降
颗粒挤压
采用机械排泥, 适用于地下水 运行较好,管 池内水流不易稳定;机 位较高的地区; 辐流式 理简单,排泥 械排泥设备复杂,对施 适用于大型污 设备已有定型 工质量要求较高。 水处理厂。 产品

水的物理化学处理方法

水的物理化学处理方法

在进行离心分离时,离心力对悬浮颗粒的作用远远超过重力,因 而能大大强化悬浮颗粒的分离过程。分离因素越大,分离性能越好。
按离心力产生的方式不同,离心分离设备可分为两大类型: (l)水旋分离设备:容器固定不动,由沿切向高速进入器内的水流本身 造成的旋转来产生离心力。这类分离设备称为水力旋流器(或旋流分离器)。 常用的有压力式和重力式两种。 (2)器旋分离设备:依靠容器的高速旋转带动器内水流旋转来产生离心 力。它们就是常称的离心机。
截留污物的数量与格栅缝隙宽度有关,对于生活污水处理,格栅截 留污物的大致数量为:
缝隙宽度10 ~25 mm时,污物量22 ~ 60L/(1000m3) 缝隙宽度25 ~50 mm时,污物量5 ~ 22L/(1000m3) 缝隙宽度50 ~70 mm时,污物量2 ~ 5L/(1000m3)
截留污物的处理方法有填埋、土地卫生堆弃、堆肥发酵、焚烧或与 其他有机污泥混合后送去消化等,也可将污物粉碎后送回到污水中,作 为可沉固体与初次沉淀地污泥合并处置。
格栅通常倾斜 50°~ 60°安置;也有按垂直与水平之比为1:3设 计的,这增加了有效的栅除表面积,也使清捞省力和防止过多的水头损 失,但占地较多。 通过格栅的水流速度应保持在0. 6 ~1.0 m/s之间,一般可取0. 7 m/s 为了避免造成塞水现象,栅后的渠底应比栅前低10 ~ 15 cm.
• 离心机 离心机的种类很多,
按分离因素a的大小可分为: 低速离心机(a<1 500) 中速离心机(a=1 500-3000) 高速离心机(a>3 000)
中、低速离心机又统称常速离心机。 在水处理工程中,常速离心机多用于污泥或化学沉渣的脱水,而高 速离心机(转速达5000-15000r/min)则适用于废水中乳化油的分离等。 按分离容器几何形状的不同,离心机又可分为转筒式离心机、管式离 心机、盘式离心机和板式离心机等。

工业废水深度处理技术教材

工业废水深度处理技术教材

工业废水深度处理技术教材第一章:工业废水处理概述工业废水是指在工业生产过程中所产生的含污染物和有害物质的废水,如果直接排放会对环境造成严重影响。

因此,对工业废水进行深度处理是保护环境、维护生态平衡的重要举措。

工业废水深度处理技术包括物理、化学、生物等各种方法,通过这些方法可以有效去除废水中的污染物,达到排放标准并实现资源化利用。

本教材将介绍工业废水深度处理的技术原理、方法和应用。

第二章:工业废水深度处理的主要技术2.1 物理处理技术物理处理技术是指通过物理方法实现废水中污染物的分离和去除,常用的物理处理技术包括沉淀、过滤、吸附等。

•沉淀是指利用重力作用使颗粒状或胶状悬浮物沉淀到底部,如沉淀池和沉淀柜。

•过滤是通过过滤介质将废水中的固体颗粒截留下来,如滤纸、滤网等。

•吸附是指利用吸附剂将废水中的溶解性有机物吸附到固体表面,如活性炭等。

2.2 化学处理技术化学处理技术是指通过化学方法实现废水中污染物的分解和转化,常用的化学处理技术包括氧化、还原、中和等。

•氧化是指利用氧化剂将废水中的有机物氧化为无机物,如臭氧氧化、高级氧化等。

•还原是通过还原剂将废水中的重金属离子还原为相对无毒的金属形态。

•中和是指将废水中的酸碱度调节至中性,通常使用碱性物质进行中和。

2.3 生物处理技术生物处理技术是指利用生物体如细菌、藻类等对废水中的有机污染物进行生物降解,将有机物转化为无机物或生物质,降低废水中的有机污染物浓度。

•好氧生物处理是在有氧条件下利用细菌将废水中的有机物降解为二氧化碳和水。

•厌氧生物处理是在无氧条件下利用厌氧菌将废水中的有机物降解为沼气、甲烷等产物。

第三章:工业废水深度处理技术的应用及发展趋势工业废水深度处理技术在工业生产中起着至关重要的作用,可以有效减少污染物的排放,保护环境,降低生产成本。

随着科学技术的不断进步,工业废水深度处理技术也不断得到改进和创新,趋向更加高效、节能、环保。

未来,随着环保意识的提升,工业废水深度处理技术必将迎来更加广阔的发展前景。

工业水处理技术与应用

工业水处理技术与应用

• 容限效应(低剂量效应,阀值效应)
• 很低浓度的阻垢分散剂可以阻止很高浓度的难 容盐形成晶体而析出,当其浓度增加到一定程 度后,阻垢效果不随阻垢分散剂增加而增加。
• 杀菌剂作用机理
• 1抑制细胞壁的合成 • 2改变细胞膜性质 • 3破坏呼吸作用 • 4与细胞组成物的作用 • 5破坏合成代谢 • 6破坏酶系统
混凝剂:能加快原水净化速度和提高原水净化效果的化学剂 一类是铝盐,如硫酸铝、聚合铝 一类是铁盐,三氯化铁、硫酸亚铁 助凝剂:促进混凝过程,提高凝聚效果,减少药剂使用量 常用如氯气、生石灰、聚丙烯酰胺等
2. 混凝剂的投加与调制
干投法:粉末直接投入水中 湿投法:
3. 混合
混合的目的主要是使原水中的悬浮颗粒物和胶体与药剂的 水解物迅速发生凝聚作用,混合过程直接影响反应、沉淀 效果。 主要混合方式有 1,水泵混合 2,管道混合 3,隔板混合 4,机械搅拌混合
断阳极过程或是阴极过程就能降低腐蚀
• 影响腐蚀的因素
• 1 PH值 6—8时对碳钢的腐蚀最小 • 2 硬度和碱度 硬度碱度高腐蚀小 • 3氯离子和硫酸根离子 起浓度增加腐蚀加快 • 4带有磁性和电荷的悬浮物 悬浮物多将导致垢下腐蚀 • 5 溶解氧 浓度高碳钢腐蚀性大 • 6 微生物 影响电极电位和浓差电池的变化,促进腐蚀。
3浊度
对浊度高的水混凝剂的主要作用是起到吸附架桥作用,使悬浮物沉淀
第二章 锅炉水处理
本章将重点讨论锅炉水处理 中的软化、脱盐、除氧、锅 炉内处理、凝结水回收和节 水有关问题
第一节 目的及意义
采取有效措施,保证锅炉水、汽品质, 防止锅炉结垢、腐蚀,消除水汽共沸现 象,使锅炉在安全、正常、经济条件下 平稳运行。
22.45MP

【3】第二章 水的物理化学处理方法(3)

【3】第二章 水的物理化学处理方法(3)
软化 Na+型阳离子交换柱
除盐
H+型阳离子交换柱 OH-型阳离子交换柱
6、离子交换法在处理工业废水中的应用
离子交换法近年来被广泛地应用于回收工业废 水中的有用物质和去除有毒物质。
【1】处理含铬废水 含铬废水是一种常见的废水,主要含有以 CrO42-和 Cr2O72-形态存在的六价铬以及少量的以Cr3+形态存在的 三价铬。经预处理后,可用阳树脂去除三价铬离子和其 他阳离子,用阴树脂去除六价铬离子,并可回收铬酸, 实现废水在生产中的循环使用。
再生剂的选择
• 强酸性阳离子交换树脂可用HCl或H2SO4等强酸及
NaCl、Na2SO4等再生。
• 弱酸性阳离子树脂可以用HCl、H2SO4等再生。
• 强碱性阴离子交换树脂可用NaOH等类强碱及NaCl
再生,
• 弱碱性阴离子树脂可以用NaOH、Na2CO3、
NaHCO3等再生。
5、离子交换法在给水处理中的应用
环 境 工 程 学
第二章 水的物理化学处理方法
水中的杂质:ห้องสมุดไป่ตู้
粗大颗粒物质:格栅、筛网、沉砂 按颗粒的大小 悬浮物质和胶体物质:沉淀、混凝 溶解性物质
第二章 水的物理化学处理方法
第三节 水中溶解物质的去除
一、水的软化和除盐
二、离子交换法
三、吸附法
四、膜分离技术
第三节 水中溶解物质的去除
天然水体 阳离子 阴离子 溶解气体 Ca2+、Mg2+、Na+、K+ CO32-、HCO3- 、SO42-、ClO2、CO2
3、水质对树脂交换能力的影响
1)悬浮物和油脂
• 废水中的悬浮物会堵塞树脂孔隙,油脂会包住树 脂颗粒,都会使交换能力下降。因此当这些物质 含量较多时,应进行预处理。预处理的方法有过 滤、吸附等。

水污染处理——物理处理

水污染处理——物理处理

曝气沉砂池的设计参数
• 水平流速一般取0.08~0.12m/s。 • 污水在池内的停留时间为4~6min;雨天最大流量时为1-3
min。如作为预曝气,停留时间为10~30min。 • 池的有效水深为2~3m,池宽与池深比为1~1.5,池的长宽
筛网
形式 振动筛网 水力筛网
作用 用于废水处理或 短小纤维的回收
2.3.1 沉淀基础理论
沉淀法是利用水中悬浮颗粒的可沉降性能,在重力 作用下产生下沉作用,以达到固液分离的一种过程。
沉淀处理工艺的四种用法
沉砂池:用以去除污水中的无机易沉物。
初次沉淀池:较经济地去除,减轻后续生物处理构 筑物的有机负荷。 二次沉淀池:用来分离生物处理工艺中产生的生物 膜、活性污泥等,使处理后的水得以澄清。 污泥浓缩池:将来自初沉池及二沉池的污泥进一步浓缩, 以减小体积,降低后续构筑物的尺寸及处理费用等。
悬浮颗粒浓度较高(5000mg/L以上); 颗粒的沉降受到周围其他颗粒的影响,颗粒间 相对位置保持不变,形成一个整体共同下沉, 与澄清水之间有清晰的泥水界面。二次沉淀池 与污泥浓缩池中发生。
根据水中悬浮颗粒的凝聚性能和浓度, 沉淀可分成四种类型
自由沉淀 絮凝沉淀 拥挤沉淀 压缩沉淀
悬浮颗粒浓度很高;颗粒相互之间已挤压成 团状结构,互相接触,互相支撑,下层颗粒 间的水在上层颗粒的重力作用下被挤出,使 污泥得到浓缩。二沉池污泥斗中及浓缩池中 污泥的浓缩过程存在压缩沉淀。
选用栅条间距的原 则:不堵塞水泵和水处 理厂、站的处理设备。
格栅的 工作原理
格栅清渣方法
人工清除
与水平面倾角: 450~600
设计面积应采用较大 的安全系数,一般不小于 进水渠道面积的2倍,以 免清渣过于频繁。

第二章习题--水的物理化学处理方法

第二章习题--水的物理化学处理方法

第二章 水的物理化学处理方法2-1 自由沉淀、絮凝沉淀、拥挤沉淀与压缩沉淀各有什么特点?说明它们的内在区别和特点。

悬浮颗粒在水中的沉降,根据其浓度及特性,可分为四种基本类型:自由沉淀:颗粒在沉降过程中呈离散状态,其形状、尺寸、质量均不改变,下沉速度不受干扰。

絮凝沉淀:沉降过程中各颗粒之间相互粘结,其尺寸、质量会随深度增加而逐渐增大,沉速亦随深度而增加。

拥挤沉淀:颗粒在水中的浓度较大,颗粒间相互靠得很近,在下沉过程中彼此受到周围颗粒作用力的干扰,但颗粒间相对位置不变,作为一个整体而成层下降。

清水与浑水间形成明显的界面,沉降过程实际上就是该界面下沉过程。

压缩沉淀:颗粒在水中的浓度很高时会相互接触。

上层颗粒的重力作用可将下层颗粒间的水挤压出界面,使颗粒群被压缩。

2-2 水中颗粒的密度s =2.6 3/g cm ,粒径d=0.1 mm ,求它在水温10 ℃情况下的单颗粒沉降速度。

解:6.7×10-3m/s 。

2-3 非絮凝性悬浮颗粒在静止条件下的沉降数据列于表2-22中。

试确定理想式沉淀池过流率为1.8m 3/m 2h 时的悬浮颗粒去除率。

试验用的沉淀柱取样口离水面120cm 和240cm 。

ρ表示在时间t 时由各个取样口取出的水样中悬浮物的浓度,ρ0代表初始的悬浮物浓度。

2-4 生活污水悬浮物浓度300mg/L ,静置沉淀试验所得资料如表2-23所示。

求沉淀效率为65%时的颗粒截留速度。

2-5 污水性质及沉淀试验资料同习题2-4,污水流量1 000m 3/h ,试求:(1)采用平流式、竖流式、辐流式沉淀池所需的池数及澄清区的有效尺寸; (2)污泥的含水率为96%时的每日污泥容积。

解:以平流式沉淀池为例:6座池子,长24m ,宽5m ,有效水深1.8m 。

污泥的含水率为96%时的每日污泥容积19.5m 3。

2-6 已知平流式沉淀池的长度L=20m ,池宽B=4m ,池深 H=2m 。

今欲改装成斜板沉淀池,斜板水平间距10cm ,斜板长度l =1 m ,倾角60°。

水的物理化学处理法

水的物理化学处理法
高出污泥层面0.5m以上。 水流入沉淀池后应尽快消能,防止在池内形成短流
或股流。设置整流装置。
2.沉淀区
如前所述,要降低沉淀池中水流的紊流性指标 Re数和提高水流的弗劳德数(Fr),必须设法减 少水力半径R,采用导流墙,对平流式沉淀池进 行纵向分格等,均可减小水力半径,改善水流条 件。
Re = vR/ Fr =v2/Rg
• 混凝是通过向废水中投加混凝剂(coagulant),破 坏胶体的稳定性,使细小悬浮颗粒和胶体微粒聚集 (aggregation)成较粗大的颗粒而沉降与水分离,使 废水得到净化。
• 混凝包括凝聚和絮凝两个步骤。
(二)废水中胶体颗粒的稳定性及脱稳机理
1. 胶体的特点:
• 粒径小,一般直径为10-3-10-6mm; • 布朗运动,颗粒在废水中受水分子热运动的碰撞
(1)压缩双电层作用
胶粒与溶液主体之间胶粒剩余电荷的存在,所产 生的电位,称为ζ电位。ζ电位越高,胶粒也就越 稳定;若ζ电位越低或接近于零,易于相互接触 粘合而沉降。
当分散系中加入某种絮凝剂,使胶团ζ电位降低 或消除,胶粒相互聚集成絮体,各分散的絮体又 相互凝聚成大絮体而沉降。
(2)吸附电中和机理(electrical neutralization)
斜板(管)沉淀池的应用:
一般应用于给水处理厂和一些工业废水处理厂如选矿废水、 含油污水隔油池较多
二、混凝
☺ 混凝原理和用途 ☺ 废水中胶体颗粒的稳定性及脱稳机理 ☺ 混凝剂与助凝剂 ☺ 混凝的工艺过程 ☺ 投药方法及设备 ☺ 混合与反应 ☺ 影响混凝的因素
(一)混凝原理和用途
• 混凝的主要对象是废水中的细小悬浮颗粒和胶体微 粒(colloidal matters),这些颗粒用自然沉降法很 难从水中分离出去。

《环境工程学》第二章 水的物理化学处理方法

《环境工程学》第二章   水的物理化学处理方法

如果只设置一套格栅,则应 设置溢流旁通道。
机械格栅
(二)筛网
去除水中纤维、纸浆、藻类等稍小的杂物; 转鼓式,旋转式,转盘式,振动筛等; 截留粒度<10mm的细碎悬浮物,多用于工业废水预处理。
(三)微滤机
是一种截留细小悬浮物的筛网过滤装置。
占地面积小,过滤能力大,操作方便; 可用于自来水厂原水过滤,去除藻类、
表面负荷仅25~30 m3/(m2·h).
(三)离心机
常速(低速、中速)、高速离心 机;
转筒式、管式、盘式、板式离心 机等。
第二节 水中悬浮物质和胶体物质的去除
P88
一、沉淀 (一)沉淀的基本类型 (1)自由沉降
颗粒之间呈离散状态,互不聚合,单独进行沉降; 其形状、尺寸、质量等均不改变; 如:沉砂池及初次沉淀池的初期沉降。
设计最小沉速u0
u=1.74*10-2 m/min x0=54%
(二)沉淀池
1、平流式沉淀池 最早、最常用的形式,适用于较大流量的水处理厂; 沉淀池底微有坡度,一般为0.01~0.02。 沉淀池进口的整流措施:采用挡板、穿孔墙、淹没孔,或组合式; 出口:常采用溢流式集水槽、淹没孔口、锯齿形三角堰口等。
斜板沉淀池/斜管沉淀池(蜂窝形或波纹形管); 浅池沉降原理:沉淀池越浅,沉淀时间越短; 增加了沉淀池面积,缩短了沉淀时间,改善了水力条件, 因此可大幅度提高处理能力。
根据水流和泥流的相对方向,可分为: 异向流(逆向流)、同向流、侧向流(横向流)
斜板/斜管沉淀池缺点: 当泥量增加时,若排泥不畅,易产生泛泥现象,出水水质恶化; 水流停留时间短,耐冲击负荷的能力较差; 斜板/斜管施工要求高,易变形、积泥,需用高压水定期冲刷; 上部易滋生大量藻类,影响运行及水质。

第二章水的物理化学处理方法0309

第二章水的物理化学处理方法0309

2.重力分离法:沉砂池、沉淀池、隔油池与气浮池。
3.离心分离法:离心机与漩流分离器。
2.1 隔栅与筛网
• 一、隔栅
作用:拦截污水中粗大悬浮或漂浮状态污染物, 保护后续处理设施 安装位置:格栅设在污水处理厂中所有处理构筑 物之前,或设在泵站之前。 去除对象:用以截留废水中粗大的悬浮物和漂浮 物,以免堵塞水泵及处理构筑物的管道。 结构形式:平面格栅和曲面格栅
2、折流式调节池
• 3、线内水量调节池
4、强制式调节池
三、调节池的设计计算
调节池的容积 调节池的容积主要根据废水流量、浓度变化及均和程度 决定。 设计时应考虑几种情况: ①水质变化不大,仅调节水量的调节池; ②水质和流量变化均不规则变化。 当无流量变化资料时,调节池可按平均时流量的6-8小 时计算。(停留时间6-8小时)
沉淀处理应用的位置
用于废水的预处理-沉砂池
用于污水进入生物处理构筑物前的初步处理 -初次沉淀池 用于生物处理后的固液分离-二次沉淀池 用于污泥处理阶段的污泥浓缩-污泥浓缩池
一、沉淀基本理论
1、沉淀类型
(1)自由沉淀:离散颗粒、沉速不变
(沉砂池、初沉池前期)
(2)絮凝沉淀:絮凝性颗粒,沉速增加(初沉 池后期、二沉池前期、给水混凝沉淀)
• 1、隔栅的类型及应用
(1)人工清渣的隔栅
一般采用直栅条平行焊制而成,栅条间距 20~40mm,安装倾角45~60度,隔栅间应设 置操作平台。
• (2)机械清渣的隔栅SCLLX\移动伸缩臂式 格栅除污机.
• 下图为用于预处理的HUBER ROTAMAT 隔栅,废水从固定栅鼓内流出鼓外时,超 过缝宽的悬浮物被截留,刮刀将悬浮物刮 到渣槽,由螺旋推进器卸走,形成干渣运 走

第二章 水的物理化学处理方法ppt课件

第二章 水的物理化学处理方法ppt课件
在层流状态下,CD=24/Re,
Re(雷诺数)= ρl ·u ·d/ μ 带入式中,整理得自由颗粒在静水中的运动公式 (亦称斯托克斯定律):
u1SLgd2 18
式中:μ——水的动力黏度。
斯托克斯定律:
u 1 SL gd2 18
由上式可知,颗粒沉降速度us与下述因素有关:
当ρs大于ρL时,ρs-ρL为正值,颗粒以us下沉; 当ρs与ρL相等时,u=0,颗粒在水中呈悬浮状态,
需单独设排泥管各自排泥, 及地质较差的地区;
力较强;
操作工作量大,采用机械
排泥,机件设备和驱动件 2. 适用于大、中、小
水面的颗粒不能沉到池底
,会随水流出,如左下图
中轨迹xy″所示;而当其
位于水面下的某一位置时
,它可以沉到池底而被去
除,如图中轨迹x′y所示

说明对于沉速u小于指定颗 粒沉速u0的颗粒,有一部
. 分会沉到池底被去除。
上页图的运动迹线中的相似三角形存在着如下的关系:
v/u0 L/H
vu0(L/H)
将上式带入式中 v q v/A ' q v/H b 并简化后得出
8.核算最小流速vmin
式中:h’3 ——贮砂斗高度,m; S1,S2 ——贮砂斗上口和
下口的面积。
vmin qvmi/nn 1A min
式中:qvmin ——设计最小流量,
m3/s;
6.贮砂室的高度h3 设采用重力排砂,池底坡度i=
n1——最小流量时工作
的沉砂池数目;
6%,坡向砂斗,则
Amin ——最小流量时沉砂
式中:v——颗粒的水平分速;
vqv/A 'qv/H (b)
qv——进水流量; A′——沉淀区过水断面

第二章工业废水的物理处理

第二章工业废水的物理处理

第二章工业废水的物理处理第一节 均和调节工业废水在一天之内水质水量波动很大,废水的水质数量变化对排水设施及废水处理设备,特别是对生物处理设备正常发挥净化功能是不利的,甚至还可能破坏这些设备,所以在废水处理之前,要设均和调节池,简称调节池,以此为后续处理过程提供最优条件。

一、均量池——均化水量;实际是一座变水位的贮水池,来水为重力流,出水用泵抽。

池中最高水位不高于进水管的设计水位,水深一般为2米左右,最低水位为死水位。

(1)平均流量工业废水通常以平均流量为设计的依据。

Q –––为周期T 内的平均流量, m3/h 。

(2)图解法求调节池体积A .绘出工作周期T 内的累计流量曲线;B .用直线连接曲线的起点O 和终点A ,直线OA 为提升泵的出水累计水量;C .平行OA 作流量累计曲线的两条外切线,两切线的竖直长度即为有效容积。

Tt q T W Q Ti i i T∑===0Q平均流量曲线(h)(h)m 池中水量(m )二、均质池——均化水质;均化池中水流每一质点的流程则由短到长,都不相同,再结合进出水槽的配合布置,使前后时程的水得以相互混合,取得随机均质的效果。

均质池的任务是对不同时间或不同来源的废水进行混合,使流出水质比较均匀,均质池又称水质调节池,也称均和池或均质池。

作用:为减少浓度对处理系统的冲击。

常见的均质池有:穿孔导流槽式均质池,带折流墙的均质池,圆形均质池,差流式均质池等。

均质池容积计算公式:V=∑qitit=△t(Si 2)∕2(Se2)三、均化池——既均量,又均质;在池中设置搅拌装置,出水泵的流量用仪表控制。

如采用表面曝气机或鼓风曝气时,除可使悬浮物不致沉淀和出现厌氧情况外,还可以有预曝气的作用,能改进初沉效果,减轻曝气池负荷。

Patterson和Menez提出了一种方法,用以确定当废水流量与强度均作随机变化时均化池的参数,池内物料平衡为:物料平衡方程:C 1QT+CV=C2QT+C2VQ–––取样间隔时间内的平均流量;C1–––取样间隔时间内进入调节池污物的浓度;T–––取样间隔时间;C–––取样间隔开始时调节池内污物的浓度;V–––调节池的容积;C2–––取样间隔时间终了时间内出水污物的浓度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第二章工业废水的物理处理第一节 均和调节工业废水在一天之内水质水量波动很大,废水的水质数量变化对排水设施及废水处理设备,特别是对生物处理设备正常发挥净化功能是不利的,甚至还可能破坏这些设备,所以在废水处理之前,要设均和调节池,简称调节池,以此为后续处理过程提供最优条件。

一、均量池——均化水量;实际是一座变水位的贮水池,来水为重力流,出水用泵抽。

池中最高水位不高于进水管的设计水位,水深一般为2米左右,最低水位为死水位。

(1)平均流量工业废水通常以平均流量为设计的依据。

Q –––为周期T 内的平均流量, m3/h 。

(2)图解法求调节池体积A .绘出工作周期T 内的累计流量曲线;B .用直线连接曲线的起点O 和终点A ,直线OA 为提升泵的出水累计水量;C .平行OA 作流量累计曲线的两条外切线,两切线的竖直长度即为有效容积。

Tt q T WQ Ti i i T ∑===0Q平均流量曲线(h)(h)m )池中水量(m )二、均质池——均化水质;均化池中水流每一质点的流程则由短到长,都不相同,再结合进出水槽的配合布置,使前后时程的水得以相互混合,取得随机均质的效果。

均质池的任务是对不同时间或不同来源的废水进行混合,使流出水质比较均匀,均质池又称水质调节池,也称均和池或均质池。

作用:为减少浓度对处理系统的冲击。

常见的均质池有:穿孔导流槽式均质池,带折流墙的均质池,圆形均质池,差流式均质池等。

均质池容积计算公式:V=∑qitit=△t(Si 2)∕2(Se2)三、均化池——既均量,又均质;在池中设置搅拌装置,出水泵的流量用仪表控制。

如采用表面曝气机或鼓风曝气时,除可使悬浮物不致沉淀和出现厌氧情况外,还可以有预曝气的作用,能改进初沉效果,减轻曝气池负荷。

Patterson和Menez提出了一种方法,用以确定当废水流量与强度均作随机变化时均化池的参数,池内物料平衡为:物料平衡方程:C 1QT+CV=C2QT+C2VQ–––取样间隔时间内的平均流量;C1–––取样间隔时间内进入调节池污物的浓度;T–––取样间隔时间;C–––取样间隔开始时调节池内污物的浓度;V–––调节池的容积;C2–––取样间隔时间终了时间内出水污物的浓度。

四、间歇式均化池——当废水水量规模较小时,可设间歇式贮水池,即间歇贮水、间歇运行的均化池,池可分为两或三格,交替使用。

池中设搅拌装置。

这种池型效果最好。

五、事故池——为防止水质出现恶性事故,或发生破坏污水处理厂运行的事故时,设置所谓事故池,贮留事故排水,这是一种变相的均化池。

事故池的进水阀门一般是自动控制,否则无法及时发现事故。

这种池平时保证泄空备用。

第二节离心分离法一、定义:利用高速旋转的物体产生的离心力场以分离废水中的悬浮固体的处理方法。

原理:是利快速旋转所产生的离心力使含有悬浮固体(或乳状油)的废水进行高速旋转,由于悬浮固体和废水的质量不同,因而所受到的离心力也将不同,质量大的悬浮固体,被甩到废水的外侧,质量轻的作向心运动,集中于离心设备最里面。

当离心分离设备中分离颗粒密度大于介质密度时,分离颗粒被沉除在离心设备的最外侧;而当颗粒密度小于介质密度时,分离颗粒被“浮上”在离心设备最里面,因此离心设备包括离心沉降和离心浮上两种。

分别为废水和固体颗粒的质量,旋转半径为r,角速度为ω,设m和m则悬浮固体的离心力为:Fc=(m-m) ω2r)g悬浮固体的重力为:Fg=(m-m悬浮固体的离心力与重力之比为:a=Fc/Fg=ω2r/g将ω=2ㅠn/60代入则a=Fc/Fg≂r n2/900a称为分离因素,其影响因素有:(1)n ↗,a ↗,分离效果好;(2)r ↗ , a ↗, 分离效果好;(3)密度差(颗粒与水)越大,分离效果越好;(4)颗粒直径与分离效率有关。

二、离心分离设备(1)离心机是依靠一个可以随转动的圆筒(又称转鼓),在外借传动设备驱动下产生高速旋转,其中液体也随同旋转,由于其中不同密度的组分产生不同的离心力,从而达到分离的目的。

离心机设备紧凑、效率高,但设备复杂,只适用于处理小批量的废水、污泥脱水、很难用一般过滤法处理的废水和分离回收废水中的有用物质,如从洗羊毛废水中回收羊毛脂。

(2)水力旋流器水力旋流器有压力式和重力式两种。

压力式水力旋流器是含悬浮物的废水在水泵或其他外加压力的作用下,以切线方向进入旋流器后发生高速旋转,在离心力作用下,固体颗粒物被抛向器壁,并随旋流下降到锥形底部出口。

澄清后的废水或含有较细微粒的废水,则形成螺旋上升的内层旋流,由上端中央溢流管排出。

重力式水力旋流器是水流在分离器内的旋转靠进出口的水位差压力。

废水从切线方向进入器内,造成旋流,在离心力和重力作用下,悬浮颗粒甩向器壁并向器底水池集中,随时水得到净化。

主要应用于废水的澄清和浓缩处理,以及高浊度河水的预处理,以代替庞大的预沉池。

三、离心分离设备的应用(北京制呢厂洗毛废水处理流程)回槽水回槽水回槽水↾↾↾(二道提油)洗毛水⇀除渣器⇀分离机⇀分离机⇀分离机⇀羊毛脂⇂⇂(一道提油)沉淀箱⇀溢流回水槽⇂沉砂第三节除油一、除油(1)含油废水的来源含油废水主要来源于石油、石油化工、钢铁、焦化、煤气发生站、机械加工等工业企业。

肉类加工、牛奶加工、洗衣房、汽车修理车间等废水中都含有很高的油、油脂。

在一般的生活污水中,油脂占总有机质的10%,每人每天产生的油脂可按0.015kg估算。

(2)废水中的油类的分类浮油:油珠粒径较大,一般大于100μm ,易浮于水面,形成油膜或油层;分散油:油珠粒径一般为10—100μm ,以微小油珠悬浮于水中,不稳定,静置一定时间后往往形成浮油;乳化油:油珠粒径小于10μm ;一般为0.1—2μm ,往往因水中含有表面活性剂使油珠成为稳定的乳化液;溶解油:油珠粒径比乳化油还小,有的可小到几nm,是溶于水的油微粒。

(3)除油装置隔油池:是利用油类自然上浮法分离、去除含油废水中可浮油。

常用的有平流隔油池、平板式隔油池和斜板隔油池。

各自的特性见表5。

除油罐:可去除浮油和分散油。

含油废水通过进水管配水室的配水支管和配水头流入除油罐内,在罐内废水自上而下缓慢流动,靠油水的密度差进行油水分离,分离出的废油浮至水面,然后流入集油槽,经过出油管流出。

废水则经集水头、集水干管、中心柱管和出水总管流出罐外。

气浮除油:废水或一部分沉淀池出水用压缩空气加压到0.34—4.8MPa,使溶气达到饱和。

当此被压缩过的气液混合物被置于正常大气压下的气浮设备中时,微小的气泡即从溶液中释放出来。

油珠即可在这些小气泡作用下上浮,结果使这些物质附着在或包裹在絮状物中。

气—固混合物上升到池表面,即被撇出。

澄清的液体从气浮池的底部流出,其中一部分要循环流回至加压室。

表5 平流式、平板式和倾斜板式隔油池的特性比较(4)隔油池的计算按油粒上浮速度计算法:表6 α值与速度比(v/u)的关系注:V为水流流速;设计上浮速度U可由废水静浮试验确定或按经验公式计算。

斯笃克斯公式:隔油池的过水断面面积:隔油池每个格间的有效水深和池宽比(h/b),宜取0.3~0.4。

有效水深一般为1.5~2.0M。

隔油池的长度L 为:隔油池每个格间的长宽比L/b,不宜小于4.0。

按废水的停留时间计算法:(4)污油的脱水浮油的含油率一般为40%—50%。

主要的油水分离方式有带式除油机、脱水罐等。

带式除油机有立式、卧式和倾斜式三种,污油含油率可达60—80%。

脱水罐有卧式、立式两种,污油含油率可达90%以上。

第四节过滤一、过滤的作用(1).进一步去除废水二级处理后的生物絮体和胶体物质,显著降低出水的悬浮物含量和浊度,能使出水晶莹透明,为出水的安全回用提供保证。

(2).进一步降低出水的BOD、COD值,对重金属、细菌、病毒有很高的去除率。

(3).去除化学絮凝过程产生的铁盐、铝盐、石灰等沉积物。

Ⅳ.去除化学法除磷时水中不溶性磷。

(4).在活性炭吸附或离子交换之前,作为预处理设施,可提高后续处理装置的安全性和处理效率。

(5).在深度处理厂中,过滤能克服生物和化学处理的不规则性,从而提高回用的连续性和可靠性。

(6).通过进一步去除废水中污染物质,可以减少后续的消毒费用。

二、格栅与筛网筛滤截留法是指利用留有孔眼的装置或某种介质组成的滤层,截留废水中粗大的悬浮物和杂物,以保护后续处理设施能正常运行的一种预处理方法。

1、格栅格栅是用一组平行的刚性栅条制成的框架,可以用来拦截水中的大块悬浮物。

格栅通常倾斜设在其他处理构筑物之前或泵站集水池进口处的渠道中以防漂浮物阻塞构筑物的孔道、闸门和管道等机械设备。

按形状,格栅可分为平面格栅和曲面格栅两种。

栅条间距随被拦截的漂浮物尺寸不同,分为细、中、粗三种。

细格栅的栅条间距为3~10mm, 中格栅的栅条间距为10~25mm,粗的为50~100mm。

2、筛网一些工业废水中含有较细小的悬浮物,它们不能被格栅截留,也难以用沉淀法去除。

为了去除这类粒度在数毫米至数十毫米的细碎悬浮杂物,尤其是分离和回收废水中的纤维类悬浮物和食品工业的动植物残体碎屑,工业上常用筛网。

(1)筛网的种类筛网通常用金属丝或用化学纤维而编织而成,其形式有转鼓式或转盘式、振动式、回转帘带式和固定斜筛等多种。

(2)收集的筛余物送至处置区填埋或与城市垃圾一起处理;当有回收价值时,可送至粉粹机或破碎机磨碎后再利用。

三、过滤1、过滤机理废水处理中过滤的目的是去除废水中的微细悬浮物,一般作为保护设备,常用于活性炭吸附或离子交换设备之前。

按照悬浮颗粒分离机理原理,可分为三类:迁移机理,附着机理和脱落机理。

1、迁移机理悬浮颗粒脱离流线而与滤料接触的过程,就是迁移过程。

引起颗粒迁移的原因主要有如下几种。

(1)筛滤比滤层空隙大的颗粒被机械筛分,截留于滤层表面上,然后这些被截留的颗粒形成空隙更小的滤层,是过滤水头增加,甚至发生堵塞。

(2)拦截随流线流动的小颗粒,在流线会聚处与滤料表面接触。

其去除率颗粒与颗粒直径的平方成正比,与滤料径的立方成反比,也是雷诺准数的函数。

(3)惯性当流线绕过滤料表面时,具有较大动量和密度的颗粒因惯性冲击而脱离流线,碰撞到滤料表面上。

(4)沉淀如果悬浮物的粒径和密度较大,将存在一个沿重力方向的相对沉淀速度,在净重力作用下,颗悬浮粒偏离流线沉淀到滤料表面上。

(5)布朗运动对于微小悬浮颗粒(<1μm),由于布朗运动而扩散到滤料表面。

(6)水力作用由于滤层中的孔隙和悬浮物颗粒的形状是极不规则的,在不均匀的剪切流场中,颗粒受到不平衡力的作用不断地转动而偏离流线。

2、附着机理由上述迁移过程而与滤料接触的悬浮颗粒,附着在滤料表面上不再脱落,就是附着过程。

引起颗粒附着的因素主要有如下几种:(1)接触凝聚在原水中投加凝聚剂,压缩悬浮颗粒和滤料颗粒表面的双电层后,但尚未生成微絮体时,立即进行过滤。

相关文档
最新文档
