高压负荷开关熔断器组合
FN5高压负荷开关使用说明书
概述FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。
该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。
型号含义使用环境1、海拔不超过1000米；2、周围空气温度上限+40oC 下限-25oC；3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)；4、周围空气应不受腐蚀性、可燃性气体等明显污染；5、无经常性的剧列运动；技术参数1、负荷开关-熔断组合电器的技术参数见下表：序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 1005 额定短路开断电流KA 506 1min 工频耐受电压（有效值）对地、相间/隔离断口KA 42/487 雷电冲击耐受电（压峰）值对地、相间/隔离断口KV 75/858 熔断件撞击输出能量Kg ≈52、组合电器所配负荷开关的技术参数见下表。
序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 6305 额定负载有功负载开断电流 A 6306 5%额定有功负载开断电流 A 31.57 额定电容开断电流 A 108 额定电感开断电流 A 409 额定转移电流KA 1.310 额定短时耐受电流KA 2011 额定峰值耐受电流KA 5012 机械寿命次2000外形图1、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构FN5-12 户内交流高压负荷开关1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴10、导向片11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构FN5-12D户内交流高压负荷开关1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
谈负荷开关-限流熔断器组合电器对变压器的保护
谈负荷开关-限流熔断器组合电器对变压器的保护摘要：在城乡电网改造中负荷开关一熔断器组合电器被运用的最为广泛，因为它具有结构简单，成本低，独特的保护变压器短路的性能等优点。
本文主要是分析变压器的保护装置，根据实际的发展情况来探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升。
关键词：负荷开关-限流熔断器；组合电器；变压器城乡电网改造的进程不断加快，很多地方纷纷出现很多不同的供电方式，比如：箱式变电站、终端变电站、环网供电单元等。
在这么多的供电方式中，保护装置在里面其关键性作用，例如变压器突然发生了故障，如保护装置能够快速有效的屏蔽故障迅速恢复供电，及时的保护了高、低压开关设备和变压器不受损害。
本文分析的重点是保护装置，探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升，另外全面分析整个电力工程的成本，在保证安全可靠的前提下，尽量的节约成本，给用户提供满意的服务之外还带来实惠的价格。
1负荷开关-熔断器组合电器简介1.1特点负荷开关的结构简单，是一种具有灭弧装置的操作电器，可以切断过载电流与负荷电流，但是短路电流无法切断，只有熔断器可以切断短路电流来保护电器设备。
因此把负荷开关和高压熔断器组合起来构成负荷开关-熔断器组合电器，这样不仅可以切断过载电流，负荷电流，也可以切断短路电流。
组合电器中的限流型高压熔断器部分，里面的熔丝是由一根或者多根的细铜丝拧紧成螺旋状放在石英砂中，如果出现电流过载或者短路现象时，里面的熔丝会被熔断，整个石英砂的交接出会出现很多电弧。
因为石英砂具有去游离作用，可以减少金属蒸气，具有很好的冷却性，电弧会在短路电流值达到封顶时被断开，从而迅速的熄灭。
这种熔断器的有点就是具备限流能力和迅速开断电流的能力。
因为是在封闭的瓷管中发生的熔断过程，因此管外不会有气流泄出。
10kV负荷开关_熔断器组合电器设计的典型问题
42· 2013年第8期设计研发Research ＆Reviews或油中试验时的温升确定的，而熔断器用于组合电器柜中时，熔断器的安装方式不同导致熔断件外部环境条件改变，实际通流能力也会不同。
熔断器在组合电器柜中常见的安装方式有两种：一种是把熔断器安装在一个三相封闭的箱体内；另一种是把单只熔断器封闭在绝缘树脂浇注的熔断器筒内。
这两种情况选用熔断器时均要降容使用，特别是第二种。
因此，组合电器柜的额定电流值的确定要对配用的最大额定电流值的熔断件标称的额定电流降容一定比例，并由负荷开关－熔断器组合电器柜的温升试验确定。
熔断器额定电流的选择与变压器容量有关，具体参见下表。
10 kV负荷开关-熔断器组合电器设计的典型问题负荷开关－熔断器组合电器的设计需要根据实际使用场合确定额定电流、实际转移电流、额定转移电流、交接电流和额定短路开断电流等关键参数，本文主要论述了10 kV负荷开关-熔断器组合电器设计中这些关键参数如何确定，为产品的研制提供指导。
▲ 王海燕研发部部长负荷开关－熔断器组合电器由于结构简单、造价低以及保护特性好等优点，尤其是对容量在1 250 kV ·A 及以下的变压器的保护比用断路器更为有效，因而得到了广泛应用。
本文就负荷开关－熔断器组合电器设计过程中几个典型问题进行分析探讨。
1 额定电流组合电器柜的额定电流为在规定的正常使用条件下长期正常工作时能耐受的电流。
其电流值与所选熔断器有关，一般小于熔断器标称的额定电流。
熔断器标称的额定电流是生产厂家参照单个熔断件在空气中■ 王海燕 李绍军 潘明 何周/平高集团有限公司关键词：变压器/器身/夹件/槽钢结构/吊螺杆额定电压/kV变压器额定容量/kV·A1001251602002503154005006308001 00012161620/252531.540506380100125241010161616252531.5404050表 熔断器额定电流与变压器额定容量配合Research ＆ Reviews设计研发2 转移电流组合电器柜的转移电流是指熔断器与负荷开关转换开断职能时的三相对称电流值。
负荷开关熔断器组合电器的保护
负荷开关熔断器组合电器的保护（经验总结）民用建筑的10/0.4kV变电所设计中，对于变压器容量不大的情况下，高压侧经常采用负荷开关-熔断器组合电器作为保护，那么多大容量以上的变压器就不能采用这种保护方式呢？以及采用这种保护方式会有什么其他的问题？下面是对变电器高压侧采用负荷开关、熔断器保护的简单分析，希望大家对负荷开关熔断器组合电器的保护加深下了解，不恰当之处敬请指正，谢谢！（1）采用负荷开关-熔断器组合电器（配有撞击器）负荷开关-熔断器组合电器分为以下两种：■一种是由一组三极负荷开关及配有撞击器的三只熔断器组成，任一只撞击器的动作都会引起负荷开关三极全部自动分闸；■一种是由配有脱扣器的三极负荷开关和三只熔断器组成，由过电流脱扣器触发联动负荷开关的自动分闸。
对于这类安装有撞击器或过电流脱扣器的负荷开关，应该进行转移电流和交接电流的检验。
下面来谈谈负荷开关+熔断器组合电器的转移电流和交接电流。
1）负荷开关-熔断器组合电器的转移电流依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》对转移电流的定义为：在熔断器与负荷开关转换开断职能时的三相对称电流值。
在出现三相短路故障时，故障电流会使熔断器件最快的一相熔化，成为首开极，熔断器的撞击器动作使负荷开关分闸，其余两极承受87%的故障电流，该故障电流由负荷开关开断，或者被剩下的两相熔断器开断。
也就是说，当预期短路电流低于转移电流时，首先开断极的电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流高于转移电流时，三相短路电流均由熔断器开断。
2）额定转移电流和实际转移电流的确定额定转移电流（I tn）是组合电气中负荷开关能够开断转移电流的最大均方根值（有效值）。
额定转移电流（I tn）由制造厂家提供，以施耐德SM6中压开关柜为例，其额定转移电流为1750A（三次开断能力）。
实际转移电流（I ts），制造厂家往往未能提供，则需根据变压器容量和所采用的熔断器规格来计算确定，依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》，实际转移电流可以确定为：熔断器的最小时间-电流特性上弧前时间等于0.9To的电流值。
负荷开关--熔断器组合电器选用中的技术问题
组合电器(负荷开关—熔断器)在电网改造中的应用及相关技术城网、农网的改造，涉及众多的配电变压器，解决好变压器的保护问题是电网改造的重要内容，直接影响电网的供电质量。
1 负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换(当然也应具有一定的开断能力)。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断器制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器(俗称撞针)的熔断器配合具有脱扣装置的负荷开关则可解决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出(通常为1.5焦耳)，负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5～3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断器在引起熔体熔化至额定开断电流(40kA)之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器其最小开断电流约250～300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。

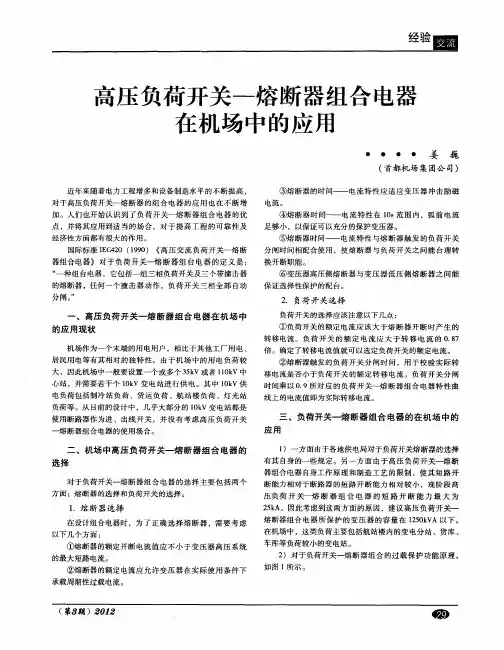

高压负荷开关-熔断器组合电器在机场中的应用
熔断器组合 电器 的使用场合 。
二 、机场 中高压 负 荷开 关一 熔 断 器组 合 电器 的
选 择
对于负荷开关一熔断 器组合 电器 的选择 主要包 括两个
方 面 ：熔 断器 的 选 择 和 负 荷 开 关 的 选 择 。
倍。确定 了转移电流值 就可以选定负荷开关的额定 电流。
②熔 断器 触发 的负荷 开关分 闸时 间 ，用于校 验实 际转 移电流是 否小 于负荷开关 的额定 转移 电流 。负荷 开关分 闸
时间乘以 ０ ９所对 应 的负 荷开 关～熔 断器 组合 电器特性 曲 ．
线上的电流值 即为实际转移电流。
关一熔断器组合 电器更加适合这类变压器的保护。
４ 由于高压负荷开关一熔断器组合 电器 自身的体积较 ） 小 ，同时也不需要继 电保护所 需 的各 种直 流屏等 设备 ，因 此变 电站 的面积就会减 少 。对于像 航站楼 这些 寸 土寸金 的
对 于高压 负荷开关一熔 断器 的组合 电器 的应用也 在不 断增
加 。人们也 开始认识 到 了负荷开 关一 熔断 器组合 电器 的优 点 ，并将其应用 到适 当的 场合 ，对 于提高 工程 的可靠 性及 经济性方 面都有很大 的作用 。 国际标 准 ＩＣ ０ （９ ０ 《 ＥＡ２ １９ ） 高压交 流 负荷开关一熔 断
压负 荷 开 关一熔 断 器 组 合 电 器 的短 路 开 断 能 力 最 大 为 ２ｋ ５ Ａ。因此考虑 到这两 方面 的原 因，建议 高压 负荷开 关一 熔 断器组合 电器 所保 护 的变压 器 的容量 在 １５ ｋ Ａ以下 。 ２０Ｖ 在机 场中 ，这类负荷 主要包括航 站楼 内的变电分站 、货库 、
断路器试验报告
户内交流高压真空负荷开关+熔断器组合电器试验报告（一）工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置： 01#箱变电压等级：35KV
户内交流高压真空负荷开关+熔断器组合电器试验报告（二）工程名称：澄城昌盛20兆瓦光伏发电项目
户内交流高压真空负荷开关+熔断器组合电器试验报告（一）
工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置： 02#箱变电压等级：35KV
户内交流高压真空负荷开关+熔断器组合电器试验报告（二）
工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置：02#箱变电压等级：35KV
户内交流高压真空负荷开关+熔断器组合电器试验报告（一）
工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置： 03#箱变电压等级：35KV
工程名称：澄城昌盛20兆瓦光伏发电项目
工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置： 10#箱变电压等级：35KV
户内交流高压真空负荷开关+熔断器组合电器试验报告（二）工程名称：澄城昌盛20兆瓦光伏发电项目
户内交流高压真空负荷开关+熔断器组合电器试验报告（一）
工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置： 14#箱变电压等级：35KV
户内交流高压真空负荷开关+熔断器组合电器试验报告（二）工程名称：澄城昌盛20兆瓦光伏发电项目
户内交流高压真空负荷开关+熔断器组合电器试验报告（一）工程名称：澄城昌盛20兆瓦光伏发电项目
安装位置： 19#箱变电压等级：35KV
户内交流高压真空负荷开关+熔断器组合电器试验报告（二）工程名称：澄城昌盛20兆瓦光伏发电项目。
移开式真空负荷开关(真空断路器+熔断器)
产பைடு நூலகம்实物
企业大门
移开式真空负荷开关
主讲：朱玉婷
成武红申电气有限公司
序言
该图12kV移开式真空负荷开 关及其熔断器组合电器。 其可以配装在中置柜中，解 决现有12/24kV中置柜馈线柜采 用组合电器方案时，主开关不易 选择的问题，改善了中置柜采用 断路器+熔断器方案以及SF6组 合电器柜方案的不便。
应用方案
△
方式一：断路器手车+固定 安装熔断器
△
方式二：真空负荷开关-熔 断器组合电器手车
方案对比
机械联动机构 熔断器 方式一：真空断路器+固定安装熔断 器 由于真空断路器采用手车式，而 熔断器采用固定式，两者分开安装， 当熔断器熔断时与断路器之间的闭锁 安装极为困难，而且容易拒动。 方式 二：移开式真空负荷开关-熔断 器组合电器 真空负荷开关 真空负荷开关与熔断器采用一体 式设计，当熔断器熔断时可靠地使真 空负荷开关分闸，未更换熔断器，真 空负荷开关将无法再次合闸。
6KVF-C高压真空接触器—高压限流熔断器组合电器资料
• 动作特性以时间轴为常数。熔断电流误差
不大于10%，动作时间不大于0.01s。
• 熔断器在360°以内任何方位安装，都不应
影响其熔断特性。
• 熔断器承受西熔产品。
F-C开关操作过程中一些留意事项
• 1、首先开关的停送电操作必需严
真空接触器的开断原理
• 假设用于掌握高压电动机，因截流值不高
于0.5A，所以仅产生很低的过电压值，此 特性对电动机的爱护特别重要。
真空接触器的动作原理
• 就对真空接触器主触头的掌握而言，有电
磁式操作机构和弹簧储能式操作机构二种 ，由于电磁式分合闸频率可到达2023次/小 时，故目前均承受电磁式操作机构。掌握 回路电压有直流110V、220V；沟通110V、 220V；保持方式有电气自保持和机械自保 持两种。电气自保持机构是合闸线圈得电 动作使得接触器主触头合闸，当接触器合 闸后，合闸线圈断电转成保持线圈得电， 确保接触器主触头处于合闸状态。
• 开关过流等爱护靠熔断器
熔断来实现断开回路。
• 停送电操作同DV4开关。
VSC柜
• VSC柜全称金属铠装全隔离手车F-C开关柜
。
• VSC 中压真空接触器是适用于沟通配电系
统的电气开关设备，尤其是适合于频繁操 作场合的抱负电器。永磁操动机构由宽电 源稳压模块供电。不同的电源模块可依据 功能模块及帮助电源电压的要求选择。
• 5、小车开关在进出车时应将柜门关好。 • 6、进车前应留意接地刀闸的位置，确保接
地刀闸在分开位置。
F-C开关操作过程中一些留意事项
• 7、进出车前应留意断开掌握电源开关，保
负荷开关_熔断器组合电器的继电保护
４ 结论
负荷开关开断工作电流，熔断器开断短路电流，但在短路与 工作电流之间存在一个过电流区域，在该区域，负荷开关与熔断 器恰当的配合，再加上适当的继电保护，参照熔断器制造厂提的 时间—电流特性曲线，在熔断器熔化之前并留有一定裕度将负载 切除，可以实现无需损坏熔断器能达到过载保护的目的，而熔断 器仅作为短路保护是较好的运行方式。
５７
２ 负荷开关—熔断器组合电器的特点
组合电器在工作时，有以下几种清况： 组合电器工作在额定电流内，负载由负荷开关电动脱扣器或 手动操作，使之开断负荷电流。 过负荷电流大于负荷开关熔断器的额定电流，小于熔断器的 最小熔断电流，这时熔断器可能动作，但尚不能熄弧，熔断器的撞 击器触发，使负荷开关动作，三相电流由负荷开关开断。 严重过负荷，熔断器首先一相熔断，撞击器动作使负荷开关 分闸，其第二相、第三相熔断器还未来得及熔断。因此其余两相过 电流必须由负荷开关来开断它。 严重三相或两相短路，熔断器熔断并在半波内全部熄弧，撞 击器使负荷开关脱扣，负荷开关无电流开断。 在组合电器中，当熔断器在某一短路电流值某一相首先熔断 时，（由于短路电流在某一时刻，总是某相电流最大以及熔断器特 性差异），其余两相熔断器还未熔断，此时的短路电流便转移到由 负荷开关来分断，这个电流便是转移电流。即组合电器存在转移 电流。它是指在熔断器与负荷开关转换开断职能时的三相对称电 流值。当低于该值时，首开极电流由熔断器熔断，而后两相电流就 由负荷开关开断；大于该值时，三相电流仅由熔断器开断，因此额 定转电流最大值所对应的转移电流就是组合电器的额定转移 电流。 对于电气脱扣方式的组合电器有两个过流保护装置，即负荷 开关的脱扣器和熔断器的撞击器，其时间—电流特性交点所对应 的电流值，叫做交接电流，交接交流取决于脱扣器触发的负荷开 关分闸时间和熔断器的时间—电流特性。交接电流值为一过电流 值，小于这一值时，熔断器把开断电流的任务交给脱扣器触发的 负荷开关承担。
负荷开关_熔断器组合电器的选用_叶慧萍
负荷开关2熔断器组合电器的选用中山电力工业局 叶慧萍 李力杭中图分类号:TM 563,TM 56412 文献标识码:B 文章编号:100626357(2002)0320043202 近年来,在10kV 配电变压器的保护和控制开关的选用中,由于负荷开关2熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低和运行可靠等优点,从而获得广泛的应用。
在实际应用中,如何正确选用组合电器,负荷开关、熔断器与变压器如何合理选配参数,是关系到能否发挥组合电器作用,保证系统安全运行的关键问题。
1 转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差,三相熔断器中有一相首先断开后,撞击器动作,此时可能出现另两相熔断器尚未熄弧开断而撞击器出击,形成由负荷开关切断故障电流的现象,即原来由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时,先断开一相的电流由熔断器开断,其他两相电流由负荷开关切断。
大于该值时,三相电流都由熔断器开断。
转移电流是我们在选用组合电器时应注意的一个重要指标,假如选用不当,负荷开关所能承受的转移电流不足够,将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种,以空气为绝缘介质的产气式和压气式负荷开关为一般型,真空和SF 6负荷开关为频繁型。
不同的负荷开关,转移电流的指标各不相同,一般型负荷开关的转移电流在800～1000A 左右,频繁型可达1500～3150A 。
配电变压器的容量不同,相应的转移电流也不相同,实际的转移电流可由变压器容量进行估算,下面就以一台S 92800 10的变压器为例,其额定容量S N =800kVA ,额定电压比为1015 014kV ,阻抗电压百分数U K %=415。
转移电流的校验计算如下:(计算忽略系统高压阻抗)变压器阻抗为:X T =U K %×U N 2÷(100×S N )=415×10152÷(100×018)=6128假设变压器二次侧端子短路,高压侧最大三相短路电流为:I d ″=U N ÷(31 2×X T )=1015÷(31 2×612)=978A按照转移电流的定义及结合负荷开关的开断时间和特性,负荷开关转移电流要避开最大短路电流,一般控制在最大短路电流的70%以内,即实际转移电流约为978×70%=685A 。
负荷开关技术参数
FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。
FZN16-12,FZN16-24高压真空断路器
FZRN16-12D、24D高压真空负荷开关FZN16—12D/630-20型户内高压真空负荷开关（下简称“负荷开关”）和FZN16R—12D/T125—31.5真空负荷开关—熔断器组合电器（以下简称“组合电器”）是上海红申电气有限公司结合国内外先进技术，自行开发的三相交流50Hz额定电压12KV的户内高压配电开关，可供工矿企业、高层建筑、住宅小区、学校、医院、车站、码头等配电系统作为户内三相环网供电设备或终端供电设备使用。
产品性能和特点：●FZN16—12利用真空灭弧室来提高负荷开关的交接电流值和转移电流值●真空，灭弧室采用了特殊结构和特俗材料的触头，其截流值小，大约3A 左右，因而操作过电压很低●FZN16—12负荷开关的真空灭弧室封闭在绝缘件中，可以防止在安装调试或运输过程中的机械冲撞而使灭弧室漏气、破损的现象发生，同时进一步提高了灭弧室的外绝缘水平。
●FZN16—12与熔断器配合成组合电器，可断开31.5KA的短路电流●FZN16—12可配WG110B微型机综合保护装置，实现各种保护功能●FZN16—12外形尺寸小，可配470mm宽的进线柜、520mm宽的出线柜●与我公司生产的CKVB—12侧装式断路器配合，可设计出各种理想的供配电方案●FZN16—12的功能模块结构为用户提供看各种功能组合选择和安装选择：隔离开关、接地开关、熔断器座、电动操作机构可以任意选配顺装式：右侧操作、左侧操作倒装式：右侧操作、左侧操作●隔离开关和接地开关是联动的，两者一开一合的时间差，完全满足电气安全操作规程的要求●FZN16—12负荷开关的防误连锁机构在操作面板内，确保接地开关、隔离开关、负荷开关按安全操作规程要求的顺序进行操作●负荷开关的弹簧储能操作机构，确保开关的分合速度满足技术要求且与操作力的大小无关●为满足用户多种控制和保护的需要，FZN16—12负荷开关可配置分励脱扣器、失压脱扣器、过流脱扣器●负荷开关选配电动操作机构时，操作电源可选交流电源或直流电源，用户在订货时请注明图为:红申电气集团FZRN16-24KV。
浅谈10kV配变容量在1600kVA以下采用负荷开关+熔断器组合方式保护变压器的合理性
开断时间。
成磁通 ＝ 图 ２所示。 ０如 经半 个周期后 ， 达到最大值 。（ 与
短路的 ｉ 相当 ） 这时铁芯严重饱和 ， 激磁 电流迅速增大 ， 可达 到额定 电流 的 ８ １ ， － ０倍 形成类似涌浪的电流 。此涌浪 电流 中 含有数值很大的非周期分量 ， 而且衰减较慢 。 （ 与短路 电流非 周期分量相 比 ）很显然熔断器的熔 体电流如果 躲不过激磁涌 流 ， 可能在变压器空载投入时或电压突然恢复时熔 断， 就 发生 误动作。
２ 变压 器 的 激 磁 涌 流 对 熔 断 器 选 择 的
正常状态 短路状态
图 １
： 短路状态
影 响
激磁涌 流 ， 又称空载合 闸电流 ， 是变压 器在 空载投入 时 ，
短路过程分为暂态过程和稳态过程 ，暂态短路 电流 ｉ可
分解为周期性 ｉ和非周期性 ， ， 周期分量的幅值是不变 的 ， 它 等于稳态短路电流 Ｉ 的幅值 ， 非周期分量是不断衰减的。短路 发生后 ， 大约经过 １ｍ ， ０ ｓ 出现 短路 电流的最 大瞬时值 （ 电流峰 值 ） 我们称 为短路 冲击 电流 ， ， 其值可达稳态短路 电流 的 １ － ４ 倍 左右 ， 例如 当变压器短路 电压 为 ５ 高压侧 为额定 电压 ， ％， 低 压侧 短路 ， 则稳态短路 电流可达额 定电流 的 ２ ０倍 ； 冲击 电 其
３ 熔 断器的特 性
高压熔断器结构简单 ，具有 良好 的短路保 护和过负荷保 护功能 。它是人 为的在 电路 中间设置 的一个最 薄弱 的发热元 件。 （ 熔体或熔 丝 ） 当流过熔体 的电流超过一定 数值时 ， 熔体 自身产生热量 自动的将熔体熔断 ，达到断开 电路 的 目的及保 护电器设 备不受到损害 。 户 内熔断器 （ 限流熔断器 ） 为单相高压电器设备 ， 各种型 号 的限流熔断器的外形结构 、 灭弧原理都基本相 同。 丝由单 熔
人民电器 FZRN25A-12D户内高压交流真空负荷开关一熔断器组合电器 产品说明书
概述型号及其含义F Z N 25A- 12 D / T 630 - 20额定短时耐受电流(kA)额定电流(A)弹簧机构带接地刀开关额定电压(kV)设计序号户内真空负荷开关F Z R N 25A- 12 D / T 125 - 31.5额定短路开断电流(kA)额定电流(A)弹簧机构带接地刀开关额定电压(kV)设计序号户内带熔断器真空负荷开关FZN25A-12D/T630-20户内交流真空负荷开关和FZRN25A-12D/T125-31.5型户内交流真空负荷开关-熔断器组合电器是三相交流50Hz、12kV配电系统的控制和保护装置，产品无油、无毒、无燃火与爆炸危险，广泛使用于工矿企业及城市大楼配电站等场所。
后者对高压电器等电气设备的保护作用比断路器更可靠，特别适合于环网、双辅射供电单元和箱式变电站。
FZN25A-12D/T630-20户内高压交流真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场所，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载高压电器和电缆充电电流。
它具有关合短路电流能力的接地开关。
其操作机构可手动和电动，便于实现电力系统的三遥控制要求。
FZRN25A-12D/T125-31.5户内高压交流真空负荷开关-熔断器组合电器(以下简称组合电器)是三相交流50Hz、额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场合，作负荷控制和短路保护之用。
它还具有关合短路电流能力的接地开关。
其操作机构可手动和电动，便于实现电力系统的三遥控制要求。
负荷开关符合GB/T 3804标准、组合电器符合GB/T 16926标准。
高压高压FZN25A-12D户内高压交流真空负荷开关FZRN25A-12D户内高压交流真空负荷开关-熔断器组合电器高压电器101主要技术参数1、负荷开关和组合电器主要技术表1 FZN25A-12D户内高压交流真空负荷开关FZRN25A-12D户内高压交流真空负荷开关-熔断器组合电器1022、负荷开关和组合电器机械特性3、储能电机数据表2表34、组合电器中熔断器的选用表4高压电器103FZN25A-12D 户内高压交流真空负荷开关FZRN25A-12D 户内高压交流真空负荷开关-熔断器组合电器MYA12347865109SL1U1SU2电气原理图2 负荷开关和组合电器的二次接线图图1 FZRN25负荷开关及组合电器电动电气原理图7-48-618-87-28-48-28-58-771098265431XT 143-1321-8U23-277-3213YA 6-18-15-31M 6-422M YA 6-32-11324SL155-11-12-248-33126U111-45261-51-731-37481-67-1S 81-26-2104FZN25A-12D 户内高压交流真空负荷开关FZRN25A-12D 户内高压交流真空负荷开关-熔断器组合电器订购负荷开关或组合电器时，要注明下述参数：1、型号、名称及订货数量；2、额定电压、额定电流；3、操作机构额定电压；4、带不带接地开关；5、如果需要熔断器随组合电器配套供货时， 应提供熔断器额定电流值及数量；6、备品、备件的名称与数量；7、用户若有其它特殊要求，可经协商后， 按双方签订的协议或合同供货外形与安装尺寸图3 FZN25A -12D /630-20负荷开关外形尺寸及安装尺寸图4 负荷开关和组合电器外形及安装尺寸图FZRN25A -12D /125-31.51-静触头 2-绝缘罩3-导电筒4-熔断器 5-面板 6-真空灭弧室 7-活门 高压电器105FZN25A-12D 户内高压交流真空负荷开关FZRN25A-12D 户内高压交流真空负荷开关-熔断器组合电器订货须知。
负荷开关
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
本负荷开关是一种以SF6气体为绝缘和灭弧介质的双断口旋转型负荷开关，适用于10KV的配电系统。
每个开关充以0.045MPa-0.06MPa气压SF6气体后是永久密封的。
开关垂直或水平安装不限，在环网柜内典型的安装方式是在电缆室和母线室之间置—钢隔板水平安装。
这种安装方式将母线与电缆接头之间相隔离以符合运行维护的最严格的安全要求。
假若线路故障产生过大电流致使开关内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开，随后柜上面的泄弧活门冲开并将过压气流导向柜外。
二、型号解释FL(R)N36-12F开关内不带接地触头的二工位进线开关FR开关内带接地触头的三工位出线开关电压等级（KV）设计序号户内六氟化硫负荷开关--组合电器三、室内使用环境a)环境温度最高温度：+40℃最低温度：-15℃日平均值：≤35℃环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
五、主要技术参数序号名称单位参数FLN36-12F/T630-20型负荷开关FLRN36-12FR/T125-315型负荷开关-熔断器组合电器1 额定电压KV 122 额定频率HZ 503 额定电流 A 630 1254 额定绝缘水平1min工频耐压KV 对地、相间42 断口49 雷电冲击耐压（峰值）KV 对地、相间75 断口85 零表压下额定耐受电压KV 125 额定热稳定电流（3S）KA 206 额定动稳定电流KA 507 额定短路关合电流KA 50 508 额定闭环开断电流 A 6309 额定有功负载开断电流 A 63010 额定电缆充电开断电流 A 1011 额定短路开断电流KA 31.5（预期）12 额定转移电流 A 170013 熔断器类型SFLAJ-12/125A14 接地开关额定热稳定电流（3S）KA 2015 接地开关额定动稳定电流（峰值）KA 5016 接地开关额定短路关合电流KA 5017 机械寿命负荷开关次2000 接地开关100018 带电体间及对地的空气距离mm ≥12519 SF6气体压力（20℃时相对压力）MPa 0.045-0.0620 年漏气率＜1%21 三相分、合闸不同期ms ≤522 分闸速度m/s ≥4.823 合闸速度m/s ≥2.624 熔断器撞击脱扣器分闸时间s ≤0.0625 回路电阻μΩ＜65 ＜20026 手动操作最大力矩N.m ＜10027 额定操作电压V AC220 DC220六、内部结构和操作机构如下图所示： 型号：FL(R)N36-12 D （三工位） 内部结构示意图：断开状态内部构造下触头接地触头上触头闭合状态动触头主轴接地状态图1 三工位开关内部示意图21234122、充气阀53184、面板固定螺钉6、负荷开关操作孔5、接地开关操作孔30°643、位置指示注：1、支架固定螺钉4图2 三工位开关操作机构示意图◆ 手动操作用专用操作手柄在环网柜正面操作，在环网柜操作面板上有上下两个操作孔，上面为接地开关操作孔，下面为负荷开关操作孔，操作时，手柄旋转方向应与面板上的示图一致。
风电场升压箱变高压侧负荷开关-熔断器组合电器转移电流的研究
风电场升压箱变高压侧负荷开关-熔断器组合电器转移电流的研究摘要：风电场欧式箱变或紧凑式箱变高压侧设备一般采用负荷开关熔断器组合电器型式，当发生短路情况时，首先会发生一相动作，其余两相熔断器可能会发生尚未开断，而撞击器动作导致负荷开关分闸切断故障电流，从而发生电流转移现象。
针对组合电器转移电流的发生和校验方法进行了分析，并给出了计算示例。
关键词：风电场；箱变；组合电器；转移电流引言风力发电机出口电压一般为690V，通过每台风机单独配置的箱变升压至10kV 或35kV，数台箱变高压侧通过集电线路连接在一起，电能输送至汇集站或升压站，最终送入电力系统。
箱变型式主要有美式箱变和欧式箱变（或紧凑式箱变，亦称华变），美式箱变将高压侧负荷开关和熔断器放入变压器油箱内，美式箱变体积小价格低，但供电可靠性低，高压侧设备故障易导致变压器本体故障，且没有明显断开点。
而欧变或华变则将负荷开关及熔断器放置在变压器之外，组成一套完整的设备：交流高压真空负荷开关-熔断器组合电器，提高了供电可靠性，但由于熔断器三相熔丝特性不可能完全相同，因此在首相熔断后撞击器动作，这时其余两相将承载两相短路电流（0.87倍三相短路电流），短路电流会被负荷开关开断或被剩余的两相熔断器开断，可能就会发生转移电流。
1转移电流的产生高压负荷开关熔断器组合电器主要由隔离开关、负荷开关和限流熔断器组成，安装于欧变或华变的高压侧。
组合电器具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、基本不需维护等优点。
开关有明显可见的隔离断口,可配装电动机构，使之具有远方遥控能力。
当发生短路情况时，短路电流流过熔断器使之熔断，由于熔断器电流-时间曲线特性的不同，首先会发生一相动作，首开相动作后后续存在两种可能：一是另外两相熔断器亦发生开断，二是另外两相熔断器尚未开断而撞击器动作导致负荷开关分闸切断故障电流，即负荷开关先于两相熔断器动作，这样本应由熔断器开断的电流转移至负荷开关开断（首开相除外）。
