蝶形入户光缆设计施工技术要点

合集下载

蝶形光缆简介及施工规范

蝶形光缆简介及施工规范

蝶形光缆简介及施工规范YD/T 1997-2009 标准规定了蝶形引入光缆(以下简称蝶形光缆)的产品型号、要求、试验方法和检验规则、包装、标志和使用说明书、贮存和运输。

室内蝶形软光缆,其外护套用低烟无卤阻燃PE材料制成扁平的蝶形结构,这种光缆在室内地面敷设经过地毯时不会明显凸起,地毯基本平整,光缆外表面与地毯接触面大,不会造成应力集中而受到损害。

一、蝶形入户光缆产品使用属性蝶形入户光纤光缆(俗称皮线光缆)。

FTTH用户引入线蝶形光缆中含1~4根有涂覆层的二氧化硅系光纤,其类别可以为ITU-T G.657(B6),光纤涂覆层可着色,着色层颜色符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色,单纤.可为本色。

光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件,也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件,光缆的加强构件为2根,平行对称于光缆中。

室内外两用蝶形光缆有良好的抗渗水能力,光缆护套以内的所有间隙具有有效的阻水措施,在铝带和普通蝶形光缆之间设有阻水层。

阻水层材料可以是吸水膨胀带或阻水纱,也可以是热熔胶,或间隔设置阻水环。

二、蝶形光缆产品型号种类及适用范围表1 蝶形光缆产品型号GJXV :PVC、金属加强件、护套、室内引入线光缆GJXFV :PVC、非金属加强件、护套、室内引入线光缆GJXH :金属加强件、低烟无卤护套、室内引入线光缆GJXFH :非金属加强件、低烟无卤护套、室内引入线光缆GJYXHA :金属加强件、低烟无卤护套、PAP 纵向粘贴外护套、管道式引入线光缆GJYXFHA :非金属加强件、低烟无卤护套、PAP纵向粘贴外护套、管道式引入线光缆蝶形引入光缆按YD/T 908的规定划分型式、规格和编制型号。

其中,分类代号中增加了符号:GJX蝶形引入光缆;GJYX室外(内)管道蝶形引入光缆。

三、蝶形入户光缆端接方式使用要求目前,蝶形入户光缆的端接方式主要有四种:1、L型快速接续;2、直接接入快速连接插头接续;3、冷接方式接续;4、蝶形入户光缆与尾纤或高强度GGP跳线在86盒内冷接子方式接续。

光缆施工技术要求及注意事项范文

光缆施工技术要求及注意事项范文

光缆施工技术要求及注意事项范文一、光缆施工技术要求1. 施工前的准备在光缆施工前,需进行详细的施工前准备工作,包括光缆材料的准备、工具设备的检查等。

施工前要确保施工区域的环境符合要求,如没有明火、爆炸物等危险物品。

2. 界址、环境勘测在施工前,要进行光缆敷设区域的界址勘测和环境勘测。

界址勘测主要是为确定光缆敷设的范围和路径,环境勘测主要是为了了解光缆敷设区域的地质条件、地下管线等情况。

3. 施工方案设计与审批制定光缆敷设的施工方案,包括施工过程、施工方法、施工进度等。

施工方案需经相关部门的审批,确保施工符合规范和标准。

4. 光缆敷设技术要求(1) 光缆敷设要满足规范要求,保证光缆的敷设深度和敷设路径符合设计要求。

(2) 光缆敷设过程中,应注意保护光缆的绝缘和抗拉强度,避免损坏光缆。

(3) 光缆的接头处理应符合标准,确保接头质量良好,防止因接头质量问题导致光缆故障。

(4) 光缆敷设过程中,应严格按照施工方案要求进行光缆的固定和保护,避免光缆受到外力损伤。

5. 光缆的测试和调试光缆敷设完成后,需要进行光缆的测试和调试工作。

测试包括全程光缆损耗测试、接头损耗测试等,确保光缆的质量符合要求。

二、光缆施工注意事项1. 安全问题光缆施工过程中,要注重安全,避免人员和设备受到伤害。

施工现场应设立警示标志,限制非施工人员进入施工区域。

2. 环境保护光缆施工过程中,要注重环境保护,避免对土壤、水源等造成污染。

施工现场应配备排水设施,及时清理施工区域的垃圾和废弃物。

3. 防止损坏光缆在光缆敷设过程中,要避免对光缆进行损坏。

敷设过程中要注意避开地下管道和其他障碍物,避免光缆受到挤压、划伤等。

4. 接头处理光缆施工中,接头处理至关重要。

接头处理要符合规范要求,确保接头质量良好。

施工人员要经过专门培训,掌握接头处理的技术要求。

5. 光缆保护光缆施工后,要严格按照施工方案要求进行光缆的固定和保护。

施工区域要设立警示标志,防止光缆被挖掘、施工设备碾压等。

住宅小区FTTH光纤入户建设施工技术要求【最新版】

住宅小区FTTH光纤入户建设施工技术要求【最新版】

住宅小区FTTH光纤入户建设施工技术要求本工程系在新建住宅小区红线内实施FTTH建设,由各用户接入点至每户家居配线箱建设用户光缆。

根据建设范围内小区用户分布情况,经过对小区内道路、建筑物及各种承载通信设施的建设路由进行详细勘察后,按照以上用户光缆设计原则,选择电信间、光缆交接箱位置及确定配线区所覆盖用户;确定用户光缆的建设路由、建设布局、建设容量及楼内光缆的分纤位置及入户方式。

FTTH工程施工要求1、ODF光配线架安装(1) ODF架安装位置、机面朝向应符合设计要求。

(2) ODF架安装垂直偏差应不大于3mm。

(3) ODF架相邻机架应紧密靠拢,列内机面平齐。

(4) ODF配置的尾纤及适配器型号为SC型号。

(5) 光纤连接线应布放应整齐,架内与架间应分别走线。

(6) 光纤连接线静态曲率半径应不小于30mm。

(7) 在安装ODF时,应参照安装手册,严格按照施工规范进行操作,其中适配器和光缆尾纤的安装序号详见图纸。

2、光缆成端接续(1)光缆在机柜和家居配线箱内成端以便和其他设备连接(家居配线箱内如使用预成端的光缆,就不需要进行成端接续)。

光缆进入电信间、设备间应选择安全的位置。

当处于易受外界损伤的位置时,应采取保护措施。

(2)室内光缆在经过的走线架、拐弯点、等位置时,均应绑扎固定,并且排列整齐。

上下走道或爬墙的部位应垫胶管,避免光缆受侧压。

其长度及光缆曲率半径应符合设计要求。

(3)光缆应在机柜内作终端,并在机柜内绑扎固定。

光缆内的金属构件应与机柜保护接地装置接触良好。

(保护地与防雷地)(4)光纤成端应按纤序规定与尾纤熔接并在机柜内标示纤芯与用户对应关系。

(5) 光缆成端时,机架内应有尾纤及光跳线收容、保护装置,采用热熔技术对光纤进行端接。

单芯光纤热熔接续,双向衰减平均值应小于等于0.06dB。

3、管道子管的敷设本工程在孔径90mm 塑料管道内敷设塑料子管时应一次性敷设三根子管。

子管不得跨手孔敷设,子管在管道内不得有接头。

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项一、光缆施工技术要求1. 施工前的准备施工前需要对施工场地进行认真的勘察和测量,确保施工的可行性和合理性。

同时,还需要制定详细的施工方案,包括施工过程的安排、工艺流程和材料选型等。

2. 缆线敷设光缆敷设需要遵循一定的原则,如最短路径原则、最直线原则和最小弯曲半径原则等。

同时,在施工过程中需要注意保护光缆,避免划伤或损坏。

3. 纤维接续光缆的纤维接续是关键的一步。

在进行纤维接续时,需要保证接续的质量和稳定性,避免在接续过程中引入过多的损耗。

4. 光缆固定光缆敷设完成后,需要进行固定。

固定的方式可以是使用夹子、槽道、抱箍等。

固定的目的是保持光缆的位置稳定,避免因外力影响造成光缆损坏。

5. 光缆测试光缆敷设完成后,需要进行测试以确保光缆的质量和性能。

测试的项目包括光缆的传输损耗、折射率差、衰减等。

二、光缆施工技术注意事项1. 材料选择在进行光缆的施工时,需要选择合适的材料。

材料的选择应考虑到光缆的特性和工作环境的要求。

同时,还需要保证材料的质量和可靠性。

2. 环境条件光缆施工需要考虑到环境条件的影响。

特别是在恶劣的环境下,如高温、潮湿或腐蚀性气体环境下,需要选用适合的材料和工艺,以确保光缆的稳定性和可靠性。

3. 施工人员光缆施工需要经验丰富的施工人员进行操作。

他们需要熟悉光缆的特性和施工工艺,并具备一定的工程实践经验。

施工人员还需要具备安全意识,防止发生安全事故。

4. 质量控制在光缆施工过程中,需要进行质量控制。

包括材料的验收、施工工艺的控制和施工过程的监控等。

只有保证质量控制,才能确保光缆的性能和使用寿命。

5. 安全防护光缆施工要注意安全防护,如佩戴安全帽、工作服和手套等,避免发生意外伤害。

同时,还需要在施工现场设置明显的安全警示标志,以提醒工作人员注意安全。

5. 后期维护光缆施工完成后,还需要进行后期的维护。

维护工作包括定期检查、清洁和保养等。

只有做好后期维护,才能保证光缆的性能和稳定性。

预制成端型蝶形引入光缆接入配置规范

预制成端型蝶形引入光缆接入配置规范

广东公司预制成端型蝶形引入光缆接入配置规范(2013年版)2013年1月14日一、预制成端型蝶形引入光缆的简介及使用场景1. 预制成端型蝶形引入光缆简介预端接皮线光缆是指在工厂单端或两端预先制作插头的蝶形引入光缆。

预端接皮线光缆可分为单端成端型与双端成端型两类,按照皮线光缆纤芯也可分单芯和双芯两种类型。

一般为定制长度光缆,步长为5M或10M,满足于各种场景需求。

目前,该产品的主要应用于以下几种场景:1.短距离的分布布线(控制在250米以内)室外光交箱至各用户之间布放,主要应用于城中村、出租屋群、别墅、乡镇等场景。

2.楼道配线箱到入户段用于多层楼宇内分纤箱至各用户之间入户光缆布放。

二、预端接皮线光缆施工要求1.施工前设计的时候应先测量好预端接皮线光缆的长度,避免布放完成后存在过长或不足的情况。

2.预端接皮线光缆在敷设过程中容易因为弯曲而造成较大的损耗,因此应选用G657系列抗弯光纤,同时可以降低因为光纤长期弯曲时产生的应力性断裂问题。

3.因用户多媒体信息箱内空间较小,应规定室外光缆不得进入盘留,并且要设计好预端接皮线缆的盘留线路。

4.预端接皮线缆的拉力在80N(金属加强件),在暗管穿放时应适当加入滑石粉或者油膏,以减低摩擦系数。

5.对于预埋有线管的楼宇或新小区用户,预端接皮线光缆应使用单端预制成端型。

由于预先加好了连接头,其通过所需的空间较大,加头后的活动连接器长度在55mm左右,在暗线穿管时,遇到弯角部分,加工好的预端接活动连接器无法过弯,因此建议使用单端预端接,使用没有加头的一段进行穿缆线操作。

6.对于没有预埋线管的楼宇或对老小区用户,预端接皮线缆可以采用钉固方式或者线槽方式沿墙明敷。

7.在高层楼内垂直方向,皮线缆宜在弱电竖井内采用线槽敷设,每隔2米应该进行绑扎固定。

8.在楼内水平面,预端接皮线光缆宜采用硬质阻燃PVC管加以保护。

9.对于布放好的线缆,重点是保护好预端接的连接头部分,防止灰尘进入。

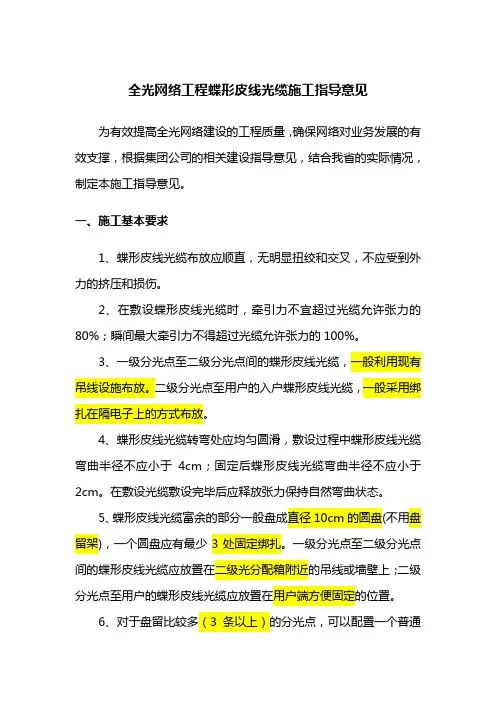

3全光网络工程蝶形光缆施工指导意见

3全光网络工程蝶形光缆施工指导意见

全光网络工程蝶形皮线光缆施工指导意见为有效提高全光网络建设的工程质量,确保网络对业务发展的有效支撑,根据集团公司的相关建设指导意见,结合我省的实际情况,制定本施工指导意见。

一、施工基本要求1、蝶形皮线光缆布放应顺直,无明显扭绞和交叉,不应受到外力的挤压和损伤。

2、在敷设蝶形皮线光缆时,牵引力不宜超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100%。

3、一级分光点至二级分光点间的蝶形皮线光缆,一般利用现有吊线设施布放。

二级分光点至用户的入户蝶形皮线光缆,一般采用绑扎在隔电子上的方式布放。

4、蝶形皮线光缆转弯处应均匀圆滑,敷设过程中蝶形皮线光缆弯曲半径不应小于4cm;固定后蝶形皮线光缆弯曲半径不应小于2cm。

在敷设光缆敷设完毕后应释放张力保持自然弯曲状态。

5、蝶形皮线光缆富余的部分一般盘成直径10cm的圆盘(不用盘留架),一个圆盘应有最少3处固定绑扎。

一级分光点至二级分光点间的蝶形皮线光缆应放置在二级光分配箱附近的吊线或墙壁上;二级分光点至用户的蝶形皮线光缆应放置在用户端方便固定的位置。

6、对于盘留比较多(3条以上)的分光点,可以配置一个普通光缆盘留架,作为公用的蝶形皮线光缆盘留架。

(1、2级箱体)7、光分配箱可利用电杆或墙壁安装,每个光分配箱安装处配置1~2个多沟隔电子,用于加固和支撑蝶形皮线光缆。

(3种抱箍,含抱箍环、固定架、螺丝。

)8、蝶形皮线光缆两端应有统一的标识,标识上宜注明两端连接的位置。

标签书写应清晰、端正和正确。

二、各类场景下蝶形皮线光缆布放要点1、杆路敷设⑴架空方式采用自承式蝶形皮线光缆。

⑵蝶形皮线光缆在电杆上利用原有的吊线和挂钩固定,一般不采用自承式蝶形皮线光缆专用固定金具。

⑶蝶形皮线光缆沿吊线布放时,每间隔10米左右应与原有吊线进行绑扎,在距离电杆5米左右应增加1处与吊线绑扎。

⑷自承式蝶形皮线光缆如果遇有墙角等障碍物,均需采用纵包管保护。

⑸架空蝶形皮线光缆与电力线交越时,交越距离保持1米以上。

3全光网络工程蝶形光缆施工指导意见解析

3全光网络工程蝶形光缆施工指导意见解析

全光网络工程蝶形皮线光缆施工指导意见为有效提高全光网络建设的工程质量,确保网络对业务发展的有效支撑,根据集团公司的相关建设指导意见,结合我省的实际情况,制定本施工指导意见。

一、施工基本要求1、蝶形皮线光缆布放应顺直,无明显扭绞和交叉,不应受到外力的挤压和损伤。

2、在敷设蝶形皮线光缆时,牵引力不宜超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100%。

3、一级分光点至二级分光点间的蝶形皮线光缆,一般利用现有吊线设施布放。

二级分光点至用户的入户蝶形皮线光缆,一般采用绑扎在隔电子上的方式布放。

4、蝶形皮线光缆转弯处应均匀圆滑,敷设过程中蝶形皮线光缆弯曲半径不应小于4cm;固定后蝶形皮线光缆弯曲半径不应小于2cm。

在敷设光缆敷设完毕后应释放张力保持自然弯曲状态。

5、蝶形皮线光缆富余的部分一般盘成直径10cm的圆盘(不用盘留架),一个圆盘应有最少3处固定绑扎。

一级分光点至二级分光点间的蝶形皮线光缆应放置在二级光分配箱附近的吊线或墙壁上;二级分光点至用户的蝶形皮线光缆应放置在用户端方便固定的位置。

6、对于盘留比较多(3条以上)的分光点,可以配置一个普通光缆盘留架,作为公用的蝶形皮线光缆盘留架。

(1、2级箱体)7、光分配箱可利用电杆或墙壁安装,每个光分配箱安装处配置1~2个多沟隔电子,用于加固和支撑蝶形皮线光缆。

(3种抱箍,含抱箍环、固定架、螺丝。

)8、蝶形皮线光缆两端应有统一的标识,标识上宜注明两端连接的位置。

标签书写应清晰、端正和正确。

二、各类场景下蝶形皮线光缆布放要点1、杆路敷设⑴架空方式采用自承式蝶形皮线光缆。

⑵蝶形皮线光缆在电杆上利用原有的吊线和挂钩固定,一般不采用自承式蝶形皮线光缆专用固定金具。

⑶蝶形皮线光缆沿吊线布放时,每间隔10米左右应与原有吊线进行绑扎,在距离电杆5米左右应增加1处与吊线绑扎。

⑷自承式蝶形皮线光缆如果遇有墙角等障碍物,均需采用纵包管保护。

⑸架空蝶形皮线光缆与电力线交越时,交越距离保持1米以上。

FTTH入户光缆施工(上海电信)

FTTH入户光缆施工(上海电信)

线槽 线槽在 弯 线 处使用。 在
19
光缆敷设
常用器材 常用器材
线 槽 布 缆
收尾线槽 在线槽末端处使用,起保护 光缆的作用。
线槽 线槽在 线缆 处使用。 在
20
光缆敷设
常用器材 常用器材Fra bibliotek线 槽 布 缆
双面胶 采用粘帖方式布放线槽时使 用。
21
光缆敷设
施工步骤
1. 选择线槽布放路由。为了不影响美观,应尽量沿踢脚线、门框 等布放线槽,并选择弯角较少,且墙壁平整、光滑的路由(能 够使用双面胶固定线槽)。
9
光缆敷设
光 缆 入 户 场 景 与 施 工 方 法
支撑件 波纹管 线槽 钉固件 式 外架空 沿墙敷设 外沿墙 户 平 户 平敷设 入光缆 式住宅 暗管 户 住宅建筑类型 市区旧区平房 农村地区住宅 光缆入户方式 架空 沿墙 有暗管 户外 光缆敷设方式 支撑件 支撑件 波纹管 钉固件 穿管 波纹管 线槽 钉固件 线槽 钉固件 入光缆
32
光缆敷设
装置规格 钉 固 件 布 缆
蝶形引入光缆钉固规格
蝶形引入光缆钉固规格
33
光缆敷设
常用器材 常用器材 室 外 支 撑 件 布 缆
紧箍 在电杆上 固定的 。 紧箍钢带 紧 紧箍钢带 在电杆上固定挂杆设备、各 类器件的钢带。
34
光缆敷设
常用器材 常用器材 室 外 支 撑 件 布 缆
拉 用 上的器件。
13.
在入户光缆敷设过程中,如发现可疑情况,应及时对光缆进行 检测,确认光纤是否良好。 蝶形引入光缆敷设入户后,为制作光纤机械接续连接插头预留 的长度宜为:光缆分纤箱或光分路箱一侧预留1.0m,住户家庭 信息配线箱或光纤面板插座一侧预留0.5m。 应尽量在干净的环境中制作光纤机械接续连接插头,并保持手 指的清洁。 入户光缆敷设完毕后应使用光源、光功率计对其进行测试,入 户光缆段在1310nm、1490nm波长的光衰减值均应小于1.5dB, 如入户光缆段光衰减值 于1.5dB,应对其进行霐 ,霐 后 的,霚 雴制作光纤机械接续连接插头或 雴 敷设光缆。 入户光缆 后,霚用户 完 确认 ,并在确认 入户光缆段的光衰减测 值, 后 。

自承式蝶形皮线光缆铺设规范安装

自承式蝶形皮线光缆铺设规范安装
Ø安装规范:
收紧端
搭接端
主要锚接配件: 1、1606A(变径抱箍) 2、1600B(弧形夹楔式锚接件)
1. 锚接件应装设在吊线 的上方不小于 20cm。
2. 抱箍中锚接座应面向 布线侧。
3. 不同路由的自承式引 入皮线光缆应各自装 设锚接件固定。
使用场景③—中间出线安装规范示意图



线
使



线
4. 接入光缆及皮线光缆在电杆上 应集束绑扎。
5. 自承式皮线光缆的加强钢芯应 整体穿入分纤盒后裁断,并固 定和接地处理。
锚接件在电杆上装设位置:
1. 锚接件应装设在吊线的上方。 2. 变径抱箍应装设在吊线的上方
不小于20cm 3. 不同路由的自承式引入皮线光
缆应各自装设锚接件固定。
使用场景②—杆路中间支撑安装规范示意图
3. 自承式皮线光缆布放与电力线 (380V以下)交叉时,其间距不 得小于40cm。跨越障碍物时不得 有托磨现象,否则应加保护。
4. 自承式皮线光缆跨越市区街道公路 时,其线条的最低点至路面的最高 点间的垂直距离不得小于5.5m;里 弄胡同中不得小于4.5m;跨越铁路 时不得小于7.5m。
目录 11. . 工工艺艺概概要要 22. . 安安装装材材料料及及操操作作说说明明 33. . 使使用用场场景景及及安安装装规规范范示示意意图图 44..订订购购指指南南
主要锚接配件:
1、1600A(夹 楔式锚接件)
使用场景⑤—沿墙铺设安装规范示意图
墙壁挂件
15米
Ø安装规范:
1. 墙角支撑物应离角边不小于 20cm。
2. 沿墙铺设的水平横向每间隔约 15-20米、纵向每间隔约10米 应中间支撑。

蝶形引入光缆墙面开孔方式入户开孔标准

蝶形引入光缆墙面开孔方式入户开孔标准

蝶形引入光缆墙面开孔方式入户开孔标准蝶形引入光缆墙面开孔方式入户开孔标准1. 引言蝶形引入光缆是一种常用的光缆引入方式,用于将光缆从室外引入到室内。

在建设和维护光纤网络时,正确的入户开孔标准是十分重要的。

本文将深入探讨蝶形引入光缆墙面开孔方式的入户开孔标准,并提供有关这一主题的全面评估和个人观点。

2. 概述在了解如何正确进行蝶形引入光缆墙面开孔方式入户开孔标准之前,首先需要了解蝶形引入光缆及其优势。

蝶形引入光缆是指在光缆布线时,将光缆由室外穿过墙面引入室内的一种方式。

相比其他引入方式,蝶形引入光缆具有以下优势:- 美观:蝶形引入光缆可以有效地隐藏光缆,使其不会对室内装饰造成破坏。

- 保护性:墙面开孔后,可以通过安装防护套管或护套来保护光缆,防止损坏或过度弯曲。

- 灵活性:蝶形引入光缆可以根据需要引入多条光缆,满足不同的网络需求。

3. 入户开孔标准为了确保蝶形引入光缆墙面开孔方式的安全和有效性,入户开孔标准是必不可少的。

以下是一些关于入户开孔标准的建议和指导:3.1 确定开孔位置需要确定开孔位置。

这通常根据实际需求和布线计划来决定。

开孔位置应尽量远离电源线、水管或其他可能造成干扰的设备或管道。

3.2 测量与标记在进行开孔之前,必须仔细测量和标记开孔位置。

这可以通过使用测量仪器或工具来完成。

确保测量准确且开孔位置标记清晰可见,以免出现错误或误差。

3.3 开孔过程在进行开孔之前,应确保选择合适的开孔工具。

常用的工具包括电钻或钢笔刀。

根据测量和标记,小心地进行开孔,并保持开孔的平整和整洁。

3.4 墙面防护为了提高光缆的保护性,不仅仅需要进行开孔,还需要安装适当的墙面防护措施。

这可以通过安装防护套管或护套来实现。

确保墙面防护措施紧密安装,并将其与开孔位置对齐。

4. 个人观点对于蝶形引入光缆墙面开孔方式的入户开孔标准,我认为规范和准确是最重要的因素。

正确的入户开孔标准可以保护光缆,减少潜在的信号干扰和损坏风险。

长光蝶形光缆简单介绍

长光蝶形光缆简单介绍
1.蝶形光缆主要用于室内布线,线路复杂,
弯曲增多,因此光纤选用与G652光纤兼容性 能好、并且弯曲性能优良的特种耐弯曲光 纤—G657A2光纤,可提供更大的带宽,实 现宽带、有线电视和电话三网合一。 2.两根平行的加强件,使光缆具有良好的抗 拉、抗压等机械性能,保护光纤。自承式光 缆吊带增强件采用高碳钢丝,具有优越的抗 拉性能 。
按光纤芯数分:单芯、双芯、4芯等
蝶形光缆型号含义
GJX—蝶形引入光缆 GJYX—自承式蝶形引入光缆 C—自承式 V—聚氯乙烯护套 U—聚氨酯护套 H—低烟无卤阻燃聚烯烃护套 J—紧套光纤结构,松套光纤结构无符号 F—非金属加强构件,金属加强构件无符号 F1—非金属加强构件为芳纶纤维增强件 F2—非金属加强构件为玻璃纤维增强件

室内布线用蝶形光缆(一)
室内蝶形光缆的结构图

常用的有如下几种型号:GJXFV、
GJXFH、GJXV、GJXH
蝶形光缆(常用)型号解释

蝶形引入光缆

GJXFV:非金属加强件、聚氯乙烯护套、
聚烯烃护套、蝶形引入光缆

GJXFH:非金属加强件、低烟无卤阻燃 GJXV:金属加强件、聚氯乙烯护套、蝶 GJXH:金属加强件、低烟无卤阻燃聚烯
a.采用现场组装式光纤快插连接器,即冷接方式接续; 速度快,操作方便,是目前最主要的端接方式之一。 b. 入户光缆与皮线尾纤在86盒内冷接子方式接续;这 种端接方式,一端是已做好的光纤活动连接器(SC型 或FC型),另一端也是采用光纤快速连接器。 C.用皮线跳线直接连接楼道信息箱和用户终端; D.传统热熔

蝶形光缆施工注意事项(三)
4.对于没有预埋穿线管的楼宇或对旧小区楼
宇进行入户改造时,蝶形光缆入户可采用钉 固或线槽方式沿墙明敷。

【干货】光纤到户施工之入户光缆与户内成端施工

【干货】光纤到户施工之入户光缆与户内成端施工

【干货】光纤到户施工之入户光缆与户内成端施工1 入户蝶形光缆线路施工1.1敷设手法与盘线要求> 光纤敷设中应该严格注意光纤拉伸度和弯曲半径,避免缠绕、扭曲、踩踏造成对光纤的损伤。

1.2架空入户入户施工工艺要求> 自承式蝶型光缆敷设时工艺要求:杆路终结处工艺图杆路中间处装配工艺1.3墙壁吊线自承式入户施工工艺要求> 墙壁吊线自承式入户蝶形光缆施工要求墙壁外墙处装配工艺自承式蝶型引入光缆吊线在S固定件敷设工艺(1)自承式蝶型引入光缆吊线在S固定件敷设工艺(2)1.4墙壁钉固式入户施工工艺要求> 室外固定蝶型光缆装配工艺规格> 室外固定自承式蝶型光缆装配工艺规格注释:当自承式蝶形光缆从楼宇外直接引入室内时,需要将金属构件在楼宇外墙处终结,并将入户的蝶形光缆的金属构件剥离后,引入室内。

1.5 蝶型光缆入户桥架内施工工艺> 桥架内施工工艺:蝶型光缆需要套上缠绕管保护,禁止无保护直接捆扎固定。

1.6 单元内施工工艺> 入户暗管不可利用或者无暗管的楼栋时:通过在楼内布放PVC 线管方式敷设蝶形光缆,尽量选择垂直布放,避免横向交叉错位。

> 垂直管道位置:首选靠近用户家门的平台,次选换梯步。

敷设完毕后,应修补好楼板孔洞,最后粉刷受污染墙面。

> 垂直管道材料选择:首选PVC 管,每层加装一个过路盒;> 水平管道材料选择:首选PVC 管,次选塑料线槽,慎用楼道明线钉固方式。

1.7户内施工工艺> 户内布线施工:蝶形入户光缆其拉伸力一般在80N 左右,在暗管中穿放时应适当涂抹滑石粉或油膏以减轻摩擦系数。

> 户内走线施工:户内线槽应尽量沿踢脚线、门框等布放,并选择弯角较少,且墙壁平整、光滑的路由;选择线槽安装方式(双面胶粘贴或螺钉固定),粘贴方式应提前清理走线墙面,螺钉固定时注意螺钉间距,一般一米直线用3个螺钉均距固定;> 户内线槽施工:入户蝶形光缆布放入线槽,关闭线槽盖时应注意不要把光缆夹在底槽上。

蝶形引入光缆结构介绍及施工浅析

蝶形引入光缆结构介绍及施工浅析

蝶形引入光缆结构介绍及施工浅析一、概述从2009年开始,我国开始大力推进“三网融合”建设,所谓“三网融合”,即是指电信网、广播电视网和因特网的相互渗透、相互兼容、并逐步整合成为统一的信息通信网络。

“三网融合”是为了实现网络资源的共享,避免不必要的重复建设,形成适应性广、易维护、费用低的高速宽带的多媒体基础平台。

“三网融合”建设推动了FTTx 建设步入一个高速发展期。

在FTTx建设高速发展的背后,与之相配套的设施、设备、器件、线缆等应运而生。

作为FTTx接入网用蝶形引入光缆(俗称皮线光缆)就是其中之一。

二、蝶形引入光缆简介蝶形引入光缆按应用场景分为室内型、室内外自承式型和室内外管道型。

这三类光缆从不同角度考虑,会有不同的侧重点。

从外护套角度考虑,蝶形引入光缆的外护套料主要以低烟无卤阻燃聚烯烃材料为主,这是因为阻燃LSZH材料在燃烧后不会对环境产生二次污染,经过近几年的市场发展,颜色逐渐向白色过渡,这是因为用户端的建筑墙体装潢主要以白色为主。

从以人为本的角度考虑,蝶形引入光缆主要用在直接入户敷设,如暗管穿线敷设或打孔入户敷设,还有一部分是明线敷设。

所以,室内直接入户宜选用非金属加强构件的蝶形引入光缆,这是因为非金属不存在引雷和引强电磁干扰等隐患。

从投资建设成本角度考虑,运营商喜欢选用金属加强构件的蝶形引入光缆,这是因为它价格相对便宜,而且在实际暗管敷设过程中存在很多不定性因素,如拐弯角较多,有的是90°的拐弯角,需要光缆抗拉强度相对好一些,金属加强件刚好符合以上两点。

1、室内型蝶形引入光缆室内型蝶形引入光缆规格型号根据加强件类型分为金属加强件室内蝶形引入光缆和非金属加强件室内蝶形引入光缆。

光缆横截面结构如图1所示。

图1 蝶形引入光缆(1)非金属加强件室内蝶形引入光缆的长期拉力是60N,短期拉力是100N,短期拉力即是光缆的施工作业所允许的最大拉力。

但由于施工现场环境复杂,布放拉力不好控制,极易造成由于施工人员用力过猛导致出现光缆中的光纤受损,甚至断纤等现象。

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项一、光缆施工技术要求:1.纤维光缆的选择:根据工程的需求,选择适当的光缆类型和规格,确保能满足传输要求和环境条件。

2.光缆的保护:在施工过程中,需要对光缆进行保护,防止弯曲、折断等损坏,尤其是在拐角处、穿越管道或其他障碍物时,应采取适当的措施。

3.光缆的敷设:光缆敷设应符合规范要求,避免出现过度张力、拧曲、扭转等问题。

同时,敷设要维持一定的缆线水平度,保持光缆的整体质量。

4.光缆固定:光缆施工过程中需要进行固定,以防止光缆的滑动和外力挤压。

固定时应使用合适的夹具和固定件,同时要确保固定力均匀。

5.光缆的连接:光缆连接是施工的关键环节之一,连接的质量直接影响到整个光缆系统的传输质量。

连接时应按照正确的工艺,进行纤维剥离、清洁、对中和焊接等操作。

6.光缆的测试:施工完成后,需要进行光缆的测试,包括光缆长度、光损耗、承载能力等参数的测试。

测试结果应符合规范要求。

二、光缆施工注意事项:1.施工前需详细规划:在施工前,应进行详细规划,包括选择光缆线路、敷设路径、引入方式等。

规划过程中需考虑到施工的安全性和可行性,避免影响其他设施。

2.施工前需充分调研:施工前需对工地的环境和条件进行充分调研,并清理现场,消除施工障碍。

同时要了解地下管线等情况,以便合理选择敷设路径。

3.保证施工安全:施工过程中,应加强安全管理,做好施工现场的防护工作。

严禁在高温条件下施工,要确保作业人员的安全,防止因安全事故导致光缆损坏。

4.保持施工质量:施工过程中,要保持良好的工艺和施工质量,避免人为疏忽和施工错误,保证光缆的质量和传输性能。

5.施工记录和验收:施工过程中要做好施工记录,记录施工过程中的关键节点和操作。

施工完成后,需进行验收,确保光缆的质量符合规范要求。

6.预防光缆破坏:在施工过程中,要预防光缆的破坏,特别是外力引起的破坏。

严禁对光缆进行剧烈弯曲、过度拉力和剧烈震动等操作,避免损坏光缆的纤维。

总结:光缆施工是建设光纤通信网络的重要环节,要求施工人员掌握专业知识和技能,合理规划和设计光缆线路,严格按照规范要求进行施工操作。

蝶形入户光缆的设计与施工技术要点探析

蝶形入户光缆的设计与施工技术要点探析

蝶形入户光缆的设计与施工技术要点探析摘要:在信息化发展对带宽需求不断增加以及三网融合的背景下,对FTTH 投资建设中,关于蝶形入户光缆的设计与施工要点进行了总结与分析,以供同行业技术人员参考。

关键词:EPONFTTH 蝶形入户光缆设计施工前言:随着三大运营商的全业务运营,市场竞争日趋激烈,而宽带市场已成为各运营商竞争的主要战场。

目前,中国电信的宽帯接入以铜缆网承载的ADSL 方式为主,其带宽速率受铜缆传输距离制约较大。

随着光进铜退工作的开展,EPON 技术的运用,其传输距离得到不断的缩短,但在信息化、智能化及新技术新业务的不断推进中,其对高带宽业务的发展仍将存在着制约因素。

EPON技术中的FTTH(光纤到户)建设模式,以其技术升级性好,有效提高网络的综合接入能力,实现三网合一(话音、数据、图象),已在全球先进国家信息化建设中大规模采用。

从中国电信目前的宽带网络现状及竞争形势看,FTTH的高带宽能力、附加增值业务的潜在市场、较低的维护成本、装机的高质快速化及其网络不易被其它运营商挤占等显著优势,使之具备较强的竞争力,必将成为中国电信宽帯发展的主要目标。

随着e8-C 用户端设备和蝶形光缆价格不断下降,与之配套的光纤冷接、快速接续等插件性能、技术的逐步完善,FTTH的投资效益已经凸显。

因此,对蝶形光缆科学合理的设计与施工,将对网络的质量与业务发展有着重要的意义。

1.蝶形入户光缆蝶形入户光纤光缆(俗称皮线光缆)。

FTTH用户引入线蝶形光缆中含1~4根有涂覆层的二氧化硅系光纤,其类别可以为ITU-T G.657(B6),光纤涂覆层可着色,着色层颜色符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色,单纤可为本色。

光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件,也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件,光缆的加强构件为2根,平行对称于光缆中。

室内外两用蝶形光缆有良好的抗渗水能力,光缆护套以内的所有间隙具有有效的阻水措施,在铝带和普通蝶形光缆之间设有阻水层。

FTTH施工规范

FTTH施工规范

FTTH专用光缆交接箱的施工要点
7.光交施工完毕后,光交面板标签必须在三天之内贴 好,增补的成端位置必须在施工完毕后在面板标 签注明位置; 8. 光缆测试纤芯衰耗必须符合标准,不符合的必须 当场整改、修复,必须进行对纤以保证光缆成端 的正确性 9.光交中所开的光缆进线孔必须用防火泥进行封堵 10.光缆余线不得盘放在光交下面,必须抽回人(手)孔 盘好后靠边固定(摆放)
线槽布缆—专用材料
直线槽
采用线槽方式直线路由敷设蝶形引入 光缆时使用。
弯角
线槽在平面转弯处使用。
线槽布缆—专用材料
阳角
线槽在外侧直角转弯处使用 。
阴角
线槽在内侧直角转弯处使用 。
线槽ห้องสมุดไป่ตู้缆—专用材料
线槽软管
线槽在跨越电力线或在墙面弯曲、凹 凸处使用。
收尾线槽
在线槽末端处使用,起保护光缆的作 用。
FTTH安装、 FTTH安装、施工规范 安装
1、无跳纤光交操作要求 2、楼道分路箱操作要求 3、入户配套材料及操作规范 4、FTTH入户部分施工工艺细节要求
FTTH专用光缆交接箱的施工要点
1.光缆进线必须按照从左往右的顺序固定;加强芯从螺丝中心点起留10-15MM;胶带统一黑色, 长短度一致;如遇不够固定,统一使用黑色扎带(FTTH专用光交一般不会出现这种情 况),绑扎统一水平面,整齐一致,剪口朝内,剪平; 2.配线光缆在熔纤配线一体化模块中按照从下往上,从左往右的顺序进行熔纤施工; 3.过渡束管在熔纤配线一体化模块内不允许盘留超过半圈;过渡束管需弧度一致,所有的光 纤过渡束管一起绑扎整齐; 4.光缆交接箱的光缆进线孔必须用防火泥封堵,封堵必须平整;做好光缆交接箱防水防尘。 光缆挂牌挂在底座内 ; 5.熔纤配线一体化模块(熔纤盘)内,光纤过渡束管在熔纤配线一体化模块内必须用塑料小 扎带固定; 6.光交施工完毕,需清理施工现场、光交内卫生; 防尘帽必须盖齐,颜色一致;
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

蝶形入户光缆的设计与施工技术要点探析摘要:在信息化发展对带宽需求不断增加以及三网融合的背景下,对ftth投资建设中,关于蝶形入户光缆的设计与施工要点进行了总结与分析,以供同行业技术人员参考。

关键词:eponftth 蝶形入户光缆设计施工
前言:
随着三大运营商的全业务运营,市场竞争日趋激烈,而宽带市场已成为各运营商竞争的主要战场。

目前,中国电信的宽帯接入以铜缆网承载的adsl 方式为主,其带宽速率受铜缆传输距离制约较大。

随着光进铜退工作的开展,epon技术的运用,其传输距离得到不断的缩短,但在信息化、智能化及新技术新业务的不断推进中,其对高带宽业务的发展仍将存在着制约因素。

epon技术中的ftth (光纤到户)建设模式,以其技术升级性好,有效提高网络的综合接入能力,实现三网合一(话音、数据、图象),已在全球先进国家信息化建设中大规模采用。

从中国电信目前的宽带网络现状及竞争形势看,ftth的高带宽能力、附加增值业务的潜在市场、较低的维护成本、装机的高质快速化及其网络不易被其它运营商挤占等显著优势,使之具备较强的竞争力,必将成为中国电信宽帯发展的主要目标。

随着 e8-c 用户端设备和蝶形光缆价格不断下降,与之配套的光纤冷接、快速接续等插件性能、技术的逐步完善,ftth的投资效
益已经凸显。

因此,对蝶形光缆科学合理的设计与施工,将对网络的质量与业务发展有着重要的意义。

1.蝶形入户光缆
蝶形入户光纤光缆(俗称皮线光缆)。

ftth用户引入线蝶形光缆中含1~4根有涂覆层的二氧化硅系光纤,其类别可以为itu-t g.657(b6),光纤涂覆层可着色,着色层颜色符合gb 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色,单纤可为本色。

光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件,也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件,光缆的加强构件为2根,平行对称于光缆中。

室内外两用蝶形光缆有良好的抗渗水能力,光缆护套以内的所有间隙具有有效的阻水措施,在铝带和普通蝶形光缆之间设有阻水层。

阻水层材料可以是吸水膨胀带或阻水纱,也可以是热熔胶,或间隔设置阻水环。

2.蝶形入户光缆在设计中的要点
蝶形光缆主要用于用户室内多媒体信息箱至楼道过渡盒、光缆接头盒、电信光交之间的布放和连接,在设计过程应用过程中涉及到的要点主要有以下几个方面:
2.1 蝶形光缆分室内、室(内)外两种,两者价格差异较大,目前,室外型价格约为室内型价格的2倍,在做具体设计方案时应考
虑价格因素,一般情况下,室外仍采用普通光缆(gyta-g·652d),室内用室内型蝶形光缆,两者通过分纤箱或接头盒过渡。

只有在一些特殊情况下(如在别墅建设时期未预埋接头盒),方可考虑采用室外型蝶形光缆。

3.2 为了减小蝶形光缆因较小弯曲半径而产生的弯曲附加损耗,以及降低光纤长期处于弯曲状态下的断裂风险(即提高光纤机械可靠性),一般选用g·657a蝶形光缆。

3.3 蝶形入户光缆有非金属加强构件、金属加强构件两种形式,考虑到防雷、强电因素,室内应采用非金属加强构件蝶形光缆。

3.4 因用户多媒体信息箱箱内空间较小,普通光缆相对较硬,弯曲、固定、盘纤难度大,成端后极易发生根部折断,给后续维护放装工作带来困难,故设计中,不得将普通光缆直接布放至箱内且端接。

而蝶形入户光缆有着重量轻、相对较柔软易固定、在86终端盒内易端接等特点,故户内应选用室内蝶形光缆。

3.5 目前室内型蝶形光缆有1芯、2芯、3芯、4芯等规格,住宅用户接入蝶形入户光缆宜选用单芯缆;商务用户接入蝶形光缆可按2--4芯缆设计。

3.6 在场景环境较差的情况下,宜选用ggp高强度小弯曲半径跳线缆替代蝶形光缆。

ggp 高强度小弯曲半径跳线缆也是皮线光缆的一种,具有优良的抗折断性能,当外力释放后可自然恢复原状态。

且具低弯曲损耗和优良的防水性能。

更适宜在较差的环境下使用。

但要注意的是其1 芯的特性与场景对芯数的需求相匹配。

3.蝶形入户光缆在施工中的要点
蝶形入户光缆其拉伸力一般在80n左右,在暗管中穿放时应适当涂抹滑石粉或油膏以减轻摩擦系数。

对于没有预埋穿线管的楼宇或对老小区用户进行入户改造时,入户蝶形光缆可以采用钉固方式或线槽(板)方式沿墙明敷。

在高层楼内垂直方向,光缆宜在弱电竖井内采用桥架或线槽方式敷设,每隔2米应进行绑扎固定。

桥架或线槽宜采用金属材质制作, 线槽的截面利用率不应超过50%。

在楼内水平方向,蝶形入户光缆宜布放在独立(通信专用)桥架或线槽内;如无独立(通信专用)桥架或线槽且需与其它线缆混放的,应采用阻燃硬质pvc管加以保护,或采用ggp高强度小弯曲半径跳线缆穿放。

蝶形入户光缆在用户多媒体信息箱内,采用光纤冷接子或快速接续件完成蝶形光缆与尾纤的连接。

工程设计会根据住宅是否精装修住宅,确定蝶形光缆端接方式,施工时应在布放户内蝶形光缆施工的同时使用专用工具完成端接,以便纤芯得到保护及后续的快速放装。
