封闭插接母线安装施工作业指导书正式版
封闭插接母线安装施工作业指导书
封闭插接母线安装施工作业指导书封闭插接母线是一种非常常见的电力配电设备，广泛应用于各种工矿企业、公共建筑、住宅小区等各个领域的电力配电系统之中。
其安装施工需要技术娴熟、操作规范，特别是在高压电力配电系统之中，更需要严密的技术流程和安全措施。
下面，我们就来详细介绍一下封闭插接母线的安装施工作业指导书。
一、安装前的准备1. 根据设计图纸和施工方案，明确封闭插接母线的类型、规格、数量等主要参数，并进行合理的任务配置和工程计划。
2. 了解安装现场情况，对施工区域的地形地貌、环境条件、设备设施等做好全面的勘察和测量，确保施工完全满足技术要求和安全规范。
3. 准备必要的工程机械、工具设备、辅助器具等，根据材料、工具和设备的标准规格归类存放，避免杂乱无序和交叉混用。
4. 满足施工的各种要求和规定，按照作业程序和安全标准，组织技术技术人员、作业人员等，合理安排人员岗位和工作任务。
二、安装施工的主要要求1. 安装位置确认。
在确定好安装位置之前，要先在实际场地上进行测量和布置，然后测量出真实的尺寸和坐标，做出准确的安装图纸和采购清单。
2. 现场环境保护。
在施工现场进行规划和围挡措施，保持施工现场的整洁有序，严格遵守保护环境、防止污染的相关规定。
3. 安装前的准备。
对施工需用的设备、器材以及工具等进行清点，清除所有的杂物及障碍物，并清理工作区域，保证施工的环境卫生。
4. 设备海拔高度及安装位置。
合理确定设备海拔高度及安装位置，避免产生矛盾，定位准确后，进行固定。
5. 安装质量要求。
安装应符合产品的性能和精度要求，保证线路的可靠性和稳定性，确保设备的安全运行。
6. 管理和监督。
施工现场应配备专职施工管理和监督人员，共同维护施工现场的秩序和安全。
三、施工流程1. 安装现场布置：进行场地勘察，查看设备安装及工艺满足现场要求，明确布置施工过程中的流线作业。
2. 设备埋深设计：根据现场地质条件确定电网的导线，设计电线的埋深，避免导线冻毁隐患。
封闭插接母线安装施工作业指导书
封闭插接母线安装施工作业指导书封闭插接母线是一种常用的电气设备连接方式，其安装施工需要一定的专业知识和技术。
本文将提供一份封闭插接母线安装施工作业指导书，以帮助施工人员正确进行安装工作。
一、准备工作1. 确定母线的类型和规格，并检查母线的尺寸、表面质量、免漆层和绝缘层是否符合要求。
2. 根据设计要求和现场情况，制定详细的施工方案和施工计划。
3. 准备所需的工具和材料，包括母线夹、连接器、终端盒、塑料封闭罩、保护装置等。
二、施工流程1. 安装母线夹：根据设计要求和现场情况，选择合适的母线夹进行安装。
先将母线放入夹口中，然后用扳手或套筒将螺丝拧紧，确保夹紧力适当，同时注意不要将母线压坏。
2. 连接器安装：根据设计要求和现场情况，选择合适的连接器进行安装。
将连接器插入母线夹中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
3. 终端盒安装：根据设计要求和现场情况，选择合适的终端盒进行安装。
将母线连接到终端盒中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
同时，要注意终端盒的接地工作。
4. 封闭罩安装：根据设计要求和现场情况，选择合适的塑料封闭罩进行安装。
先将封闭罩放在终端盒上方，然后使用螺丝将封闭罩固定在终端盒上，确保封闭罩与终端盒紧密贴合。
5. 保护装置安装：根据设计要求和现场情况，选择合适的保护装置进行安装。
将保护装置连接到终端盒上，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
同时，要注意保护装置的接地工作。
三、安全注意事项1. 施工人员必须熟悉电气设备的安装要求和施工规范，并严格按照要求进行施工操作。
2. 施工现场必须严格遵守电气设备安全操作规程，确保施工人员的安全。
3. 在进行插接母线的安装施工时，应断开母线所属的电力供应，以防止电流对施工人员或设备造成伤害。
4. 施工人员在安装过程中应佩戴好安全帽、绝缘手套、绝缘鞋等防护用品，并使用绝缘工具进行操作。
5. 检查施工的母线连接是否牢固可靠，防止因连接不良造成故障或事故。
0101-8060-002-008#1机组封闭母线安装作业指导书
0101-8060-002-008#1机组封闭母线安装作业指导书成都⾦堂电⼚⼀期2×600MW燃煤机组⼯程#1机封闭母线安装作业指导书四川电⼒建设⼆公司⾦堂电⼚项⽬部⽬录1、⼯程概况、主要⼯作量2、编制依据3、施⼯准备⼯作、组织机构及劳动⼒计划4、作业⽅法、⼯艺要求及作业程序5、质量保证措施及检验指标6、安全措施及环境保护措施7、危害辨识#1机组封闭母线安装作业指导书⼀、⼯程概况国电成都⾦堂电⼚⼀期2X600MW机组，我公司承担#1机组的安装任务。
#1发电机组采⽤发电机-变压器组单元接线，以⼀级电压为220KV 接⼊系统。
发电机引出线和封母⼚⽤分⽀采⽤为全连式离相封闭母线，发电机⾄主变压器的主回路封闭母线外壳尺⼨为Φ1450×10mm；内部导体尺⼨为Φ900×15mm，单相长度约43m；封母⼚⽤分⽀及PT、励磁变封闭母线，外壳尺⼨为Φ750×7，内部导体尺⼨为Φ200×10，长度约27.3m。
⾼⼚变低压侧为共箱母线。
封闭母线安装范围：从#1发电机出线套管⾄#1主变低压侧以及⾼⼚变⾼压侧（焊接⼯作由焊接专业负责）。
⼆、编制依据：西南电⼒设计院的相关图纸、江苏长江沃特电⽓有限公司的相关图纸、技术资料、设计说明、以及相关规程、规范：《⾦堂电⼚⼀期⼯程电⽓专业施⼯组织设计》《电⽓装置安装⼯程母线装置施⼯及验收规范》（GBJ149-90）《电⽓装置安装⼯程质量检验及评定规程》（DL/T5161.1-5161.17-2002）；《电⼒建设安全⼯作规程》（DL5009.1-2002）；《电⼒建设⼯程施⼯技术管理制度》《电⼒建设安全健康与环境管理⼯作制度》三、施⼯准备：3.1、施⼯技术资料准备：3.1.1、⼚家提供的封闭母线安装⼿册；3.1.2、#1机组铝母线焊接作业指导书；3.1.3、西南电⼒设计院封闭母线安装设计图；3.1.4、电⽓装置安装⼯程母线装置施⼯及验收规范(GBJ149-90)3.2、安装⼯作准备及条件：3.2.1、安装⼈员必须对图纸技术资料进⾏熟悉，参加技术交底活动，掌握封闭分相母线的安装⽅法及⼯艺要求。

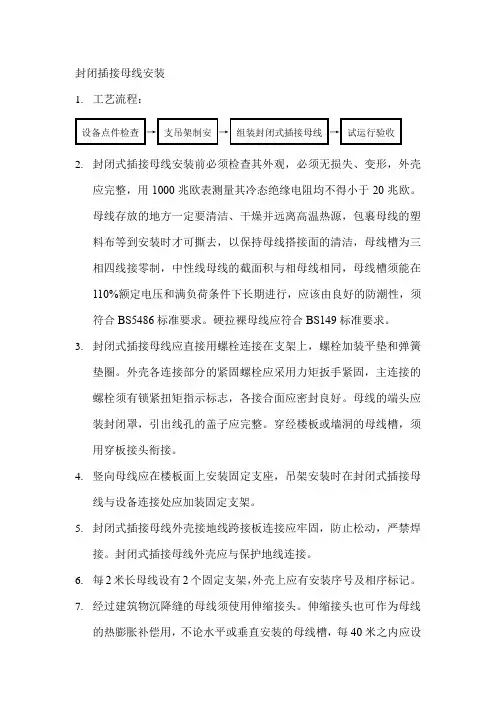

封闭插接母线安装
封闭插接母线安装1.工艺流程：设备点件检查→支吊架制安→组装封闭式插接母线→试运行验收2.封闭式插接母线安装前必须检查其外观，必须无损失、变形，外壳应完整，用1000兆欧表测量其冷态绝缘电阻均不得小于20兆欧。
母线存放的地方一定要清洁、干燥并远离高温热源，包裹母线的塑料布等到安装时才可撕去，以保持母线搭接面的清洁，母线槽为三相四线接零制，中性线母线的截面积与相母线相同，母线槽须能在110%额定电压和满负荷条件下长期进行，应该由良好的防潮性，须符合BS5486标准要求。
硬拉裸母线应符合BS149标准要求。
3.封闭式插接母线应直接用螺栓连接在支架上，螺栓加装平垫和弹簧垫圈。
外壳各连接部分的紧固螺栓应采用力矩扳手紧固，主连接的螺栓须有锁紧扭矩指示标志，各接合面应密封良好。
母线的端头应装封闭罩，引出线孔的盖子应完整。
穿经楼板或墙洞的母线槽，须用穿板接头衔接。
4.竖向母线应在楼板面上安装固定支座，吊架安装时在封闭式插接母线与设备连接处应加装固定支架。
5.封闭式插接母线外壳接地线跨接板连接应牢固，防止松动，严禁焊接。
封闭式插接母线外壳应与保护地线连接。
6.每2米长母线设有2个固定支架，外壳上应有安装序号及相序标记。
7.经过建筑物沉降缝的母线须使用伸缩接头。
伸缩接头也可作为母线的热膨胀补偿用，不论水平或垂直安装的母线槽，每40米之内应设一伸缩接头。
8.封闭式插接母线安装完毕后，应整理清扫干净，用摇表检测相间、相对地间的绝缘电阻值并作好记录。
9.插接箱有机械联锁，以防止插接箱闭合时插入或抽出，插接需配有手柄，控制插接箱的断开及闭合。
插接箱需加一接地设备，使插进母线沿墙、柱托架安装封闭式母线槽过楼板穿墙支架安装封闭式母线槽一般支架安装。
封闭母线安装作业指导书
w ww .z h ul on g.co m版本号：1.0 **电厂二期工程（2×900MW ）#6标段封闭母线安装作业指导书编号：T320-EL-412-001状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 作业准备6. 开工条件7. 安装程序8. 作业方法和步骤9. 环境因素分析10. 风险分析与防范措施文件修改记录：1.0 创建 版本号修改说明修改人审核人批准人w ww .z hul on g.com1 目的：为了保证**电厂二期工程（2×900MW ）#6标段封闭母线安装工程的施工质量，促进工程施工技术水平的提高，确保封闭母线安装时的安全，保证封闭母线安全投运。
2适用范围：适用于**电厂二期工程（2×900MW ）#6标段封闭母线的安装工程。
3编制依据：3.1 SIEMENS 施工图纸及安装手册3.2 《电力建设安全工作规程》 （火力发电厂部分） 3.3 《火电施工质量检验及评定标准》（电气篇）3.4 《电气装置安装工程母线装置施工及验收规范》 （GBJ149—90）3.5 《施工机械性能手册》4 工程概况：本工程发电机引出线为离相全链式封闭母线，发电机中性点侧封母经接地变压器接地。
封母A 相（即L1相）外壳作为接地母线。
封母出厂分成32个基本单元运输，在现场通过接头焊接或螺栓连接成整体。
封母全线采用钢结构支架支撑。
封母采用微正压方式运行，工作气压约10~15mbar. 5 作业准备：5.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉封闭母线安装图纸、封闭母线安装工艺及标准。
5.2 机、工具、材料准备：汽车吊 1部 平板车 1部 链条葫芦（3t ） 2只 力矩扳手 （20-100Nm ） 1把 力矩扳手 （60-300Nm ） 1把 套筒扳手 1套 梅花扳手 1套 水平尺 1把w ww .z h ul on g.com线垂 2只 电焊机 1台 氩弧焊机 1台 磨光机 2台 白布 10kg 冲击电锤 1把 吸尘器 1台 电动吹风机 1台 经纬仪 1台 无水酒精 10瓶绵纱 10kg纤维吊装带 （3吨 8米） 2根 软底套鞋 2双 无纽扣连体工作服 2套强光手电筒 1只锉刀 1只钢丝刷 1只细尼龙绳（拉线用） 2kg6 开工条件：6.1 所有参与施工人员资质证书齐全、有效，并经过详细的技术交底。
HGIS、GIS和封闭母线安装作业指导书
110kV XX变电所电气安装工程HGIS、GIS和封闭母线安装作业指导书年-月-日发布年-月-日实施发布前言为了优质、安全、高效地完成110kV XX 变电所HGIS、GIS和封闭母线安装，特编制本作业指导书。
本作业指导书只适用于110kV XX 变电所HGIS、GIS和封闭母线安装。
本作业指导书由提出本作业指导书由总工办归口批准：审核：编制：本作业指导书由总工办负责解释目录一、适用范围 (1)二、主要引用标准 (1)三、工艺流程 (1)四、主要工艺流程质量控制要点 (2)1、施工准备 (2)3、主体设备就位 (2)4、母线、分支、套管组装 (3)5、其他附件安装及管道连接 (4)6、抽真空、充气 (4)7、设备调整及支架固定 (5)8、设备接地 (5)9、电缆桥架等安装 (5)10、电缆敷设及接线 (5)11、质量检验 (6)一、适用范围本作业指导书适用于变电工程110～500kV的HGIS、G1S和封闭母线安装。
二、主要引用标准GB 50150 电气装置安装工程电气设备交接试验标准GBJ 147 电气装置安装工程高压电气施工及验收规范GBJ 169 电气装置安装工程接地装置施工及验收规范三、工艺流程HGIS、GIS和封闭母线安装工艺流程见图1—1。
图1-1 HGIS、GIS和封闭母线安装工艺流程四、主要工艺流程质量控制要点1、施工准备1.1技术准备：施工图纸、厂家资料、施工措施、技术交底等齐全。
1.2人员组织：安装、调试、技术、安全、质量及厂家现场指导人员到位。
1.3机具及材料准备：吊车、汽车、吊具、高空作业车、千斤顶、链条葫芦、吸尘器、真空机、SF6充气设备、SF6回收装置、SF6气体微水测量仪、检漏仪、试验设备、防尘帐篷、撬棍及其他用工具和专用材料等准备齐全。
1.4土建工作检查：场地平整；基础及预埋件中心线误差及水平误差符合规程和设计要求；室内的起吊设备应通过专项验收合格。
1.5基础划线：按设计图纸在基础平面上划好主母线、分支母线、断路器等置于地面上的元件和控制柜的中心线。
ZTGZZYFJ-070母线安装作业指导书
母线安装作业指导书1 目的为规范封闭插接母线的安装操作，有效防止和杜绝母线的使用质量和触电击安全事故的发生，确保母线安全运行，特制定本作业指导书。
2 适用范围适用于房建工程的0.4kV 以下室内电气安装工程的封闭插接母线安装。
3 术语定义无4 职责4.1 机电部施工人员熟悉图纸、方案，并进行安全、技术交底。
4.2 安质部负责对所属工程的母线安装过程进行检查监督。
4.3 施工作业人员按照本标准母线安装作业过程进行控制。
5 作业流程图6 作业标准 6.1准备工作6.1.1个人防护用品：工作服、防滑鞋、防护手套、粉末灭火器等。
6.1.2工具准备:工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手，钢角尺、钢卷尺、水平尺、绝缘摇表等。
6.1.3材料准备：封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求，各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品，防腐油漆、面漆、电焊条等应有出厂合格证。
6.1.4作业条件：施工图纸及产品技术文件齐全，封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕，电气设备（变压器、开关柜等）安装完毕，且检验合格6.1.5技术准备：施工图纸和技术资料齐全，施工方案编制完毕并经审批，施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
6.2安装工作6.2.1设备点件检查6.2.1.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。
6.2.1.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
6.2.1.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。
6.2.1.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
6.2.2支架制作6.2.2.1根据施工现场结构类型，支架应采用角钢或槽钢制作。
SJB-030 #1机组封闭母线安装作业指导书
目录1．编制依据 (2)2．编制目的 (2)3．施工内容 (2)4．施工条件 (2)5．施工程序和方法 (3)6．质量及工艺要求 (5)7．技术记录要求 (7)8．安全预防措施 (7)9．环境控制措施 (8)10．主要机械及工器具 (8)11．人员资质要求 (8)1 编制依据1.1 设计院D0401《发电机电气与引出线安装》图纸。
1.2 《电气装置安装工程母线装置施工及验收规范》GBJ149—90。
1.3 《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002。
1.4 《电气装置安装工程电气设备交接试验标准》GB50150-91。
1.5 《电力建设安全工作规程》DL5009.1-2002。
1.6 江苏大全封闭母线有限公司提供的厂家资料。
、2 编制目的新疆天富天河热电厂2*330MW #1机组,发电机与主变连接母线采用江苏大全封闭母线有限公司的封闭母线连接结构。
为保证新疆天富天河热电安装工程的安装质量，确保分部运行及整套启动的顺利进行，特制定本方案。
3. 施工内容3.1 母线支架安装。
3.2 主离相封闭母线安装62米/三相，励磁变压器及PT分支回路18米/三相。
3.3 微正压充气装置、发电机中性点柜安装。
3.4 中性点设备安装。
3.5 PT及避雷器柜安装。
3.6 发电机短路试验装置。
3.7 封闭母线的型号及形式主离相封闭母线：外壳φ1050×8mm，铝导体φ500×12mm，15000A；规格QLFM-20/15000分支离相封闭母线：外壳φ700×5mm，铝导体φ150×10mm，2000A；规格QLFM-20/20004 施工条件4.1 基础构架应符合电气设备的设计要求。
4.2 屋顶楼板施工完毕，不得渗漏。
4.3 室内地面基础施工完毕，并在墙上标出抹平标高。
4.4 有可能损坏已安装母线或安装后不能再进行的装饰工程应结束。
4.5 施工通道畅通。
封闭插接母线安装施工方案
封闭插接母线安装施工方案封闭插接母线是一种先进的配电装置，主要用于工业和商业建筑物的电力供应。
其具有安全可靠、结构简单、运行灵活等特点，被广泛应用于电力系统中。
下面是一份封闭插接母线安装施工方案，来详细介绍其安装步骤和注意事项。
一、安装前准备工作1.首先，需要对施工现场进行勘测和规划，确定插接母线的安装位置和线路走向。
2.确保施工现场的安全环境，清除杂物和障碍物，确保施工的顺利进行。
3.检查安装所需的材料和设备是否齐全，并进行必要的测试和检验。
4.安排具备相应资质和经验的施工人员进行施工，并配备必要的施工工具和设备。
二、插接母线安装步骤1.按照勘测和规划的结果，确定母线的安装位置和线路走向。
2.根据设计要求，在安装位置铺设好支持构架，确保母线能够正常运行。
3.安装好支持构架后，开始铺设和连接母线。
首先，根据设计要求将母线进行切割和连接，保证其长度和接口的准确性。
4.将已切割好的母线与支持构架固定连接，使用适当的螺栓和螺母进行紧固，确保连接牢固。
5.安装好母线后，开始安装其他相关设备，如隔离开关、断路器、电流互感器等。
根据设计要求进行安装和接线，确保所有设备的正常运行。
6.完成母线和其他设备的安装后，进行电气连接和接地，确保电力系统的安全和可靠运行。
7.进行必要的测试和调试工作，确保母线和其他设备的正常运行和电气系统的稳定性。
8.最后，进行安全验收和记录，以便后续的维护和管理工作。
三、注意事项1.在施工过程中，要严格按照相关安全规范进行操作，并配备相应的安全设备，确保施工人员的安全。
2.插接母线的连接处需要保持良好的接触，严禁出现松动或者接触不良的情况，以保证电力系统的正常运行。
3.确保插接母线的固定和支撑结构的稳定，以防止因地震或其他外力导致断裂或位移。
4.在安装过程中，要注意施工现场的清洁和整齐，避免杂物和灰尘进入插接母线和其他设备，影响其正常运行。
5.在进行电气连接和接地时，要仔细查看和确认接线的准确性，避免错误连接和接地导致电气问题。
封闭插接母线安装施工作业指导书(正式)
编订：__________________单位：__________________时间：__________________封闭插接母线安装施工作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9603-79 封闭插接母线安装施工作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1.适用范围适用于建筑电气安装工程中的封闭插接母线安装。
2主要机具2.1机械设备台虎钳、切割机、台钻、电锤、电焊机、手持磨光机等；2.2通用工具钢锯、手锤、活动板手、力矩扳手、木锤等；2.3测量器具钢角尺、钢卷尺、线锤、水平连通器、水平尺、塞尺、万用表、兆欧表等。
3. 成品保护3.1在安装时，必须做好防水渗漏和防异物进入的措施。
如当日未施工完，需用塑料布对封闭插接母线上端及连接处进行封闭, 次日继续安装时,检查封闭插接母线中是否有异物。
3.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护以免损伤。
3.3封闭插接母线安装完毕，暂时不能送电运行时，现场应设置标志牌，以防损坏。
4环保安全措施4.1封闭插接母线安装时，手指不得放在两段的接合处，不得用手试探母排连接螺孔。
4.2封闭插接母线吊装及连接工作使用的梯子必须坚实，不得缺档，并要搭在坚固的支持物上，上端要扎牢，下端应采取防滑措施。
4.3待安装的封闭插接母线应平整码放在工作区附近地面，不待将单节母线靠墙立放。
DQ-14发电机封闭式母线安装作业指导书
1.适用范围本施工作业指导书适用于大唐国际如皋（2×12MW）热电联产工程发电机封闭母线安装。
包括主回路封闭母线，中性点回路封闭母线安装。
2.编制依据2.1《电气装置安装工程电气设备交接试验标准》 GB50150-20062.2《电气装置安装工程母线装置施工及验收规范》 GB50149-20102.3《电气装置安装工程质量检验及评定规程》 DL/T5161-20022.4《工程建设标准强制性条文》(电力工程部分) 2011年版2.5《电力建设安全工作规程》(火力发电厂部分) DL 5009.1-20142.6《电气装置安装工程接地装置施工及验收规范》 GB50169-20062.7《变压器安装图》 (D0301）2.8《发电机小室布置及矩形铜排安装》 (D0401）3.工程概况及主要工程量3.1工程概况本工程为大唐国际如皋（2×12MW）热电联产工程发电机封闭式母线安装，包括主回路封闭母线，中性点回路封闭母线安装。
发电机出口断路器，电压互感器及励磁系统盘柜安装。
主要施工地点：主厂房汽机间至A排外主变压器低压侧。
3.2主要工程量4.作业人员的资格要求4.1作业负责人应有一定的施工经验，具有较强的组织和指挥能力；具有较强的责任心和相应的理论知识。
4.2作业人员在施工前必须经过三级安全教育，熟悉安全工作规程并经考核合格。
母线焊接应由经培训考试合格取得相应资质证书的焊工进行。
4.3施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录，作业人员必须掌握施工规范、验评规程的要求，明确施工质量标准及工艺要求。
4.4具体人员安排及职责5.主要施工机械及工器具配备6.施工准备6.1施工图及技术资料齐全。
6.2土建工程施工完毕，验收合格，交付安装签证等资料办理完毕。
6.3对施工人员进行详细的技术交底和安全交底。
施工人员熟悉安装图纸，了解安装位置及方法。
6.4工器具准备齐全，起重机械准备齐全，并经试验合格。
封闭母线安装及调整作业指导书
CSPC NANHAI PETROCHEMICALS PROJECTCSPC 南海石化项目封闭母线安装及调整Installation and adjusting of isolated phase busbar WORK INSTRUCTION: WI-8710-8100-0073SEPCO Electric Power Construction Corporation山东电力基本建设总公司Revision information修改记录目录Contents1.0 工程概况 general2.0 编制依据 references3.0 施工准备 construction preparation4.0 主要施工机械及工具 major machines and tools5.0 劳动力组织 labor force6.0 施工工序和施工方法 construction procedure and method7.0 工作安全分析 JSA8.0 附表 Appendix1．0 工程概况generalCSPC 南海石化项目汽电联产工程包括5台发电机组，其中4台60MW汽轮机，1台42.3MW燃机，发电机出线连接箱至主变压器低压侧为封闭母线连接，与接地箱通过电缆连接，母线与发电机出线端连接处设一连接箱。
离相式封闭母线内母直径为Φ150mm，外壳直径为450mm，母线共计3*（6*4+2）=78节，需完成硬连接结构36套，软连接结构9套，可拆卸连接45套。
另外需安装PT柜12只，中性点接地箱5只，微正压装置5套。
本工程计划于2004年5月5日开工，2004年10月15日竣工。
S&P Unit for CSPC Nanhai Petrochemicals project includes 5 generators, in which 4 of 60MW ST generators and 1 of 42.3 MW GT generator. The connection from generator terminal box to main transformers 11kV terminals shall be isolated phase busbar (IPB), and a outline box set in the connection point of IPB to generator. IPB inner conductor diameter is 150mm and the enclosure is 450mm. The sections shall be 3*（6*4+2）=78 pcs, there are 36 sets of hard jointing structures, 9 sets of flexible jointing structures, and 45 sets of disconnect link structures. In addition,the IPB has tap offs to 12（3*4） PT cabinets for STGs, each IPB is equipped with Air pressurization units. The installation scheduled to start on May 15th, 2004 and finish Otc.15th, 2004.2．0 编制依据refenrences2.1施工图纸及变更通知单。
16封闭母线安装 作业指导书
代号QEHS3—JJDQZ16编号作业指导书（一般）工程名称：国电九江发电厂“上大压小”扩建工程B1标段#7机组安装工程作业项目名称：封闭母线安装编制单位：江西省火电建设公司九江项目经理部编写：审核：批准：江西省火电建设公司年月日国电九江发电厂“上大压小”扩建工程B1标段#7机组安装工程作业指导书目录1、工程概况及工程量2、编制依据3、施工准备及条件4、施工方法及工艺要求5、执行的《工程建设标准强制性条款》6、质量标准及检验要求7、洁净化安装措施8、职业健康安全与环境保证措施与文明施工要求9、附图、附表1.工程概况及工程量1.1 工程概况国电九江发电厂“上大压小”扩建工程由江西省电力设计院设计、江西诚达工程监理咨询有限公司监理。
我方标段#7机组，在发电机出口-高厂变-主变、高压厂变低压侧出口-6kV配电装置以及励磁系统设备间均采用封闭式离相或共箱型母线连接。
产品均为镇江华东电力设备制造厂制造。
其中#7发电机引出线至#7主变压器低压侧设计为全连式离相封闭母线，设有一组中性点变压器柜和抽屉式电压互感器、避雷器柜，发电机出线离相封母设有微正压装置及热风保养装置各一套。
高压厂用备用变压器低压侧共箱母线#7、8机间以机房A排11柱为界，封闭母线在此预留与#8机接口。
1.2工程量序号名称型号及规格单位数量备注1 发电机出线主回路离相封闭母线导体ø900×15铝外壳ø1450×10米/单相57 封母厂成套2 厂用分支回路离相封闭母线导体ø150×10铝外壳ø750×5米/单相 5 封母厂成套3 低压厂用变压器低压出口共箱封闭母线导体ø130×6铝外壳1000×500米/三相180 封母厂成套4 发电机交流励磁封闭母线500×400 米/三相32 封母厂成套5 发电机直流励磁封闭母线700×550 米/二相18 封母厂成套6 离相母线微正压装置/ 套 1 封母厂成套7 离相母线热风保养装置/ 套 1 封母厂成套8 共箱母线加热驱潮装置/ 套 1 封母厂成套具体施工见各单体的分图。
封闭母线安装作业指导书
封闭母线安装作业指导书3.5.1 概述电厂二期工程的封闭母线包括主封母、厂用分支封母6KV共箱母线及附属设备的安装。
主封闭母线、共箱母线安装应从一端向另一端安装，应注意与设备连接时不允许受力，并作到连接紧固。
本方案以主封母安装为例。
3.5.2 施工前的准备准备好工器具及消耗性材料。
通知氩弧焊工准备好设备，氩气及冷却水箱，并在焊接现场调试合格。
做好防风、防火措施。
3.5.3 作业程序施工前的准备→核对标高及中心线→剔找预埋件→制做支架→按设计图纸核对到货设备是否相符→封闭母线分段就位→焊接→封闭母线与变压器连接→封闭母线与PT柜连接→清理→淋水试验→安装微正压装置的管路→验收。
3.5.4 施工程序和内容3.5.4.1主封母线到货后，应根据设计院和制造厂提供的图纸资料开箱清点，逐段核对母线尺寸、部件、相序顺序编号是否与图纸相符，备品备件规格数量是否正确，瓷件有无破损。
3.5.4.2在设备清点时要进行外观检查，看母线及外壳有无碰伤，变形，封闭母线螺接面镀银层有无损伤、油漆是否完整、焊缝是否饱满，有无裂纹。
3.5.4.3为了保证安装质量，封闭母线的安装应在主变、厂变就位三个月后进行，确保基础不再有大的沉降，且施工前认真核对标高及尺寸是否与设计相符，如有不同应及时找设计协商。
3.5.4.4严格按图纸进行装配组合，安装时头尾不能颠倒，要按厂家编号逐段进行，当出现误差时，要把误差均匀的分布到各个接口上，不能将所有误差集中到一道口上，施工中严禁撞击和拖拽母线。
具体如下：1）支架安装前要用墨线将封闭母线中心线的走向及支架的中心位置划在安装平台和构件上。
同时检查建筑预埋件位置是否正确，然后根据支架基础划线，将支架安装到预埋件上，焊接工作要由合格的焊工进行。
2）在每一母线单元的外壳上，均有制造厂的母线单元的相序号和顺序号，此编号与制造图纸是对应的，安装时要对号入座，不能颠倒。
发电机出线下面的空间很小，安装时，应先从此处开始找正、定位、焊接，安装中切记要将误差均匀分布、严禁集中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.封闭插接母线安装施工作业指导书正式版
封闭插接母线安装施工作业指导书正
式版
下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。
文档可以直接使用，也可根据实际需要修订后使用。
1.适用范围
适用于建筑电气安装工程中的封闭插接母线安装。
2主要机具
2.1机械设备台虎钳、切割机、台钻、电锤、电焊机、手持磨光机等；
2.2通用工具钢锯、手锤、活动板手、力矩扳手、木锤等；
2.3测量器具钢角尺、钢卷尺、线锤、水平连通器、水平尺、塞尺、万用表、兆欧表等。
3. 成品保护
3.1在安装时，必须做好防水渗漏和防异物进入的措施。
如当日未施工完，需用塑料布对封闭插接母线上端及连接处进行封闭, 次日继续安装时,检查封闭插接母线中是否有异物。
3.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护以免损伤。
3.3封闭插接母线安装完毕，暂时不能送电运行时，现场应设置标志牌，以防损坏。
4环保安全措施
4.1封闭插接母线安装时，手指不得放在两段的接合处，不得用手试探母排连接螺孔。
4.2封闭插接母线吊装及连接工作使用的梯子必须坚实，不得缺档，并要搭在坚固的支持物上，上端要扎牢，下端应采取防滑措施。
4.3待安装的封闭插接母线应平整码放在工作区附近地面，不待将单节母线靠墙立放。
4.4封闭插接母线的包装套、包缠物应集中回收处理，不能随意丢在施工场所。
——此位置可填写公司或团队名字——。
