聚焦离子束技术
聚焦离子束加工技术及其应用
聚焦离子束加工技术及其应用摘要：。
聚焦离子束(FIB)技术是把离子束斑聚焦到亚微米甚至纳米级尺寸，通过偏转系统实现微细束加工的新技术。
文章简述了聚焦离子束工作原理和应用前景等。
关键词：聚焦离子束、刻蚀1．聚焦离子束简介聚焦离子束(focused ion beam，FIB)与聚焦电子束从本质上讲是一样的，都是带电粒子经过电磁场聚焦形成细束。
但聚焦电子束不同于聚焦离子束。
区别在于它们的质量，最轻的离子为氢离子也是电子质量的1 840倍。
离子束不但可以像电子束那样用来曝光，而且重质量的离子也可以直接将固体表面的原子溅射剥离，因此聚焦离子束更广泛地作为一种直接微纳米加工工具。
离子束的应用已经有近百年的历史。
自1910年Thomson建立了气体放电型离子源后，离子束技术主要应用于物质分析、同位素分离与材料改性。
由于早期的等离子体放电式离子源均属于大面积离子源，很难获得微细离子束。
真正的聚焦离子束始于液态金属离子源的出现。
1975年美国阿贡国家实验室开发出液态金属离子源(LMIS)，1978年美国加州休斯研究所的R．L．Seliger等人建立了第一台装有Ga LMIS的FIB系统，其束斑直径仅为100nm(目前已可获得只有5nm的束斑直径)。
电流密度为1．5A／cm ，亮度达3．3×10。
A／(cm2．sr)。
这给进行亚微米JJnq-器件的研究极大的鼓舞。
聚焦离子束(FIB)技术就是在电场及磁场的作用下，将离子束聚焦列亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束，实现微细图形的检测分析和纳米结构的无掩模加工。
FIB技术经过不断发展，离子束已可以在几个平方微米到近lmm 的区域内进行数字光栅扫描，可以实现：①通过微通道极或通道电子倍增器收集二次带电粒子来采集图像。
②通过高能或化学增强溅射来去除不想要的材料。
③淀积金属、碳或类电介质薄膜的亚微米图形。
FIB技术已在掩膜修复、电路修正、失效分析、透射电子显微镜(TEM)试样制作及三维结构直写等多方面获得应用。

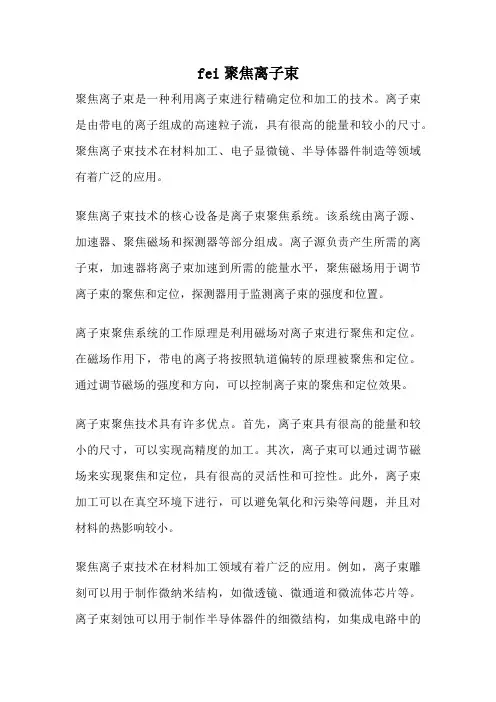

fei聚焦离子束
fei聚焦离子束聚焦离子束是一种利用离子束进行精确定位和加工的技术。
离子束是由带电的离子组成的高速粒子流，具有很高的能量和较小的尺寸。
聚焦离子束技术在材料加工、电子显微镜、半导体器件制造等领域有着广泛的应用。
聚焦离子束技术的核心设备是离子束聚焦系统。
该系统由离子源、加速器、聚焦磁场和探测器等部分组成。
离子源负责产生所需的离子束，加速器将离子束加速到所需的能量水平，聚焦磁场用于调节离子束的聚焦和定位，探测器用于监测离子束的强度和位置。
离子束聚焦系统的工作原理是利用磁场对离子束进行聚焦和定位。
在磁场作用下，带电的离子将按照轨道偏转的原理被聚焦和定位。
通过调节磁场的强度和方向，可以控制离子束的聚焦和定位效果。
离子束聚焦技术具有许多优点。
首先，离子束具有很高的能量和较小的尺寸，可以实现高精度的加工。
其次，离子束可以通过调节磁场来实现聚焦和定位，具有很高的灵活性和可控性。
此外，离子束加工可以在真空环境下进行，可以避免氧化和污染等问题，并且对材料的热影响较小。
聚焦离子束技术在材料加工领域有着广泛的应用。
例如，离子束雕刻可以用于制作微纳米结构，如微透镜、微通道和微流体芯片等。
离子束刻蚀可以用于制作半导体器件的细微结构，如集成电路中的晶体管和电容器等。
离子束溅射可以用于薄膜的制备和表面修饰，如光学薄膜、防反射涂层和硬质涂层等。
聚焦离子束技术还在材料分析和表征领域有着重要的应用。
例如，离子束敏感电子显微镜（FIB-SEM）可以用于材料的断面观察和表面分析，如纳米颗粒的形貌和结构等。
离子束蚀刻可以用于制备材料的薄片和切割样品，用于后续的透射电子显微镜（TEM）和扫描电子显微镜（SEM）等分析。
聚焦离子束技术是一种重要的精密加工和分析工具。
它具有高精度、高灵活性和可控性等优点，在材料加工和表征领域有着广泛的应用前景。
随着科技的不断发展，聚焦离子束技术将进一步推动材料科学和工程的进步。
聚焦离子束
聚焦离子束
离子束技术是一种高精度微加工技术，通过将离子加速到高速并聚焦在微米尺度的小区域进行材料加工和表面改性。
聚焦离子束技术在材料科学、电子工程、生物医学等领域有着广泛的应用前景。
在聚焦离子束技术中，离子束源首先产生并加速离子，然后通过磁透镜等聚焦装置将离子束聚焦到微米尺度。
在加工过程中，离子束的能量和大小可以被调控，从而实现对材料的高精度加工。
离子束技术具有许多优势，比如能够实现高分辨率的加工、几乎无热影响区、对光学透明材料有较好加工效果等。
这些优势使得离子束技术在制造微纳米器件、制备光学元件、表面处理等方面有着独特的应用优势。
聚焦离子束技术在微纳加工领域有着广泛的应用。
比如在芯片制造中，离子束技术可以实现对器件的精细加工和调试，提高了芯片的性能和可靠性。
在生物医学领域，离子束技术可以用于制备生物芯片、药物载体等，为生物医学研究提供了新的手段。
未来，随着人类对微纳加工精度和功能性需求的不断提高，离子束技术将会更加广泛地应用于各个领域。
同时，随着离子束技术的不断发展和创新，离子束技术也将不断地提升其加工精度和效率，为人类创造更多的可能性。
总的来说，聚焦离子束技术作为一种高精度微加工技术，在材料加工、表面改性等领域有着广泛的应用前景。
随着技术的不断发展和创新，离子束技术将会为人类带来更多的技术创新和应用可能性。
聚焦离子束技术及其在地球和行星科学中的应用
聚焦离子束技术及其在地球和行星科学中的应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言聚焦离子束技术（FIB）作为一种精密加工和分析工具，已经在地球和行星科学领域展现出巨大潜力。
聚焦离子束技术
聚焦离子束技术一、简介聚焦离子束技术（Focused Ion Beam，FIB）是一种微电子束技术，它使用液态金属离子源产生离子束，然后通过一组电磁透镜将离子束聚焦到非常小的区域内。
这种技术在材料科学、半导体工程、生命科学和纳米科技等领域有着广泛的应用。
二、聚焦离子束技术的工作原理1. 离子源：聚焦离子束系统的核心是一个离子源，通常使用的是液态金属离子源。
液态金属离子源中的金属被加热到高温，使其蒸发并形成等离子体。
2. 离子提取：从等离子体中提取出金属离子，并将其加速到高速度。
3. 聚焦：通过一组电磁透镜将离子束聚焦到一个非常小的区域内。
电磁透镜可以是静电透镜或磁透镜，也可以是两者的组合。
4. 样品处理：聚焦的离子束可以用于切割、蚀刻、沉积和焊接样品。
离子束与样品的相互作用会产生二次粒子和溅射物质，这些二次粒子和溅射物质可以被用于分析样品的性质。
三、聚焦离子束技术的应用领域1. 半导体工程：聚焦离子束技术可以用于制造和修复半导体设备。
例如，可以使用FIB来切割芯片，或者修复集成电路中的缺陷。
2. 材料科学：聚焦离子束技术可以用于分析和处理各种材料。
例如，可以使用FIB来切割样品并进行元素分析，或者使用FIB来制造纳米结构和纳米器件。
3. 生命科学：聚焦离子束技术可以用于研究和操作生物样本。
例如，可以使用FIB来切割细胞或组织样本，或者使用FIB来制造纳米级的药物输送系统。
4. 纳米科技：聚焦离子束技术是纳米科技的重要工具。
它可以用于制造纳米结构和纳米器件，也可以用于研究纳米材料的性质。
5. 故障分析：FIB可以用于故障分析，通过在器件表面进行切割、刻蚀和显微观察，帮助确定电子器件中的故障位置和原因。
四、聚焦离子束技术的挑战和未来发展尽管聚焦离子束技术在许多领域都有广泛的应用，但它也面临着一些挑战。
例如，离子束与样品的相互作用会产生大量的二次粒子和溅射物质，这些二次粒子和溅射物质可能会污染样品和设备。

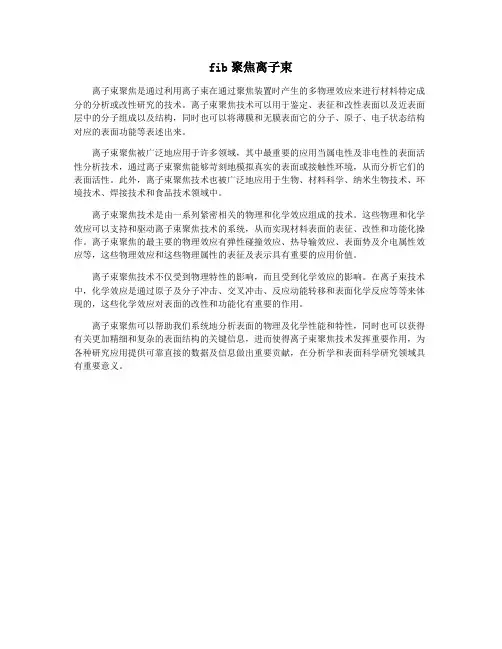

fib聚焦离子束
fib聚焦离子束
离子束聚焦是通过利用离子束在通过聚焦装置时产生的多物理效应来进行材料特定成分的分析或改性研究的技术。
离子束聚焦技术可以用于鉴定、表征和改性表面以及近表面层中的分子组成以及结构，同时也可以将薄膜和无膜表面它的分子、原子、电子状态结构对应的表面功能等表述出来。
离子束聚焦被广泛地应用于许多领域，其中最重要的应用当属电性及非电性的表面活性分析技术，通过离子束聚焦能够苛刻地模拟真实的表面或接触性环境，从而分析它们的表面活性。
此外，离子束聚焦技术也被广泛地应用于生物、材料科学、纳米生物技术、环境技术、焊接技术和食品技术领域中。
离子束聚焦技术是由一系列紧密相关的物理和化学效应组成的技术。
这些物理和化学效应可以支持和驱动离子束聚焦技术的系统，从而实现材料表面的表征、改性和功能化操作。
离子束聚焦的最主要的物理效应有弹性碰撞效应、热导输效应、表面势及介电属性效应等，这些物理效应和这些物理属性的表征及表示具有重要的应用价值。
离子束聚焦技术不仅受到物理特性的影响，而且受到化学效应的影响。
在离子束技术中，化学效应是通过原子及分子冲击、交叉冲击、反应动能转移和表面化学反应等等来体现的，这些化学效应对表面的改性和功能化有重要的作用。
离子束聚焦可以帮助我们系统地分析表面的物理及化学性能和特性，同时也可以获得有关更加精细和复杂的表面结构的关键信息，进而使得离子束聚焦技术发挥重要作用，为各种研究应用提供可靠直接的数据及信息做出重要贡献，在分析学和表面科学研究领域具有重要意义。
聚焦离子束制备tem样品
聚焦离子束制备tem样品聚焦离子束制备TEM样品一、引言透射电子显微镜(Transmission Electron Microscope, TEM)是一种强大的工具，可以用于研究材料的微观结构和性质。
然而，传统的TEM样品制备方法往往面临着一些挑战，如样品的表面污染、形貌损伤以及制备时间长等问题。
为了克服这些问题，聚焦离子束(Focused Ion Beam, FIB)制备TEM样品成为了一种常用的方法。
二、聚焦离子束技术聚焦离子束技术是利用离子束对样品进行刻蚀、切割和沉积的一种表面加工技术。
聚焦离子束可以产生高能离子束，通过控制离子束的聚焦和聚束，可以在样品表面上进行高精度的刻蚀和切割，从而制备出纳米尺度的TEM样品。
三、聚焦离子束制备TEM样品的步骤1. 样品制备：首先，需要选择合适的样品进行制备。
样品可以是金属、半导体、陶瓷等材料。
样品的尺寸应该适当，以便在TEM中进行观察。
样品表面应该平整，没有明显的缺陷和污染。
2. 聚焦离子束刻蚀：将样品放置在聚焦离子束仪的样品台上，通过控制离子束的参数，如束流密度、加速电压和扫描速度等，对样品进行刻蚀。
聚焦离子束可以将样品的表面物质剥离，形成所需的形貌和尺寸。
3. 切割和修整：在刻蚀过程中，可以利用聚焦离子束的切割功能，将样品切割成所需的形状和尺寸。
同时，可以使用聚焦离子束进行修整，去除样品表面的缺陷和污染物。
4. 清洗和保护：在样品制备完成后，需要进行清洗和保护处理。
清洗可以去除样品表面的残留物，保护可以防止样品在后续的观察过程中受到污染和损伤。
5. TEM观察：将制备好的TEM样品放置在TEM仪器中，通过透射电子束对样品进行观察。
通过TEM观察，可以得到样品的高分辨率显微图像，进而研究材料的微观结构和性质。
四、聚焦离子束制备TEM样品的优势1. 高分辨率：聚焦离子束制备的TEM样品具有高分辨率，可以观察到纳米尺度的细节。
2. 快速制备：与传统的TEM样品制备方法相比，聚焦离子束制备可以更快速地制备出TEM样品，节省了制备时间。
聚焦离子束技术经验
讲习班总结7月11日（周二）1.聚焦离子束技术（FIB）定义：将离子束聚焦到亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束扫描运动，实现微纳米图形的检测分析和微纳米结构的无掩模加工。
离子源：液态金属镓应用：掩模板修复、电路修正、失效分析、透射电子显微镜样品制备、三维结构直写等方面。
基本组成：离子源、电子透镜、扫描电极、二次粒子探测器、多轴多向移动的样品台、真空系统。
聚焦离子束与SEM一样，通过偏转系统控制离子束在样品表面进行光栅式扫描，同时由信号FIB激发的这通常采用并最如果离截面的锥度当样品对于表面形貌起伏引起的窗帘结构，解决办法通常是在样品表面用FIB辅助化学气相沉积生长一层保护层，使表面变得平坦；也可以通过改变离子束的入射方向，从没有起伏的面开始切割，从而避开其影响。
对于成分差异引起的窗帘结构，可以通过摇摆切割的方式，使离子束在多个角度入射进行消除。
非均匀刻蚀聚焦离子束可以直接快速地加工制作微纳米平面图形结构，对于非晶体材料或单质单晶材料，FIB刻蚀通常可以得到非常平整的轮过形状和底面，但对于多晶材料和多元化合物材料，由于各个晶粒的取向不同，刻蚀速率在不同晶粒区域也会不同，经常会呈现非均匀刻蚀，底面并不平整。
对于多晶材料刻蚀出现的非均匀性加工缺陷，可以通过增大离子束扫描每点的停留时间来加以改善。
聚焦离子束轰击固体材料时，固体材料的原子被溅射逸出的过程中，部分原子会落回样品表面，该过程称为再沉积。
增大离子束在每点的停留时间，再沉积的影响就会增强，再沉积的原子落入凹陷处的几率更高，可以起到平坦化的作用，从而改善刻蚀底面的平整性。
气体辅助刻蚀可以大大提高刻蚀速率，减少再沉积，提高深宽比极限。
（离子束辅助沉积）聚焦离子束辅助沉积实际上是利用高能量的离子束辐照诱导特定区域发生化学气相沉积反应，有时也被称为离子束诱导沉积。
由于辅助沉积过程中，离子束不断地轰击样品表面，刻蚀与沉积的过程并存。
因此，应严格控制束流密度。
聚焦离子束(Focused Ion beam, FIB)
聚焦离子束(Focused Ion beam, FIB)的系统是利用电透镜将离子束聚焦成非常小尺寸的显微切割仪器，目前商用系统的离子束为液相金属离子源(Liquid Metal Ion Source,LMIS)，金属材质为镓(Gallium, Ga)，因为镓元素具有低熔点、低蒸气压、及良好的抗氧化力；典型的离子束显微镜包括液相金属离子源、电透镜、扫描电极、二次粒子侦测器、5-6轴向移动的试片基座、真空系统、抗振动和磁场的装置、电子控制面板、和计算机等硬设备，外加电场(Suppressor)于液相金属离子源可使液态镓形成细小尖端，再加上负电场(Extractor) 牵引尖端的镓，而导出镓离子束，在一般工作电压下，尖端电流密度约为1埃10-8 Amp/cm2，以电透镜聚焦，经过一连串变化孔径 (Automatic Variable Aperture, AVA)可决定离子束的大小，再经过二次聚焦至试片表面，利用物理碰撞来达到切割之目的。
以下为其切割（蚀刻）和沉积原理图：在成像方面，聚焦离子束显微镜和扫描电子显微镜的原理比较相近，其中离子束显微镜的试片表面受镓离子扫描撞击而激发出的二次电子和二次离子是影像的来源，影像的分辨率决定于离子束的大小、带电离子的加速电压、二次离子讯号的强度、试片接地的状况、与仪器抗振动和磁场的状况，目前商用机型的影像分辨率最高已达 4nm，虽然其分辨率不及扫描式电子显微镜和穿透式电子显微镜，但是对于定点结构的分析，它没有试片制备的问题，在工作时间上较为经济。
1工作原理编辑液态金属离子源离子源是聚焦离子束系统的心脏，真正的聚焦离子束始于液态金属离子源的出现，液态金属离子源产生的离子具有高亮度、极小的源尺寸等一系列优点，使之成为目前所有聚焦离子束系统的离子源。
液态金属离子源是利用液态金属在强电场作用下产生场致离子发射所形成的离子源[1、2]。
液态金属离子源的基本结构如图1所示在源制造过程中，将直径0.5mm左右的钨丝经过电化学腐蚀成尖端直径只有5－10μm的钨针，然后将熔融的液态金属粘附在钨针尖上，在外加强电场后，液态金属在电场力作用下形成一个极小的尖端（泰勒锥），液态尖端的电场强度可高达1010V/m。
聚焦离子束技术.doc
聚焦离子束(Focused Ion beam, FIB)的系统是利用电透镜将离子束聚焦成非常小尺寸的显微切割仪器，目前商用系统的离子束为液相金属离子源(Liquid Metal Ion Source,LMIS)，金属材质为镓(Gallium, Ga)，因为镓元素具有低熔点、低蒸气压、及良好的抗氧化力；典型的离子束显微镜包括液相金属离子源、电透镜、扫描电极、二次粒子侦测器、5-6轴向移动的试片基座、真空系统、抗振动和磁场的装置、电子控制面板、和计算机等硬设备，外加电场(Suppressor)于液相金属离子源可使液态镓形成细小尖端，再加上负电场(Extractor) 牵引尖端的镓，而导出镓离子束，在一般工作电压下，尖端电流密度约为1埃10-8 Amp/cm2，以电透镜聚焦，经过一连串变化孔径 (Automatic Variable Aperture, AVA)可决定离子束的大小，再经过二次聚焦至试片表面，利用物理碰撞来达到切割之目的。
以下为其切割（蚀刻）和沉积原理图：在成像方面，聚焦离子束显微镜和扫描电子显微镜的原理比较相近，其中离子束显微镜的试片表面受镓离子扫描撞击而激发出的二次电子和二次离子是影像的来源，影像的分辨率决定于离子束的大小、带电离子的加速电压、二次离子讯号的强度、试片接地的状况、与仪器抗振动和磁场的状况，目前商用机型的影像分辨率最高已达4nm，虽然其分辨率不及扫描式电子显微镜和穿透式电子显微镜，但是对于定点结构的分析，它没有试片制备的问题，在工作时间上较为经济。
工作原理液态金属离子源离子源是聚焦离子束系统的心脏，真正的聚焦离子束始于液态金属离子源的出现，液态金属离子源产生的离子具有高亮度、极小的源尺寸等一系列优点，使之成为目前所有聚焦离子束系统的离子源。
液态金属离子源是利用液态金属在强电场作用下产生场致离子发射所形成的离子源[1、2]。
液态金属离子源的基本结构如图1所示在源制造过程中，将直径0.5mm左右的钨丝经过电化学腐蚀成尖端直径只有5－10μm的钨针，然后将熔融的液态金属粘附在钨针尖上，在外加强电场后，液态金属在电场力作用下形成一个极小的尖端（泰勒锥），液态尖端的电场强度可高达1010V/m。
聚焦离子束加工技术
聚焦离子束加工技术随着科技的不断进步，离子束加工技术也逐渐受到了广泛的关注和应用。
离子束加工技术是一种利用加速和聚焦的离子束在物体表面刻蚀和磨削的技术，可用于制备微纳器件、蚀刻厚膜、雾化喷涂等领域。
离子束加工技术的原理是将离子束成键能较高的介质中加速，然后在特定条件下高度聚焦，使得离子束具有足够的能量和动量来刻蚀物体表面。
其主要过程包括：离子束发生电离、加速、聚焦、入射到工件上和与工件相互作用的过程。
与传统的加工方法相比，离子束加工技术可以实现高精度、高效率、高质量和可重复性的特点，这些特点使它在微纳器件和精密加工领域中具有很高的应用价值。
离子束加工技术主要分为两类：一种是离子束刻蚀技术，另一种是离子束镀膜技术。
离子束刻蚀技术是利用离子束对物体表面进行刻蚀的一种方法。
刻蚀过程通常通过将工件放在真空室中，然后用离子束将表面物质击脱掉，从而形成所需的结构或器件。
该技术可以制备各种微型或纳米结构，如集成电路、传感器、芯片和微机械系统等。
其中，集成电路是离子束刻蚀技术的主要应用领域之一，可用于制造半导体材料中的电路和器件。
离子束镀膜技术则是通过离子束将金属离子沉积于物体表面，从而形成金属膜层。
该技术可用于制备各种功能薄膜，如光学膜、防腐蚀膜、导热膜和阻隔膜等。
其中，光学膜是离子束镀膜技术的主要应用领域之一，可用于制造各种光学器件，如衍射光栅、滤光片和半导体激光器等。
离子束加工技术的应用领域非常广泛，涉及到多个领域。
下面列举几个例子：(a)微电子学器件制造：可用于制造各种芯片、集成电路及其它微处理器。
(b)纳米和微米制造：可用于制造MEMS器件、纳米阵列和微雷达等。
(c)涂层技术：可用于制备各种金属和非金属涂层，如硬质涂层、防反射膜、光学膜、电极等。
(d)生物医学：可用于生物样品制备、组织工程、药物分离和分析等。
离子束加工技术的未来发展前景广阔。
如今，随着科学技术水平的提高，离子束加工技术将会得到更广泛的应用。
半导体聚焦离子束
半导体聚焦离子束概述半导体聚焦离子束是一种在材料科学和工程中广泛应用的技术。
它利用离子束的聚焦性能和能量传递能力，实现对半导体材料表面的精密刻蚀、改变材料特性等目的。
工作原理半导体聚焦离子束的工作原理基于离子束与材料的相互作用。
当离子束照射到半导体表面时，离子与原子之间发生相互作用，如散射、俘获和激发等。
这些相互作用过程会改变半导体表面的化学组成和晶体结构。
离子束在空间中传播时具有一定的束流发散角度，这使得束流的直径在离子束到达半导体表面后会有扩散的现象。
为了克服这个问题，需要对离子束进行聚焦，减小束流直径，提高束流的空间分辨率。
实现离子束的聚焦需要使用磁透镜或电透镜等光学元件。
这些元件通过控制磁场或电场，使离子束在传输过程中发生弯曲，从而实现对束流的聚焦。
聚焦后的离子束可以在非常小的尺寸范围内进行刻蚀或改变材料特性。
应用领域半导体制造半导体聚焦离子束被广泛应用于半导体制造中。
在芯片制造过程中，需要对材料进行刻蚀、沉积、掺杂等处理。
离子束技术能够实现对半导体材料表面的高精度加工，提高芯片的性能和可靠性。
光学元件制造离子束聚焦技术也被应用于光学元件的制造中。
在光学元件加工过程中，需对材料进行刻蚀、改变折射率等处理。
离子束技术可以实现对光学元件表面的微纳加工，提高光学元件的性能和精度。
纳米加工离子束聚焦技术在纳米加工领域有着重要的应用。
通过调控离子束的能量和剂量，可以实现对材料表面的纳米级加工，如纳米乌洛夫镜、纳米线芯片等的制备。
材料研究离子束聚焦技术在材料研究中也有广泛应用。
利用离子束的高能量和电荷传递能力，可以实现对材料表面的局部离子注入、表面改性等研究。
这对于材料的性能分析和研究具有重要意义。
优势和挑战优势•高精度：离子束聚焦技术可以实现对材料表面的高精度加工，具有极高的空间分辨率。
•灵活性：通过调整离子束的能量和剂量，可以实现不同材料的加工和改性。
•高效性：离子束加工速度快，可以大幅度提高生产效率。
聚焦离子束刻蚀技术的使用方法
聚焦离子束刻蚀技术的使用方法离子束刻蚀技术，简称IBE，是一种通过在材料表面轰击离子束来进行蚀刻的方法。
它具有高精度、高速度和高选择性等优点，在半导体、光学器件、纳米科技等领域得到广泛应用。
本文将聚焦离子束刻蚀技术的使用方法，介绍其原理、设备和操作流程，以及在纳米科技中的应用。
第一部分：离子束刻蚀技术的原理和设备离子束刻蚀技术是利用离子束的物理和化学作用在材料表面进行蚀刻的方法。
离子束源产生的离子束经过加速、聚焦和对准等步骤，最终对材料表面进行打击。
离子束刻蚀设备由离子源、加速器、对准系统、蚀刻室和控制系统等组成。
离子源常见的有离子发生器、离子注入机和反应离子束刻蚀机。
加速器可以将离子束加速到较高能量，对材料表面产生更强的影响。
对准系统用于调整离子束的入射角度和位置，确保蚀刻效果的精度。
第二部分：离子束刻蚀技术的操作流程离子束刻蚀技术的操作流程可以分为前处理、设备调试、蚀刻和后处理四个步骤。
前处理主要包括样品的清洗和表面处理。
清洗样品是为了去除表面的污染和杂质，表面处理则是为了改变材料表面的性质，提高刻蚀效果。
设备调试是为了保证离子束刻蚀设备的正常运行和蚀刻效果的稳定。
调试包括离子源的调整、加速器的能量校准和对准系统的定位等。
蚀刻是离子束刻蚀技术的核心步骤。
在蚀刻室中，将清洁的样品放置在靶标台上，调整离子束的能量和入射角度，开始蚀刻。
蚀刻时间和参数的选择取决于材料的特性和所需的刻蚀深度。
后处理主要包括样品的清洗和检测。
清洗样品是为了去除刻蚀残留物，检测则是为了验证刻蚀效果和质量。
第三部分：离子束刻蚀技术在纳米科技中的应用离子束刻蚀技术在纳米科技中有广泛的应用。
例如，在纳米加工中，离子束刻蚀可以用于制作纳米器件的纳米线、纳米孔和纳米结构等。
通过调整离子束的能量和入射角度，可以实现精确的纳米加工。
离子束刻蚀技术还可以用于纳米材料的表面改性和功能化。
通过调整离子束的能量和组分，可以在纳米材料的表面形成纳米结构和纳米孔洞，改变其物理和化学性质。
聚焦离子束
聚焦离子束
离子束作为一种新兴的技术，近年来在材料分析和制备等领域得到广泛应用，是材料学研究中不可缺少的重要技术。
但是，由于离子束具有大尺度，小尺度等多种分布，离子束聚焦技术也受到了极大的关注。
聚焦离子束(FIB)是指把一个离子束内的离子通过电场线性以及旋转偏移来定位，以获得精确的尺度和聚焦的离子束尺寸。
使用这种聚焦离子束技术实现高性能、低外延的镀层，分析和制备等工作，为进一步探索材料极限、改善材料性能提供了有力工具。
首先，聚焦离子束技术采用电场通过大斜率靶来定位，以产生离子束集中尖端，主要应用于材料的精细结构分析，如膜的厚度测量和裂纹的识别等。
此外，由于聚焦技术具有准确性高、耐久性持久，它也可以用于具有较高精度的材料切削，例如把玻璃片分解成薄片，焊接电子器件，造型制备微构造和微电子组件等，都是聚焦离子束技术的有益应用。
综上所述，离子束聚焦技术主要应用于材料的精确分析和制备，是材料研究工作的重要技术手段。
在该技术的开发中，离子束尺寸控制和聚焦技术的可靠性是关键，已经取得长足的进步，这将对未来材料研究和制备方面产生重要的影响。
蔡司聚焦离子束
蔡司聚焦离子束蔡司聚焦离子束（IFS）是蔡司公司生产的一种高性能电子显微技术，它具有能够将较大范围内的细微结构可视化的特性。
蔡司聚焦离子束技术被广泛应用于电子、纳米材料、材料科学、生物技术、医药等领域，它可以实现细长物体至微米级别的精细检测，释放出来的离子能量可以穿透表面层检测出具体的结构信息，让研究人员能够更加深入地去发掘细微结构的特点。
蔡司公司把自己的聚焦离子束技术融入到了自己的产品之中，其最新研发的蔡司聚焦离子束技术可以提供更高分辨率、更好的精度和质量，因此受到材料研究人员的追捧。
蔡司聚焦离子束技术的最主要的特点就是其可以聚焦到离子的一部分，因此能够检测到更加精细的特征，而且离子束的分辨率可以高达微米级别，这也使得蔡司聚焦离子束具有更高的灵活性和精确性。
如果将蔡司聚焦离子束技术应用于科学研究，它可以分析出对活体或者植物的最精细的结构之类的信息，也可以分析出新材料的制备过程中发生变化最小细节的现象，从而使研究者可以更清楚地了解它们，也可以帮助科学家制定出更有效率的科研策略。
蔡司聚焦离子束技术还可以用于制造，它可以检测出在制造过程中极小的缺陷，将缺陷信息及时传递给制造人员，以免造成更大的损失。
蔡司聚焦离子束技术的应用越来越广泛，它既可以用于研究，也可以用于制造，为科学家们的研究和制造带来了更为便捷的环境。
从而可以看出，蔡司聚焦离子束技术是一种非常先进的电子显微技术，它具备聚焦离子、精细检测和穿透表面层检测等多种功能，可以说蔡司聚焦离子束技术给科学和制造领域带来了重大的技术革新。
它可以提供更加精确的晶体检测，可以更加清楚的展示出细微结构的特点，也可以更加清楚地显示材料中发生的变化，这对于科学和制造领域来说都是一次重大的突破。
随着科技的进步，蔡司聚焦离子束技术也在不断地发展和改进，它的技术性能持续提升，给科学和制造领域都带来了极大的方便和帮助，为科学发展贡献了重要的力量。
聚焦离子束技术
讲习班总结7月11日（周二）1.聚焦离子束技术（FIB）定义：将离子束聚焦到亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束扫描运动，实现微纳米图形的检测分析和微纳米结构的无掩模加工。
离子源：液态金属镓应用：掩模板修复、电路修正、失效分析、透射电子显微镜样品制备、三维结构直写等方面。
基本组成：离子源、电子透镜、扫描电极、二次粒子探测器、多轴多向移动的样品台、真空系统。
聚焦离子束与SEM一样，通过偏转系统控制离子束在样品表面进行光栅式扫描，同时由信号探测器接受被激发出来的二次电子或二次离子等信号，从而得到样品表面的形貌图像。
FIB激发的二次电子信号强度除了与表面形貌有关外，还因样品的晶体取向、原子质量有明显的不同。
FIB获得的图像SEM获得的表面形貌包含的信息更为丰富。
FIB可以分析薄膜材料每层厚度，也可以用作成分分析。
FIB+EDS可以做三维成分分析。
刻蚀和切割是聚焦离子束技术最主要的功能。
FIB通过偏转系统控制离子束的扫描路径与扫描区域，从而按照设定的图案刻蚀出设计的结构。
在刻蚀过程中，溅射溢出的颗粒大部分被真空泵抽走，但有部分会掉落在被刻蚀区域附近，这一过程成为再沉积。
再沉积会对临近的结构形成填埋，因此在刻蚀多个相邻的结构时，通常采用并行的模式，以减小再沉积的影响。
在实际应用聚焦离子束加工制作微纳米结构时，由于FIB本身的特征及被加工材料的原因，最终加工制作出的结构有时会产生缺陷，这些缺陷主要包括：倾斜侧壁在聚焦的束斑内，离子呈现出高斯分布特征，越靠近束斑中心，离子的相对数量越大。
如果离子束按单个像素点刻蚀轰击样品，将形成锥形截面轮廓的孔洞。
随着刻蚀深度的增加，截面的锥度将逐渐减小直至饱和。
因材料及其晶体取向不同，截面通常会有1.5~4°的锥度。
要想得到与样品表面完全垂直的截面，通常采用将样品人为倾斜特定的角度，以弥补截面与离子束入射角度之间的偏差。
另外，还可以采用侧向入射的方式进行切割，通过定义刻蚀图案来控制截面与表面的角度，灵活地加工出形状更加复杂的三维微纳米结构。
聚焦离子束fib 原理
聚焦离子束fib 原理
聚焦离子束FIB（Focused Ion Beam）是一种高精度的表面加工技术，它利用离子束的高能量和高精度聚焦能力，对材料表面进行加工和刻蚀。
聚焦离子束FIB技术在微电子、纳米技术、材料科学等领域有着广泛的应用。
聚焦离子束FIB技术的原理是利用离子束的高能量和高精度聚焦能力，将离子束聚焦到非常小的直径，然后通过控制离子束的位置和强度，对材料表面进行加工和刻蚀。
离子束的能量和聚焦能力决定了它的加工精度和深度，而离子束的种类和能量则决定了它的加工效果和材料选择。
聚焦离子束FIB技术的应用非常广泛，它可以用于制作微电子器件、纳米结构、光学元件、生物芯片等。
在微电子领域，聚焦离子束FIB技术可以用于制作芯片的金属线路、修复芯片的缺陷、制作芯片的掩膜等。
在纳米技术领域，聚焦离子束FIB技术可以用于制作纳米结构、纳米器件、纳米传感器等。
在材料科学领域，聚焦离子束FIB技术可以用于制作材料的纳米结构、表面修饰、材料分析等。
聚焦离子束FIB技术的优点是加工精度高、加工深度可控、加工速度快、加工范围广、加工材料多样化等。
但是，聚焦离子束FIB技术也存在一些缺点，比如加工成本高、加工过程中会产生较多的热量和辐射等。
聚焦离子束FIB技术是一种非常重要的表面加工技术，它在微电子、纳米技术、材料科学等领域有着广泛的应用。
随着科技的不断发展，聚焦离子束FIB技术将会越来越成熟，为人类的科技进步和社会发展做出更大的贡献。
聚焦离子束加工
聚焦离子束加工离子束加工是一种利用离子束对材料进行加工的技术，它可以在微米甚至纳米级别上进行加工和改性。
离子束加工技术广泛应用于半导体、电子、光学、材料科学等领域。
下面将从离子束加工的起源、原理、应用等方面进行介绍。
一、离子束加工的起源离子束加工最早可以追溯到20世纪50年代，当时美国的加州理工学院的物理学家A.L. Porter和J.F. Gibbons首次利用离子束对材料进行了加工。
随后，离子束加工技术得到了快速发展，逐渐成为了一种重要的微纳加工技术。
二、离子束加工的原理离子束加工的原理是利用离子束对材料表面进行轰击，使其表面发生化学、物理反应，从而实现加工和改性。
离子束加工的主要过程包括离子束的生成、加速、聚焦和轰击等。
离子束的生成通常采用离子源，离子源可以是离子枪、离子源、离子注入器等。
离子束加速器通常采用高压电场或磁场来加速离子束，使其具有足够的能量。
聚焦系统通常采用磁聚焦或电聚焦来控制离子束的聚焦度和尺寸。
轰击过程通常采用靶材料，离子束轰击靶材料表面后，靶材料表面会发生化学、物理反应，从而实现加工和改性。
三、离子束加工的应用离子束加工技术广泛应用于半导体、电子、光学、材料科学等领域。
其中，半导体领域是离子束加工技术应用最为广泛的领域之一。
离子束加工可以用于制造半导体器件的掩膜、刻蚀、离子注入等工艺。
在电子领域，离子束加工可以用于制造微型电子元件、纳米线、纳米管等。
在光学领域，离子束加工可以用于制造微型光学元件、微型光学阵列等。
在材料科学领域，离子束加工可以用于制造纳米材料、纳米结构材料等。
总之，离子束加工技术是一种重要的微纳加工技术，它可以实现对材料的微米甚至纳米级别的加工和改性。
离子束加工技术在半导体、电子、光学、材料科学等领域有着广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章聚焦离子束技术（FIB）本章主要内容4.1 FIB系统介绍41FIB4.2 FIB-SEM构造及工作原理4.3 离子束与材料的相互作用4.4 FIB主要功能及应用参考书：顾文琪等，聚焦离子束微纳加工技术，北京工业大学出版社，2006。
参考书：顾文琪等聚焦离子束微纳加工技术北京工业大学出版社2006。
41FIB 4.1 FIB系统介绍 (Focused Ion beam FIB)聚焦离子束(Focused Ion beam, FIB)的系统是利用电透镜将离子束聚焦成非常小尺寸的显微加工仪器。
通过荷能离子轰击材料表面实现材料的剥离沉积轰击材料表面，实现材料的剥离、沉积、注入和改性。
目前商用系统的离子束为液相金属离子源(Liquid Metal Ion Source,LMIS)金属材质为镓(Gallium, Ga)，因为镓元素具有低熔点、低蒸气压、及良好的抗氧化力。
即离子束+Zeiss Auriga FIB Zeiss Auriga FIB--SEM system 现代先进FIB 系统为双束，即离子束+ 电子束（FIB+SEM ）的系统。
在SEM微观成像实时观察下，用离子束进行微加工g y加工。
FIB技术发展史FIB加工系统的发展与点离子源的开发密切相关系展1950s：Mueller发明气体场发射离子源（GFIS）；1970s：GFIS应用到聚焦离子显微镜（FIM）；1974-75：J. Orloff 和L.W.Swanson分别将GFIS应用于FIB。
此时的(p)GFIS束流低(10pA),分辨率约50纳米；1974：美国Argonne国家实验室的V.E.Krohn 和G.R.Ringo发现在电场作用下毛细管管口的液态镓变形为锥形，并发射出Ga+离子束；1978：美国加州休斯研究所的R.L.Seliger等人建立了第一台Ga+液态金属离子源的FIB系统，束斑直径100nm，束流密度1.5A/cm2，亮度达623.3x10A/（cm.sr），束能量57keV；1980s：商品型FIB投入市场，成为新器件研制、微区分析、MEMS制作的重要手段；1980s-90s：开发出SEM-FIB双束、FIB多束、全真空FIB联机系统。
FIB系统分类按用途：按用途FIB曝光系统按离子能量：高能FIB系统（<100keV）中能FIB系统（10100keV）按结构组成：单束单光柱FIB系统FIB注入系统FIB刻蚀系统中能FIB系统（10-100keV）低能FIB系统（<10keV）双束单光柱FIB系统双束双光柱FIB系统FIB沉积系统FIB电路、掩模修整系统多束多光柱FIB系统全真空FIB联机系统SIM成像分析系统4.2 FIB-SEM构造及工作原理42FIB SEM构造FIB Column离子源离子源是聚焦离子束系统的心脏依据发由于镓元素具有低熔点低离子源是聚焦离子束系统的心脏，依据发展过程分为：双等离子体离子源由于镓元素具有低熔点、低蒸汽压以及良好的抗氧化力，因而液态金属离子源中的金 液态金属离子源气态场发射离子源属材料多为镓（Ga）真正的聚焦离子束始于液态金属离子源的出现，液态金属离子源产生的离子具有高亮度、极小的源尺寸等一系列优点使之成为目前所有聚焦离源尺寸等系列优点，使之成为目前所有聚焦离子束系统的离子源。
液态金属离子源是利用液态金属在强电场作用下产生场致离子发射所形成的离子源。
液态金属离子源的基本结构如图所示。
已有用Ga ，In ，Al 等金属作为发射材料的单质液态离子源，也有包含高熔点的Be ，B ，Si 高液态蒸汽压的P ，Zn ，As 等掺杂元素的共晶合金液态离子源。
工作原理在离子柱顶端外加电场（Suppressor）于液态金属离子源，可使液态金属形成细小尖端再加上负电场（细小尖端，再加上负电场（Extractor）牵引尖端的金属，从而导出离子束。
然后通过静电透镜聚焦，经过连串 然后通过静电透镜聚焦经过一连串可变化孔径（Automatic Variable Aperture，A V A）可决定离子束的大小，p而后通过八极偏转装置及物镜将离子束聚焦在样品上并扫描。
离子束轰击样品，产生的二次电子和离子被收集并成像或利用物理碰撞来实现切割或研磨。
4.3 离子束与材料的相互作用43聚焦离子束产生的正性聚焦离子束具有5-150keV的能量，其束斑直径为几纳米到几微米，束流为几皮安到几十纳安。
这样的离为几皮安到几十纳安这样的子束入射到固体材料表面时，离子与固体材料的原子核和电子相互作用，可产生各种物理化学现互作用可产生各种物理化学现象。
（1）入射离子注入。
（1）入射离子注入入射离子在与材料中的电子和原子的不断碰撞中，逐渐丧失能量并被固体材料中的电子所中和，最后镶嵌到固体材料中。
镶嵌到固体材料中的原子改变了固体材料的性质，这种现象叫注入（2）入射离子引起的反弹注入。
入射离子把能量和动量传递给固体表面或表层原子，是后者进入表层或表面或表层原子是后者进入表层或表层深处。
（3）入射离子背散射。
入射离子通过与固体材料中的原子发生弹性碰撞，被反射出来，称作背散射离子。
某些离子也可能经历定散射离子。
某些离子也可能经历一定的能量损失。
（4）二次离子发射。
在入射离子轰击下，固体表面的原子、分子、分子碎片、分子团以正离子或负离子的形式发射出来，这些二子或负离子的形式发射出来，这些次离子可直接引入质谱仪，对被轰击表面成分进行分析。
（5）二次电子、光子发射。
入射离子轰击固体材料表面，与表面层的原子发生非弹性碰撞，入射离的发生非射离子的一部分能量转移到被撞原子上，产生二次电子、X射线等，同时材料中的原子被激发、电离产生可见光、中的原子被激发电离产生可见光紫外光、红外光等。
（6）材料溅射。
（6）材料溅射在入射离子在与固体材料中原子发生碰撞时，将能量传递给固体材料中的原子，如果传递的能量足以使原子的原子如果传递的能量足以使原子从固体材料表面分离出去，该原子就被弹射出材料表面，形成中性原子溅射。
被溅射还有分子、分子碎片、分射被溅射还有分子分子碎片分子团。
（7）辐射损伤。
指入射离子轰击表层材料造成的材料晶格损失或晶态转化。
（8）化学变化（8）化学变化。
由于入射离子与固体材料中的原子核和电子的作用，造成材料组分变化或化学键变化。
离子曝光就是利用了这种化学变化。
（9）材料加热。
（9）材料加热具有高能量的离子轰击固体表面使材料加热，热量自离子入射点向周围扩散。
扩散离子束、电子束与材料的相互作用比较离子束电子束与材料的相互作用比较入射电子轰击样品产生的物理信号思考问题？请总结1.4 聚焦离子束的主要功能及应用14聚焦离子束的主要功能及应用（1）离子注入：入射离子在与材料中的电子和原子的不断碰撞中逐渐丧失能量，并与材料中的电子结合形成原子，镶嵌到固体材料中，从而改变固体材料的性能。
主要应用于半导体器件的掺杂和材料的改性。
能主要应用于半导体器件的掺杂和材料的改性FIB离子注入优缺点：☺无需掩模和感光胶层，简化工艺，减少污染，提高器件的可靠性和成品率；☺对离子种类、电荷、能量等进行精确控制；☺FIB离子注入与分子束外延结合，可以实现三维掺杂结构器件制作；FIB离子注入生产率低；离子源长为合金源，稳定性差；离子注入系统结构复杂其运行和工FIB离子注入系统结构复杂，其运行和工艺操作相对难。
（2）离子溅射：聚焦离子束轰击材料表面，能够将固体材料的原子溅射出表面，是FIB 最重要的应用，应用于微细铣削和高精度表面刻蚀加工。
最重要的应用应用于微细铣削和高精度表面刻蚀加工FIB辅助气体刻蚀（GAE）在FIB溅射刻蚀区通入某些反应气体，如Cl2、I2、Br2、XeF2等，能提高溅射产额。
少量反应气体的注入可以改变靶材表面的束缚能，或者反应气体直面的束缚能或者反应气体接与靶材表面起化学反应。
此外，气体注入也减少再沉积。
集成电路器件剖面制作利用FIB 溅射刻蚀或辅助气体溅射刻蚀可以方便地制作集成电路的剖面，用来分析失效电路的设计错误或制造缺陷，分析电路制造中低成品率的原因，以及研究和改进对电路制造过程中的控制。
TEM试样制备铣削阶梯法：在观察区两侧铣削出两个方向相反的阶梯槽，中间留出极薄的TEM试样。
在工件上首先刻蚀出定位标记，然后用离子束扫描来，定位标记来确定铣削区域，可以是自动或手动完成。
TEM试样制备削薄法（H-bar）：首先用机械切割和研磨等方法将试样做到50-100微米的厚度，然后在试样上用FIB沉积一层Pt作为保护层，最后用FIB 将两侧的材料铣削掉。
TEM试样制备削薄法（H bar）：首先用机械切割和研磨等方法将试样做到50100微米的削薄法（H-bar）：首先用机械切割和研磨等方法将试样做到50-100微米的厚度，在试样上用FIB沉积一层Pt作为保护层，用FIB将两侧的材料铣削掉。
TEM试样制备LowkV FIB polishing TEM试样制备-LowkV FIB polishing其它样品及器件制备：FIB 能够铣削出几十nm 的微结构。
它在特征器件研制中能够发挥重要作用，如光电子器件、纳米生物器件、微传感器等。
三维原子探针样品扫描探针显微镜针尖氧化镁球的表面纳米结构材料截面样品（3）诱导沉积：诱导沉积在FIB入射区通入诱导气体，吸附在固体材料表面，入射离子束的轰击致使吸附气体分子分解将金属留在固体表面主要应用于集成电路分致使吸附气体分子分解，将金属留在固体表面。
主要应用于集成电路分析与修理，MEMS器件制作，诱导沉积举例：微电路微电子器件P i ill iliPt micro-pillars on silicon材料X 射线宏观织构测定材料现代分析方法Absolute 诱导沉积举例：Pressure Sensor(SiO2)（4）离子束曝光：用离子束将某些高分子有机化合物发生交联或降解，实现抗蚀剂曝光。
包括扫描离子束曝光掩模离子束曝光投影离子束曝光包括扫描离子束曝光，掩模离子束曝光，投影离子束曝光。
优点：离子束曝光与电子束相比的优缺点：缺点： 高图形分辨率曝光速度快对衬底材料的损伤 曝光速度有限制无邻近效应良好的曝光宽容度可实现无抗蚀剂直接曝光离子束曝光举例：掩模离子束曝光投影离子束曝光（5）二次离子成像：工作原理：离子光学柱将离子束聚焦到样品表偏转系统使离束在样表表面，偏转系统使离子束在样品表面做光栅式扫描，同时控制器作同步扫描。
电子信号检测器接收产生的二次电子或二次离子信号去调制显示器的亮度，在显示器上得到反映样品形貌的图像。
映样形貌的图像分辨率：主要取决于聚焦离子束的束斑直离子束束径和系统的S/N信噪比，分辨率低于SEM。
二次离子成像与电子成像相比，可以获得良好的对比度，而后者可以提供较高的分辨率。
