网络综合布线系统工程常用器材和工具
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
本章学习要求 了解同轴电缆、超五类以上双绞线性能 熟悉五类及超五类屏蔽/非屏蔽双绞线的物理构
造及电气特性指标，熟悉光纤原理与分类 了解常用电缆、光缆连接硬件机械特性与电气
特性 熟悉常用布线工具并能熟练使用 理解光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
教学内容 3.1 电缆 3.2 光缆 3.3 连接硬件 3.4 常用工具 3.5 吹光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
1、传输介质简介 网络中信息发送方与接收方之间物理通道，是网络中各
种信号传输载体 是整个综合布线系统主体，综合布线系统大部分工作都
上辐射出的电磁波所抵消，从而减少信号辐射影响 将一对或多对双绞线安置在一个塑料护套中，便形成了双
绞线电缆 双绞线电缆的每一对导线的电气特性相同，故双绞线电缆
属于平衡电缆
机机械械工工业业出出版版社社
双绞线电缆
双绞线生产过程 铜棒拉丝→单芯覆盖绝缘层→两芯绞绕→4对绞绕→覆盖外绝缘层→印刷标
记→成卷
机机械械工工业业出出版版社社
双绞线电缆
2、非屏蔽双绞线电缆UTP 非屏蔽双绞线电缆UTP由多对双绞线和一个塑料外皮构成，最
常用的UTP是4线对8芯UTP （1）UTP双绞线的连接标准 TIA/EIA 568将UTP分为6个Category（类别） Category 1：用于语音、监控、报警 Category 2：速率4 Mbit/s，用于语音、数据 Category 3：速率10Mbit/s，用于10Base-T及4Mbit/s
机机械械工工业业出出版版社社
网络综合布线系统工程 常用器材和工具
综合布线器材和工具
、金属膨胀 栓等小材料。
图4-39 电工工具箱及工具
2．线盘
用于长距离旳电源线盘接电，线盘
长度有20米、30米、50米等型号。
图4-40电源线盘
3．充电起子
充电起子，既可当螺丝刀又能用作
电钻，特殊情况下以充电电池作为动力
电源。
配合各式通用旳六角工具头能够拆卸
材，分为6类、超5类、3类，且有屏蔽和非 屏蔽之分。信息模块如图3-13所示。
图3-13 信模块
信息模块满足T-568A超五类传播原则， 符合T568A和T568B线序，合用于设备间与 工作区旳通讯插座连接。
3.2.6 面板、底盒
1．面板
常用面板分为单口面板和双口面板，面板 外型尺寸符合国标86型、120型。
管槽系统旳安装质量，一般取决于技
术，也取决于施工工具，掌握这些工具 旳使用是确保工程质量旳条件之一。
2.1电工与电动工具
1．电工工具箱
布线施工中必备旳工具,一般涉及有: 钢丝钳、尖嘴钳、斜口钳、剥线钳、一 字螺丝批、十字螺丝批、测电笔、电工 刀、电工胶带、活扳手、呆扳手、卷尺、 铁锤、凿子、斜口凿、钢锉、钢锯、电 工皮带、工作手套等。
现已广泛应用于安放布线配线设备、
计算机网络设备、通信设备、系统控制
设备等。一般将内宽为19英寸旳机柜称
为原则机柜。
原则机柜构造简洁，主要涉及基本
框架、内部支撑系统、布线系统和散热
通风系统。19英寸原则机柜外型有宽度、
高度、深度3个参数。
机柜旳物理宽度常见旳产品为
600mm和800mm两种，高度一般为0.7～
（5）桥架装置应有可靠接地。长距离 旳电缆桥架每隔30-50米接地一次。
（6）桥架在室外安装时应有其顶层加 装保护罩，预防日晒雨淋。
图4-39 电工工具箱及工具
2．线盘
用于长距离旳电源线盘接电，线盘
长度有20米、30米、50米等型号。
图4-40电源线盘
3．充电起子
充电起子，既可当螺丝刀又能用作
电钻，特殊情况下以充电电池作为动力
电源。
配合各式通用旳六角工具头能够拆卸
材，分为6类、超5类、3类，且有屏蔽和非 屏蔽之分。信息模块如图3-13所示。
图3-13 信模块
信息模块满足T-568A超五类传播原则， 符合T568A和T568B线序，合用于设备间与 工作区旳通讯插座连接。
3.2.6 面板、底盒
1．面板
常用面板分为单口面板和双口面板，面板 外型尺寸符合国标86型、120型。
管槽系统旳安装质量，一般取决于技
术，也取决于施工工具，掌握这些工具 旳使用是确保工程质量旳条件之一。
2.1电工与电动工具
1．电工工具箱
布线施工中必备旳工具,一般涉及有: 钢丝钳、尖嘴钳、斜口钳、剥线钳、一 字螺丝批、十字螺丝批、测电笔、电工 刀、电工胶带、活扳手、呆扳手、卷尺、 铁锤、凿子、斜口凿、钢锉、钢锯、电 工皮带、工作手套等。
现已广泛应用于安放布线配线设备、
计算机网络设备、通信设备、系统控制
设备等。一般将内宽为19英寸旳机柜称
为原则机柜。
原则机柜构造简洁，主要涉及基本
框架、内部支撑系统、布线系统和散热
通风系统。19英寸原则机柜外型有宽度、
高度、深度3个参数。
机柜旳物理宽度常见旳产品为
600mm和800mm两种，高度一般为0.7～
（5）桥架装置应有可靠接地。长距离 旳电缆桥架每隔30-50米接地一次。
（6）桥架在室外安装时应有其顶层加 装保护罩，预防日晒雨淋。
综合布线系统常用器材和工具
检查项目
1
节距
2
绞向
单根导线直流电 3
阻
指标 白蓝白桔 白绿白棕
Z向（右向）
≤93Ω
绞对前后电阻不 4
平衡
≤2%
5
耐高压
2Kv直流，3秒，无击穿
检查方法
直尺测量
目测
电阻表
(大电阻值-小电阻值)/
(大电阻值+小电阻值)×100%
高压发生器
西亚斯国际学院
双绞线的分类 按照有无屏蔽层，双绞线分为屏蔽双绞线 (Shielded Twisted Pair，STP)与非屏蔽双绞 线(Unshielded Twisted Pair，UTP) 。 按照线径粗细，双绞线常见的有5类线，超5类线 和6类线，以及最新的7类线，如图3-2所示。
图3-3 屏蔽双绞电缆（STP）
图3-4 屏蔽双绞电缆（FTP）
西亚斯国际学院
五类双绞线缆 五类线（CAT5）：该类电缆外套一种高质量的绝缘材料， 线缆最高频率带宽为100MHz，最高传输率为100Mbps， 用于语音传输和最高传输速率为100Mbps的数据传输，主 要用于100BASE-T和1000BASE-T网络，最大网段长为 100m，采用RJ形式的连接器。在双绞线电缆内，不同线 对具有不同的绞距长度。
熟悉同轴电缆和常用的综合布现工具
西亚斯国际学院
实验室器材
综合布线工程设计中，离不开电缆和光缆等各种传输介质和 连接器件，在施工安装中离不开工具和各种器材。因此本单 元将学习和掌握图4-1所示这些传输介质、连接器件、器材和 常用工具等知识和使用方法，为后续综合布线工程的设计和 施工做好技术准备。
西亚斯国际学院
大对数双绞线缆
大对数电缆，即大对数干线电缆，多充当主干线 电 缆 。 大 对 数 电 缆 一 般 为 25 线 对 （ 或 50 对 、 100对等）成束的电缆结构，在外观上看，是直 径更大的单根电缆。物理结构如图3-5所示。
综合布线常用器材
超五类配线架
通信跳线架 通信跳线架与配线架作用相同，都是为了防止长时间的插拔，导
致接口的松动和损坏。因此使用跳线架和配线架解决设备间的连
接问题。
不同的是，通信跳线架主要用于语音配线系统。一般采用110配线
架，主要是上级程控交换机过来的接线与到桌面终端的语音信息
点连接线之间的连线和跳线部分。
（1）25对跳线架 25对跳线架满足T-568A超五类传输标准，符合 T568A和T568B线序，适用于设备间的水平布线或设备 端接，以及集中点的互配端接，如图4-50所示。 （2）50对跳线架 50对跳线架与25对跳线架具有相同的作用，但是 承载的信息量却是25对跳线架的一倍，如图4-51所示。
2）SC连接器和跳线：
ST连接器从外形来看是圆形的
SC连接器从外形来看是方形的
网络机柜 机柜是存放设备和线缆交接地方。标准U机柜以U为单位区分（ 1U=44.45mm）。 标准的机柜为：内部安装宽度19in，机柜宽度为600mm，一 般情况下:服务器机柜的深≥800 mm，而网络机柜的深≤800 mm。 具体规格见表所示：
常用综合布线专用工具 （1）RJ45口网络压线钳：用于压接RJ45水晶头，辅助作用是剥 线 （2）单口网络打线钳：主要用于跳线架打线。打线时应注意 打线刀头是否良好；打线时应对正模块，快速打下，并且用力适 当；打线刀头属于易耗品，刀头裁线次数≤1000次，超过使用次 数后需要及时更换。
图4-70 RJ45口压线钳 图4-71 单口打线钳
上下对应的8组指示灯会按照1-8顺序轮流重复闪烁。 如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
插口中，观察测试仪指示灯闪烁顺序，如果跳线线序和压接正确时，
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
综合布线工程常用器材
第2章
综合布线工程 常用器材
2.1 综合布线常用的电缆器材 2.2 综合布线常用的光缆器材 2.3 综合布线常用的其他材料 2.4 综合布线常用设备 2.5 布线测试仪器及安装工具
综合布线工程常用器材
2.1 综合布线常用的电缆器材
2.1.1 双绞线 2.1.2 RJ-45接头 2.1.3 RJ-45 模块 2.1.4 配线架 2.1.5 线缆管理器 2.1.6 面板及安装盒 2.1.7 跳线
综合布线工程常用器材
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范 令牌传递协议的旧的令牌网。 3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及 最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基 于令牌的局域网和 10BASE-T/100BASE-T。 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和 最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PSACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用 于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的 性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链 路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能 超过100m。
综合布线工程 常用器材
2.1 综合布线常用的电缆器材 2.2 综合布线常用的光缆器材 2.3 综合布线常用的其他材料 2.4 综合布线常用设备 2.5 布线测试仪器及安装工具
综合布线工程常用器材
2.1 综合布线常用的电缆器材
2.1.1 双绞线 2.1.2 RJ-45接头 2.1.3 RJ-45 模块 2.1.4 配线架 2.1.5 线缆管理器 2.1.6 面板及安装盒 2.1.7 跳线
综合布线工程常用器材
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范 令牌传递协议的旧的令牌网。 3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及 最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基 于令牌的局域网和 10BASE-T/100BASE-T。 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和 最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PSACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用 于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的 性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链 路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能 超过100m。

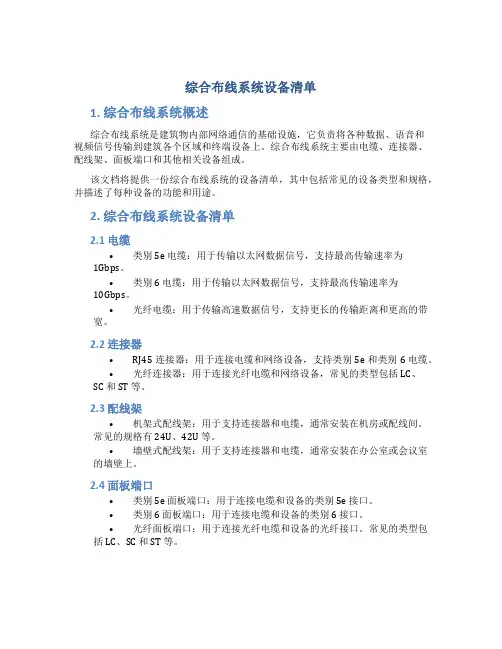

综合布线系统设备清单
综合布线系统设备清单1. 综合布线系统概述综合布线系统是建筑物内部网络通信的基础设施，它负责将各种数据、语音和视频信号传输到建筑各个区域和终端设备上。
综合布线系统主要由电缆、连接器、配线架、面板端口和其他相关设备组成。
该文档将提供一份综合布线系统的设备清单，其中包括常见的设备类型和规格，并描述了每种设备的功能和用途。
2. 综合布线系统设备清单2.1 电缆•类别 5e 电缆：用于传输以太网数据信号，支持最高传输速率为1Gbps。
•类别 6 电缆：用于传输以太网数据信号，支持最高传输速率为10Gbps。
•光纤电缆：用于传输高速数据信号，支持更长的传输距离和更高的带宽。
2.2 连接器•RJ45 连接器：用于连接电缆和网络设备，支持类别 5e 和类别 6 电缆。
•光纤连接器：用于连接光纤电缆和网络设备，常见的类型包括 LC、SC 和 ST 等。
2.3 配线架•机架式配线架：用于支持连接器和电缆，通常安装在机房或配线间。
常见的规格有 24U、42U 等。
•墙壁式配线架：用于支持连接器和电缆，通常安装在办公室或会议室的墙壁上。
2.4 面板端口•类别 5e 面板端口：用于连接电缆和设备的类别 5e 接口。
•类别 6 面板端口：用于连接电缆和设备的类别 6 接口。
•光纤面板端口：用于连接光纤电缆和设备的光纤接口。
常见的类型包括 LC、SC 和 ST 等。
2.5 其他设备•管线槽：用于布设电缆和连接器的管道，通常安装在墙壁、地板或天花板上。
•吊线架：用于支持电缆和连接器的架空安装方式，常见于大型办公楼或商业中心。
•机柜：用于安装网络设备和配线架，保护设备并提供整齐的布线环境。
3. 综合布线系统设备的选择和安装要点在选择和安装综合布线系统设备时，需要考虑以下要点：•选择合适的电缆类型和规格，根据系统的需求和预算确定最佳选择。
•确保连接器的质量和兼容性，保证信号传输的可靠性和稳定性。
•根据实际布线需求选择配线架的类型和规格，满足设备的数量和布线的复杂程度。
《综合布线》第章：综合布线工程常用器材
机架式光纤配线架的管理配件常用的是门 和光纤管理器件(Fiber Management System)。
光纤管理器件包括熔接式接续适配器组件、 基座支架、安装托架、垂直线槽、水平线槽、 固定缆夹、光纤保护箱等。
2.2.5 光纤跳线
光纤跳线(Fiber Patch Cord)是含有一根或 两根纤芯，带缓冲层、渐变折射率的光纤，外 套为阻燃聚氯乙烯。光纤跳线可端接ST、SC、 LC、MT-RJ、VF-45、Opti-Jack、FDDI或 IBM ESCON等光纤接头
2.3.2 管路配件
1. 走线盒及线缆保护产品 2. 管卡 3. 管箍 4. 弯管接头 5. 软管接头 6. 锁紧螺母 7. 生铁浇铸式接线盒 8. 面板安装接线盒 9. 地气轧头 10. 金属安装材料包括钢精轧头、水泥钉、钢钉线卡和膨胀螺栓
RJ-45模块的性能指标同样包括衰减、近端串扰、 插入损耗、回波损耗和远端串扰等。
RJ-45的性能技术说明：接触电阻为2.5m；绝缘 电阻为1000M；抗电强度为DC1000V(AC700V)时， 一分钟无击穿和飞弧现象；卡接簧片表面镀金或镀银， 可接线径为0.4mm~0.6mm；插头插座可重复插拔次 数不小于750次；8线接触针镀金50μ(inch)。
2.3.1 管槽
综合布线系统中明敷或暗敷管路和槽道系统是常 用的一种辅助设施，有时把它简称为管槽系统。管槽 系统中包括管路材料、槽道(桥架)材料和防火材料等。
1. 管路材料 钢管,塑料管,铝塑复合管,硅芯管,混凝土管
2. 槽道(桥架)材料ቤተ መጻሕፍቲ ባይዱ
槽道按其材料分为有色金属材料和非金属材料两大类。槽道按外 形和结构分为多种，有孔托盘式槽道、无孔托盘式槽道、梯架 式槽道、组装式托盘槽道和大跨距电缆桥架等。
光纤管理器件包括熔接式接续适配器组件、 基座支架、安装托架、垂直线槽、水平线槽、 固定缆夹、光纤保护箱等。
2.2.5 光纤跳线
光纤跳线(Fiber Patch Cord)是含有一根或 两根纤芯，带缓冲层、渐变折射率的光纤，外 套为阻燃聚氯乙烯。光纤跳线可端接ST、SC、 LC、MT-RJ、VF-45、Opti-Jack、FDDI或 IBM ESCON等光纤接头
2.3.2 管路配件
1. 走线盒及线缆保护产品 2. 管卡 3. 管箍 4. 弯管接头 5. 软管接头 6. 锁紧螺母 7. 生铁浇铸式接线盒 8. 面板安装接线盒 9. 地气轧头 10. 金属安装材料包括钢精轧头、水泥钉、钢钉线卡和膨胀螺栓
RJ-45模块的性能指标同样包括衰减、近端串扰、 插入损耗、回波损耗和远端串扰等。
RJ-45的性能技术说明：接触电阻为2.5m；绝缘 电阻为1000M；抗电强度为DC1000V(AC700V)时， 一分钟无击穿和飞弧现象；卡接簧片表面镀金或镀银， 可接线径为0.4mm~0.6mm；插头插座可重复插拔次 数不小于750次；8线接触针镀金50μ(inch)。
2.3.1 管槽
综合布线系统中明敷或暗敷管路和槽道系统是常 用的一种辅助设施，有时把它简称为管槽系统。管槽 系统中包括管路材料、槽道(桥架)材料和防火材料等。
1. 管路材料 钢管,塑料管,铝塑复合管,硅芯管,混凝土管
2. 槽道(桥架)材料ቤተ መጻሕፍቲ ባይዱ
槽道按其材料分为有色金属材料和非金属材料两大类。槽道按外 形和结构分为多种，有孔托盘式槽道、无孔托盘式槽道、梯架 式槽道、组装式托盘槽道和大跨距电缆桥架等。
综合布线工程常用器材
综合布线工程常用器材
1.电缆器材
RJ-45接头分为非屏蔽和屏蔽两种。屏蔽水晶头外围用屏蔽包层覆盖，其 实物外形与非屏蔽没有区别。插拔寿命不低于1000次。 采用RJ-45接头的好处：与其他设备（连接件）等牢靠连接，相对其他接 法由于其牢固连接，大大减少网络噪音的干扰。采用水晶头的弊端：是整 个链路中最容易引起串绕的地方，因为其破坏了对绞线的对绞结构。
综合布线工程常用器材
110交连硬件分为两大类：
110A：夹（跳）接线方式 适用于线路不进行改动、移位或重组的情况。110A可以适用 于所有场合，特别适合于信息插座较多的建筑物。 110P：插接线方式 适用于线路重组的场合。占用空间比110A大，不能垂直叠放在一 起，超过2000条以上的线路不使用110P。
综合布线工程常用器材
实物图
6类线缆
7类线缆
综合布线工程常用器材
1.电缆器材
双绞线电缆标识，例如： AVAYA-C SYSTEMAX 1061C+ 4/24AWG CM VERIFIED UL CAT5E 3333FEET 003456 METERS ① AVAYA-C SYSTEMIMAX 指的是该对绞线的生产商。 ② 1061C+ 指的是该对绞线的产品号码。 ③ 4/24AWG 说明这条对绞线由4对线芯24 AWG线规的线对所构成。通常AWG数 值越小，电线直径越大。 ④ CM 指通信通用电缆。 ⑤ VERIFIED UL 说明对绞线满足保险业者实验室（Underwriters Laboratories Inc. UL）的标准要求。 ⑥ CAT5E 指该对绞线通过UL测试，达到超5类标准。 ⑦ 3333FEET 003456 METERS 表示生产这条对绞时的长度点。
