瓦楞纸板的边压强度和耐破强度计算公式

瓦楞纸板的边压强度和耐破强度计算公式

耐破强度BST（Bursting Strength Test）

耐破强度是静态破裂强度，单位千帕（Kpa）。耐破强度可由耐破强度测试仪测定。瓦

楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的

原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：

单瓦楞纸板BST＝（面纸BST＋里纸BST）×0.95

双瓦楞纸板BST＝（面纸BST＋夹芯BST 里纸BST）*0.95

因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所

以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。耐破强

度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得

多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以

至于可忽略不计。

戳穿强度PET（Puncture Energy Test）

戳穿强度是动态破裂强度，单位焦耳（J）。它真实的反应了瓦楞纸板和纸箱受冲击的情况。戳穿强度

的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。戳穿强度与耐破强度两者

线性相关，实际推测中，可以根据耐破强度得到大致

的戳穿强度，计算公式如下：PET＝0.0054BST＋2.16358

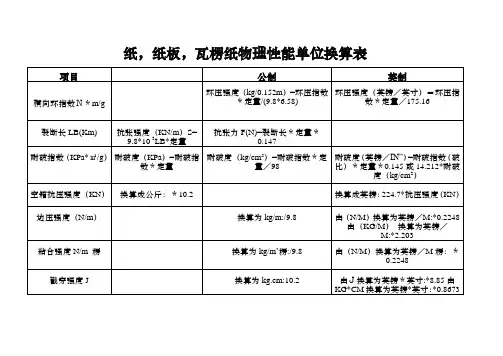

边压强度ECT（Edge Crush Test of Corrugated Fiberboard）和环压强度RCT （Ring Crush Test）

边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。环压强度RCT主要是指箱板

纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。瓦楞纸板的边压强度与箱板纸和瓦

楞纸的环压强度RCT有关，计算公式如下：

单瓦楞纸板ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率

双瓦楞纸板ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率＋第二层瓦楞纸

RCT×相应楞率%

国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出

了大量测试，得出的成果具有代表性，非常符合实际情况。它认为瓦

楞纸板的边压强度可表示如下：

A型单瓦楞纸板ECT＝1.0（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）

B型单瓦楞纸板ECT＝1.1（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）

C型单瓦楞纸板ECT＝1.1（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）

AB型双瓦楞纸板ECT＝面纸RCT＋1.1×里纸RCT＋1.05×夹芯纸RCT＋A瓦楞纸RCT×相应楞率＋B瓦楞纸

RCT×相应楞率×1.1

BC型双瓦楞纸板ECT＝1.1×（面纸RCT＋里纸RCT＋夹芯纸RCT＋A瓦楞纸RCT×相应楞率＋B瓦

楞纸

RCT×相应楞率）

看看有用么,我其实也在找这个方面的资料,我通过这个公式计算,但是于实际还是有一定的偏差

--------------------------------------------------------------------

瓦楞纸板边压强度测定法 GB/T6546-1998

中华人民共和国国家标准:瓦楞纸板边压强度的测定法GB/T6546-1998 idt ISO3070：1987

Corrugated fibreboard-Determination of edgewise crush resistance代替GB6546-86

前言

本标准等同采用ISO3070：1987《瓦楞纸板—边缘耐压强度的测定》。

本标准是GB6546—86《瓦楞纸板边压强度的测定法》的修订稿。

本标准是根据GB/T1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》编写的。

本标准从实施之日起，同时代替GB6546-86。

本标准起草单位：中国制浆造纸工业研究所。

本标准主要起草人：李兰芬、张少玲。

本标准首次发布于1986年6月30日。

1、范围

本标准规定了瓦楞纸板边压强度的测定方法。

本标准适用于单楞（三层）、双楞（五层）、三楞（七层）瓦楞纸板边压强度的测定。

2、引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可性能性。

GB450-89纸和纸板试样的采取

GB10739-89纸浆、纸和纸板试样处理与试验的标准大气

3、试验原理

矩形的瓦楞纸板试样置于压缩试验仪的两压板之间，并使试样的瓦楞方向垂直于压缩试验仪的两压板，然后对试样施加压力，直至试样压溃为止。测定每一试样所能承受的最大压力。

4、试验仪器

4.1 固定压板式电子压缩试验仪

该压缩仪是采用一块固定压板和另一块直接刚性驱动压板操作的，动压板的移动速度为（12.5±2.5)mm/min。压板尺寸应满足试样的选定尺寸，使试样不致超出压板之外，压板还应满足以下要求：

a. 压板的平行度偏差不大于1:1000；

b. 横向窜动不超过0.05mm。

4.2 弯曲梁式压缩仪

该压缩仪是根据梁弯曲的工作原理，对上下压板的要求与固定压板式电子压缩仪相同。测试时，压溃瞬间的刻度应在仪器可能测量的挠度量程的20%-80%范围内；当压板开始接触到试样时，压板压力增加的速度应为（67±13)N/s。

使用该种仪器试验时应在报告中注明，并不得用于促裁检验。

4.3 切样装置

可以使用带锯或刀子，也可使用模具准备试样，但必须切出光滑、笔直且垂直于

纸板表面的边缘。

4.4 导块

两块打磨平滑的和蓄谋形金属块，其截面大小为20mm×20mm，长度小于

100mm；导块用于支持试样，并使试样垂直于压板。

5、试样的采取和处理

5.1 试样的采取按GB450的规定进行。

5.2 试样应按GB10739的规定进行温湿处理。
