科技名词定义

中文名称:电磁流量计英文名称:electromagnetic flowmeter;electromagnetic flow meter 定义1:根据电磁感应定律,在非磁性管道中,利用测量导电流体平均速度而显示流量的流量计。所属学科:机械工程(一级学科);工业自动化仪表与系统(二级学科);流量测量仪表-流量测量仪表名称(三级学科)定义2:通过量测水流切割磁力线所产生的电动势来推算管渠流量的装置。所属学科:水利科技(一级学科);水力学、河流动力学、海岸动力学(二级学科);水力学(水利)(三级学科)

电磁流量计(Electromagnetic Flowmeter)电磁流量计是为供水企业水计量贸易专门设计的,具有防水、防腐、防干扰、防雷击的能力。电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。

电磁流量计

电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。这种流量计还可检测血液流量。它的量程比约为100:1,精度一般为1%,由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系,因此在制造上有一定困难。当被测介质

的电导率约为10欧姆·厘米时就开始产生困难,电导率更低时就产生原理性困难。当电导率为10欧姆·厘米时,就达到导电介质和电介质之间的“分界线”,热噪声电平随内阻的增大而显著增加。电磁流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,还自行设计了一套中国最先进的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦

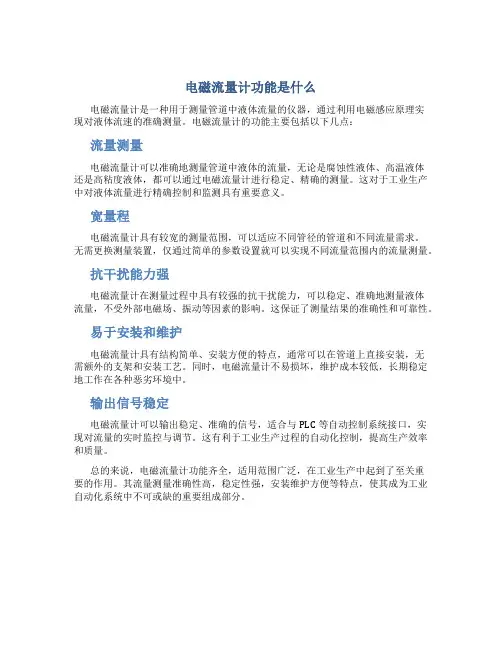

编辑本段特点

1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。 3.、在现场可以根据用户实际需要在线修改量程。

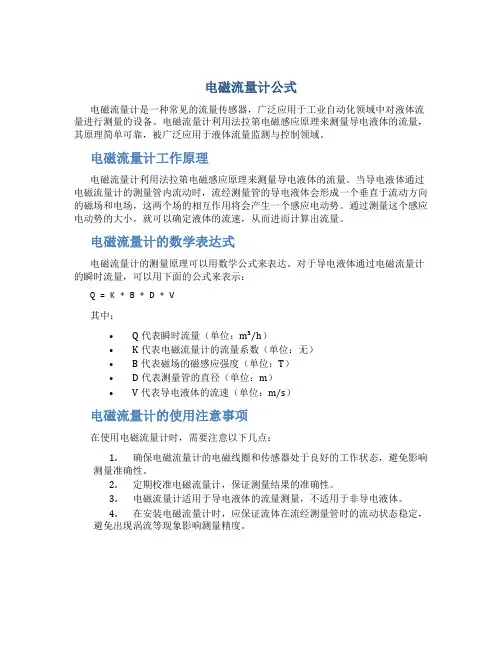

编辑本段工作原理

电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。

编辑本段构造及用途

流量计由一次装置和二次装置组成,按一次装置和二次装置的组合形式流量计可分为分体型和一体型;流量计主要用于测量导电液体的体积流量。(摘录:JJG 1033-2007 电磁流量计检定规程)

编辑本段计量性能要求

1、准确度等级流量计在规定的流量范围内准确度等级、最大允许误差应符合表1的规定。流量计误差表示使用相对示值误差。准确度等级和最大允许误差准确度等级0.2 (0.25)(0.3)0.5

最大允许误差±0.2% (±0.25%)(±0.3%)±0.5%

准确度等级1.0 1.5 2.5 /

与国外其他同类产品相比

智能型电磁流量计采用带背光宽温点阵型液晶显示器,所有显示都是中文,功能多而实用,特别方便使用者操作,减少不必要的麻烦和错误。交货快,成本低,维修方便。编辑本段与国内其他同类产品相比:

智能电磁流量计是我公司采用全智能化原理设计的,与原来国内一些企业生产的老式或假式智能化的电磁流量计在计量精度,功能,可靠性以及使用寿命上有非常大区别。电磁流量计的使用寿命应该是在10-20年以上,所以我们在设计时就充分考虑厂到这一点,从传感器到转换器的每一个细节我们都非常仔细,从设计,选材,工艺,生产,测试等每一个环节我们都非常讲究,自行设计定制国内目前最先进的专用与电磁流量计的生产流水线,切实保证产品的长期质量。插入式电磁流量计由插入式电磁流量传感器(简称传感器)和电磁流量转换器(简称转换器)配套组成(简称流量计)。是用来测量管道内各种导电液体体积流量的仪表。插入式电磁流量计用来测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量,亦可测量酸、碱、盐等腐蚀性导电液体。特点:1、耐腐蚀全不锈钢材质2、ABS全模具生产探头3、结构简单、牢固、无活动部件,使用寿命长:4、测量可靠,抗干扰能力强;5、体积小、重量轻、安装方便、维护量小;6、测量范围大,测量不受温度、密度、压力、粘度、导电率等变化的影响; 7、

压力损失为零;8、能够在不断流的情况下进行安装、拆卸,为用户的检修带来了方便。9、较一般电磁流量计的制造成本和安装费用低,特别适合大中径管道流量测量。选择电磁流量计所需要的参数:1、管道的口径2、被测介质的名称(一定要是导电的液体)3、被测介质的工作压力4、被测介质的工作温度5、被测介质的工作流量6、是否带输出及通讯电磁流量计对安装场所有以下要求:1测量混合相流体时,选择不会引起相分离的场所;测量双组分液体时,避免装在混合尚未均匀的下游;测量化学反应管道时,要装在反应充分完成段的下游;尽量满足前后直管段分别不小于5D和2D; 2易于实现传感器单独接地的场所; 3尽可能避开周围环境有高浓度腐蚀性气体; 4尽可能避免测量管内变成负压; 5避免附近有大电机、大变压器等,以免引起电磁场干扰; 6选择震动小的场所,特别对一体型仪表; 7尽可能避免受阳光直照

编辑本段电磁流量计的维护与保养

1、日常维护

仅需对仪表作周期性直观检查,检查仪表周围环境,扫除尘垢,确保不进水和其他物质,检查接线是否良好,检查仪表附近有否新装强电磁场设备或有新装电线横跨仪表。若是测量介质容易沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗。

2、故障查找

流量计开始投运或正常投运一段时间后发现仪表工作不正常,应首先检查流量计外部情况,如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号(即后位仪表输入回路)是否开路。切记盲目拆修流量计。

3、传感器检查

测试设备:500MΩ绝缘电阻测试仪一台,万用表一只。测试步骤:(1)在
