实用拱桥计算
拱桥设计计算方法
拱桥设计计算内容及方法拱桥实用计算——计算内容需要计算的部位:主拱、拱上建筑;组合体系拱:主拱圈、系梁、吊杆;桁架拱:上下弦杆、斜杆;主要荷载:结构重力、预应力、活载、常年及日照温差、拱脚水平位移推力;计算项目:主拱强度设计、验算;拱上建筑强度设计、验算;系梁、吊杆强度设计、验算;横梁、桥面板强度设计、验算;主拱稳定性验算;主拱变形计算、预拱度计算;关键局部应力验算;主拱内力调整计算。
拱桥实用计算——计算方法合理拱轴线:按照拱轴线的形状直接影响主拱截面内力大小、分布的原则选取拱轴线。
尽可能降低由于荷载产生的弯矩值,使拱轴线与拱上各种荷载的压力线相吻合,也就是合理拱轴线。
有推力主拱自重内力:无支架施工拱桥:按实际结构尺寸计算恒载集度,按施工方法确定各种荷载作用的体系与截面。
有支架施工拱桥:按一次落架计算,常采用弹性中心法。
有推力拱活载内力:利用弹性中心法公式查表计算,利用影响线加载计算。
多肋式主拱以及拱上建筑为排架的双曲拱必须考虑横向分布作用,箱形截面应作箱梁应力析。
有推力拱温差及拱脚水平位移内力:利用弹性中心法公式查表计算,或利用有限元结构计算程序进行。
拱上建筑计算:进行拱上建筑的计算时应该考虑联合作用的影响,否则是不安全的。
联合作用的计算必须与拱桥的施工程序相适应。
若是在拱合拢后即拆架,然后再建拱上建筑,则拱与拱上建筑的自重及混凝土收缩影响的大部分仍有拱单独承受,只有后加的那部分恒载和活载及温度变化影响才由拱与拱上建筑共同承担;如果拱架是在拱上建筑建成后才拆除,那么全部恒载和活载以及其它影响力可考虑都由拱与拱上建筑共同承受;拱与拱上建筑的联合作用计算是解高次超静定问题,可以应用平面杆件系统程序进行计算。
组合体系拱桥恒载内力:高次超静定结构必须采用有限元结构程序进行计算。
最优吊杆张拉力:通过吊杆张拉力和系梁内预应力大小的调整可以使主拱与系梁基本处于受压状态。
组合体系拱活载内力计算:采用影响线加载计算包络图,拱肋也必须用横向分布系数考虑车列的偏载。
§9.3拱桥的计算
y1ds ∫s EI (9.21) ys = ds EI f (chξk − 1) (6) y1 = m −1
dx l1 = = dξ = l 1 + tg 2ϕ dξ ds cos ϕ cos ϕ 2
l = 1 + η 2 sh 2 kξ dξ 2
f ys = ⋅ m −1
∫0 (chkξ − 1)
2
−1
(
)
(7 )
(2)若已知m,则y1由(6)求得,换言之,当跨径和矢 高确定后, y1仅随m而变化,故有不同的m可得到不同的 拱轴线形状。其线形特征可用1/4点纵坐标的大小表示:
y1 =
4
f ⎛ k ⎞ ⎜ ch − 1⎟ m − 1⎝ 2 ⎠
k chk + 1 m +1 Q ch = = 2 2 2
y1 ∴
4
f
=
m +1 −1 1 2 = m −1 2(m + 1) + 2
(8)
可见,随m 增大,拱轴线抬高
(3)一般的拱桥中,
g j > gd
故 m>1(悬连线拱的拱轴系数,宜采用2.814~1.167, 随跨径的增大或矢跨比的减小而减小); 当m=1时,表示恒载压力均布,压力线为二次抛物 线,
9.3 拱桥的计算
拱桥计算包括成桥状态受力分析和强度、刚度、稳定验 算以及必要的动力分析,施工阶段结构受力分析和验算。
9.3.1 悬链线拱的拱轴方程及几何性质
(一)实腹式悬链线拱 采用恒载压力线(不计弹性压缩)作为拱轴线
M d = 0 Qd = 0
Hg
1、悬链线拱轴方程
Mx 对任意截面取矩: y1 = Hg
' 22
拱桥设计实用计算表2
重力
底梁重力
P1=号[0立.5柱*0重.5
力2号:立P=柱3*重(
力3号:立P=柱3*重(
4号腹拱座 力: P=3*(
重(力3):腹P孔=(
集中力
P13 =
P14 =
P15 =
5.拱上实 P16 =( 腹段(1()如拱顶 填料及桥 P17=Lxhd
(2)悬链 γB =
线曲边三 f1=f+y上
(1-1/cosφ
m^2
0.6512 0.6508
0.79641
m m
0.60476 0.79641
y1/f
主拱圈几何特性表
1 0.821783 0.665442 0.52911 0.411164 0.310395
6.000 7.000 8.000 9.000 10.000 11.000 12.000
2.拱上腹 孔布置
y
3.824
△M
36.435
20.458
Mp
1331.124 1353.853
考虑弹 性压缩的
项目 cos 与Ms相in应的 与M相H1应的 V N △H △N Np M y △M Mp
拱顶截面
Mmax
Mmin
1.000
0.000
105.952
97.384
105.952
97.384
1.855
1.705
公路1级
相应的H1 公路1级
拱脚截面 相应的V1 公路1级
不计弹性 压缩的人
截面
拱顶截面
l/4截面
考拱虑脚弹截性面 压缩的汽
项目 cos 与Ms相in应的 与M相H1应的 V N △H △N
项目 Mmax 相应的H1 Mmin 相应的H1 Mmax 相应的H1 Mmin 相应的H1 Mmax 相应的H1 相应的V1 Mmin 相应的H1 相应的V1
拱桥高度计算公式教程
拱桥高度计算公式教程拱桥是一种古老而美丽的建筑结构,它不仅具有实用的功能,还具有艺术价值。
在设计和建造拱桥时,确定拱桥的高度是非常重要的一步。
拱桥的高度不仅影响着桥梁的稳定性和安全性,还关系到桥梁的美观性。
因此,了解如何计算拱桥的高度是非常重要的。
在本文中,我们将介绍拱桥高度计算的基本原理和公式,希望能够帮助读者更好地理解拱桥的设计和建造过程。
拱桥的基本原理。
在计算拱桥的高度之前,我们首先需要了解拱桥的基本原理。
拱桥是一种利用拱形结构来承受桥梁荷载的桥梁形式。
拱桥的主要受力形式是受压,即桥墩和拱均受到垂直荷载的挤压作用。
因此,拱桥的高度需要能够承受这种挤压作用,保证桥梁的稳定性和安全性。
拱桥高度计算的基本公式。
在计算拱桥的高度时,我们可以使用以下基本公式:H = (L^2)/(8r) + r。
其中,H表示拱桥的高度,L表示拱桥的跨度,r表示拱的半径。
这个公式是根据拱桥的受力特点和几何形状推导出来的,可以帮助我们快速计算出拱桥的合适高度。
接下来,我们将详细介绍这个公式的推导过程和应用方法。
拱桥高度计算公式的推导。
首先,我们需要了解拱桥的受力特点。
在一座拱桥中,拱体受到的荷载主要是垂直方向的挤压力,这种挤压力是由桥面上的车辆和行人所施加的。
为了保证拱桥的稳定性和安全性,我们需要确保拱体能够承受这种挤压力,因此需要确定拱桥的合适高度。
其次,我们需要了解拱桥的几何形状。
在计算拱桥的高度时,我们通常会考虑拱桥的跨度和拱的半径。
拱桥的跨度是指两个桥墩之间的距离,而拱的半径则是指拱形的曲率半径。
这些参数可以帮助我们确定拱桥的合适高度。
根据以上受力特点和几何形状,我们可以推导出拱桥高度计算的基本公式。
通过分析拱桥的受力情况,我们可以得出拱桥高度与跨度的平方成反比,与拱的半径成正比的关系。
因此,我们可以得到上述的拱桥高度计算公式。
拱桥高度计算公式的应用方法。
在实际应用中,我们可以通过上述公式快速计算出拱桥的合适高度。
拱桥计算1
(一)圆弧线 线形最简单,施工最方便。但圆弧拱轴线一般与恒载压力线 偏离较大,使拱圈各截面受力不够均匀。常用于15~20m以下 的小跨径拱桥。园弧线的拱轴方程为:
桥梁与道路结构
2 x 2 y1 2 Ry1 0
x R sin y1 R (1 co s ) R
1 1 ( f / l) 2 4 f /l
铅垫铰
平铰
不完全铰ቤተ መጻሕፍቲ ባይዱ钢铰

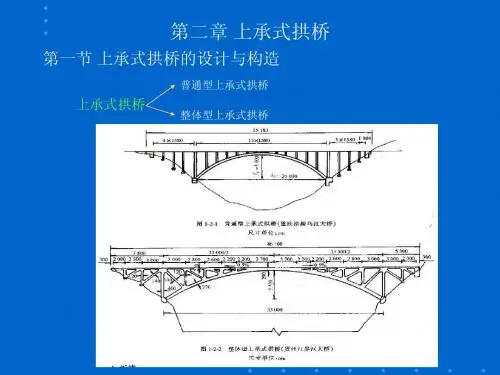

二、拱上建筑的构造 对于普通型上承式拱桥, 其主要承重结构主拱圈是 曲线,车辆无法通过,需要 在桥面系与主拱之间设置传 递荷载的构件或填冲物,这 些传递荷载的构件或填冲物 称为拱上建筑。 拱上建筑是拱桥的一部 分,依其结构形式的不同而 参与主拱共同受力的程度也 不同;同时,拱上建筑在一 定程度上能约束主拱圈由 温度变化及混凝土收缩徐变等引起的变形,而主拱圈变形又使拱上建筑产 生附加力。 拱上建筑类型分实腹式拱桥,空腹式拱桥两大类
其中 N自拱顶向拱脚逐渐增大,但M变化复杂与结构体系和截 面惯性矩I有关,下图为结构体系和截面惯性矩对弯矩的影响。
无铰拱通常可用惯性矩从拱顶向拱脚逐渐增大的变化(见下 图),计算公式可采用Ritter公式:
I
Id 1 (1 n) cos
上式中:I为任意截面的惯性矩;
Id为拱顶截面的惯性矩;
转体施工:我国拱桥常采用的方法
悬臂施工 悬臂浇筑
悬臂拼装
同济大学桥梁系
拱式桥
桥梁与道路结构
简单体系拱—上承式—钢筋混凝土箱形拱桥 巫山龙门桥 桥 址 四川巫山 其它要点:建桥时间 1987 , 跨 径 122 1 巫山龙门桥是中国第一座采用无平衡重转体法施工的拱桥; 2 主桥为1孔122m钢筋混凝土箱形拱; 3 右岸半跨是全宽一次预制,左岸半跨分成单箱分别在上、下游预制,不对称转 体到对称转体再合拢;

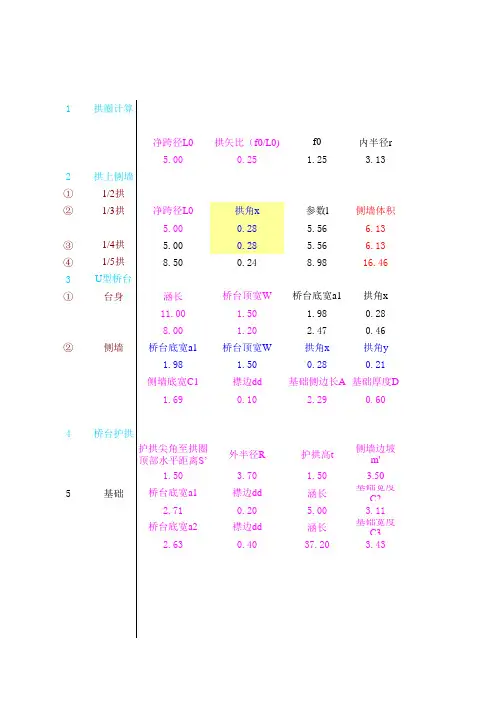

拱桥工程量计算
