沉降、位移观测方案
沉降位移观测方案
工商联科技大厦工程
护坡桩及邻近星火大厦建筑沉降、位移观测方案
1、技术依据
《国家一、二等水准测量规范》（GB12897—91）
《工程测量规范》（GB50026—93）
《建筑工程施工测量规范》（DBJ01—21—95）
《地基与基础工程施工及验收规范》(GBJ202—83) 2、使用仪器
DZS3—1型自动安平水准仪及经纬仪;
钢尺、塔尺及配套设备；
3、护坡桩位移观测
3.1在护坡桩挡土墙压顶梁上设置位移观测点(ND1~21)，并弹通线，在梁外侧设置位移控制点（JZ1~10），定期进行观测点位移观测。
3.2根据位移控制点，用经纬仪测出一条基准线，然后再线上依据轴线开间和进深尺寸，设定出位移观测点，并用水泥钉固定。
3.3护坡桩位移观测依据护坡桩工程位移观测点布置图进行校测。
4、星火大厦沉降位移观测
4.1星火大厦倾斜位移观测点为两处设置：一处设置在富丰路北侧汽车站下一点，针对星火大厦主楼西北角进行倾斜位
移观测；第二处设置在基地二环路西侧人行道上，针对星火大厦主楼西南角进行倾斜位移观测。
4.2星火大厦沉降观测采用±0.000标高控制点（BM1、BM2）对星火大厦西墙上测设的沉降观测点(B1、B2)进行观测。
5、沉降、位移观测周期为每周一次，在地下工程施工完成
后结束，由项目部放线员和质检员每周进行观测，并做
好记录，发现问题及时上报，避免不安全因素发生。
房建建筑股份有限公司十二分公司第一项目部
2003年7月9日。
沉降位移观测方案
沉降位移观测方案一、引言沉降位移观测是土木工程和建筑工程中非常重要的一项测量工作，主要用于监测地表或建筑物的沉降和位移情况。
沉降位移观测方案是指通过合理的观测方法和仪器设备，对沉降位移进行准确、可靠的测量，以提供工程项目的监测和控制依据。
本文将介绍沉降位移观测方案的基本原理、常用方法和注意事项。
二、沉降位移观测的基本原理1.沉降观测原理：沉降观测是指在一定时间范围内对地基或建筑物的沉降情况进行测量。
沉降通常是由于地基土体的固结、压实等原因引起的。
沉降观测的基本原理是根据变形测量的原理，通过测量标志物的位置变化，来确定地表或建筑物的沉降情况。
2.位移观测原理：位移观测是指对地表或建筑物在空间上的位置变化进行测量。
位移观测可以是水平位移观测或垂直位移观测，具体的观测方法和仪器设备会有所不同。
位移观测的基本原理是通过测量测点在空间上的坐标变化，来确定位移的情况。
三、沉降位移观测的常用方法1.水平位移观测方法：水平位移观测主要用于监测建筑物或结构物的水平位移情况。
常用的水平位移观测方法包括：（1）全站仪法：通过使用全站仪进行连续测量，记录测点在水平方向上的位移变化。
（2）水准仪法：通过使用水准仪进行测量，记录测点在水平方向上的位移变化。
2.垂直位移观测方法：垂直位移观测主要用于监测建筑物或结构物的垂直位移情况。
常用的垂直位移观测方法包括：（1）测斜仪法：通过使用测斜仪进行测量，记录测点在垂直方向上的位移变化。
（2）激光测距法：通过使用激光测距仪进行测量，记录测点在垂直方向上的位移变化。
四、沉降位移观测方案的注意事项1.仪器设备选择：在进行沉降位移观测时，应根据具体的监测要求和工程特点选择合适的仪器设备。
仪器设备的精度和稳定性直接影响到观测结果的准确性和可靠性。
2.测点设置：测点的设置应根据工程的要求和监测的需要进行合理布置。
测点的选择应尽量覆盖整个工程区域，并考虑到地质条件、建筑结构等因素的影响。
3.观测时间：沉降位移的观测时间应根据工程的性质和监测要求进行合理安排。
沉降位移观测方案
沉降位移观测方案1. 简介沉降位移观测是工程施工和地质环境监测中至关重要的一项工作。
通过对地表或结构物沉降位移的实时监测，可以及时了解工程或地质环境变化的情况，并采取相应的措施。
本文档将介绍一种常用的沉降位移观测方案，可以为相关行业提供参考。
2. 观测设备选择在进行沉降位移观测前，需要选择适合的观测设备。
常见的观测设备有：•超声波沉降位移计：通过超声波技术测量沉降位移的变化。
适用于较小的结构物或土壤沉降观测。
•光纤传感器：基于光纤光栅技术，可以实现高精度的沉降位移观测。
适用于大型工程项目的监测。
•GPS测量：通过全球定位系统（GPS）测量地表的沉降位移，具有较高的精度。
适用于开阔地区的观测。
根据具体的观测需求和预算限制，选择合适的观测设备。
3. 观测点布设观测点的布设对于沉降位移观测的准确性非常重要。
以下是一些布设观测点的建议：•观测点应该尽可能覆盖整个工程或地质环境的范围，并遵循一定的间距，以获取更全面的数据。
•观测点的选择应考虑地形、结构物的位置和特点等因素。
选择不同类型的观测点，如地表观测点和结构物观测点，以获取不同类型的数据。
•观测点的数量应根据工程或地质环境的复杂性进行合理的规划。
对于大型工程项目，需要增加观测点数量以获取更详细的数据。
•观测点应尽可能位于稳定的地质环境中，避免位于可能发生沉降的区域，如地基不稳定或土壤松软的地区。
4. 观测数据处理观测数据的处理是沉降位移观测中不可忽视的一步。
以下是观测数据处理的一般步骤：•数据收集：通过观测设备获取实时的沉降位移数据，并记录下来。
•数据校正：将数据进行校正，去除任何可能的测量误差。
可以通过对比多个观测点的数据，或者与已知数据进行对比。
•数据分析：对观测数据进行分析，计算出各观测点的沉降位移值和变化趋势，并生成相应的报告和图表。
•数据存储和备份：将处理后的数据存储在可靠的媒体中，并进行备份，以确保数据的安全性和完整性。
•数据可视化：将观测数据可视化展示，以便更直观地理解和分析沉降位移的情况。
沉降位移观测方案提纲和范例

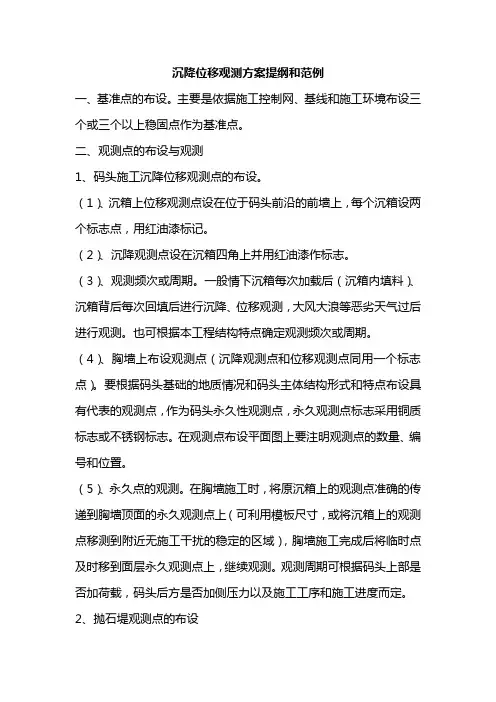

沉降位移观测方案提纲和范例一、基准点的布设。
主要是依据施工控制网、基线和施工环境布设三个或三个以上稳固点作为基准点。
二、观测点的布设与观测1、码头施工沉降位移观测点的布设。
（1）、沉箱上位移观测点设在位于码头前沿的前墙上，每个沉箱设两个标志点，用红油漆标记。
（2）、沉降观测点设在沉箱四角上并用红油漆作标志。
（3）、观测频次或周期。
一般情下沉箱每次加载后（沉箱内填料）、沉箱背后每次回填后进行沉降、位移观测，大风大浪等恶劣天气过后进行观测。
也可根据本工程结构特点确定观测频次或周期。
（4）、胸墙上布设观测点（沉降观测点和位移观测点同用一个标志点）。
要根据码头基础的地质情况和码头主体结构形式和特点布设具有代表的观测点，作为码头永久性观测点，永久观测点标志采用铜质标志或不锈钢标志。
在观测点布设平面图上要注明观测点的数量、编号和位置。
（5）、永久点的观测。
在胸墙施工时，将原沉箱上的观测点准确的传递到胸墙顶面的永久观测点上（可利用模板尺寸，或将沉箱上的观测点移测到附近无施工干扰的稳定的区域），胸墙施工完成后将临时点及时移到面层永久观测点上，继续观测。
观测周期可根据码头上部是否加荷载，码头后方是否加侧压力以及施工工序和施工进度而定。
2、抛石堤观测点的布设（1）、观测点的制作，采用什么形式，如沉降盘，附沉降盘的加工图（2）、观测点的位置、数量要根据堤主体结构和地质资料来确定（3）、观测点的加固和保护措施。
（4）、确定沉降位移观测周期和频次。
（5）、沉降位移观测方法和精度要求（沉降观测一般采用四等水准测量规范要求）。
三、附图、表、记录（见附表）1、基准点、观测点的平面图2、沉降、位移观测记录表3、沉降、位移观测变化图六、沉降、位移观测结果分析（主要是指根据观测结果统计、分析来确定码头结构是否稳定、安全，施工工序、进度是否合理，并指导后序施工。
附；XXX工程码头水工结构工程沉箱沉降位移观测方案一、工程概况XXX工程码头水工结构工程岸线总长度700m，7#泊位、8#泊位均为350m；共需安装方形沉箱44个，沉箱外形尺寸为17.84m×15m（含前趾1m）×18.9m(长×宽×高)；沉箱基础采用10～100kg 抛石基床，基床厚度为6～17m，采用水下爆破夯实；沉箱内设计回填砂，并做C30混凝土封顶；沉箱前舱位置拟现浇混凝土胸墙；为掌握沉箱安装完成后各不同施工阶段墙身结构的变化情况，为上部结构施工提供原始参考数据，最终确保工程施工质量，特制定本沉箱沉降位移观测方案。
沉降位移观测方案
沉降、位移观测方案一.沉降、位移观测的重要性。
进行沉降、位移观测不仅能够操纵填土速度（《公路路基施工技术标准》（JTJ033-95）规定：垂直沉降不大于日夜，水平位移不大于日夜）,仍是确信何时施工路面的重要依据,应引发足够重视。
二.沉降、位移观测的要求。
点位布设、观测频率及方式按《公路软土地基路堤设计与施工技术标准》（JTJ017-96）中“沉降与稳固观测”的要求及《工程测量标准》（GB 50026-93）的要求执行。
考虑到匝道路基宽度不大，取消路肩及坡趾处的观测点，改在相应中线周围加密观测点的布点方案。
外业每次进行沉降、位移观测时，应尽可能作到：1．采纳相同的图形（观测线路）和观测方式。
2．利用同一仪器和设置，要有DS1或DS3型水准仪一台，英瓦尺两把。
3．固定观测人员，由王精灵负责。
4．在大体相同的环境和条件下工作。
5．水准测量时，视距不得超过40米。
外业观测完后，要及时整理内业，内业计算取值精度的要求：资料要求：要长期保留沉降和位移观测记录，记录必需真实靠得住。
要绘制沉降和加荷曲线，预压期终止后，报业主和设计单位。
三．沉降、位移观测的实施步骤。
1．依照设计单位、业主、监理单位及JTJ017-96的要求，结合本标段的实际情形，综合考虑了填土高度、软基处置方法、桥头增设观测点、桥梁长度及施工工艺五方面的因素，选定沉降、位移观测点的位置，具体位置见附图一、附图二、附图三及路基段沉降、位移一览表、桥梁段沉降、位移一览表。
2．依照观测点的位置，实地布置好沉降观测网和水平位移观测网(见附图四)。
沉降观测网按四等水准的要求布设，水平位移观测网按四等导线的要求布设。
水准基点采纳无缝钢管，埋置时打入深度大于10m，周边顶部50cm采纳现浇砼加以固定，并在地面上浇筑××的观测平台，桩顶露出平台15cm，在顶部固定好基点测头，若是周围有高压塔架，尽可能把基点布置在塔架的基础上。
3．实地布置沉降及位移观测点。
路基沉降-位移-观测方案
路基沉降\位移\观测方案摘要：本文提出了路基沉降位移观测的目的和具体方法。
关键词：路基；沉降；位移；观测方案。
Abstract: in this paper, the purpose of the embankment settlement observed displacement and measures.Keywords: subgrade; Settlement; Displacement; Observe scheme.1、路基沉降位移观测的目的1、沉降推算。
指根据实测沉降观测资料，利用数学方法对后期沉降速率、总沉降量、以及工后沉降值进行计算分析，是确保高填路基沉降得到有效控制的必须环节(工序)。
2、预测施工期沉降，合理预留沉降量。
3、过程控制。
根据沉降观测资料控制填土速率,及时评价地基加固措施的有效性。
4、路基施工监测工作包括了地基沉降观测和边坡稳定性观测等内容。
综上所述,观测的目的在于通过施工期间观测数据分析、判定路基结构的稳定性，同时通过长期观测数据的分析评价路基结构的变形发展情况，为后续施工提供理论支持。
2、路基变形观测方案2.1 沉降位移观测内容（1）高填路基面的沉降变形观测（2）高填路基基底沉降观测（3）深挖路基高边坡稳定性观测2.2 沉降位移观测点的设置沉降位移观测装置应埋设稳定，观测期间应对观测装置采取有效的保护措施。
根据经验，埋设的观测设施的有效性以及对其保护是否得力是决定整个观测工作成败的关键。
各部位观测点应设在同一横断面上，这样有利于测点看护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。
路基沉降位移观测点的布置和观测内容应根据沉降控制要求、地形地质条件、地基处理方法、路堤高度、路堑边坡高度、地形地势的起伏情况等具体情况，结合沉降位移预测方法和施工工期要求具体确定，同时还应根据施工核对的地质、地形等情况调整或增设。
（1）观测点的布置原则①高填路基20m以上路堤，埋设沉降观测桩，测量各监测点的沉降值。
沉井施工沉降位移观测方案
河南省南水北调受水区安阳供水配套工程02标(合同编号:NSBD-AYPT/SG-02)沉井施工沉降位移观测方案葛洲坝集团基础工程有限公司南水北调安阳供水配套工程02标项目部二〇一四年五月编写：审核：批准：目录一、引言 (1)二、工程概况 (1)三、编制依据 (2)四、沉降位移观测的技术要求 (2)五、沉降位移观测的资源配置 (3)六、沉降位移观测的工作流程 (4)6.1、观测点的埋设 (4)6.2、沉降位移的观测方法 (6)6.3、观测数据的处理分析和资料整理 (9)七、沉降位移观测的周期 (10)八、沉降位移观测的注意事项 (10)沉井施工沉降位移观测方案一、引言由于沉井在下沉施工过程中对原状土的扰动，沉井周边土体受力结构发生改变，受各种因素的制约，沉井及周边建筑物（房屋、线杆）等设施在沉井下沉过程中会可能会发生水平位移和垂直方向的倾斜变形。
为了保证沉井下沉过程中施工安全，特制订沉井施工沉降位移观测方案。
本方案主要从观测点的布设、观测精度要求、观测方法、数据处理、影响分析几个方面对沉井施工过程中周边建筑物沉降位移变形做出说明。
二、工程概况本标段位于安阳市境内，输水管道起点位于37号输水管线汤阴县城内中华路与新横一路交叉处西南角，终点位于 37 号输水管线穿越石武高铁工程西侧，桩号 5+200～11+526.140，全长为 6326.140m，管材为PCCP 管，其中桩号 5+200～5+308 之间的管径为 DN1600，桩号 5+308～11+526.140 之间的管径为 DN1400；另外还包括汤阴二水厂支管线，桩号 B0+000～B3+151.464，全长为3151.464m，管径为 DN800，管材为 PCCP 管。
原设计的汤阴二水厂支线管道紧沿G107京深线汤阴县东环段（中华路）东侧布置，设计采用明挖沟槽直埋的方式进行施工。
施工进场后发现由于中华路拓宽，原设计的汤河倒虹吸工程已位于汤河桥下。
路基沉降位移观测方案路基沉降观测激光位移测量法
路基沉降位移观测方案路基沉降观测激光位移测量法清晨的阳光透过窗帘的缝隙，洒在了我的笔记本上，又是一个忙碌的日子。
今天，我要为大家带来一份详细的“路基沉降位移观测方案路基沉降观测激光位移测量法”。
想到这里，我不禁陷入了回忆，那些年，我在工程一线奋斗的日子。
一、项目背景本项目位于我国某重要的高速公路上，由于地质条件复杂，路基沉降位移观测成为了一个关键环节。
为了保证道路的安全畅通，减少路基沉降对车辆行驶的影响，我们决定采用激光位移测量法进行观测。
二、观测目的1.实时掌握路基沉降位移变化情况，为工程决策提供依据。
2.确保路基沉降在可控范围内，保障道路安全。
三、观测方法1.激光位移测量法：利用激光测距仪，对路基表面进行非接触式测量，实时获取路基沉降位移数据。
2.观测点布置：在路基表面布设一定数量的观测点，形成观测网。
观测点应均匀分布，且避开障碍物。
3.观测周期：根据路基沉降发展趋势，确定观测周期。
初期可加密观测，待沉降稳定后，逐渐延长观测周期。
四、观测步骤1.准备工作：检查激光测距仪、三脚架等设备，确保设备性能良好。
2.设立观测点：在路基表面布设观测点，每个观测点设立一根标尺，用于测量沉降位移。
3.测量沉降位移：将激光测距仪对准观测点，测量距离，记录数据。
4.数据处理：将测量数据导入计算机，进行数据处理，绘制沉降位移曲线。
5.分析沉降趋势：根据沉降位移曲线，分析路基沉降发展趋势，为工程决策提供依据。
五、观测注意事项1.观测过程中，要确保设备稳定，避免因设备晃动导致数据不准确。
2.观测时要避开阳光直射，以免影响测量精度。
3.观测数据要及时记录，避免因遗漏导致观测结果失真。
4.观测人员要具备一定的专业素质，确保观测数据的准确性。
六、项目成果1.完成路基沉降位移观测报告，报告内容包括观测数据、沉降趋势分析等。
2.根据观测结果，提出相应的工程措施，确保路基沉降在可控范围内。
3.为类似工程提供借鉴，提高我国高速公路建设质量。
沉降位移观测方案
岸滩整治及围填海工程沉降位移观测方案编制单位：编制人：审核人：编制日期：一、工程概况岸滩整治及围填海工程位于位于东南部的沿岸海域，水工建筑物包括1689.7m的方块直立式护岸以及110.3m的浆砌块石挡墙，护岸结构形式采用实心方块重力式。
二、沉降位移变形观测的目的为掌握护岸在施工和后方吹填过程中及最终的沉降、位移情况，在施工期和主体工程结束时，均设立沉降、位移观测点。
在护岸具有代表性的部位设置沉降、位移观测点，定期观测，采集沉降、位移观测数据，掌握施工期间方块及挡浪墙沉降位移的情况，为后序施工作业提供依据，主体工程完工后，须对各沉降位移观测点定期观测。
三、编写依据1．《水运工程测量规范》（JTJ203-2001）2、《全球定位系统（GPS）测量规范》（GB/T18314-2001）四、施测部署1、沉降位移变形观测测量程序1)、沉降变形观测实施前对测量人员进行上岗前的安全、测量、记录等培训。
2)、严格按沉降位移观测施测方案，以及有关规定进行观测和记录，确保记录数据真实、可靠。
3)、每个分项工程沉降变形观测完成后，提交给各分项技术负责人（附沉降位移观测报告），经项目部技术负责人评估后报监理签认。
2、沉降位移变形观测测量组织工作使用的仪器列表如下：3、沉降位移变形观测原则1)、严格执行《水运工程测量规范》及标准。
2)、确立水工工程沉降位移变形观测工作经监理验收后，再进行下一步工作的施工制度。
3）、每个建筑物都要建立沉降位移观测档案,沉降位移观测的记录确保真实。
4）、观测点的建立、观测频次等按《水运工程测量规范》执行。
5)、沉降位移变形观测方法应简洁明了，确保精度符合要求。
五、沉降变形监测测量工作基本要求1、位移观测点及水准基点必须设置在稳定区域以保证变形点观测数据的可靠性。
2、每次沉降变形观测时应符合以下要求：（1）严格按水准测量规范的要求施测。
首次观测的每个读数均进行两次读数。
（2）参与观测的人员必须经过培训，并固定观测人员。
场地沉降位移观测方案
中海油南海深水天然气终端项目平基工程沉降位移观测施工方案1.沉降位移观测编制依据1、中海油南海深水天然气终端项目东护岸工程施工图。
2、中海油南海深水天然气终端项目东护岸工程施工招标文件。
3、中海油南海深水天然气开发项目珠海高栏终端东护岸建设工程技术规格书。
4、中海油南海深水天然气终端项目东护岸工程施工合同。
2、沉降位移观测执行的技术规范和标准《建筑变形测量规程》JGJ/T8-97；中华人民共和国国家行业规程《国家三、四等水准测量规范》GB/T 12898-2009；《工程测量规范》GB50026-93；中华人民共和国国家标准《精密工程测量规范》GB/T15314-943、沉降位移观测平面及高程控制（1）平面控制测量体系的建立在平基工地附近原生岩石基础上选三点，并作强制对中控制点，以业主给定的控制点为基点，用GPS静态测量，将控制点坐标引到上述三点作为本位移观测控制点。
观测方法是：同一时段用四台GPS接收机进行同步观测，最后把野外测量数据直接下载到软件里，经过处理得到基线解，按静态GPS控制网平差得到毫米级的定位结果，建立位移观测平面测量控制网。
用GPS-RTK放样方法，根据设计的位移观测点坐标，测设出位移观测点位置，然后埋设强制对中观测点，采用全站仪进行位移测量。
（2）高程控制测量体系的建立以业主给定的高等级水准点为基准点，采用S3水准仪，按三等水准测量要求，从上述基准点推水准，将高程引测到平基工地附近水准控制点上，水准控制点设置在工地附近原生岩石基础上。
通过对水准观测结果进行平差处理，处理结果作为本沉降观测的高程基准点数据，建立本工程的高程测量控制网点。
沉降观测高程基准控制点放置在平面控制点上，也可以另外设置，具体视选点位置确定，沉降观测高程基准控制点作二个，按三等水准高程控制点埋设。
（3）沉降位移控制网复测周期按建筑变形测量规程2.0.3 变形测量的实施(控制网复测周期应根据测量目的和点位的稳定情况确定，一般宜每半年复测一次。
沉降位移观测方案
沉降位移观测方案一、工程概况本项目施工区域紧临高边坡坡脚线区域，为避免施工影响坡体稳定性而产生安全隐患，在施工周期内，决定对原边坡进行变形沉降观测。
项目竣工后依照设计及技术规范要求，对结构物进行竣工后沉降位移观测。
二、监测技术的依据1、《建筑边坡工程技术规范》2、《工程测量规范》3、《建筑变形测量规程》4、《水运工程技术规范》三、沉降位移观测点的布设结合本项目工程实际情况，经过现场踏勘，为了保证沉降位移点位的牢固可靠，及时体现边坡和结构物稳定状况，现将边坡沉降位移点布置于坡体上，在纵五路沿线廊道和转运站基础两侧布置；廊道沉降位移观测点设立于承台上，转运站沉降位移观测点设立于建筑物角点，具体点位布置详见附图。
现场选定沉降位移观测点后，将用红色油漆标明并进行编号，并设立警示标志以免被破坏。
四、监测原理、方法及仪器1、主要仪器2、位移测量水平位移观测为平面控制测量，必须先在测区内建立平面控制网。
水平位移监测网根据现场实际情况采用如下方法：2.1.采用基准线法时，基准线两端分别建立检核点。
观测前先检查基点是否移动。
建立测站点后，反测后视点坐标对比进行复核，观测时位于基点的全站仪和位于测点上的标牌均要检验对点器的可靠性，需采用钢尺量取时，均移动钢尺读数两次确保数据的准确性。
2.2.采用三角测量法进行观测，控制网为三角网。
三角网由测区内若干个起控制作用的点（工作基点）和基坑周边按规范要求的间距设置的位移观测点相互连接而成。
观测中使用钢尺或红外测距仪测量控制网中三角的起始边（基线）长，使用拓普康GTS-602型全站仪观测各三角的内角，按四等三角精度观测。
外业观测成果经内业整理计算即可求得各点的位移量。
测量中的主要误差如下：(经过计算，角度值已经折算成长度值。
) 对中误差：<1mm整平误差：<0.3mm瞄准误差：<2mm方法误差：<0.3mm2.3.根据控制点及水平位移测点的通视情况，用固定的拓普康GTS-602型全站仪、固定的反射棱镜、固定的控制点测出固定方向和点位。
沉井施工沉降位移观测方案
沉井施工沉降位移观测方案一、目的和背景：在沉井施工过程中，为了及时掌握地面变形情况，减少对周围环境造成的影响，本观测方案旨在监测沉井施工过程中的地面沉降位移情况，为施工人员提供及时准确的数据支持，以便及时调整施工方案，保证施工安全。
二、观测内容：1.地面沉降的垂直位移；2.地面沉降的水平位移；3.地面沉降引起的结构变形情况。
三、观测方法：1.垂直位移观测：通过在地表安装沉降探测点，采用水准仪、测斜仪或位移仪等设备进行定期观测，记录沉降探测点的竖直位移。
观测频率一般为每日一次，观测时间为相同时间段的上午9点，以减少温差对测量结果的影响。
2.水平位移观测：通过在地表安装沉降探测点，在水平方向布设水准管或位移传感器，并连通观测端与参比端，通过水准仪或位移仪等设备进行定期观测，记录沉降探测点的水平位移。
观测频率一般为每日一次，观测时间为相同时间段的上午9点，以减少温差对测量结果的影响。
3.结构变形观测：通过在沉井结构的重要节点设置应变片或位移传感器，使用应变测量仪或位移测量仪进行定期观测，记录结构节点的变形情况。
观测频率一般为每日一次，观测时间为相同时间段的上午9点，以减少温差对测量结果的影响。
四、观测数据处理和分析：1.垂直位移观测数据处理：通过对观测数据进行合理的平差和计算，得到每个观测点的日变位数据和累计位移数据。
根据观测点的地理位置和基准点标高信息，计算观测点在三维空间中的坐标，并绘制沉降等值线图。
2.水平位移观测数据处理：通过对观测数据进行合理的平差和计算，得到每个观测点的日位移数据和累计位移数据。
根据观测点的地理位置和基准点坐标信息，计算观测点的平面坐标，并绘制沉降等值线图。
3.结构变形观测数据处理：通过对观测数据进行合理的平差和计算，得到结构变形量的日变化值和累计变化值。
根据结构变形测点的位置和基准点坐标信息，计算结构变形测点的三维坐标，并绘制变形图。
五、报告和交流：根据观测结果，及时编制沉降位移观测报告，并提供给工程师和施工人员阅读。
水利工程沉降位移观测方案
水利工程沉降位移观测方案一、前言随着城市化进程的加快和人口密集的城市发展，水利工程在城市中的地位和作用越发凸显。
然而，水利工程建设所产生的地面沉降和位移问题也日益引起了人们的重视。
这些问题一方面可能影响工程设施的正常运行，另一方面也可能带来地质灾害风险。
因此，对水利工程的沉降和位移进行观测和监测显得尤为重要。
本文旨在探讨水利工程沉降位移观测方案，主要包括观测方案的设计理念、方法和步骤，并力求在实践中取得高精度、高效率和可靠性的观测结果，从而为水利工程的设计、建设和管理提供可靠的数据支撑。
二、观测方案的设计理念1. 精度要求高水利工程的沉降和位移可能对工程设施产生直接的影响，因此观测的精度要求非常高。
只有高精度的观测结果才能为工程的设计和管理提供可靠的数据支撑。
2. 全面性和时效性水利工程涉及面广、工程多，因此观测的范围需要全面，且需要及时获取数据，以及时发现和解决问题。
3. 系统性和一致性沉降位移观测需要建立完善的观测系统，保证各个观测点数据的一致性，并能为工程集中数据管理提供支持。
三、观测方法1. 采用全站仪法全站仪是一种高精度、多功能的测量仪器，它采用了激光和CCD摄像机，可以快速、准确地获取目标的三维坐标信息，且能够在不同位置和距离下进行测量。
因此，在水利工程的沉降位移观测中，可以广泛采用全站仪法。
2. 基准网与控制网结合观测时需要建立一个基准网，确定一个参考坐标原点，再将控制点设置在不同位置，以测量相对坐标。
基准网与控制网的结合可以保证沉降位移观测的全面性和精确性。
3. 建立数据管理系统为了保证观测数据的一致性和时效性，建议建立一个完善的数据管理系统，对观测数据进行集中管理，并能够方便地进行数据分析和处理。
四、观测步骤1. 观测点设置在水利工程中，观测点的设置涉及到了整个工程的基础设施和工程结构，因此需要对观测点进行精细的布点，以保证数据的全面性和准确性。
2. 观测数据采集采用全站仪等高精度测量仪器进行观测数据的采集和记录，确保观测过程的准确性和时效性，并对数据进行备份，以免数据丢失。
工程沉降位移观测方案
工程沉降位移观测方案一、前言沉降位移是指地面或结构因受荷载作用而发生下移或下沉，是工程施工、运营及环境保护过程中常见的问题。
为了及时发现并解决沉降位移带来的影响，工程沉降位移观测方案显得尤为重要。
良好的观测方案可以提供准确的数据支持，为工程安全运营和保障城市地下设施的安全提供重要保障。
本文将对工程沉降位移观测方案进行详细的介绍和阐述。
二、工程沉降位移观测的重要性在土木工程中，如建筑、路基、桥梁、隧道、地铁等，以及其他地下管线、通信线路等设施的施工或运营过程中，由于地下水位变动、软土沉降、地基工程施工引起的地面沉降等原因，可能引起地面或结构的沉降位移。
这些沉降位移可能会引起建筑物变形、地面塌陷、管线变形等问题，严重影响工程的安全和稳定。
因此，及时对工程进行沉降位移观测，可以有效地掌握地面和结构的变形情况，提前预警并采取合适的措施，以保障工程的安全和稳定性。
工程沉降位移观测主要是通过安装监测仪器对工程周边地面或结构的变形情况进行实时监测和数据采集。
通过对监测数据的处理分析，可以掌握工程的沉降位移情况，并及时发现问题，制定相应的处理方案，从而保障工程的安全。
三、工程沉降位移观测方案的制定1.观测目标观测目标是指工程沉降位移观测的具体目的，包括观测的内容和范围。
观测目标的明确性对于工程沉降位移的观测方案至关重要，它直接决定了观测方案的具体内容和实施方式。
2.观测方法观测方法是指在工程沉降位移观测中采用的具体监测手段和技术手段，包括监测仪器的选择、安装位置的确定、监测参数的设置以及数据采集和处理方法等。
3.观测仪器观测仪器是工程沉降位移观测的核心设备，直接决定了观测效果的准确性和可靠性。
根据监测目标和观测要求的不同，可以选择不同类型的观测仪器，包括经典的水准仪、经纬仪，以及现代的GNSS定位系统、测距仪、位移传感器等。
4.监测参数监测参数是指在工程沉降位移观测中需要监测的具体变化参数，包括地面或结构的位移变化、变形变化、沉降速率等参数。
路基沉降观测实施方案
路基沉降观测实行方案一、总则根据玉铁施工图纸规定，需进行路基沉降观测及边桩位移观测。
现结合《铁路工程测量规范》和玉铁施工图纸，制定如下方案。
二、精度及频次规定1、路基变形测量精度规定路基变形测量包括路堤、路堑变形测量、滑坡监测和裂缝监测，路基沉降观测控制网旳精度规定及观测点频次规定如下：（1）根据《铁路工程测量规范》旳规定，变形观测等级及精度应符合表2.1旳规定。
表2.1 变形测量等级及精度规定（2）水平位移监测基准网，可采用三角形网、导线网、GPS 网和视准轴线等形。
当采用视准轴线时，轴线上或轴线两端应设置校核点。
水平位移监测基准网旳重要技术规定，应符合表2.2 旳规定（3）垂直位移监测基准网旳建立应符合下列规定：a、垂直位移监测基准网应布设成闭合环状或附合水准路线等形式。
b、水准基点应埋设在变形区以外旳基岩或原状土层上，亦可利用稳固旳建筑物、构筑物设置墙上水准点。
垂直位移监测基准网旳重要技术规定应符合表2.3旳规定：（4）垂直位移监测基准网水准观测旳重要技术规定，应符合表2.4旳规定。
(5) 滑坡监测旳精度, 不应超过表2.5 旳规定(6)裂缝监测可采用游标卡尺进行量测，量测应精确至0.1mm。
(7) 沉降观测外业测量按四等水准规定进行测量，测量时读数至0.1毫米，计算高差取位至0.1毫米，沉降量精确到1毫米。
位移观测旳控制原则为边桩水平位移5毫米/天，竖向位移10毫米/天，路基中心沉降板沉降量10毫米/天。
其工后沉降量不能不小于50毫米。
在填筑过程中出现沉降速率不小于以上值时，则规定施工单位停止填筑，同步加大观测频次，观测其沉降量。
若沉降量急剧增长，则需同设计单位联络，对此处地质进行复核。
2、观测频次规定在路堤填筑期间，应每天观测一次（松土及松软土早晚一次），多种原因临时停工期间，前2天每天观测一次，后来每三天观测一次。
施工完毕后，前15天内每3天观测一次，第15-30天每星期观测一次，第30-90天每15天观测一次，后来每月观测一次。
高速公路高填方及高边坡位移、沉降观测方案
高速公路高填方及高边坡位移、沉降观测方案1.引言2.观测方案3.观测点布设4.观测数据处理5.结论引言高速公路是现代交通建设的重要组成部分，其安全性和稳定性是保障行车安全的关键。
而高填方及高边坡的位移和沉降是高速公路稳定性的重要指标。
因此，为了确保高速公路的安全性和稳定性，必须对高填方及高边坡进行观测和监测。
本文旨在介绍一种高速公路高填方及高边坡位移、沉降观测方案，以期为高速公路的安全监测提供参考。
观测方案本文采用的高填方及高边坡位移、沉降观测方案包括：选取合适的观测点，布设观测仪器，定期进行观测和数据处理。
观测点应选取在高填方及高边坡的重要部位，如边坡顶部、中部和底部，以及填方顶部、中部和底部。
观测仪器应选用精度高、稳定性好的位移传感器和倾角传感器，以确保观测数据的准确性和可靠性。
观测周期应根据实际情况进行确定，一般建议每季度进行一次观测。
观测点布设观测点的布设应根据实际情况进行确定。
在选定的观测点上，应先进行地面平整处理，然后再进行仪器的安装。
观测仪器的安装应符合相关标准和规范，以确保观测数据的准确性和可靠性。
在安装观测仪器时，应注意避免与其他设施和结构物的干扰，如电缆、管道、桥梁等。
观测数据处理观测数据处理是保证观测数据准确性和可靠性的重要环节。
在观测数据处理过程中，应注意以下几点：1）数据的采集和传输应符合相关标准和规范；2）数据的处理应采用专业软件进行，以确保数据的准确性和可靠性；3）观测数据应及时上传到数据中心，以便进行数据分析和处理。
结论本文介绍了一种高速公路高填方及高边坡位移、沉降观测方案，包括观测方案、观测点布设和观测数据处理等内容。
该方案能够有效地监测高填方及高边坡的位移和沉降情况，为高速公路的安全监测提供了重要参考。
高速公路高填方及高边坡位移、沉降观测方案工程概况：本标段为广东省汕头至湛江高速揭博段T7标段，全长9.980Km。
本合同段内路堑高边坡共计25段，设置沉降桩共有78个，高填方路基共25段，设置观测桩94个。
沉降位移观测专项方案
一、方案背景随着城市化进程的加快，各类基础设施建设项目日益增多，其中路基、桥梁、建筑物等结构的安全稳定性备受关注。
为确保工程质量和使用安全，对沉降和位移进行实时监测成为必要手段。
本方案旨在制定一套科学、合理的沉降位移观测专项方案，为工程项目的安全运行提供数据支持。
二、观测目的1. 了解工程结构的沉降和位移情况，为设计、施工、管理及科学研究提供依据。
2. 及时发现工程结构的变形异常，采取有效措施，确保工程安全。
3. 对比分析沉降和位移数据，为后续工程优化提供参考。
三、观测内容1. 路基沉降观测：- 观测路基中心线、两侧及拐角处的沉降情况。
- 观测路基基底沉降情况，包括填土厚度、压实度等。
2. 桥梁墩台沉降及位移观测：- 观测桥梁墩台顶面沉降和墩台底面沉降。
- 观测墩台水平位移，包括横轴线方向和纵轴线方向。
3. 建筑物沉降观测：- 观测建筑物基础沉降、主体结构沉降及附属结构沉降。
- 观测建筑物倾斜情况。
4. 裂缝观测：- 观测工程结构裂缝的长度、宽度、深度及发展情况。
四、观测方法1. 水准测量法：- 采用精密水准仪进行水准测量，测量精度应达到毫米级。
2. 全球定位系统（GPS）测量法：- 利用GPS接收机进行静态或动态观测，测量精度应达到厘米级。
3. 全站仪测量法：- 采用全站仪进行角度、距离测量，测量精度应达到毫米级。
4. 裂缝观测：- 采用裂缝测宽仪、裂缝测深仪等仪器进行观测。
五、观测频率1. 路基沉降观测：施工期间每月观测一次，竣工后每季度观测一次。
2. 桥梁墩台沉降及位移观测：施工期间每周观测一次，竣工后每月观测一次。
3. 建筑物沉降观测：施工期间每周观测一次，竣工后每月观测一次。
4. 裂缝观测：施工期间每周观测一次，竣工后每月观测一次。
六、数据处理与分析1. 对观测数据进行整理、分析，绘制沉降、位移曲线图。
2. 分析沉降、位移原因，提出改进措施。
3. 对比分析不同观测点的沉降、位移数据，评估工程结构的稳定性。
沉降位移监测方案
沉降位移监测方案沉降位移监测方案一、工程概况本工程为护岸工程，位于某河流岸边。
工程范围包括河道内侧护岸和河道外侧护岸，总长约XX公里。
二、沉降、位移观测控制依据及参考标准本工程的沉降、位移监测控制依据为《建筑工程质量检验规程》（GB -2011）和《地基与基础工程监测技术规范》（/T 120-2016）。
参考标准为《地基与基础工程监测规程》（GB -2012）。
三、沉降、位移观测的类型、任务及目的3.1 变形观测产生的原因护岸工程在使用过程中，由于自然因素和人为因素的影响，可能会出现沉降、位移等变形现象，需要进行监测。
3.2 变形观测的类型及任务本工程的变形观测类型包括沉降观测和位移观测。
任务为监测护岸工程在使用过程中的变形情况，及时发现问题并采取措施加以解决。
3.3 变形观测的目的变形观测的目的是为了保证护岸工程的使用安全，及时发现问题并采取措施加以解决，同时为后续的维护和管理提供数据支持。
四、施测程序本工程的施测程序包括前期准备、测量方案设计、测量仪器校验、基准点设置、实测数据处理等步骤。
五、护岸工程沉降、变形观测内容本工程的沉降、变形观测内容包括沉降观测和位移观测。
沉降观测包括基准点沉降观测和立柱沉降观测；位移观测包括水平位移观测和竖向位移观测。
六、沉降、变形观测要求及基准点设置6.1沉降、变形观测的要求沉降、变形观测要求测量精度高，数据可靠，测量结果准确。
同时，要求测量周期短，及时反馈变形情况。
6.2沉降、变形观测基准点设置本工程的基准点设置包括绝对基准点和相对基准点。
绝对基准点为固定点，可作为后续测量的基准；相对基准点为变形点，用于测量沉降、位移等变形情况。
七、观测准备及实施计划7.1组织准备组织准备包括人员组织、测量仪器准备及校验、基准点设置等。
7.2技术准备技术准备包括测量方案设计、测量数据处理等。
实施计划应根据工程实际情况制定，确保监测工作顺利进行。
京杭运河嘉兴段是一项限制性Ⅲ级航道标准工程，其中“鸭子坝~丰登村”段航道长约17.52Km，按Ⅲ级三线通航要求建设；其余航段长约1.01Km，按Ⅲ级双向航道建设，总长度约42.76Km。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010年4月27日电话：0755-/ 传真：0755- 联系人：赵中良一、工程概况洪桥头好利万、米诺厂边坡位于。
该人工边坡为岩土混合边坡，岩坡坡面裂隙发育。
边坡所在区地形地貌为丘陵斜坡，自然斜坡坡度15～200，原始植被发育茂密。
边坡底边周长约190m，为折线形展布，整体呈南北走向。
原有边坡分为2级，上级边坡及下级边坡，边坡中部有一宽平台。
坡底标高11.50～15.0m，中间大平台标高23.0～35.4m，坡顶标高33.0～66.9m，下级边坡坡度500～700，上级边坡坡度600～800。
边坡高度22m～52m。
边坡坡面岩土裸露，局部发育有少量的爬藤类植物，覆盖率极低；坡面没有进行任何的支护处理，坡顶坡脚没有任何截排水措施，边坡坡底分布有好利万、米诺厂以及1栋在建厂房。
1.1工程地质条件根据钻探揭露及地质调查资料，边坡周围出露的地层有：第四系人工填土层（Qml）及侏罗系下统桥源组石英砂岩（Jq）。
现将各地层的主要岩性特征自上而下分述如下：⑴第四系人工填土层（Qml）杂填土：褐黄色、褐灰色，主要由粘性土及少量块石组成，并含少量建筑垃圾，松散，湿，可塑，合金钻进易，主要分布在坡脚建筑场地。
（2）侏罗系下统桥源组石英砂岩（Jq）场地下伏基岩为侏罗系下统桥源组石英砂岩，主要矿物成份为石英、长石、黏土矿物及少量暗色矿物等。
按其风化程度划分为全、强、中、微风化四个风化带，本次勘查仅揭露其强、中、微风化带：强风化石英砂岩：褐黄、褐灰，棕红色，主要矿物为石英、长石等，风化裂隙发育，局部夹杂中风化岩，岩石呈砾砂状、碎块状,岩块可折断，合金钻进易。
主要分布在坡体的上部，揭露层厚2.60～22.30m。
中风化石英砂岩：青灰、褐灰色，风化裂隙较发育，上部夹杂薄层强风化石英砂岩，岩芯较破碎，呈短柱、长柱状，局部呈碎块状，岩块坚硬，锤击反弹，合金钻进较易。
主要分布在坡体的中、下部，揭露层厚3.30～49.30m。
微风化石英砂岩：青灰色，岩芯较完整，呈长柱状，岩块坚硬，锤击反弹，合金钻进困难，需金刚石钻进。
揭露层厚2.80～5.70m。
1.2水文地质条件场地水文地质条件比较简单，场地内无常年性地表水，雨季有大气降水形成的临时性地面片流，对坡上岩土体的稳定性有一定的影响。
场地内地下水主要为基岩裂隙水，主要赋存于场地内强风化及下伏岩层的风化裂隙中，主要含水层属弱含水、弱透水地层，水量贫乏。
二、沉降、位移观测技术依据1、《城市测量规范》（CJJ8-99）；2、《建筑变形测量规程》（JGJ/T8-97）；3、《建筑边坡工程技术规范》（GB50330-2002）；4、《岩土锚杆（索）技术规程》（CECS 22：2005），中国工程建设标准化协会标准；5、《深圳市宝安区松岗街道洪桥头好利万、米诺厂边坡地质灾害勘察报告》，深圳市勘察研究院有限公司，2009年02月。
三、沉降、位移观测方案（一）、沉降观测1、沉降观测的点位布设（1）沉降观测点：根据甲方提供并确认的监测布置图进行沉降观测点布设，观测点布设在能全面反边坡周边沉降特征的地面上，共布设沉降观测点约26点。
沉降观测点标志埋设离边坡顶约35cm处。
采用长度为20cm,直径12mm 的螺纹钢筋（刻划有十字丝），并用水泥加固。
标志头离地面的净空高度小于10cm。
确保观测点与边坡的连接结实稳固。
具体的埋设方法如附图3。
详细布设位置见“边坡支护监测点平面布置图”。
（2）沉降观测基准点沉降观测工作点拟根据实地的地形情况分组设立，在距观测对象200米以外、地基稳固、不易破坏的位置布设3个沉降观测工作点，编号为BM1、BM2、BM3。
具体埋设的规格如附图1。
2、沉降观测方法：A、待点位稳固后，根据甲方的要求开始第一次观测，首次观测联测全部的基准点，采用往返观测，形成水准闭合环线，整条线路闭合差不得大于±1.0n mm (n为测站数)，经平差计算求得各观测点的高程。
并在开工前三天内平均观测2～3次，取其均值作为初始值。
B、沉降观测按《建筑变形测量规程》中一级精度要求进行，须往返观测。
每次观测前应进行i角检查，具体执行的各项规定和限差如下：a、测站视线长度（仪器至标尺距离）、前后视距差、视线高度按下表规定执行。
等级仪器类型视线长度前后视距差任一测站上前后视距差累积视线高度（下丝读数）一级DSZ-2≤30 m≤0.7m≤1.0 m≥0.3 mb、测站观测限差应不得超过下表规定：项目等级基、辅分划读数差基、辅分划所测高差的差一级0.3mm 0.5mmC.使用仪器拟采用DSZ-2型精密水准仪，FS-1型测微器，2米铟瓦水准尺。
由PC-E500计算机野外记录，计算机内业处理。
D、内业计算沉降观测的平差计算可采用简易平差法进行（平差前应进行各项改正、验算各项限差、列表计算往返高差较差、限差并计算每公里水准测量的高差偶然中误差，以便检查），E 、资料成果整理观测成果表按附表1整理。
（1）、每次沉降观测结束后根据设计要求提交沉降观测成果表；（见附表1）（2）、根据施工进度请况，提交沉降观测“沉降量-时间曲线图”。
（见下图） 施工降水可按栋各观测点分颜色表示1沉降量(mm)65423基坑深度(m)10025461520 1083525304045下雨时间(天)C2观测点C3观测点C1观测点施工阶段情况（3）、沉降观测技术总结；（4）、边坡支护监测点平面布置图。
在每次观测结束后，及时将当次沉降观测资料提交甲方，以便甲方使用。
（二）、位移观测1、位移观测的点位布设（1）位移观测点：根据甲方提供并确认的监测布置图进行位移观测点布设，拟在能真正反映边坡位移和变化的边坡顶布设位移观测点约26点。
观测点埋设要结实稳固、并进行保护。
详细布设位置及编号见“边坡支护监测点平面布置图”。
具体的埋设方法同附图3，采用长度为20cm,直径12mm 的螺纹钢筋（刻划有十字丝），并用水泥加固。
（2）位移观测基准网点位移观测基准网点根据实地的地形情况设立，一般在地基稳固、不易破坏的位置布设三个位移观测基准点，按坐标法可只布设三点，编号分别为BM1、BM2、BM3。
此三点要按城市四等三角点精度进行单三角形观测并整体平差，求得三点的坐标。
具体埋设的规格如附图1或附图2，并加护栏其它保护。
2、位移观测方法：位移观测采用(全站仪Topcon GTS-332N(日本))边角坐标法，观测时以外部不少于两个固定方向定向及检查，水平角观测的精度和测回数如下表，距离采用全站仪测距，读数取至0.1mm，测距精度为≥1/20000。
位移观测按《建筑变形测量规范》中二级精度要求进行，其坐标中误差≤±3mm。
位移观测中水平角观测按《建筑变形测量规范》中的方向观测法限差的要求进行。
具体执行的各项规定和限差如下：方向观测法限差（″）等级仪器类型测回数两次照准目标读数差半测回归零差一测回内2C互差同一方向值各测回互差一级TopconGTS-332N(日本)2 6 8 13 8待点位稳固后，根据甲方的要求开始连续观测2天，取其2次观测平均值作为各位移观测点的初始值。
位移变化量以边坡边线为标准，向边坡位移，其值取“+”，反之，为“-”。
3、使用仪器：仪器拟采用GTS-332N型精密全站仪、微型棱镜。
苏光DSZ-2自动安平水准仪，FS-1型测微器。
计算机内业处理。
4、内业计算位移观测的平差计算可采用简易平差法进行（提供固定角较差及累计较差表，以便检查和发现问题），观测成果表按附表2整理。
5、资料成果整理（1）、每次位移观测结束后尽快提交位移观测成果表；（见附表2）（2）、根据施工进度请况，提交位移观测“位移量-时间曲线图”。
（类似沉降图）（3）、位移观测技术总结；（4）、边坡支护监测点平面布置图。
（三）、观测周期边坡的变形观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，而是整个观测得不到完整的观测意义。
其它各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。
只有这样，才能得到准确的沉降情况或规律。
本次变形观测将按照甲方的要求开始观测，沉降位移观测在施工期间每周2次，可根据变形情况适当调整监测频率。
降雨或监测点位移、沉降量变化较大时应加密到每天1次或数次；边坡施工完毕后每1月观测一次，竣工一年后1次/2个月。
监测期限：从工程开工至工程竣工之日后两年。
施工期间暂按5个月计，监测次数暂定60次。
边坡的设计和施工是一个动态设计的过程，而与边坡相关的监测是动态设计的基础。
监测工作是保障边坡安全、施工顺利的重要环节。
有关方面应提高对边坡监测的重视程度，各方面大力配合，将本工程安全顺利的完成。
（四）、变形观测预警值最大位移允许值为0.25%H（H为每级边坡高度），预警值为允许的80%，且不大于2mm/d，另根据现场情况作相应的裂缝监测。
最大沉降允许值为30mm，预警值允许值的80%，且不大于2mm/d。
四、锚（杆）索的应力监测1、根据《建筑边坡工程技术规范》（GB50330-2002）锚杆的应力监测：数目为锚杆数目的5%，且不少于3根，锚杆应力应少于锚杆拉力设计值80%。
本次锚杆应力监测对象为直径32 mm，长度为9、12、15 m的三种锚杆，每条锚杆各安装一个应力计。
数量为三种锚杆总数的5%。
预应力锚杆（索）的应力监测按照5%的比例监测；本次监测边坡A5～A6段的锚杆数量是69根、B1～B2段为206根、B2～B3段为176根、C1～C2段为171根，该边坡锚索数量共622根，根据上述规范要求该边坡暂定锚索监测31根。
1）部位：锚杆（索）头部2）测点埋设：将锚杆测力计安装在预应力锚杆（索）锁口。
3）测量方法：开挖前先测出应力计的频率，作为初始频率；4）测量仪器：频率读数仪。
2、边坡锚杆（索）的应力监测频率：(同上三)。
3、使用仪器及人员配备本测量项目投入管理人员、作业人员、后勤人员共7人，其中高级工程师1人，工程师2人，测工3人，后勤1人,组成2个作业组进行作业。
投入全站仪Topcon GTS-332N(日本))1台，DSZ-2型精密水准仪，FS-1型测微器，2米铟瓦水准尺,计算机1台、汽车1台等设备。
五、安全生产本工程作业处于施工区域，现场作业人员应带安全帽，以保护人身和仪器安全。
六、质量保证体系6.1 质量目标及承诺坚持“技术先进，科学管理，产品求精，顾客满意”的质量宗旨和方向，以先进的技术手段，高度负责的态度，确保项目实施过程的各环节符合质量方针要求，向业主提供高质量的测绘产品和服务。
项目的质量目标如下：1）提交的各项技术成果保证客观、真实、准确，各类成果必须满足法律、法规、标准、规范以及业主的要求，合格率100%，优良率90%以上。
2）按GB/T19001-2000标准建立和完善质量管理体系，充分运用现代新技术、新工艺、新方法，以创“优质工程”作为本项目追求的最高质量目标。
