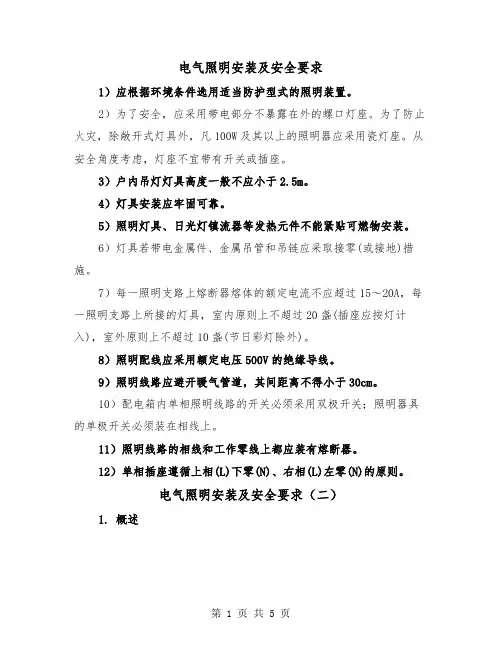

电气照明安装及安全要求(三篇)
![电气照明安装及安全要求(三篇)](https://img.taocdn.com/s3/m/b82caf37dcccda38376baf1ffc4ffe473368fd36.png)
电气照明安装及安全要求1)应根据环境条件选用适当防护型式的照明装置。
2)为了安全,应采用带电部分不暴露在外的螺口灯座。
为了防止火灾,除敞开式灯具外,凡100W及其以上的照明器应采用瓷灯座。
从安全角度考虑,灯座不宜带有开关或插座。
3)户内吊灯灯具高度一般不应小于2.5m。
4)灯具安装应牢固可靠。
5)照明灯具、日光灯镇流器等发热元件不能紧贴可燃物安装。
6)灯具若带电金属件、金属吊管和吊链应采取接零(或接地)措施。
7)每一照明支路上熔断器熔体的额定电流不应超过15~20A,每一照明支路上所接的灯具,室内原则上不超过20盏(插座应按灯计入),室外原则上不超过10盏(节日彩灯除外)。
8)照明配线应采用额定电压500V的绝缘导线。
9)照明线路应避开暖气管道,其间距离不得小于30cm。
10)配电箱内单相照明线路的开关必须采用双极开关;照明器具的单极开关必须装在相线上。
11)照明线路的相线和工作零线上都应装有熔断器。
12)单相插座遵循上相(L)下零(N)、右相(L)左零(N)的原则。
电气照明安装及安全要求(二)1. 概述电气照明是指利用电能产生光线,用于照明的一种方式。
电气照明的安装和使用必须符合相应的安全要求,以确保人身安全和设备正常运行。
本文将围绕电气照明的安装和安全要求展开讨论。
2. 安装要求2.1 选址与布线电气照明的选址应考虑光线充足、对人眼无损伤等因素,并避免与易燃易爆、易腐蚀等物质接触。
布线应合理,电缆与照明设备之间的连接应牢固可靠。
2.2 照明设备安装照明设备的安装应按照生产厂家的要求进行,确保设备安装正确、稳固。
同时,在安装过程中要注意防水、防潮、防尘等措施,以确保设备的正常运行。
2.3 开关和控制设备安装开关和控制设备的安装应便于操作、可靠、牢固,并符合相关安全标准。
在安装过程中,应注意接线正确、固定可靠,并做好电缆的绝缘处理,防止电气事故的发生。
3. 安全要求3.1 绝缘保护照明电气设备应采取绝缘保护措施,以防止电流外泄和触电事故的发生。

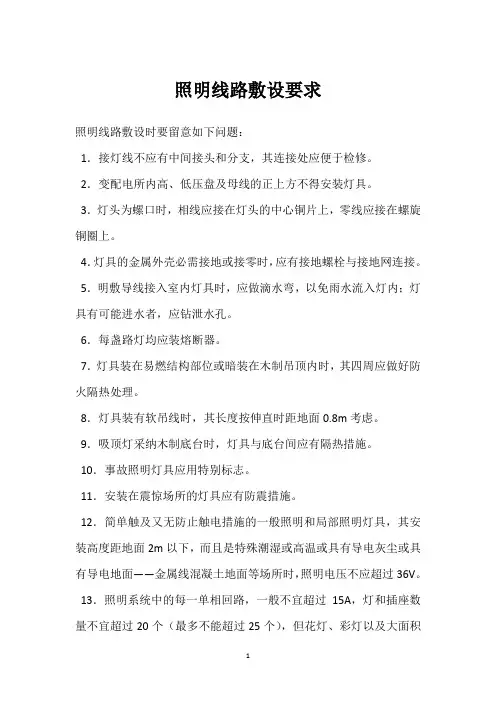

照明线路敷设要求
![照明线路敷设要求](https://img.taocdn.com/s3/m/f485e571ce84b9d528ea81c758f5f61fb7362886.png)
照明线路敷设要求
照明线路敷设时要留意如下问题:
1.接灯线不应有中间接头和分支,其连接处应便于检修。
2.变配电所内高、低压盘及母线的正上方不得安装灯具。
3.灯头为螺口时,相线应接在灯头的中心铜片上,零线应接在螺旋铜圈上。
4.灯具的金属外壳必需接地或接零时,应有接地螺栓与接地网连接。
5.明敷导线接入室内灯具时,应做滴水弯,以免雨水流入灯内;灯具有可能进水者,应钻泄水孔。
6.每盏路灯均应装熔断器。
7.灯具装在易燃结构部位或暗装在木制吊顶内时,其四周应做好防火隔热处理。
8.灯具装有软吊线时,其长度按伸直时距地面0.8m考虑。
9.吸顶灯采纳木制底台时,灯具与底台间应有隔热措施。
10.事故照明灯具应用特别标志。
11.安装在震惊场所的灯具应有防震措施。
12.简单触及又无防止触电措施的一般照明和局部照明灯具,其安装高度距地面2m以下,而且是特殊潮湿或高温或具有导电灰尘或具有导电地面——金属线混凝土地面等场所时,照明电压不应超过36V。
13.照明系统中的每一单相回路,一般不宜超过15A,灯和插座数量不宜超过20个(最多不能超过25个),但花灯、彩灯以及大面积
照明等回路除外。
14.携带式局部照明灯具用的导线应用橡套软缆,接地或接零线应在同一护套内。

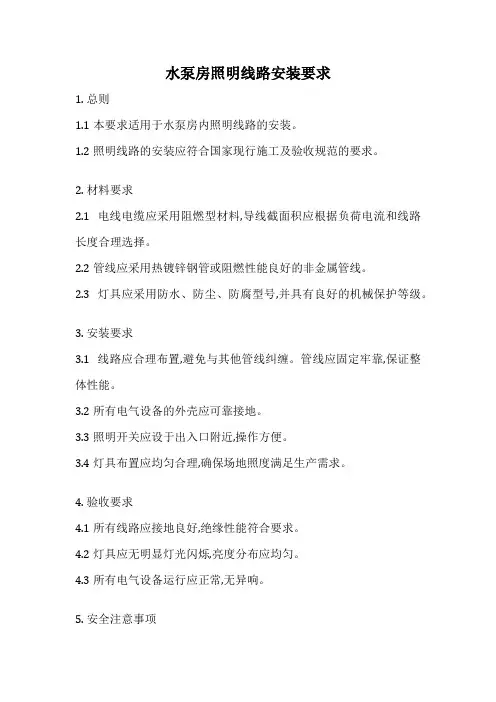

水泵房照明线路安装要求
![水泵房照明线路安装要求](https://img.taocdn.com/s3/m/5f35d89751e2524de518964bcf84b9d528ea2c29.png)
水泵房照明线路安装要求
1. 总则
1.1 本要求适用于水泵房内照明线路的安装。
1.2 照明线路的安装应符合国家现行施工及验收规范的要求。
2. 材料要求
2.1 电线电缆应采用阻燃型材料,导线截面积应根据负荷电流和线路长度合理选择。
2.2 管线应采用热镀锌钢管或阻燃性能良好的非金属管线。
2.3 灯具应采用防水、防尘、防腐型号,并具有良好的机械保护等级。
3. 安装要求
3.1 线路应合理布置,避免与其他管线纠缠。
管线应固定牢靠,保证整体性能。
3.2 所有电气设备的外壳应可靠接地。
3.3 照明开关应设于出入口附近,操作方便。
3.4 灯具布置应均匀合理,确保场地照度满足生产需求。
4. 验收要求
4.1 所有线路应接地良好,绝缘性能符合要求。
4.2 灯具应无明显灯光闪烁,亮度分布应均匀。
4.3 所有电气设备运行应正常,无异响。
5. 安全注意事项
5.1 施工人员应持证上岗,遵守操作规程。
5.2 用电设备应按额定值使用,防止过载、短路等事故。
5.3 检修时应切断电源,并正确使用防护用具。

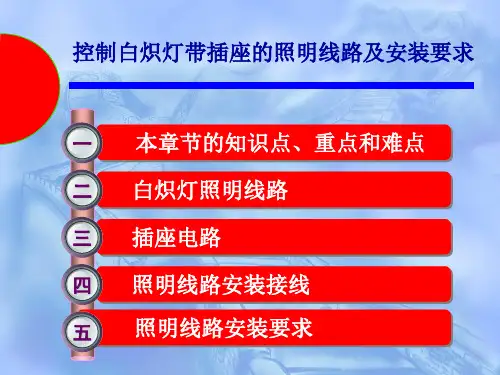

照明线路及安装要求
![照明线路及安装要求](https://img.taocdn.com/s3/m/fa77cb7259fb770bf78a6529647d27284b7337de.png)
1 螺口灯头的接线; 2 白炽灯、插座照明线路的接线。
二、白炽灯照明线路
1 白炽灯的优缺点及适用场所:
1 优点:结构简单、使用方便、价格便宜 ;
2 缺点:发光效率低、寿命短 ;
3 适用场所:适用照度要求较低,开关次数频繁的
室内外场所 ;
N
2 白炽灯照明线路:
1 白炽灯电路原理图: L 从右上图可知:白炽灯电路由导线、墙边开关、
1 白炽灯插座电路安装电气平墙边开关, 表 示熔断器, 表示白炽灯, 表示两根导线,
或 3 表示三根导线, 四根导线以上用数 字表示, 表示单相三孔扁插座。 表示单相 两孔插座。
四、照明线路的安装接线
1 白炽灯插座电路电器安装:
中心弹簧接线柱
左“0”
右“火”
螺纹接线柱
控制白炽灯带插座的照明线路及安装要求
一 本章节的知识点、重点和难点 二 白炽灯照明线路 三 插座电路 四 照明线路安装接线 五 照明线路安装要求
一、本章节的知识点、重点和难点
1 要求了解或掌握的知识:
1 了解白炽灯的优缺点及适用安装场所; 2 熟知照明灯具的安装规程; 3 熟知白炽灯的安装规程; 4 熟知插座的安装规程; 5 熟知开关、导线、白炽灯及插座的图形符号。
右孔标“L”
左孔标“N”
上孔标有
四、照明线路的安装接线
1 白炽灯插座电路接线:
地、“0”、“火”
地、“0”、“火”、控
线 “0”、控线
4
4
地、“0”、“火”、控线
五、照明线路安装要求
1 选择适宜的木螺丝固定各种电器; 2 安装电器时,要做到整齐美观、不会松动; 3 线头接到电器接线桩时,线芯露出端子不能超

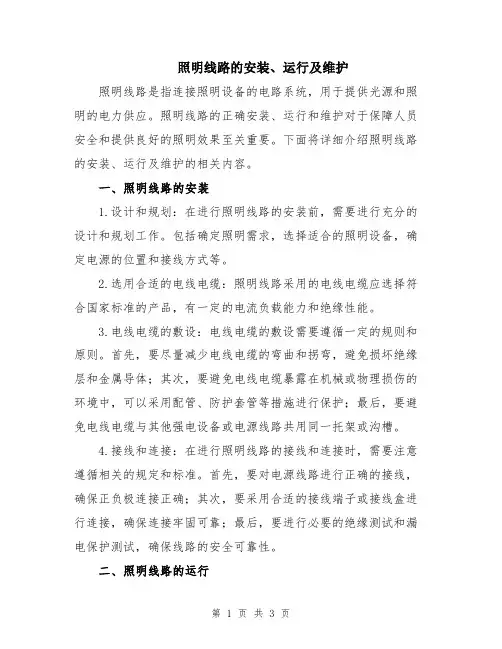

照明线路的安装、运行及维护
![照明线路的安装、运行及维护](https://img.taocdn.com/s3/m/389adc0ab80d6c85ec3a87c24028915f804d8496.png)
照明线路的安装、运行及维护照明线路是指连接照明设备的电路系统,用于提供光源和照明的电力供应。
照明线路的正确安装、运行和维护对于保障人员安全和提供良好的照明效果至关重要。
下面将详细介绍照明线路的安装、运行及维护的相关内容。
一、照明线路的安装1.设计和规划:在进行照明线路的安装前,需要进行充分的设计和规划工作。
包括确定照明需求,选择适合的照明设备,确定电源的位置和接线方式等。
2.选用合适的电线电缆:照明线路采用的电线电缆应选择符合国家标准的产品,有一定的电流负载能力和绝缘性能。
3.电线电缆的敷设:电线电缆的敷设需要遵循一定的规则和原则。
首先,要尽量减少电线电缆的弯曲和拐弯,避免损坏绝缘层和金属导体;其次,要避免电线电缆暴露在机械或物理损伤的环境中,可以采用配管、防护套管等措施进行保护;最后,要避免电线电缆与其他强电设备或电源线路共用同一托架或沟槽。
4.接线和连接:在进行照明线路的接线和连接时,需要注意遵循相关的规定和标准。
首先,要对电源线路进行正确的接线,确保正负极连接正确;其次,要采用合适的接线端子或接线盒进行连接,确保连接牢固可靠;最后,要进行必要的绝缘测试和漏电保护测试,确保线路的安全可靠性。
二、照明线路的运行1.检查开关和控制设备:对于照明线路的开关和控制设备,需要定期进行检查和维护。
确保开关和控制设备的灵活性和可靠性,以便随时调整照明设备的亮度和开关状态。
2.定期清洁和保养照明设备:照明设备在运行过程中会积累灰尘和污垢,影响照明质量和效果。
因此,需要定期对照明设备进行清洁和保养,包括更换灯泡、清理灯罩、检查连接等。
3.预防电线电缆的老化和短路:长期使用的电线电缆容易出现老化和短路现象,造成线路故障和安全隐患。
因此,需要定期检查和维护电线电缆,发现问题及时更换或修复。
三、照明线路的维护1.定期检查和测试:定期检查和测试照明线路的安全性和可靠性,发现问题及时处理。
包括检查接线端子和接线盒的牢固性、检查电线电缆的绝缘性能和导通状态、检查照明设备的亮度和光照均匀度等。

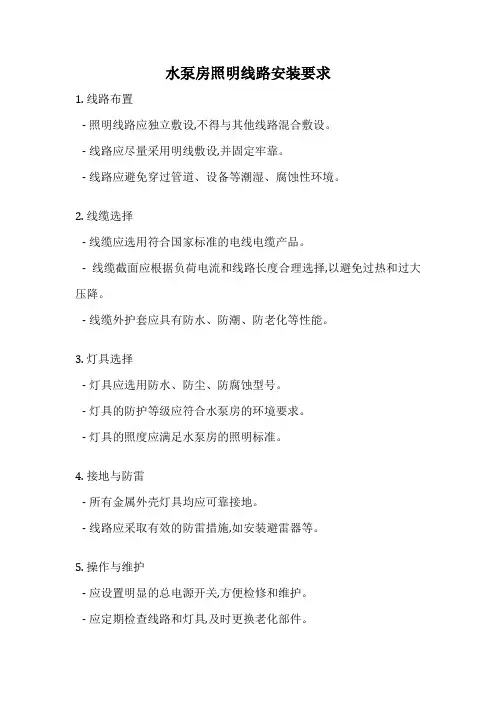

水泵房照明线路安装要求
![水泵房照明线路安装要求](https://img.taocdn.com/s3/m/9c0c641b3d1ec5da50e2524de518964bcf84d202.png)
水泵房照明线路安装要求
1. 线路布置
- 照明线路应独立敷设,不得与其他线路混合敷设。
- 线路应尽量采用明线敷设,并固定牢靠。
- 线路应避免穿过管道、设备等潮湿、腐蚀性环境。
2. 线缆选择
- 线缆应选用符合国家标准的电线电缆产品。
- 线缆截面应根据负荷电流和线路长度合理选择,以避免过热和过大压降。
- 线缆外护套应具有防水、防潮、防老化等性能。
3. 灯具选择
- 灯具应选用防水、防尘、防腐蚀型号。
- 灯具的防护等级应符合水泵房的环境要求。
- 灯具的照度应满足水泵房的照明标准。
4. 接地与防雷
- 所有金属外壳灯具均应可靠接地。
- 线路应采取有效的防雷措施,如安装避雷器等。
5. 操作与维护
- 应设置明显的总电源开关,方便检修和维护。
- 应定期检查线路和灯具,及时更换老化部件。
- 应保持线路和灯具的清洁,避免积尘影响照明效果。
以上是水泵房照明线路安装的一些基本要求,具体安装应遵循相关规范规程,并结合实际情况合理布置。
照明线路的安装、运行及维护范本(2篇)
![照明线路的安装、运行及维护范本(2篇)](https://img.taocdn.com/s3/m/2003949fb04e852458fb770bf78a6529657d354c.png)
照明线路的安装、运行及维护范本1. 安装照明线路- 在进行照明线路的安装前,先检查安装地点的电源负载情况和线路容量,确保能满足照明需求。
- 在进行线路安装之前,先规划好线路的布局,确定线路的走向和灯具的位置。
- 使用合适的电线,根据需要选择合适的线径,确保能够承受所需的电流负载。
- 进行线路的布线,注意保持线路的整洁和美观,避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座,确保能够方便地控制和管理照明设备。
2. 运行照明线路- 在线路安装完成后,先进行必要的检查和测试,确保线路连接正确,无短路和漏电现象。
- 合理安排灯具的使用时间和功率,避免超负荷运行和能源浪费。
- 定期维护和清洁灯具,确保其正常工作和延长使用寿命。
- 注意照明线路的散热问题,避免长时间高功率运行导致线路过热,影响线路寿命。
3. 维护照明线路- 定期巡检线路,检查线路连接是否松动,灯具是否正常工作。
- 定期清洁线路和灯具,清除尘垢和杂物,避免影响线路传导和灯具散热。
- 定期检测线路的电压和电流,确保其正常运行,避免过载或电压不稳定的情况。
- 及时更换损坏的灯具或线路部件,避免因损坏部件引发故障或安全隐患。
- 在进行维修或更换时,务必先切断电源,确保安全操作。
4. 范本示例- 对于安装照明线路的范本,可参考以下实例:- 本文旨在指导照明线路的安装、运行和维护,包括线路规划、布线、选择电线和开关等并根据实际情况进行适当的调整。
- 安装照明线路前,先检查电源负载情况和线路容量,确保能满足照明需求。
- 在进行线路安装前,先规划好线路的布局,确定线路的走向和灯具的位置。
- 使用合适的电线,根据需要选择合适的线径,确保能够承受所需的电流负载。
- 进行线路的布线,注意保持线路的整洁和美观,避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座,确保能够方便地控制和管理照明设备。
- 在线路安装完成后,先进行必要的检查和测试,确保线路连接正确,无短路和漏电现象。
照明安装要求
![照明安装要求](https://img.taocdn.com/s3/m/6bd2faf0dc3383c4bb4cf7ec4afe04a1b171b05e.png)
照明安装要求
1、隧道、人防工程、有高温和离地面高度低于2.4m的场所的照明电源电压不大于36V。
在潮湿易蚀及带电体场所的照明使用24V 电压。
2、行灯电压不得超过36V,灯体与手柄应坚固,绝缘良好,并耐热、耐潮湿。
灯头上无开关,灯泡外面有金属保护网,金属网、反光罩、悬挂物固定在绝缘部位上。
3、照明系统中:在照明线路中每一单相回路中,灯具、插座的数量不宜超过25个,并应安装熔断电流15A(含15A)以下的熔断器保护。
4、室外照明灯具的金属外壳必须作保护接零,单项回路的照明开关箱内必须装设漏电保护器。
5、室外灯具距地面不得低于3m,钠、铊、锢等金属卤化物灯具的安装高度应离地面5m以上。
6、油库、油漆库其灯具必须为防爆型,拉线开关应安装在库门外。
7、室内灯具装设不得低于2.4m,螺口灯头的接线,相线接在与中心触头相连的端。
8、任何电器、灯具的相线必须经开关控制,不得将相线直接引入灯具、电器。
9、工地使用220V生活用电器必须使用专用漏电保护器控制并设有专用保护零线。
10、严禁在床头装设开关。
照明线路的安装、运行及维护
![照明线路的安装、运行及维护](https://img.taocdn.com/s3/m/b28b73b8ed3a87c24028915f804d2b160b4e8692.png)
照明线路的安装、运行及维护,是指在建筑物或其他场所内,按照特定的布线规则和程序安装、运行、维护照明系统的过程。
本文将详细介绍照明线路的安装、运行及维护的步骤和注意事项。
一、照明线路的安装步骤1.设计规划:在进行照明线路的安装前,需要进行详细的设计规划,包括照明系统的布置、灯具的选型、线路的布线等。
2.材料准备:根据设计规划确定所需的材料,包括电线、开关、插座、灯具等,确保材料的质量和数量符合要求。
3.布线敷设:根据设计规划,在墙体、天花板或地面上,使用电钻或其他工具开孔,将电线敷设到相应位置。
布线时要注意保持电线的整齐、平直,避免交叉、搭接和过弯等情况。
4.安装开关插座:根据设计规划,在合适的位置安装开关和插座。
开关和插座的安装要注意与电线的连接是否牢固,接线是否正确,以及与墙体的固定是否稳固。
5.安装灯具:根据设计规划,在合适的位置安装灯具。
安装灯具时要注意与电线的连接是否牢固,握紧螺丝,同时要保持灯具的水平和垂直。
6.接地处理:照明线路需要进行接地处理,确保电路的安全性。
将电线的金属外皮与接地装置进行连接,使电流能够正常流动,并及时测量接地电阻,确保符合安全要求。
7.验收测试:在完成照明线路的安装后,需要进行验收测试。
通过使用测试设备对线路进行测试,包括是否漏电、短路、过载等情况,以确保线路的正常运行。
二、照明线路的运行注意事项1.避免过载:在使用照明线路时,要避免过载。
不要将过多的灯具、电器设备接在同一回路上,以免引起线路过载,导致电器设备损坏甚至火灾等危险。
2.定期检查:定期检查照明线路的连接是否牢固,是否有松动、脱落等情况,及时修复和更换损坏的部件。
检查时要注意关闭电源,使用安全工具,避免触电和其他事故的发生。
3.防止潮湿:照明线路的运行要避免潮湿环境。
如遇到潮湿环境,应采取防水措施,确保灯具和线路的正常运行。
如果发现线路或灯具有湿润的迹象,应及时停止使用,并进行处理。
4.定期清洁:定期清洁照明线路和灯具,确保灯具的光亮度和视觉效果。
照明线路安装的知识点总结
![照明线路安装的知识点总结](https://img.taocdn.com/s3/m/239143321611cc7931b765ce0508763231127483.png)
照明线路安装的知识点总结一、安全规范1. 照明线路安装需要遵守当地的建筑和电气安全规范,确保安装过程和设备符合安全标准。
2. 安装过程中需要注意防火和防电触及,使用防火线材和合格的电气设备,确保线路安全可靠。
3. 在安装过程中需要注意避免触电、短路和火灾等意外情况,严格遵守相关的安全操作规程。
4. 安装照明设备时,需要确保室内通风和照明设备的排热,避免过热引起火灾。
二、设备选购1. 在进行照明线路安装之前,需要根据建筑物的照明需求选择合适的照明设备,包括灯具、灯管、球ast和开关等。
2. 选择照明设备时,需要考虑光源效果、能耗、寿命、防水防尘等性能指标,确保选择的设备符合项目需求。
3. 需要注意选择国家认证的品牌和质量过硬的产品,避免购买低质量、假冒伪劣的产品,从源头上确保线路安装的质量和安全。
三、布线设计1. 在进行照明线路安装之前,需要进行合理的布线设计,包括布线方式、线路走向、开关位置等。
2. 布线设计需要考虑照明设备的位置和数量,合理规划线路,避免浪费材料和减少安装成本。
3. 需要考虑线路的负载和功率,设计合适的电气设备和线路容量,确保线路安全可靠。
4. 在布线设计中需要考虑美观和实用,避免电线暴露和影响建筑物的整体美观。
四、安装步骤1. 在进行照明线路安装之前,需要先设计合理的电气布局图,确定设备位置和线路走向。
2. 安装之前需要进行施工准备,清理施工现场,确保安全施工。
3. 需要根据布线设计进行线路敷设,包括电线和开关的安装。
4. 确保接线质量,使用合适的接线工具和接线方法,避免接线不牢固、漏电等问题。
5. 安装完成后需要进行必要的安全检查和测试,确保线路安装符合规范和标准。
五、相关注意事项1. 需要遵守相关的施工规程和标准,确保照明线路安装符合国家相关规定。
2. 安装过程中需要注意施工现场的清洁和整理,避免安装过程中造成杂物堆积和影响安装质量。
3. 安装过程中需要与其他施工工序协调,避免影响其他工序的施工进度。
照明线路的安装
![照明线路的安装](https://img.taocdn.com/s3/m/7d0f9b758e9951e79b89277a.png)
照明线路的安装、运行及维护照明线路即对照明灯具等用电设备供电和控制的线路。
供电电源电压,一般为单相220V二线制,负荷大时,用220/380V三相四线制。
1 照明线路的安装1.1 照明线路的一般技术要求照明线路的各种布线方式,均应满足使用、安全、合理、可靠的要求。
1.1.1 室内、室外配线,应采用电压不低于500V的绝缘导线。
单相或二相三线供电时,零线与相线截面相同;三相四线供电的零线截面应不小于相线截面的1/2。
1.1.2 除花灯及壁灯等线路外,一般照明每一支路的最大负荷电流不应超过15A,插座数一般不超过20只;电热线每一支路的最大负荷电流不应超过30A;装接插座数一般不超过6只。
1.1.3布线过程中,应尽量减少导线间的连接,以减少故障点。
凡在管内、木槽板内的导线,一律不准有接头的分支处。
导线连接和分支处不应受到机械力的作用。
1.1.4 线路应尽可能避开热源和不在发热的表面敷设。
1.1.5 导线与电器端子的连接要紧密压实,力求减少接触电阻和防止脱落。
1.1.6 各种明配线的位置,应便于检查和维修。
线路水平敷设时,距离地面高度不应低于2.5m,垂直敷设时不应低于1.8m。
个别线段水平敷设低于2.5m时,垂直敷设低于1.8m时,应穿管或采取其他保护措施。
1.1.7 每个分支路导线间及对地的绝缘电阻值应不小于0.5MΩ,小于0.5MΩ时,应做交流1000V耐压试验。
1.1.8 下列场所应采用金属管配线1)重要活动场所。
2)有易燃、易爆危险的场所。
3)重要仓库。
1.1.9 腐蚀性场所配线,应采用全塑制品,所有接头处应密封。
1.1.10 冷藏库配线,宜采用护套线明配,采用的照明电压不应超过36V,所有控制设备设在库外。
1.1.11 下列场所的室内、外配线应采用铜线1)重要活动场所。
2)重要控制回路及二次线。
3)移动用的导线。
4)特别潮湿场所和有严重腐蚀性场所。
5)与剧烈振动的用电设备相联的线路。
6)有特殊规定的其他场所。
照明线路及安装要求
![照明线路及安装要求](https://img.taocdn.com/s3/m/f9e876926e1aff00bed5b9f3f90f76c660374c12.png)
照明线路及安装要求照明线路是指用于供电给照明设备的电力线路。
在家庭、商业建筑、工业厂房等各类场所,照明线路是建筑电气系统的重要部分。
正确的照明线路设计和安装能够保证电力的供应稳定性,延长照明设备的使用寿命,提高照明的效果和效率。
一、照明线路的分类照明线路可以按照电压等级分类。
一般来说,低压照明线路包括额定电压低于380V的照明电路,而高压照明线路则包括额定电压高于380V的照明电路。
低压照明线路用于家庭、商业建筑等场所,采用的是220V或者110V的电压;而高压照明线路用于工业厂房、停车场等大型场所,采用的是380V或者更高电压。
照明线路还可以按照回路的数量分类。
单回路照明线路指的是一个回路只连接一个或少量照明装置,而多回路照明线路指的是一个回路连接多个照明装置。
二、照明线路的设计要求1.电源容量要合理:要根据需要供应的照明装置功率和数量来确定电源容量。
一般来说,每平方米的照明装置功率不应超过20W,同时要考虑峰值负荷和照明装置的启动电流。
2.线路布置要合理:线路要布置在易于维修和更换的位置,并且要避免与其他电气设备、水管等交叉。
3.线路长度要合适:线路长度过长会导致线路电阻增加,功率损耗增加,所以要尽量控制线路长度。
4.绝缘要可靠:照明线路要有良好的绝缘性能,以防止漏电等安全事故的发生。
线路绝缘要符合国家标准要求。
5.线缆选择要正确:要根据线路负荷和环境条件选择合适的线缆,以保证线路的安全性和可靠性。
常用的线缆有VVRP、VV、RV等。
6.线路的环境要求:照明线路的安装要注意防水、防腐蚀等要求,以确保线路的可靠性和使用寿命。
三、照明线路的安装要求1.线路敷设要规范:线路敷设要按照图纸和设计要求进行,严禁乱拉乱绕,要保持线路路径的一致性和美观性。
2.导管设置要合理:要根据线路负荷和线缆的数量选择合适的导管,并按照规定的安装要求进行设置。
3.线缆连接要牢固:照明线路的连接处要注意固定牢固,采用合适的连接方法,避免接触阻力过大和接触不良引起的火灾等事故。
电气照明安装及安全要求范文
![电气照明安装及安全要求范文](https://img.taocdn.com/s3/m/1487da65905f804d2b160b4e767f5acfa1c783c2.png)
电气照明安装及安全要求范文一、绪论电气照明系统是现代建筑中必不可少的设施之一,它为人们提供了安全、舒适、高效的照明环境。
然而,由于电气照明系统存在一定的安全风险,因此在安装和使用过程中需要严格遵守相关的安全要求。
本文将探讨电气照明系统的安装及安全要求,以期为实际工程提供参考。
二、电气照明安装要求1. 照明电路设计在电气照明系统的安装中,应根据建筑物的不同功能区域和设计要求,结合照明灯具的功率要求,合理划分照明电路。
电气照明设备的布置应避免产生巨大的电磁干扰和电离辐射。
2. 灯具安装位置照明灯具的安装位置应符合设计要求,并且要避免光线直接照射到人眼,以免造成视觉疲劳和不适感。
在安装过程中,应注意避免灯具接触可燃物体,以防火灾。
3. 导线敷设电气照明系统的导线敷设应符合电气安全规范,避免导线过载、过热等现象。
导线应有一定的耐火性能,并且应与其他电力线路保持一定的间距,以减少干扰和故障的发生率。
4. 接地保护在电气照明系统的安装中,接地是十分重要的安全措施。
接地装置应按照国家标准进行设计和安装,在设备周围设置良好的接地系统,并保持良好的接地电阻。
不得在接地线路上连接其他设备和线路,以确保安全可靠的接地。
5. 照明开关与控制照明设备的开关和控制系统应合理布置,方便使用者进行灯光的调节和控制。
开关应具备正常工作和断电保护等功能,同时应与照明灯具的功率匹配,以免发生过载和短路等故障。
三、电气照明安全要求1. 绝缘保护电气照明设备应具备良好的绝缘保护性能,以防止漏电和触电事故的发生。
安装过程中,应定期检查和测试绝缘电阻,确保其在安全范围内,并及时消除绝缘故障。
2. 过载保护在电气照明系统中,过载是常见的故障原因之一,会导致线路过热、设备损坏甚至引起火灾。
因此,应根据照明设备的功率要求,选用合适的导线、开关和保险丝等,以保证电气照明系统的正常运行和安全使用。
3. 短路保护短路是电气照明系统中另一个常见的故障原因,它会造成电流过大、设备损坏和火灾等后果。
照明线路和照明装置的安装要求
![照明线路和照明装置的安装要求](https://img.taocdn.com/s3/m/6fe34928cd7931b765ce0508763231126edb7782.png)
照明线路和照明装置的安装要求照明线路和照明装置的安装是建筑物中非常重要的一项工作,它直接关系到人们的生活质量和工作环境。
为了确保照明系统的正常运行和安全性,我们需要遵循一些安装要求。
1. 电气设计:在进行照明线路和照明装置的安装之前,首先需要进行电气设计。
电气设计应符合国家相关的标准和规范,确保线路的安全可靠。
2. 电缆选择:选择适合的电缆是很重要的。
电缆应具备足够的导电能力和绝缘性能,能够承受所需的电流负荷和环境条件。
3. 线路布置:线路布置应尽量简洁、合理。
避免线路过长、过密,以减少线路损耗和电磁干扰。
同时,线路应远离其他高压电力线路,以防止干扰和安全事故。
4. 灯具安装:灯具的安装位置应根据照明需求和建筑结构来确定。
灯具的高度和角度应适当,以获得最佳的照明效果。
在安装灯具时,需要确保其固定可靠,避免摇晃和松动。
5. 照明控制:照明线路应配备合适的照明控制系统,以实现灯光的开关、调光和定时控制。
控制系统应可靠稳定,操作简便,能够满足不同场所的照明需求。
6. 接地保护:为确保照明系统的安全性,必须进行良好的接地保护。
接地电阻应符合国家标准要求,以防止触电和电气事故的发生。
7. 维护保养:照明系统的维护保养是确保其正常运行的关键。
定期检查和清洁灯具,及时更换损坏的零部件,保持线路的良好状态,可以延长照明系统的使用寿命。
8. 安全防护:在进行照明线路和照明装置的安装过程中,应严格遵守相关的安全操作规程,佩戴个人防护用品,确保人身安全。
照明线路和照明装置的安装要求非常重要,它直接关系到人们的生活质量和工作环境。
通过合理的电气设计、选择适合的电缆、简洁合理的线路布置、准确的灯具安装、可靠的照明控制、良好的接地保护、定期的维护保养和严格的安全防护,我们可以确保照明系统的正常运行和安全性,为人们的生活和工作提供良好的照明条件。
施工现场照明安全规定(3篇)
![施工现场照明安全规定(3篇)](https://img.taocdn.com/s3/m/f4a800b227fff705cc1755270722192e453658bc.png)
第1篇一、引言施工现场照明安全是施工现场安全的重要组成部分,关系到施工现场工作人员的生命财产安全。
为了确保施工现场照明安全,预防和减少安全事故的发生,特制定本规定。
二、适用范围本规定适用于我国境内所有建筑施工、安装、拆除等施工现场的照明工作。
三、照明安全要求1. 照明电压:(1)一般场所,照明电压应为220V。
(2)隧道、人防工程、高温、有导电粉尘和狭窄场所,照明电压不应大于36V。
(3)潮湿和易触及照明线路场所,照明电压不应大于24V。
(4)特别潮湿、导电良好的地面、锅炉或金属容器内,照明电压不应大于12V。
2. 照明线路:(1)现场的照明线路,必须采用软质橡皮护套线,并配有漏电保护器保护。
(2)灯具的金属外壳应接地(零)保护。
(3)照明灯的相线应经开关控制,不得将相线直接引入。
(4)必须实行“一机一闸”制,严禁同一个开关直接控制二台及二台以上用电设备(含插座)。
3. 照明灯具:(1)施工照明室外灯具距地面不得低于3m,室内灯具距地面不得低于2.5m。
(2)施工照明使用220V碘钨灯应固定安装,其高度不应低于3m,距易燃物不得小于500mm,并不得直接照射易燃物,不得将220V碘钨灯做移动照明。
(3)施工用电照明器具的形式和防护等级应与环境条件相适应。
4. 应急照明:(1)需要夜间或暗处施工的场所,必须配置应急照明电源。
(2)夜间可能影响行人、车辆、飞机等安全通行的施工部位或设施、设备,必须设置红色警戒照明。
5. 碘钨灯照明安全使用:(1)施工现场(包括水上作业场所)可以用碘钨灯照明。
(2)照明灯具的金属外壳必须与PE线相连接,照明开关箱内必须装设隔离开关、短路、过载保护电器和漏电保护器。
(3)室外220V灯具距地面不得低于3m,室内220V灯具距地不得低于2.5m。
(4)普通灯具与易燃物距离不宜小于300mm;聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500mm,且不得直接照射易燃物。
四、监督管理1. 施工单位应建立健全施工现场照明安全管理制度,明确照明安全管理责任。
照明电路配线及安装参考文档
![照明电路配线及安装参考文档](https://img.taocdn.com/s3/m/952dabdfbe23482fb5da4c7f.png)
②自动空气开关额定电压、额定电流应大于或等于线路、设备 的正常工作电压、工作电流。
③自动空气开关极限通断能力大于或等于电路最大短路电流。
④欠电压脱扣器额定电压等于线路额定电压。
⑤过电流脱扣器的额定电流大于或等于线路的最大负载电流。
5.漏电保护器
漏电保护器是一种电气安全装置,主要用来防止由于间接接 触和直接接触而引起的单相触电事故,也用于防止由漏电引 起的火灾,并用于监测或切除各种一相接地故障。有的还带 有过载保护、过压和欠压保护、缺相保护等功能。它有单相 的,也有三相的。目前应用广泛的是电流型漏电保护器。
3.三相四线有功电度表接线
3.3 开关
1.HR型熔断器式刀开关
HR型熔断器式刀开关也称刀熔开关,它实际上是将刀开关和 熔断器组合成一体的电器。刀熔开关操作方便,并简化了供 电线路,在供配电线路上应用很广泛,其外形图及图形符号 如图9-29所示。刀熔开关可以切断故障电流,但不能切断正 常的工作电流,所以一般应在无正常工作电流的情况下进行 操作。
1.2 照明电路配线的工序
(1)首先熟悉设计施工图,做好预留预埋工作。 (2)按设计施工图确定灯具、插座、开关、配电箱及电气
设备的准确位置,并沿建筑物确定导线敷设的路径。
(3)将配线中所有的固定点用手电钻等打好眼孔,将预埋 件(木榫、胀塞等)埋齐,并检查有无遗漏和错位。
(4)装设绝缘支承物、线夹、线槽或线管及开关箱、盒、 木台等。
(6)管、槽配线,应采用绝缘电线和电缆。 (7)为了有良好的散热效果,管内及线槽配线其导线的总
截面积(包括外绝缘层)不应超过规定的数值。 (8)明配线穿墙时应采用经过阻燃处理的保护管保护,穿
过楼板时应用钢管保护,其保护高度与楼板的距离不应小于 1.8m,但在装设开关的位置,可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 (9)配线工程采用的管卡、支架、吊钩、拉环和盒(箱) 等黑色金属附件,均应镀锌和防护处理。 (10)配线工程施工后,应进行各回路的绝缘检查,绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 (11)配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
三_照明线路的安装与维修
![三_照明线路的安装与维修](https://img.taocdn.com/s3/m/8335b212c5da50e2524d7f75.png)
照明线路的安装与维修一、目的通过照明线路的安装与维修的实践技能训练,使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。
要求与注意事项1、打开单相电度表的盒盖,注意1、3接电源,2、4接负载。
2、将实训设备空气开关、灯座、插座与单相电度表固定在网孔板上,按图接线,并自我检查一遍。
3、接头连接:零线直接进灯座,火线经开关后再进灯座;零线、火线直接进插座。
导线必须铺得横平、竖直和平服,线路应整齐、美观,符合工艺要求。
4、经老师检查确认接线正确后,接通电源,操作开关,观察实训结果。
1.一开关控制一盏白炽灯并装有一插座的护套线照明电路的安装(1)电气原理图(2)配电板安装接线图b)安装接线图(3)步骤1)检测所用电器元件。
2)定位及划线。
3)按b)图固定元器件(对于接线盒要注意开口方向),要求布局合理。
4)根据a)图在配电板上进行明线布线,要求:①板面导线必须横平、竖直尽可能避免交叉。
②几条护套线平行敷设时,应紧密,线与线之间不能有明显的空隙。
(护套线勒直的方法是:用纱团果捏后来回勒平,使之挺直。
)③护套线转弯成圆弧直角时,转弯圆度不能过小,以免损伤导线,转弯前后距转弯30~50mm处应各用一个线卡。
④护套线不可在线路上直接连接,可通过接线盒或借用其它电器的接线桩来连接线头。
⑤护套线进入明线盒前30~50mm处应安装一个线卡,盒内应留出剖削2~3次的剖削长度。
⑥布线时,严禁损伤线芯和导线绝缘层。
5)布线完工后,先检查护套线布局的合理性,然后按电路要求将元器件面板装上,注意接点不得松动。
6)通电前,必须先清理接线板上的工具、多余的器件以及断线头,以防造成短路和触电事故。
然后对配电板线路的正确性进行全面地自检(用万用表电阻档),以确保通电一次性成功。
7)通电试车,将控制板的电源线接入电表箱各自电度表的出线端,征得指导老师同意,并有老师接通电源,和现场监护,方可通电。
注意操作时的安全。
2.两开关控制一日光灯,并装有一只插座的护套线照明电路的安装(1)电气原理图(2)配电板安装接线图b)安装接线图(3)步骤(略)3. 护套线综合照明电路的安装(1)电气原理图Kw.h(2)控制板安装接线图b)安装接线图(3)步骤(略)。
照明线路安装的要求
![照明线路安装的要求](https://img.taocdn.com/s3/m/f3c2b774f01dc281e53af044.png)
照明线路安装的要求(1)应按照照明线路设计图纸或根据照明容量及使用场所而合理地选择绝缘导线的种类、截面、耐压等级及机械强度。
(2)每一进户线,必须在屋内的干操处安装一组开关或保险盒,熔丝的容量必须选择合理。
(3)除花灯及壁灯等线路外,一般每一回路所装电灯不应超过20盏,每一插座应按2.5A计算。
(4) 36V以下的照明用变压器,在其高低压侧均应使用熔断器保护。
(5)局部照明灯具的电压超过36V,其接地或接零应符合下列要求:如果托架与灯体之间无可靠的电气连接,应设置专用的接地线或接零线;如果接地线或接零线不直接接至灯具,而是接在装置该灯的金属构架上,则此构件、灯具及托架之问应有可靠的电气连接。
(6)36V的照明变压器二次线圈的引出线,应有一头接地。
(7)照明布线时,廿线对地或两根导线之间的绝缘电阻应大于0.5MΩ。
(8)根据环境情况选择适当的布线方式,并按安装工艺要求安装。
导线不得直接贴在木头、墙壁或其他建筑物上,布线不得裸露。
如果配置隐蔽线,由于散热条件较差.导线截面应比允许载流较选择大些。
布线应注意到安全、节约、美观及便于维修。
明线应调直敷设,交叉线应套绝缘管作隔离处理。
(9)必须保证导线的连接质量,接头处应包扎好,接头与分支处不应受到机械力的作用。
导线与电器端子连接,必须压实,应牢固可靠。
(10)导线穿过墙壁,必须使用过墙管。
过墙管有瓷管、硬质塑料管及铁管等。
过端管的粗细和长短应选择得当。
过墙管两端伸出墙面不应小于10mm。
在潮湿处的过墙管管头应留防水弯,并用黑胶布带包扎好,禁止使用医用白胶布带包扎。
(11)导线上不得恳挂任何东西。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3
4
5 6
四、照明线路的安装接线1白炽ຫໍສະໝຸດ 插座电路电器安装:右“火”
中心弹簧接线柱 左“0” 螺纹接线柱
左孔标“N”
右孔标“L”
上孔标有
四、照明线路的安装接线
1
白炽灯插座电路接线:
地、“0”、“火”
地、“0”、“火”、控 线 “0”、控线
4 4
地、“0”、“火”、控线
五、照明线路安装要求
1
2
选择适宜的木螺丝固定各种电器; 安装电器时,要做到整齐美观、不会松动; 线头接到电器接线桩时,线芯露出端子不能超 过2毫米; 底盒内的导线,不宜太长,也不宜太短,大约 为8~10cm,以便于接线和安装面板。 安装白炽灯和插座要符合规定,接线要正确; 一个基本线路取电源时,一定要分路总开关后 的支线上取电源,如果在其它基本线路的开关 电器后取电源,则会受到该基本线路的开关电 器控制。
单相二孔插座电路
2
1
插座的接线:
单相三孔扁插座电路
2
3
单相二孔插座:水平安装时为左零右相,垂直安 装时为上火下零; 单相三孔扁插座:单相三孔扁插座是左零右相上 为地,不得将地线孔装在下方或横装; 如需装熔断器,熔断器应装在相线上。
三、插座电路
3
插座安装的装高度:
一般为1.3~1.5米,不得小于0.15米, 且低于1.3 米时,其导线应改用槽板或管道布线, 居民住宅和 儿童活动场所不得低于是1.3米;
3
二、白炽灯照明线路
2
4
白炽灯照明线路:
照明灯具的安装高度: 吊灯与地面垂直距离应符合下列规定,否则应采用 36伏及以下安全电压。
⑴ ⑵ ⑶
正常干燥场所室内照明不得低于: 1.8米 危险和较潮湿场所的室内照明不得低于: 2.5米
屋外照明不得低于: 3米
三、插座电路
1
插座电路图:
L N L PE N
控制白炽灯带插座的照明线路及安装要求
一
本章节的知识点、重点和难点 白炽灯照明线路 插座电路 照明线路安装接线 照明线路安装要求
二
三 四 五
一、本章节的知识点、重点和难点
1
1 2 3
4 5
要求了解或掌握的知识:
了解白炽灯的优缺点及适用安装场所; 熟知照明灯具的安装规程; 熟知白炽灯的安装规程; 熟知插座的安装规程; 熟知开关、导线、白炽灯及插座的图形符号。 重点和难点:
二、白炽灯照明线路
2
2
⑴ ⑵ ⑶
白炽灯照明线路:
拉线开关、墙边开关及照明分路总开关的安装高度: 拉线开关的安装高度:2~3米
墙边开关的安装高度:1.3~1.5米
照明分路总开关的安装高度:1.8~2米 螺口灯座(头)接线的规定: 火线先接开关,然后才接到螺口灯座中心弹簧片的 接线桩上;零线直接接到螺口灯座螺纹的接线桩上;
螺口灯头的接线; 白炽灯、插座照明线路的接线。
2
1 2
二、白炽灯照明线路
1
1 2
3
白炽灯的优缺点及适用场所:
优点:结构简单、使用方便、价格便宜 ; 缺点:发光效率低、寿命短 ; 适用场所:适用照度要求较低,开关次数频繁的 室内外场所 ; N
2
1
白炽灯照明线路:
L 白炽灯电路原理图: 从右上图可知:白炽灯电路由导线、墙边开关、 熔断器及灯座组成。火线先接开关,然后才接到白 炽灯座(头),而零线直接接入灯座,当开关合上时, 白炽灯泡得电发光。
4
插座安装的其它规定:
插座的容量应与用电设备负荷相适应,每一插座 只允许接用一个电器。 1KW以上的用电设备,其插座前应加装闸刀开 关控制。
四、照明线路的安装接线
1
白炽灯插座电路安装电气平面图:
4
4
如上图所示,图中 示熔断器, 或 字表示, 两孔插座。
3
表示墙边开关,
表
表示白炽灯,
表示两根导线,
表示三根导线, 四根导线以上用数 表示单相三孔扁插座。 表示单相
