CAD布局空间

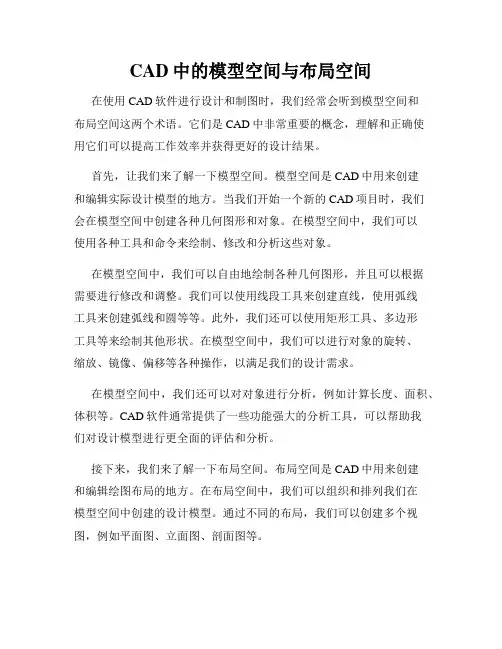

CAD中的模型空间与布局空间
CAD中的模型空间与布局空间在使用CAD软件进行设计和制图时，我们经常会听到模型空间和布局空间这两个术语。
它们是CAD中非常重要的概念，理解和正确使用它们可以提高工作效率并获得更好的设计结果。
首先，让我们来了解一下模型空间。
模型空间是CAD中用来创建和编辑实际设计模型的地方。
当我们开始一个新的CAD项目时，我们会在模型空间中创建各种几何图形和对象。
在模型空间中，我们可以使用各种工具和命令来绘制、修改和分析这些对象。
在模型空间中，我们可以自由地绘制各种几何图形，并且可以根据需要进行修改和调整。
我们可以使用线段工具来创建直线，使用弧线工具来创建弧线和圆等等。
此外，我们还可以使用矩形工具、多边形工具等来绘制其他形状。
在模型空间中，我们可以进行对象的旋转、缩放、镜像、偏移等各种操作，以满足我们的设计需求。
在模型空间中，我们还可以对对象进行分析，例如计算长度、面积、体积等。
CAD软件通常提供了一些功能强大的分析工具，可以帮助我们对设计模型进行更全面的评估和分析。
接下来，我们来了解一下布局空间。
布局空间是CAD中用来创建和编辑绘图布局的地方。
在布局空间中，我们可以组织和排列我们在模型空间中创建的设计模型。
通过不同的布局，我们可以创建多个视图，例如平面图、立面图、剖面图等。
布局空间中的视图可以根据我们的需要进行调整和配置。
我们可以选择视图的比例尺，调整视图的大小和位置，并添加必要的注释和标注。
布局空间提供了一系列工具和命令，可以帮助我们创建专业水平的绘图布局。
在布局空间中，我们还可以设置打印和输出选项。
我们可以选择纸张大小、打印比例和打印范围等。
CAD软件通常还提供了一些高级的打印设置，例如打印线宽、打印颜色等。
模型空间和布局空间之间存在一种关联关系。
我们创建的设计模型在模型空间中进行编辑和分析，然后将所需的视图放置在布局空间中进行排列和布局。
我们可以在多个布局中创建不同的视图，并可以随时切换和编辑这些视图。

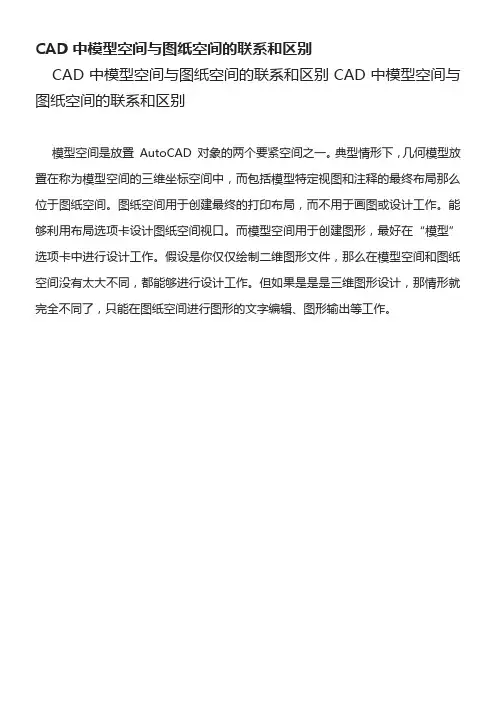

CAD模型空间和布局空间的区别
CAD中模型空间与图纸空间的联系和区别CAD中模型空间与图纸空间的联系和区别CAD中模型空间与图纸空间的联系和区别模型空间是放置AutoCAD 对象的两个要紧空间之一。
典型情形下，几何模型放置在称为模型空间的三维坐标空间中，而包括模型特定视图和注释的最终布局那么位于图纸空间。
图纸空间用于创建最终的打印布局，而不用于画图或设计工作。
能够利用布局选项卡设计图纸空间视口。
而模型空间用于创建图形，最好在“模型”选项卡中进行设计工作。
假设是你仅仅绘制二维图形文件，那么在模型空间和图纸空间没有太大不同，都能够进行设计工作。
但如果是是是三维图形设计，那情形就完全不同了，只能在图纸空间进行图形的文字编辑、图形输出等工作。
模型空间与图纸空间的关系是“模型空间”，就是指你画的实物（因为1：1绘图嘛），比如一个零件、一栋大楼。
因为还没造出来，还只是个模型，但它反映了真正的东西，所以叫“模型空间”。
“图纸空间”，就是一般的图纸样子，图纸与实物最简单的区别就是比例。
从图纸空间到真正的图纸就是1：1打印。
从模型空间直接打印图纸，靠的是打印比例，现在，你完全可以把模型空间到图纸空间也理解成“打印”。
而“打印”比例就是视口比例，也就是说，预先把模型打印到图纸空间。
模型空间的图与打印出来的物理图纸是“实物”与图纸的关系，图纸空间与打印出来的物理图纸是电子文件与物理图纸的关系，就像Word文件与打印出来的书面文章之间的关系一样。
这样，模型空间与图纸空间的关系是：（1）平行关系模型空间与图纸空间是个平行关系，相当与二张平行放置的纸。
（2）单向关系如果把模型空间和图纸空间比喻成二张纸的话，模型空间在底部，图纸空间在上部，从图纸空间可以看到模型空间（通过视口），但模型空间看不到图纸空间，因而它们是单向关系。
（3）无连接关系正因为模型空间和图纸空间相当于二张平行放置的纸张，它们之间没有连接关系，也就是说，要么画在模型空间，要么画在图纸空间。
CAD布局空间详解
-AutoCAD 布局(图纸空间)详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
建筑CAD布局空间的操作应用
建筑CAD布局空间的操作应用建筑CAD布局空间是一种非常重要的软件工具，广泛应用于建筑设计中。
通过CAD布局空间，可以将建筑的设计方案进行细致的规划和设计，从而使整个建筑方案更加合理、安全、美观。
1、文件初始化：1) 打开CAD软件，开始新建一个标准的布局空间。
这个空间可以是自定义空间，也可以是预先设定好的标准空间。
2) 点击“布局”按钮，在“布局视口”中创建一个新的布局视口。
3) 在“布局编辑器”中，选择一个合适的比例，接着将视口拖拽到布局中。
4) 在“纸张设置向导”中，设置纸张大小和布局比例。
5) 点击“输出”按钮，预览布局。
2、视口变换：2) 在属性对话框中，选择“视图”选项卡。
3) 根据需要设置图层、线型、颜色和灰阶。
4) 在“UCS”选项卡中，调整UCS位置和旋转角度。
3、图层管理：1) 在“图层管理器”中，打开所有需要的图层。
3) 将不需要显示的图层关闭。
4、绘制对象：1) 选择一个绘图命令（如线段、圆等），在“命令行”中输入绘制参数。
2) 用鼠标在布局中绘制对象。
3) 根据需要使用更多的命令，添加更多的对象。
5、编辑对象：2) 用鼠标选择要修改的对象。
3) 按下“Enter”键，进入修改模式。
4) 根据需要调整对象的位置、大小、形状等。
6、属性管理：3) 在属性对话框中，输入属性值和格式。
4) 点击“确定”按钮完成属性添加。
7、输出布局：1) 点击“输出”按钮，在“输出选项”中选择输出格式和输出路径。
3) 在打印对话框中，按照需要选择打印机、纸张类型和打印选项。
1、建筑设计：2、机械制图：机械制图是另一个重要的CAD布局空间应用领域。
在机械制图中，CAD布局空间可以实现机械零件的绘制、修改和输出，帮助机械工程师设计出更加精细、复杂的机械产品。
3、电路设计：4、土木工程：结语总之，CAD布局空间是一款非常重要的软件工具，广泛应用于建筑设计、机械制图、电路设计和土木工程等领域中。
通过学习和掌握CAD布局空间的使用方法和应用范围，我们可以更加有效地开展各种工程设计工作，提高工作效率和质量，为建筑行业的发展做出更大的贡献。

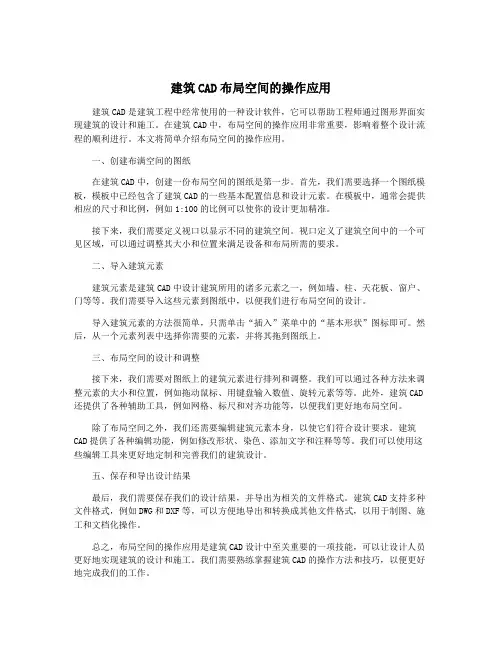

建筑CAD布局空间的操作应用
建筑CAD布局空间的操作应用建筑CAD是建筑工程中经常使用的一种设计软件，它可以帮助工程师通过图形界面实现建筑的设计和施工。
在建筑CAD中，布局空间的操作应用非常重要，影响着整个设计流程的顺利进行。
本文将简单介绍布局空间的操作应用。
一、创建布满空间的图纸在建筑CAD中，创建一份布局空间的图纸是第一步。
首先，我们需要选择一个图纸模板，模板中已经包含了建筑CAD的一些基本配置信息和设计元素。
在模板中，通常会提供相应的尺寸和比例，例如1:100的比例可以使你的设计更加精准。
接下来，我们需要定义视口以显示不同的建筑空间。
视口定义了建筑空间中的一个可见区域，可以通过调整其大小和位置来满足设备和布局所需的要求。
二、导入建筑元素建筑元素是建筑CAD中设计建筑所用的诸多元素之一，例如墙、柱、天花板、窗户、门等等。
我们需要导入这些元素到图纸中，以便我们进行布局空间的设计。
导入建筑元素的方法很简单，只需单击“插入”菜单中的“基本形状”图标即可。
然后，从一个元素列表中选择你需要的元素，并将其拖到图纸上。
三、布局空间的设计和调整接下来，我们需要对图纸上的建筑元素进行排列和调整。
我们可以通过各种方法来调整元素的大小和位置，例如拖动鼠标、用键盘输入数值、旋转元素等等。
此外，建筑CAD 还提供了各种辅助工具，例如网格、标尺和对齐功能等，以便我们更好地布局空间。
除了布局空间之外，我们还需要编辑建筑元素本身，以使它们符合设计要求。
建筑CAD提供了各种编辑功能，例如修改形状、染色、添加文字和注释等等。
我们可以使用这些编辑工具来更好地定制和完善我们的建筑设计。
五、保存和导出设计结果最后，我们需要保存我们的设计结果，并导出为相关的文件格式。
建筑CAD支持多种文件格式，例如DWG和DXF等，可以方便地导出和转换成其他文件格式，以用于制图、施工和文档化操作。
总之，布局空间的操作应用是建筑CAD设计中至关重要的一项技能，可以让设计人员更好地实现建筑的设计和施工。

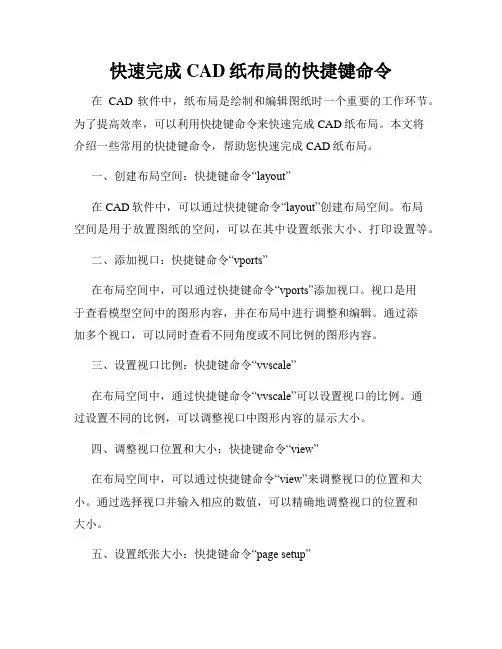

快速完成CAD纸布局的快捷键命令
快速完成CAD纸布局的快捷键命令在CAD软件中，纸布局是绘制和编辑图纸时一个重要的工作环节。
为了提高效率，可以利用快捷键命令来快速完成CAD纸布局。
本文将介绍一些常用的快捷键命令，帮助您快速完成CAD纸布局。
一、创建布局空间：快捷键命令“layout”在CAD软件中，可以通过快捷键命令“layout”创建布局空间。
布局空间是用于放置图纸的空间，可以在其中设置纸张大小、打印设置等。
二、添加视口：快捷键命令“vports”在布局空间中，可以通过快捷键命令“vports”添加视口。
视口是用于查看模型空间中的图形内容，并在布局中进行调整和编辑。
通过添加多个视口，可以同时查看不同角度或不同比例的图形内容。
三、设置视口比例：快捷键命令“vvscale”在布局空间中，通过快捷键命令“vvscale”可以设置视口的比例。
通过设置不同的比例，可以调整视口中图形内容的显示大小。
四、调整视口位置和大小：快捷键命令“view”在布局空间中，可以通过快捷键命令“view”来调整视口的位置和大小。
通过选择视口并输入相应的数值，可以精确地调整视口的位置和大小。
五、设置纸张大小：快捷键命令“page setup”在布局空间中，可以通过快捷键命令“page setup”来设置纸张的大小。
通过选择适当的纸张大小，可以确保图纸在打印时的完整显示。
六、设置打印样式：快捷键命令“plot”在布局空间中，可以通过快捷键命令“plot”来设置打印样式。
通过选择适当的打印样式，可以调整图纸在打印时的线型、线宽等显示效果。
七、打印布局：快捷键命令“print”在布局空间中，通过快捷键命令“print”可以打印布局。
在打印之前，请确保选择了正确的打印机和设置了适当的打印选项。
八、保存布局：快捷键命令“save”在使用CAD软件进行纸布局时，请注意定期保存布局。
通过快捷键命令“save”，可以将当前的布局保存为文件，以防止数据丢失。
以上是一些常用的快捷键命令，可以帮助您快速完成CAD纸布局。
CAD中的模型空间与布局空间使用技巧
CAD中的模型空间与布局空间使用技巧CAD是一种非常强大的设计工具，可以用于各种领域的设计。
在进行CAD设计时，了解模型空间和布局空间的使用技巧非常重要。
本文将介绍CAD中的模型空间和布局空间，并为读者提供一些使用技巧。
首先，让我们来了解一下CAD中的模型空间和布局空间的基本概念。
模型空间是CAD中用于设计3D模型的主要空间，类似于一个无限大的画布。
在模型空间中，可以绘制和编辑各种几何图形，并进行模型的建模和编辑。
与此同时，布局空间是用于创建和导出最终设计图纸的空间。
布局空间中包括了页面设置、图纸比例尺、视口设置等相关功能，可以在其中安排和布置模型空间的内容。
布局空间中可以创建多个布局，每个布局都可以有不同的比例尺和视口设置。
在使用CAD进行设计时，以下是一些模型空间和布局空间的使用技巧：1. 模型空间中，可以使用各种命令和工具进行几何图形的绘制和编辑。
例如，可以使用线段、圆弧、多边形等命令创建基本几何图形，然后可以使用修剪、延伸、旋转等命令进行编辑和修改。
2. 在模型空间中，可以使用分组和图层来管理模型。
分组可以将多个图形对象组合在一起，方便进行整体操作。
图层可以控制图形对象的显示和隐藏，可以根据需要创建多个图层，方便管理和编辑。
3. 在布局空间中，可以创建多个布局，并在每个布局中安排不同的视口。
视口可以显示模型空间中的不同部分，并可以设置不同的比例尺和视图方向。
可以通过布局空间中的视口调整和查看模型的不同视角。
4. 在布局空间中，可以设置图纸比例尺和页面设置。
通过设置图纸比例尺，可以控制设计图纸的缩放比例。
页面设置可以调整图纸的大小和方向，以适应不同的输出需求。
5. 在布局空间中，可以添加标题栏、边框、标注和注释等设计元素。
这些设计元素可以增强设计图纸的可读性和专业性。
可以使用CAD中的相应工具和命令，添加这些设计元素到布局中。
总结起来，模型空间和布局空间是CAD中非常重要的两个概念。
在CAD设计中，合理使用模型空间和布局空间的技巧，可以提高设计效率和设计质量。
浩辰CAD布局空间怎么应用
浩辰CAD布局空间怎么应用
很多CAD设计人员习惯在模型空间中完成绘图、插图框、打印输出等工作，而现在则更倾向布局空间。
布局空间相当于给我们一张虚拟的纸张，我们可以将模型空间中绘制的图纸用视口的方式排布在纸张上，视口的各元素可以调整。
比较好的工作方式是在模型空间中绘图，在布局空间中排图布图、打印输出。
下面给大家简单介绍一下布局空间的应用。
浩辰CAD布局空间应用的方法
一、如何切换到布局空间
布局也称布局空间，利用命令行上方的选项卡，可以实现在模型和布局空间之间的切换(如图1)。
图1
二、创建布局
在创建图纸时，浩辰CAD默认为我们创建了两个布局，我们可以直接使用软件自动创建的布局，也可以自已创建新的布局，我们先来看一下如何创建布局。
1、依次选择【插入】—【布局】—【新建布局】。
图2
2、输入布局名称，比如“自定义布局”。
图3
3、然后，命令行上的选项卡就会生成“自定义布局”。
三、直接使用已有的布局
1、依次选择【插入】—【布局】—【来自样板的布局】(如图4)。
图4
2、定位布局所在的目标文件：首先，我们将“查找范围”定位到目标文件所在的目录。
然后在“文件类型”处设置目标文件的类型，这一项比较重要。
如果布局存在于DWG文件中，而您在这里选了DWT，那您的目标文件将不会在窗口的文件列表中显示，当然，也就无法选择目标文件了。
3、选中目标文件，单击【打开】(如图5)。
图5
4、浩辰CAD自动将选中图纸中的所有布局列出，此时，我们选择将要插入的布局，单击【确定】，完成布局插入。
cad布局使用教程
cad布局使用教程CAD布局是指将绘图纸张、文字、图形等元素以一定的方式排列在图纸上的过程。
在进行CAD布局时，可以根据实际需要进行调整和设计，以便更好地展示绘图内容。
下面是一个简单的CAD布局使用教程，帮助你了解如何进行CAD布局。
1. 打开CAD软件并创建一个新的绘图文件。
2. 在绘图文件中，点击页面布局选项卡以切换到布局空间。
3. 在布局空间内，点击“新建布局”命令或使用快捷键“Ctrl + N”来创建一个新的布局。
4. 创建布局后，可以使用布局选项卡上的各种工具和命令来调整布局的大小和比例。
例如，可以使用“缩放”命令来调整布局的大小，或使用“比例”命令来调整绘图比例。
5. 在页面布局中，可以使用“添加视口”命令或使用快捷键“MVIEW”来添加视口。
视口是CAD布局中显示绘图内容的窗口，可以根据需要添加多个视口。
6. 在视口内，可以使用“命令行”或“属性编辑器”来调整视口的参数，例如缩放比例、图层显示等。
7. 添加视口后，可以使用“双击”视口来激活视口编辑模式，在该模式下可以对视口进行缩放、平移等操作。
8. 在布局空间内，可以使用“文本”命令或使用快捷键“TEXT”来添加文字。
可以选择文字的字体、大小、对齐方式等属性。
9. 在布局空间内，可以使用“画线”、“绘制实体”等命令来创建图形。
可以选择绘图的颜色、线型、图层等属性。
10. 在布局设计完成后，可以通过“打印”命令或使用快捷键“Ctrl + P”来将布局输出为打印文件或PDF文件。
以上就是一个简单的CAD布局使用教程，希望对你有所帮助。
在实际使用过程中，可以根据需要进行调整和设计，以便更好地展示绘图内容。
CAD楼层规划设计 平面布局与空间分区的技巧
CAD楼层规划设计：平面布局与空间分区的技巧CAD（Computer-Aided Design）是一种常用的软件工具，用于辅助建筑设计师和工程师进行建筑物的规划、设计和施工。
在CAD中进行楼层规划设计时，平面布局和空间分区是至关重要的技巧。
本文将介绍一些在CAD中使用的技巧，以优化楼层规划设计。
首先，平面布局是楼层规划设计中的关键步骤。
在CAD中，可以使用不同的工具来创建和编辑墙体、门窗、家具等元素，以构建整个楼层的布局。
以下是几个在CAD中实现良好平面布局的技巧：1. 确定功能区域：首先，根据建筑物的用途和需求，将整个楼层划分为不同的功能区域，例如办公区、会议室、厨房等。
然后，使用CAD工具创建相应的区域，并将它们放置在合适的位置。
2. 使用图层：在CAD中使用图层可以使平面布局更加清晰和易于编辑。
可以创建不同的图层，例如墙体图层、家具图层等，然后将相应的元素放置在不同的图层上。
这样，当需要修改平面布局时，可以更轻松地选择和编辑特定的元素。
3. 使用对称和比例：在创建平面布局时，可以使用对称和比例来提高整体的美感和一致性。
可以使用CAD中的镜像功能来实现对称，将一个元素复制到另一侧。
可以使用缩放功能来实现比例，将不同大小的元素按照比例调整。
接下来，空间分区是楼层规划设计中的另一个重要步骤。
通过将楼层划分为不同的空间区域，可以更好地满足用户的需求和提高空间的利用效率。
以下是一些在CAD中实现良好空间分区的技巧：1. 考虑流线和功能：在进行空间分区时，需要考虑用户的流线和功能需求。
例如，在办公楼层的规划中，可以将工作区域与会议室、休息区等功能区域分开，以提高工作效率和舒适度。
2. 使用隔墙和柱子：在CAD中，可以使用隔墙和柱子等元素来划分空间。
可以使用CAD工具创建隔墙，并调整其大小和位置以满足设计需求。
可以使用柱子来将空间分成更小的区域，同时增加结构支撑。
3. 考虑通风和采光：在进行空间分区时，还需要考虑通风和采光的要求。
CAD中的工作空间设置与布局方法
CAD中的工作空间设置与布局方法CAD软件是一种广泛应用于工程设计与制图的计算机辅助设计软件。
它具有强大的绘图工具和功能，能够帮助工程师和设计师高效地完成各种设计任务。
在使用CAD软件时，了解和掌握合适的工作空间设置与布局方法是非常重要的。
首先，CAD软件提供了多种不同的工作空间样式供用户选择。
例如，AutoCAD软件提供了经典工作空间和带有饮用窗口的工作空间等。
用户可以根据自己的习惯和任务需求，选择适合自己的工作空间样式。
在选择工作空间样式后，下一步是进行工具栏的设置与布局。
CAD软件通常提供了多个工具栏供用户使用，例如绘图工具栏、修改工具栏、层管理工具栏等。
用户可以根据需要选择需要显示的工具栏，并进行合理的布局。
除了工具栏的设置外，CAD软件还提供了功能强大的命令窗口。
命令窗口可以通过键盘输入命令和参数来执行各种操作。
用户可以根据需要设置命令窗口的大小和位置，以方便自己的使用习惯。
在工作空间布局中，还有一个重要的组成部分就是视口。
视口用于显示不同角度和尺寸的图形，用户可以通过视口来查看和编辑图形。
CAD软件通常提供了多个视口模式，例如单视口模式、多视口模式等。
用户可以根据需要选择适合自己的视口布局。
在进行工作空间设置和布局时，还可以根据自己的需求设置一些常用的快捷键和工具栏按钮。
通过设置快捷键和工具栏按钮，可以提高工作效率，节省操作时间。
另外，在进行CAD设计时，还有一些常用的技巧和注意事项。
首先，要注意图层管理。
图层是CAD设计中非常重要的概念，用于将不同的元素进行分类和管理。
合理的图层管理可以提高设计的可读性和可编辑性。
其次，要了解并熟练使用CAD软件提供的各种绘图工具和命令。
CAD软件通常提供了各种绘图工具，例如直线工具、圆工具、多边形工具等。
掌握和熟练使用这些绘图工具可以帮助用户高效地完成各种绘图任务。
最后，要善于使用CAD软件提供的自动化功能。
CAD软件通常具有一些自动化功能，例如图形配对、图形镜像等。
CAD布局(图纸空间)使用教程详细图解
CAD 布局（图纸空间）使用教程详细图解在AUTOCAD中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。
在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。
建筑CAD布局空间的操作应用
建筑CAD布局空间的操作应用建筑CAD布局空间是建筑设计中的一个重要工具，通过CAD软件的操作，可以快速规划建筑物的平面布局，确定各房间的大小、形状和布局。
下面介绍建筑CAD布局空间的操作应用。
一、新建图层在CAD软件中先新建图层，通常将墙体、门窗、家具等不同的元素分别绘制在不同的图层中。
这样在后续编辑和修改时，可以更加方便地进行管理和调整。
二、绘制墙体和房间通过线段绘制工具，绘制房间的外轮廓。
墙体的厚度可以根据需要进行设置。
绘制完成后，可以使用填充工具来填充不同的区域，从而区分不同的房间。
三、添加门窗在绘制墙体后，需要添加门窗等元素。
在CAD软件中，可以使用矩形工具绘制门窗的外框，然后使用修剪工具对墙体进行削减，以达到添加门窗的效果。
四、布置家具在CAD中，可以使用各种家具模型进行布局，如床、沙发、书桌等，这些模型可以通过CAD软件的模型库进行下载。
将家具模型拖动到相应的位置后，可以使用移动和旋转工具进行调整和修改。
五、添加标注为了让人更加直观地了解房间的布局和大小，需要在CAD中添加标注。
可以在CAD中使用注释工具，将需要标注的位置进行标记，然后输入相应的文字进行标注。
六、属性设置在CAD软件中，可以为每一个元素添加属性，比如墙体的厚度、门窗的尺寸等。
通过属性设置，可以方便后续的修改和管理。
七、保存和输出在布局完成后，需要进行保存和输出。
可以将CAD图纸保存为DWG或DXF格式，在需要的时候可以再次打开和编辑。
同时，也可以将图纸导出为PDF或图片格式，以便于与其他人进行分享和交流。
总之，建筑CAD布局空间的操作十分简单，只需要掌握一些基本工具和操作技巧即可。
通过CAD软件的帮助，可以快速和精准地完成建筑物的平面布局，同时也可以进行灵活的修改和调整，从而达到最佳的设计效果。
CAD模型空间和布局空间的快捷键
CAD模型空间和布局空间的快捷键在CAD设计软件中，使用快捷键可以大大提高工作效率和准确性。
特别是在涉及到CAD模型空间和布局空间的操作时，掌握一些常用的快捷键是非常必要的。
本文将介绍一些常用的CAD模型空间和布局空间的快捷键，帮助设计师们更加高效地进行工作。
1. 切换模型空间和布局空间在CAD中，模型空间用于创建和编辑实际的设计模型，而布局空间用于制作打印布局和展示设计效果。
切换模型空间和布局空间的快捷键可以帮助设计师快速切换操作环境，提高工作效率。
- 切换到模型空间：Ctrl + 2- 切换到布局空间：Ctrl + 42. 放大和缩小视图在CAD设计中，放大和缩小视图是非常常见的操作。
使用快捷键可以快速调整视图大小，方便设计师进行细致的编辑和观察。
- 放大视图：Z + Enter- 缩小视图：S + Enter3. 平移视图平移视图可以帮助设计师在CAD中移动整个视图，以便更好地观察和编辑设计模型。
下面是平移视图的快捷键：- 平移视图：Ctrl + Shift +滚轮（滚动鼠标滚轮）4. 选择对象在CAD中，选择对象是进行编辑和操作的基础步骤。
使用快捷键可以快速选择需要编辑的对象，提高操作效率。
- 单个对象选择：单击左键- 多个对象选择：点击并拖动鼠标形成一个选择框，框选需要选择的对象- 反向选择：Shift + 单击左键5. 复制和移动对象复制和移动对象是常见的CAD编辑操作。
使用快捷键可以快速完成对象的复制和移动。
- 复制对象：C + Enter- 移动对象：M + Enter6. 快速绘制基本图形在CAD设计过程中，经常需要绘制各种基本图形。
使用快捷键可以快速绘制不同类型的基本图形。
- 绘制直线：L + Enter- 绘制圆形：C + Enter- 绘制矩形：REC + Enter7. 撤销和重做操作在CAD设计中，撤销和重做操作是非常常用的功能。
使用快捷键可以快速撤销和重做上一步操作。
cad布局使用技巧
cad布局使用技巧CAD布局是一个重要的环节，关系到设计图纸的整体效果和实际应用。
以下是一些常用的CAD布局技巧：1. 确定布局比例：在开始布局之前，首先确定图纸的整体比例，即图纸的长宽比。
常用的比例有1:1、1:2、1:5等。
根据设计需求和图纸尺寸确定最佳比例，并在CAD软件中设置图纸布局比例。
2. 划分空间比例：在图纸中划分空间比例是十分重要的一步。
可以根据设计要求和实际情况，在图纸中划分出主视图、剖面视图、平面视图等。
根据实际尺寸和比例设置各个视图的大小和位置，使其协调统一。
3. 定位和设置坐标系：在CAD软件中，可以通过设置坐标系来确定设计图纸的位置和方向。
坐标系的设置可以有多种方式，例如基于绝对坐标，基于测量坐标等。
合理设置坐标系可以方便地进行设计和修改。
4. 使用图层功能：CAD软件提供了图层功能，可以将不同的设计元素放置在不同的图层中。
使用图层功能可以方便地管理和控制设计元素，同时也可以根据需要方便地隐藏或显示不同的图层。
5. 使用标注和注释：在CAD图纸中，标注和注释是非常重要的。
可以使用文字工具和标注工具对设计图纸中的各个元素进行标注和注释，包括尺寸标注、文字注释等。
合理的标注和注释可以提高设计图纸的可读性和理解性。
6. 利用快捷键和命令：熟练使用CAD软件的快捷键和命令可以提高工作效率。
可以把常用的命令和操作设置为快捷键，或者通过自定义命令集来提高工作效率。
7. 视图的调整和缩放：在CAD软件中，可以通过调整视图的尺寸和缩放比例来显示和隐藏设计图纸中的不同部分。
可以使用缩放功能对整个图纸进行缩放，也可以使用裁剪功能对具体的视图进行裁剪和调整。
8. 参考和对齐：在设计过程中，常常需要使用参考线和参考点来进行对齐和调整。
CAD软件提供了对齐和参考功能，可以帮助设计师快速准确地进行对齐和调整。
9. 控制图纸边界和打印设置：在CAD布局中，需要控制图纸的边界和打印设置。
可以根据打印纸张尺寸和需求来设置图纸边界和偏移量，并设置打印比例和图纸位置，以便打印出符合要求的设计图纸。
CAD中的模型空间和布局空间管理指南
CAD中的模型空间和布局空间管理指南CAD软件是工程设计领域中常用的工具，它能够帮助工程师和设计师创建和修改各种图形。
在CAD软件中，模型空间和布局空间是两个非常重要的概念。
本文将介绍如何管理这两个空间，以提高CAD软件的使用效率。
首先，让我们来了解一下模型空间。
模型空间是CAD软件中用于创建和编辑实际设计模型的主要空间。
在模型空间中，我们可以创建各种几何形状，包括线条、圆、矩形等等。
同时，我们也可以对这些几何形状进行修改、移动、缩放等操作。
模型空间是实际设计工作的核心，因此在使用CAD软件时需要熟练掌握模型空间的管理技巧。
首先，我们需要合理选择模型空间的比例尺。
比例尺是模型空间中的一个重要参数，它决定了图形的大小与实际尺寸之间的关系。
在CAD软件中，我们可以在绘图设置中选择合适的比例尺。
一般来说，当我们需要绘制较大尺寸的设计时，可以选择较小的比例尺，以便将整个模型完整地显示在模型空间中。
相反，当我们需要绘制较小尺寸的设计时，可以选择较大的比例尺，以便更清楚地显示细节。
其次，我们需要合理使用图层功能对模型空间进行管理。
图层是CAD软件中用于管理和控制图形元素显示的工具。
通过将不同的图形元素放置在不同的图层上，我们可以灵活地控制其显示和隐藏。
在模型空间中，我们可以按照设计要素或者功能进行图层分类，并给每个图层定义颜色、线型和线宽等属性。
这样，我们就可以根据需要单独控制每个图层的显示和隐藏，从而方便地进行设计和修改。
布局空间是CAD软件中用于生成打印输出和制作图纸的空间。
在布局空间中，我们可以添加标题栏、标注、尺寸、图例等各种附加元素，以制作符合工程标准和规范的图纸。
布局空间的管理也是CAD软件使用中需要注意的重点。
首先，我们需要创建合适的布局空间。
在CAD软件中，我们可以通过添加和命名布局选项卡来创建多个布局空间。
每个布局选项卡对应一个布局空间，我们可以在每个布局空间中独立设置和编辑各种图纸元素，从而满足不同的输出需求。
CAD空间布局设计与优化技巧
CAD空间布局设计与优化技巧概述：CAD（计算机辅助设计）是一种广泛应用于建筑和工程行业的工具，它通过使用计算机生成的绘图和模型，帮助设计师和工程师更好地规划和设计空间。
在这篇文章中，我们将介绍CAD软件的一些使用技巧和优化方法，以帮助您提高设计效率并得到最佳的空间布局。
1. 了解空间需求：在开始设计之前，首先要对空间布局的需求进行全面的了解。
这包括确定空间用途、大小和功能。
例如，如果您正在设计一个办公室，您需要考虑工作区、会议室、接待区等。
明确细节将有助于您制定正确的设计方案。
2. 使用图层：使用CAD软件的图层功能可以帮助您将不同的元素分离开来，使得设计更加清晰和易于理解。
您可以为墙体、家具、电气设备等不同元素创建独立的图层，并在需要时打开或关闭它们。
这使得您可以更好地控制和修改不同层上的对象。
3. 实用快捷键：熟悉CAD软件的快捷键可以提高您的操作效率。
例如，通过使用快捷键“Ctrl + C”和“Ctrl + V”可以快速复制和粘贴对象。
还有许多其他常用的快捷键，如“Ctrl + Z”可以撤销上一步操作，“Ctrl + A”可以全选等。
花点时间熟悉这些快捷键，您会发现它们能大大加快您的工作速度。
4. 使用块和组：在CAD软件中，块和组是非常有用的功能，它们可以将多个对象合并为一个单元，从而轻松复制和移动整个单元。
例如，您可以将一组桌子和椅子合并为一个块或组，然后通过拖动整个组来快速布局整个空间。
这样可以节省大量时间，尤其是在设计大型项目时。
5. 二维和三维视图：CAD软件通常同时支持二维和三维视图。
在设计初期，通过将平面图绘制在二维视图中，您可以更好地了解空间的布局和比例。
然后，根据需要，您可以在三维视图中查看和编辑模型，使设计更加逼真和直观。
6. 使用缩放和旋转工具：CAD软件通常提供了各种缩放和旋转工具，使得调整和改变对象变得非常容易。
您可以使用缩放工具放大或缩小整个场景，也可以使用旋转工具根据需要旋转对象。
CAD布局设置步骤解析
CAD布局设置步骤解析CAD软件是一款非常强大的工具，广泛应用于建筑、机械、电气等相关行业。
在使用CAD软件进行绘图时，布局设置是一个非常重要的步骤。
正确设置布局可以提高绘图效率和精度。
本文将为大家介绍CAD布局设置的步骤。
第一步：打开CAD软件首先，双击CAD软件图标打开软件。
进入软件后，选择新建文件或打开已有文件。
在新建文件的界面中，选择合适的图纸大小和单位，点击确定。
第二步：创建布局空间在CAD软件中，存在模型空间和布局空间两个概念。
模型空间是进行实际绘图的环境，而布局空间是用于定义绘图布局的环境。
为了设置布局，我们首先需要进入布局空间。
在CAD的底部状态栏中，有一个“模型”和“布局”两个按钮，点击“布局”按钮即可进入布局空间。
也可以通过键盘输入“layout”或者“layout enter”进入布局空间。
第三步：设置页面尺寸进入布局空间后，我们需要设置页面的尺寸。
通过键盘输入“page setup”或者点击CAD菜单栏中的“格式”选项，选择“页面设置”。
在页面设置对话框中，可以选择页面尺寸、打印机、打印样式等。
根据实际需要设置页面的尺寸，比如选择A4、A3等标准尺寸，或者自定义尺寸。
点击确定保存设置。
第四步：调整布局视图在布局空间中，默认会显示一个布局视图，即我们绘制的图纸在布局中的显示区域。
我们可以通过调整布局视图来达到合适的绘图显示效果。
点击CAD菜单栏中的“视口”选项，选择“新布局视口”或者“矩形布局视口”来添加新的布局视口。
然后，点击布局视口进行平移、缩放等操作，调整图纸的显示位置和大小。
第五步：设置布局比例在布局空间中，我们可以根据实际需要设置布局的比例。
通过点击布局视口，在CAD的属性栏中找到比例选项，选择合适的比例。
常用的比例有1:1、1:2、1:5等，也可以自定义比例。
不同的比例可以在绘图时提供更清晰的显示效果。
选择好比例后，点击确定保存设置。
第六步：添加标注和标题在布局空间中，我们还可以添加标注和标题，以提供更详细的信息。
CAD的布局空间技巧
CAD的布局空间技巧
在使用CAD软件时，使用布局空间出图有一些好处。
布局空间出图的比模型空间的好处在于，当需要调整不同比例时，只需通过调整视口比例，而不需要缩放图框，并且可以反复调用相同的模型空间内的图形。
下面我们就通过中望CAD这款软件看来简单看下，在中望CAD中如何通过布局空间出图。
首先为了绘图习惯我们可以对布局空间做一些基本设置，进入工具——选项——显示中
将显示可打印区域、显示图纸背景去掉，在颜*中将图纸/布局换成黑*，当然可以可以根据个人喜好调整。
我们在模型空间将需要绘制的图形绘制完毕，
然后再布局空间新建布局，或可以通过右键调用模板，模板的好处在于可以通过模板设置好字体、线形、标注样式等，在布局空间调用图框(1:1)的，：
通过MV命令建立视口，调整出图的布局，
选择视口在属*中调整各图的出图比例，
我将立面图调整为1:50,3张详图分别为1:30,1:20最后效果如下，然后通过MV—L命令分别将3个视口锁定
最后我们就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，在标注——标注样式——主单位中，如1:50的图纸就需将比例因子调整到50
最后出图时可以将视口放入同一图层下关闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于AutoCAD中输出非1:1图形的实用技术当用户在AutoCAD2000中设计绘制完图形后，需要将图形输出到绘图仪，而大部分的图纸比例都是非1:1的。
不同行业使用不同的绘图比例：机械工程中常用的比例有5:1、2:1、1:1、1:2、1:5、1:10等；土木工程师常使用的绘图比例大一些,可从1:10到1:100，甚至更大；地图绘制中甚至使用1:10000000的绘图比例。
在绘图前，用户不必知道图纸尺寸也可以绘制图形，但最好还是在绘制图形之前知道图纸的输出尺寸，这样就可以确定绘图比例、尺寸比例、文本大小、填充图案比例和线型比例。
由于AutoCAD 使用方便灵活，在绘图之前和绘图之后，用户都可以改变所有的设置。
在AutoCAD2000中，有模型空间和图纸空间之分，在不同的空间下，输出非1:1图形的方法也是不一样的。
一、在模型空间中输出非1:1图形1．在模型空间中设计绘制完图形后，依据所需出图的图纸尺寸计算出绘图比例，用Scale比例缩放命令将所绘图形按绘图比例整体缩小。
在"文件"菜单中选择"打印"命令，AutoCAD打开"打印"对话框：在"打印设备"选项卡中，选定打印设备和打印样式表；在"打印设置"选项卡中，设置图纸尺寸、打印范围、图纸方向，在"打印比例"选项组中，将比例设为1:1，按"确定"按钮输出图形。
但此种方法不推荐使用，因为当将图形进行缩小时，所标注的尺寸值也会跟着相应的变小，在出图前还须对尺寸标注样式中的线性比例进行调整，很不方便。
2．在模型空间中设计绘制完图形后，依据所需出图的图纸尺寸计算出绘图比例。
在"文件"菜单中选择"打印"命令，AutoCAD打开"打印"对话框：在"打印设备"选项卡中，选定打印设备和打印样式表；在"打印设置"选项卡中，设置图纸尺寸、打印范围、图纸方向，在"打印比例"选项组中，选择"自定义"选项，将比例设置成计算好的绘图比例（如1:10或2:1等等）；或者选择"按图纸空间缩放"选项，绘图比例将自动设置成最佳比例，以自适应所选择的图纸尺寸。
按"确定"按钮输出图形。
此种方法推荐使用，因为在绘制图形时通常使用实际的尺寸，这样方便于以后的修改和管理，在打印图形时，可以指定精确比例。
二、在图纸空间中输出非1:1图形在AutoCAD中绘图后要打印图形，用户可直接在模型空间选择"打印"命令进行打印图形，但是在很多情况下，用户都希望对图形进行适当处理后再输出。
例如，在一张图纸中输出图形的多个视图、添加标题块等，此时就要用到所谓的图纸空间了。
图纸空间是一种工具，它完全模拟图纸页面，用于在绘图之前或之后安排图形的输出布局。
在模型空间中设计绘制完图形后，创建布局并在布局中执行页面设置：在"打印设备"选项卡中，选定打印设备和打印样式表；在"布局设置"选项卡中，设置图纸尺寸、打印范围、图纸方向，在"打印比例"选项组中，将比例设为1:1。
在图纸空间创建浮动视口，利用对象特性设置视口的标准比例（如1:10或2:1等等），每个视口中都有自己独立的视口标准比例，这样用户可在一张图纸上用不同的比例因子生成许多视口。
这是非常有价值的，因为这时一张图纸上可以有多个比例，从而不必复制该几何图形或对其缩放便可使用相同的几何图形。
做好所有的设置后，选择"打印"命令按1:1的比例打印输出图形。
CAD中怎么在布局里设置不同的比例出图一、布局（图纸空间）与模型空间的比较模型选项卡可获取无限的图形区域。
在模型空间中，按 1:1 的比例绘制，最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图形表。
设置布局时，可以通知 autocad 所用表的尺寸。
布局表示图形表。
此布局环境称为图纸空间。
如果模型有几种视图，则应当考虑利用图纸空间。
虽然图纸空间是为3d打印要求而设计的，但对2d布局也是有用的。
例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的。
图纸空间是一种用于打印的几种视图布局的特殊的工具。
它模拟一张用户的打印纸，而且要在其上安排视图。
用户借助浮动视口安排视图。
二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。
在图纸上绘图要先考虑一下比例和布局，而在cad中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。
在模型空间中绘好图之后就可以进行布局的设置了。
cad中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线。
插入标题栏。
用夹点编辑调整视口的大小，放到合适的位置，如下图。
但是我们发现图并不完整，这是由于还没有调整打印比例的原因。
建立视口时cad默认显示所有的对象最大化，下面开始调整比例。
用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置。
这里要注意，一定要在输入比例的后边加上xp才是要打印的比例。
视口调整完之后，开始使用打印样式，编辑打印样式表。
一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。
这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样。
三、布局中的几个特殊控制1、不打印视口线的两种办法第一，隐藏视口线图层；第二，可以把视口线的颜色设置为255号颜色，在打印时是无色的。
2、psltscale变量控制图纸空间的线型比例0：无特殊线型比例。
按 ltscale 命令设置的全局比例因子进行缩放。
模型中的虚线长度与视口中的虚线长度一样。
1：视口比例决定线型比例。
3、视口中图层的控制如果仅需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结”。
这样就可以实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间的图层的冻结。
这一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次冻结某层，再冻结其他层再打印来说要方便多了。
请看下图就是在同一个布局中有两个视口，左边视口冻结了标注层，在右边的视口中冻结了楼梯层，视口之间互不影响，与模型空间也没有影响，实现多表现打印。
4、三维消隐打印功能选中要消隐打印的视口（单击视口线），打开特性管理器，里边有个选项“消隐出图”选择“是”即可消隐出图了。
当然在布局中还有其它的设置，比如：可以建立多边形视口；在一个布局里可以建立多个视口从不同的观察角度打印出3d的模型，等等。
布局分两个部分，一个是给的一个框，框里是你的图，那这个框就叫模型窗口，因为它显示的就是你模型里的实际的图，这个模型外的就是图纸的内容，你可以在这上边做表格，写说明什么的都可以，当让也可以不写。
然后我再给你说下这些命令啊：ms 在布局里切换到模型窗口，此时你就可以在模型窗口里随意修改，缩放，移动到你满意的程度；ps 在布局里切换到图纸，就是从模型窗口里退出来，这时候你就不能改你的图里，但是你可以调整你的这个模型窗口的边线，可移动这个窗口的位置，并且调整大小mv mv主要是用来锁定和解锁你的模型窗口，锁定后你就只能在模型窗口里修改的图，但是你的图在窗口里的大小和位置就不能变了，解锁后就又到随意状态了；先输mv 选L 选 on或off，然后它会让你选对象，这时候你得选你窗口的边线才能行，然后确定，就可以锁定或解锁了如果你想旋转你窗口里的图，就要用ucs和plan命令，方法是，输入ucs命令，输入n来新建，输入3来选择用3点来建一个用户坐标系，然后在图上依次点三点，这三点分别是原点、新建坐标x轴上的一点、新建y轴上的一点，然后确定；坐标系建好后，输入plan命令，选当前UCS，确定，它就给你转过来了；注意，旋转的时候得是你还没有把图锁定。
我知道的就这些了，应该够用了。
在布局里修改的好处是它不从根本上改变你图的大小尺寸、位置等，只是删除和添加线是有用的。
模型窗口外的东西就根本不跟你模型里的图有联系的。
方法是在布局空间里创建图框和视口，然后调整视口的显示比例，具体操作如下：(1)、先在模型空间上画图；(2)、转到布局空间，命令PS，然后在布局空间上画图框，按1：1的比例画，单位为毫米；(3)、如果无需创建多个视图的话，可以跳过本步骤。
新建图层，命令MV，在新图层上新建窗口，可建多个窗口，这些窗口可以随意移动、删除、拉伸等等（关闭图层可以隐藏窗口边框）；(4)、命令MS，是在布局空间打开模型空间（非常重要），坐标变成模型空间的坐标，选中要调整打印比例的窗口，输入Z,**XP，**就是比例数，用PAN命令可调整该窗口显示的内容、图形的位置。
其他窗口的打印比例设置与次类似，不同窗口的显示比例可以不同，显示内容也可以自己指定；(5)、命令PS，转回布局空间（非常重要），开始打印，打印比例按1：1设置；则可输出需要比例的图纸，而且同一张图纸各窗口的比例可以不同，而图框的尺寸是固定的。
(6)、上述“Z,**XP，**就是比例数”要解释一下：1XP表示按作图单位显示；2XP表示按作图单位的2倍显示，如此类推。
注意，与“1X，2X”的区别。
例如：单位是毫米，模型空间作图比例1：1；布局图框比例1：1；布局视口显示比例1/100xp，打印比例1：1，则图纸实际输出为1毫米：100单位的图纸。
可把常用的图框做成模板。
CAD打印实例第二种方法：模型空间绘制、图纸空间打印【大致步骤如下】1,绘图环境设置这里尺寸样式要分别设置“全局比例”的。
2,绘图按实际尺寸绘制各图，无论图形按什么比例打印，一律1:1输入mm尺寸绘制。
绘制完成后也无需缩放。
3,标注尺寸仍然在模型空间标注。
4,布局设置主要包括页面设置与视口创建……以下说明具体操作方法。
尺寸样式设置：仍然需要设置3个尺寸样式，但是与模型空间打印时的设置有所不同。
在图纸空间，图形的打印比例是由视口比例来确定的。
