一、板钢筋计算依据和钢筋的类型

1、板的平法图集和计算依据是《04G101-4》

2、现浇混凝土楼板的钢筋分为以下几种

1、板底钢筋(包括特殊形式的板底通长钢筋);

2、上层通长钢筋、支座负筋(包括特殊形式板面通长钢筋);

3、支座筋的分布筋、温度筋、附加筋;

4、马蹬筋;

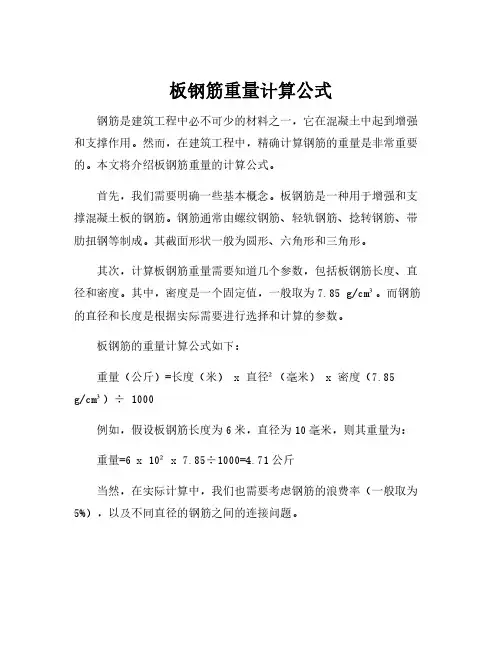

二、各种板钢筋的详细计算

1、字母代表的含义:

La—非抗震时锚固长度;d ---钢筋直径;L1E—连接长度;BHC—保护层;

Ha—支座宽度S--- 钢筋间距ceil—向上取整

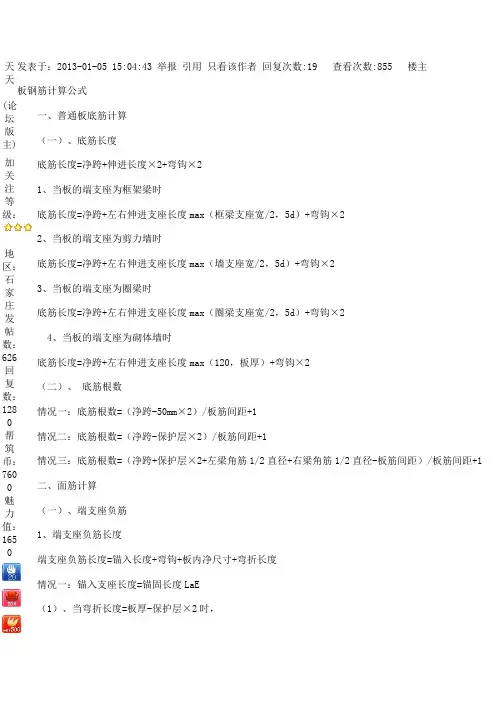

2、板底通长钢筋(下层通长钢筋)

板底通长钢筋有水平和垂直两个方向,可以布置多个板块或者一个板块。

长度L=板扣除两端支座的长度(板净长)+ 左锚固+ 右锚固+ ―连接长度‖+12.5*D(II 级以上为0)

其中:12.5D是指一级钢中的180度弯钩,一端弯钩是6.25D,两端就是12.5D.

―左锚固、右锚固‖算法有如下几种,可根据图纸说明操作:

Max ( ha /2,5*d) (即,支座宽度的一半与钢筋直径的5倍相比取大值);

Max ( ha /2,12*d) (即,支座宽度的一半与钢筋直径的12倍相比取大值);

La (即,钢筋的锚固长度);

ha /2+5*d (即,支座宽度的一半加钢筋直径的5倍);

ha–bhc (即,支座宽度- 保护层);

ha /2 (即,支座宽度的一半);

·―连接长度‖ 算法为:

当采用焊接、机械连接时:连接长度= 0 ,计算接头个数;

当采用搭接时,连接长度=接头个数* L1=取整(通长钢筋直段长/ 定尺长度)* L1

根数N=ceil [(钢筋布置范围–2倍的受力筋到支座边的距离)/ 钢筋间距] +1;

在根数计算时,起始受力筋距离支座边间距有三种情况可以考虑

A:50mm,第一根钢筋距离支座边50mm;

B:保护层距离,第一根钢筋距离支座边保护层距离;

C:S/2,第一根钢筋距离支座边S/2(S为间距);

纵向的钢筋长度与根数和水平方向的算法一致,不在详讲!

3、板面通长钢筋(上层通长钢筋)

板面通长钢筋有水平和垂直两个方向,可以布置多个板块或者一个板块。

长度L=板扣除两端支座的长度(板净长)+ 左锚固+ 右锚固+ ―连接长度‖

·―左锚固、右锚固‖算法有如下四种

La(钢筋的锚固长度);

0.4 La +15*D(钢筋的锚固长度的0.4倍+钢筋直径的15倍);

支座宽–支座保护层+ 板厚–2*保护层;

伸过支座中心线+ 板厚–2*保护层(即,支座宽度的一半+现浇板的厚度-2*现浇板的保护层)

·―连接长度‖ 算法为:

当采用焊接、机械连接时:连接长度= 0 ,计算接头个数;

当采用搭接时,连接长度=接头个数* L1=取整(通长钢筋直段长/ 定尺长度)* L1

根数的算法和板底通长钢筋一致;

根数N=ceil[(钢筋布置范围–2倍的受力筋到支座边的距离)/ 钢筋间距] +1;

例如:根数N=取整(3000/180)+1=17.67,取18根。

根数N=取整(3000/200)+1=16,取16根。

在根数计算时,起始受力筋距离支座边间距有三种情况可选择:

A:50mm,第一根钢筋距离支座边50mm;

B:保护层距离,第一根钢筋距离支座边保护层距离;

C:S/2,第一根钢筋距离支座边S/2(S为间距);

下面举例说明板底通长钢筋的计算;

工程名称培训工程,第2标准层,3自然层,板砼强度为20,板厚为120mm,保护层为20mm,非抗震。计算图中右下角的钢筋(1,2/b,c之间的板),该板水平净长3275mm,左梁宽度250mm,右梁宽度300mm板的垂直方向净长是4600mm,钢筋的数据为A10-200.如下图:

受力筋距离支座边间距为50mm,板面筋伸入支座的长度为la=31D=31*10=310

水平方向钢筋的长度L=板扣除两端支座的长度(净长)+左锚固+ 右锚固+ ―连接长

度‖=3275+310+310+=3895

钢筋根数的算法与板底通长钢筋一致,不在详讲!

4、支座负筋

支座负筋分为单标注支座负筋和双标注支座负筋。

(1)双标注支座负筋

长度L=左长度+右长度+左弯折+ 右弯折

其中:―左弯折、右弯折‖的算法有如下两种可供选择:―板厚–2*保护层‖ 或―板厚–保护层‖。

下面举例计算双标注支座负筋的长度;

工程名称培训工程,第2标准层,3自然层,板砼强度为20,板厚为120mm,保护层为20mm,非抗震。计算图中右下角的双标注支座钢筋(6、7轴之间),该支座梁宽度是250mm,,左右长度各是1200m。钢筋的数据为A10-150.如下图:

支座负筋的长度L=左长度+右长度+支座宽度+左弯折+右弯折=1200+1200+250+

(120-40)*2=2650+80+80=2810

(2)单标注支座负筋

单标注负筋,即负筋的左右长度有一端标注为0值的钢筋。

长度L=左长度(或右长度)+左弯折+ 右弯折

其中―左弯折、右弯折‖的算法有如下两种可供选择:―板厚–2*保护层‖ 或―板厚–保护层‖。

单标注支座负筋标注长度位置,有四个选项:

A:支座内边线,即单标注支座负筋标注长度位置为支座内边线;

B:支座轴线,即单标注支座负筋标注长度位置为支座轴线;

C:支座中心线,即单标注支座负筋标注长度位置为支座中心线;

D:支座外边线,即单标注支座负筋标注长度位置为支座外边线;

单标注负筋锚入支座的长度,有四个选项:

A:la ,钢筋的锚固长度;

B:0.4 la +15*d,钢筋的锚固长度的0.4倍+钢筋直径的15倍;

C:支座宽-支座保护层+板厚-2*保护层;
