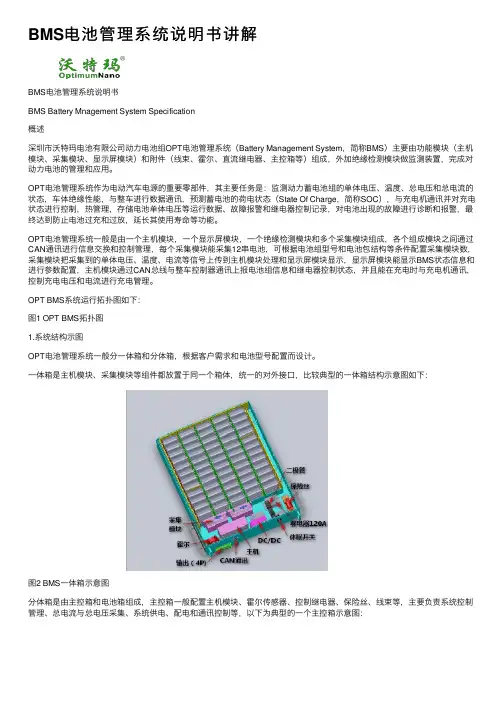

BMS电池管理系统说明书讲解
BMS电池管理系统说明书讲解BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动⼒电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显⽰屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动⼒电池的管理和应⽤。
OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动⼒蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进⾏数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进⾏控制，热管理，存储电池单体电压等运⾏数据、故障报警和继电器控制记录，对电池出现的故障进⾏诊断和报警，最终达到防⽌电池过充和过放，延长其使⽤寿命等功能。
OPT电池管理系统⼀般是由⼀个主机模块，⼀个显⽰屏模块，⼀个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进⾏信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显⽰屏模块显⽰，显⽰屏模块能显⽰BMS状态信息和进⾏参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进⾏充电管理。
OPT BMS系统运⾏拓扑图如下：图1 OPT BMS拓扑图1.系统结构⽰图OPT电池管理系统⼀般分⼀体箱和分体箱，根据客户需求和电池型号配置⽽设计。
⼀体箱是主机模块、采集模块等组件都放置于同⼀个箱体，统⼀的对外接⼝，⽐较典型的⼀体箱结构⽰意图如下：图2 BMS⼀体箱⽰意图分体箱是由主控箱和电池箱组成，主控箱⼀般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的⼀个主控箱⽰意图：图3 BMS主控箱结构⽰意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进⾏热管理，其中典型的⼀个电池箱结构⽰意图如下：动⼒线接⼝通讯⼝采⽤螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构⽰意图2.OPT BMS各部件功能及其接⼝定义3.1 OPT BMS外形尺⼨1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显⽰模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最⾼单节电池电压及序号和最低单节电池电压及序号，并能在显⽰屏模块指定位置显⽰，同时可以通过专⽤CAN ⼝上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本⾝或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显⽰屏模块指定位置显⽰。
一文带你看懂动力电池热管理系统
一文带你看懂动力电池热管理系统如果电池的工作温度超出合理温度区间，不论是过热或过冷，都可能发生热失控，电池性能都会明显甚至急剧下降。
因此，电动汽车都会装备动力电池热管理系统，监测电池的工作温度等状况，出现异常时及时报警和处理。
动力电池热管理系统主要有冷却处理、加热升温、调整充放电策略三方面内容。
一、冷却处理高电压蓄电池的工作温度必须处于特定的范围内，才能确保容量和充电循环数等指标的理想寿命得以优化。
当电池温度较高时，利用冷却液循环、自然风吹散热、热泵空调等冷却方式，对电池进行冷却降温。
1.冷却液循环根据环境温度，可通过低温冷却器或连接在制冷剂循环回路上的热交换器，将高电压蓄电池的余热排出。
低温回路2的控制主要通过驱动高电压蓄电池冷却转换阀来完成。
高电压蓄电池冷却回路的散热器可将余热直接排放到环境中。
热交换器通过热交换器中所喷入或蒸发的制冷剂，对冷却液进行冷却。
随后，冷却后的冷却液提供给低温回路。
低温冷却回路如图所示：在通过充电装置供电插座对高电压蓄电池进行充电时，低温回路转换阀（Y73/2）在中等温度下切换到直流转换器和充电装置方向，并将电子装置的余热通过低温回路的散热器排出为此，风扇可根据冷却液温度分级开启。
当高电压蓄电池温度较低时，冷却液通过被高电压蓄电池冷却系统膨胀阀阻断的热交换器进行输送。
在这种情况下，高电压蓄电池的热容量被用于冷却直流转换器和充电装置的电子系统。
电动制冷剂压缩机将低温气态制冷剂从蒸发器中抽取，对其进行压缩，同时令其升温并输送到冷凝器中。
压缩后的高温制冷剂在冷凝器中通过流经的，或通过风扇马达所吸入的车外空气进行冷却。
当达到根据制冷剂压力所确定的露点后，制冷剂便会发生冷凝，并令其形态由气态变为液态。
随后，制冷剂流入储液罐(干燥器)。
在流过储液罐时，制冷剂吸收潮气，蒸气气泡被析出，同时机械杂质会被滤除，以保护后续部件免受侵害，清洁后的制冷剂继续流向高电压蓄电池冷却膨胀阀。
在那里，处于高压下的液态制冷剂被喷入，或蒸发至高电压蓄电池冷却系统热交换器中。
动力电池热管理系统及其设计流程介绍
上海汽车 2014. 06
·9·
新能源汽车
图 10 产品开发流程示意图
图 11 电池热管理开发流程示意图
4 电池热管理系统的零部件选型
4． 1 冷却板选型 冷却板作为电池包水冷系统中最关键的零部
件之一，冷 却 板 的 选 型 至 关 重 要。 冷 却 板 的 选 型 必须满足如下要求： 冷却板的压降必须满足客户 要求； 冷却水流动的一致性要求； 爆破压力要求； 冷却板的机械要求； 冷却板必须通过振动和冲击 载荷测试； 冷却板必须满足公差要求以及空间尺 寸要求。 4． 2 风机选型
新能源汽车
动力电池热管理系统及其设计流程介绍
周 奕 王 英 黄晨东 （ 上海汽车集团股份有限公司新能源和技术管理部，上海 201804）
【摘要】 从电池热管理系统、热管理系统零部件类型、电池热管理系统设计流程、热管理系统的零部件
选型以及热管理系统性能验证等几个方面全面介绍了动力电池热管理系统。对动力电池热管理系统的设计工 作有一定的指导意义。
参考文献
［1］ 谭晓军． 电动汽车动力电池管理系统设计［M］． 广州： 中山大学出版社，2011．
［2］ 陈世全． 先进电动汽车技术［M］． 北京： 化学工业出版 社，2013．
［3］ 方杰，王英，谢先宇 等． 新能源汽车动力电池系统测试 评价体系［J］． 上海汽车，2013（ 9） ： 11-15．
【关键词】 动力电池 热管理系统 零部件 汽车
doi： 10. 3969 / j. issn． 1007-4554． 2014． 06． 02
动力电池组作为混合动力汽车的主要储能元 件，直接影响到 HEV 的性能。由于充放电过程中 电池本身会产生一定热量，从而导致温度上升，而 温度升高会影响电池的很多特性参数，如内阻、电 压、SOC、可用容量、充放电效率和电池寿命。电池 热效应问题也会影响到 HEV 整车的性能和循环 寿命。因此，研究电池的散热问题，对保持电池组

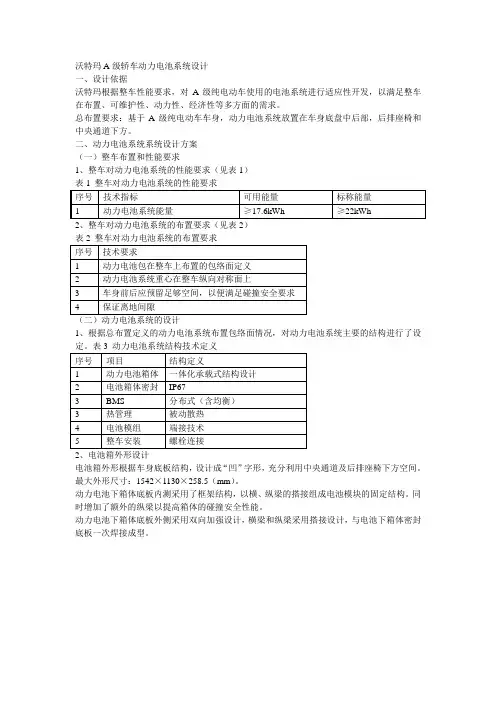

沃特玛A级轿车动力电池系统设计
沃特玛A级轿车动力电池系统设计一、设计依据沃特玛根据整车性能要求，对A级纯电动车使用的电池系统进行适应性开发，以满足整车在布置、可维护性、动力性、经济性等多方面的需求。
总布置要求：基于A级纯电动车车身，动力电池系统放置在车身底盘中后部，后排座椅和中央通道下方。
二、动力电池系统系统设计方案（一）整车布置和性能要求1、整车对动力电池系统的性能要求（见表1）表1 整车对动力电池系统的性能要求序号技术指标可用能量标称能量1 动力电池系统能量≥17.6kWh ≥22kWh2、整车对动力电池系统的布置要求（见表2）表2 整车对动力电池系统的布置要求序号技术要求1 动力电池包在整车上布置的包络面定义2 动力电池系统重心在整车纵向对称面上3 车身前后应预留足够空间，以便满足碰撞安全要求4 保证离地间隙（二）动力电池系统的设计1、根据总布置定义的动力电池系统布置包络面情况，对动力电池系统主要的结构进行了设定。
表3 动力电池系统结构技术定义序号项目结构定义1 动力电池箱体一体化承载式结构设计2 电池箱体密封IP673 BMS 分布式（含均衡）3 热管理被动散热4 电池模组端接技术5 整车安装螺栓连接2、电池箱外形设计电池箱外形根据车身底板结构，设计成“凹”字形，充分利用中央通道及后排座椅下方空间。
最大外形尺寸：1542×1130×258.5（mm）。
动力电池下箱体底板内测采用了框架结构，以横、纵梁的搭接组成电池模块的固定结构。
同时增加了额外的纵梁以提高箱体的碰撞安全性能。
动力电池下箱体底板外侧采用双向加强设计，横梁和纵梁采用搭接设计，与电池下箱体密封底板一次焊接成型。
图1 动力电池在整车上的布置位置图2 动力电池在整车上的布置位置（仰视图）图3 动力电池包外形图图4 动力电池箱体内侧框架梁图5 动力电池箱体外侧加强3、动力电池系统布置方案设计本方案选取的电芯为标称电压3.2V，容量5Ah的圆柱形磷酸铁锂电芯，为满足电池系统容量需求12个单体电芯并联，构成标称容量为60Ah的模块，数量为104个模块。

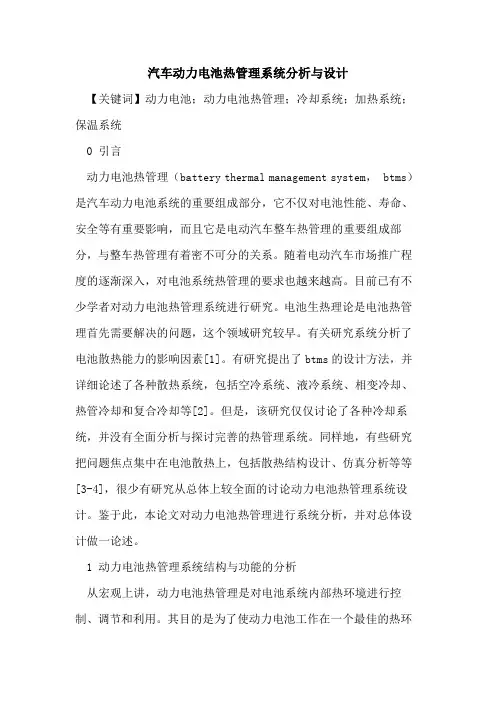

汽车动力电池热管理系统分析与设计
汽车动力电池热管理系统分析与设计【关键词】动力电池；动力电池热管理；冷却系统；加热系统；保温系统0 引言动力电池热管理（battery thermal management system， btms）是汽车动力电池系统的重要组成部分，它不仅对电池性能、寿命、安全等有重要影响，而且它是电动汽车整车热管理的重要组成部分，与整车热管理有着密不可分的关系。
随着电动汽车市场推广程度的逐渐深入，对电池系统热管理的要求也越来越高。
目前已有不少学者对动力电池热管理系统进行研究。
电池生热理论是电池热管理首先需要解决的问题，这个领域研究较早。
有关研究系统分析了电池散热能力的影响因素[1]。
有研究提出了btms的设计方法，并详细论述了各种散热系统，包括空冷系统、液冷系统、相变冷却、热管冷却和复合冷却等[2]。
但是，该研究仅仅讨论了各种冷却系统，并没有全面分析与探讨完善的热管理系统。
同样地，有些研究把问题焦点集中在电池散热上，包括散热结构设计、仿真分析等等[3-4]，很少有研究从总体上较全面的讨论动力电池热管理系统设计。
鉴于此，本论文对动力电池热管理进行系统分析，并对总体设计做一论述。
1 动力电池热管理系统结构与功能的分析从宏观上讲，动力电池热管理是对电池系统内部热环境进行控制、调节和利用。
其目的是为了使动力电池工作在一个最佳的热环境，充分发挥电池的性能。
同时，提供一个能量平衡的环境，实现整车能量的综合利用。
具体而言，热管理就是在电池系统中温度过高时，对系统进行降温；在温度过低时，对系统进行升温；在特殊情况下，譬如停车等待过程中，要对系统进行保温。
根据热管理的不同应用场合和功能，分为冷却系统、加热系统和保温系统。
1.1 冷却系统的基本构成与功能冷却系统是动力电池热管理系统中最重要的组成部分。
受制于目前技术瓶颈的限制，动力电池工作的温度环境要满足特定的要求。
譬如磷酸铁锂电池的一般环境温度为-20℃～60℃。
电池在充放电过程中会不断地产生热量，电池系统内部温度很容易超过这一范围，因此一般的电池系统都需要引入冷却系统。
动力电池的热管理系统及热管理方法 专利
动力电池的热管理系统及热管理方法专利动力电池作为新能源汽车的关键部件之一，其热管理系统及热管理方法对于电池的安全性、性能和寿命至关重要。
随着电动汽车的市场逐渐扩大，热管理技术的创新和突破成为了研究热点，各汽车制造商和科研机构也纷纷投入大量资源进行相关专利的研发。
本文将就动力电池的热管理系统及热管理方法进行专利分析。
一、动力电池的热管理系统动力电池的热管理系统主要包括散热器、温度传感器、风扇、冷却液循环系统等。
散热器通过对散热片进行散热来控制电池温度，温度传感器用于实时监测电池温度并反馈给控制系统，风扇用于强制对流降温，冷却液循环系统通过循环冷却液来维持电池温度在安全范围内。
目前，关于动力电池热管理系统的专利主要包括以下几个方面：1. 散热结构优化专利：通过优化散热片的结构和布局，提高散热效率，减小体积和重量；2. 温度控制算法专利：针对不同工况下的电池温度进行智能控制，提高系统稳定性和安全性；3. 风扇控制系统专利：改进风扇的控制算法和结构设计，提高散热效率，降低功耗；4. 冷却液循环系统专利：改进冷却液循环系统的结构和工作原理，提高热传导效率，延长电池寿命。
二、动力电池的热管理方法针对动力电池的热管理方法，目前涌现出一些创新的技术和方法，主要包括：1. 直接液冷热管理方法：采用直接液冷技术对电池进行快速冷却，提高电池工作温度下的性能和寿命；2. 相变材料热管理方法：利用相变材料对电池进行热管理，吸收或释放热量，稳定电池温度；3. 智能温度控制方法：通过智能控制系统，实时监测和调控电池温度，以适应不同驾驶工况的需求；4. 微孔隔热板热管理方法：采用微孔隔热板技术对电池进行隔热，防止温度过高影响电池性能。
动力电池的热管理系统及热管理方法的专利在未来的汽车工业中将发挥越来越重要的作用。
随着新能源汽车市场的快速发展，动力电池热管理技术的创新将成为汽车制造商竞争的重要议题。
各汽车制造商和科研机构在动力电池热管理技术领域的专利布局和技术研发上都将起到关键作用。
动力电池的热管理技术与应用研究
动力电池的热管理技术与应用研究在当今的新能源汽车领域，动力电池的性能和安全性是至关重要的因素。
而热管理技术作为保障动力电池高效、稳定和安全运行的关键手段，正受到越来越多的关注和研究。
动力电池在工作过程中会产生大量的热量，如果这些热量不能及时有效地散发出去，就会导致电池温度升高。
过高的温度不仅会影响电池的性能，缩短电池的使用寿命，甚至还可能引发热失控等安全问题。
因此，有效的热管理技术对于提高动力电池的性能和安全性具有重要意义。
目前，常见的动力电池热管理技术主要包括风冷、液冷和相变材料冷却三种。
风冷技术是一种较为简单和成本较低的热管理方式。
它通过风扇将冷空气引入电池包内部，带走电池产生的热量。
然而，风冷技术的散热效率相对较低，对于高功率和高能量密度的电池系统，往往难以满足散热需求。
液冷技术则是利用冷却液在管道中的循环流动来吸收和带走电池的热量。
冷却液通常具有较高的比热容和热导率，能够更有效地将热量从电池传递出去。
液冷技术的散热效率较高，适用于各种类型的动力电池系统，但系统的复杂性和成本也相对较高。
相变材料冷却技术是利用相变材料在相变过程中吸收或释放大量潜热的特性来实现电池的热管理。
相变材料在吸收电池热量时会发生相变，从固态转变为液态或从液态转变为气态，从而吸收大量热量，使电池温度保持在合适的范围内。
相变材料冷却技术具有较高的能量存储密度和较好的温度稳定性，但相变材料的选择和封装是该技术的关键难点。
在实际应用中，动力电池的热管理系统通常会根据具体的需求和工况，综合采用多种热管理技术。
例如，在一些低功率的电动汽车中，可能会采用风冷技术作为主要的热管理方式；而在高性能的电动汽车中，则更多地采用液冷技术或液冷与相变材料冷却相结合的方式。
除了上述传统的热管理技术外，一些新型的热管理技术也在不断涌现。
例如，热管技术利用热管内部工质的蒸发和冷凝来实现高效的传热；热辐射技术则通过辐射散热的方式将电池的热量散发到周围环境中。
动力电池热管理系统原理及应用
动力电池热管理系统原理及应用动力电池热管理系统是一种用于控制电池温度、保护电池和提高电池性能的系统。
它通过调节电池内部和外部的温度，控制电池的工作状态，从而实现对电池的优化管理。
下面将从原理和应用两方面进行详细介绍。
一、动力电池热管理系统的原理1. 温度感知原理：通过在电池组内部安装温度传感器，实时监测电池的温度。
当温度过高时，系统会通过控制电池组的通风、使用散热片等方式来降低电池的温度。
2. 温度控制原理：系统根据温度传感器的反馈信号，控制冷却系统，调节电池附近的温度。
具体的控制方式有风扇、冷却剂等。
3. 热能回收原理：当电池温度过高时，系统可以利用附近的热量作为热能回收，用于电池的加热或其他用途，提高电池的能量利用率。
4. 温度平衡原理：电池组内部的温度分布不均匀会影响电池的寿命和性能，系统通过控制电池内部的温度分布，使电池组内不同单体之间的温度保持平衡。
5. 热管理策略原理：基于电池的特性和工作状态，选择合适的热管理策略。
例如，在低温环境下，系统可以通过加热措施提高电池的工作效率；在高温环境下，通过冷却措施降低电池的温度。
二、动力电池热管理系统的应用1. 电动汽车：动力电池热管理系统在电动汽车中起到至关重要的作用。
电动汽车的电池组在使用过程中会产生大量的热量，如果不能及时有效地处理，可能会导致电池温度升高、衰老甚至起火爆炸等问题。
因此，对电动汽车电池组的热管理至关重要，可以通过热管理系统来控制电池的温度，延长电池的使用寿命，提高电动汽车的性能。
2. 混合动力车：混合动力车电池组的热管理同样重要。
混合动力车以电池和内燃机组合的方式进行驱动，电池的性能和寿命受到温度波动的影响较大。
热管理系统可以在混合动力车工作过程中实时监测与调节电池温度，保持温度在安全范围内，提高混合动力车的能耗效率。
3. 储能系统：动力电池热管理系统在储能系统中也有较广泛的应用。
储能系统通常需要大量的电池来储存能量，而电池的温度对其性能和寿命有着重要的影响。
动力电池系统热管理设计方案书
热管理设计方案（动力电池的热管理设计方案）项目编号:项目名称:文档版本:版本履历目录1.目的 (4)2.范围 (4)3.概述 (4)4.设计方案 (5)4.1 电池系统箱体的结构设计...................................................................................5.. .4.2 控制电路及辅助装置的设计及选择 ...........................................5..4.3 软件载体及控制策略的设计...................................................................................5.. .4.4 设计验证 (6)1. 目的电池在使用过程中会产生热量，如果产生大量的热量，这些热量不被及时散除，可能会引起电池内部热量聚集，从而使电池温度升高，无论是充电态、放电态或循环态的电池均发生明显的性能衰退影响混合动力汽车的经济性和适用性且热聚集可能导致动力电池系统热失控。
为此，应用Icepeak仿真工具，通过建立模型求解，并进行热模拟仿真，探求完成动力电池系统热特性及其内部温度梯度分布状况，以此指导动力电池系统设计及提高系统安全2. 范围本方案适用于电动汽车事业部电动汽车用动力电池系统的设计、开发活动。
3. 概述电池系统热管理按照实现形式或采用的冷却介质可以分为以下几种形式：1、自然冷却，即无任何附加的热管理组件，电池系统通过与周边环境的热交换实现温度的均衡。
2、强制风冷，电池系统内部设计有风道、风道的进口和出口分别安装有进风风扇和抽风风扇，电池系统通过热管理控制策略控制风扇的工作，从而实现电池系统的热管理。
3、加热膜加热，电池系统箱体内部做隔热处理，然后铺设加热膜，电池系统通过热管理控制策略控制加热膜的工作，从而实现电池系统的热管理。
动力电池热管理系统及其设计流程介绍
动力电池热管理系统及其设计流程介绍
周奕;王英;黄晨东
【期刊名称】《上海汽车》
【年(卷),期】2014(000)006
【摘要】从电池热管理系统、热管理系统零部件类型、电池热管理系统设计流程、热管理系统的零部件选型以及热管理系统性能验证等几个方面全面介绍了动力电池热管理系统.对动力电池热管理系统的设计工作有一定的指导意义.
【总页数】4页(P7-10)
【作者】周奕;王英;黄晨东
【作者单位】上海汽车集团股份有限公司新能源和技术管理部,上海201804;上海
汽车集团股份有限公司新能源和技术管理部,上海201804;上海汽车集团股份有限
公司新能源和技术管理部,上海201804
【正文语种】中文
【相关文献】
1.纯电动客车动力电池热管理系统设计
2.纯电动汽车动力电池自然冷却的电池热管理系统研究
3.基于氢动力系统的动力电池热管理系统设计研究
4.基于数值模拟的
动力电池热管理系统设计——评《电动汽车动力电池热管理技术》5.动力电池双向热管理系统性能分析与优化
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成组技术研究所
吴施荣
为构建人类最ntents
02
热管理系统概述
03
电池包风冷技术
04
电池包液冷技术
05
热管理技术应用
— 2—
第一章 企业介绍
— 3—
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
A 公司简介
D 测试验证 针对液冷系统进行两个循环3C充1C放温升测试，布置热电偶进行全程温度监 测，结果表明电池最高温控制在50℃以下，温差控制在3℃以内，效果良好。
第五章 热管理技术应用
— 23 —
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
A 风冷技术实车路况测试 针对所设计的电池包散热系统进行整车载重实际路况测试，以验证整车实际运 营时电池包散热系统的可靠性，测试结果表明该散热系统达成设计目标。
— 10 —
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
A 风冷散热系统适用性
安全
经济
节能
满足快充散热需求 降低热失控的风险 无冷却液泄漏风险
系统构成组件较少 系统配套成本较低 后期维护相对容易
无泵等耗能零部件 系统功耗相对较低 有效提供一定冷量
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
B 风冷系统原理
热对流 内
热传导 外
热对流
电风
翅
翅
风
池扇
片
片
扇
电池包内
电池包外
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
C 风冷系统设计 电池包风冷散热系统由内部风循环系统和外部风冷却系统构成，通过翅片散热 器实现电池热量由内而外传递，从而实现电池包有效散热和冷却。
企业介绍
G 散热器设计
参数优化
调节翅片厚度，间距，高 度，提高翅片效率，减小 散热器自身重量。
工艺成熟
先挤出型材纵向方向的散 热片，再铲出横向的散热 片，工艺成熟，成本低廉， 生成成品率高。
易于安装
中间基板安装固定在电池 箱壁上，方便拆卸，易于 生产线大批量生产。
双面翅片
流动方向交错，最大程度 接近逆流，提高电池包内 外的传热温差。
流道设计 风扇、散热器设计、流道设计等 热管、液冷板设计、接触设计等 热管交换器设计、接触设计等
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
C 动力电池热管理系统设计流程
1
需求分析 设计目标
产热评估 物性测定
2
3
初步设计 CFD分析
样品试制 系统测试 系统优化
4
第三章 电池包风冷技术
承担国家级和省市级政 府科技项目31项， 6项动力电池科技成果 被鉴定为国内先进水平。
测试 中心
项目 管理部
研发 中心
电池 研究院
动力 总成 研究院
产品 研究院
第二章 热管理概述
— 6—
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
A 动力电池热管理必要性 针对电池包内部热量聚积进行散热设计, 保证电池工作环境温度的一致性，提高电 池的使用寿命，有效降低热失控的风险。
充放电循环
Cycle 1
放电结束 充电结束
Cycle 2
放电结束 充电结束
Cycle 3
放电结束 充电结束
最低温
37℃ 47℃ 41℃ 54℃ 41℃ 50℃
最高温
39℃ 49℃ 43℃ 51℃ 43℃ 53℃
温差
2℃ 2℃ 2℃ 3℃ 2℃ 3℃
SOC
29% 100% 29% 100% 31% 100%
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
B 充放电温升 三个充放电循环路况测试，充电过程中电池温度升高，放电过程中电池温度降 低，整个过程，电池最高温控制在50℃以下，有效控制快充温升。
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
C 路试数据 三个充放电循环路况测试，电池温差有效控制在3℃以内，充电过程中SOC由 30%至充满电100%，耗时20min左右，满足2C快充需求。
电池包热管理系统主要功能：
◆ 电池温度的准确测量和监控； ◆ 电池包温度过高时，进行有效散热与冷却 ◆ 电池包温度过低时，进行保温与快速加热 ◆ 电池包内部温度场均匀分布
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
B 动力电池热管理系统分类
◆ 自然对流 ◆ 空冷+加热膜 ◆ 液冷+加热膜 ◆ 热泵循环+制冷循环
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
D 电池排布设计
针对圆柱形电池成组排布进行优化设计，采用顺排与叉排混合的排布方式，实
现高强度成组的同时集成散热风道，配合散热器可有效进行散热。
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
E 风道仿真 针对电池包风道设计采用CFD仿真分析进行验证与优化，确保风道最优设计， 提升系统散热能力，降低电池温差，保证电池工作环境温度的一致性。
◆ 根据高工产业研究院（GGII）2017年1-9月全球动力电池出货量排名显示，沃特玛位列全球第四，中国第二。 ◆ 据高工产研统计，2017年沃特玛电池总装机量排名全国第三。
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
B 研发实力
专利技术
重大专项
截 至 2018 年 2 月 初 ， 已申请专利2105项， 其 中 发 明 专 利 698 项 ， 国际专利42项。
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
C 仿真分析
针对电池包流道设计采用CFD仿真分析进行验证与优化，确保流道最优设计，
提升系统散热能力，降低电池温差，保证电池工作环境温度的一致性。
温度分布
流速分布
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
沃特玛：新能源汽车动力电池系统领航者
研发技术
专利技术
搭载车辆
国内市场
3大研究院
2000余项
8万余辆
排名前三
◆ 沃特玛，中国沃特玛新能源汽车产业创新联盟理事长单位，国家高新技术企业和深圳市工业百强企业，股票代码
300116。
◆ 中国化学与物理电源行业协会权威统计，沃特玛位居2016中国动力电池前三强。
第四章 电池包液冷技术
— 18 —
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
A 液冷系统原理
电 热 热传导
水 冷
池管
板
电池包
冷
蒸
冷
却
发
凝
器
器
器
空调系统
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
B 液冷系统设计 电池包液冷散热系统由高效导热热管和液冷板构成，热管将电池热量由模组内 部导出，再通过液冷板对流换热进行冷却，实现电池包有效散热。
温度分布
流速分布
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
F 风道设计 CFD仿真分析最佳风道，调整好电芯结构设计和布局，电池模组包膜独立形成 完整风道，确保这个电池模组和整个PACK的均温一致性。
企业介绍
热管理系统概述 电池包风冷技术 电池包液冷技术 热管理技术应用
充电时间
23min
21min
23min
谢谢！
