铝熔炼炉热平衡测试及节能分析_李世轩
铝液熔炼炉系统热工测试与分析
常生产期 间熔炼炉和保温炉 内多点铝液温度测定 。 测试前对 现场仪 表进行校核 ，并遵照有关 国 家标准 完成测试 工作 。测试时按主要设备 和相关
测 试 内 容 进行 分 工 ，各 测 试 小 组 在 规 定 的 时 间 内 同 时完 成 计 划 测 试 内容 ，测 试 时 间持 续 一 个 生产
周期。
熔炼炉利用 电解厂产 出的铝液 为主要 生产原 料 ，外 加少 量冷 料 块 和合金 料 ，以天 然气 为 燃 料 ，完成初步合金化 和除渣 ，每炉生产周期５ ｈ 左
１ 系统 及 工 艺描 述
某公司第二 电解厂铸造车间现有两条大型铝 合金铸件生产线（ １ ｏ ＃ 和１ １ ＃ ） ，各有一台５ ０ ｔ 熔炼炉 和保温炉 ，系统配置见 图１ ｆ １ １ ＃生产线与 １ ０ ＃ 生
产 线 对 称 布 置 ，并 共 用 一 套 除 尘 排 烟 系 统 和 一 台
量生产 出易拉罐罐体 料用 的３ １ ０ ４ 铝合金 、５ ０ ５ ２ 合 金易拉罐 盖料 、Ｐ Ｓ １ ０ ５ ０ 合金 电子 印刷 铝基板料 、 １ ２ ３ ５ 合 金 包 装 用 料 、１ １ ０ ０ 合 金单 层 墙 幕 板 材 用 料 、３ ０ ０ ３ 合 金汽车散热 片材料 、５ １ ８ ２ 高镁 合金等
《 铝加工 》
２ ０ １ ３年第 １ 期 总第 ２ １ ０期
技 术 工程
铝 液 熔 炼炉 系统热 工 测试 与分析
王 克 。宋 媛媛 ，彭庆 勇
（ 中国铝业青海分公 司。青海 大通 ８ １ Ｏ １ ０ ８）
摘 要 ：铝液熔炼 炉是生产铝及铝 制品的主要设备 ，是影响产 品质 量和能耗 的关键 。笔者重点针对某公 司 １ ０＃熔铸系统 的熔 炼 炉 ，在进行详 细热工测定和计算分 析的基础上 ，提出 了降低能耗 的若干措施和方 向。研 究结果可为熔炼 炉生产过程 的控
蓄热式铝熔炼炉理论热平衡计算及节能分析

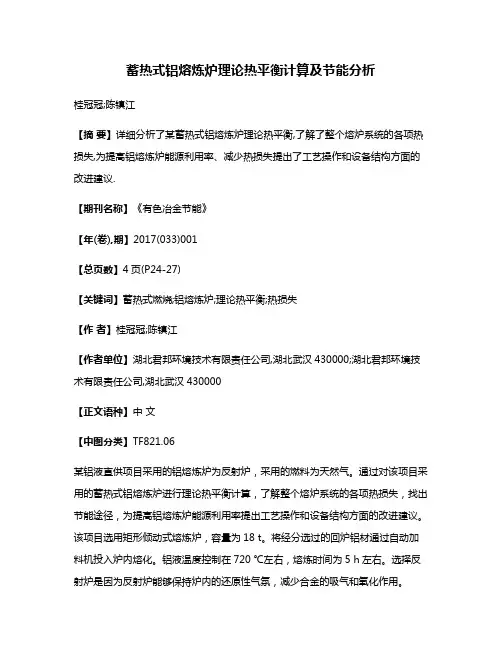

蓄热式铝熔炼炉理论热平衡计算及节能分析桂冠冠;陈镇江【摘要】详细分析了某蓄热式铝熔炼炉理论热平衡,了解了整个熔炉系统的各项热损失,为提高铝熔炼炉能源利用率、减少热损失提出了工艺操作和设备结构方面的改进建议.【期刊名称】《有色冶金节能》【年(卷),期】2017(033)001【总页数】4页(P24-27)【关键词】蓄热式燃烧;铝熔炼炉;理论热平衡;热损失【作者】桂冠冠;陈镇江【作者单位】湖北君邦环境技术有限责任公司,湖北武汉430000;湖北君邦环境技术有限责任公司,湖北武汉430000【正文语种】中文【中图分类】TF821.06某铝液直供项目采用的铝熔炼炉为反射炉，采用的燃料为天然气。
通过对该项目采用的蓄热式铝熔炼炉进行理论热平衡计算，了解整个熔炉系统的各项热损失，找出节能途径，为提高铝熔炼炉能源利用率提出工艺操作和设备结构方面的改进建议。
该项目选用矩形倾动式熔炼炉，容量为18 t。
将经分选过的回炉铝材通过自动加料机投入炉内熔化。
铝液温度控制在720 ℃左右，熔炼时间为5 h左右。
选择反射炉是因为反射炉能够保持炉内的还原性气氛，减少合金的吸气和氧化作用。
熔炼炉额定容量为18 t，实际入炉料按16 t计算，则熔炼炉物料平衡见表1。
为了简化计算，铝原料(纯铝锭、回收铝锭、回收料)的固态比热容均按下式计算：Cl=a+bt，其中a=0.94，b=2.96×10-3(固态铝比热容公式) [1]；根据相关资料铝原料熔化温度取660 ℃，溶解热为398 kJ/kg，液态比热容为1.176 kJ/kg·℃，铝原料燃烧热为30 481 kJ/kg。
熔炼炉铝液出炉温度为720 ℃，铝液烧损率取0.3%[2]。
由公式：式中：Q——吸、放热量，kJ;C——物质比热容，kJ/(kg·K);M——物质质量，kg;Δt——物质初、终态温度差，K。
计算得1 kg铝原料从0 ℃加热至20 ℃吸热量为Q1=19.392 kJ/kg、1 kg铝原料从0 ℃加热至660 ℃吸热量为Q2=1 265.088 kJ/kg。
基于NSGA-II算法的蓄热式铝熔炼炉燃烧器布置方式的仿真优化
比热法[24]或热焓法求解考虑潜热析出的能量方程. 温 度补偿法适用于纯金属或共晶成分合金的潜热释放过
程，等价比热法和热焓法适用于处理有一定熔化温度范
围的合金. 等价比热法原理简单，且能与 FLUENT 很好 耦合，故采用等价比热法对潜热进行处理.
固相区或液相区的物性参数不适用于两相区，根据
Rabind 的传热数学模型，有：
1 前言
随着铝加工业的发展，铝熔炼过程中节能降耗成为 值得关注的问题. 近年来，围绕铝熔炼炉的节能技术， 国内外学者在理论和实验方面进行了大量研究，使铝熔 炼炉在炉型、燃烧装置、熔体净化处理方式、搅拌方法、 控制水平和耐火材料抗侵蚀技术等方面都有很大改进. 随着计算流体力学(Computational Fluid Mechanics, CFD) 数值模拟技术逐渐成为铝熔炼炉节能研究的重要手段， 铝熔炼炉的数值模拟优化研究方兴未艾.
(1. 安徽工业大学冶金与资源学院，安徽 马鞍山 243002；2. 中南大学能源科学与工程学院，湖南 长沙 410083； 3. 苏州新长光热能科技有限公司，江苏 苏州 215008)
摘 要：考虑蓄热式铝熔炼炉运行过程的特点，通过耦合用户自定义熔化模型和燃烧器换向及燃烧量变化模型，建立
了蓄热式铝熔炼炉熔炼过程的数学模型. 运用计算流体力学软件 FLUENT 模拟了熔炼过程中炉膛和熔池耦合物理场，
随着蓄热式燃烧技术在铝熔炼炉上的应用，蓄热式 燃烧器不断交替工作，在铝熔炼炉内形成非稳态燃烧， 同时，蓄热式燃烧器交替工作使铝料温度分布与传统燃
烧器不同，若将蓄热式铝熔炼炉内热工过程视为稳态进 行模拟，将无法体现蓄热式燃烧器对铝料的交替加热作 用. 本研究考虑蓄热式燃烧器交替工作，炉内热工过程 按非稳态过程进行数值模拟，其中换向周期为 60 s. 2.4 求解条件
铝合金熔炼炉、保温炉数值模拟及操作参数优化研究的开题报告

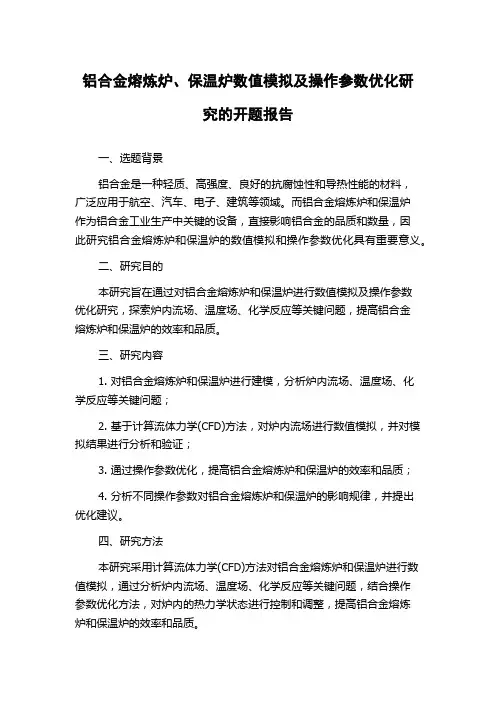

铝合金熔炼炉、保温炉数值模拟及操作参数优化研究的开题报告一、选题背景铝合金是一种轻质、高强度、良好的抗腐蚀性和导热性能的材料，广泛应用于航空、汽车、电子、建筑等领域。
