FU618F系列5W~300W调频广播发射机(激励器)
调频发射机激励器自动切换原理及故障判断
审稿人简介：刘大为 内蒙古广播 电影 电视局 ７ ６台 ０
副 台长 正 高 级 工程 师
４ 激励器 故 障的检查 、判 断
在工作时 ，当主激励 器发生故障 ，切换 到备激励
切 换 电路 进行 介绍 。
于是无源 器件且激励 器输 出功 率较低 ，所 以工作可靠 性 很高 。原理 图如 图 １ 所示 。激励 器通过 ＲＳ ３ ２ ２接 口 将激励 器的各 种数 据及状 态信 息送 到激 励 器管理 板 。
ＲＳ ３ ２ ２端 口定 义看 图 １ 明 。 说 由于激励 器加 电后 自检和 启动需 要较长时 间 ，为 缩短切 换 时 间 ，所 以备激 励 器平时 处于 热备 份状 态 。 此时激励器控制板给备激励 器发出低 电平的 Ｉ Ｅ ＮＴ Ｒ－
故障 ，首先封 锁主激励器功率输 出 ，同时主控单元输 出音 频和 射 频切 换 控制 信号 ，在 完成音 频 信号 和 射 频输 出切换后 ，备激励器的功率封 锁信号被解除 ，备 激励器工作 ，完成切换 。置于手 动切换时 ，可 以通过
控制 面 板选 择 用哪 部激 励 器作 为主 用激 励 器 ，被 选 中的主用激 励器 用绿色窗 口显示 ，且 窗边有 黑点框 ，
断方法。
【 键 词 】调 频 激 励 器 自动 切换 故 障 处 理 关
上 、ｌ Ｉ １ 己 Ｉ 圭ｌ ， ｚ ＝
３ 激 励 器 自动 切 换
３ １Ｇ Ｅ Ｆ ． Ｍ １ １ Ｂ发射机为代表的激励器切换 ４
随 着 广 电技 术 的 发展 ，调频 发 射机 逐 渐 向数 字 化 、固态化 、智能化的方 向发 展。整机 的可靠性 和稳 定性 大幅 提 高 ，在 发射 机各 个 组成 部分 中故障 率较 高的开 关 电源 、功放 部分 现在都采 用 了模块化 设计 ，
浅析调频广播发射机的故障原因与维护举措
浅析调频广播发射机的故障原因与维护举措发布时间：2022-08-26T08:02:09.354Z 来源：《中国科技信息》2022年4月第8期作者：张彤阳[导读] 调频广播产生于20世纪20年代，而我国直到20世纪70年代末才实现首次调频立体声广播。
张彤阳新疆广电局91618台摘要：调频广播产生于20世纪20年代，而我国直到20世纪70年代末才实现首次调频立体声广播。
经过一个世纪的发展，调频广播技术已经比较完善，300W、1kW的全固体调频立体声广播发射机相继面世，到目前为止，全固态调频立体声发射机已经实现了500W~100kW的功率覆盖。
然而调频发射机作为一项高科技产品，其内部零部件众多，结构复杂，不同产品的原理也有所差异，因而在日常使用过程中出现故障是难免的。
从当前的实践来看，我国大部分广播发射台站的故障率仍然较高，故障原因分析水平和维修效率也有待进一步提升。
基于此，本文对调频广播发射机的常见故障原因与维护举措进行探讨。
关键词：调频广播发射机；故障原因；维护引言随着科学技术、自动化的应用拓展，调频广播发射机也在更新迭代，随着工艺的提升，传输覆盖的范围越来越广，音频质量越来越好，极大丰富了广大群众的精神文化生活。
这也给发射台站的技术人员带来了前所未有的挑战，发射机各功能板高度集成化，一旦出现故障，难以发现故障点，就算发现故障点，损坏的器件也难以找到合适的备品备件，这就要求技术人员要24小时巡机值守，定时巡检机房运行环境和发射设备状态，确保第一时间发现安全隐患，将隐患消除在萌芽状态，保证广播信号的安全播出。
1基本原理调频广播的发射信号是一种电磁波，同时也是一种无线电波。
该项技术的原理涵盖了大量的理论知识内容，具体包括集成度原理、可靠性原理以及控制性原理等。
从物理学的层面展开分析，无线电波具有易极化的特点，无论处于何种情况，电磁波均能够根据原放线完成信号发射任务。
但是在进行极化时，会导致一定的垂直电波形成。
发射台业务学习试题库(2018年)
昆嵛山台业务学习题库（2018年）一、填空题。
1、我国电视信号的预加重时间常数是 50 μs，电视发射频道带宽为8MHZ，伴音载频与图象载频的间隔为6.5MHZ。
电视信号的主要技术参数是 DG、DP、亮度非线性、信噪比；对应的甲级指标分别是≤5%、≤5o、≤10%、≥50dB。
2、我国调频信号的预加重时间常数是 50 μs，频道带宽200KHZ，最大频偏为±75KHZ。
调频三大指标是信噪比、失真度、频率响应；对应的甲级指标是≥58dB 、≤1.0% 、≤±0.5dB 。
3、视频信号频谱中，低频分量反映图像的大面积，高频分量反映图像的细节。
微分相位失真在图像上反映色调的变化，微分增益失真在图像上反映饱和度的变化，4、电视伴音和调频广播信号采用调频制，为提高载频稳定度采用锁相稳频技术保证，通过预加重方式提高接收信号信噪比。
5、我国一个电视频道的带宽为8MHz，带肩比规定为信号中心频点功率与偏离中心频道+/- 4.2 MHz处功率的比值，单位为dBc。
6、调制误差率（MER）是评价数字电视发射机调制器的关键参数,是数字调制器特有的指标。
7、换算关系：0dBmV= 60 dBuV8、相位噪声通常定义为在某一给定偏移频率处的dBc/Hz 值。
9、UHF是特高频的简称，其频率范围是300~3000 MHz；10、MER在 23~24 dB时，就会出现马赛克， 23 dB以下时会随时断线，甚至无法收看。
11、广电总局的维护总方针是不间断、高质量、既经济、又安全。
12、新建广播电视技术系统投入使用前，试运行时间不得少于一个月；试播期不得超过六个月。
13、广播电视安全播出事故分为责任事故、技术事故、其它事故三类，事故级别分为特大、重大和一般三级。
14、恢复节目信号播出时，应当遵循“先中央、后地方；先公益、后付费”的原则。
15、根据发射台的覆盖范围和影响程度，发射台安全播出保障等级分为一级、二级、三级，我台应达到二级保障要求。
调频发射机数字激励器工作原理与维修
调频发射机数字激励器工作原理与维修发布时间：2021-06-03T08:14:55.558Z 来源：《中国科技人才》2021年第9期作者：尹宏宇[导读] 调频广播是城市广播的一个重要传播媒介。
由于调频广播具有音质清晰、安装调试方便的特点，到目前为止，仍是无线广播中最受青睐的信息传播形式。
内蒙古广播电视微波线路C123微波站内蒙古赤峰 025550摘要：数字调频发射机是在模拟调频发射机基础上逐步改进过来的。
数字调频发射机的核心部件是激励器，与模拟发射机不同的是，数字调频发射机采用DDS技术对音频部分进行处理，采用DSP技术产生调制载波。
数字滤波、预加重、立体声编码等技术的应用，使得发射机的电声指标、工作稳定性以及保护功能有了质的飞跃。
本文对数字调频发射机激励器的工作原理和故障维修方法进行论述，供同行参考或借鉴。
关键词：数字调频发射机；激励器；工作原理；故障维修引言调频广播是城市广播的一个重要传播媒介。
由于调频广播具有音质清晰、安装调试方便的特点，到目前为止，仍是无线广播中最受青睐的信息传播形式。
时代在发展，调频广播的也正由传统的模拟形式向数字形式转变。
早期使用的模拟发射机只能发射模拟信号，音频处理全部采用传统的模拟电路，调制过程采用变容二极管直接调制方式，也就是常说的“VCO+PLL”模式；而现在的数字调频发射机不仅能够接受模拟信号，还能接受数字（AES/EBU）信号。
音频信号处理和调制过程由 DSP控制和DDS来完成，。
这种模式简称“DSP+DDS”。
1 激励器的组成数字调频发射机的激励器由音频模块、调制模块、监控模块、激励功放模块及电源模块组成。
激励器不仅可以处理音频信号，还可以附加业务信号，音频信号和附加的管理信号一起由调制器调制到调频载波上，经过激励器放大后输出到发射机的射频功放电路。
调频激励器组成框图如图1所示。
图1 数字调频发射机激励器组成方框图2 激励器的工作原理2.1 音频处理音频处理模块对音频信号进行处理。
全固态电视发射机激励器的工作原理与维修技巧
全固态数字调频发射机激励器工作原理探析摘要：目前，全固态电视发射机已在广播发射领域广泛应用。
相比老式模拟发射机，全固态发射机无论是在组成结构、工作稳定性、电声指标、保护功能等方面都有很大的进步，而激励器又是发射机的关键部件，它的好坏直接影响发射机的输出质量，本文结合激励器故障维修案例，详细介绍了全固态电视发射机激励器的工作原理和检修技巧，供同行参考或借鉴。
关键词：全固态电视发射机；激励器故障；检修技巧1.引言从老式电子管发射机到现在的全固态电视发射机，发射机的激励器也从分立元件组成到现在的全集成化组成的发展过程，但无论怎么发展，激励器的工作原理是相同的，随着使用年限的增加，激励器故障逐步显现，由于激励器的检修方式有别于发射机的常规故障，需要一定的检修技巧，因此，作为电视发射台的工程技术人员，要善于总结电视发射机激励器的维修经验。
2.激励器的主要功能作为全固态电视发射机的核心零部件，激励器具有自我保护、自我调整的作用，可通过监控计算机控制同步头、微分增益、微分相位、互调失真、激励功放、音中频调制器、视中频调制器、群延时校正等各种指标的调整，极大方便了激励器的调试和维修。
同时还可以将输入的视频信号、音频信号等调制到频道载波中，实现良好的伴音和清晰的图像传输功能。
3.激励器的组成和工作原理激励器内部由音频处理电路、视频处理电路、音中频调制器、视中频调制器、合路器、互调校正和小功率放大电路组成。
音频处理电路和视频处理电路主要是对外部输入的信号进行增益控制、滤波限幅处理，目的是保持信号的稳定性；音中频调制器和视中频调制器是将音频信号和视频信号调制到成高频信号，便于功率放大和高频发送；合路器是将音中频和视中频合成到一个电路通道上，然后在由校正电路对混频后的信号进行校正处理，最后再将混频后的信号送入小功率放大器，放大后的信号送到发射机的功率放大电路。
最后通过滤波处理后送往发射天线。
4.激励器常见故障常见的激励器故障有激励器无输出故障、激励器无视频故障、整机过载故障和激励器失谐故障。

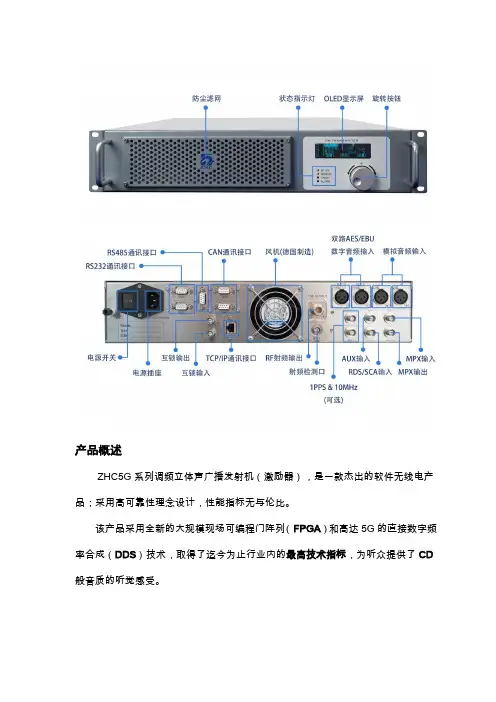

调频激励器
产品概述ZHC5G系列调频立体声广播发射机（激励器），是一款杰出的软件无线电产品；采用高可靠性理念设计，性能指标无与伦比。
该产品采用全新的大规模现场可编程门阵列（FPGA）和高达5G的直接数字频率合成（DDS）技术，取得了迄今为止行业内的最高技术指标，为听众提供了CD 般音质的听觉感受。
该产品由音频接口单元、数字处理及调频调制单元、射频功放单元、人机接口单元、通讯接口单元、时钟同步单元以及供电电源单元等七部分组成。
该机安装于19英寸2U标准机箱内，所有输入输出信号均从后面板引出。
技术特点•全过程数字化处理，达到接近CD音质的完美听觉效果•采用大规模现场可编程门阵列（FPGA）技术进行全过程数字处理•采用高达5G的直接数字频率合成（DDS）技术，使发射机指标达到巅峰•采用高可靠性微处理器（ARM）技术作为主控制器•支持多种音频信号源输入（发射机可按优先级自动选择）：➢两路AES/EBU数字音频信号输入（最高和第2优先级）➢一路模拟立体声模拟音频信号输入（第3优先级）➢一路MPX立体声复合信号输入（第4优先级）➢一路I2S数字音频信号输入（最低优先级）•支持一路RDS或SCA副载波输入•支持立体声导频信号和立体声复合信号19KHz/MPX输出•可升级为调频同步广播发射机•电控AGC控制输出功率零漂移•完善的过流、过压、过温、过功率、驻波比过大报警及保护功能•采用单键飞梭键盘输入•采用OLED实时显示工作参数•具备TCP/IP、RS232、RS485、CAN通信接口及短信猫接口•优质不锈钢材质，19英寸标准机箱，高度2U原理框图主要参数1.RF频率范围87MHz～108MHz 步进10kHz（可定制其他频率）2.载频允许偏差±200Hz3.输出功率0～30W/0～100W/0～300W连续可调4.输出功率稳定度＜±3%（环境温度-10℃～+50℃）5.RF输出阻抗 50Ω6.RF输出连接器 N-50K7.残波辐射＜-80dBc8.寄生调幅＜-55dB9.模拟音频输入阻抗 600Ω，平衡卡侬10.模拟音频输入电平 -12dBm～+8dBm11.AES/EBU输入阻抗 110Ω，平衡卡侬12.AES/EBU输入电平 -60dBFS～0dBFS13.MPX输入阻抗10KΩ,不平衡BNC14.MPX输入电平-15dBm～+15dBm15.音频电平增益 -15dB～+15dB 步进0.1dB16.RDS/SCA输入不平衡BNC17.音频预加重曲线 0μs/25μs /50μs/75μs可选18.立体声信噪比≥92dB，1KHz，100%调制19.总谐波失真＜0.01%，30Hz～15000Hz20.音频频率响应±0.01dB，不加重去重；±0.05dB，加重去重21.立体声分离度≥73dB，30Hz～15000Hz22.左右声道电平差＜0.01dB（100%调制）23.19KHz/MPX输出阻抗600Ω，不平衡BNC24.19KHz/MPX输出电平-15dBm～+15dBm25.散热方式强迫对流26.电源电压 AC90V～AC265V / 47Hz～63Hz27.机箱尺寸19英寸，2U(500mm×484mm×88mm)28.整机重量 15kg29.运行温度 -10℃～+50℃30.相对湿度＜95%其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》。
介绍一种新型调频广播发射机
（ 音频处理器 １ ）
输入阻抗可选择６０ ００或１ｋ ， ０ Ｄ 输入 其频率稳定度＜ｐｍ 调频调制 ｌ ， ｐ 器的 信噪比
（） ４功率放大器
０ Ｂ 控音频衰减器可对输入的Ｒ 频信 ＞８ｄ 。 ／ 暗 我台购置了意大ｇＥＥＯ （ ｄＬＮ Ｓ 意利诺斯 ） 端的可 公司
使得音频信号在－ ２ Ｂ ＋ ｄ １ 生产的Ｅ３０型３ｗ全固态调频发射机， Ｔｏ０ ｋ 经 号进行幅度调整，
关键词 ：调频发射机 性 能特 点 远程监控
１ 前言
上 由 于地势陡峭 上山 路狭窄 弯 ， 道 、 道多 ， 受困扰， 多年来希望能购置到质量好、 功能
全、 体积小的广播电视发射机。 方咨询， 经多
由图２ Ⅱ ＥＧ１０ 百 ， Ｔ ． 激励器主要由音频 波上， 锁相环频率 ０ 集成 合成调制技术， 使调 器、 低通滤波器、 定向耦合单元、 电源系统和 设置和控制都比较容易。 Ｔ － ０ ＥＧ１ 激励器可 ０
立 调制器、 功率放大 频调制器具有良好的 调制跟踪特性， 频率 我台发射机房位于海拔７６ ￣高山 处理器、 体声编码器、 ５ｍ４ ］
设备运 输困 技术维护和安全播出 倍 监控显示系统等组成。 难， 工作
以 便地通过前面板操作， ７—８ Ｈ 方 在８５０Ｍ ｚ ． １ 范 围内 以 ０Ｈ步进对载波频率进行设置， ， １ｋｚ
ｍｍ ３
，
了 幅器， 音频输 限 当 入信 号超过标准电 平，
当出现故障时 立即响应， ， 并做 出适当处
重量仅￣４ｋ， ２ｇ 运输、 安装十分方便。
且调制频偏大于７ Ｈ￣， ５ ｚ 限幅器对输出复合 理。Ｔ－０ ｋ ＥＧ ０ １ 激励器可 通过串 行接口（ ２ ） Ｒ ３ Ｓ２
ZHC618F-1000W-T调频广播立体声发射机
该调频广播发射机采用全新的DSP+DDS全数字化技术的数字调频广播调制板，新一代高效率射频LDMOS功放管和低损耗集总滤波器以及高可靠开关电源等组件，安装于1只2U高的19英寸标准机箱中，减少了普通发射机各部件之间的连接电缆，可靠性更高、操作更简便。
以模块化方式组成体积小巧、性能优越的新型机箱式1KW调频广播发射机。
整机的各项技术指标无与伦比，达到接近CD 音质听觉效果。
该机采用模块化结构便于发射机的维护维修；采用高可靠、宽范围开关电源适合全球电源应用场合；整机SMT贴片以进一步提高整机的可靠性。
技术特点1.高性能、高效率、高可靠性，小体积。
2.整机安装于一只2U高的19英寸标准机箱内，优质不锈钢材质机箱。
3.全过程数字化处理（DSP+DDS），达到接近CD音质的完美听觉效果。
4.模拟音频和数字音频（AES/EBU）可同时输入、可设置数字优先。
5.1KW功放模块使用最新高效率LDMOS管（1400W），采用微带阻抗变换技术，简捷高效一致性好，维修更换方便。
6.功放散热器采用专利技术设计，风阻小、散热面积大，导热效率高。
7.采用德国著名长寿命大风量轴流风机，风量大、保证整机长期稳定运行。
8.功放电源采用高可靠开关电源，冗余量大。
9.开关电源设有过压、过流、欠压、过温、短路、缺相、防雷等保护。
10.发射机机设有VSWR、过功率、过温、过压、过流和防雷等保护。
11.各项技术参数可通过OLED液晶显示屏读取，直观方便。
12.功率控制采用闭环自动增益控制，保证输出功率稳定无漂移。
13.具有TCP/IP和RS232遥控接口，便于实现计算机本地管理和远程监控。
主要技术参数：1.RF频率范围 87MHz～108MHz（可定制其他频率）2.输出功率 0～1000W 连续可调3.输出功率允许偏差＜±10%4.输出功率稳定度＜±1%5.输出阻抗 50Ω6.RF输出连接器 L27/L29/IF457.射频效率 75%以上8.帯内残波＜ -70dB9.高次谐波＜ -65dB10.寄生调幅＜ -50dB11.载频允许偏差±200Hz12.模拟音频输入 -12dBm～+8dBm13.音频电平增益 -15dB～+15dB 步进0.1dB14.模拟音频输入阻抗 600Ω平衡卡侬15.AES/EBU输入阻抗 110Ω平衡卡侬16.AES/EBU输入电平 0.2～10Vpp17.AES/EBU采样率 30kHz～96kHz18.RDS输入不平衡(选择项) BNC 型连接器19.音频预加重 0μs、50μs、75μs20.频率响应±0.1dB 30Hz～15000Hz21.左右声道电平差＜0.1dB（100%调制）22.立体声分离度≥50dB 30Hz～15000Hz23.立体声信噪比≥70dB 1KHz，100%调制24.失真度＜0.1% 30Hz～15000Hz25.供电电源交流单相220V/110V26.散热方式强迫对流27.温度范围 -5℃～+45℃28.机箱尺寸宽（483mm）×高（88mm）×深（440mm）29.整机重量 16kg其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》。
FU618F-500W-C调频发射机
FU618F-500W/C调频广播立体声发射机概述本发射机采用简约设计理念，将1KW调频立体声发射机的激励器和功率放大器、输出滤波器、开关电源等安装于1只3U高的19英寸标准机箱中，减少了普通发射机各部件之间的连接电缆，可靠性更高、操作更简便。
采用最新DSP+DDS全数字化技术的立体声调频激励器，整机的各项技术指标无与伦比，达到接近CD音质听觉效果。
采用大尺寸散热器和3只德国原装高速、长寿命风扇、确保发射机工作在可靠的低温状态。
采用台湾原装明纬宽范围开关电源。
高可靠性、高性能、操作简便、价格低廉。
技术特点●简约设计、一体化结构，高可靠性、操作简便●全过程数字化处理（DSP+DDS），达到接近CD音质的完美听觉效果●模拟音频和数字音频（AES/EBU）可同时输入、数字音频优先●提供最完善的遥控遥测接口及接口协议●完善的过流、过压、过温、过功率、驻波比过大报警及保护功能●大屏幕LCD实时显示工作参数●优质不锈钢材质，3U、19英寸标准机箱技术指标：RF频率范围：87MHz～108MHz步进10kHz（可定制其他频率）AES/EBU输入阻抗：110Ω平衡卡侬输出功率：0～500W连续可调AES/EBU输入电平：0.2～10Vpp输出功率允许偏差：＜±10%AES/EBU采样率：30kHz～96kHz输出功率稳定度：＜±3%SCA输入：不平衡(选择项)BNC型连接器输出阻抗：50Ω音频预加重：0μs、50μs、75μsRF输出连接器：L27K或7/16频率响应：±0.1dB30Hz～15000Hz带内残波：＜-70dB左右声道电平差：＜0.1dB（100%调制）高次谐波：＜-60dB立体声分离度：≥50dB30Hz～15000Hz寄生调幅：＜-50dB立体声信噪比：≥70dB1KHz，100%调制载频允许偏差：±200Hz失真度：＜0.1%30Hz～15000Hz模拟音频输入：-12dBm～+8dBm散热方式：强迫对流音频电平增益：-15dB～+15dB步进0.1dB温度范围：5℃～+40℃模拟音频输入阻抗：600Ω平衡卡侬相对湿度：＜95%海拔高度：＜4500m重量：34KG功耗：1600VA外形尺寸：605mm×483mm×133mm。
常见几款广播电视发射机功能特点比较分析
常见几款广播电视发射机功能特点比较分析文章主要介绍GME1F14、GME1014B、TF520-10KW广播电视发射机的原理，突显各自的功能与设计特点，更易操作，降低维护的难度，标签：调频发射机；电视发射机；调频立体声广播发射机0 引言广播电视做为现代化的大众传播媒介，声图并茂，使人类信息传播得到了空前的扩展。
在广播电视的信息传输中关键技术技术是发射机，需要优质的调频发射系统，发射机（a transmitter circuit）就是可以将信号按一定频率发射出去的装置。
广泛应用于电视，广播，雷达等各种民用、军用设备。
可分为调频发射机，调幅发射机，光发射机等多种类型，本文主要介绍三款常用发射机进行其性能特点比较分析。
1 GME1F14全固态调频发射机全固态调频发射机是调频广播发射机的简称。
主要用于将调频广播电台的语音和音乐节目以无线方式发射出去。
GME1F14全固态调频发射机将音频信号和高频载波调制为调频波，使高频载波的频率随音频信号发生变化，并对所产生的高频信号进行放大，激励，功放和一系列的阻抗匹配，使信号输出到天线，发送出去的装置。
调频广播电台是由音频播控设备、传输设备、调频发射机及发射天馈线组成。
覆盖范围大的电台需要配匹发射功率大的调频发射机、高增益的发射天线并架设在离地面高的地方；反之则需要配匹发射功率小的调频发射机、增益合适的天线并架设在合适的高度上，延边广播电视转播台设在海拨1034米天宝山上。
1.1 GME1F14工作原理GME1F14调频发射机由激励器，功放，滤波器，定向耦合器，电源分配系统，控制系统，制冷系统构成。
激励器采用进口的30w调频立体声激励器，用户根据的要求可以采用1个或者2个激励器，采用两台激励器可以提高发射机的安全可靠性。
1.2 GME1F14特点调频发射机采用进口高性能激励器，可以采用2个激励器主、备切换工作，可靠性高；功放采用进口大功率市场效应晶体管，并结合公司纽绞线正交电桥专利技术，在功放中设置了过热，过激励器，过载等保护功能，使功放的效率高，稳定可靠；采用电路板热插拔，维修方便。
30W~300W数字调频广播立体声发射机
ZHC618F系列调频立体声广播发射机（激励器），是一款优秀的软件无线电产品，性能指标卓越。
整机采用全新的数字信号处理（DSP）和直接数字频率合成（DDS）技术，凭借数字处理技术的优势，它为用户提供接近CD音质的完美听觉感受。
ZHC618F系列调频立体声广播发射机（激励器）由主控显示、音频接口、数字信号处理、功率放大、遥控遥测接口以及电源六部分组成。
该机安装于19英寸2U 标准机箱内，所有输入输出信号均从后面板引出。
技术特点●全过程数字化处理，达到接近CD音质的完美听觉效果●采用全新550MHz数字信号处理（DSP）技术●采用1000MHz直接数字频率（DDS）合成技术●采用高可靠片上系统（SOC）微处理器技术●支持AES/EBU标准数字音频输入●支持SCA或RDS副载波输入●电控AGC控制输出功率零漂移●完善的过流、过压、过温、过功率、驻波比过大报警及保护功能●大屏幕LCD实时显示工作参数●具备TCP/IP、CAN和RS232通信接口及短信猫接口●优质不锈钢材质，防尘滤网，2U、19英寸标准机箱内部结构图主要技术参数1.RF频率范围 87MHz～108MHz 步进10kHz（可定制其他频率）2.输出功率 0～5W/0～30W/0～100W/0～300W 连续可调3.输出功率允许偏差＜±10%4.输出功率稳定度＜±3%5.输出阻抗 50Ω6.RF输出连接器 N-50K(L16)7.帯内残波＜ -70dB8.高次谐波＜ -60dB9.寄生调幅＜ -50dB10.载频允许偏差±200Hz11.模拟音频输入 -12dBm～+8dBm12.音频电平增益 -15dB～+15dB 步进0.1dB13.模拟音频输入阻抗 600Ω平衡卡侬14.AES/EBU输入阻抗 110Ω平衡卡侬15.AES/EBU输入电平 0.2～10Vpp16.AES/EBU采样率 30kHz～96kHz17.SCA输入不平衡(选择项) BNC 型连接器18.音频预加重 0μs、50μs、75μs19.频率响应±0.1dB20.左右声道电平差＜0.1dB（100%调制）21.立体声分离度≥50dB 30Hz～15000Hz22.立体声信噪比≥70dB 1KHz，100%调制23.失真度＜0.1% 30Hz～15000Hz24.散热方式强迫对流25.电源电压 AC90V~AC260V 47Hz~63Hz26.机箱尺寸 19英寸,2U（500mm×484mm×88mm）27.整机重量 13kg28.运行环境温度 -5℃～+45℃29.相对湿度＜95%其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》。
成广300w电视发射机反射过大无法开机故障检修一例
技术维护一、引言随着时间的推移，龙胜县级维护站成广300W电视发射机自2007年开始使用以来，由于长时间地连续运行，该发射机日益老化，故障及不稳定也随之增多。
二、故障现象无线枢纽台值班人员通过广西广播电视无线台站设备运行管理系统监控发现龙胜县级维护站一台成广300W电视发射机备机（24频道中央七套）无法正常开机上功率，随后部门技术人员现场抢修时发现该电视发射机刚开机时整机输出功率正常增加，但当整机输出功率数显Po增加到230W左右时，反射功率突然上升到3W，面板的“反射保护”指示灯亮红灯报警，然后发射机整机反射保护，输出功率为0W。
三、发射机基本原理成广300W电视发射机组成方框图如图1所示，每台发射机由激励器、功放系统、电源系统及电视载频偏置控制器等部分组成。
该电视发射机采用中频调制，图像伴音共同放大方式，视频全电视信号和音频信号送入中调器，分别进行38MHz调幅(AM)和31.5MHz调频(FM) 调制，已调中频信号混合后与高频本振信号混频，变为发射频道射频信号，经多级放大最后得到300W同步顶功率输出。
四、故障分析及处理过程该电视发射机整机采用嵌入式微机监控系统和直观的液晶显示，利用RS485串行通讯接口，实现发射机的远程监控，该发射机还设计有多种保护功能，具有断视频保护、视频AGC、防尘、过流、过压、过热、驻波比过大等保护系统和完善可靠的避雷措施。
由反射功率突然上升到3W，然后发射机整机反射保护，输出功率为0W这一故障现象可初步将故障定位在天馈系统、输出监测电路或者是保护电路这三个关键部位。
技术人员首先将电视发射机的RF输出断开，直接连接到假负载后再给发射机通电测试，测试结果发现该故障依然存在，而且故障现象也基本一致。
随后技术人员用AV3680A天馈线测试仪单独对天馈系统的传输特性进行测量，测量结果如图2所示，整个天馈系统的驻波比为1.159，这说明天馈系统的传输特性良好，由此可将电视发射机的故障定位进一步缩小在输出监测电路或保护电路，保护电路实物图如图3所示。
FM618全固态调频发射机开关控制的自动化改造
程佳 宾
内蒙古广播 电影 电视局直属台技术部 副科长 工程 师
边 玉 森 内 蒙古 人 民广 播 电台技 术 中心 高 级 工 程师
６ － ７
－
内蒙古广 播 与 电视 技术 上 ，用其 另一头 进行 焊接 。 在大功率 电烙铁 与电源之 间串联大 瓦数灯泡 、整 流 二极 管或 电容 器 ，可 以直 接 降低 电烙 铁 的供 电 电
压 ，从 而达 到 降低烙 铁 头 工作温 度 的 目的 。采 取这 种 方法 降温 ，必须根 据 所有 电烙 铁功 率 、 电 网电压
第 ２ 卷 ７
当容量 的 电容 器 与大 功率 电烙 铁 串联 ，也 能获 得相
应的效 果。例 如 ，７ 电烙铁 与 ３ 电容器 （ ５ ｗ ～５ 耐 压 ４ ０Ｖ）串联后 ，功率可 降至 ２ －４ 左右 。 ０ ０ ０Ｗ 以上 只是 本 人对 电烙铁 的使用 技巧 的一些认 识 ，
【 关键 词 】Ｂ － １ Ｔ 时控 器 构 成 功 能 Ｇ ３ ６
１ 时控 系统 的微 电脑化 在 广 播 发 射 系 统 中应 用 的必 要 性
国家和 自治 区非 常重 视广 播 电视 的 无 线覆 盖 工
作 ，把收 听、收看好无线广播 电视作为农牧 民群众的
一
２ Ｇ ３６ Ｂ 一 １ Ｔ微 电脑 时控 开 关 系 统 的构 成 及 功 能
内蒙古广播与 电视技术 ２ １ 年 第 ２ 卷 第 ３ ６ ～６ ００ ７ 期 ７ ７
ＦＭ６ 固态 调 频发 射机 开 关 控 制 — １ ８全
｜ 一 一 黎懿甏 一 一 罄 ｜
峨
０ ０ ８ １ ５ ０
呼和 浩特 市 ０ ０ ８ １ ５ ０
顾 占明 ， 程 佳 宾 ， 边 玉 森
调频频段数字音频广播(FM-CDR)发射机的的原理分析
调频频段数字音频广播（FM-CDR）发射机的的原理分析■贵州省广播电视局七六一台：罗正明【摘要】调频频段数字音频广播系统（CDR）自主知识产权的标准体系，该系统实现了模拟调频广播、FM-CDR 全数字广播、模拟调频和数字同播等三种工作模式。
【关键词】FM-CDR；发射机 ；激励器；功率放大器；线性；非线性1. 前言CDR(C hina D igital R adio)是中国自主研发的新一代数字广播技术，经过多年不断的努力，取各家之长，结合相关技术领域最新的成果，创造性的建立了具有我国调频频段数字音频广播系统（CDR）自主知识产权的标准体系，于2013年8月正式作为国家广电总局行业的标准。
2. 系统原理地面覆盖网络使用一个调频广播频率，以模拟和数字同时播出的方式进行传输覆盖。
该系统可以实现模拟调频广播、FM-CDR全数字广播、模拟调频和数字同播等三种工作模式。
模数同播时，可通过调整模数功率比来设置模拟调频广播和数字广播的发射功率。
因而，在今后相当长的一段时期内，CDR数字广播信号将会与模拟广播信号共存同播。
调频频段数字音频广播工作在现有的FM模拟发射的频率上，并在保护频带内进行工作，不影响现有的频率规划，支持与FM模拟同台、同频、同发射机播出，可通过子带捆绑实现传输容量扩展（最高可达3Mbps），可支持多媒体数据广播，调频频段数字音频广播系统由节目内容统一集成、卫星传输分发、地面模数同播发射等部分组成。
发射系统采用模数同播的方式，使用现有中国之声（中-1）模拟调频广播频率、安装一套调频频段数字音频广播发射系统，同时播出1套模拟调频广播节目和3套数字音频广播节目。
3. FM-CDR发射机FM-CDR发射机主要由FM-CDR激励器和线性功率放大器等组成。
FM-CDR发射机使用现有中1模拟调频广播发射机的功率和频率，采用模数节目同播方式，同时播出1套模拟音频广图一 FM-CDR发射机原理图图二 频谱图播和3套数字音频广播节目。
数字调频激励器使用说明书(v4[1].3)
![数字调频激励器使用说明书(v4[1].3)](https://img.taocdn.com/s3/m/6722945b3c1ec5da50e27033.png)
调频广播激励器使用手册目录安全须知1 概述 ------------------------------------------------------3 2〃电气描述 --------------------------------------------------3 3〃显示 ------------------------------------------------------3 4〃技术规格 --------------------------------------------------3 5〃测试仪器 --------------------------------------------------5 6〃测试及维护 ------------------------------------------------5 7〃功能框图 ---------------------------------------------------7 8〃面板功能说明 ----------------------------------------------8 9〃使用说明 --------------------------------------------------11 10〃软件使用说明 ----------------------------------------------12 11〃一般故障检测 ----------------------------------------------22安全须知1.请阅读下列安全注意事项，以避免人身伤害事故，并防止本产品或与其相连的任何产品受到损坏。
2.只有合格技术维修人员在具备测试仪器的情况下才可进行行维修，否则可能使故障扩大，造成更大的损失。
3.防止火灾或人身伤害．．．．．．．．．a.使用适当的电源线。
不适当的电源线，将导致火灾或人身伤害。
陕西广播设备厂调频发射机四次应急改造
53有线技术欢迎投稿：@2008年第21期◎山东省广播电视局蒙山台郎东风、韩照训陕西广播设备制造厂生产3KW （包括５KW 、10KW ）调频发射机，采用日本NEC 公司的HPB-1210激励器，对载波直接调频，应用锁相稳频和频率合成技术，使该厂的系列产品的性能和指标都得到极大地提高。
由激励器直接推动100W 宽带功率放大器（BLF-177场效应管，输出功率最大150W ）。
经末级功放4CX 5000A 电子管放大后，输出功率可达到3K W 。
激励器测量选择开关损坏后应急改造激励器测量选择开关S104灵巧、精密。
由于该设备作为主机工作已经十多年了，随着值班人员的巡机、抄表的频繁使用此开关已经损坏四、五年了，由于此激励器是日本NEC 公司原装生产的，当此开关损坏以后，多次与陕广联系，厂方答复没有此备件，在国内市场上也找不到此器件。
此开关直接影响值班人员随时掌握激励器的工作状和测量数据，不能及时发现激励器工作状态的异常变化和事故隐患。
为了彻底消除影响安全播出的事故隐患，首先分析查看此元件的工作原理，看是否能找到合适的元件替代或改造。
从外观上看这种元件以前没见过，不知此开关内含什么功能，拆下激励器，通过每转一档对各个引脚进行测量、记录、分析和实现的功能判定，此开关相当于12×2的双连开关，只要找到类似功能的双连开关就可以代换。
在找到类似功能的双连开关后，决定动手替换。
首先将原来开关各管脚引线作上标记，并画了一个连接草图，开始拆除损坏的器件。
此开关面板固定、转轴连接、线路板焊接非常特殊，转轴连接固定用内六棱镙丝，找来各种专用工具也没能拆下来，最后用大型剪线钳把转轴剪断；由于线路板上管脚引线多，整体除锡时容易损坏线路板，导致铜皮脱落发生开路、短路故障；就用锯条、偏口钳将器件分割成若干份，将每个引脚单独焊下。
因原固定位置和线路板距离太近，此双连开关原来位置上放不下，必须重新打孔固定；根据所作标记和草图将原激励器开关的各脚与代换的双连波段开关各脚一一对应接好，将代换的波段开关第一联的⑧脚与第二联的②、③、⑤、⑥、⑦脚相连并且接地，检查无误后，上好盖板上机试机，开机后没有发现异常，多年遗留的问题就解决了。
FM618全固态调频发射机开关控制的自动化改造
系 统 由 ｌ Ｗ 全 固态调 频 发 射 机 和 Ｂ 一３ ６ ｋ Ｇ １ Ｔ 微 电 脑 时控 器 电 路 组 成 。
２ ＦＭ ６ ８全 固 态 调 频 发 射 机 的 构 成 和 ＢＧ 一 ．１ １
无 线 覆 ｉ Ｔ＠ ， 收 听 ， 看 广 播 电 视 作 为 农 牧 民群 把 收 众 的一 项 公 共 文 化 权 益 来 抓 ， 入 巨 资 全 面 推 进 “ 投 村 村 通 ” 程 和无 线 覆 盖 工 作 。 对 日益 严 重 的安 全 播 工 面
出 形 势 和 强 化 安 全 播 出 的要 求 ， 升 技 术 水 平 、 强 提 加 技 术 队 伍 建 设 、 进 设 备 的 性 能 和 工 作 效 率 已 经 成 改
组 成 ， 电 源 由 后 机 箱 电源 开 关 控 制 。 装 之 前 先 将 其 改 功 放 电 源 控 制 开 关 置 于 闭 合 状 态 ， 励 器 电 源 开 关 激
为 各 个 盟 市 、 县 广 播 电 视 技 术 部 门 的 一 项 根 本 性 旗 的任 务 。 各 基 层 台 站 正 在 实 施 或 者 计 划 实 施 的 广 播
电视发射 系统 的 自动控 制 问题 就显 得尤 为 重 要 了 。 随 着 科 技 的 发 展 以 及 各 基 层 台 站 技 术 水 平 和 能 力 的
液ห้องสมุดไป่ตู้晶 显 示 屏 左 下 方 出 现 “ Ｏ ” 样 （ 示 第 一 次 开 １Ｎ 字 表 启 时 间 ） 再 按 “ 星 期 ” 、 校 时键 ” “ 分 ” ， ， 校 键 “ 和 校 键 输 入所 需开 启 时间 ； 再 按一 下“ 时”下转第 ６ ④ 定 （ ０页 ）
FU-05B FM无线调频广播发射机使用说明书
如图所示：用于连接外置音源的音频线,接于” AUDIO ” 接 口 上 . 应 选 用 屏 蔽 性 能 较 线 的 音 频 线,3.5mm 插头.
第4页
③连接话筒
④开机
4.2、功率及频率设置 ①功率调整
连接于”MIC”插口上. 与音频线一样,选用屏 蔽性能较好的线材,插头为 3.5mm .(注意:话筒适用 类型为驻极话筒。
FU-05B 调频广播发射机使用说明
目录
一、概述 二、主要技术参数 三、产品功能介绍 四、操作步骤
4.1 操作步骤 4.2、功率及频率设置 五、注意事项 六、保修 七、发射距离参考 八、产品清单
第1页 第2页 第3页 第4页 第4页 第5页 第6页 第6页 第7页 第8页
一、概述
本机采用进口自日本 ROHM 公司的新一代 FM 调频立体声无线芯片 BH1415F，外观精 良，外壳全铝制，屏蔽性能极佳。由于 BH1415F 内集成了 PLL 频率锁相环、音频预加重、 限幅和低通滤波电路，因此发射频率稳定、音质一流，立体声分离度高，性能比其他论坛采 用 ROHM 公司上一代产品(BA1404)制作的发射机更加优异。非常适合各大院校、生活小区、 村镇及需要高保真大功率发射音频信号的场合使用。
第2页
三、产品功能介绍
1 音频音量调节：通过左右旋转调节音频音量大小。
2 音频输入口：3.5mm 接口，输入音频设备，例如：MP3、手机、电脑、DVD 等。
3 开/关机
4 频率调频“+”
5 频率调频“-”
6 麦克风输入口：连接麦克风（驻极体电容麦）。
7 麦克风音量调节：通过左右旋转调节麦克风音量大小。
8 电源插孔：电源输入，12V 2A
9 天线接口：BNC-K
检修调频发射机故障实例
检修调频发射机故障实例作者：郭胜强来源：《科学与财富》2018年第12期摘要：调频立体场广播发射机主要由调频激励器、功放盒及电源三部分组成。
因此，发射机的日常维护检修也主要集中在这三部分。
本文针对实际工作中遇到的调频发射机检修故障实例进行分析，简要概述了调频广播发射机故障的检修方法。
关键词：故障检修；调频发射机；实例1、巡机发现吉兆3kw （105.1M）调频发射机出现功率下跌的故障，检查发现Pa01无工作电压，无功率输出，PS显示均正常，怀疑接插处接触不好，拔下高频功放（Pa01和Pa02为一体），再插上故障依旧。
关闭激励器后，发射功率LED显示屏无法回到零，反射功率LED 显示数字正常，开电源不能自动开机。
停机后拔下功率Pa01和Pa02对调后发现显示电源Pa02的D48无，Pa01的显示D48正常，该吉兆机的Pa01和Pa02公用一个48V开关电源（SPS2500VH/B2），这说明一定是该功放损坏，而不是尾板故障。
打开功放盒检查是电路板37脚电源铜箔断线，我在断裂处二端铜箔上刮漆清理上锡后焊接，插上重启发射机工作正常。
考虑试机情况，激励由3.9W降至3.5W。
这是吉兆功放较普遍存在的故障。
2、吉兆3kw（105.1M）调频发射机发射功率数码指示不灵，即输出功率LED码的数值缓慢上升，约4小时后能升至正常。
关机时其数码值也是末位逐位下降的，但其下方的显示参数指标的LCD屏的操作指示一直正常。
把CCU（主控小盒）和上端面板指示盒卸下，拔下LED 码管的连线重新连接，检测FWD和Ref监测口电路正常。
重新开机正常。
3、修复吉兆3kw（95.4M）功放Pa01的尾板损坏（37脚供电线路断裂）故障。
巡机时调频发射机出现故障下跌，检查发现Pa01无功率，无电压输出。
停机关闭激励器后，拔下功率Pa01和Pa02线路对调后发现Pa02的电源D48有，Pa01的电源D48无，因 Pa01和Pa02公用一个48V开关电源（SPS2500VH/B2），这说明该功放通道损坏一定是功放尾板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FU618F系列5W/30W/100W/300W调频广播发射机(激励器)
概述
FU618F系列调频立体声广播发射机（激励器），是一款优秀的软件无线电产品，性
能指标卓越、高可靠性设计。
整机采用全新的数字信号处理（DSP）和直接数字频率合
成（DDS）技术，凭借数字处理技术的优势，它为用户提供接近CD音质的完美听觉感受。
技术特点
1.全过程数字化处理，达到接近CD音质的完美听觉效果
2.采用全新550MHz数字信号处理（DSP）技术
3.采用1000MHz直接数字频率（DDS）合成技术
4.采用高可靠片上系统（SOC）微处理器技术
5.支持AES/EBU标准数字音频输入
6.支持SCA副载波输入
7.电控AGC控制输出功率零漂移
8.完善的过流、过压、过温、过功率、驻波比过大报警及保护功能
9.大屏幕LCD实时显示工作参数
10.标准RS232/485串行通讯遥控遥测接口
11.优质不锈钢材质，2U、19英寸标准机箱
技术指标：
RF频率范围：87MHz～108MHz步进10kHz（可定制其他频率）AES/EBU采样率：30kHz～96kHz
输出功率：0～5W连续可调SCA输入：不平衡(选择项)BNC型连接器
输出功率稳定度：＜±3%（环境温度-5℃～+45℃）音频预加重：0μs、50μs、75μs
输出阻抗：50Ω频率响应：±0.1dB
RF输出连接器：N-50K左右声道电平差：＜0.1dB（100%调制）
带内残波：＜-70dB立体声分离度：≥50dB30Hz～15000Hz
高次谐波：＜-60dB立体声信噪比：≥70dB1KHz，100%调制
寄生调幅：＜-50dB失真度：＜0.1%30Hz～15000Hz
载频允许偏差：±200Hz散热方式：强迫对流
模拟音频输入：-12dBm～+8dBm电源电压：AC90V～AC265V47Hz～63Hz
音频电平增益：-15dB～+15dB步进0.1dB机箱尺寸：19英寸,2U（500mm×484mm×88mm）
模拟音频输入阻抗：600Ω平衡卡侬整机重量：18kg
AES/EBU输入阻抗：110Ω平衡卡侬运行环境温度：-5℃～+45℃
AES/EBU输入电平0.2～10Vpp相对湿度：＜95%。
