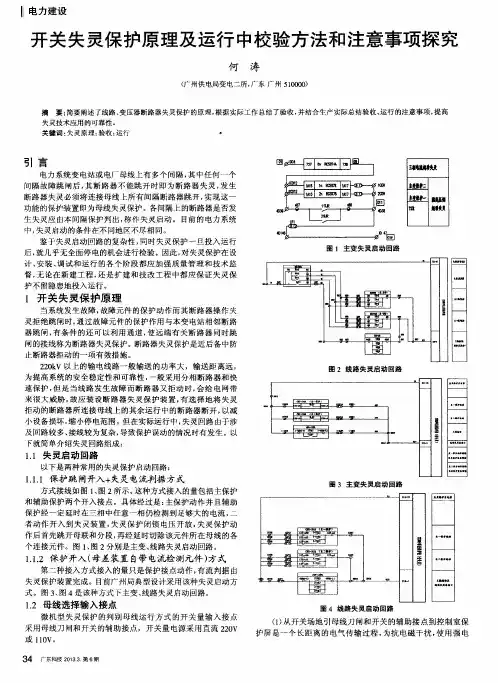

主变失灵保护启动回路原理示意图
主变失灵保护启动回路原理示意图
+24V
（BP-2B 电源）
复合电压动作
解除失灵复压
I
母失灵出口
失灵出口短延时跳母联
失灵出口长延时跳I 母
复合电压动作
解除失灵复压
II 母失灵出口失灵出口短延时跳母联
失灵出口长延时跳II 母
说明：TJR1：1号主变第一套978保护出口跳闸信号，开关跳开时瞬时返回，实际是通过光隔开入； TJR2：1号主变第二套978保护出口跳闸信号，开关跳开时瞬时返回，实际是通过光隔开入； 1LP19：1号主变第一套978保护启动失灵；2LP19：1号主变第二套978保护启动失灵； 8LP21：RCS-974保护装置失灵启动；8LP22：RCS-974保护装置解除复合电压； LP552：母差屏1号主变失灵启动；LP75：母差屏1号主变解除复合电压闭锁； 1G ：25011闸刀辅助接点；2G ：25012闸刀辅助接点；
LJ1、LJ2、LJ0分别为RCS-974保护装置中失灵启动过流、负序过流、零序过流动作接点； SLQD2：1号主变失灵启动短延时（解除复压）；SLQD1：1号主变失灵启动长延时（失灵启动），实际是通过光隔开入；
T1：BP-2B 失灵出口短延时；T2：BP-2B 失灵出口长延时；
动作过程：失灵保护动作后经短延时（0.5秒）解除复压，长延时(0.8)秒去启动BP-2B 装置中的失灵保护。BP-2B 保护装置中的失灵保护启动后，经短延时（0.3秒）去跳母联，长延时（0.6秒）去跳开相应母线所有元件。
瓦斯保护为什么不去启动失灵保护？
答：由于瓦斯保护的接点动作后，当开关跳开不会迅速返回，可能造成失灵保护误动作，所以瓦斯保护不去启动失灵。
第一套978第二套978（974电源）
