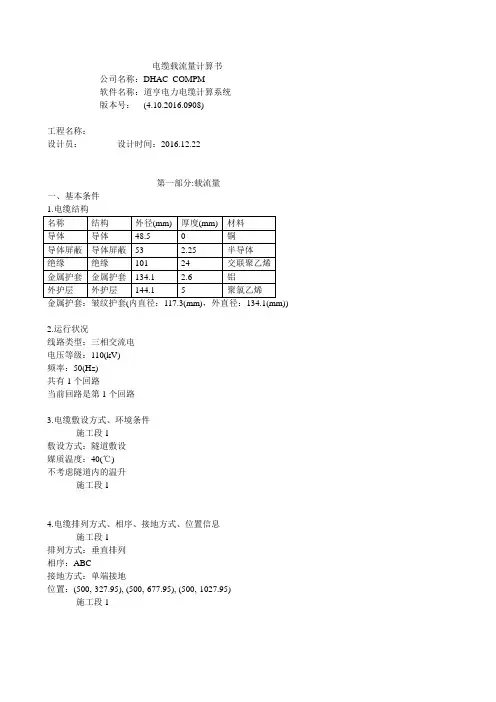

电缆载流量计算书公司名称：DHAC_COMPM软件名称：道亨电力电缆计算系统版本号：(4.10.2016.0908)工程名称：设计员：设计时间：2016.12.22第一部分:载流量一、基本条件2.运行状况线路类型：三相交流电电压等级：110(kV)频率：50(Hz)共有1个回路当前回路是第1个回路3.电缆敷设方式、环境条件----------施工段1----------敷设方式：隧道敷设媒质温度：40(℃)不考虑隧道内的温升----------施工段1----------4.电缆排列方式、相序、接地方式、位置信息----------施工段1----------排列方式：垂直排列相序：ABC接地方式：单端接地位置：(500,-327.95), (500,-677.95), (500,-1027.95) ----------施工段1----------二、载流量计算所有回路、所有施工段的载流量结果汇总表(考虑环境温升\不考虑环境温升)(A)：施工段11、交流电阻(1)最高温度下的直流电阻()[]201200-+⨯=θαR R'求得：R'=1.44086e-005(Ω/m)(2)集肤效应因数s s k R'f πx 72108-⨯⋅= 4480192s s s x .x y +=求得：X s 2=3.79382Y s =0.0707225(3)邻近效应因数p p k R'f πx 72108-⨯⋅=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+++⎪⎭⎫ ⎝⎛⨯⎪⎭⎫ ⎝⎛+=27080192181312080192442244.x .x .s d .s d x .x y p p c c p p p不等距时21s s s ⋅=求得：X p 2=3.22693Y p =0.00366388(4)交流电阻求得：R=1.54804e-005(Ω/m)2、绝缘损耗(1)导体电容求得：C=2.15389e-010(F/m)(2)绝缘损耗求得：W d =0.277162(W/m)3、金属套和铠装中的功率损耗(1)最高工作温度下电缆单位长度金属套或屏蔽的电阻求得：单位长度金属套或屏蔽的电阻R s =3.3457e-005(Ω/m)(2)最高工作温度下电缆单位长度铠装的电阻已知：无铠装层。
220kV电缆电缆载流量计算书
Sc=2500mm 2导体直径 dc=61.9mm tic=2.0mm 导体屏蔽直径 Dic=66.4mm ti=24mm Di=114.4mm tiu=1.0mm Du=116.4mm tih=5.0mm Dh=126.4mm til=2.8mm Dl=147.0mm te=5.0mm De=157mm运行系统：三相交流系统,双回路,金属护套单点接地或交叉互联敷设条件：直埋土壤，平行排管敷设导体运行最高工作温度 θc=90℃环境温度：土壤中 θh=26℃标准环境温度θ0=20℃直埋环境热阻系数 1.2Km/w2 导体交流电阻已知：20℃导体直流电阻 R0=0.0000073Ω/m导体温度系数α=0.00393电缆允许最高工作温度θc=90℃最高工作温度下导体直流电阻由下式给出： 各参数值代入，计算得：R'=9.308E-06Ω/m 2.2 集肤效应因数电源系统频率f=50HzKs=0.435Ω/m·HzXs 2=8·π·f·10-7·Ks/R'Xs 2=5.8726集肤效应因数Ys由下式给出：各参数值代入，计算得：Ys=0.15712.3 邻近效应因数Kp=0.37S=350mm(平行排管敷设电缆间距）Xs 2=8·π·f·10-7·Kp/R'Xp 2=4.995Ω/m邻近效应因数Yp由下式给出：对于三根单芯电缆，按平行排列方式：Yp=Yp=0.01122.4 交流电阻220kV电缆工程技术参数计算YJLW03 127/220kV 1×2000mm 2电缆载流量计算书1. 基本条件铝套直径1.2 电缆敷设方式、环境条件和运行状况1.1 电缆结构绝缘直径绝缘屏蔽厚度绝缘屏蔽直径标称截面 导体屏蔽厚度绝缘厚度 肤效应及邻近效应有关，各参数计算如下。
R'=R0[1+α（θc-θ0）]Ys=Xs 4/（192+0.8*Xs 4）缓冲层厚度缓冲层直径 电缆额定载流量计算，即GB/T 10181-20001.3 计算依据铝套厚度PE外护套厚度PE外护套直径 导体损耗主要涉及到导体的交流电阻。
高压电缆截面选择计算书
高压电缆截面选择计算书(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电缆截面选择计算1.计算条件A.环境温度：40℃。
B.敷设方式：穿金属管敷设；金属桥架敷设；地沟敷设；穿塑料管敷设。
C.使用导线：铜导体电力电缆6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=3）载流量的校正系数K=K1×K2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 1kV PVC绝缘电力电缆载流量表表3 1kV XLPE绝缘电力电缆载流量表短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
电缆载流量计算书
电缆载流量计算书2023/1/27量计算使用条具体计交流电 R=R＇R ＇=R 0［1+其中:其中：d c:导体s:各导对于分2.介质损耗W d的W d=ω其中：ωC:电容U0:对地其中：ε=2.3 D i为绝缘 d c为内屏3.金属屏蔽损λ1=λ1＇ 其中：λ1λ1〃为λ1〃的计算：其中：ρ：金R：金属D：金属t：金属D oc：皱D it：皱2b.平行排列时1)中心电缆△2=0其中：2)外侧滞后相损耗λ2 λ2=05热阻的计算5.1热阻T 1的计算热阻ρT1 — dc— 导体t 1— 导体5.2热阻T 2的计算 热阻T 2=05.3外护中：t s -ρT3-外5.4外部热阻T 4计5.4.1空气中敷其中：D e *：电 h:令，求出为止，此时的当空气中敷设5.4.2土壤中敷5.4.2.1管道敷5.4.2.1 .1电缆其中：U 、V和Y D e 为电缆 θm 为电缆5.4.2.1o 为管道 D d为管道ρT4为管5.4.2.1.3管道 系数其中：N 为管道ρe管道ρc为水泥其中：x其中：L为地表D e 为电缆k T4为系5.4.2.2其中：p根电缆其它参2.交联电缆非2.1金属屏蔽的绝热状态下短式中:I AD 为绝 t 为短路34.29kAK 为常数, S 为金属θf短路θi短路β为常金属屏蔽的截 式中：D in 92.8mmD oc 为铝103.4mmt s 为铝护 2.3mm当电缆处于非式中：σ2，σ3 2.4, 2.4ρ2，ρ3为金属 3.5, 3.5σ1为金属屏蔽 2.5δ为金属屏蔽 2.3F为常数，一因此因数ε=1.1044 式中：t为金属屏蔽非绝I=I AD×ε=37.87kA式中：I为2.2导体非绝热绝热状态下短=99.13k这里，考虑到非绝热=1.01式中：X、s为导体t为时间导体非绝热状=100.16kAXLPE电缆连续载流量主要计算参数数据表。
高压电缆截面选择计算书(借鉴资料)
电缆截面选择计算1.计算条件A.环境温度：40℃。
B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。
C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。
电气专业计算书
电气专业计算书住宅楼电气专业计算书选用箱式变电站。
变压器Se：400KV AI js=23A进户电缆选用：YJV22-3x70mm2进户负荷开关：FLN36-12D/125A-20电流互感器：50/5A低压部分：（0.4仟伏）一、变压器的选择：住宅用电负荷: Pe=482KW Kc=0.4 Pjs=193KW其他用电负荷: Pe=132KW Kc=0.8 Pjs=106KW用电总负荷: ∑Pjs=298KW电容器补偿：Q补=120Kvar补偿后：COSφ=0.94 Sjs=298÷0.94=316KV A选择1台SC9-10KV/0.4KV-400KV A变压器变压器的负载率：η=316÷400=79%二、应急发电机的选择：用电负荷: Pe=133KW Kc=0.8 Pjs=106KW 选择一台DY100B 双电源切换开关选择：BYQ2-225配出电缆：ZR-YJV-0.6KV-3x70+1x35 SC80三、低压母线配电回路的选择：(正常母线)1、1单元2~7层住宅用电（WL1）：Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 2、1单元8~14层住宅用电（WL2）：Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 3、消防泵（WL3）：Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 4、2单元2~7层住宅用电（WL5）：Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 5、2单元8~14层住宅用电（WL6）：Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 6、1单元电梯（WL7）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 7、2单元电梯（WL8）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 8、1单元屋顶用电（WL9）：Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、2单元屋顶用电（WL10）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、潜污泵（WL11）：Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 11、消防控制室（WL12）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 应急母线1、生活泵（WE1）：Pe= 37KW Kc=1 COSφ=0.8 Ijs=72A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 2、消防泵（WE2）：Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 3、1单元电梯（WE3）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 4、2单元电梯（WE4）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 5、室外园林照明（WE5）：Pe= 20KW Kc=1 COSφ=0.8 Ijs=38A断路器选择：NZM6-63电流互感器：100/5A6、楼梯间及架空层照明（WE6）：Pe=12KW Kc=1 COSφ=0.8 Ijs=23A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-3x6 SR,FC,SC32 7、潜污泵（WE7）：Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 8、2单元屋顶用电（WE8）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、1单元屋顶用电（WE9）：Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、消防控制室（WE10）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 其他配电箱负荷计算见相应系统图。
电缆截面选择计算书
电缆截面选择计算书电缆截面选择计算书是电力工程中一项非常重要的计算任务，其基本目的是确定电缆所需的最佳截面积，以确保电缆安全可靠地传输所需的电能。
这项计算任务需要综合考虑电气负荷、传输距离、电压水平以及其它多种参数因素，因此需要进行比较精确的计算和分析。
本文将为读者介绍电缆截面选择计算书的基本概念、计算原理、应用范围及实际应用过程中需要注意的事项等方面的内容。
一、电缆截面选择计算书的基本概念电缆截面选择计算书通常是工程师或技术人员编制的针对具体电力工程项目的计算方案。
这个计算方案中包括了电缆所应承担的最大电流负荷，电缆的电学特性，电缆长度，电气系统的工作电压及功率因数等多个参数。
通过对这些参数进行详细分析和计算，能够得出针对该工程项目的最佳电缆截面配置方案。
针对电缆的截面选择计算工作，核心的计算公式主要包括：$$I_{th}=\frac{K\cdot n\cdot\eta}{D}\left(\frac{T_{ambient}+T_{cable}}{2}\right)^{\alpha}$$ $$S = \frac{\sqrt{3}K_2R_{con}}{\Delta U}$$其中$I_{th}$是电缆的最大允许电流负荷；$K$是电缆绝缘材料的物理常数；$n$是电缆绕组数目；$\eta$是电缆的绕组功率因数；$D$是电缆直径；$T_{ambient}$是环境温度；$T_{cable}$是电缆温度；$\alpha$是温度系数；$S$是电缆的最小截面面积；$K_2$是工程常数；$R_{con}$是电缆的电阻；$\Delta U$是电缆运行的电压降。
二、电缆截面选择计算书的应用范围电缆截面选择计算书主要适用于各种电力工程项目中需要采用电缆进行电力传输的情况。
比如，电缆在楼宇、电站、电力建设工程中应用广泛。
工程师可以根据这些电力工程项目需要，编制出不同的电缆截面选择计算书。
如果在电缆截面选择计算书应用过程中遇到问题，可以结合具体情况参考电缆生产厂家提供的技术手册，进一步明确计算过程，达到更加准确的结果。
电线电缆电性能计算书
电线电缆载流量计算书电缆基本结构参数和结构图一、产品结构图绝缘半导电阻水带铜丝疏绕屏蔽35kV 电缆结构图无卤低烟阻燃外护套紧压铜导体绝缘阻燃玻璃丝带绕包无卤低烟阻燃内护套直流1500V 电缆结构图二、电缆结构表表1：35kV电缆结构参数表表2：直流1500V电缆结构参数表交联聚乙烯绝缘35kV 1×500mm 2电缆连续负荷载流量的计算第一节 电缆电气性能参数的计算1.电阻（计算依据JB/T 10181.1中2.1规定） 1.1 额定工作温度下线芯直流电阻)]20(1['R''R -⨯+⨯=θα其中：'R'——20℃导体直流电阻.取国标要求（0.0366Ω/km ）； α——导体电阻温度系数.取0.00393 1/℃； θ——电缆线芯允许最高工作温度,取90℃。
'R =0.0366×[1+0.393×(90-20)] ×10-3=0.04667×10-3Ω/m1.2额定工作温度下导电线芯有效电阻的计算1.2.1集肤效应因数 448.0192ss s X X y ⨯+= 式中，s s k R fX ⨯⨯⨯⨯=-7210'8π 其中 f ——为电源频率，工频为50H Z ;R ’——为工作温度下单位长度电缆导体线芯交流电阻，单位为Ω/m; Ks ——导体为圆形紧压，非干燥，取1。
计算得出：Xs 2=2.693，集肤效应因数 Ys = 0.0367 1.2.2 邻近效应因数⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+⨯++⎪⎭⎫ ⎝⎛⨯⨯⎪⎭⎫ ⎝⎛⨯⨯+=27.08.019218.1312.08.0192442244p pC C p p p X X SD S D X X y 式中，p p k R fX ⨯⨯⨯⨯=-7210'8π 其中 f ——为电源频率，工频为50H Z ;'R ——为工作温度下单位长度电缆导体线芯交流电阻，单位为Ω/m;K p ——导体为圆形紧压，非干燥，取1。
35kV电力电缆计算书
1、电缆持续载流量计算本项目每10MWP 一条汇集线路送出，汇集线路电压等级为35kV ，功率因数按1考虑，则线路最大工作电流为：θcos 732.1a e U PI ==164.96A则电缆额定载流量I L 应满足：a ·I I K L ≥式中，K 为载流量校正系数，满足：43t ··K K K K =式中：K t -环境温度下的载流量校正系数；K 3-不同土壤热阻系数时，载流量校正系数； K 4-多根电缆并行敷设时，载流量校正系数。
2、环境温度载流量校验系数K t 选取环境温度载流量校验系数K t 满足下式：12t θθθθ--=m m K式中：m θ为电缆导体最高工作温度，本文取90℃；1θ为对应于额定载流量的基准环境温度，本文取20℃；2θ为实际环境温度，地下0.8m 处取30℃则计算可得本项目所用电缆环境温度校验系数K t =0.933、土壤热阻校正系数K 3选取《GB50217-2007电力工程电缆设计规范》中不同土壤热阻系数时电缆载流量校正系数如下表：不同土壤热阻系数时电缆载流量的校正系数（K 3）项目所在地江西新余市分宜县属亚热带湿润性气候，雨量充沛，且光伏场区紧邻袁河，土壤较为湿润，故取土壤热阻系数K 3=1。
4、并行敷设校正系数K 4选取《GB50217-2007电力工程电缆设计规范》中土中直埋多根电缆并行敷设时载流量校正系数如下表：土壤中直埋多根并行敷设时电缆载流量校正系数（K 4）本项目光伏区35kV 电缆最大并行敷设数量为3根，由上表可得并行敷设校正系数K 4=0.87。
5、电缆截面选择由以上计算可得汇集电缆载流量L I 为：43t a··K K K I I L=203A本项目计划采用电缆为ZR -YJV22-26/35型，该型号下各截面电缆对应载流量如下表：26/35kv 三芯交联聚乙烯绝缘电力电缆连续负荷参考载流量（A ）本项目35kV 电缆均采用直埋敷设，则根据各截面电缆载流量可得，本期选择35kV 电缆（箱变至升压变段）截面建议不小于70mm 2。
电缆选型计算书
10kV进线电缆选型计算书一、载流量校验（1）用电总电流：1173.2I A===（2）ZR-YJV22-3*70电缆长期允许载流量根据《中低压配电网技术导则》，ZR-YJV22-3*70电缆在埋地敷设时长期允许载流量为250A，埋地修正系数Kt=0.95(25°) 即：I=250*0.95=237.5A（3）校验结果：由计算结果可以看到II<1电缆满足载流量要求。
二、热稳定校验（1）校核对象： 10kV进线高压电缆，型号：ZR-YJV22-3*70。
（2）计算电路（3）K点短路电流计算：参考电缆选型资料，ZR-YJV22-3*70电缆阻抗为：X1=0.36欧(三洲站大运行方式阻抗)X2+X3+X4＝0.073(欧/Km)*2.1Km +0.084(欧/Km)*0.2Km+0.091(欧/Km)*0.1Km+=0.179欧211.24k I kA === （4）YJV22-70mm2电缆的最大允许短路电流计算：302010)20(1)20(1ln -⨯⨯-+-+=tA a a akp C I s v zk θθ 式中:A －－电缆导体的截面70mm 2v C －－电缆导体的热容系数，焦／厘米3〃℃（铜导体3.5，铝导体2.48）k －－20℃的导体交流电阻与直流电阻之比（70mm 2取 1.001，95mm 2取1.003，120mm 2取1.006，150mm 2取1.008，185mm 2取1.009，240mm 2取1.021，400 mm 2取1.025）t —故障切除时间（取0.5秒）α—导体电阻系数的温度系数（铜导线0.00393，铝导线0.004） θs －－短路时导体或接头的允许温度 （铜取230℃，铝取200℃）θ0－－短路前导体的运行温度 (取90℃)ρ20---20℃时导体的电阻系数,欧〃毫米/米(铜导体0.0184,铝导体0.031)故：310zk I -= 计算得13.01zk I kA =（5）校验结果： 由计算结果可以看到 zk k I I <2电缆满足热稳定要求。
YJLW02电缆计算书
YJLW02-64/110Kv 交联聚乙烯电力电缆计算书1.电缆结构图一图一是某厂家YJLW系列电缆的电缆结构的主要规格参数。
本次计算以YJLW02-64/110Kv 1*300mm2规格的电缆进行计算。
电气参数如下表：参数名参数描述来源数值单位I电缆的负载电流实际测试数据虚拟计算值Aθo电缆导体表面温度实际测试数据虚拟计算值°Cθc电缆导体温度计算值虚拟计算最高90°C Ro导体在20°C时的直流电阻电缆的规格说明包含0.601*10^-4Ω/mα线芯20°C时的每度温度系数常数根据导体材质查表获得0.00393（铜芯）1/°CDc线芯外直径电缆的规格说明20.6mm2.100%负载稳态载流量计算1.导体交流电阻计算导体直流电阻：R’=Ro*[1+α*(θc-20)]=0.601*10^-4*[1+0.00393*(90-20)]=7.663*10^-5 (Ω/m)集肤效应因数Ys：Xs^2 = 8πf*10^-7/R’ = 1.64Ys = Xs^4/（192+0.8Xs^4）= 0.014邻近效应因数Yp：取s = 250mm；Xp^2 = 8πf*10^-7/R’ = 1.64Yp = 0.0004交流电阻R:R = R’*(1+Ys+Yp) = 7.773*10^-5 (Ω/m)2.介质损耗Wdω= 2πf；ε= 2.5；tgδ=0.001电容：C=1.307*10^-10 (F/m)介质损耗Wd：Wd = ω.c.(Uo^2).tgδ=0.129 (W/m) 3.金属护套损耗因素λ1ρs = 2.84*10^-8 (Ω.m)αs=0.00403 (1/°c)η=0.8ds = (Da + Ds)/2 = 0.074 ms = 200 (mm)As=π.ds.ts=4.65*10^-4 m^2Rs=7.166*10^-5 (Ω.m)交叉互联的单芯电缆涡流损耗：计算结果：β1=117.9gs=1.0125m=0.4384λo=0.0517△1 = 0.01λ=0.054.热阻计算绝缘层热阻T1：计算结果：T1=0.697 km/w外被层热阻T3：计算结果：T3=0.088 km/w5.稳态载流量计算代入各个参数计算I ≈850A3导体温度计算假设表皮温度θo = 35°C，电流 800A代入各参数计算得出θc ≈ 81.4 °C。
电缆选型计算书
电缆选型计算书一、原始资料1、本工程采用组件容量270WP，参数如下:2、本工程采用组串光伏逆变器参数如下:二、电缆选型根据GB50127-2007《电力工程电缆设计规范》，光伏方阵场电缆截面积选取应符合以下三个条件：（1）电缆的持续工作电流不高于电缆允许的载流量；（2）电缆截面积不小于短路热稳定要求的最小截面积；（3）尚需按照经济电流截面积选择电缆截面积。
电力工程电缆设计规范附录B提供了电力电缆经济截面积选择的方法，但由于光伏发电的特殊性，这一方法不能直接应用于汇集电缆截面积选取。
实际上，随着计算机技术的应用越来越广泛，且电缆截面积优化的边界条件变化很快，采用该规范附录B中的公式或查表的方式来计算电缆的经济截面积已经不能适应时代的要求。
所以，本项目依据条件（1）、（2）进行电缆选型。
组件之间及组串至组串逆变器之间直流电缆选用专用光伏电缆PV1-F型电缆。
交流电缆选用ZC-YJV22型电缆。
1、载流量选择组串至逆变器的直流电缆选择：270W组件工作电流为8.73A，短路电流为9.18A，组件串联后工作电流也为8.73A：I（直）=P/（工作电压×U）=270×24/(30.9×24)= 8.734A查询载流量选择PV1-F-1*4mm2。
组串逆变器至交流汇流箱的交流电缆选择，最大连续电流为：I=S/（√3×U）=50000/(√3×500)= 57.74A查询载流量选择ZC-YJV22-0.6/1KV-3*25。
同理计算其他电缆型号，详见下表：二、电压损失计算公式如下：电压降百分比U%=△U/Un；电压损耗△U=IR；计算电流I=P/1.732*Un*COSØ（其中P为功率，Un为额定电压，COSØ为功率因素）；线路电阻R=ρL/S（其中为电阻率，L为电缆长度，S为电缆截面积）。
依据铜电阻率为1.75 ×10-8Ωm（20℃），功率因素取1。
高压电缆截面选择计算书
高压电缆截面选择计算书高压电缆截面选择计算书是一种非常重要的工具，它可以帮助工程师们在设计电路的时候选择合适的电缆截面，从而保证电路正常运转并提高电力系统的可靠性和安全性。
在本文中，我们将详细介绍高压电缆截面选择计算书的相关内容，包括什么是高压电缆、为什么需要选择合适的电缆截面、电缆截面的计算方法以及高压电缆截面选择计算书的使用方法等。
一、什么是高压电缆高压电缆是指运输高电压电能的一种特殊电缆，其额定电压一般在1KV以上。
高压电缆由导体、绝缘材料、套管和护层等部分组成，用于输送电力、信息或电信信号。
在电力系统中，高压电缆主要用于输电、变电所间的连接和设备内部的连接。
二、为什么需要选择合适的电缆截面在设计电路时，选择合适的电缆截面是非常重要的。
如果电缆截面过小，将导致电缆发热、电阻增加、电压降低等问题；如果电缆截面过大，将导致工程投资增加、金属消耗增加等问题。
因此，选择合适的电缆截面是非常必要的，可以避免不必要的损失，并提高电力系统的可靠性和安全性。
三、电缆截面的计算方法电缆截面的计算方法主要有四种，分别是按电压降、按电流密度、按功率密度和按综合性能等。
1、按电压降计算法按电压降计算法是最常用的电缆截面计算方法。
它基于电阻的原理，根据电路中电流的大小和电缆截面的电阻值来确定电压降。
按电压降计算法的公式如下：电压降= 电流× 电缆长度× 电缆电阻根据上述公式，我们可以推导出电缆截面的计算式：电缆截面= 电流× 电缆长度× 系数÷ 允许电压降其中，系数是一个修正系数，其值一般取1.2-1.5。
允许电压降是根据电路电压确定的最大允许电压降，其值通常为5%至10%。
2、按电流密度计算法按电流密度计算法是根据电缆的截面积计算电流密度，然后根据电缆材料的热学参数来计算电缆允许的最大负荷电流，从而推导出电缆截面的大小。
按电流密度计算法的公式如下：允许电流= 截面面积× 电流密度最大允许电流是由电缆材料的热学参数决定的，其值一般为1.5-2A/mm²。
电缆选型载流量计算书
电缆选型载流量计算书电缆选型计算输出电缆线计算【Ⅰ】以负载功率计算电流:1、负载额定工作电流计算负载功率：a.1500KW工作电流计算：I=P÷(U×1.732×cosΦ)--P—功率(KW);--U—电压(0.38KV);--cosΦ—功率因素(0.8);--I—相线电流(A)=1500÷(0.38×1.732×0.8)=2848.85A负载额定工作电流：Iaw【Ⅱ】根据载流量对电缆选型与计算:电缆型号：VV铜导体3*300mm222电缆直埋敷设中心距离为电缆直径的2倍，电缆线载流量为：Ic=435A根据温度曲线表查得30℃环境稳定时载流量系数为：Kt=0.94。
a.1500kW距离500m负载、功率因素0.8，电缆线条数：N=7根，电缆总输出载流量为：I=N*Ic*kt*ki= 7*435A*0.94*1=2862A 高于Iw: 2848.85A；【Ⅲ】电压校验:a.最长输电线路为500m,最大负载1500kW为对象校验查厂家单根电缆线数据：r=0.068Ω/km，x=0.055Ω/km计算电压降:△u=1500*0.5*（0.068+0.055*0.75）/7*（0.42*10）=7.31%>7%，不符合GB/T 12325-2008要求的标准。
若要达到标准至少需要8根3*300mm2电缆线。
【Ⅲ】经济性计算:负载线路至少总需电缆线长度：L=8*500=4000m线路的电能损耗：有功损耗：=（0.5*0.068/8）*2848.852=34.49 kWP损无功损耗：=（0.5*0.055/8）*2848.852=27.90 kVarQ损。
YJLV-8.7-15kV三芯交联电缆计算书
Dcut := Des + 2 × δcut
( ) Dasm := round kasm × Dcut , 1
Dr := Dasm + 2 × 2 × δr
Doj := Dr + 2 × δoj
( ) Rt := augment Rt, augment(Dc , Dis, Diso, Des, Dcut , Dasm, Dr, Doj)T
( ) 外护套厚度 δojT = 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.3 3.4 3.7 3.8 mm。
下面计算各层实际外径：
Dc := round2 ×
S kc ×
π
,
1
Dis := Dc + 2 × δis
Diso := Dis + 2 × δiso
Des := Diso + 2 × δes
39.5
41.9
44.9
48.4
51.8
54.9
58.3
61.8
66.5
71.3
78.2
84.2
"绕包" 40.3 42.7 45.7 49.2 52.6 55.7 59.1 62.6 67.3 72.1 79.0 85.0
"外护"
45.1
47.7
50.9
54.6
58.2
61.5
65.1
68.8
73.9
( ) Rsi :=
ρ20 × 1 + λc × (θ − θ0)
π × Desi + δcut × δcut × 10− 6
( ) RsT = 6.338 5.977 5.572 5.173 4.826 4.559 4.288 4.047 3.757 3.506 3.195 2.965 10− 3
最全电缆截面选择计算书
项目名称：工程
业主：
低压三相配电系统
电缆型号：YJV
额定电压：380V 50 Hz母线短路电流：50KA
允许的最大电压降：正常运行时压降： 5.0%起动时压降：15%
最大允许温度：正常运行时:90o C短路时:250o C
电缆敷设方式：:桥架中敷设(校正系数K1)电缆间距:D(校正系数K2)
埋深：0(校正系数K3)
环境温度：TA=35o C土壤热阻：度C.cm/W(校正系数K4)载流量校正系数：K1= 1.05K2=0.8K3=0.8K4=1
高压三相配电系统
电缆型号：YJV
额定电压：6KV 50 Hz母线短路电流：31.5KA
允许的最大电压降：正常运行时压降： 2.0%起动时压降：15%
最大允许温度：正常运行时:90o C短路时:250o C
电缆敷设方式：:桥架中敷设(校正系数K1)电缆间距:D(校正系数K2)
多层并列：(校正系数K3)
最热月日平均温度TA=35o C土壤热阻：度C.cm/W(校正系数K4)载流量校正系数：K1= 1.05K2=0.8K3=0.8K4=1。
35kV电缆计算书
35kV电缆计算书工程名：吉林桦甸一期20MW项目计算者：翟玉思计算时间：2016年12月06日吉林桦甸一期20MW项目位于吉林省桦甸市八道河子镇，海拔约315米。
工程规划装机容量为30MWp，本期建设容量为20MWp，采用66kV电压并入电网。
光伏电站35kV配电装置采用单母线接线，66kV采用线变组接线型式。
计算依据依据《工业与民用配电设计手册第三版》表9-23电缆载流量依据《工业与民用配电设计手册第三版》表9-17、表9-20、表9-22对电缆载流量校正依据《工业与民用配电设计手册第三版》P210（1） 1MWp回路线路电流I n=P√3×U=1000√3×38.5=15A（2）校正系数电缆导体最高运行温度为90℃项目土壤环境温度取30℃，环境温度校正系数K1=1项目土壤热阻系数取2.5K·m/W，土壤热阻校验系数K2=1电缆并列根数为2，电缆并列校正系数K3=0.9总校正系数K=K1×K2×K3=0.9（3）按载流量选择电缆1MWp回路电缆载流量I=I n∗1.1/K=18.3A50mm²电缆载流量为128A，70mm²电缆载流量为159A，95mm²电缆载流量为189A，120mm²电缆载流量为214A。
50mm²电缆 128/18.3=6.9, 即6MWp及以下可选用50mm²电缆70mm²电缆 159/18.3=8.6，即8MWp及以下可选用70mm²电缆95mm ² 电缆 189/18.3=10.3，即10MWp 及以下可选用95mm ²电缆 120mm ²电缆 214/18.3=11.6，即11MWp 及以下可选用120mm ²电缆（4） 电缆热稳定校验35kV 母线短路电流4.205kA=''I短路持续时间t=0.3S （限时电流速断保护整定时间）+0.1S （短路电流持续时间） 铜缆热稳定系数C=137短路直流分量等效时间Teq=0.05SSI T I Q Q Q f z t ·kA 96.7205.405.04.0205.4''t ''2222eq 2=⨯+⨯=+⨯=+=259.20mm cQ S tg =≥经载流量与热稳定综合比较: 6MWp 及以下选用50mm ²电缆 8MWp 及以下选用70mm ²电缆 10MWp 选用95mm ²电缆 11MWp 选用120mm ²电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术资料
电缆截面选择计算书
计算：黄永青
2005年7月28日
1.计算条件
A.环境温度：40℃。
B.敷设方式：
- 穿金属管敷设；
- 金属桥架敷设；
- 地沟敷设；
- 穿塑料管敷设。
C.使用导线：铜导体电力电缆
- 6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。
- 380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。
2.导线截面选择原则
2.1 导线的载流量
1）载流量的校正
A.温度校正
K1=√（θn－θa）/（θn－θc）
式中：θn：导线线芯允许最高工作温度，℃；
XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。
θa：敷设处的环境温度，℃；
θc：已知载流量数据的对应温度，℃。
2）敷设方式的校正
国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往
工程的经验及经济性，取敷设方式校正系数K2=0.7 3）载流量的校正系数
K=K1×K2
2.2电力电缆载流量表
表1 6~10kV XLPE绝缘铜芯电力电缆载流量表
表2 0.6/1kV PVC绝缘电力电缆载流量表
表3 0.6/1kV XLPE绝缘电力电缆载流量表
2.3 短路保护协调
1）6~10kV回路电力电缆短路保护协调
S≥I×√t×102/C
式中：S：电缆截面，mm2；
I：短路电流周期分量有效值，A；
t：短路切除时间，秒。
C：电动机馈线C=15320；其他馈线C=13666
2）380V低压回路电力电缆短路保护协调
- 配电线路的短路保护协调
S≥I×√t/K
式中：S：电缆截面，mm2；
I：短路电流有效值（均方根值），A；
t：短路电流持续作用时间，秒。
K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143
- 380V电动机回路短路保护协调
电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
2.4 电缆的最小截面
A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，
最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算）
B.低压电力电缆：最小截面：4 mm2。
对于二次配电的容量较小或小功率电动机的电缆线路其截面经校核后可选为2.5 mm2。
C.交流控制回路的控制电缆最小截面
-电流回路：最小截面：≥2.5 mm2；
-电压回路：最小截面：≥1.5 mm2；
-其他回路：最小截面：1.5 mm2。
D.数字信号和模拟信号控制电缆最小截面：≥0.5 mm2，有特殊要求
的数字通信电缆按设备制造厂要求选择。
2.5线路的电压降
电动机起动时从配电盘到电动机端子之间线路的允许电压降在10~12%以内，正常运行时线路的电压降在2%以内。
线路电压降计算公式：
ΔU%=K（Rcosφ+Xsinφ）I l/10Un
式中：ΔU%：线路电压降百分数，%；
Un：标称电压，kV；
R，X：线路单位长度的电阻和感抗，Ω/km；
I：负荷计算电流，A；
l：线路长度，km；
cosφ：功率因数。
其中：X=2πf L
L=（2ln（Dj/r）+0.5）10-4
L：电缆每相单位长度电感量，H/km；
f：频率，Hz；
Dj：几何均距，cm；
r：电缆主芯线半径，cm；
K值：
（1）三相平衡负荷线路：K=√3；
（2）接于线电压的单相负荷线路：K=2；
（3）接于相电压的两相-N线平衡负荷：K=1.5√3。
（4）接于相电压的单相负荷：K=2，式中Un为标称相电
压，kV。
3.计算结果
6~10kV和380V电动机回路电缆截面选择见表4-1、表4-2和表5-1、表5-2。
4.几点说明
4.1 关于电力电缆的载流量
表1~表3中的电缆载流量选自国内大生产厂家样本数据，但与《电力工程电缆设计规范》附录B中的数据有一定的偏差（偏小）。
4.2 电缆允许最小截面
高压电缆是按《电力工程电缆设计规范》附录D计算满足热稳定条件的缆芯最小截面，与用以前常用公式计算的截面相似。
确定低压电缆的最小截面时应考虑到单相接地故障保护要求（单相接地故障电流的数值主要由线路的长度和截面确定）。
对低压电动机线路是按采用熔断器做短路保护器件协调电缆载流量，此法较为简
单，在以前的规范中也采用过。
有关低压电缆的热稳定校验参见《低压配电设计规范》GB50054-95。
需指出的是按《通用用电设备配电设计规范》GB50055-93只需对必须确保可靠的电动机线路进行热稳定校验。
在爆炸和火灾危险场所的电缆最小截面应按《爆炸和火灾危险环境电力装置设计规范》GB50058-92的相关条款规定选择。
控制电缆的最小截面是参照有关规程条款要求，也是在工程中通常采用的，但对交流电流回路的控制电缆截面在实际工程设计中仍应按有关规范要求进行必要的校验，以确保测量或保护的精度。
4.3 低压电力电缆的选型
通过比较相同截面的低压XLPE电缆和PVC电缆，虽然XLPE电缆的允许载流量较PVC电缆大，但两者单位长度的线路阻抗值是近似的，对同样长度、截面的线路进行电压降校验，XLPE电缆并无优势（参见表5-1和表5-2）。
考虑到经济性，在低压电缆用量较大时本文推荐选择PVC电缆。
4.4 电动机的额定电流
表4-1、表4-2和表5-1、表5-2中电动机的额定电流摘自设备手册和厂家样本资料数据，不同厂家、不同型号的电动机其额定电流值略有差异，需准确数据时应向制造厂查询。
4.5 电动机起动时的线路电压降
直接起动的电动机，起动时的线路压降是按线路的芯线温度为40℃计算。
对降压起动的电动机，按在额定电流运行时计算线路电压
降。
表4-1 6kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。
表4-2 10kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。
表5-1 380V电动机回路PVC电缆截面选择表
表5-1续380V电动机回路PVC电缆截面选择表
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。
表5-2 380V电动机回路XLPE电缆截面选择表
表5-2续380V电动机回路XLPE电缆截面选择表
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。
