机载LiDAR在山区1∶500地形图测绘中的应用

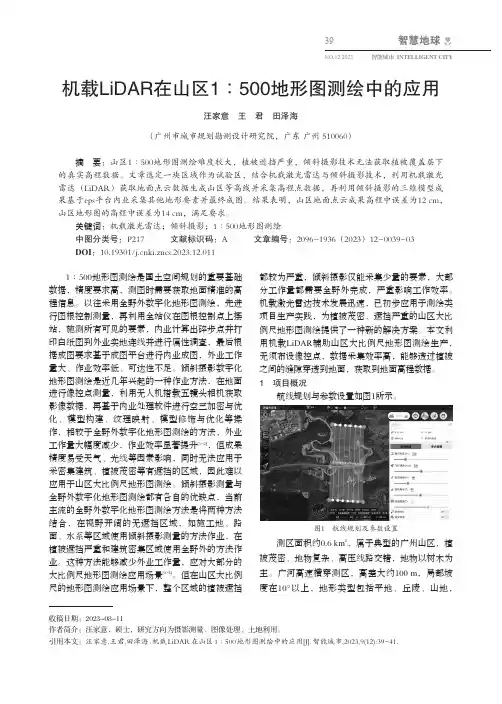

智慧地球NO.12 202339智能城市 INTELLIGENT CITY 机载LiDAR在山区1∶500地形图测绘中的应用汪家意王君田泽海（广州市城市规划勘测设计研究院，广东广州 510060）摘要：山区1∶500地形图测绘难度较大，植被遮挡严重，倾斜摄影技术无法获取植被覆盖层下的真实高程数据。

文章选定一块区域作为试验区，结合机载激光雷达与倾斜摄影技术，利用机载激光雷达（LiDAR）获取地面点云数据生成山区等高线并采集高程点数据，再利用倾斜摄影的三维模型成果基于eps平台内业采集其他地形要素并最终成图。

结果表明，山区地面点云成果高程中误差为12 cm，山区地形图的高程中误差为14 cm，满足要求。

关键词：机载激光雷达；倾斜摄影；1∶500地形图测绘中图分类号：P217文献标识码：A文章编号：2096-1936（2023）12-0039-03DOI：10.19301/ki.zncs.2023.12.0111∶500地形图测绘是国土空间规划的重要基础数据，精度要求高，测图时需要获取地面精准的高程信息。

以往采用全野外数字化地形图测绘，先进行图根控制测量，再利用全站仪在图根控制点上摆站，施测所有可见的要素，内业计算出碎步点并打印白纸图到外业实地连线并进行属性调查，最后根据成图要求基于成图平台进行内业成图，外业工作量大、作业效率低、可达性不足。

倾斜摄影数字化地形图测绘是近几年兴起的一种作业方法，在地面进行像控点测量，利用无人机搭载五镜头相机获取影像数据，再基于内业处理软件进行空三加密与优化、模型构建、纹理映射、模型修饰与优化等操作，相较于全野外数字化地形图测绘的方法，外业工作量大幅度减少，作业效率显著提升[1-2]，但成果精度易受天气、光线等因素影响，同时无法应用于采密集建筑、植被茂密等有遮挡的区域，因此难以应用于山区大比例尺地形图测绘。

倾斜摄影测量与全野外数字化地形图测绘都有各自的优缺点，当前主流的全野外数字化地形图测绘方法是将两种方法结合，在视野开阔的无遮挡区域，如施工地、路面、水系等区域使用倾斜摄影测量的方法作业，在植被遮挡严重和建筑密集区域使用全野外的方法作业。

机载三维激光雷达(LIDAR)扫描测量技术在长输管道测量中的应用

机载三维激光雷达(LIDAR)扫描测量技术在长输管道测量中的应用摘要：本文论述了机载三维激光雷达扫描测量技术在长输管道测量中的应用，并结合实际论述了该技术的方法和特点，该方法在管道测量中充分体现了其高精度、高密度、高效率、产品丰富等特点，为今后该技术在长输管道勘察设计中的应用提供了有力的技术支持。

关键词：机载激光雷达；激光点云；正射影响；数字高程模型1机载LIDAR技术简介机载三维激光雷达扫描测量(以下简称机载LIDAR- Light Detection and Ranger)技术是继GPS以来在测绘遥感领域的又一场技术革命。

LIDAR是一种集激光、全球定位系统(GPS)和惯性导航系统(INS)三种技术与一身的系统，用于获得数据并生成精确的DEM。

机载激光扫描可以获取更小的目标信息，如高压线，可以穿透植被等覆盖物获得地面点数据，而且可实时得到地表大范围内目标点的三维坐标，同时它也是目前唯一能测定森林覆盖地区地面高程的可行技术，可以快速、低成本、高精度地获取三维地形地貌、航空数码影像及其它方面的海量信息。

特别是对长输管网工程地处山区密林、植被茂密、无人进入的区域，传统的测量技术无法满足工期的要求，而且人员进入测区非常困难，因此，本项目的测绘工作，采用了机载三维激光雷达扫描测量。

2技术内容2.1获取数据的方法和原理机载激光雷达测量系统设备主要包括三大部件：机载激光扫描仪、航空数码相机、定向定位系统POS(包括全球定位系统GPS和惯性导航仪IMU)。

其中机载激光扫描仪部件采集三维激光点云数据，测量地形同时记录回波强度及波形；航空数码相机部件拍摄采集航空影像数据；定向定位系统POS部件测量设备在每一瞬间的空间位置与姿态，由GPS确定空间位置，由IMU测量仰俯角、侧滚角和航向角数据。

激光雷达工作原理图LIDAR系统包括一个单束窄带激光器和一个接收系统。

激光器产生并发射一束光脉冲，打在物体上并反射回来，最终被接收器所接收。
