用AD827OPA2604NE5532制作的负反馈高中低音调电路

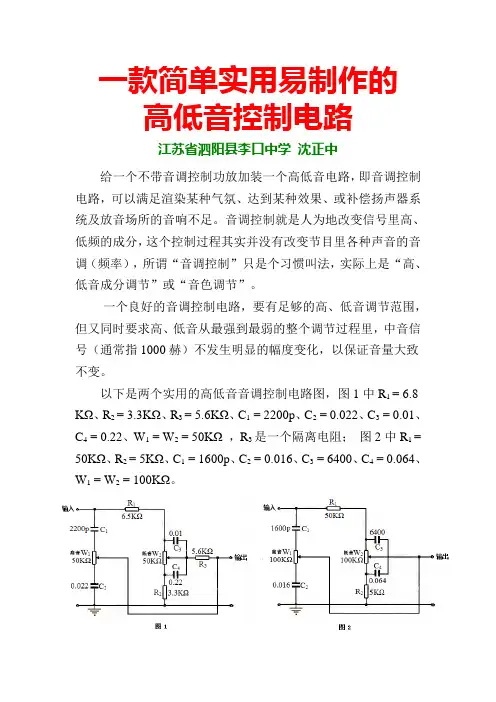

一款简单实用易制作的高低音控制电路(含电路图)
一款简单实用易制作的
高低音控制电路
江苏省泗阳县李口中学沈正中
给一个不带音调控制功放加装一个高低音电路，即音调控制电路，可以满足渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。
音调控制就是人为地改变信号里高、低频的成分，这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音成分调节”或“音色调节”。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
以下是两个实用的高低音音调控制电路图，图1中R1 = 6.8 KΩ、R2 = 3.3KΩ、R3 = 5.6KΩ、C1 = 2200p、C2 = 0.022、C3 = 0.01、C4 = 0.22、W1 = W2 = 50KΩ，R3是一个隔离电阻；图2中R1 = 50KΩ、R2 = 5KΩ、C1 = 1600p、C2 = 0.016、C3 = 6400、C4 = 0.064、W1 = W2 = 100KΩ。
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
E5532前级音调板电路原理图
E5532前级音调板电路原理图NE5532是高性能低噪声双运算放大器（双运放）集成电路。
与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
E5532前级音调板电路原理图NE5532耳机放大器制作1、电源部分：该部分包括整流、滤波、稳压以及通电工作指示几部分。
整流用的是小电流的桥堆，但对付着运放是绰绰有余的；滤波对电路较为重要，故采用的是日本较为有名的依娜电容，每一边电源为1000uF；稳压采用的是大家较为熟悉的78和79系列的三端稳压管，这种管子的质量还是不错的，指示简单了，一个电阻串一个发光二极管主电路部分该部分是最关键的，耳放作出来质量好不好，很大程度决定于电路的设计以及相关元件的运用，在此谈谈我的经验。
运放是最关键的，一颗优质的运放才能把声音演绎的更优美，由于陶瓷封装的运放较贵，金封的就更不用说了，所以之运用的塑封的NE5532运放，当然也可以选择更好的音频运放，但价格也高。
耦合电容C9（C10）是比较关键的，要使用优质的电容，最好用发烧级的电容，比如日本的依娜（ELNA）、瑞典出的RIFA、红美人、美国的西电、黑寡妇、飞利浦等等，我尝试过好几种，包括以前没听见过的金黄金黄的雅马哈电容，红的似血的红美人，还有天蓝天蓝的ELNA，个个外表诱人得没话可说，可是用在电路上感觉不适合我的耳朵，后来换上了蓝精灵（MUSC）系列的才觉得满意，当然大家也可以用一般的电容制作，但个人觉得声音是有区别。
电路中R9（R10）和R6（R7）的阻值应反复调试。
在前置放大电路中R9（R10）一般为100KΩ，而R6（R7）为1KΩ，这样它的放大倍数可达100倍。
但现在作功放，就会出现自激，因此将R9（R10）改用8.2K，R9（R10）减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。
NE5532运放制作开环式功放电路图
NE5532运放制作开环式功放电路图作者：佚名来源：本站整理发布时间：2010-11-6 15:34:52 [收藏] [评论]
介绍一款用运放驱动的简单实用开环功率放大器。
传统运放驱动功放，因受运放电压的限制，功率难以做大。
本功放采用电压转换电流方式直接驱动功放管进行功率放大，所以输出功率主要取决于末级功放管和功放电源，且扬声器无开／关机冲击声。
全机没有加任何补偿电容，原汁原味，移相小。
由于采用运放作恒流放大，所以很方便更换不同性能的运放，音色有更多的选择。
电路如图１，ＩＣA与Q１、ＩＣB与 Q２分别组成电流负反馈吸收式恒流源，分别负责音频信号正半周与负半周的电压、电流转换放大，使Q３、Q４基极电流只受ＩＣ１、ＩＣ２输入电压控制，也就是说，只要运放输入为一恒压值，末级管Q5、Q6集电极流过电流也为一恒定值。
ＷR１、ＷR２（多圈电位器）分别用来调整Q5、Q6静态电流与输出零点，本机调试较简单，先把ＷR１、ＷR２调至最小位置，然后缓慢调节ＷR１、ＷR２使Ｒ12、Ｒ11上压降为４０ｍＶ（２００ｍＡ）。
测量输出点，再微调Ｗ１或Ｗ２使输出点电压控制在５ｍＶ以下。
然后预热半小时后，再重调一下，即可接入音箱试音。
主观评价，该功
放信噪比高，低音丰满，有弹性，高音纤细流畅。
运放采用ＮＥ５５３２双运放，Q１、Q２选中功率管IN5550、5401等，末级功放管可选用三肯对管TI P41C、TIP42C或TIP36C、TIP35C等音频对管，电阻用１／４Ｗ金属膜电阻。

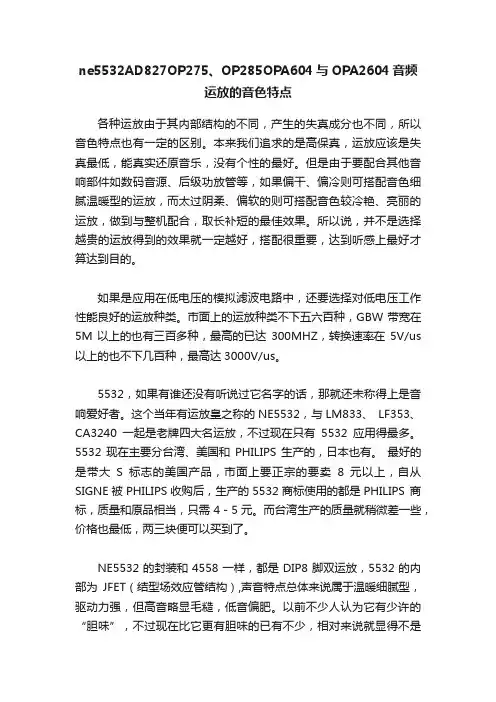

ne5532AD827OP275、OP285OPA604与OPA2604音频运放的音色特点
ne5532AD827OP275、OP285OPA604与OPA2604音频运放的音色特点各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。
本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。
但是由于要配合其他音响部件如数码音源、后级功放管等，如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。
所以说，并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。
如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。
市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us 以上的也不下几百种，最高达3000V/us。
5532，如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。
5532现在主要分台湾、美国和PHILIPS生产的，日本也有。
最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS收购后，生产的5532商标使用的都是PHILIPS 商标，质量和原品相当，只需4－5元。
而台湾生产的质量就稍微差一些，价格也最低，两三块便可以买到了。
NE5532的封装和4558一样，都是DIP8脚双运放，5532的内部为JFET（结型场效应管结构）,声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。
以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。
5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。
它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。
几款平价运放听感JRC5532、AD712、AD827、OP275、OPA2132、OPA627
几款平价运放听感JRC5532、AD712、AD827、OP275、OPA2132、OPA627近日气温高升，无事躲家里，导致发烧瘾又升温，开始折腾机器过把动手瘾。
拜读了一些对运放的评价，萌发对手头上几款低价运放的听音对比。
作为DIY群体一员，本着贼佬试沙煲的心态，实践出真知，交流相提高，把几款运放在特定使用环境的一些片面感受与各位兄台交流分享，欢迎斧正。
但离开电路和使用场合，以及外围器材去评价某一款运放如何始终不客观，听感作为个案只供参考。
一、试听的几款平价运放：JRC5532（CD机原配的集成）、AD712（拆机陶封）、AD827（拆机塑封）、OPA275（全新塑封）、OPA2132（拆机贴片转直插）、OPA627（拆机贴片单转双直插）二、运放使用器材：索尼227ESD碟机（电源及机内部分电容摩过，升级了有源晶振）。
三、试听情况：这次试听的使用器材索尼227ESD碟机是十多年前的产品，对声音评价煲贬不一，个人感觉这款机的声音带有一定个性，虽然使用的是飞利浦的1541解码，但声音与飞机同类的机器风格取向不一样。
于是前段时间对这台机器的电源部分进行了改造，升级了晶振，运放加装了IC座等较为初级的打摩，感觉还是有一定的效果。
特别是升级晶振及模拟部分加装变压器单独供电后，这次试听的几款运放之间的差异用心静听也能听出少许变化。
另外也佩服小日的机器，使用十多年，特别二手接回使用折腾了五年，什么ZDK碟通杀蹂躏，光头照样读碟如飞，行磁光头如无意外碰撞正常使用那质量真不是盖的。
哈哈！言归正传，试听过程采取同一音量，同一首歌有代表性段落，试听一分钟时间快速更换运放（眼见为实、耳听为虚，人听觉判断始终带有主观、记忆短暂）试听两轮。
JRC5532 ——当年四大运放风采不减，当时的CD机用上此运放也算是高班之作，试听感觉两端延伸稍差，中频厚暖舒服，胜在整体平衡，有音乐味。
AD712 ——开声第一感觉是清秀、清澈，正如很多评论一样带有监听风格，高频分析力比5532要好，展现一个平淡、平面的情景，但低频在力度和厚度上偏少偏薄，可能与中高频相对突出有关。
(完整版)NE5532构成的电子二分频功率放大器电路图
NE5532构成的电子二分频功率放大器电路图
图1是电子二分频功率放大器。
众所周知，高保真音箱是由低音和高音扬声器单元组成的(三分频音箱还有中音单元)，必须使用分频器，使它们各放其声。
传统的分频方法是在功放以后采用LC分频器，由于这种分频器处理的是功放输出的大电流信号，因此体积大、制作成本高、制作和调试困难；分频器插接在功放与扬声器之间，必然带来插入损耗，并且使功放的阻尼特性变差。
在功放前采用电子分频器，则完全避免了功放后LC分频器的缺点，具有体积小、成本低、分频点准确、分频曲线理想、制作和调试简便的优点。
由于功放输出可以直通扬声器，意味着其效率和阻尼特性都有明显提高。
图10电路中，每一声道均采用一块NE5532双运放组成两个巴特沃斯二阶有源滤波器，其中，Icl-1是低通滤波器(LPF)，ICl -2是高通滤波器(HPF)，分频点为3．7kHz，电压增益A=1．6倍(3．9dB)，品质因数Q=0．7，电路输入阻抗10k)，输出阻抗<lk。
电位器RPl、RF2分别用于调节送往功放电路的低、高音的电平，应根据放音效果细心调节，使低、高音达到合适的比例，取得平衡的放音效果。
RPl、RP2不可当作音量电位器用，其一经调好，即应固定不动。
在电路总输
入端前应设有音量电位器。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。
新手低烧之运放比较-NE5532、OP275、AD826、AD827、AD797
新手低烧之运放比较——NE5532、OP275、AD826、AD827、AD797今天，传说中的AD797给我申请到了，哈哈，刚刚到手，那个激动阿，于是看看手上的运放，包括了NE 5532、OP275、AD826、AD827、AD797，哦，天啊，不少了，那么下面就开始对比一下这几款运放。
不过事先申明，小弟我是新手，低烧，用的设备比较差，大家不要笑话，哈哈俺的设备，松下CT570+自己DIY的47耳放（图可以在论坛里面搜索到）+HD580，利用lineout输出。
下面开始：第一个上场的是NE5532，这个芯片TI的，最便宜的，我开始的47耳房就是用这个运放做的。
听起来，至少比我的CT570比较好。
但是细听，（注意，这些都是对比了其他运放后比较出来的）低音比较混浊，高音上不去，在听小提琴的时候，高音怎么也上不去，就像半空中吊着一样，听长了，感觉是噪音。
第二个上场的是AD797，这个是我刚刚拿到的，号称是最好的运放。
结果我一放上去，晕倒，彻底晕倒，大家猜猜看怎么样了？自激了，哎，这个运放太好了，频带太宽了，于是，没有办法测试了，看来我这个自己DIY的47耳房，不行啊，797这种鲜花不愿意到我这XX上，哎第三个上场的是OP275，这个一上去，我的第一反映就是，这个是我做的二房吗？声音太好了，低音清晰，人声圆润，高音嘹亮，和5532简直不能比阿，在听听看，可以厚着脸皮说，我做的这个47耳房和11J耳房不相上下了（嘘，别让平衡师傅知道，我就11J这一个成品耳房，只能拿这个作比较了），但是细听，OP275在高音和低音方面，还是有点点欠缺，当然了，这个是和后面的827比较的。
第四个上场的是AD827，传说中最贵最适合做耳房的运放。
这个上去以后，乍一听，和275比较起来，没有太大的提高。
哎，没有办法，275是和5532比较的，这个差别太大了，827和275比较，一下子没有这么大的差别。
但是仔细一听，差别出来了。
负反馈式高低音调
综合试验报告（算2次报告）
1、对照原理图说明电路原理。（重点是音调 控制电路、前置放大电路、功放电路和电 源电路） 2、正确识别元件、如何判别元件极性。（重 点是晶体管、电解电容、色环） 3、学会估算各级静态工作点。 4、安装、焊接、调试、排除故障、试听体会。 不少于1000字。
用AD827OPA2604NE5532制作的负反馈高中低音调电路
用AD827/OPA2604/NE5532制作的负反馈高中低音调电路音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可*，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径。
音响电路的种类有RC衰减式和反馈式两面种，还有本站价绍的AA类音调电路(实际上也是RC衰减式，只不过前级用AA类放大)，两种电路各有优缺点，RC电路由于为无源元件，电路工作稳定，相位特性好，但是信噪比差，对前后级放大电路输入输出阻抗的要求较高，易受外界磁场的干挠，还有一个是对高低音的控制范围较小。
负反馈式音调电路有一定的增益，信噪比高，非线性失真较小，电路的动态范围大，但是由于电路处于深度负反馈状态，如果布线设计不合理的易产生自激，综合以上的两种电路的优缺点，本站决定选用反馈式音调电路来配合本站的SSE01/SSE02，理由是它的缺点可以在精心合理的布线中加以克服，同时在运放的输出端和反相输入端加入防自激的相位补偿电容，在运放的电源供电脚4,8脚最近的位置加入电源退耦电容，这样也为使用转换速率较高对电路设计和布线要求较高的发烧运AD827/OPA2604做音调控制创造条件，不选用RC电路另外一原因是本站的曾搞出的AA音调板并定做出成品，在实际上和SSE01/SSE02板配合时信噪比不理想且易受电源变压器的磁场干挠，故放弃它重新设计为下面介绍的SSE06HIFI音调板，在实际配合本站的SSE01/SSE02板时通过更换不同的运放，均达到相当满意听音效果。
OPA2604的胆味之疑
OPA2604的胆味之疑OPA2604一直以来被音响界捧得很红。
价钱也炒得高。
一直以来我用这片运放，其中感受并不全同于其他烧友。
2604在直接代换5532/4558时。
音色中低频显得松厚，高频也细腻一点。
在发烧圈里，视频运放出镜率较高的是AD827。
这片运放的音色众说纷纭，有人说好，也有人说不好。
甚至有人认为视频运放用于音响都不行。
一直以来，因网上太多人称赞2604，所以自己感受也不便说，以免引起争论。
在直接代换用视频运放时，有很多的机率是效果比不上原来的。
但变动电路后，却未必一定。
这里以EL2245CN为例。
这是一款塑封插式运放，和NE5532可以直接代换，是电压反馈式运放。
这运放用在索尼CDP-970时，直接代换，不能正常工作。
甚至高频有自激噪声。
只好放弃。
用于松下SL-PS860时。
当前两级用EL2245CN，最后一级用AD826为一方案，另一方案是第一级用OPA2604AU，后两级用EL2245CN和AD826。
这两个方案同一个电路。
外围是经过改动的，具体说里不说。
就区别在第一级换EL2245CN和OPA2604AU。
结果是2604方案时中低音浑浊，高音有毛刺感。
听久了令人烦燥。
EL2245CN方案时，高频非常细腻，一点毛刺感也没有。
听小提琴中高频显得非常有松香味。
低频下潜很深，很多乐器的余音也能听清楚。
中低音与2604不相上下，但全频的通透度更好。
很耐听。
更接近胆味。
2604在应用中听到的感受没有像其他发烧友那么好。
EL2245CN电气参数很高。
直接代换NE5532时音色显得“薄”，高频比5532纤细，低频没5532厚，中频亮一点。
还不一定能正常工作。
这是很多发烧友不一定喜欢的。
但在外围电路应用得适当时，音色会厚起来。
更有胆味，音色很迷人。
到此为止，这款运放是我用过几十款运放中，最满意的。
没有放之四海皆准的运放。
当2245用于健伍DP-7060时效果就不大理想。
各位在焊接2604时要注意，这个东西内部是全绝缘栅型场效应管运放。
5532超重低音电路图
5532超重低音电路图这是一款高性能的双路低噪声运算放大器。
与标准双路运算放大器（例如NJM1458）相比，它具有更好的噪声性能，改进的输出驱动能力以及相当高的小信号和功率带宽。
在内部对电压跟随器电路进行补偿。
这使得该设备特别适合用于高质量和专业的音频设备，仪器仪表，控制电路和电话通道放大器中特征：•工作电压=±3V〜±22V•小信号带宽= 10MHz（典型值）。
•输出驱动能力=600Ω，10Vrms typ。
•输入噪声电压= 5nV /√Hz（典型值）•功率带宽= 140kHz（典型值）•摆率= 8V / µs（典型值）。
•双极技术5532超重低音电路图之集成电路特点介绍：．小信号带宽：10MHZ．输出驱动能力：600Ω，10V有效值．输入噪声电压：5nV/√Hz(典型值)．直流电压增益：50000．交流电压增益：2200-10KHZ．功率带宽： 140KHZ．转换速率：9V/μs．大的电源电压范围：±3V-±20V．单位增益补偿5532超重低音电路图:5532超重低音电路图引脚功能:NE5532电路设计问题小弟用NE5532搭了个简单的放大电路，要求放大500倍，输入10mv，点亮二极管，电路图如图所示，请问大侠有没有错误？为什么我一接上VCC，不输入电压，二极管都发光？求指点…那有问题？反向输入端10K为1K，答：测测输出端的电压，另外注意正负电源等大反向，如果还有微小的输出电压可能是失调电压的原因，可以尝试对运放调零或者换用高精度运放。
问：耳放NE5532电路能否做功放前置放大?答：完全可以.不知你所说的详细电路是什么样的，因为这个会涉及到输出端的驱动方式，所以要看电路具体区别。
不过，一般来说，驱动耳机的时候每通道多半会加一个或一对驱动管，这样输出的阻抗就比较低，适合于驱动低阻耳机(通常为8-40欧之间)，但前置的输出阻抗就比较高，以适应LINE-OUT到LINE-IN 的电平和阻抗标准。
NE5532N组成的高中低音音调及音量控制电路教学提纲
N E5532N组成的高中低音音调及音量控制电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选 LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
AA音调控制器
我们现在常用的音调控制器有两种，即衰减式音调和负反馈式音调。
负反馈音调以较低的谐波失真和较高的信噪比广泛应用在各类放大器中。
但随着人们欣赏水平的提高，发觉由于负反馈网络的存在，信号传输受到影响，其音色总有点干涩，缺乏光彩。
特别是在提升高音时，更觉其声音刺耳。
第二种是衰减式音调，由于采用衰减方式，这种音调在调节过程中整个电路阻抗会变化，若元件再选用不当，整个电路噪声更大。
不过其瞬态特性、失真及主观听感却明显优于负反馈音调。
松下公司设计了一种ＡＡ类放大器，其最显著的优点是接很重的负载、哪怕是电压与电流波形不相同的复合动态阻抗，仍然工作在甲类状态。
因此衰减式音调阻容网络作为ＡＡ类放大器的前置，可谓珠联璧合。
ＡＡ类衰减式音调板电路如图１所示，运放采用ＡＤ８２７、ＥＬ２６０４为佳，其中运放Ａ１作电压放大，Ａ２作电流放大，驱动负载的工作电流由电流放大器Ａ２提供。
电阻均选１／４Ｗ五色环高精密低噪声金属膜电阻。
电容对整个电路的音色影响极大，这里选用红色ＷＩＭＡ品种，上机时均用数字表测量一遍，务求准确。
电位器采用指数型（Ｚ），电源可采用有源伺服供电，见图２。
变压器选用２５Ｗ的环牛。
请注意，有源伺服电源的稳压块７８１５、７９１５前后加有一级ＲＣ滤波电路。
所有电解电容全部换成了ＥＣ薄膜电容，还增加了四只降压电阻。
在整流管后所加１０Ω电阻与其后的２０００μＦＥＣ电容组成了第一级ＲＣ低通滤波器，它使得电网中的各种杂波和脉冲干扰以及电源整流管在开启闭合期间所产生的脉冲干扰，都得到了极大的滤除和抑制。
这种滤除和抑制的效果要比原来单独使用４７００μＦ大电解好得多。
在７８１５、７９１５两块稳压块之后所加的８Ω电阻，则是为了让它与后面的１６０μＦＥＣ滤波电容组成第二级ＲＣ低通滤波器。
它们在此所起作用有二：一是抑制和滤除稳压块在工作时所输出的电流纹波，同时也抑制和清除第一级ＲＣ网络中漏进的电源污染，从而使得运放ＡＤ８２７在工作时得到的电流变化非常纯净；二是隔离音频信号，使信号源不再经过内部结构复杂的稳压块入地，从而使音频信号的非线性失真大大地降低。
NE5532N×2装负反馈式音调控制电路
NE5532N×2装负反馈式音调控制电
路
本电路是一款较为成熟的、市售中高档功放多采用的电路形式。
因工作在深度负反馈状态，放大倍数极低，可改善信号失真，不同于衰减式音调电路，其曲线斜率基本不变，而只改变转折频率。
对高、低频的调节量大于±15dB，对1KHz附近的中频信号幅度影响较小，变化量小于3dB，这样可保证调节音量时，响度基本不变。
IC1a构成缓冲放大级，IC1b构成音调级。
高低音采用同轴双连电位器实现双声道独.立调节，音量采用双连带等响抽头步进式指数型高级音量专用电位其控制，等响采用2×3直键开关控制。
本板自带整流滤波(图中未画出),７８１５、７９１５稳压。
音量电位器设置于最后，可显著提高信噪比。
双连电位器要选用同步好的优质品。
输入输出线应采用屏蔽线，以进一步提高信噪比。
电路参数如有变动，恕不另行通知。
INPUT
OUT
7815
7915
平衡
等响
音量
接另一输出
高音
低音。
NE5532_电子分频电路_重低音_高音
NE5532 电子分频电路重低音高音1.我们去音响市场时总能听到一些很强的低音很锐耳的高音，他那音箱也不见得很夸张，老板说那是什么什么功放块的音响，可是当我们好奇DIY的板子时，就算接的喇叭再好也没他那效果，那就困惑了。
我们也挺喜欢买2.1音响，这2。
1又是个啥意思？其实一切源于前级分频（后及分频也行，只是可能分频不是很突出）。
你说这前级分频那个复杂？可不是，只要你会做板子，这个同样可以轻松搞定。
NE5532做的就是不错的分频器了上图为NE5532做成的二阶高通和低通波器，也就我们要的高音和低音前级分频器，对于低音有C6=1.41 4/（2π f R），R=R1=R6=10K,可见改变公式里的参数就可以得到不同的分频点。
就是说低于f（上图大约为250Hz）的波形顺利通过，大于f频率的波形会大大衰减，就是低通。
至于高通，不用说了吧。
那47K 的电阻可以不要，其上的电容电阻可以根据听觉来选取大小，输入端可以加入缓冲级，输出端最好加个后级运放，不然不好去推功放块。
还有中频是不能少的，要是少了中频声音就没那么好听了，这中频怎么做看了上面应该懂了吧。
当然，NE5532换成其他也可以，只要引脚对的上。
2. 如图为三分频电路图，是一个比较经典的三分频电路。
电路元件较为简单。
图2是3分频电路，用JK-FF实现3分频很方便，不需要附加任何逻辑电路就能实现同步计数分频。
但用D-FF实现3分频时，必须附加译码反馈电路，如图2所示的译码复位电路，强制计数状态返回到初始全零状态，就是用NOR门电路把Q2，Q1=“11B”的状态译码产生“H”电平复位脉冲，强迫FF1和FF2同时瞬间（在下一时钟输入Fi的脉冲到来之前）复零，于是Q2，Q1=“11B”状态仅瞬间作为“毛刺”存在而不影响分频的周期，这种“毛刺”仅在Q1中存在，实用中可能会造成错误，应当附加时钟同步电路或阻容低通滤波电路来滤除，或者仅使用Q2作为输出。
D-FF 的3分频，还可以用AND门对Q2，Q1译码来实现返回复零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用AD827/OPA2604/NE5532制作的负反馈高中低音调电路
音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径。
音响电路的种类有RC衰减式和反馈式两面种，还有本站价绍的AA类音调电路（实际上也是
RC衰减式，只不过前级用AA类放大），两种电路各有优缺点，RC电路由于为无源元件，电路工作稳定，相位特性好，但是信噪比差，对前后级放大电路输入输出阻抗的要求较高，易受外界磁场的干挠，还有一个是对高低音的控制范围较小。
负反馈式音调电路有一定的增益，信噪比高，非线性失真较小，电路的动态范围大，但是由于电路处于深度负反馈状态，如果布线设计不合理的易产生自激，综合以上的两种电路的优缺点，本站决定选用反馈式音调电路来配合本站的SSE01/SSE02，理由是它的缺点可以在精心合理的布线中加以克服，同时在运放的输出端和反相输入端加入防自激的相位补偿电容，在运放的电源供电脚4, 8脚最近的位置加入电源退耦电容，这样也为使用转换速率较高对电路设计和布线要求较高的发烧运AD82 7/OPA2604做音调控制创造条件，不选用RC电路另外一原因是本站的曾搞出的AA音调板并定做出成品，在实际上和SSE01/SSE02板配合时信噪比不理想且易受电源变压器的磁场干挠，故放弃它重新设计为下面介绍的SSE06 HIFI音调板，在实际配合本站的SSE01／SSE02板时通过更换不同的运放，均达到相当满意听音效果。
音调控制电路如上图,由W1，W2，W3，W4，分别实现高音，中音，低音，平衡控制电路，音量电路由于本站的SSE01/SSE02板上已经设有音量电位器，故不再增加，音量电位其中运放U1做为前级信号的缓冲
放大，R3/R2的值为1-5倍之间，本站设为2倍放大，可以根据实际的音源情况改变R2的值加以调整，信号通道中的电容C2，C4，C7对音质的影响较大，用高品质量发烧电容德国红WIMA 电容，运算放大器U2选用高品质的发烧运放AD827/OPA2604/NE5532均可以，音色表现不同，烧友可根据自已喜好加以选取，有关前级发烧运放的音色特点请看联系我们中有详细的说明，上图中和常见的功率放大器中的音调控制中只有高低音控制不同是增设中音控制电路，在听音中，中频部分和音乐的临场感关系密切，中频过亮或单薄都将导致临场失真，由W2入相关外围元件构成对1000HZ-2000HZ的中频信号做6-10dB的提升或衰减，达到中频控制的目的。
在电源的设计上这里改用LM317/LM337构成的有源伺服稳压电源，比78/79系列构成的有源伺服电源相比在电源内阻和噪声低一个数量级，纹波抑制更强，和一些相对复杂的洼田式具有电源结构简单，性能稳定的优点，在成本上虽提高了些，但是实际使用上对音质的改善也相当的明显。
电路图如上图，输入电压为交流双12V-双18V均可，其中影响电压精度的电阻R14/Re14,R15/Re15的参数要一致，这样才能达到正负电源的良好对称性，输出的电压值不一定为双15V，但是正负电压达到一致（一般运放电压为DC双12V -双15V均可正常工作）
PCB板设计图如下
PCB设计上充分的地考虑到用高速率的运放使用上的严格要求，在离ＩＣ电源脚最近的位置增加WIMA CBB退耦电容，电路的电源远离小信号处理部分，增加地线隔离措施，以及严格的一点接地布线措施，使用本板得到最佳的信噪比。
下面是本站最近从厂家定做的本页介绍的用发烧运放制作的带高，中，低，平衡的音调控制板实物图片。
１
２
３
元器件选取：在影响音质的关键元件上均用上发烧元件，退耦电容均用WIMA CBB 的0.1U电容,音频交连耦合电容用WIMA 1U电容,C14/Ce14用正品的ELNA（S）高速补品电解电容，PCB板和SSE01/SSE02板一样的工艺，为蓝色加厚2MM镀金板
电源输入：交流双12V-双18V可共用环变上的小电压输出组。
安装接线注意事项：
信号的输入，输出座均为板上的白色针式插座，其中靠近大电解滤波电容的插座为信号输出座，其它一个为输入座，信号线最好用专用的屏蔽信号线，以避免交流磁场的干挠。
电源输入座为板上的蓝色的接线座，其中注意中间标为GND的为地线，不要搞错。
和本站的SSE01/SSE02板配合使用时注意：
1.为了减小不必要的噪声，提高信噪比，节约成本，已经购买过本站的SSE01/SSE02板的网友在另配本板做前级音调控制时，应该对SSE01/SSE02板做些小小的改动，即断开或去掉该板的前级放大部分，如下图所示
经过改动后，接线就可以利用原SSE01/SSE02板上的音频输入座，直接连上本网页介绍的SSE06板的信号输出线，即接线流程为：信号源--》SSE06音调板信号输入座，SSE06音调板信号输出座--》SSE01/SSE02音频输入座，接上电源，扬声器输出，通电即可工作。
需要指出的是，为了避免信号线受交流工频磁场的影响，信号线最好用三蕊屏蔽线。
２．关于发烧运放的选取，本站提供的几类发烧包括NE5532,OPA2604,AD827,AD812运均为DIP8封装形式,可以在功放板前级上直接相互替代,但用在本反馈式音调板上时,由于它们的转换速率和增益带宽不同,相
位补偿电容C6/Ce6的电容取值会不同,在高频10KHZ-80KHZ频段方波特性测试中发现,U1,U2均为AD812或AD827时不要加该相位补偿电容在该频段没有发现过冲现象发生,AD827/AD812的输出脚电压没有零飘现象,加上补偿电容反而出现方波特性变差,而用NE5532/OPA2604时,则必需要加上该补偿电容,取值为30-50P (本站用33P)的高频瓷片电容,用以消除方波波峰的轻微振铃现象,在听音上,通过以上严格测试取值,配合本站后级功放板SSE01/SSE02板时,在高音区要清晰纤细许多,透明度提高,很好的发挥了各发烧IC的优越性能,而简单相互替代通常达不到预期的效果,在测试中除缓冲放大运放U1,音调控制U2统一用同一类运放外,即本站的代号为SSE06A(用NE5532x2),SSE06B(AD827X2),SSE06C(OPA2604X2),SSE06D(AD812X2).还尝试做另外的几类搭配均可以有较好的中高频方波特性图
A:用NE5532(U1,用作缓冲放大)+OPA2604(U2,音调控制),C6/Ce6用33P, 代号为SSE06E
B.用AD827(U1)+AD812(U2),不用相位补偿电容(取消C6,Ce6), 代号为SSE06F
其它搭配如用NE5532/OPA2604 + AD827 或NE5532/OPA2604 + AD812 在10KHZ到80KHZ频率内波峰有振铃现象,建议不要采纳.以上两种方案可以为已购买本站的SSE01/SSE02板的网友提供参考建议,还有一点就
是性能好的运放做为U2,直接输出推动后级的功放板才能发挥该运放的优异性能.。
