通风管道设计基本知识与计算

通风管道设计基本知识和计算
1
目录
风管设计基本知识风管的沿程压力损失风管的局部压力损失风管内的压力分布风管的设计方法
2
风管设计基本知识
风管设计的基本任务：确定风管形状、选择风管的尺寸，计算风管的压力损失。
风管压力损失= 沿程损失 + 局部损失风管有圆形风管与矩形风管。
36
风管内的压力分布（单风机系统）
单风机系统风管内压力的变化
37
风管内的压力分布（单风机系统）
风管断面不变时，全压和静压的损失是相等的风管扩张时，动压减小，全压减小，静压可能增大
所增加的静压值就是静压复得。风管收缩时，动压加大，全压和静压都减小
但它们减小得值是不相等的。风管出口处，全压损失取决于出风口的形状和流动特性
标准状态：大气压力为101325Pa，温度为20ºC，密度为1.2Kg/m³,运动粘度
24
目录
风管设计基本知识风管的沿程压力损失风管的局部压力损失风管内的压力分布风管的设计方法
25
风管的局部压力损失
局部压力损失按下式计算：
局部阻力系数通常由查表获得
26
风管的局部压力损失
19
风管的沿程压力损失
风量：通过圆形风管的风量(m³/h)按下式计算通过矩形风管的风量按下式计算
20
风管的沿程压力损失
长度为l(m)的风管的沿程压力损失按下式计算单位管长的沿程压力损失按下式计算
21
风管的沿程压力损失
摩擦阻力系数按下式计算
沿程压力损失可以按上式计算，也可以查表计算
Δ Pj = 0.3× 6²×1.2 / 2 = 6.48Pa
Δ Pj = 0.3× 12²×1.2 / 2 = 25.92Pa

工业通风通风管道的设计计算

式的伞形风帽ζ=1.15。（4）管道和风机的连接
不要有流向和流速的突然变化。
（5）渐扩管开口角α≤45°为宜。
（6）管道突扩与突缩应采用渐扩或渐缩管。
（7）气流的进口和出口进口可作成流线型，出口可作成扩张型。
（8）合理布置管件，防止相互影响。在设计时，应在各管件之间留有大于三倍
的直管距离。
假定流速法的计算步骤和方法：
1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件（三通、弯头）本身的长度。 2、确定合理的空气流速。必须通过全面的技术经济比较选定合理的流速。根据经验总结，风管内的空气流速可按 P153表6-2、6-3、6-4确定。 3、根据各风管的风量和选择的流速确定各管段的断面尺寸，计算摩擦阻力和局部阻力确定风管断面尺寸时，应采用附录8所列的通风管道统一规格，以利于工业化加工制作。风管断面尺寸确定后，应按管内实际流速计算阻力。阻力计算应从最不利环路开始
式中 Z5 风机进口处90°弯头的局部阻力。点11（风管出口）：
Pq11 ＝v112ρ/2＋Z1´1＝ v112ρ/2＋ ζ1´1 v112ρ/2＝（1＋ ζ1´1 ） v112ρ/2 ＝ ζ11 v112ρ/2＝ Z11 式中 v11 风管出口处空气流速；
Z1´1 风管出口处局部阻力； ζ1´1 风管出口处局部阻力系数； Ζ11 包括动压损失在内的出口处局部阻力系数， ζ11 ＝（1＋ ζ1´1 ）。在实际设计时，手册中直接给出ζ值。
第二节风管内的压力分布
设有图6-8所示的通风系统，空气进出口都有局部阻力。分析该系统风管内的压力分布。
算出各点（断面）的全压值、静压值和动压值，把它们标出，再逐点连接，就可求得风管内压力分布图。

通风管道的设计计算

通风管道的设计计算通风管道设计计算是指在建筑物内部或者外部进行通风系统设计时，需要对通风管道进行尺寸计算、流量计算、风速计算等，以确保通风系统的正常运行和效果。

下面将介绍通风管道设计计算所需的几个主要方面。

1.通风管道尺寸计算通风管道的尺寸计算主要包括直径或截面积的计算。

在进行尺寸计算时，需要考虑通风系统的需求和通风管道的承载能力。

通风系统的需求可以根据建筑物的使用功能、面积、人员数量等进行确定。

通风管道的承载能力则需要根据材料强度、工作条件等进行估算。

2.通风管道流量计算通风管道的流量计算是指根据通风系统的需求和通风管道的设计要求，计算通风系统所需的风量。

风量的计算常用的方法有经验法、代表法和计算法。

其中计算法是最常用和科学的方法，可以结合建筑物的特点、使用功能、温度、湿度等因素进行综合计算。

3.通风管道风速计算4.通风管道阻力计算5.通风管道材料选择通风管道的材料选择是根据通风系统的需求和通风管道的使用环境来确定的。

常见的通风管道材料有金属材料如镀锌钢板、不锈钢板等和非金属材料如塑料和玻璃钢等。

选择合适的材料有助于提高通风系统的运行效果和耐久性。

除了上述几个主要方面外，通风管道设计计算还需要考虑通风系统的布局、出入口的设置、噪声和振动控制等因素。

对于复杂的建筑物和大型的通风系统，可能还需要进行风洞实验和模拟计算来验证设计的合理性和准确性。

总之，通风管道设计计算是通风系统设计中不可忽视的重要环节，通过合理的计算可以确保通风系统的正常运行，提供良好的空气质量和舒适的环境。

通风工程管道阻力计算

通风工程管道阻力计算通风工程中的管道阻力计算是重要的一项工作，它直接关系到系统的通风效果和节能效果。

本文将详细介绍通风工程中的管道阻力计算方法及其影响因素。

一、管道阻力计算方法：通风系统中的管道阻力是指空气在管道中流动时所遇到的阻力。

通常采用以下公式计算：ΔP=K×L×ρ×(V/3600)^2(1)其中，ΔP为管道阻力（Pa），K为阻力系数（Pa/m），L为管道长度（m），ρ为空气密度（kg/m³），V为风量（m³/h）。

阻力系数K是根据流量速度（m/s）和管道直径（m）来计算的。

对于圆形截面的管道，可以使用以下公式计算：K=(0.51+0.002D)×(V/D)^2(2)其中，D为管道直径（m），V为流量速度（m/s）。

二、影响因素：1.管道材质：不同材质的管道具有不同的内表面粗糙度，粗糙度越大，摩擦阻力越大，导致管道阻力增加。

2.管道长度：管道长度越长，空气流动经过的阻力表面越多，阻力增加。

3.管道直径：管道直径越大，流通面积越大，阻力减小。

4.管道弯头和弯管：弯头和弯管的存在会增加管道的阻力，尤其是对空气流动有较大影响的90度弯头。

5.风量：风量越大，管道阻力越大。

三、实际计算：1.根据风量和设计条件选择管道直径。

2.根据管道直径计算阻力系数K。

3.根据管道直径和长度计算总阻力。

4.根据管道阻力和所需风压，判断所选管道是否满足要求。

5.根据需要，可以进行多次迭代计算，直到找到满足要求的管道尺寸。

四、优化策略：1.尽量选择材质光滑、粗糙度低的管道，以减小阻力。

2.在管道设计中尽量减少弯头和弯管的使用，或者采取流线型弯头，以减小阻力。

3.如果风量较大，可以考虑分段设计，通过增加出风口数量来减小单个风口的风量，从而减小管道阻力。

4.在实际计算中可根据实验数据进行修正，以提高计算精度。

总结：通风工程中的管道阻力计算是一个复杂的过程，需要综合考虑管道材质、直径、长度、弯头等因素，并进行科学合理的计算和优化。

通风管道系统的设计计算

通风管道系统的设计计算首先，通风管道系统的设计需要根据建筑物的用途和面积确定通风需求。

通风需求的计算通常基于建筑物的使用人数、通风目标、空气质量要求等因素。

其次，需要确定通风系统的工作参数，包括通风风量、通风速度和压力损失。

通风风量与通风需求密切相关，可以根据通风需求进行估算。

通风速度则根据通风风量和通风管道的截面积来计算。

压力损失与通风管道材料、直径、长度、弯头、分支等因素有关，可以通过计算或查表确定。

然后，根据通风系统的工作参数，选择合适的通风管道材料和规格。

通风管道材料常见的有金属材料如钢板、镀锌板、铁皮等以及非金属材料如塑料管、玻璃钢管等。

在选择时，需要考虑通风系统中的气流特性、耐腐蚀性、机械强度等因素。

接下来，需要进行管道系统的布置和分支计算。

通风管道系统应合理布置，避免管道的交叉和弯曲，减少阻力和压力损失。

分支计算时需要考虑分支管道的长度、直径和弯头数量，保证通风风量的平衡和均匀分布。

最后，进行管道系统的稳定性计算和支撑设计。

通风管道系统在运行过程中需要承受气流的冲击和压力变化，因此需要进行稳定性计算，确保管道系统的结构稳定和安全。

同时，还需要设计合适的支撑结构，保证管道的固定和支撑，防止因振动或外力导致的破坏。

综上所述，通风管道系统的设计计算是一个复杂的过程，需要考虑多个因素。

通过合理的设计和计算，可以确保通风系统的正常运行，提供良好的室内空气质量。

同时，还需要对通风管道系统的运行进行监测和维护，及时发现和解决问题，保持通风系统的稳定性和效率。

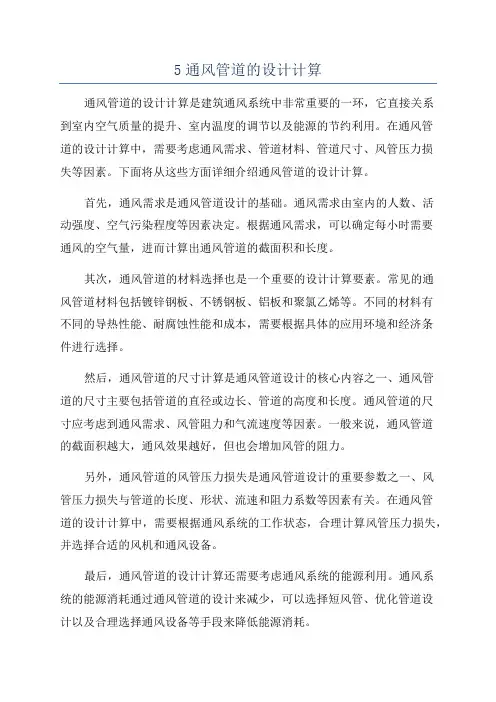

5通风管道的设计计算

5通风管道的设计计算通风管道的设计计算是建筑通风系统中非常重要的一环，它直接关系到室内空气质量的提升、室内温度的调节以及能源的节约利用。

在通风管道的设计计算中，需要考虑通风需求、管道材料、管道尺寸、风管压力损失等因素。

下面将从这些方面详细介绍通风管道的设计计算。

首先，通风需求是通风管道设计的基础。

通风需求由室内的人数、活动强度、空气污染程度等因素决定。

根据通风需求，可以确定每小时需要通风的空气量，进而计算出通风管道的截面积和长度。

其次，通风管道的材料选择也是一个重要的设计计算要素。

常见的通风管道材料包括镀锌钢板、不锈钢板、铝板和聚氯乙烯等。

不同的材料有不同的导热性能、耐腐蚀性能和成本，需要根据具体的应用环境和经济条件进行选择。

然后，通风管道的尺寸计算是通风管道设计的核心内容之一、通风管道的尺寸主要包括管道的直径或边长、管道的高度和长度。

通风管道的尺寸应考虑到通风需求、风管阻力和气流速度等因素。

一般来说，通风管道的截面积越大，通风效果越好，但也会增加风管的阻力。

另外，通风管道的风管压力损失是通风管道设计的重要参数之一、风管压力损失与管道的长度、形状、流速和阻力系数等因素有关。

在通风管道的设计计算中，需要根据通风系统的工作状态，合理计算风管压力损失，并选择合适的风机和通风设备。

最后，通风管道的设计计算还需要考虑通风系统的能源利用。

通风系统的能源消耗通过通风管道的设计来减少，可以选择短风管、优化管道设计以及合理选择通风设备等手段来降低能源消耗。

综上所述，通风管道的设计计算需要综合考虑通风需求、管道材料、管道尺寸、风管压力损失和能源利用等因素。

通过合理计算和设计，可以提高通风系统的工作效率和节能性能，为人们创造一个舒适、健康的室内环境。

通风管道的计算规则

通风管道的计算规则
首先，通风管道的计算需要确定通风系统的风量，即单位时间内通过管道的空气体积。

风量的计算可以根据通风目标来确定，比如为了满足建筑物的室内空气质量要求，可以根据建筑物的使用面积、人数和空气变化率等参数来计算所需的风量。

其次，通风管道的计算还需要确定风速，即空气在管道内的流速。

风速的选择通常根据通风系统的要求和管道的尺寸来确定，一般情况下，低速风道适用于室内通风系统，而高速风道适用于工业通风系统。

另外，通风管道的计算还需要考虑管道的材料选择和热损失的影响。

管道的材料通常选择耐腐蚀、阻燃和隔热性能较好的材料。

此外，管道的热损失会导致能量浪费，因此需要考虑采取绝热措施来减小热损失。

最后，通风管道的计算还需要考虑管道的布局和连接方式。

通风管道可以采取直线布局、弯管布局和分支布局等不同方式。

合理的布局和连接方式可以减少管道的阻力和能耗，并确保通风系统的正常运行。

综上所述，通风管道的计算规则主要包括确定风量和风速、考虑管道阻力和材料选择、以及合理的布局和连接方式。

通过合理的计算和设计，可以提高通风系统的效率和舒适性，实现室内空气的良好循环。

通风管道设计通风管道设计工程量计算规则

通风管道设计通风管道设计工程量计算规则一、工程量清单项目的工程量计算规则1.通风管道设计及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风管道设计机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道设计制作安装(1)各种通风管道设计制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风管道设计系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。

包括弯头、三通、变径管、天圆地方等管件的长度。

第六章通风管道的设计计算

不同时，应进行修正。
① 大气温度和大气压力的修正
Rm tBRm Pa/m
（6.8）
式中 Rm ——实际使用条件下的单位长度沿程损失，Pa/m；
t ——温度修正系数；
B ——大气压力修正系数； R m ——线算图或表中查出的单位长度沿程损失，Pa/m。
图6.1 风管单位长度沿程损失线算图
而引起的能量损失称为局部阻力损失，简称局部损失。
局部损失按下式计算 Pj
式中 P j ——局部损失，Pa；
v 2
2
Pa
——局部阻力系数。
（6.23）
局部阻力系数通常用实验方法确定。在计算局部阻力时，
一定要注意值所对应的空气流速。
在通风系统中，局部阻力所造成的能量损失占有很大的
圆形风管水力半径矩形风管水力半径
R s

D 4
（6.14）
RsFP（ 2 aabb）（6.15）
式中 a、b ——矩形风管的长度和宽度。
根据式（6.3），当流速与比摩阻均相同时，水力半径必相
等则有
Rs Rs
D 4

ab （2 a b）
（6.16）
D

2ab ab

Dv
小，动力消耗少，运行费用低，但是风管断面尺寸大，消耗材料多，建造费用大。反之，流速高，风管段面尺寸小，建造费用低，但阻力大，运行费用会增加，另外还会加剧管道与设备的磨损。因此，必须经过技术经济分析来确定合理的流速，表6.2、表6.3列出了不同情况下风管内空气流速范围。（3）由风量和流速确定最不利环路各管段风管断面尺寸，计算沿程损失、局部损失及总损失。计算时应首先从最不利环路开始，即从阻力最大的环路开始。确定风管断面尺寸时，应尽量采用通风管道的统一规格。

通风管道系统的设计计算

阻力计算应从最不利环路开始根据各风管的风量和选择的流速确定各管段的断面尺寸，计算摩擦阻力和局部阻力。
确定风管断面尺寸时，采用通风管道统一规格。
袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计人。在正常运行条件下，除尘器的漏风率应不大于5％
3.管道压力损失计算
4.并联管路的阻力平衡
为了保证各送、排风点达到预期的风量，两并联支管的阻力必须保持平衡。对一般的通风系统，两支管的阻力差应不超过15％；除尘系统应不超过10％。若超过上述规定，可采用下述方法使其阻力平衡。
查图8-2得，
=0.97×7.68 Pa/m=7.45 Pa/m
[例8-1]
《全国通用通风管道计算表》和附录4的线算图是按圆形风管得出的，在进行矩形风管的摩擦阻力计算时，需要把矩形风管断面尺寸折算成与之相当的圆形风管直径，即当量直径，再由此求得矩形风管的单位长度摩擦阻力。
01
所谓“当量直径”，就是与矩形风管有相同单位长度摩擦阻力的圆形风管直径，它有流速当量直径和流量当量直径两种。
（1）渐扩管和渐扩管
几种常见的局部阻力产生的类型：１、突变２、渐变
３、转弯处４、分岔与会合
θ2
θ3
1
2
3
１
３
２
θ1
θ2
三通
图8-4 三通支管和干管的连接
（3）弯管图8-5 圆形风管弯头图8-6 矩形风管弯头图8-7 设有导流片的直角弯头（4）管道进出口图8-8 风管进出口阻力
2
压损平均法
3
静压复得法目前常用的是假定流速法。
4
8.3.2 风道设计的方法
1
通风管道的水力计算是在系统和设备布置、风管材料、各送排风点的位置和风量均已确定的基础上进行的。

通风管道的计算方法

通风管道的计算方法一、引言通风管道是建筑物中非常重要的设备之一，它能够将新鲜空气输送到室内，排出室内的污浊空气，保持室内空气的流通和清洁。

在设计和安装通风管道时，需要进行一系列的计算，以确保管道的尺寸和布局能够满足通风系统的要求。

本文将介绍通风管道计算的方法和步骤。

二、通风管道的基本参数在进行通风管道计算之前，需要了解以下几个基本参数：1. 风量：通风系统所需输送的空气量，一般以立方米/小时或立方英尺/分钟表示。

2. 风速：空气在管道中的流速，一般以米/秒或英尺/分钟表示。

3. 压力损失：空气在管道中流动时产生的阻力，一般以帕斯卡或英寸水柱表示。

三、通风管道的计算步骤1. 确定风量：根据建筑物的使用性质和人员密度等因素，确定通风系统所需输送的空气量。

一般情况下，可以参考相关标准或规范进行计算。

2. 确定风速：根据通风系统的要求和管道的布局，确定空气在管道中的流速。

一般情况下，风速不宜过高，以免产生噪音和能耗过大。

3. 计算管道尺寸：根据风量和风速，使用通风管道计算公式，计算出管道的尺寸。

通风管道的尺寸通常以直径或截面积表示。

4. 考虑压力损失：根据通风系统中的风机性能和管道的长度、弯曲等特性，计算出压力损失。

压力损失的计算可以使用通风管道压力损失计算公式或相关的计算表格。

5. 考虑风道材料和形状：通风管道可以采用不同的材料，如镀锌钢板、不锈钢、铝合金等。

根据实际需求和经济性考虑，选择合适的材料和管道形状。

6. 确定管道布局：根据建筑物的结构和通风系统的要求，确定通风管道的布局。

管道的布局应尽量简洁，避免过多的弯曲和分支，以减小压力损失和阻力。

四、通风管道的其他考虑因素除了上述基本步骤外，通风管道的设计和计算还需要考虑以下因素：1. 热损失：通风管道在冬季输送暖空气时，可能会发生热损失。

需要根据实际情况，在计算中考虑热损失，并采取相应的保温措施。

2. 声功率：通风系统中的风机会产生噪音，需要合理设计管道布局和选择静音设备，以减少噪音的传播和影响。

第五章通风管道的设计计算

• 对于绝热过程q=0；对于等温过程内能不变U1=U2。则不可压缩流体绝热、等温的稳定流动过程的能量方程为
1-1断面与2-2断面之间若有风机（通风机的全压为H）存在时：
2 1 u1 Z1 1 Z2 u2 2
•
通风工程中。常采用相对压力表示风流的压力，而不测定和计算绝对压力。对于水平管道：
•
Pd =ρυ2/ 2
• 3．全压
• 全压Pq等于静压Pj与动压Pd之和，即
•
P q= Pj + Pd
静压Pj以相对压力表示时，若静压为正，则全压总为正；若静压为负，则全压可能为正，也可能为负，取决于| Pj|值与Pd值的相对大小。
•
•
相对全压 Pq ：
Pq Pd Pj
4、风流压力的测定
P1
u12
2
P2
2 u 2
2
h12
对于垂直或倾斜管道：
P1
u12
2
P2
2 u 2
2
h12
应用：阻力测定、通风机压力测定、分析通风管道的压力分布情况
四、空气压力的测定
• 通风工程中空气压力测定包括：空气绝对压力测定和空气相对压力测定。 • 1．空气绝对压力的测定 • 绝对压力的测定，通常使用水银气压计和空盒气压计。 • （1）水银气压计（2）空盒气压计
三、通风管道的阻力特性
1、通风管道的阻力特性系数
v2 P Pm Z ( ) D 2
P (
l
l
D
)

2F
2
L2
K (
l
D
)

2F
2
Pa S 2 / m6 K:阻力特性系数，

通风管道设计计算

通风管道设计计算(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--通风管道系统的设计计算在进行通风管道系统的设计计算前，必须首先确定各送（排）风点的位置和送（排）风量、管道系统和净化设备的布置、风管材料等。

设计计算的目的是，确定各管段的管径（或断面尺寸）和压力损失，保证系统内达到要求的风量分配，并为风机选举和绘制施工图提供依据。

进行通风管道系统水力计算的方法有很多，如等压损法、假定流速法和当量压损法等。

在一般的通风系统中用得最普遍的是等压法和假定流速法。

等压损法是以单位长度风管有相等的压力损失为前提的。

在已知总作用压力的情况下，将总压力按风管长度平均分配给风管各部分，再根据各部分的风量和分配到的作用压力确定风管尺寸。

对于大的通风系统，可利用等压损法进行支管的压力平衡。

假定流速法是以风管内空气流速作为控制指标，计算出风管的断面尺寸和压力损失，再对各环路的压力损失进行调整，达到平衡。

这是目前最常用的计算方法。

一、通风管道系统的设计计算步骤800m /h31500m /h31234000m /h34除尘器657图6-8 通风除尘系统图一般通风系统风倌管内的风速（m/s）表6-10除尘通风管道最低空气流速（m/s）表6-111、绘制通风系统轴侧图（如图6-8），对个管段进行编号，标注各管段的长度和风量。

以风量和风速不变的风管为一管段。

一般从距风机最远的一段开始。

由远而近顺序编号。

管段长度按两个管件中心线的长度计算，不扣除管件（如弯头、三通）本身的长度。

2、选择合理的空气流速。

风管内的风速对系统的经济性有较大影响。

流速高、风管断面小，材料消耗少，建造费用小；但是，系统压力损失增大，动力消耗增加，有时还可能加速管道的磨损。

流速低，压力损失小，动力消耗少；但是风管断面大，材料和建造费用增加。

对除尘系统，流速多低会造成粉尘沉积，堵塞管道。

因此必须进行全面的技术经济比较，确定适当的经济流速。

通风管公式

通风管公式
通风管公式是指通风管道中气流的流量和速度的计算公式。

在通风工程中，通风管道是必不可少的组成部分，通常是利用通风管道将空气从一处输送到另一处，以达到通风的目的。

因此，通风管道的设计和计算十分重要。

本文将介绍通风管公式的相关知识。

通风管道的设计和计算通常需要考虑以下几个因素：
1.空气流量：通风管道中空气的流量是设计和计算的基础。

这个值通常以立方米/小时或立方英尺/分钟表示。

2.风阻：通风管道的长度、直径、弯曲、连接方式等因素都会影响空气的流动，从而产生风阻。

风阻通常以帕斯卡或英镑/平方英寸表示。

3.速度：通风管道中的空气速度是设计和计算的另一个重要因素。

速度通常以米/秒或英尺/秒表示。

根据这些因素，通风管公式可以表示为：
Q=V×A
其中，Q表示空气流量，V表示空气速度，A表示管道的截面积。

在实际计算中，通常需要根据具体情况进行调整。

例如，如果通风管道中有弯曲或连接件，需要考虑这些因素对空气流动的影响，并
在计算中进行修正。

此外，通风管道的材料和厚度也会影响空气流动和风阻，需要进行相应的考虑和调整。

除了通风管公式，通风工程中还有其他相关的公式和计算方法，如风量计算公式、风管风速计算公式等。

这些公式和方法都是通风工程设计和计算中必不可少的工具，能够帮助工程师准确地估算和预测通风系统的性能和效果。

通风管公式是通风工程中最基本的公式之一，可以帮助工程师准确地计算通风管道中的空气流量和速度，从而优化通风系统的设计和性能。

在实际应用中，需要根据具体情况进行调整和修正，以确保通风系统的稳定可靠。

6第六章通风管道的设计计算

6.0 概述
定义：把符合卫生标准的新鲜空气输送到室内各需要地点，把室内局部地区或设备散发的污浊、有害气体直接排送到室外或经净化处理后排送到室外的管道。分类：包括通风除尘管道、空调管道等。作用：把通风进风口、空气的热、湿及净化处理设备、送(排) 风口、部件和风机连成一个整体，使之有效运转。设计内容：风管及其部件的布置；管径的确定；管内气体流动时能量损耗的计算；风机和电动机功率的选择。
（6-4）
附录 9 通风管道单位长度摩擦阻力线算图
修正：
1）密度和粘度的修正
Rm Rm0 ( 0 )
0.91
( 0 )
0.1
2）空气温度和大气压力的修正
Rm K t K BRm0
K B ( B 101.3)
0.9
273 20 Kt 273 t
• Ⅳ区——紊流过渡区，即图中Ⅳ所示区段。在这个区段内，各种不同相对糙度的实验点各自分散呈一波状曲线，λ值既与Re有关，也与ε/r有关。 • Ⅴ区——水力粗糙管区。在该区段，Re值较大，管内液流的层流边层已变得极薄，有ε>>δ，砂粒凸起高度几乎全暴露在紊流核心中，故Re对λ值的影响极小，略去不计，相对糙度成为λ的唯一影响因素。故在该区段，λ与Re无关，而只与相对糙度有关。摩擦阻力与流速平方成正比，
管段阻力：
• 系统中各管段的阻力为该管段中的摩擦阻力和局部阻力之和，即：
pi pmi pzi
6.2 风管内的压力分布
原理：风流的能量方程和静压、动压与全压的关系式。
6.2.1 动压、静压和全压 2
根据能量守恒定律，可以写出空气在管道内流动时不同断面间的能量方程（伯努利方程）。

通风管道计算规则

通风管道计算规则通风管道是建筑物中非常重要的一部分，它能够将空气从一个地方输送到另一个地方，从而保持空气的流通和清新。

通风管道的设计和计算是非常重要的，它需要考虑到建筑物的结构、空间、空气流动和其他因素。

在本文中，我们将介绍通风管道的计算规则，包括通风管道的尺寸计算、风量计算、阻力计算等内容。

1. 通风管道尺寸计算。

通风管道的尺寸计算是通风系统设计中的重要一环。

在计算通风管道尺寸时，需要考虑到通风系统的风量、管道长度、管道形状、管道材料等因素。

一般来说，通风管道的尺寸越大，风量越大，但是也会增加系统的成本和能耗。

因此，在计算通风管道尺寸时，需要综合考虑各种因素，以达到经济、合理、高效的设计。

2. 通风系统风量计算。

通风系统的风量计算是通风管道设计的关键。

风量的大小直接影响到通风系统的效果和运行。

在进行风量计算时，需要考虑到建筑物的使用功能、人员密度、空气污染物的排放量、换气次数等因素。

通过合理的风量计算，可以确保通风系统能够满足建筑物的通风需求，保证室内空气的清新和舒适。

3. 通风管道阻力计算。

通风管道的阻力计算是通风系统设计中的重要一环。

通风管道在输送空气时会受到阻力的影响，阻力的大小直接影响到通风系统的风量和能耗。

在进行阻力计算时，需要考虑到管道的长度、形状、材料、弯头、分支等因素。

通过合理的阻力计算，可以确保通风系统的风量和能耗达到设计要求，提高系统的运行效率。

4. 通风系统风速计算。

通风系统的风速计算是通风管道设计的重要一环。

风速的大小直接影响到通风系统的效果和舒适度。

在进行风速计算时，需要考虑到通风系统的风量、管道尺寸、房间面积、人员密度等因素。

通过合理的风速计算，可以确保通风系统能够满足建筑物的通风需求，提高室内空气的清新度和舒适度。

5. 通风系统噪音计算。

通风系统的噪音计算是通风管道设计的重要一环。

噪音的大小直接影响到通风系统的舒适度和环境影响。

在进行噪音计算时，需要考虑到通风系统的风量、风速、管道材料、设备噪音等因素。

第六章通风管道的设计计算

De=4Rs=4· f/P 式中f--管道的断面积, m2; P--管道的周长, m. Rs—风管水力半径, m.
对于圆管：当量直径=管道的直径. 对于矩形管：流速当量直径、流量当量直径.
对于矩形管流速当量直径：假设某一圆形风管中的空气流速与矩形管的流速相等, 并且单位长度的摩擦阻力也相等，则该圆风管的直径称为矩形风管的流速当量直径. 流速当量直径为: Dv=2ab/(a+b) a,b为矩形管断面的长, 宽边尺寸. 实际计算中多采用流速当量直径.
3．实现均匀送风的基本条件
对侧孔面积f0保持不变的均匀送风管，要使各侧孔的送风量保持相等，必须保证各侧孔的静压pj和流量系数μ相等；要使出口气流尽量保持垂直，要求出流角α接近90°。 ①保持各侧孔静压相等，管道上断面1、2的能量方程式： pjl+pdl=pj2+pd2+（Rl+Z） 1-2 若：pdl－pd2=（Rl+Z） 1-2，则：pjl=pj2 两侧孔间静压保持相等的条件：两侧孔间的动压降等于两侧孔间的压力损失。
• 4. 优化设计法原理：以管道投资费用与运行费用总和最低作为目标函数而获得管道直径. 这种方法是管网设计计算中的新理论, 它对于降低通风系统的能耗, 提高管网风平衡精度具有重要的意义.
第四节均匀送风管道的设计计算
• 均匀送风管道: 为使送风房间得到均匀的空气分布，把等量的空气，沿风管侧壁的成排孔口或短管均匀送出。
2．要实现均匀送风，可采取以下措施： ①送风管断面积F和孔口面积f0不变时，管内静压会不断增大，可根据静压变化，在孔口上设置不同的阻体，使不同的孔口具有不同的压力损失（即改变流量系数），见图6.14（a）、（b）。 ②孔口面积f0和μ值不变时，可采用锥形风管改变送风管断面积，使管内静压基本保持不变，见图（c）。 ③送风管断面积F及孔口μ值不变时，可根据管内静压变化，改变孔口面积f0，见图（d）、（e）。 ④增大送风管断面积F，减小孔口面积f0。对于图（f）所示的条缝形风口，试验表明，当孔口面积与送风管断面积之比f0/F<0.4时，始端和末端出口流速的相对误差在 10%以内，可近似认为是均匀分布的。

通风管道设计基本知识与计算
