(完整word版)ARL3460光谱仪操作说明书

合集下载

ARL3460直读光谱仪操作标准

ARL3460直读光谱仪操作标准

1开机前的准备工作:1.1环境条件:温度:16-30℃。

允许的最大温度变化:±5︒C/小时湿度:相对20%-80%1.2注意事项:1.2.1除本岗位人员外,其它人员一律不得乱动设备,在发生故障时,应立即关闭电源,同时汇报班长。

1.2.2分析样品时应保持样品的清洁、防止污染。

1.2.3严禁在微机上私自安装与工作程序无关的软件,正在工作时,不允许在微机上进行其它操作。

1.2.4设备周围不得堆放杂物及易燃易爆物品。

1.3设备检查:1.3.1工具是否齐全(包括标样、电极刷、定距轨、常用备件等),设备、工具异常及时维护修理,自己解决不了的问题逐级上报。

1.3.2检查光谱仪净化机工作塔温度处于210℃-250℃净化状态,压力位于0.2 至0.3 MPa 之间;是否有备用氩气:白班检查,防止中、夜班没有氩气可用(及时通知五金库备足氩气);氩气瓶更换时,空瓶必须剩余1Mpa;检查气路,如有漏气现象,需重新安装线路。

1.3.3更换氩气出气口过滤器(白班2天一换):把容器从它的支架上慢慢地拧下来,静置24小时;将备用的过滤器换上,注意进气管、出气管别插反;在清理时,让过滤筒留在容器中至少5分钟,让它与空气接触(过滤筒盛着金属粉尘,与空气中的氧气接触会着火);用吸尘器清理滤筒和容器,滤筒很脏时更换;清理后所有部件都归原位。

1.3.4清理火花台(每班必做):拧开螺丝,取下火花架;玻璃绝缘体取下之后,先用吸尘器清理它,再用脱脂棉清扫;取下O形密封圈,电极拔下来清扫,用吸尘器清理火花室;再用仪器自带的量规调整好电极高度;将所有部件放回原位置上,并用样品放到火花架上盖住分析孔。

1.4填写相关记录(温、湿度记录表;设备使用记录表等相关记录)。

2开机步骤:2.1开机顺序。

使用人员在确认满足开机条件后,可以开机,具体操作如下:稳压电源→开关面板(主电源→水泵→真空泵→电子板→负高压)→电脑→分析软件(OE-OXSAS)→氩气瓶(压力0.2-0.3MPa)→氩气净化机2.2启动光谱仪分析程序:双击计算机桌面上的OXSAS分析程序图标,进入分析主程序画面和系统登录画面。

3460光谱仪基本操作规程

3460光谱仪基本操作规程

青岛澳信仪器有限公司光谱仪基本操作规程1 打开空调,将室内温度保持恒定(22℃-28℃)2 检查仪器无异常,仪器与外部设备连接线连接正常。

3 开机:1) 配电箱开关2)断电保护器3)稳压电源开关,稳定两分钟4)开光谱仪:①主电源(main),等5-10秒②水泵(water pump)③真空泵(vacuum pump)④电子柜(electronics),等5-10秒⑤高压电源(HVPS)5)开计算机;打开OXSAS操作软件(日常普通用户使用!USER!)6)开氬气,分压流量控制在0.25~0.30Mpa之间4待仪器稳定后(新开机至少5小时以上),按“工具→操作→读取状态[F7]”检查各参数值,应在“最小~最大”范围之内,方可进行下面检测工作。

5检测样品1)描迹,标准化更新,类型标准化更新;(详细步骤另述)2)样品检测:①将制备好的样品正确放在激发台上;②按“分析和数据→定量分析[F10]”,打开分析界面;③在“当前位置”下,在“任务”里的下拉单中选择Conc_ Fe,根据样品种类在“方法”中的下拉单里选择相应方法。

如果是用类标,同样根据样品种类在“类型标准”中选你建立的类标;④在Sample Id下输入样品标识,按“样名Ok+开始”,开始分析;⑤分析完成后,数据显示在屏幕上;可按“继续”再次分析,或按“完成”完成本次分析;⑥如果需要查询或打印已分析过的结果数据,按“分析和数据→查看结果[F8]”,按要求进行。

6 待机状态下的简单维护12)保持湿度:一般应在30%~65%之间;3)保持实验室环境和仪器外部清洁;4)激发孔保持用一试样盖上,激发台门保持关闭。

7 关机按开机相反的顺序6)→5) →4) ⑤→④→③→②→①→3) →2) →1)。

ARL3460操作方法

ARL3460操作方法

ARL3460光谱操作方法1 设置元素和通道1.1 【选择功能】/【仪器配置】/【仪器】【仪器通道】:设置谱线数。

/【状态】:选择激活的。

/【衰减器数】:选择无。

/【强度】:选择K脉冲。

/【分析启动按钮】:选择WinOE。

/【分析状态检查】:选择激活的。

1.2 【选择功能】/【仪器通道】/【设置仪器通道】【仪器谱线】:谱线数(1.1已选好)。

/【描述】:输入元素名称和波长。

/【通道名】:输入通道名称(例如:Fe/Fe1/Fe2/Fe3等),点击【OK】。

2 制作校准曲线2.1 【输入校准标样】选择【准备】/【分析】/【校准标样】选择【增加基体】:基体识别输入基体(例如:Cu/Fe/Al等)。

/【基体分组】:输入基体的分类(例如:黄铜/高合金钢/纯铝等。

)。

/选择【增加标样】:输入校准标样名称和号码。

/选择【增加通道】:点击通道(元素),选择增加并输入浓度值(化学百分率)。

/【标定值】:勾选是。

以上三个框的关系:【基体】(基体和分组识别)----【校准标样】(名称和编号)----【通道】(元素)。

2.2 【选择校准】/【校准样品工具】/【CSV输入校准标样】选择【使用分析程序】/【使用基体】/【元素表达/列或行】(分析时各元素纵向或横向排列)/点击【OK】。

输入【校准标样名称】/【编号】/【各元素的浓度值】(基体元素不输入)/点击【记录样品】/【退出】。

2.3 选择校准/校准标样测量以下上机看2.4 制作校准曲线选择【校准】/【MVR多元回归】。

点击【文件】/【选择分析程序】选择【干扰和分析通道】:执行校准标样测试任务后,所测校准标样名称和元素名称在列表框在(可用样品和可用元素)中列出。

/选择【可用样品和可用元素】的方法:双击可用样品和可用元素列表框中的可用样品名称和可用元素可用样品名称,它们将被复制到可选样品和可选元素列表框中。

如果不进行干扰校正通常可选元素列表框中只选择一个元素通道,同时单击分析元素按钮,被测元素名称旁会出现分析元素字样,可选多个元素通道,但干扰元素旁没有任何标记。

ARL3460火花直读光谱仪操作规程

ARL3460火花直读光谱仪操作规程

作业指导书编号:ZH-TX-ZY-02-17-06第 1 版第 0 次修订ARL3460火花直读光谱仪操作规程第 1 页共 6 页实施日期:2011年9月16日ARL3460火花直读光谱仪操作规程1 操作步骤1.1开机(开机顺序不能颠倒,必须按顺序进行,否则可能损伤仪器):1.1.1打开稳压器开关;1.1.2打开光谱仪主电源开关即 MAINS 16A;1.1.3打开真空泵电源开关即 VACUUM PUMP;1.1.4打开水泵电源开关即 WATER PUMP;1.1.5打开电子板电源开关即 ELECTRONICS;1.1.6打开负高压电源开关即 HVPS。

1.2打开氩气,控制0.3MPa>低压表压力>0.2MPa;1.3分析步骤:1.3.1运行 WinOE,进入分析程序;1.3.2选择产品分析即单击 Production/Analysis;1.3.3选择分析项目中的浓度分析或直接按F2键即单击 Analysis 中的Concentration Analysis;1.3.4选择相应分析任务即单击 Change Task;1.3.5把样品放在激发台上,车过的一面盖住激发孔,关上激发台门;1.3.6输入样品编号,开始样品分析即单击 Sample Details Ok;1.3.7等待分析结果出来以后,换上另一个样品,继续一下一个样品分析即单击 Analyse Again;1.3.8分析过程中要经常用电极刷清理电极,用软布擦去激发台上的金属粉尘,以保证分析的准确性;作业指导书编号:ZH-TX-ZY-02-17-06第 1 版第 0 次修订ARL3460火花直读光谱仪操作规程第 2 页共 6 页实施日期:2011年9月16日1.3.9一类样品分析结束,打印或存贮结果即单击 Analysis complete;1.3.10切换分析任务,或退出分析程序即 Change Task 或 Exit。

1.4关机(关机顺序同样也不能颠倒,它与开机顺序相反,即遵循“先开后关,后开先关”的原则):1.4.1关闭计算机;1.4.2关闭负高压电源开关即 HVPS;1.4.3关闭电子板电源开关即 ELECTRONICS;1.4.4关闭水泵电源开关即 WATER PUMP;1.4.5关闭真空泵电源开关即 VACUUM PUMP;1.4.6关闭光谱仪主电源开关即 MAINS 16A;1.4.7关闭稳压器开关;1.4.8关闭气源。

ARL3460直读光谱仪的描迹操作

ARL3460直读光谱仪的描迹操作

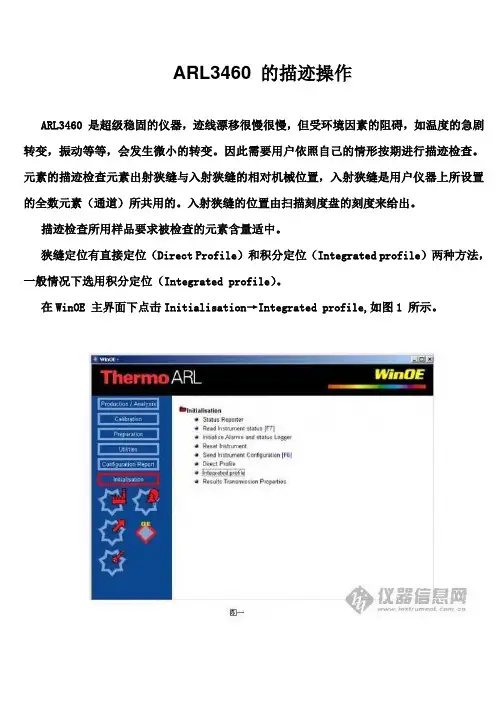

ARL3460 的描迹操作ARL3460 是超级稳固的仪器,迹线漂移很慢很慢,但受环境因素的阻碍,如温度的急剧转变,振动等等,会发生微小的转变。

因此需要用户依照自己的情形按期进行描迹检查。

元素的描迹检查元素出射狭缝与入射狭缝的相对机械位置,入射狭缝是用户仪器上所设置的全数元素(通道)所共用的。

入射狭缝的位置由扫描刻度盘的刻度来给出。

描迹检查所用样品要求被检查的元素含量适中。

狭缝定位有直接定位(Direct Profile)和积分定位(Integrated profile)两种方法,一般情况下选用积分定位(Integrated profile)。

在WinOE 主界面下点击Initialisation→Integrated profile,如图1 所示。

进入积分定位的菜单,如图2 所示。

从图 2 中的Analytial Condition 栏顶用鼠标先选一种分析程序,如Profile。

AvailableChannels 栏中是可供选择的元素(通道),通过双击或点击Insert 按钮,将被选择的元素选入Selected Channels 栏中,该栏中总共可选入十个元素。

Start Dial position(0-100) 开始时的刻度盘位置,建议从平均位置(QA 报告)中减去10 个刻度来作为起始刻度。

如QA 报告中平均位置为100,起始刻度输入100-10=90,即从90 的刻度开始扫描。

Step dial divisions 步长刻度盘的刻度,一般设为2,即每步扫描刻度盘顺时针旋转的刻度为2。

Maximum number of steps(5-50)步长最大数,一般设为10-15,即有足够的步数来测量所有被选元素的描迹位置。

设置完毕以后,将样品放到激发台上,关好激发台门。

将扫描刻度盘定位在起始刻度90 上。

为补偿螺旋的游隙,建议补偿20 个刻度左右,即先反时针方向将刻度盘转到70 左右,然后再顺时针方向定位于90 的刻度。

ARL-3460-直读光谱仪手册

ARL-3460-直读光谱仪手册
ARL 3460/MA 金 属 分 析 仪 参考手册
目录 1 引言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1
1. 1 与标准的相符性。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1.2 安全性。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1. 3 文档。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 1.3.1 客户文档。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 1.3. 2 维修文档。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 5. 1 前言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 4.2 小结表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 4.3 分析电极。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 4.3.1 电极的更换和调整。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。35 4.4 激发台和火花室的清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。35 4.4.1 绝缘体和火花室的清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。36 4.4.2 分析架和内部的清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。36 4.4.2.1 拆卸。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。36 4.4.2.2 清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.1 分析架支承块。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.2 电极。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.3 分析架。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.4 玻璃绝缘体。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.3 重新组装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.4 备注。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.5 氩气出气口过滤器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。38 4.5.1 标准系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。38 4.5.2 远紫外谱线型系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。38 4.5.2.1 中间的油过滤器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.5.2.2 氩气出气口过滤器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6 抽真空系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6.1 适用于中等真空的标准抽真空系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6.1.1 检查真空泵油液面高度。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6.1.2 更换油和真空泵垫圈。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。40 4.6.2 高真空用的专用抽真空系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。40 4..6.2.1 隔膜泵的维护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。40 4.6.2.1.1 隔膜的更换。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。41 4.6.2.1.2 阀的更换。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。41 4.6.2.2 分子牵引泵的维护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7 描迹检查。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7.1 直接(或手工)描迹。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7.1.1 基本建议。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7.1.2 直接描迹。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。43 4.7.2 积分描迹。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。48 4.7.2.1 基本建议。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。48 4.7.2.2 积分法测量迹线。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。48 4.8 激发台门铰链涂油。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。54 4.9 透镜清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。55 4.9.1 透镜座的拉出。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。55 4.9.2 清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。56 4.10 更换或清理滤尘器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。56

ARL 3460型直读光谱仪操作指导书

ARL 3460型直读光谱仪操作指导书

ARL 3460型直读光谱仪操作指导书一.开机1.在环境温度16~30℃,湿度20~80%下,打开稳压器,开仪器背后电源开关,按上面标注的1(总开关)→2(真空泵开关)→3(水泵开关)→4(电子柜开关)→5(负电压开关)顺序依次打开。

(因为在正常情况下,仪器一直通电,甚至在过夜和度周末时也是这样,所以日常操作中该步骤可免去)2.打开氩气净化器。

按启动按钮,等待升温,等温度升到250℃之后打开氩气调节流量在0.2~0.4MP之间。

(若氩气净化器是在暂停状态时,则只要按下暂停按钮即可,这样可免去升温过程)3.打开电脑密码369852147,双击桌面WinOE软件图标打开,输入帐号user密码user二.狭缝定位(描迹)在WinOE主界面下点击Initialisation→Integrated profile。

按描迹步骤进行描迹。

由于仪器相对稳定,不必每天进行描迹,但受环境因素的影响,如温度的急剧变化,振动等等,会发生微小的变化,具体频率根据实际情况定期进行描迹检查即可。

三.标准化在WinOE主界面下点击Production/Analysis→Analysis→ Standardisation/Drift Correction Update[F3],或在WinOE窗口被激活的情况下,直接按功能键[F3]。

点击Chang Task按钮,选择所要测定的任务名称,然后点击OK按钮,按上面提示放高低标样品,点击Analyse按钮,开始激发所测试样,记住每激发完一个点都应刷电极。

依次测定完程序所提示的试样,点击Exit 按钮,标准化任务完成。

通常标准化可以定期来做,做标准化的频率由操作者根据实际情况来掌握。

(记住描迹过后一定要标准化)四.浓度分析在WinOE主界面下,单击 Production/Analysis→Analysis→Concentration Analysis [F2],或在WinXRF窗口被激活的情况下,直接按功能键[F2]。

3460-4460 光谱操作手册

3460-4460 光谱操作手册

ARL 4460 /3460/MA金 属 分 析 仪 操 作 手 册目 录1.引言。

1 2.概述。

12.1设备。

12.2分析原理。

22.3样品。

22.4仪器。

32.5分析小结。

33.启动。

43.1连接。

43.2通电。

53.3氩气。

53.4启动。

53.4.1日常启动。

63.4.2中断一重新启动。

63.4.3初始启动。

73.4.4文件和工作的参数的储存和恢复。

73.4.5系统停机。

74.分析。

84.1校正。

94.1.1前言。

94.1.2原理。

94.1.3复杂性。

104.1.4小结。

104.2标准化(或重新校正)。

114.2.1原理。

114.2.1.1漂移修正公式。

114.2.1.2建议。

124.2.2标准化周期的频度。

124.2.3程序。

124.2.4初始标准化。

124.2.5初始化样品的更换。

134.3常规分析。

134.3.1概述。

134.3.2测量周期。

144.3.2.1测量的防止和取消。

144.3.3分析周期。

141.引言ARL公司生产的金属分析仪,是一种准确测量元素的仪器,以满足各种分析需求。

本操作手册对仪器运行作一些一般性解释和主要说明,例如:第 2 章 有关设备与分析的解释和一般性的考虑事项;如在使用仪器进行定量分析之前,知道哪些是必须有的,哪些是要做的。

第 3 章 仪器及其计算机的操作和初始启动程序或日常启动程序;为了使仪器进入“待分析”状态,知道哪些是要做的。

第 4 章 操作与常规分析程序或标准化程序,以及关于仪器校正的一些建议。

有关4460,3460及金属分析仪(简称MA)的更详细的解释补充以及安全性和标样相符性的信息,请参阅随仪器交货的参考手册。

该参考手册还列出 4460/3460/MA型金属分析仪及其选购件可用的文件。

在随仪器一起提供的技术文件中,含有你那台设备的具体数据。

根据所买选购件的情况,你的文件包中可能还包含其他的手册。

如果你想了解光谱分析的程序和设备,请参阅光发射光谱测量技术原理人门。

光谱仪检测内部校准指导书

光谱仪检测内部校准指导书

秦皇岛安冶金属工业有限公司版本:光谱仪检测/内部校准指导书设备名称:光谱仪规格型号:ARL3460 原产国:美国使用单位:光谱室1.目的为确保光谱仪能够在检查铝基合金化学成分的定量分析时满足产品的质量要求,应定期对其进行校准,而制定本指导书。

2.校准项目、周期2.1批处理/全标准化(曲线漂移校正)1次/1周,每周一进行,维护激发台、过滤网、过滤片后或分析异常时(异常指连续分析5个样品均不合格)必须进行全标准化及类型标准化。

2.2测量类型标准化(含量修正)1次/每班,每班测量前进行。

2.3设备重复性检验1次/月。

2.4国家级综合检定1次/2年。

3.校准所需样品3.1批处理(全标准化)铝合金标样一组(RA19/69、RA18/105、QA10)3.2类型标准化铝合金标样一个(A356-4)3.3重复性检验铝合金标样一个(A356-4)4.校准条件4.1工作环境:温度(23±5)℃,相对湿度≤80%4.2设备条件:真空度≥0.85.校准步骤5.1批处理(全标准化)1.双击图标进入程序2.输入用户名USER(大写)3.单击分析和数据目录下的批处理F11秦皇岛安冶金属工业有限公司版本:光谱仪检测/内部校准指导书设备名称:光谱仪规格型号:ARL3460 原产国:美国使用单位:光谱室5.1批处理(全标准化)4.单击包含所有样品图标5.单击运行分析6.按照图中显示标样号将车削好的样品放置在激发台上7.单击开始按钮,至少连续测量3点,各元素SD%值在3%以下进行下一点分析。

8.分析结束后单击完成,返回到批处理(标准化)界面,选择AlAlSi材质,单击右上角保存按钮。

9.保存时选择.pdf文件格式。

分析结束。

10.报告中Alpha/Beta Status结果OK为正常,如有异常记录下来,以便查询。

11.存档路径见图标。

打印批处理报告。

设备名称:光谱仪规格型号:ARL3460 原产国:美国使用单位:光谱室5.2类型标准化1.单击包测量类型标准化F42.任务选择TS,类型标准A356-4。

3460直读光谱仪使用步骤

3460直读光谱仪使用步骤

3460直读光谱仪使用步骤一机器启动光谱仪启动时注意事项:(1)光谱仪两次开机之间至少应相隔20min ,以防频繁启动烧毁内部元器件(2)光谱仪背面有5个开关,开机时按照编号1~5依次按下,两开关按下之间应相隔20s 左右。

关机时,按照编号5~1依次按下。

图光谱仪开关(3)打开氩气阀,使气压保持在0.2~0.4MPa 之间(4)维持瓶内气压在2~3MPa 以上,若气压低于该值,则应更换新的氩气二登陆1、开机开机用户名:XXXXX 密码:XXXXX2、进入OXSAS 系统账号:(1)XXXXX 密码:XXXXX(2)XXXXX 密码:XXXXX (3)XXXXX 密码:XXXXX3、检查仪器状态快捷键F7进入仪器状态检查界面: VACUUM :真空度Electronic HUPSMainsVacuumWater权限:由高到低SPTEMP:真空室温度MAINS:电源电压NEG-LKV:-1000V电源POS.5V:+5V电源POS.12V:+12V电源NEG.12V:-12V电源POS.24V:+24V电源NEG.100V:-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份(1)软件内部备份:操作页面中选择“脱机模式”,待页面变灰后点击“备份数据”按钮,输入相应的文件名(例如:20101019OXSAS_DB.BAK)以防止将先前数据覆盖,然后点击备份即可。

(2)软件外部备份:退出OXSAS操作系统,进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”,然后选择“备份数据库”按钮下的“备份”选项即可(系统自动选择路径并生成相应文件名)。

2、数据恢复(1)软件内部恢复:操作页面中选择“脱机模式”,待页面变灰后点击“恢复数据库”按钮,选择之前备份的数据库,恢复即可。

(2)软件外部恢复:退出OXSAS操作系统,进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”,然后点击“恢复数据库”按钮,选择相应数据库,点击“RESTORE”即可。

ARL3460直读光谱仪操作规程

ARL3460直读光谱仪操作规程

ARL3460直读光谱仪操作规程
ARL3460操作规程
一开关机
1.打开稳压器开关;
2.依次打开光谱仪主电源开关(MAINS 16A),真空泵电源开关(VACUUM PUMP),循环冷却水泵电源开关(WATER PUMP),打开电子系统开关(ELECTRONICS),打开负高压电源开关(HVPS)
3.打开显示器、打印机、电脑主机开关。

关机顺序相反。

2、双击计算机桌面上的OXSAS图标,登录从主菜单中,选择File (文件(文件))- Log in (登录)。

输入用户名和密,点击OK,主应用程序窗口被激活,所有相关权限的菜单被激活,打开氩气瓶阀门,调整出气压在0.2MPa左右.
3、点击F2快捷键,显示仪器当前状态,温度显示在35±0.1℃,光电管加上负高压,即可正常使用
二仪器校准
1、单击批处理或点击F11快捷键按标样顺序做完全标准化,检查仪器曲线漂移系数,曲线平移系数是否合适,并对照上次完全标准化系数。

2、在仪器主画面中,点击Analysis分析项,然后用鼠标点击Quality Contrl 分析项,选择与被测样品相同的牌号,做类型标准化。

校准完毕即可进行该牌号的样品分析。

三样品分析
依照要求输入样品编号、选择牌号、输入操作者,点击Continun 或F10进入分析界面,放好样品,按仪器上的绿色按钮进行样品激发。

四仪器维护
每完成一个样品分析,要用电极刷清理电极,擦拭激发台。

每班要检
查氩气瓶余压及出口压强。

检查激发斑点,根据激发好坏更换净化塔及再生。

根据铁基强度变化清理石英窗。

根据需要清理火花台,
出气管,更换过滤网。

PB02-08ARL-3460光谱仪作业指导书

PB02-08ARL-3460光谱仪作业指导书

实验目的・钢样中各种化学成分含量使用机械器具・ARL-3460光谱仪适用范围・Fe基黑色金属材料平面试样的定量分析作业顺序及步骤作业上的要点1氩气准备首先打开氩气净化器开关,然后打开氩气若氩气瓶上氩气的压力在1.0MPa以下开关。

更换氩气瓶。

2打开光谱仪开机顺序:1总电源2真空3冷却水4电子柜仪器一直要保持通电通气,因此通电和启动属于5高压例外的操作关机顺序:5高压4电子柜3冷却水 2真空 1总电源3打开计算机首先打开显示器、打印机,再打开主机,输入用户名和密码待计算机启动后,打开WINOE软件,输入用户名和密码4常规分析1) 清理激发台、电极2) 根据本班需重复性结果参照GB4336-84要生产的材质进行类型标准化任务的校正激发三点以上,观察分析结果的重复性,待分析结果稳定后即可进行分析。

每班次至少校准标钢一次,并做好标钢的记录随当天报告留存。

3) 分析:样品放置应能遮盖住孔旁边约3的分析架面积,每个样品激发2-3次避免火花的激发点重叠。

注意事项:记号作成年月日编制审查批准编制作业过程过去的不合格事例品质保证科1. 光谱仪断电后,应至少五分钟后开机,待仪器稳定后方可开始工作2. 光谱仪在周末应保持通电、通气,但氩气可以减少流量,计算机、打印机关闭3. 在样品经过表面制备后,不要用手触摸分析表面和分析架,样品要轻拿轻放,避免在样品中心上进行分析4. 每次分析之前应清理电极,清理分析架表面,分析完成后用一个样品盖住分析孔5. 狭缝定位(描迹)、标准化、类型标准化和浓度分析的具体操作参照电子版ARL直读光谱仪实用手册标准作业票ARL-3460直读光谱仪操作作业指导书整理编号:PB02-08。

3460等设备操作说明

3460等设备操作说明

目录一. ARL-3460直读光谱仪 (2)1.适用范围 (2)2.设备主要技术参数 (2)3.开机前检查、准备工作 (3)4.操作过程 (3)5.安全和操作注意事项 (4)6.应急措施 (4)二. iCAP6300等离子发射光谱仪 (4)1.适用范围 (5)2.设备主要技术参数 (5)3.开机前检查、准备工作 (5)4.操作过程 (5)5.安全和操作注意事项 (6)6.应急措施 (6)三.斯派克直读光谱仪 (6)1.适用范围 (7)2.设备主要技术参数 (7)3.开机前检查、准备工作 (7)4.操作过程 (7)5.安全和操作注意事项 (8)6.应急措施 (9)四.氩气净化器 (9)1.适用范围 (9)2.设备主要技术参数 (9)3.开机前检查、准备工作 (9)4.操作过程 (10)5.安全和操作注意事项 (10)6.应急措施 (10)五.摩尔超纯水机 (11)1.适用范围 (11)2.主要技术参数 (11)3.开机前检查、准备工作 (11)4.操作过程 (11)5.安全和操作注意事项 (12)6、应急措施 (12)六.马鞍车床 (12)1.适用范围 (12)2.设备主要技术参数 (12)3.开机前检查、准备工作 (13)4.操作过程 (13)5.安全和操作注意事项 (13)6.应急措施 (13)一. ARL-3460直读光谱仪1.适用范围本操作规程采纳铝及铝合金光电直读发射光谱分析方式。

适用范围较广,是一种快速的分析方式。

2.设备要紧技术参数铝硅合金硅、铁、铜、锰、镁、铬、镍、锌、钛、铍、钙、钠、铅、锑、锡、铝铝锰合金硅、铁、铜、锰、镁、铬、镍、锌、钛、硼、铍、钠、铅、锑、锡、钒、锆、铝铝镁硅合金硅、铁、铜、锰、镁、铬、镍、锌、钛、硼、铍、铋、钙、镓、钠、铅、锑、锡、钒、锆、铝铝铜合金硅、铁、铜、锰、镁、铬、镍、锌、钛、铍、铋、铅、锡、钒、锆、钠、铝铝镁合金硅、铁、铜、锰、镁、铬、镍、锌、钛、硼、铍、钠、铅、锑、锡、钒、锆、铝铝锌合金硅、铁、铜、锰、镁、铬、镍、锌、钛、铍、铅、锡、锆、钠、铝可选择项,依照需要可选择对应的校正曲线和分析元素3.开机前检查、预备工作检查工具是不是齐全(包括标样、电极刷、定距轨、经常使用备件等),设备、工具异样及时保护修理,自己解决不了的问题逐级上报。

3460直读光谱仪使用步骤

3460直读光谱仪使用步骤

一 机器启动光谱仪启动时注意事项:(1)光谱仪两次开机之间至少应相隔20min ,以防频繁启动烧毁内部元器件(2)光谱仪背面有5个开关,开机时按照编号1~5依次按下,两开关按下之间应相隔20s 左右。

关机时,按照编号5~1依次按下。

图 光谱仪开关(3)打开氩气阀,使气压保持在0.2~0.4MPa 之间(4)维持瓶内气压在2~3MPa 以上,若气压低于该值,则应更换新的氩气二 登陆1、开机开机用户名:XXXXX密码:XXXXX2、进入OXSAS 系统账号:(1)XXXXX 密码:XXXXX(2)XXXXX 密码:XXXXX(3)XXXXX 密码:XXXXX3、检查仪器状态快捷键F7进入仪器状态检查界面:VACUUM :真空度Electronic HUPS Mains Vacuum Water权限:由高到低SPTEMP:真空室温度MAINS:电源电压NEG-LKV:-1000V电源POS.5V:+5V电源POS.12V:+12V电源NEG.12V:-12V电源POS.24V:+24V电源NEG.100V:-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份(1)软件内部备份:操作页面中选择“脱机模式”,待页面变灰后点击“备份数据”按钮,输入相应的文件名(例如:20101019OXSAS_DB.BAK)以防止将先前数据覆盖,然后点击备份即可。

(2)软件外部备份:退出OXSAS操作系统,进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”,然后选择“备份数据库”按钮下的“备份”选项即可(系统自动选择路径并生成相应文件名)。

2、数据恢复(1)软件内部恢复:操作页面中选择“脱机模式”,待页面变灰后点击“恢复数据库”按钮,选择之前备份的数据库,恢复即可。

(2)软件外部恢复:退出OXSAS操作系统,进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”,然后点击“恢复数据库”按钮,选择相应数据库,点击“RESTORE”即可。

3460光谱仪操作规程附录16

3460光谱仪操作规程附录16

3460光谱仪操作规程附录16一、开机:接通电源总开关,打开稳压电源,再打开氩气阀门至0.2Mpa工作状态(在开机状态下无需将氩气关死),其次打开光谱仪后面下方五个开关,从1~5依次打开(1、总开关;2、水开关;3、真空泵开关;4、高压开关;5、电子柜开关),再把真空放气阀打开,使氩气在输送管路中充满。

最后打开电脑主机、显示屏。

注:氩气瓶上右边是氩气容量表在表上指针<2时,需及时更换氩气,否则影响分析结果。

左边指示表指示氩气打开的量。

二、关机:依次相反方向倒着关掉所有开关。

(此步骤在长期不使用光谱仪的情况下操作)注:如果到突然断电现象,马上关掉所有电源及开关(无需依次完成)在确认电压稳定后方可依次打开电源及开关。

三、准备工作做好后,需对光谱仪进行校正。

首先要做的是:描迹:具体步骤如下:双击电脑主莱单中WinOE键,出现了莱单,点击WinOE下最后一栏Initialsation(初使化工作),再次出现莱单在右边点击Integrated profile(描迹)出现表格,表格下方数据Start Dial Position(0—100)StepDivisions:2Maximum number of step(5—50):为正常状态下的稳定数值。

需要做描迹,点击对话框中最下方的键进入描迹状态。

仪器鼓轮(又叫“千分表”在光谱仪正前盖中央位置)。

1、操作方法:首先把鼓轮逆时针调至70再拨到90开始做描迹。

切记不可来回调拨,如果拨过头应重头再来!厂家要求每个星期做一次描迹,数据稳定后可延长时间再做,以此类推!2、每次拨两个格90~120(15次),每激发一次需点击下一步)。

做描迹时无需更换料样的位置,最后点击(计算平均值),再点击查看描迹曲线。

最重要的一点当次描迹的平均值就是鼓轮应调至的数值的位置,切莫忘记!描迹做好。

注:三种状态下必须做描迹1、仪器稳定之后必须做。

(搬动后、断电重新启动后)2、真空放掉重新安装后必须做。

(完整word版)ARL3460光谱仪操作说明书

(完整word版)ARL3460光谱仪操作说明书

ARL 3460型直读光谱仪操作说明书一.使用前注意事项1.室内温度控制在22-27摄氏度,门窗一般不开,环境保持稳定且恒温,保持室内处于无尘环境;2.室内湿度控制在20%-80%以内,湿度太大时会影响试验结果;3.总电源开关有断电保护功能,应对自动跳闸,有保护仪器的功能;4.开机之前,先检查光谱仪各个开关是处于“开”或“关”什么状态。

如果是开,先依次关机,然后打开总电源开关,再开机;5.打开稳压器黑色开关后,首先检查输出电压是否为220±5V,其次检查指针是否稳定;6.开机必须严格按规定顺序开机,每个开关等待间隔15s左右启动下一个开关,关机按照开机的反顺序依次关机;7.电脑的开关机只受稳压器电源开关控制,与仪器5个开关无关;8.仪器完全冷却,需要一个稳定的过程,所以须在使用前8h开机,经常使用仪器,则仪器和空调24h开机;9.更换氩气瓶时,先用无水乙醇将氩气瓶出口擦拭干净,再打开点氩气将酒精挥发掉后,更换氩气;10.氩气瓶压强不得低于2Mpa,接近2Mpa时则须更换氩气,不使用仪器时,将气压表调到0.1Mpa或净化机打到暂停,节约氩气;11.更换氩气时,不能让空气进到净化机内;12.打开氩气总开关,将氩气气压调到0.25Mpa-0.3Mpa;13.制备后的样品,不能沾到水或油,以免影响测试结果,且严重时会引起火灾;14.开机后,点击F7查看仪器状态,有没有报警信息;15.样品需现用现制,以防影响测试结果;16.当仪器正面黄色罗盘不小心被转动,必须做完标准化,再进行定量分析;17.当标准试样用到一半时,应及时向我公司反映并请求订购。

二.样品的制备1.样品制备要求样品最小体积必须盖住激发台圆口,不能漏出氩气;最大体积必须能在激发台内放的开。

样品形状没有要求,不过一般为圆柱形居多。

试样尺寸要求:直径D:Ø20mm≤D≤Ø60mm;高度H:30mm≤H≤70mm。

2.样品制备过程取圆柱形铝棒样块,在锯床上锯成正方体,然后用无水乙醇清洗锯割好的样品、车床上的三爪卡盘、刀片等,去除油和杂质,防止干扰试验结果。

直读光谱仪操作规程

直读光谱仪操作规程

ARL-3460直读光谱仪操作规程一.仪器参数环境参数控制1.温度控制在16℃-30℃,短期的温度变化率不得超过±5℃/小时。

2.湿度,20-80%相对湿度(不冷凝)。

3.电气规格:230V±10%;50/60H2±2%;接地电阻<3Ω。

4.氩气纯度必须在99.996%以上。

5.仪器相关参数用F7键读出:真空度:1-30毫托;主电压:200-245V;真空室温度:37-39℃;负高压:-1005-995V;电子板温度:15-50℃。

二.操作规程1.打开电源总开关。

(断路器开关)2.打开稳压器电源开关。

3.按(1-2-3-4-5)顺序依次打开光谱仪开关,(顺序不能乱,否则可能损伤仪器)操作步骤如下:(1).打开光谱仪主电源开关即 MAINS 16A;(2).打开真空泵电源开关即 VACUUM PUMP;(3).打开水泵电源开关即 WATER PUMP;(4).打开电子板电源开关即 ELECTRONICS;(5).打开负高压电源开关即 HVPS。

4.打开计算机,输入用户名:A,密码:无。

点击“ENTER”键,进入计算机操作界面。

5.双击桌面上“OXSAS”图标,计算机与光谱仪完成自动联机,计算机主屏显示OXSAS软件操作界面。

三.分析1.在“分析和数据”菜单中点击“定量分析”或“F10”键,进入样品定量分析界面。

2.在“任务”栏中,选择“Conc_Ee”;然后选择与待分析样品相适应的方法,并输入样品编号。

3.将样块待测一面置于激发台上,必须保证样块待测面平整无污渍且完全覆盖住激发孔,样品待测面与激发台之间必须完全贴合,不能有空隙,否则无法进行正常激发分析,且直接影响分析准确性,严重时可能导致仪器部件的损坏!4.放好样品后,关闭激发室门,点击“SID OK+开始”,仪器进行激发,激发完成后分析数据自动显示出来。

此时打开激发室门,移走样块,激发孔周围如有金属碎屑残留则用质地较软的布轻轻擦除,同时用电极刷清理激发电极上的附着物。

ARL直读光谱的基本操作

ARL直读光谱的基本操作

ARL3460直读光谱的操作方法一、开机顺序(从停电状态——工作状态)1. 首先打开磁力启动器开关(绿色按钮为开,红色为关)。

2. 打开稳压电源开关(向上为开,向下为关)。

3. 打开光谱仪电源,[如图4 5 1 2 3 打开顺序为1-2-3-4-5,其中“1”代表光谱仪的主开关;“2”代表真空泵开关;“3”代表循环冷却水泵开关;“4”代表电子系统开关;“5”代表高压系统开关]4. 打开电脑显示器开关。

5. 打开打印机。

6. 打开计算机主机开关。

二、关机顺序1.退出“WinOE”主菜单,关掉“WinOE”主程序(方法:用鼠标点击主菜单右上角的符号“×”)。

2.关闭计算机(方法:首先点击桌面左下角符号“start”,等弹出菜单后再点击菜单末尾的“Shut Down”项,最后点击下方“OK”按钮,既可关掉计算机主机)。

3.关闭显示器开关,关闭打印机开关。

4.关闭光谱仪开关(注意:反顺序关掉开关,依次为5-4-3-2-1)。

5.关掉稳压电源开关。

“ON——OFF”。

6.按红色按钮,关闭磁力启动器开关。

注意:如果从突然停电状态过渡到开机状态,应该注意以下几项(1)首先依照关机顺序依次关掉整个系统开关。

(2)等来电5—10分钟后,再依照开机顺序依次打开仪器的各个开关。

三、正常分析1.光谱仪最少要再开机4小时后才可以进行分析。

2.氩气一般要在分析试样前半小时通入。

3. 双击计算机界面上的“WINOE”在其后显示的页面中输入用户名和密码“ARL”,进入“WINOE”的分析菜单。

4.选择“Prod uction/Analysis”下的“Concentrion Analysis”,进入分析页面,通过点击“Change Task”(选择任务)按钮,例如选择“HRB335”点击“OK”按钮,回到分析页面。

5. 再点击“Select Program” (选择程序)按钮,选择需要的类型标准化程序(二者保持一致或者相对应的分析程序)例如也选择“HRB335”,点击“OK”确定后回到分析页面。

直读光谱仪操作规程

直读光谱仪操作规程

ARL3460光谱仪操作规程一、目的:确保ARL3460光谱仪分析熔铸产品样品的化学成分时,保证数据准确无误,将测定结果误差降到最低。

二、职责:检测中心光谱分析岗位负责按照本规程进行操作。

三、内容:1、开机1.1依次打开总电源开关、稳压器开关、电脑显示器、主机电源开关。

1.2打开光谱仪电源开关,依次为主开关、真空泵、循环水、电子柜、高压电。

顺序不得有误。

(关机顺序反之)1.3打开氩气钢瓶总阀,依次打开净化机总进气阀及出气阀,进气阀与出气阀相对应。

例如:选择1#阀门时,相对应打开1#出气阀。

2、点检2.1检查氩气钢瓶总阀,保证其压力在1MPa以上,否则更换氩气钢瓶,记录总压力表读数。

2.2检查净化机压力表读数,使其保持在0.30±0.05MPa,若不在此范围内,应调节氩气钢瓶减压阀至显示正常为止(激发样品时禁止调整氩气流量)。

2.3检查温湿度表读数,使其保持在正常范围内。

温度:15℃-30℃(设备最佳分析温度为24℃);湿度:20%-80%。

2.4检查仪器各指示灯是否正常,光谱仪、电脑、主机系统、稳压器等。

2.5检查循环水泵的水位和真空泵的油位均保持在1/2到2/3之间,并查看是否有泄漏。

2.6用3mm的极距规检查电极距离,并用废样将激发口扣住。

2.7打开OXSAS软件,按F7检查设备仪器状态。

3、分析样品3.1设备在开机后最少预热6小时,确保设备各参数均符合要求后方可分析样品。

3.2按F10(定量分析)选择适用的分析基线,可选择的分析基线有ALGLAL(通用分析基线包括1XXX-8XXX)、ALLAAL (1XXX,3XXX,6XXX的合金铝分析基线)、ALGLAL 2XXX(2A50合金分析基线)、ALGLAL 5XXX(Mg含量低于7%的5XXX通用分析基线)、ALGLAL 7XXX(不含Zr(锆)的7XXX通用分析基线)、ALLAAL 1XXX(1XXX通用分析基线)、ALLAAL 3XXX(3XXX通用分析基线)、ALLAAL 6XXX(6XXX 通用分析基线)。

ARL3460光谱仪安装手册

ARL3460光谱仪安装手册

ARL 3460/4460/FAA 安装准备手册2008年目录1 绪言 4 1.1安装准备调查表 41.2贮存 42. 实验室要求 5 2.1 综述表 5 2.2 房间 5 2.3 环境条件 5 2.3.1 环境温度 5 2.3.2 空气湿度 5 2.3.3 海拔高度 6 2.4 地面条件 6 2.4.1 地面承重能力 6 2.4.2 地板漆 6 2.4.3 地面振动 6 2.5所需空间 6 3供电9 3.1 电网连接示例11 3.1.1 欧洲标准11 3.1.2 不稳定230 V AC电网11 3.1.3 标准美国电网11 3.1.4无中线的不稳定电压12 3.2 稳压器12 3.3 远程诊断13 3.3.1Tech 连接134 氩气供给15 4.1 气体回路15 4.1.1安装材料15 4.1.1.1 仪器提供的材料16 4.1.1.2 可选安装材料错误!未定义书签。

4.2 VUV线和CNOPS分析特殊计算要求175 通风排气17 5.1 空气排放175.2 氩气排放176 运输17 6.1 卸下18 6.1.1 从卡车上运到实验室19 6.1.2 从运输托盘上卸下19 6.2 从一个实验室搬到另一个实验室206.3 仪器寄回207 安装21 7.1 安装服务21 7.2 安装结束和保修22 A. 样品制备22 A.1 取样模22 A.1.1 非铁质合金23 A.1.2 Fe,Ni,Co基金属23 A.1.3铸铁23 A.1.4 痕量分析23 A.1.5 SPEMIS探头24A.2 表面制备-样品制备设备24 A.2.1 园盘磨样机24 A.2.2 表面研磨机25 A.2.3 铣床或车床26 A.2.4 压力机26 A.2.5高频炉271 绪言恭贺您购买ARL光谱仪。

Thermo生产的这种精确的测量仪器能满足您的分析要求。

在光谱仪安装之前,需要有一定的准备。

请您负责准备好实验室环境,包括通风系统、供气和供电。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ARL 3460型直读光谱仪操作说明书一.使用前注意事项1.室内温度控制在22-27摄氏度,门窗一般不开,环境保持稳定且恒温,保持室内处于无尘环境;2.室内湿度控制在20%-80%以内,湿度太大时会影响试验结果;3.总电源开关有断电保护功能,应对自动跳闸,有保护仪器的功能;4.开机之前,先检查光谱仪各个开关是处于“开”或“关”什么状态。

如果是开,先依次关机,然后打开总电源开关,再开机;5.打开稳压器黑色开关后,首先检查输出电压是否为220±5V,其次检查指针是否稳定;6.开机必须严格按规定顺序开机,每个开关等待间隔15s左右启动下一个开关,关机按照开机的反顺序依次关机;7.电脑的开关机只受稳压器电源开关控制,与仪器5个开关无关;8.仪器完全冷却,需要一个稳定的过程,所以须在使用前8h开机,经常使用仪器,则仪器和空调24h开机;9.更换氩气瓶时,先用无水乙醇将氩气瓶出口擦拭干净,再打开点氩气将酒精挥发掉后,更换氩气;10.氩气瓶压强不得低于2Mpa,接近2Mpa时则须更换氩气,不使用仪器时,将气压表调到0.1Mpa或净化机打到暂停,节约氩气;11.更换氩气时,不能让空气进到净化机内;12.打开氩气总开关,将氩气气压调到0.25Mpa-0.3Mpa;13.制备后的样品,不能沾到水或油,以免影响测试结果,且严重时会引起火灾;14.开机后,点击F7查看仪器状态,有没有报警信息;15.样品需现用现制,以防影响测试结果;16.当仪器正面黄色罗盘不小心被转动,必须做完标准化,再进行定量分析;17.当标准试样用到一半时,应及时向我公司反映并请求订购。

二.样品的制备1.样品制备要求样品最小体积必须盖住激发台圆口,不能漏出氩气;最大体积必须能在激发台内放的开。

样品形状没有要求,不过一般为圆柱形居多。

试样尺寸要求:直径D:Ø20mm≤D≤Ø60mm;高度H:30mm≤H≤70mm。

2.样品制备过程取圆柱形铝棒样块,在锯床上锯成正方体,然后用无水乙醇清洗锯割好的样品、车床上的三爪卡盘、刀片等,去除油和杂质,防止干扰试验结果。

在车床上将方形样品车成圆柱状,最后车端面,手不能触碰车好的样品端面,将车好的样品保存到干燥器皿中,以备试验时使用。

三.光谱仪的组成,用途及分析原理1.光谱仪组成氩气净化机一台,稳压器一台,光谱仪一台,电脑一台,主机一台,打印机一台。

2.光谱仪的用途ARL3460型光谱仪主要用于定量测定我公司的原材料6061铝合金样品中化学元素的种类及浓度,看铝棒能否达到我公司所需要的标准。

从原材料质量把关,可以提高我公司的生产质量及效率,降低生产成本。

3.光谱仪的分析原理试样经车床加工后,通过固定激发台的分析架,使试样将火花室密封,并将车光的表面覆盖在电极上方。

用火花 (或电弧)的高温使样品中各元素从固态直接气化并被激发而发射出各元素的特征波长,用光栅分光后,成为按波长排列的“光谱”,这些元素的特征光谱线通过出射狭缝,射入各自的光电倍增管,光信号变为电信号,经仪器的控制测量系统将电信号积分并进行模/数转换,然后由计算机处理,并打印出各元素的平均百分含量。

四.光谱仪的具体操作1.光谱仪的开关机(1)开机:1) 配电箱开关2)断电保护开关(绿色按钮),若配电箱开关本身带有断电保护则忽略该步3)打开稳压电源开关,待稳定两分钟4)打开光谱仪:①主电源(main),等5-10秒②水泵(waterpump)③真空泵(vacuum pump)④电子柜(electronis),等5-10秒⑤高压电源(HVPS)5)开计算机;打开OXSAS操作软件(日常操作使用!USER!)6)开氩气,分压流量控制在0.25~0.30Mpa之间待仪器稳定后(新开机至少8小时以上),按Tools→Actions→Read status[F7]检查各参数值,应在low~high范围之内,方可进行下面检测工作。

2.激发台的使用1)先用3mm量规放在电极上,一手摁住量规,一手拧紧激发台右侧开关;2)样品边缘离激发台圆口边缘2-3mm,放好样品,检查是否盖好;3)调节压紧支架压紧样品,使其密封,不泄露氩气;4)关好激发台保护门,准备激发打点。

3.描迹描迹的目的:扫描入射狭缝,找到最大光强位置。

描迹操作步骤:1). 准备一块各元素含量适中的样品(可用RA19),制备好后待用;2). 检查仪器是否处于正常状态,按Tools→Actions→Readstatus[F7],检查各参数值,数值在low~high范围之间时属正常;3). 按Tools→check optics→Integration profile,打开积分描迹界面;4). 在Method→Name下,选择profile;在Dial Position→Start下,输入88(比上一次描迹位置小10);→End 下,输入108(Start 里的值+20);→Step 下,输入25). 将准备好的描迹用样正确放在激发台上,并将描迹盘位置定在88(Start 值处)按 ,开始描迹; 6).按照软件指示要求,连续完成90,92,……108位置的描迹点(注意每一步都要正确调整好描迹盘位置)7).完成后可以看到界面下方出现一似正态分布的曲线群,按界面上横条栏中的Peak →Show peak position ,可以看到曲线群峰顶旁边出现一个平均位置值;8).在界面上方右边通道群中可以看到各通道峰位置(peak ),将峰位置远离平均值3个以上的通道删除(将通道前面□中的绿色√去掉),可以看到一个新的平均值;9).将描迹盘位置定在这个平均值位置处;10). 存储描迹位置,关闭描迹界面。

描迹结果分析:1)观察曲线两边是否正态分布,对称均匀;2)观察每种曲线是否只有一个高峰出现;3)剔除超过3个格的元素。

4.标准化标准化作用:通过调整接收端强度,校正仪器。

标准化步骤: 1). 将随机所带光谱仪更新试样(也叫漂移校正样)制备好待用;Measure Next step2). 按Analysis and Data→Standardize[F3],打开标准化更新界面;3) .在界面下,Task中选择SUS,Setting-up Sample中选择标准化试样标识,这时在Element Format 中显示SUS OES,在Result Format中显示SUS OES,在Sample Name中显示试样标识;4) .将对应的试样正确放在激发台上,按SID Ok+Start,开始该块试样的标准化更新;待完成后,数据出现在界面下方(包括Last. Nomi数据),按continue再次进行,一般要重复进行5次以上,检查Avg与Last. Nomi之间数据差别,以防所用试样与样品标识不符的情况出现,检查SD、SD%,剔除离群值后,按Finish;5).将标准化更新试样全部完成后,按Standardize中的finish Standardize,出现询问是否校正窗口,按OK,完成标准化更新。

5.类标(1)建立类标1)将用于建立类标的标准样制备好待用(比如6061-1);2)按Operation Setup→Methods,打开方法界面,按中间横条中的Type Standards,打开类标建立界面;3)在界面上方选择所用方法(与标准样品相匹配,比如6061-1用ALLAAL,方法条反显,在左边小方格中出现标志);4)在界面右下角Create Type Standards Method ……按 ,出现成功创建类标窗口,点OK,在界面下半部分中出现New Type Standards;5)将Type Standards下的NewType Standard 改成你希望的名称(比如6061-1);将Default Parameters Options下的Options 右侧的打开,把Full updata irrespective of sigma和Plausibility check with nomind value前的□划上√;6)点开new type Standards (比如6061-1)前的,把标准样品标有标准值的元素前□中划上√,在Concentration中Nominal里输入标准值,选择Correction type(有Rotationl和Translational两种,常选Translational),注意不要输错值;7)选择界面上方右边的,并退出界面。

(2)类标初始化1)按analysis and Data→Measure Type Standards[F4],打开类标界面;2)在Task中选Ts_Init,在type Standard选你建立的类标(比如6061-1),这时在Element Format和Result Format 中显示SUS OES,在Sample Name 中显示类标名称(比如6061-1);3)按SID ok+Start,开始类标初始化,待完成后数据显示在界面下方(包括Last,Nomi数据,这时Last为0,Nomi为你输入的标准值),按Continue再次分析,一般重复进行5次以SAVE上,检查SD,SD%,剔除离群值后,按finish。

(3) 类标更新1)一般在使用该类标进行分析前,需要进行类型更新;2)按Analysis and Data→Measure Type Standards [F4],打开类标界面;3)在Task中选Ts,在Type Standard中选你建立的类标(比如6061-1);4)按SID ok + Start,开始类标更新,待完成后数据显示在界面下方(包括Last. Nomi数据),按Continue再次分析,一般要重复进行5次以上,检查SD,SD%,剔除离群值后,按finish;(4) 利用类标分析样品按Analysis and Data → QuantitativeAnalysis[F10],打开界面;根据你分析的样品选择Task、Type Standard(比如6061-1选Con-Al、6061-1),这时在Method中显示对应的方法名称(比如6061-1对应的是ALLAAL);在Sample ID中输入样品标识,按SID ok +Start,完成后即显示分析数据。

五.数据库的备份与恢复双击桌面备份图标—Back up Database—D盘(Back up)--选中要备份包-Back up—Ok备份完成。

六.光谱分析常见问题的分析1、激发点不好的检查:1)激发点不好主要是由于激发时氩气不纯造成的。

检查仪器是否刚通入氩气,一般在通入氩气数小时后才会有正常的激发点。

2)气质量是否可靠。

相关文档
最新文档
