电感元器件介绍
常用电子元器件电感识别方法与检测
（2）用途： • 电感器在电路中的基本用途有：LC滤波器、LC振荡器,扼
流圈、变压器、继电器、交流负载、调谐、补偿、偏转等。 • 常用于滤波、陷波、调谐、振荡、延迟、补偿等电路中。
A、作为滤波线圈，阻止交流干扰。（滤波） B、作为谐振线圈，与电容组成谐振电路。（调谐） C、在高频电路中作为高频信号的负载。（交流负载） D、制成变压器传递交流信号。（变压器） E、利用电磁感应特性制成磁性器件，如磁头、电磁铁等 器件。
J
4R7M
R33
电感量：0.33μH，偏差±5% 电感量：4.7μH，偏差±20%
2020/12/15
常用电子元器件电感的识别方法和检测
28
电感文字符号法 实物示例
电感量：4.7μH 偏 差：±10%
2020/12/15
常用电子元器件电感的识别方法和检测
29
电感器标注方法
• 3、数码法 电感的数码标示法与电阻 器一样，前面的两位数为有效数，第三 位为倍乘，单位为μH。
•多层线圈： 多层线 圈可以增大电感量， 但线圈的分布电容也
随之增大。
常用电子元器件电感的识别方法和检测
8
2、按绕线结构分类： ❖峰房线圈：峰房线 圈在绕制时导线不断 以一定的偏转角在骨 架上偏转绕向，这样 可大大减小线圈的分 布电容。
常用电子元器件电感的识别方法和检测
电感线圈的种类
3、按工作性质:高频 电感器(各种天线线 圈、振荡线圈)和低 频电感器(各种扼流 圈、滤波线圈等)。
变压 器型 号命 名
序号，用数字表示 功率，用数字表示（单位用VA或W标志，但RB型除外）
主称，用字母表示
例如：DB-50-2为50VA电源变压器

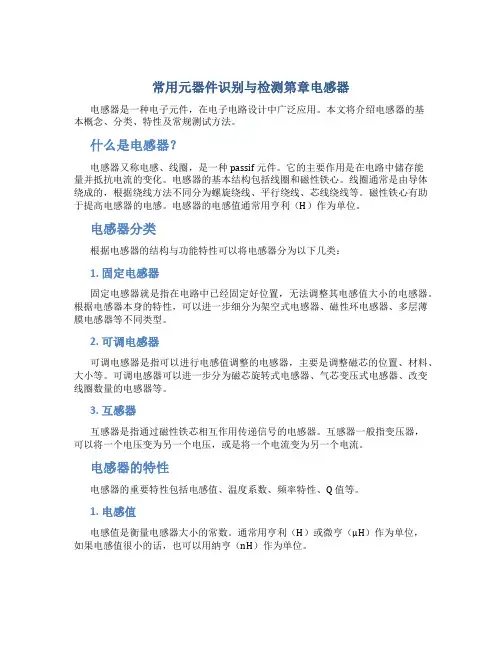

常用元器件识别与检测第章电感器
常用元器件识别与检测第章电感器电感器是一种电子元件，在电子电路设计中广泛应用。
本文将介绍电感器的基本概念、分类、特性及常规测试方法。
什么是电感器？电感器又称电感、线圈，是一种 passif 元件。
它的主要作用是在电路中储存能量并抵抗电流的变化。
电感器的基本结构包括线圈和磁性铁心。
线圈通常是由导体绕成的，根据绕线方法不同分为螺旋绕线、平行绕线、芯线绕线等。
磁性铁心有助于提高电感器的电感。
电感器的电感值通常用亨利（H）作为单位。
电感器分类根据电感器的结构与功能特性可以将电感器分为以下几类：1. 固定电感器固定电感器就是指在电路中已经固定好位置，无法调整其电感值大小的电感器。
根据电感器本身的特性，可以进一步细分为架空式电感器、磁性环电感器、多层薄膜电感器等不同类型。
2. 可调电感器可调电感器是指可以进行电感值调整的电感器，主要是调整磁芯的位置、材料、大小等。
可调电感器可以进一步分为磁芯旋转式电感器、气芯变压式电感器、改变线圈数量的电感器等。
3. 互感器互感器是指通过磁性铁芯相互作用传递信号的电感器。
互感器一般指变压器，可以将一个电压变为另一个电压，或是将一个电流变为另一个电流。
电感器的特性电感器的重要特性包括电感值、温度系数、频率特性、Q 值等。
1. 电感值电感值是衡量电感器大小的常数。
通常用亨利（H）或微亨（μH）作为单位，如果电感值很小的话，也可以用纳亨（nH）作为单位。
2. 温度系数随着温度升高，电感值也会随之变化，这种变化率被称为电感器的温度系数。
正的温度系数意味着电感值随着温度升高而增加，负的温度系数则意味着电感值随着温度升高而下降。
3. 频率特性由于电感器本身的电抗和电阻，其在电路中的表现受到频率的影响。
因此电感器的频率特性也是其重要条件之一。
4. Q 值Q 值是电感器在某个特定频率下阻抗与电阻之比，也可以通过电感器的品质因数来计算。
Q 值是电感器重要参数之一，它可以分析电路中的频率响应、损耗及选择性等问题，因此也被称为质量因数。
经典：电感元器件介绍
3、 品质因数（优值）： 电感线圈中储存能量与消耗能 量的比值称为品质因数。又称Q值。或是线圈所呈现 的感抗与线圈直流电阻的比值，Q=wL/R。电感器的 Q值一般为50-300， Q值与线圈的结构（导线粗细、 多股或单股、绕法、磁心）有关，Q值越高，电路的 损耗越小。在调谐回路中，要求Q较高，以减小与线 圈回路的损耗；在滤波回路中，Q值不宜过高，以免 使其与滤波电容构成谐振回路，对电路产生影响，对 于高频扼流圈和低频扼流圈不做要求。
20
固定线圈按用途分有
电感器按用途可分为振荡电感器、校正电感器、显像管偏 转电感器、阻流电感器、滤波电感器、隔离电感器、补 偿电感器等。 高频阻流圈：阻止高频交流电流通过，而让低频交流电 流通过。高频扼流圈在塑料或瓷骨架上绕成蜂房式结构， 一般电感量小在2.5-10mH之间。 低频阻流圈：阻止低频交流电流通过而让直流电流通过， 常与电容组成滤波电路，滤除残余的交流成分。低频阻 流圈是在绕好的空心线圈中插入铁心而成的大电感量的 电感，电感量达几H－几十H。工作电流60mA-300mA。
2
1、各种类型电感图
3
4
5
6
7
8
二、电感器和变压器
是利用电磁感应原理制成的器件。 定义：在导线或线圈中流过电流时，其周围就会产生磁场， 线圈中电流发生变化时线圈周围的磁场发生变化，变化的 磁场可使线圈自身产生感应电动势，这就是自感作用，表 示自感能力的物理量称电感。凡能产生电感作用的器件称 为电感器。 如在通以交流电的线圈的交变磁场中，放置另一只线圈， 在此线圈中会产生感应电动势，这种现象称为互感。 电感器通常分为两大类：一类是应用自感作用的电感线圈。 另一类是应用互感作用的变压器。
①直标法：电感量用数字和单位直接标注在外壳上。单位uH或mH。 如 220uH±5%
电子元器件—电阻电容电感知识大全PPT版
第一课 电阻元件 电感元件 电容元件 电感的符号
电感器
带铁（磁）芯电感器 非铁磁芯电感器
可调电感器
带抽头电感器
磁芯微调电感器
铁芯变压器
绕组间有屏蔽的变压器 带屏蔽变压器
第一课 电阻元件 电感元件 电容元件
电感
第一课 电阻元件 电感元件 电容元件
色环电感基本构造
导磁体性质：铁氧体磁芯 绕线形式：单层密绕式 电感量：10,33,47,100... 应用范围：滤波 种类：电感线圈 封装形式：色环电感
色环电感特征
1.色环电感结构坚固，成本低廉，适合 自动化生产。 2.特殊铁芯材质，高Q值及自共振频率。 3.外层用环氧树脂处理，可靠度高。 4.电感范围大，可自动插件。
第2. 一常课用电的阻电元感件器电—感—元扼件流电线容元圈件
扼流线圈：又称为扼流 圈、阻流线圈、差模电感器， 是用来限制交流电通过的线 圈，分高频阻流圈和低频阻 流圈。采用开磁路构造设计， 有结构性佳、体积小、高Q 值、低成本等特点，适用于 笔记型电脑、喷墨印表机、 影印机、显示监视器、手机、 宽频数据机、游戏机、彩色 电视、录放影机、摄影机、 微波炉、照明设备、汽车电 子产品等。
它是利用半导体光敏效应制成的一种元件。电阻值随入 射光线的强弱而变化，光线越强，电阻越小。无光照射时， 呈现高阻抗，阻值可达1.5MΩ以上；有光照射时，材料激发 出自由电子和空穴，其电阻值减小，随着光强度的增加，阻 值可小至1kΩ以下。
如：可见光敏电阻，主要材料是硫化镉，应用于光电控 制。红外光敏电阻，主要材料是硫化铅，应用于导弹、卫星 监测。
第一课 电阻元件 电感元件 电容元件
电子元器件—电阻电容电感知识大全
电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。
1.1定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。
1.2作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。
1.3单位电阻器的基本单位是欧姆，用希腊字母Ω表示。
在实际应用中，常常使用由Ω导出的单位，如千欧（k Ω），兆欧（MΩ）等。
2、分类电阻器种类繁多，形状各异，有多种分类方法。
2.1按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。
滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。
2.2按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。
2.3按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。
如线绕电阻，精密合金箔电阻等。
2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。
薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。
2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。
碳膜电阻金属膜电阻水泥电阻2.4按安装方式分，有插件电阻和贴片电阻。
插件电阻贴片电阻2.5按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在0.05～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。
2.5.2精密型：功率小于2W，阻值为0.01Ω～20MΩ，偏差为2%～0. 001%。
2.5.3功率型：功率在2～200W之间，阻值0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。
电子元器件基础知识—电感
一、电感
1.电感：即我们俗称的线圈。
2.种类极其表示方法：
3.电感的代号：在电路中一般用“L”表示电感。
4.电感的单位：亨利（H）、毫亨（MH）、微亨(UH). 换算关系：1H= 103 MH= 106 UH
5.电感的作用：滤波。
二、变压器
1.结构：由两个或多个电感线圈组成的电子元件。
2.变压器的作用：能将输给它的电压变换成另一种我们需要的电压输出给次级电路使用。
3.变压器的代号：在电路中一般用字母“T”表示。
4.变压器的表示方法：
1、变压器的种类：
按工作频率分为高频变压器（磁性天线）、中频变压器（中周）、低频变压器（火牛）。
2、变压器的单位：
同电感的单位相同为亨利（H）、毫亨（MH）、微亨(UH).
3、变压器的使用注意事项：
任何变压器在使用时都必须注意它的初次级引脚顺序,绝不能调换使用，否则将损害变压器或电路中的其他元器件，引起整个电路无效。
片式电感元器件
片式电感元器件片式电感元器件是一种常见的电子元器件，广泛应用于各种电子设备中。
它具有体积小、重量轻、高效率等优点，因此在现代电子技术领域中得到广泛关注和应用。
片式电感元器件的核心部件是由导体材料制成的线圈，其形状呈片状，因此得名。
片式电感元器件主要用于电路中对电流和磁场进行调节和过滤。
它能够在电路中产生感应电动势，从而实现对电流的调整。
同时，它还能够有效地抑制电磁干扰和滤波，提高电路的稳定性和可靠性。
片式电感元器件的工作原理与传统线圈电感元器件相似，但由于其特殊的结构和材料，使得其性能更加优越。
片式电感元器件具有较低的电阻和较高的电感值，能够在电子设备中实现更高的功率传输和更好的信号过滤效果。
同时，片式电感元器件还具有较低的损耗和较小的体积，能够满足现代电子设备对体积轻巧和高效率的要求。
在现代电子设备中，片式电感元器件被广泛应用于各种领域。
例如，在通信设备中，片式电感元器件能够有效地过滤信号中的杂波和噪声，提高通信质量和可靠性。
在电源供应模块中，片式电感元器件能够实现电流的稳定调节，提供稳定的电源输出。
在汽车电子领域，片式电感元器件能够实现对电动汽车电池的充放电控制，提高电动汽车的续航里程和使用寿命。
除了上述应用领域外，片式电感元器件还被广泛应用于电子产品中的其他模块，如功放、音响、数码产品等。
它能够实现对电流和信号的精确调节和过滤，提高电子产品的性能和稳定性。
值得一提的是，随着科技的不断发展，片式电感元器件的性能和应用领域也在不断拓展。
例如，近年来，随着无线充电技术的快速发展，片式电感元器件在无线充电设备中得到广泛应用。
它能够实现对电能的高效传输和转换，为无线充电设备提供稳定可靠的电源。
总之，片式电感元器件作为一种重要的电子元器件，在现代电子技术领域中发挥着重要的作用。
它的小巧、高效和可靠性使得其在各种电子设备中得到广泛应用。
随着科技的不断发展，相信片式电感元器件的性能和应用领域还会进一步拓展，为电子产品的发展提供更多可能性。
电感知识
电子元器件系列知识--电感电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o．2-o．5％。
对耦合线圈和高频扼流圈要求较低，允许10—15％。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为：Q=ωL/R式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。
电子设计基础关键元器件篇电感
电子设计根底关键元器件篇〔三〕：电感电感：当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵抗通过线圈中的电流。
我们把这种电流与线圈的互相作用关系称其为电的感抗，也就是电感，单位是“亨利〞〔H〕。
电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L 表示，单位有亨利〔H〕、毫亨利〔mH〕、微亨利〔uH〕，1H=10^3mH=10^6uH。
一、电感器的作用与电路图形符号〔一〕电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L〞表示，上图是其电路图形符号，以下图是实物图。
〔二〕电感器的作用电感器的主要作用是对交流信号进展隔离、滤波或与电容器、电阻器等组成谐二、电感器的构造与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器〔如振荡线圈、阻流圈等〕，大多数是将漆包线〔或纱包线〕环绕在骨架上，再将磁芯或铜芯、铜芯等装入骨架的内腔，以进步其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器〔例如色码电感器〕一般不使用骨架，而是直接将漆包线绕在磁芯上。
空心电感器〔也称脱胎线圈或空心线圈，多用于高频电路中〕不用磁芯、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定间隔。
2．绕组绕组是指具有规定功能的一组线圈，它是电感器的根本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕〔绕制时导线一圈挨一圈〕和间绕〔绕制时每圈导线之间均隔一定的间隔〕两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3．磁芯与磁棒磁芯与磁棒一般采用镍锌铁氧体〔NX系列〕或锰锌铁氧体〔MX系列〕等材料，它有“工〞字形、柱形、帽形、“E〞形、罐形等多种形状，如右图所示。
电感被动元器件
电感被动元器件
电感是三大被动元器件之一，它是一种磁性材料产品，在射频系统中得到广泛应用。
电感可以根据工艺结构不同，分为绕线型、叠层型、薄膜型和一体成型电感。
绕线电感通过把铜线绕在一个磁芯上形成一个线圈，可以提供大电流、高感值，一般电路用和电源电路用电感器主要使用的是铁氧体的筒形磁芯。
叠层电感则是将积层主体材料（铁氧体或陶瓷浆料）干燥成型，交替印刷导电浆料，最后叠层、烧结成一体化结构，其比绕线电感尺寸小，标准化封装，适合自动化高密度贴装。
电感的工作原理是基于楞次定律，即当电感中流过交变电流时，产生的磁场是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流。
电感会阻碍流过的电流产生变化，这就是电感对交变电流呈高阻抗。
在射频系统中，电感可以用于滤波器、调谐器和扼流圈等部件中。
此外，电感还可以用于存储能量，例如在电源中作为储能元件。
总之，电感是一种重要的被动元器件之一，在电子设备和系统中有着广泛的应用。
电感元器件的计算公式
电感元器件的计算公式电感元器件是电子电路中常见的被动元件之一，它具有储存能量的特性，常用于滤波、阻抗匹配、频率选择等电路中。
在实际电路设计中，我们经常需要对电感元器件进行计算，以确定其参数和特性。
本文将介绍电感元器件的计算公式及其应用。
一、电感元器件的基本概念。
电感是指导体中产生感应电动势的能力，通常用L来表示，单位是亨利（H）。
电感元器件通常由导体线圈或铁芯线圈构成，通过这些线圈的电流变化可以产生磁场，从而储存能量。
电感元器件在电路中的作用类似于惰性元件，它会阻碍电流的变化，从而在电路中产生一定的阻抗。
二、电感元器件的计算公式。
1. 电感的计算公式。
电感元器件的电感值可以通过以下公式进行计算：L = (N^2 μ A) / l。
其中，L为电感值（亨利），N为线圈匝数，μ为磁导率，A为线圈截面积，l为线圈长度。
2. 磁感应强度的计算公式。
磁感应强度B可以通过以下公式进行计算：B = μ H。
其中，μ为磁导率，H为磁场强度。
3. 磁场强度的计算公式。
磁场强度H可以通过以下公式进行计算：H = (N I) / l。
其中，N为线圈匝数，I为电流，l为线圈长度。
三、电感元器件的应用。
1. 电感元器件在滤波电路中的应用。
电感元器件在滤波电路中常用于去除电路中的高频噪声或杂频信号。
通过选择合适的电感元器件参数，可以实现对特定频率范围的信号进行滤波，从而提高电路的抗干扰能力。
2. 电感元器件在阻抗匹配电路中的应用。
电感元器件在阻抗匹配电路中可以起到匹配输入输出阻抗的作用，从而提高信号传输的效率。
通过合理设计电感元器件的参数，可以实现输入输出阻抗的匹配，从而减小信号传输过程中的能量损耗。
3. 电感元器件在频率选择电路中的应用。
电感元器件在频率选择电路中可以实现对特定频率信号的选择和放大。
通过合理选择电感元器件的参数，可以实现对特定频率范围的信号进行放大，从而实现频率选择的功能。
四、电感元器件的选型和设计注意事项。
电感(Inductor)知识
电感是什么？电感diàngǎn[INDUCTORS] 电路在如下电流发生变化时能产生电动势的性质。
也指利用此性质制成的元件什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
电感的作用是什么?电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。
（一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。
寄生电感寄生电感一半是在PCB过孔设计所要考虑的。
在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
电感是什么
1.5±0.1
4±0.1
B
C
K
载带尺寸C/W：4/8、8/16、 12/16、16/24、24/32
特点：电感量范围(nH-uH)，频率高，电感量精度高，损耗小 (即Q大)，容许电流大、制作工艺继承性强、成本低等。
一
贴片电感产品介绍
常规尺寸型号：0402（1005） 0603 （1608）0805（2012） 1206（3216 ）1210（3225）
电感容许公差 J – ±5% K – ±10% M – ±20%
一
贴片电感产品介绍
目前推出三种材料：还原粉（HPB）、合金粉（HPBH）、羰基粉 （HPBT）。
常规尺寸型号：0402、0630、0650、0850、1045、1050、1265、 1770、2213。
一
贴片电感产品介绍
磁珠：主要原料为铁氧体，专用于抑制信号线、电源线上的高 频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来 吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存 储器电路(DDRSDRAM，RAMBUS等)都需要在电源输入部分加磁 珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波 电路等，其应用频率范围广。 磁珠有很高的电阻率和磁导率， 等效于电阻和电感串联，但电阻值和电感值都随频率变化。
一
贴片电感产品介绍
贴片功率电感：功率贴片电感是分带磁罩和不带磁罩两种，主要 由磁芯和铜线组成。
特点：电感量范围广(uH-mH)，频率高，电感量精度高，损耗小 (即Q大)，容许电流大、制作工艺继承性强、简单、成本低等。
一
贴片电感产品介绍
贴片大功率电感：又称扁平线圈电感即一种扁平式线圈的电感 器，由一线圈部，所述线圈部两端延伸的接脚部，一由铁粉压 铸而成的导磁座及盖体所构成;其中，线圈部为一扁平圈绕式导 电线材，其两端接脚部朝外部电路导接方向折弯，并在所述线 圈部及接脚部的外表注有一绝缘包覆体，只外露一部分接脚部 作为与外部电路连接的接面，如此所述接一
什么是电感-电感在电路中的作用原理及元器件符号
什么是电感?电感在电路中的作用原理及元
器件符号
1.电感（Inductor)是我们常见的磁性元器件之一，简洁说它在电路中主要是通过阻碍沟通电流的变化来实现其功能的。
2.电感在电子电路中通常用字母“L”来表示，其原理图中元器件符号如下：
常用电感图示
b.电感的基本结构介绍
电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此相互绝缘，而绝缘管可以是空心的，也可以由实心的铁芯或磁粉芯组成，下面以模压电感图片为例展现电感的基本构造。
c.电感的工作原理简述
线圈中通过沟通电流时,其四周将呈现出随时间而变化的磁力线.依据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,当感应电动势形成闭合回路时,此感应电势就要产生感应电流,由楞次定律知道感应电流所产生的磁力线总要力图阻挡原来磁力线的变化。
d.电感在电路的特点
通直流阻沟通(即：抱负的电感器对直流电流没有任何阻碍作用;对沟通电流随着频率的增加其阻碍作越来越明显）。
e.电感的主要作用
滤波（纹波及EMI消退）；
储能（开关电源和逆变电源中广泛使用）；谐振（收音机选频，LC振荡电路）；
陷波（高通或低通以及带通陷波电路）;。
电感元器件基础知识
电感元器件基础知识电感元器件是一种被广泛应用于电气电子领域的基础元器件，常见于各种电路中。
它是一种能将电能转化为磁能并存储的元器件，通过磁力作用实现对电流的变换以及对电压和信号的滤波等功能。
下面将介绍电感元器件的基础知识。
1.电感的基本概念电感是一种具有线圈结构的元器件，由导体绕制成的线圈组成。
当电流通过线圈时，会在线圈周围产生磁场。
根据法拉第电磁感应定律，传导电流的变化会产生感应电动势，而感应电动势又会阻碍电流的变化。
因此，电感具有储能和阻抗两方面的特性。
2.电感的结构和参数电感的结构主要由线圈、磁性材料和绝缘材料组成。
线圈可以由金属丝、导电纤维、铁芯等材料绕制而成，通过绝缘材料来隔离线圈与其他材料之间的直接接触，保证电感的正常工作。
磁性材料通常是一种软磁材料，如铁氧体或镍铁合金等，可以增强磁感应强度。
电感的参数有三个主要的物理量：电感值（L），电感系数（k）和电感的内阻（R）。
电感值表示电感对电流变化的阻碍程度，单位是亨利（H）。
电感系数是指线圈中磁场的强度与输入电流的关系，表示磁场的集中程度。
电感的内阻是电感元器件本身所带来的电阻，由线圈的电阻和铁芯的温度效应等因素综合决定。
3.电感的工作原理和应用电感的工作原理是通过磁感应线圈中的磁场，来改变电流的大小和方向。
当电感中有电流通过时，由于电流变化产生的磁场可以储存电能，然后这部分电能会继续对电流进行耦合，导致电流的变化速率减慢。
这种性质使得电感能够实现对电流的平滑、改变或者滤波等功能。
电感元器件在各种电路中有着广泛的应用。
在直流电源中，电感通过储存能量的方式，提供给电路中需要稳定电流的部分。
在交流电源中，电感可实现对电压和电流的变换，起到数电流的调整作用，并可以通过滤波电路去除电源中的杂波和噪声等。
此外，电感还常用于放大器、调制器、变压器、继电器等电子设备中，以实现信号的放大、调制和变压等功能。
4.电感的特性和选择其次，电感对于交流信号和直流信号有不同的工作特性。
电感元件ppt课件
影响因素
线圈的匝数、绕制方式、 磁芯材料等。
计算公式
L=μ×N^2×A/l，其中μ 为磁导率，N为线圈匝数 ，A为线圈截面积，l为线 圈长度。
品质因数
定义
品质因数又称为Q值，是衡量电感元 件性能优劣的重要参数，表示电感元 件的能量损耗与储能能力的比值。
影响因素
计算公式
Q=ω×L/R，其中ω为角频率，L为电 感值，R为线圈总电阻。
随着通信技术的发展，电感元件需要具备更好的 高频特性，以满足高速信号处理的需求。
3
集成化
为了提高电路板的集成度和减少元件数量，电感 元件也在向集成化方向发展，如将多个电感元件 集成在一个封装内。
电感元件的应用前景展望
5G通信
随着5G通信技术的普及，电感元件在高频信号处理和功率传输 方面的应用将更加广泛。
电感元件的频率特性
总结词
阐述电感元件在不同频率下的性能表现。
详细描述
电感元件的频率特性表现在其阻抗随频率的变化而变化。在低频时，电感元件表 现出较大的阻抗，能够有效抑制电流；而在高频时，电感元件的阻抗减小，对电 流的抑制作用减弱。
电感元件的传输特性
总结词
描述电感元件在信号传输方面的表现 。
详细描述
，确保其性能和质量。
05 电感元件的制造工艺与材料
电感元件的制造工艺流程
绕线工艺
将导线绕在骨架上，形 成线圈。
磁芯装配
将磁芯装配到线圈中， 以增强电感性能。
绝缘处理
对线圈进行绝缘处理， 以防止短路和漏电。
封装与测试
将电感元件进行封装， 并进行性能测试。
电感元件的材料选择与特性
导线材料
通常选用铜线，因为其电阻低、导电性好。
电感器元器件的功能及原理
电感器元器件的功能及原理
电感器是重要的电子元器件,其常见的功能和工作原理概括如下:
1. 电感元件
电感元件可以存储磁场能量,其阻抗随频率变化,可用于滤波、谐振、匹配电路。
2. 互感元件
互感器利用电磁感应产生互相耦合的电感,可用于变压、隔离、变频等电路。
3. 电感传感器
基于电感变化检测物理量的传感器,如线圈位移传感器、金属检测传感器等。
4. 感应和自感应
外部磁场改变通过磁通对电感器产生感应电动势,自感应为电流变化感应自身。
5. stored能量
电感存储的能量靠磁场,与电流平方成正比。
断电时发生自感应产生电压。
6. 谐振电路
电容和电感可构成谐振电路,在一定频率产生振荡和放大作用。
7. 串联和并联
串联电感总电感为各支路电感之和;并联电感的总电导数为各支路电导数之和。
8. 铁磁质料
电感器利用磁铁、铁氧体、铁氧体等铁磁材料增强电感效应和储能效率。
电感元件是电路设计中不可或缺的基础元件。
掌握电感元件的电路符号,主要参数,型号命名和标识
4)．提高线圈的Q值所采取的措施 品质因数Q是反映线圈质量的重要参数，提高线圈的Q值，可以说是绕 制线圈要注意的重点之一。 （1）根据工作频率，选用线圈的导线 （2）选用优质的线圈骨架，减少介质损耗 （3）选择合理的线圈尺寸，可以减少损耗 （4）选定合理屏蔽罩的直径 （5）采用磁芯可使线圈圈数显著减少 （6）线圈直径适当选大些，利于减小损耗 （7）减小绕制线圈的分布电容
对于高频线圈电感量L由于测试起来更为麻烦，一般都根据在电路使用 效果适当调整，以确定其电感量是否合适。
对于多个绕组的线圈，还要用万用表检测各绕组之间线圈是否短路；对 于具有铁芯和金属屏蔽罩的线圈，要测量其绕组与铁芯或金属屏蔽罩之 间是否短路。
3)．绕制线圈的注意事项
线圈在实际使用过程中，有相当数量品种的电感线圈是非标准件，都 是根据需要有针对性进行绕制。自行绕制时，要注意以下几点：
（4）分布电容 线圈匝与匝之间、线圈与地之间、线圈与屏蔽盒之间以及线圈的
层与层之间都存在着电容，这些电容统称为线圈的分布电容。分布电 容的存在会使线圈的等效总损耗电阻增大，品质因数Q降低。为减少 当布电容，高频线圈常采用多股漆包或丝包线，绕制线圈时常采用蜂 房绕法或分段绕法等。
（5）额定电流 额定电流是指允许长时间通过线圈的最大工作电流。
图 6-5
（2）磁芯线圈 用导线在磁芯、磁环上绕制成线圈或者在空芯线圈中插入磁芯组成的线
圈均称为磁芯线圈，它的符号和实物外形如图 4-6 所示。
图 6-6
图 6-7所示的单管收音机电路中的高频扼流圈（ GZL ），就是选用了 磁芯线圈、它的作用是阻止高频信号通过，而让音频信号和直流电通过， 使耳机发现声音。
CD铁芯
ED铁芯
阶梯铁芯
OD铁芯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、 品质因数（优值）： 电感线圈中储存能量与消耗 能量的比值称为品质因数。又称Q值。或是线圈所呈现 的感抗与线圈直流电阻的比值，Q=wL/R。电感器的Q值 一般为50-300， Q值与线圈的结构（导线粗细、多股 或单股、绕法、磁心）有关，Q值越高，电路的损耗越 小。在调谐回路中，要求Q较高，以减小与线圈回路的 损耗；在滤波回路中，Q值不宜过高，以免使其与滤波 电容构成谐振回路，对电路产生影响，对于高频扼流 圈和低频扼流圈不做要求。
（2）微调电感器：
在线圈中插入磁心，并通过调节其在线圈中的位 置来改变电感量。如收音机中磁棒天线就是改变微调 电感器，与可变电容组成谐振电路，从而实现对所选 电台信号频率的选择。 可调式电感器又分为磁心可调电感器、铜心可调 电感器、滑动接点可调电感器、串联互感可调电感器 和多抽头可调电感器。
作用：
1、做为滤波线圈阻止交流干扰（隔交通直）。 2、可起隔离作用。 3、与电容组成谐振电路。 4、构成各种滤波器、选频电路等，这是电路中应用最 多的方面。 5、利用电磁感应特性制成磁性元件。如磁头和电磁铁。 6、进行阻抗匹配。 7、制成变压器传递交流信号，并实现电压的升、降。 在电路中电感器有通直流阻交流、通低频阻高频、 变压、传送信号等作用，因此在谐振、耦合、滤波、 陷波、延迟、补偿及电子偏转聚焦等电路中应用十 分普遍。
1、各种类型电感图
二、电感器和变压器
是利用电磁感应原理制成的器件。 定义：在导线或线圈中流过电流时，其周围就会产生 磁场，线圈中电流发生变化时线圈周围的磁场发生变化， 变化的磁场可使线圈自身产生感应电动势，这就是自感作 用，表示自感能力的物理量称电感。凡能产生电感作用的 器件称为电感器。 如在通以交流电的线圈的交变磁场中，放置另一只线 圈，在此线圈中会产生感应电动势，这种现象称为互感。 电感器通常分为两大类：一类是应用自感作用的电感线圈。 另一类是应用互感作用的变压器。
注意：小数点用R表示，最后英文字母表示误差。如：8R2J表 示8.2uH。超小型元件（片状）不标偏差，一般为±5%。 允许误差：对于振荡线圈要求较高，误差为0.2%-0.5%；对 耦合线圈和高频扼流圈要求较低，允许误差10%－15%。 2、标称电流值 电感器长期工作不损坏所允许通过的最大电流。它是 高频、低频扼流线圈和大功率谐振线圈的重要参数。常以 字母A、B、C、D、E来分别表示标称电流值50mA、150mA、 300mA、700mA、1600mA。应用时实际通过电感器的电流不 宜超过标称电流值。
4、 分布电容（寄生电容）：指线圈匝与匝之间形成的分 布电容，它降低了线圈的品质因数Q ，也使线圈的工作 频率受到限制。高频线圈采用减小线圈骨架直径，采用 细导线绕制、蜂房式或分段式绕法就是为了减少分布电 容。分布电容Co如图
（三）电感线圈的种类、基本参数、绕制方法及使用常识 1、电感线圈的种类： 按结构分有固定电感、可调电感 （1）固定电感器 为了增加电感量和Q值并缩小体积，线圈中常放置 软磁材料制作的磁心或硅钢片制作的铁心，故又有空 心电感器、磁心电感器和铁心电感器。 空心电感器：用导线绕制在纸筒、塑料筒上组成的线 圈或脱胎而成的线圈。中间没有磁心或铁心，故电感 量很小，通过增减匝数或调节匝距来调节电感量。一 般用在高频电路中。
固定线圈按用途分有
电感器按用途可分为振荡电感器、校正电感器、显像管偏 转电感器、阻流电感器、滤波电感器、隔离电感器、补 偿电感器等。 高频阻流圈：阻止高频交流电流通过，而让低频交流电 流通过。高频扼流圈在塑料或瓷骨架上绕成蜂房式结构， 一般电感量小在2.5-10mH之间。 低频阻流圈：阻止低频交流电流通过而让直流电流通过， 常与电容组成滤波电路，滤除残余的交流成分。低频阻 流圈是在绕好的空心线圈中插入铁心而成的大电感量的 电感，电感量达几H－几十H。工作电流60mA-300mA。
色码电感器：用漆包线绕制在磁心上，再用环氧树脂 封装起来，外壳标以色环（单位uH）或直接由数字标 明电感量。工作频率为19-200kHz，电感范围0.133000uH,额定工作电流0.05-1.6A。有卧式（如LGI和 LGX）和立式（如LG400)。主要用在滤波、振荡、陷波 和延迟电路中。电视机、录像机等电子产品中用得多， 高频小型电感器采用镍锌铁氧体材料磁心，低频小型 电感器采用锰镍铁氧体材料磁心。
磁心电感器：用导线在磁心上绕制成线圈或在空心线 圈中插入磁心组成的线圈。通过调节磁心在线圈中的 位置来调节电感量。 铁心电感器：在空心线圈中插入硅钢片组成铁心线圈， 电感量大，一般为数亨，常称为低频扼流圈。其作用 是阻止残余交流电通过，而让直流电通过。常用于音 频或电源滤波电路中，如扩音机电源电路。 铁心电感器常应用于工作频率较低的电路中，磁芯 电感器常应用于工作频率较高的电路中。
电子元器件知识
电感器介绍
一、初识电感器
电感器是依据电磁感应原理，由导线 绕制而成。在电路中具有通直流、阻交流 的作用。在电路图中用符号L表示，主要参 数是电感量，单位是亨利，用H表示，常用 的有毫亨（mH）、微亨（uH）、 毫微亨 （ nH）,换算关系为
1H=103mH=106uH=109nH 依据电磁感应原理，电感器派生出很多种器件。
（一）电感器的型号命名方法
变压器型号命名
例如：DB-50-2表示50VA的电源变压器
（二）电感器的主要参数及标志方法
电感线圈的主要技术参数有电感量及允许误差、标称电流、 品质因数（Q值）、分布电容等。 1、电感量 反应电感储存磁场能的本领，它的大小与电感线圈的匝数、几 何尺寸、有无磁心（铁心）、磁心的导磁率有关。在同等条件下， 匝数多电感量大，线圈直径大电感量大，有磁心比没磁心电感量 大。用于高频电路的电感量相对较小，用于低频电路的电感量相 对较大。电感量的单位为பைடு நூலகம்（H）。 电感线圈的标注方法： ①直标法：电感量用数字和单位直接标注在外壳上。单位uH或mH。 如 220uH±5% ②色标法：卧式的与电阻色环法相似。立式的常采用色点法。 单位uH ③数码法：采用三位数码表示，前两位有效数，第三位零的个数.
