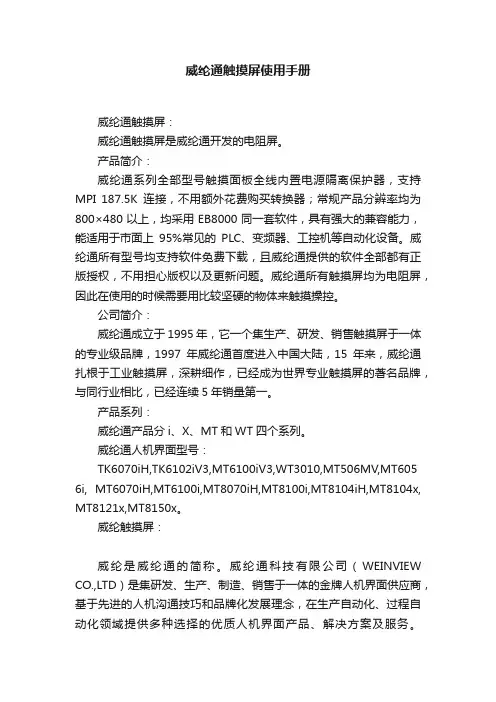

威纶通触摸屏使用手册威纶通触摸屏：威纶通触摸屏是威纶通开发的电阻屏。
产品简介：威纶通系列全部型号触摸面板全线内置电源隔离保护器，支持MPI 187.5K连接，不用额外花费购买转换器；常规产品分辨率均为800×480以上，均采用EB8000同一套软件，具有强大的兼容能力，能适用于市面上95%常见的PLC、变频器、工控机等自动化设备。
威纶通所有型号均支持软件免费下载，且威纶通提供的软件全部都有正版授权，不用担心版权以及更新问题。
威纶通所有触摸屏均为电阻屏，因此在使用的时候需要用比较坚硬的物体来触摸操控。
公司简介：威纶通成立于1995年，它一个集生产、研发、销售触摸屏于一体的专业级品牌，1997年威纶通首度进入中国大陆，15年来，威纶通扎根于工业触摸屏，深耕细作，已经成为世界专业触摸屏的著名品牌，与同行业相比，已经连续5年销量第一。
产品系列：威纶通产品分i、X、MT和WT四个系列。
威纶通人机界面型号：TK6070iH,TK6102iV3,MT6100iV3,WT3010,MT506MV,MT6056i, MT6070iH,MT6100i,MT8070iH,MT8100i,MT8104iH,MT8104x, MT8121x,MT8150x。
威纶触摸屏：威纶是威纶通的简称。
威纶通科技有限公司（WEINVIEW CO.,LTD）是集研发、生产、制造、销售于一体的金牌人机界面供应商，基于先进的人机沟通技巧和品牌化发展理念，在生产自动化、过程自动化领域提供多种选择的优质人机界面产品、解决方案及服务。
WEINVIEW品牌专注于中国HMI市场，已广泛应用于机械、纺织、电气、包装、化工等行业公司发展：威纶通始终用最严格的标准鞭策自身发展：视品质为生命，采用世界先进的仪器设备，运用标准化作业程序执行管制；与国际标准同步，2004年通过国际知名认证公司SGS的9001-2000验证，2005年获得CE、UL、RoHS认证；做真正地球公民，在行业内率先采用符合先进环保标准的无铅零件和制造工艺，用实际行动为企业道德印上金牌品质保证，一路保持行业领先优势。

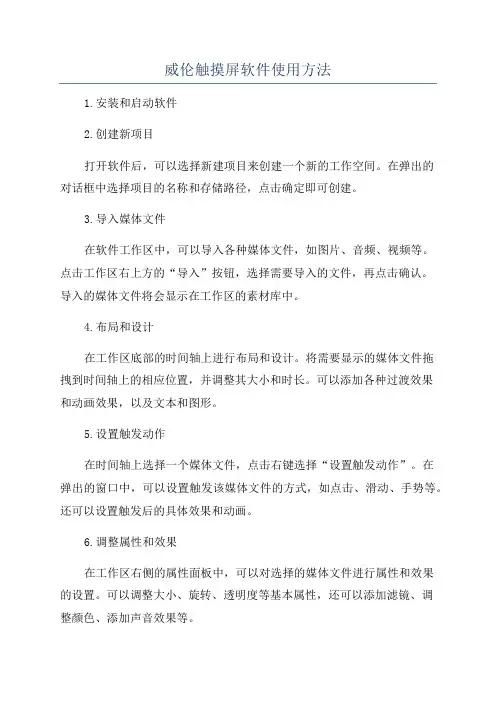

威伦触摸屏软件使用方法
威伦触摸屏软件使用方法
1.安装和启动软件
2.创建新项目
打开软件后，可以选择新建项目来创建一个新的工作空间。
在弹出的
对话框中选择项目的名称和存储路径，点击确定即可创建。
3.导入媒体文件
在软件工作区中，可以导入各种媒体文件，如图片、音频、视频等。
点击工作区右上方的“导入”按钮，选择需要导入的文件，再点击确认。
导入的媒体文件将会显示在工作区的素材库中。
4.布局和设计
在工作区底部的时间轴上进行布局和设计。
将需要显示的媒体文件拖
拽到时间轴上的相应位置，并调整其大小和时长。
可以添加各种过渡效果
和动画效果，以及文本和图形。
5.设置触发动作
在时间轴上选择一个媒体文件，点击右键选择“设置触发动作”。
在
弹出的窗口中，可以设置触发该媒体文件的方式，如点击、滑动、手势等。
还可以设置触发后的具体效果和动画。
6.调整属性和效果
在工作区右侧的属性面板中，可以对选择的媒体文件进行属性和效果
的设置。
可以调整大小、旋转、透明度等基本属性，还可以添加滤镜、调
整颜色、添加声音效果等。
8.保存和导出
9.在触摸屏设备上使用
完成软件项目的导出后，可以将生成的可执行文件或网页文件复制到触摸屏设备中。
通过触摸屏设备的操作，触发相应的动作和效果，实现交互式的触摸体验。
威纶触摸屏使用入门
在开始本简单的入门应用之前，需安装好威纶的驱动，及上位机的编程软件”EB8000 Project Manager”，安装过程这里不叙述了。
1、应用范例（1）打开威纶触摸屏编程软件EB8000。
选择“编辑工具→EasyBuilder8000”（2）建一个工程，选择菜单“文件->新建工程”弹出如下对话框，在型号选择栏中选择触摸屏型号（3）按下“确定”按钮后，弹出如下对话框接口类型选择“RS-232”，PLC预设站号需要和子站设置相匹配匹配（5）按下“确定”按钮，弹出如下画面（6）选择“文件->另存为”先保存该工程。
也可在后面再保存。
灯→位状态指示灯”添加如下指示灯(BL_0)图案→位状态设置”添加如下开关（SB_0）图案（9）选择“文字添加”按钮，在画面添加WW0字样，再选择菜单“元件→数字/字元→数值显示”添加如下显示框（ND_0）图案（10）选择“文字添加”按钮，在画面添加DD0字样，再选择菜单“元件→数字/字元→数值输入”添加如下输入框（NE_0）图案（11）选择“元件/资料取样”后弹出资料取样对话框（12）按下“新增”按钮，在PLC名称选择PLC，设备类型以及地址选择4*42014（PLC例子程序中将PLC_R112数值对应到DW13），再按下“确定”按钮（13）选择“文字添加”按钮，在画面添加调节R112改变数值字样，再选择菜单“元件→趋势图”添加如下显示框（TD_0）图案（14）点击画面中I0.0所对应“BL0“控件，地址类型中选取1x（离散输入），地址栏中填写I0.0在PLC中对应的Modbus-RTU地址10001（威纶中地址编址从1开始，所以I0.0地址为10000+1）（15）点击画面中Q0.0所对应“SB_0“控件，地址类型中选取0x(离散输出)，地址栏中填写Q0.0在PLC中对应的Modbus-RTU地址1（威纶中地址编址从1开始，所以Q0.0地址为00000+1），在开关类型下拉菜单中选择切换开关。
威纶EasyManager使用入门

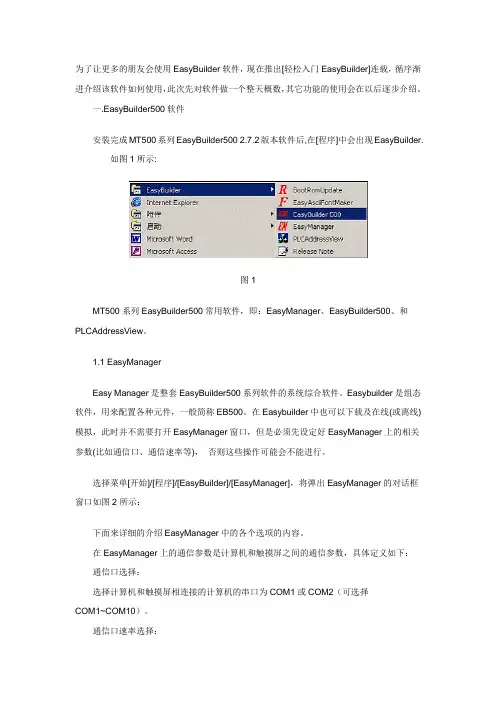

为了让更多的朋友会使用EasyBuilder软件，现在推出[轻松入门EasyBuilder]连载，循序渐进介绍该软件如何使用，此次先对软件做一个整天概数，其它功能的使用会在以后逐步介绍。
一.EasyBuilder500软件安装完成MT500系列EasyBuilder500 2.7.2版本软件后,在[程序]中会出现EasyBuilder.如图1所示:图1MT500系列EasyBuilder500常用软件，即：EasyManager、EasyBuilder500、和PLCAddressView。
1.1 EasyManagerEasy Manager是整套EasyBuilder500系列软件的系统综合软件。
Easybuilder是组态软件，用来配置各种元件，一般简称EB500。
在Easybuilder中也可以下载及在线(或离线)模拟，此时并不需要打开EasyManager窗口，但是必须先设定好EasyManager上的相关参数(比如通信口、通信速率等)，否则这些操作可能会不能进行。
选择菜单[开始]/[程序]/[EasyBuilder]/[EasyManager]，将弹出EasyManager的对话框窗口如图2所示：下面来详细的介绍EasyManager中的各个选项的内容。
在EasyManager上的通信参数是计算机和触摸屏之间的通信参数，具体定义如下：通信口选择：选择计算机和触摸屏相连接的计算机的串口为COM1或COM2（可选择COM1~COM10）。
通信口速率选择：在下载/上传时决定计算机和触摸屏之间的数据传输速率，建议选择115200bps(一般对于一些老型机器或特殊要求时才选用38400bps)。
Project Download/Upload or Recipe Download/Upload：上传/下载工程或者上传/下载配方资料数据。
Project：工程的所有相关文件Recipe：配方资料数据Complete or Partial Download/Upload：对于下载，“complete” 是包含工程文件(*.eob)和系统文件(*.bin)一起下载，速度较慢；“Partial”则仅下载工程文件(*.eob)，速度较快。
2024版WEINVIEW威纶触摸屏从入门到精通(下)
WEINVIEW威纶触摸屏从入门到精通(下)目录•威纶触摸屏基础操作与设置•高级功能应用与开发•通讯协议与数据交换技术•行业应用案例分析与实践•威纶触摸屏选型指南与注意事项•总结回顾与展望未来发展趋势01威纶触摸屏基础操作与设置01020304主界面工具栏导航栏属性窗口界面介绍及基本功能显示当前操作状态，提供快捷菜单和常用功能图标。
包含常用操作按钮，如打开、保存、打印等。
显示选中对象的属性信息，可进行修改。
显示当前位置及可导航的项目列表。
屏幕分辨率设置触摸灵敏度调整背光亮度调节触摸屏参数设置与优化根据实际需求调整屏幕分辨率，以获得最佳显示效果。
通过调整触摸灵敏度，优化触摸响应速度和准确性。
根据环境光线和使用需求，调节背光亮度以节省电能和保护眼睛。
掌握常用快捷键，如复制、粘贴、撤销等，提高操作效率。
快捷键使用手势操作多任务处理利用手势进行快速操作，如滑动、缩放、旋转等。
通过分屏或多任务功能，同时处理多个任务，提高工作效率。
030201常用操作技巧与快捷键使用常见故障现象故障原因分析故障排除步骤预防措施与建议故障诊断与排除方法分析故障产生的原因，如硬件故障、软件问题等。
了解常见的故障现象，如触摸失灵、显示异常等。
提供预防措施和日常维护建议，减少故障发生的可能性。
根据故障现象和原因，采取相应的排除步骤，如重启设备、更新软件等。
02高级功能应用与开发宏编程与脚本编写宏编程基本概念了解宏编程的定义、作用及其在威纶触摸屏中的应用场景。
宏编程语法与规则学习威纶触摸屏宏编程的语法规则，包括变量定义、条件判断、循环语句等。
脚本编写实例通过实例演示如何在威纶触摸屏中编写脚本，实现复杂的逻辑控制和数据处理功能。
03数据显示技术阐述如何将处理后的数据以图表、曲线等形式在触摸屏上直观展示。
01数据采集方法介绍威纶触摸屏支持的数据采集方式，如通过PLC 、传感器等获取实时数据。
02数据处理技术讲解如何对采集到的数据进行处理，包括数据格式转换、数值计算、统计分析等。
威纶触摸屏Easybuilder 软件使用入门

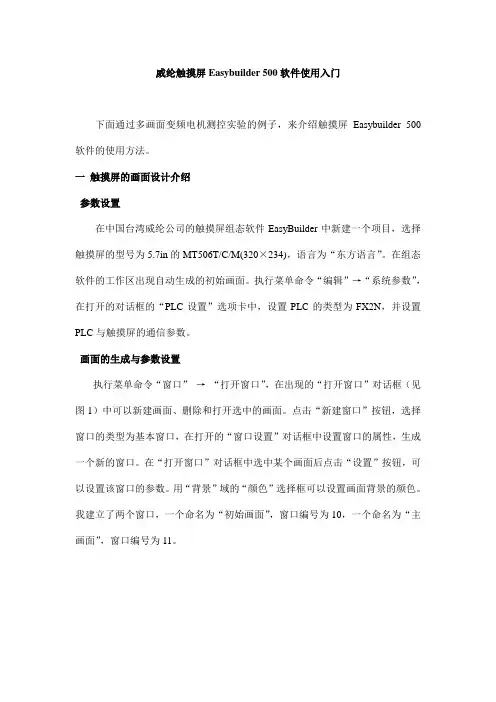

威纶触摸屏Easybuilder 500软件使用入门下面通过多画面变频电机测控实验的例子，来介绍触摸屏Easybuilder 500软件的使用方法。
一触摸屏的画面设计介绍参数设置在中国台湾威纶公司的触摸屏组态软件EasyBuilder中新建一个项目，选择触摸屏的型号为5.7in的MT506T/C/M(320×234)，语言为“东方语言”。
在组态软件的工作区出现自动生成的初始画面。
执行菜单命令“编辑”→“系统参数”，在打开的对话框的“PLC设置”选项卡中，设置PLC的类型为FX2N，并设置PLC与触摸屏的通信参数。
画面的生成与参数设置执行菜单命令“窗口”→“打开窗口”，在出现的“打开窗口”对话框（见图1）中可以新建画面、删除和打开选中的画面。
点击“新建窗口”按钮，选择窗口的类型为基本窗口，在打开的“窗口设置”对话框中设置窗口的属性，生成一个新的窗口。
在“打开窗口”对话框中选中某个画面后点击“设置”按钮，可以设置该窗口的参数。
用“背景”域的“颜色”选择框可以设置画面背景的颜色。
我建立了两个窗口，一个命名为“初始画面”，窗口编号为10，一个命名为“主画面”，窗口编号为11。
图1 “打开窗口”对话框图2是触摸屏上电后自动打开的初始画面，图3中的主画面用来监视和控制一台变频器驱动的电动机的运行。
用触摸屏上的两个按钮来控制电动机的起动和停止，用FX2N的输出点Y0来控制电动机运行。
在触摸屏上设置的电动机转速给定值送到PLC的数据寄存器D0，同时用触摸屏显示PLC的D1中实测的电动机转速。
生成触摸屏画面的主要工作就是生成画面中的各种元件和设置它们的属性。
图2 初始画面图3 主画面指示灯的组态如何找到画面设计所需的组态元件，在哪里？看图4可知，一种方法是点击菜单栏“元件”选项，出现下拉菜单，以及选择你需要的元件，例如“位状态指示灯”，大家找到了吗？另一种方式是在软件界面右侧，元件工具条里找，鼠标在每个元件图素上等待片刻，就会自动显示出该元件图素是啥元件，大家试试，“位状态指示灯”元件长啥样？现在首先生成显示电动机运行状态的绿色指示灯。
威纶触摸屏入门教程课件
介绍数据报表的概念、作用和分类，以及在威纶触摸屏中的使 用场景。
详细说明如何通过威纶触摸屏软件创建、编辑和发布数据报表 ，包括数据源选择、报表设计、数据展示和报表发布等步骤。
介绍如何使用预定义的数据报表模板，快速创建符合需求的报 表，并自定义模板以满足特定需求。
分享优化数据报表的方法和技巧，如数据筛选、图表展示、数 据分组和排序等，以提高报表的易用性和可视化效果。
智能仓储系统中的应用
总结词
威纶触摸屏在智能仓储系统中能够实现快速、准确的货物管理和跟踪，提高仓储效率和 准确性。
详细描述
通过威纶触摸屏，用户可以方便地查询货物的位置、数量等信息，实现货物的快速定位 和调度，提高仓储管理的智能化水平。
THANKS
官网下载安装包进行安装。
创建工程
02
打开软件后，需要创建一个新的工程，并选择合适的触摸屏型
号进行配置。
设置工作环境
03
根据需要设置工作区的布局、颜色等，以便更好地进行编程。
基本编程语句
条件语句
用于根据不同的条件执行不同的操作。例如，if语句可以 根据某个变量的值来决定是否执行某段代码。
循环语句
用于重复执行某段代码。例如，while语句可以在条件满 足的情况下重复执行某段代码。
和系统的监控与控制。
智能制造
威纶触摸屏能够满足智能制造 领域的需求，实现人机交互、 数据采集和生产管理等功能。
物流管理
威纶触摸屏在物流管理领域中 用于监控运输状态、管理仓库 和配送等环节。
医疗设备
威纶触摸屏也被应用于医疗设 备领域，如医疗影像设备和诊
断工具等。
威纶触摸屏的发展历程ห้องสมุดไป่ตู้
