220kV智能变电站的继电保护配置方案
220kV智能变电站继电保护及自动化分析
220kV智能变电站继电保护及自动化分析
智能变电站继电保护及自动化是现代电力系统中的重要组成部分，它能够对电力系统进行可靠的安全保护和自动化控制。
本文将针对220kV智能变电站的继电保护和自动化进行分析。
继电保护是指针对电力系统中的故障情况进行保护动作的一种自动化系统。
在220kV 智能变电站中，继电保护系统主要包括主保护和备用保护两部分。
主保护设备通过对电路参数进行实时监测，一旦发现故障情况，就会触发动作保护，切断故障区域与系统其他部分的连接。
备用保护设备在主保护设备故障时，起到备份和补充的作用，保证系统的连续运行和可靠性。
自动化控制是指对电力系统中的操作进行自动化处理的一种手段。
在220kV智能变电站中，自动化控制系统主要包括监控、调度、数据采集和信息处理等功能。
通过现场监控设备的数据采集，自动化控制系统可以实时监测变电站的运行状态和装置参数，监控系统不仅能够提供变电站的运行状态，还能实现对设备的故障诊断和维护管理。
自动化控制系统还可以通过远程控制的方式，对变电站进行远程操作和控制，提高操作效率和安全性。
在220kV智能变电站中，继电保护和自动化控制紧密结合，互为支撑。
继电保护系统通过对电力系统中的故障情况进行监测和保护，保证变电站的安全运行；自动化控制系统通过对变电站的运行状态进行监控和控制，提高变电站的运行效率和可靠性。
浅谈220kV变电站变压器保护配置中死区故障及解决方法

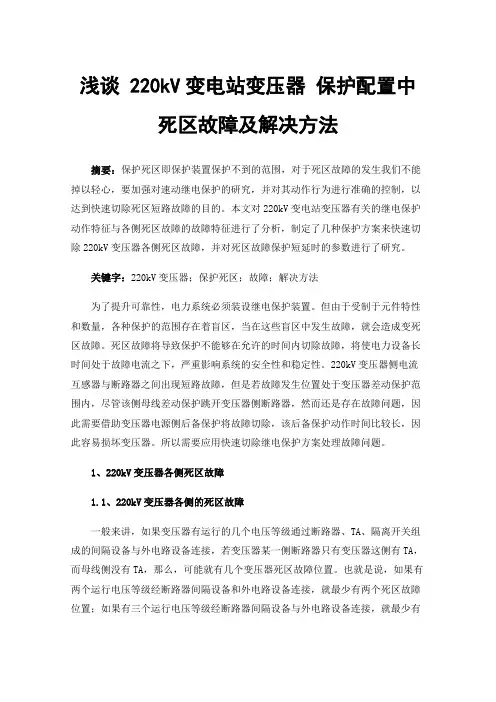

浅谈 220kV变电站变压器保护配置中死区故障及解决方法摘要：保护死区即保护装置保护不到的范围，对于死区故障的发生我们不能掉以轻心，要加强对速动继电保护的研究，并对其动作行为进行准确的控制，以达到快速切除死区短路故障的目的。
本文对220kV变电站变压器有关的继电保护动作特征与各侧死区故障的故障特征进行了分析，制定了几种保护方案来快速切除220kV变压器各侧死区故障，并对死区故障保护短延时的参数进行了研究。
关键字：220kV变压器；保护死区；故障；解决方法为了提升可靠性，电力系统必须装设继电保护装置。
但由于受制于元件特性和数量，各种保护的范围存在着盲区，当在这些盲区中发生故障，就会造成变死区故障。
死区故障将导致保护不能够在允许的时间内切除故障，将使电力设备长时间处于故障电流之下，严重影响系统的安全性和稳定性。
220kV变压器侧电流互感器与断路器之间出现短路故障，但是若故障发生位置处于变压器差动保护范围内，尽管该侧母线差动保护跳开变压器侧断路器，然而还是存在故障问题，因此需要借助变压器电源侧后备保护将故障切除，该后备保护动作时间比较长，因此容易损坏变压器。
所以需要应用快速切除继电保护方案处理故障问题。
1、220kV变压器各侧死区故障1.1、220kV变压器各侧的死区故障一般来讲，如果变压器有运行的几个电压等级通过断路器、TA、隔离开关组成的间隔设备与外电路设备连接，若变压器某一侧断路器只有变压器这侧有TA，而母线侧没有TA，那么，可能就有几个变压器死区故障位置。
也就是说，如果有两个运行电压等级经断路器间隔设备和外电路设备连接，就最少有两个死区故障位置；如果有三个运行电压等级经断路器间隔设备与外电路设备连接，就最少有三个死区故障位置。
220kV变压器不但在中压侧有死区故障，而且在变压器高压侧和低压侧也有死区故障。
1.2、220kV变压器死区故障的特征1.2.1、220kV和110kV侧死区故障的特征（1）220kV侧死区故障的特征当变压器的220kV高压侧发生“死区”故障时，“死区”故障在高压侧的母线差动保护范围之内，此时，由高压侧的母线差动保护跳开所有断路器，若变压器中低压侧存在电源，则故障电流并不能消失，此时，故障并不能及时切除。
110(66)kV～220kV智能变电站设计规范
六、规范主要内容介绍
5 电气一次部分 5.2 互感器 3）工程实施中应关注的重点方面： ——关口计量点互感器的配置方案。 用于电量平衡的关口计量点可配置“电子式互感器+数字式电能表”，满足0.2S 精度要求，电能表按双表配置；
用于计费结算的关口计量点（计费依据或电量校核），在取得供电公司营销部门或用 户认可的情况下可考虑采用“电子式互感器+数字式电能表”方式，否则，涉及到计 费关口处需另增常规互感器，并采用常规电能表进行计量，计量精度应满足0.2S要 求，电能表按双表配置。
应用了IEC61850的有关规定。
3．智能变电站设计除应执行本标准外，尚应严格执行强制性国家标准和行业标准，
应符合现行的国家标准、行业和企业有关标准的规定。
第8页，共43页。
四、主要工作过程
第9页，共43页。
四、主要工作过程
1．2009年8月14日，由基建部牵头成立编写工作组，拟定编制大纲、工作计 划；
——工作重点在于统一后台机、分析软件、接口类型和传输规约，应对设备 的供货现状、现有实现方案开展充分的调研，并联合一次设备、状态监测厂家、 运行部门采取合理的方案解决设备间安装配合、状态监测的统一以及状态监测 主站的建设工作。
第28页，共43页。
六、规范主要内容介绍
6 二次部分 6.1 变电站自动化系统
2. 2009年8月～9月，编制初稿，并讨论形成初稿修改稿；
3. 2009年9月18日，讨论初稿修改稿并提出修改意见；
4. 2009年9月25日，修改完善形成征求意见稿； 5. 2009年9月28日，征求意见稿广泛征求意见； 6．2009年10月17日～28日，汇总梳理反馈意见，经讨论和修改完善形成送审 稿； 7．2009年10月30日，召开设计规范送审稿评审会议； 8．2009年11月18日，根据送审稿评审意见修改完善形成报批稿。
智能变电站继电保护技术规范
智能变电站继电保护技术规范
四、总则 -----关键点
4.6 保护装置应不依赖于外部对时系统实现其保护功能。
4.7 保护应直接采样，对于单间隔的保护应直接跳闸，涉及多间 隔的保护（母线保护）宜直接跳闸。对于涉及多间隔的保护 （母线保护），如确有必要采用其他跳闸方式，相关设备应 满足保护对可靠性和快速性的要求。
线路保护
合
智
并
能
单
终
元
端
线路
ECVT
GOOSE网 SV网
母
线
EVT1
电
压
合
并
单
EVT2
元
I母 II母
220kV线路及以上变电站线路66kV、35kV及 以下间隔保护实施方案
1. 采用保护测控一体化设 备，按间隔单套配置。
2. 当一次设备采用开关柜 时，保护测控一体化设 备安装于开关柜内。宜 使用常规互感器，电缆 直接跳闸。
2. 保护装置、智能终端等智能电子设备间的相互启动、 相互闭锁、位置状态等交换信息可通过GOOSE网络 传输，双重化配置的保护之间不直接交换信息；
3. 3/2接线型式，两个断路器的电流MU分别接入保护装 置，电压MU单独接入保护装置；
智能变电站继电保护技术规范
五、继电保护及相关设备配置原则 ➢ 线路保护
4. 变压器保护可采用分布式保护。分布式保护由主单元和若干个子单 元组成，子单元不应跨电压等级;
Ⅰ母
高压侧边断路 器智能终端
3/2接线变压器保护配置方案
高压侧边断路 高压侧中断路 器合并单元 器合并单元
ECT1
ECT2
EVT1
高压侧中断路器 智能终端
WMH-801九统一智能变电站220kV母线保护技术说明书(v2.00)
WMH-801 九统一智能变电站 220kV 微机母线保护技术说明书 1. 应用说明 WMH-801 系列是全面支持新一代智能变电站的继电保护装置。满足国网公司 《Q/GDW441—2010 智能变电站继电保护技术规范》 、 《Q／GDW 1175-2013 变压器、 高压并 联电抗器和母线保护及辅助装置标准化设计规范》等标准的规范要求。所有保护装置按照 《Q/GDW1396—2012 IEC61850 工程继电保护应用模型》 、 《Q/GDW XXX-201X 继电保护信 息规范》的规范要求进行建模。保护装置在满足“可靠性、选择性、灵敏性、速动性”的基 础上，利用电子式互感器的特性进行了一些新原理、新特性的保护性能提升工作。
WMH-801 九统一智能变电站 220kV 微机母线保护技术说明书
目
录
1. 概述.................................................................. 1 1.1. 应用范围 .......................................................... 1 1.2. 保护配置 .......................................................... 1 1.3. 装置主要特点 ...................................................... 2 2. 技术指标.............................................................. 3 2.1. 基本电气参数 ...................................................... 3 2.2. 主要技术指标 ...................................................... 4 2.3. 环境条件 .......................................................... 7 2.4. 通信接口 .......................................................... 7 3. 保护原理介绍.......................................................... 7 3.1. 差动保护 .......................................................... 7 3.2. 母联失灵保护 ..................................................... 18 3.3. 断路器失灵保护 ................................................... 20 3.4. 母联充电过流保护 ................................................. 23 3.5. 母联非全相保护 ................................................... 24 3.6. PT 断线告警 ....................................................... 25 3.7. 运行方式识别 ..................................................... 25 3.8. 自检功能 ......................................................... 28 4. 保护装置输出信息..................................................... 31 4.1. 保护动作信息 ..................................................... 31 4.2. 在线监测信息 ..................................................... 32 4.3. 装置告警信息 ..................................................... 33 4.4. 状态变位信息 ..................................................... 36 5. 装置硬件介绍及典型接线............................................... 43 5.1. 装置整体介绍 ..................................................... 43 5.2. 结构与安装 ....................................................... 46 5.3. 装置插件介绍 ..................................................... 48 5.4. SV 采样装置过程层插件端子定义 ..................................... 52 5.5. 常规采样装置过程层插件端子定义 ................................... 55 6. 定值、软压板清单及整定说明........................................... 59
220kV智能变电站的继电保护及自动化系统设计初探
220kV智能变电站的继电保护及自动化系统设计初探【摘要】智能变电站作为电网智能化建设的重要组成部分，其继电保护及自动化系统设计显得尤为重要。
本文首先介绍了220kV智能变电站的概念和特点，然后深入探讨了继电保护系统设计原则和智能化继电保护系统的优势。
接着针对自动化系统设计提出了要点，并探讨了通信系统在智能变电站中的作用。
最后结论指出，智能变电站的继电保护及自动化系统设计是未来发展的趋势，设计过程中需要充分考虑稳定性和可靠性，进一步研究可提升系统性能。
通过本文的初探，有助于推动智能变电站系统的发展，提高电网运行的效率和安全性。
【关键词】220kV智能变电站、继电保护、自动化系统、设计、概念、特点、原则、优势、要点、通信系统、作用、稳定性、可靠性、趋势、性能提升、研究、发展。
1. 引言1.1 背景介绍220kV智能变电站是电力系统中的重要组成部分，随着社会经济的不断发展和电力需求的增长，传统的变电站已经不能满足电网的需求。
智能变电站作为新型变电站的代表，具有集成化、智能化、网络化和信息化的特点，拥有更高效的管理和控制功能，能够提高电网的安全性、可靠性和经济性。
随着电力系统的规模不断扩大，变电站的数量和规模也在不断增加，为了更好地实现对电力系统的监测、保护和控制，智能化的继电保护及自动化系统设计变得尤为重要。
继电保护系统是电力系统中的重要组成部分，其作用是及时检测和隔离故障，保护电网正常运行。
而自动化系统则可以提高电力系统的运行效率和可靠性，减少人为错误的发生，更好地适应电力系统的变化和需求。
本文旨在对220kV智能变电站的继电保护及自动化系统设计进行初步探讨，探讨智能化继电保护系统的设计原则、优势以及自动化系统的设计要点，同时分析通信系统在智能变电站中的作用。
通过本文的研究，可以为智能变电站的建设和发展提供参考，推动智能化技术在电力系统中的广泛应用。
1.2 研究意义智能变电站作为电力系统的重要组成部分，其继电保护及自动化系统设计对于提高电力系统的运行效率、安全性和可靠性具有重要意义。
WMH-801九统一智能变电站220kV母线保护技术说明书(v2.00)
WMH-801 九统一智能变电站 220kV 微机母线保护技术说明书
6.1. 装置定值清单 ..................................................... 59 6.2. 装置定值整定说明 ................................................. 61 6.3. 装置软压板整定说明 ............................................... 62 7. 装置使用说明......................................................... 67 7.1. 面板布置图 ....................................................... 67 7.2. 装置功能按键说明 ................................................. 68 7.3. 命令菜单 ......................................................... 68 7.4. 液晶显示说明 ..................................................... 70 7.5. 正常运行操作 ..................................................... 72 8. 过程层通讯........................................................... 73 8.1. 过程层 SV 链路信息 ................................................ 73 8.2. 过程层 GOOSE 链路信息 ............................................. 73 8.3. 配置文件错误类型信息 ............................................. 74 8.4. 通讯对点 ......................................................... 74 9. 保护调试大纲......................................................... 75 9.1. 装置检查 ......................................................... 75 9.2. SV 及 GOOSE 检查 ................................................... 75 9.3. 保护定值校验 ..................................................... 77 10. 订货须知............................................................. 86
智能变电站 - 继电保护配置方案
高压侧 低压侧
AD 电路
AD 电路
AD 电路
AD 电路
转换器
转换器
CPU1 CPU2
MU1
MU2
MU1
MU2
图1 罗氏线圈电子互感器 ECT示意图
图2 纯光学电子互感器（ OCT/OVT）示意图
6
智能变电站继电保护
继电保护基本技术原则
传感 元件 传感 元件 传感 元件 传感 元件
传感 元件
高压侧 低压侧
28
智能变电站继电保护
高抗保护配置原则
5.5.b)高压并联电抗器非电量保护采用就地直接电缆跳闸，并通 过相应断路器的两套智能终端发送GOOSE报文，实现远跳。
线路保护1 远跳1 GOOSE网1
示 意
线路保护2 远跳2 GOOSE网2
边断路器 智能终端1
中断路器 智能终端1
边断路器 智能终端2
中断路器 智能终端2 电缆直跳
非电量保护
31
智能变电站继电保护
3/2接线断路器保护配置原则
5.6.a）断路器保护按断路器双重化配置。 5.6.c）断路器保护跳本断路器采用点对点直接跳闸；本断路 器失灵时，经GOOSE网络通过相邻断路器保护或母线保护 跳相邻断路器。
释 义
1. 断路器保护双重化问题： 双重化的原因：为了防止一套保护跨双网。 双重化的后果：取消跟跳逻辑。 2. 断路器保护跳闸问题： 边断路器保护跳中断路器：通过GOOSE网经中断路器智能终端跳 闸。 断路器保护远跳：通过GOOSE网经线路保护跳闸。
14
智能变电站继电保护
继电保护基本技术原则
4.11 110kV及以上电压等级双母线、单母线分段等接线型式 （单断路器）EVT设置，宜在各线路、变压器间隔分别装设三 相EVT，条件具备时宜装设ECVT。 释 义 1.各间隔配置独立的三相ECVT，不仅可简化二次回路，而且 可大大提高保护的可靠性，但布置存在一定困难。 2.仅采用电子式互感器的间隔，推荐配置三相ECVT。
220kV智能变电站电气系统设计
220kV 智能变电站电气系统设计摘要：自从改革开放以来，我国经济有了突飞猛进的进步，科学技术也得到了很大的发展，促使电力市场也在不断完善和发展，变电站朝着智能化方向发展，提高了电气系统的供电性能。
但是220kV智能化变电站还有一些方面不够成熟，因此作为设计人员要做好智能变电站电气系统的要点设计，从而就能对智能化变电站的建设管理水平进行提升。
关键词：220kV；智能变电站；电气系统；设计1智能变电站优势在220kV智能变电站运行，较之传统变电站而言，智能化变电站的功能较为多样。
以往变电站并未实现一次设备智能化和二次设备网络化的功能，而新时期智能化变电站则满足了这一要求，充分集合了安全装置、继电保护和监控系统的变电站。
相较于传统变电站而言，可以改善硬件重复配置的资源浪费问题，实现信息的有效传递，降低信息传递成本。
通过对220kV智能变电站结构分析可以发现，三层两网的结构可以实现数字信息的高度共享和传输，实时监控变电站电气设备运行情况。
三层两网结构中的三层包括站控层、间隔层和过程层，两网即通过站控层和过程层网络实现信息的高度共享和传输。
此种结构较之传统的变电站而言优势较为突出，有助于信息数字化传输和共享，将信息通过网络传递，其特点可以归纳为以下几点:（1）220kV智能变电站间隔层设备中应用网络技术，信息传输和共享效率大大提升。
（2）220kV智能变电站中设置过程层，变电站通信网络增加了电气设备，促使智能变电站数字化水平得到极大进步。
（3）220kV智能化变电站可以实时监控和诊断电气设备，性能优势较为突出，尤其是其中的传感设备和电子执行器，在智能系统的统一控制下运行。
（4）220kV智能化变电站间隔层中安设智能终端，可以通过光纤将智能终端连接在一起，智能终端就地安装在一次设备场，监测智能变电站电气回路运行情况。
由此可以看出智能化变电站的优势特点十分鲜明，相较于传统的变电站而言，增设一个过程层，这样可以有效提升变电站的数字化水平。
智能变电站的继电保护技术分析
智能变电站的继电保护技术分析摘要：电力系统中的继电保护技术的关键为，在一定程度上能够反映电网的运行状况，其中主要是指通过智能化设备对变电站进行控制、管理和维护等工作过程中所产生出来信息内容以及相应数据内容进行分析处理之后形成。
这一过程当中需要将相关信息准确地记录下来并根据实际需求来合理有效地利用这些数字化资源所具有的功能特点，从而实现其自身对于电力系统运行状态能够全面监控与监测。
关键词：智能变电站；继电保护；技术1 智能变电站与继电保护电力系统之中融入智能技术，就得到了非常成功的实践，智能变电站就是以网络信息技术为根基的新型变电站模式。
与传统变电站不同的是，智能变电站在电力数据信息收集以及分析的过程中，智能化的优势都更加突出，不仅运行效率高，运行质量也更有保证。
其中比较明显的体现就是电磁兼容问题得到了有效的解决，再加上智能断路器的使用，从而提升变电站的稳定性和运行效率。
提升继电保护系统可靠性的意义。
电力系统很容易受到外界环境的影响，从而导致运行状态出现波动，最终为电力的供给造成影响。
而在智能变电站之中，继电保护系统的作用就体现为对整个系统的运行形成保护，可以说继电保护系统越完善越稳定，整个电力系统的运行状态也就更好，很多既定的任务才能更好地得以完成。
因此提升继电保护系统的可靠性，对于整个电力系统的运行都存在重要的意义。
智能变电站的运行需要网络信息技术的支持，所以也会应用到很多智能电子设备，一旦设备的运行状态出现波动，继电保护系统可以对相关的故障形成有效的分析，并且予以解决。
当故障发生时，系统会将故障线路阶段，并应用备用线路，这样整个电力系统的运行也会恢复到稳定的状态。
结合现实生活中的案例可以发现，继电保护系统在智能变电站之中得到了非常重要的应用，例如宜昌夷陵220KV的智能变电站，就充分发挥了继电保护系统的优越性。
一方面，让变电站的运行更加稳定和高效，有利于满足社会中的电力需求。
另一方面，有效地节约了运行成本，尤其体现在维护和维修上，因为当变电站出现故障时，还需要耗费大量的维护和维修成本，而继电保护系统可以对电力系统予以高效的分析和诊断，故障解决也会更加便利，所以也能够节约很多维护成本。
智能变电站继电保护配置方案
２ 我国智能变 电站继 电保护配置 的基本现状
从 智 能 变电 站 的 构 成 分 析 ，一般 包括 三 个 部 分 ． 即设 备 层、 间 隔层 与 站 控 层 ． 其 中设 备 层 主要 借 助 智 能设 备 实 现 电 能
对 于 运 行 维 护 工作 量 的控 制 也 有 积 极 影 响 。 然 而 考虑 到这 一
方 案 落 实有 着极 高 的技 术 含 量 ， 因此 全 部 智 能化 的 实现 还 面 临 着 诸 多技 术 问题 ． 继 电保 护 配 置 方案 的制 定还 需要 与 ＇ ３ 前 － 应 用情 况 相 结合 。
言智 能 变 电站 的 级 别要 求 更 高 、 深 度 研 究更 广 、 涉 及 内容 更 加 复 杂 ． 实 际的 继 电保 护 过 程 通 过 信 息 的 采 集 与 处 理 完成 对 故
术 发展 的进 步 ， 今 后 智 能 变 电站 的建 设 成 本 势 必将 有 所 下 降 ，
与 常 规 变 电 站 建 设相 比 较 ．智 能 变 电站 的 建 设 也 必 然成 为 一
其 技 术优 越 性极 为 明显 。 尽 管 现 阶段 智 能 变 电站 的应 征 ．对 供 电 安 全 实施 在 线预 警 以及 完善 变 电 设备 智 能 控 制 是 护 作 用 ， 智 能 变 电站 设备 的 主要 功 能 ． 因此 相较 于 一般 常 规 变 电站 而 用 尚 未 普及 ． 然 而伴 随 智 能设 备 应 用 的 趋 于广 泛 以及 科 学技
智能 变 电站继 电保 护 配置 方案
杨 琪 （ 国网Ｉ ￣ ｌ Ｊ ｉ ｌ 省电力公司检修公司， 四川 成都 ６ １ ０ ０ ０ ０ ）
智能变电站的继电保护配置分析
智能变电站的继电保护配置分析【摘要】智能变电站是我国在电力方面的新创举，也是一种新的发展方向，必将成为一种发展趋势，更加广泛的应用在电站。
根据国家在电力方面的规划与研究，大力发展新型的发电方法，结合风发展电的政策，我们必须要充分利用现代科学技术，在发展的同时保障电力的安全和顺畅。
其中利用信息和控制技术、通信技术、信息和控制技术，可以更好的建造成信息化、自动化、数字化、互动化为一体的现代技术智能电网，在智能电网中，主要的表现形态有电力系统、数字化变电站技术、电子式互感器、广域测量技术、交直流灵活输电及控制技术的大量应用，这些都将为电力系统中继电保护产生一定程度上的影响。
我们将在自主创新的基础上达到领先地位。
这样的政策对社会都会产生经济效益和社会价值。
【关键词】智能变电站；继电保护；配置原则1 智能变电站的特点智能变电站是智能电网的重要基础，它统一协调的发挥作用，对于智能变电站她主要有智能设备和智能高级应用两个部分组成。
其中智能设备是基础也是更要组成部分，它主要是通过一次设备与智能组件的有效结合，智能组件主要包括预测控制装置、安全装置、控制安全装置、状态监测装置、智能终端，通过这几个组件的结合，帮助一次设备更好的运行，所以智能组件也被成为第二次设备。
智能变电站不仅可以有效的施舍预测和保护，还能进行计量和互动，在原来的基础上施舍全面自动化。
对于智能变电站，智能组件发挥了重要的作用。
因为其特有的方式和信息量，自动化表现在，数据不是像以前只作为传输，现在在传输的基础上更好的分析，然后传到电网调度机构中，主要是通过自动化平台以及自动化系统中高级应用模块进行对数据的剖析，进行智能的控制，决策，最后发出警告的信号。
在这一分析过程中，可以通过对变压器的检测发现其中存在的安全隐患和不符合参数的信息，当出现这一系问题时，设备将自己发出警报信息。
通过设备信息数字字化、标准共享化、通信平台网络化。
有了这些强大的功能外，它还具备集成化、结构紧凑化、状态可视化等显著技术特征，可以更好的扩展、升级、维护，甚至可以更高形式和性能上进行改造。
智能变电站_220kV～750kV线路保护通用技术规范(范本)
智能变电站220kV～750kV 线路保护通用技术规范（范本）本规范对应的专用技术规范目录序号名称编号1 智能变电站220kV线路光纤差动保护专用技术规范（范本）2801001-0220-012智能变电站220kV线路纵联距离（方向）保护专用技术规范（范本）2801001-0220-023智能变电站500kV（330kV）线路光纤差动保护专用技术规范（范本）2801001-0330/0500-014智能变电站500kV（330kV）线路纵联距离（方向）保护专用技术规范（范本）2801001-0330/0500-025 智能变电站750kV线路光纤差动保护专用技术规范（范本）2801001-0750-016智能变电站750kV线路纵联距离（方向）保护专用技术规范（范本）2801001-0750-021智能变电站220kV～750kV线路保护技术规范（范本）使用说明1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
智能变电站 - 继电保护配置方案
220kV及以上电压等级继电保护装置应遵循双重化配置原则
特别说明
母联保护
3/2接线断路器保护
继电保护基本技术原则
智能变电站继电保护
双重化配置保护对应的过程层合并单元、智能终端均应双重化配置（包括主变中低压侧）。
示意图
线路间隔
合并单元2
智能终端2
线路保护2
合并单元1
智能终端1
线路保护1
继电保护基本技术原则
释义
继电保护基本技术原则
智能变电站继电保护
4.12保护装置宜独立分散、就地安装，保护装置安装运行环境应满足相关标准技术要求。
《智能变电站技术导则）：保护宜独立分散、就地安装。就地安装：在一次配电装置场地内紧邻被保护设备安装。保护就地安装对保护装置本身和运行环境都有严格要求。本条主要是针对运行环境提出的要求。鉴于目前的制造工艺：保护设备就地安装时，应置于开关柜、GIS汇控柜或智能控制柜内。柜内温度控制在-25℃～70℃，相对湿度控制在90%以下。
智能变电站继电保护配置方案
单击此处添加副标题
演讲人姓名
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
智能变电站继电保护
4.4 220kV及以上电压等级继电保护系统应遵循双重化配置原则，每套保护系统装置功能独立完备、安全可靠。双重化配置的两个过程层网络应遵循完全独立的原则。
释义
继电保护配置原则
智能变电站继电保护
5.3.c)变压器保护直接采样，直接跳各侧断路器；变压器保护跳母联、分段断路器及闭锁备自投、启动失灵等可采用GOOSE网络传输。变压器保护可通过GOOSE网络接收失灵保护跳闸命令，并实现失灵跳变压器各侧断路器。
智能变电站继电保护技术规范
• • •
各地区实施方案差异较大，有必要统一； 过程层网络化过分依赖于交换机，其运行可靠性决定系统的 可靠性，作为通信设备交换机的设计思想和继电保护的需求 不能完全吻合； 交换机的延时不满足继电保护的“快速性”要求； 网络方案时采样值同步依赖于同步时钟； 网络技术与智能设备仍不够成熟。
智能变电站继电保护技术规范
线路
ECVT EVT2
母 线 合 并 单 元
I母 II母
220kV线路及以上变电站线路110kV线路保护 技术实施方案
线路保护
GOOSE网 SV网
合 并 单 元 智 能 终 端 母 线 电 压 合 并 单 元
EVT1
线路
ECVT EVT2
I母 II母
220kV线路及以上变电站线路66kV、35kV及 以下间隔保护实施方案
1.
短引线保护可独立设置，也可包含在边断路器保护内；
2.
断路器保护跳本断路器采用点对点直接跳闸；本断路器失灵时，经 GOOSE网络通过相邻断路器保护或母线保护跳相邻断路器。
断路器保护和短引线保护配置方案
边断路器保护
GOOSE网 SV网
线路1 线路2
电 压 合 并 单 元
智 能 终 端
电 流 合 并 单 元
智能变电站继电保护技术规范
， 是必不可少的建设内容。为贯彻这一战略部署，加快建设 坚强智能电网，提高智能变电站建设效率和效益，由国家 电力调度通信中心（以下简称国调中心）牵头，组织制定 了《智能变电站继电保护技术规范》，以规范智能变电站 继电保护应用。
4.8 继电保护设备与本间隔智能终端之间通信应采用GOOSE点 对点通信方式；继电保护之间的联闭锁信息、失灵启动等信 息宜采用GOOSE网络传输方式。
智能变电站继电保护应用基本技术原则及具体实施方案
8.故障录波装置
1)故障录波采样值传输可采用点对点或网络方式，开关量采用GOOSE网络传输。
2)如采用SV采样网，采用以太网接口，规约采用IEC61850-9-2；
3)220kV及以上故障录波器按实际需求、分网络配置，应能记录所有MU、GOOSE网络的信息。
3．智能变电站继电保护应满足智能调度、运行维护、监视控制及无人值班等信息交互的要求。不设置独立的保护信息子站，其功能由统一信息平台实现。站控层通信规约应符合IEC61850标准。
4．本规范适用于220kV及以上电压等级的新建、扩建、改建的智能变电站，110kV及以下的智能变电站参照执行。
5．继电保护技术应用的研究与探索，应以进一步提高保护的性能和安全可靠性为目的。继电保护在功能实现上，是统一的整体，需要一次设备、二次回路、通道、保护装置之间的配合协调，才能发挥其整体性能。
3)MU输出保护采样值应不依赖于外部对时系统解决采样数据同步问题，要求采样值发送间隔离散值小于10us。
4)MU输出接口类型：点对点接口（保护、安自等），组网接口（测控、计量、故录、PMU等）。
5)MU输出应能支持多种采样频率，用于保护、测控的输出接口采样频率宜为4000Hz。
6)变压器按侧配置MU，零序CT并入相应侧MU。（放入配置部分）
2)变压器保护直接采样。各侧断路器采用直接跳闸；跳母联、分段断路器及闭锁备投、启动失灵等可采用GOOSE网络传输。主变保护可通过GOOSE网络接收失灵保护跳闸命令，并实现失灵跳主变各侧断路器。
3)对于采用分布式变压器保护方式。分布式变压器保护由主单元和若干个子单元组成，按电压等级布置子单元。（增加主/子单元定义）
图4 变压器保护高压侧、公共绕组系统图
220kV智能变电站CT、PT配置优化
字信号输 出， 须采用带模拟量插件的合并单元 （ ＭＵ） 将 常规 互
感 器 的 模 拟 信 号 转 为 数 字 信 号 输 出 。 国 家 电 网公 司部 门 文件 “国 网联 办 关 于 印 发 智 能 变 电 站 有 关 技 术 问题 第 二 次 研 讨 会
３ ２ ２ ０ ｋ Ｖ母联死 区保护 Ｃ Ｔ配置优化
以２ ２ ０ ｋ Ｖ 双 母 线接 线 为 例 ． 在 母 联 间 隔 的 断 路 器 与 Ｃ Ｔ 于 断 路 器 靠母 线侧 。 线路 保 护 和母 差保 护 的 保 护 范 围 交叉 ． 且 之 间存 在 故 障 死 区 ． 现 有 母 线保 护 均 具 备 母 联 （ 母 分 ） 死 区保 各 自保 护 范 围将 断路 器 包络 在 内 ， 保 护 可靠 性 高 。 具 体保 护逻 辑 此 处 不详 述 ， 可 参见 国 内保 护厂 家样 本 ． ． 智能站 Ｃ Ｔ 回路 经 ＭＵ后 接 入 保 护 ． Ｃ Ｔ绕 组 数 量 可 以 简 护 功 能 ， Ｇ Ｉ Ｓ设 备 母 联 间 隔 Ｃ Ｔ可 配置 在 断 路 器一侧 或 两侧 （ 见 图 ２ ） ． 化． ２ ２ ０ ｋ Ｖ 间 隔 配 置 ２个 保 护 绕 组 和 ２个 测 量 绕 组 ． 保 护 绕 组 针 对 断 路 器 气 室 两侧 Ｆ１ 、 Ｆ ２两点 故 障 ．分 析 两 种 Ｃ Ｔ 配 置 方 案 的保 护动 作 选 择 性 和 快 速 性 若按 常规 站做 法 ，智 能 站 将 两 个 保 护 绕 组 布 置 在 断路 器 保 护 动 作 结 果 见表 １ 两侧 ， 由于 合 并 单 元 的 存 在 。 并 且按 双 重 化 原 则 “ 保护绕 组 １ 一 表 １ 的 常规 的母 线保 护 方案 ． 不论 采 用 方 案 一 和 方 案 二 Ｍ Ｕ１ 一 线路 保 护 １ 、 母线保护 １ ” 必须一一对应 ． 分析 表 明 智 能
智能变电站继电保护题库 第五章 问答题
图1
图2 答案：StateNumber* ： 48
SequenceNumber*： Sequence Number： 0 ：1
Needs Commissioning*： FALSE Number Dataset Entries：8 Data {
1
判断链路中断？ 答案：每一帧 GOOSE 报文中都携带了允许生存时间（Time Allow to Live），GOOSE 接
收方在 2 倍允许生存时间内没有收到下一帧 GOOSE 报文则判断链路中断。 6．请补充 3/2 接线形式单套线路保护技术实施方案（见下图），绘制 GOOSE 及 SV 接线
T=2ms StNum=2 SqNum=l 保护跳闸动作 T=4ms StNum=2 SqNum=2 保护跳闸动作 T=8ms StNum=2 SqNum=3 保护跳闸动作 T=16ms StNum=2 SqNum=4 保护跳闸动作 T=32ms StNum=2 SqNum=5 保护跳闸动作 T=60ms StNum=3 SqNum=0 保护跳闸复归 T=62ms StNum=3 SqNum=l 保护跳闸复归 T=64ms StNum=3 SqNum=2 保护跳闸复归 T=68ms StNum=3 SqNum=3 保护跳闸复归 T=76ms StNum=3 SqNum=4 保护跳闸复归 T=92ms StNum=3 SqNum=5 保护跳闸复归 5．根据 Q/GDW 396－2009((IEC 61850 工程继电保护应用模型》，GOOSE 通信机制如何
第五章 问答题
1．简述智能变电站继电保护“直接采样、直接跳闸”的含义? 答案：“直接采样”是指智能电子设备不经过以太网交换机而以点对点光纤直联方式进 行采样值(SV)的数字化采样传输。 “直接跳闸”是指智能电子设备不经过以太网交换机而以点对点光纤直联方式并用 GOOSE 进行跳合闸信号的传输。 2．基于 IEC 61850-9-2 的插值再采样同步必须具备哪几个基本条件? 答案：(1)一次被测值发生到采样值保温开始传输的延时稳定； (2)报文的发送、传输和接受处理的抖动延时小于 10µs； (3)间隔层设备能精确记录采样值接收时间； (4)通信规约符合 IEC 61850-9-2，满足互操作性要求； (5)报文数据集中增加互感器采样延时数据。 3．简单描述什么是 VLAN? 答案：VLAN(Virtual Local Area Network)即虚拟局域网，是一种通过将局域网内的设 备逻辑地址而不是物理地址划分成一个个网段从而实现虚拟工作组的技术，即在不改变物理 连接的条件下，对网络做逻辑分组。 4．某线路保护(含重合闸)在故障后保护瞬时出口动作，60ms 后故障切除返回，动作前 一帧 GOOSE 报文 StNum 为 1，SqNum 为 10，GOOSE 报文内容为：保护跳闸、重合闸动作。试 列出保护动作后 100ms 内该装置发出 GOOSE 报文的 StNum 和 SqNum 及其对应的时间，并说明 该报文内容(时间以保护动作为零点，该保护 T0=5s，T1=2ms，T2=4ms，T3=8ms，T4=16ms， T5=32ms，T6=64ms)。 答案：T=0ms StNum=2 SqNum=0 保护跳闸动作
浅谈220 kV智能变电站与常规变电站继电保护调试
浅谈220 kV智能变电站与常规变电站继电保护调试1. 引言1.1 继电保护调试的重要性继电保护调试是电力系统中至关重要的环节，它涉及到电力设备的运行安全和稳定性。
在电力系统中，各种故障难免会发生，而继电保护系统的快速准确响应可以有效地保护电力设备，防止故障进一步扩大，最大程度地减少停电时间，保障用户供电。
继电保护调试的重要性不容忽视。
继电保护调试是确保继电保护系统可靠可用的关键步骤。
通过对继电保护系统进行细致的调试和检测，可以发现潜在的问题，及时进行修复和调整，保证继电保护系统在实际运行中能够准确地识别各类故障，并迅速切除故障，确保电力系统的安全稳定运行。
继电保护调试的工作量较大，需要专业的技术人员和设备来进行。
一旦继电保护系统出现问题，可能会导致严重的电力事故，影响整个电力系统的安全运行。
继电保护调试不仅是一项技术工作，更是对电力系统运行安全的保障。
只有不断提升继电保护调试的水平和质量，才能更好地保障电力系统的安全稳定运行。
2. 正文2.1 智能变电站与常规变电站的区别智能变电站与常规变电站在继电保护调试方面有着明显的区别。
智能变电站采用了先进的数字化技术和智能化系统，相比于常规变电站，其继电保护设备更加智能化和高效。
智能变电站能够实现远程监测和控制，实现远程诊断和操作，大大提高了运维效率和可靠性。
智能变电站的继电保护设备具有更多的功能和特性。
智能变电站常常配备有故障录波和事件记录功能，能够准确记录设备运行状态和故障信息，有利于故障分析和故障处理。
智能变电站还具有智能分析和自学习功能，可以根据历史数据和实时数据进行分析和判断，提高了故障判断的准确性和速度。
智能变电站的继电保护调试过程也更加便捷和快速。
由于智能变电站采用了数字化系统和通信网络，可以实现在线调试和远程升级，避免了传统的现场调试过程中需要频繁调整参数和反复测试的情况，节省了时间和人力成本。
智能变电站与常规变电站在继电保护调试方面的区别主要体现在技术水平和功能特性上。
220KV智能变电站继电保护配置方案研究
区域治理LIVELIHOOD220KV智能变电站继电保护配置方案研究国网南通海门区供电公司 张端摘要：社会的进步必然会产生新的力量，智能变电站的出现就是这种新力量的象征，它的出现是必然的，所以我们需要打破传统的束缚，积极创新，把电网建设得更好。
对于智能变电站系统，特别是继电保护装置的配置方案，结合智能变电站的特点，设计一套有实用价值的配置方案十分重要。
关键词：220KV智能变电站；继电保护配置；继电保护；策略；研究中图分类号：U224.4 文献标识码：A 文章编号：2096-4595（2020）42-0280-0001伴随着科技的不断发展，智能变电技术不断得到应用，为满足智能电网的实际发展需要，就必须对变电站的继电保护设备进行升级和完善，从而更好地保障整个电网系统的安全。
一、智能变电站架构在一般情况下，智能变电站结构主要是由站控、间隔、过程这三部分组成，并且利用不同的网络来对其进行有效连接，智能变电站的架构主要是由三层两网的结构构成，对于间隔层来说，会使用跳闸的方式来进行保护。
站控层主要包括监控主机、操作台、通讯系统、保护装置等来构成监管、传输信息的重要系统。
间隔层其中主要有500KV的接线，以及保护所有段元的220KV的双母线，以此来实现保护和检测，在这结构中主要是构成全站二次保护的工作区域。
过程层是由电压互感器、智能终端、各单元所构成的电气装置，在这过程中每一个过程层都属于500KV智能变电站继电保护配置重要的供血系统，保证电流电压的稳定。
二、智能变电站和传统变电站的区别（1）变电站结构。
传统变电站中的所有设备都需要电缆来接入，只能采用这种方式进行信息传输，其本身的网络结构不明显。
并且220KV智能变电所的继电保护配置中的所有设备均已接入网络结构，各层均能以网络结构的形式进行传输，实现了实时的信息共享，为今后发展智能电网提供了相应的帮助。
（2）二次设备典型布置方法。
传统变电站主要是接通交流输入组件、保护逻辑、开关组件等，通过交流输入组件的长电缆收集设备运行的电压和电流，然后通过转换器将模拟信号转换成数字信号，从而为保护装置提供数据支持，在此过程中，所有的功能都只能通过长电缆进行引接。
