函江水利枢纽工程毕业设计

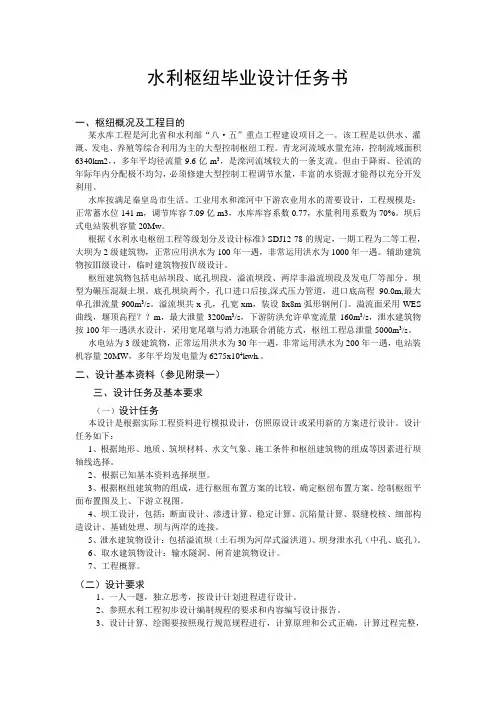

水利枢纽毕业设计任务书
水利枢纽毕业设计任务书一、枢纽概况及工程目的某水库工程是河北省和水利部“八·五”重点工程建设项目之一。
该工程是以供水、灌溉、发电、养殖等综合利用为主的大型控制枢纽工程。
青龙河流域水量充沛,控制流域面积6340km2,,多年平均径流量9.6亿m3,是滦河流域较大的一条支流。
但由于降雨、径流的年际年内分配极不均匀,必须修建大型控制工程调节水量,丰富的水资源才能得以充分开发利用。
水库按满足秦皇岛市生活、工业用水和滦河中下游农业用水的需要设计,工程规模是:正常蓄水位141 m,调节库容7.09亿m3,水库库容系数0.77,水量利用系数为70%。
坝后式电站装机容量20Mw。
根据《水利水电枢纽工程等级划分及设计标准》SDJ12-78的规定,一期工程为二等工程,大坝为2级建筑物,正常应用洪水为100年一遇,非常运用洪水为1000年一遇。
辅助建筑物按Ⅲ级设计,临时建筑物按Ⅳ级设计。
枢纽建筑物包括电站坝段、底孔坝段,溢流坝段、两岸非溢流坝段及发电厂等部分。
坝型为碾压混凝土坝。
底孔坝块两个,孔口进口后接,深式压力管道,进口底高程90.0m,最大单孔泄流量900m3/s。
溢流坝共x孔,孔宽xm,装设8x8m弧形钢闸门。
溢流面采用WES 曲线,堰顶高程??m,最大泄量3200m3/s,下游防洪允许单宽流量160m3/s,泄水建筑物按100年一遇洪水设计,采用宽尾墩与消力池联合消能方式,枢纽工程总泄量5000m3/s。
水电站为3级建筑物,正常运用洪水为30年一遇,非常运用洪水为200年一遇,电站装机容量20MW,多年平均发电量为6275x104kwh.。
二、设计基本资料(参见附录一)三、设计任务及基本要求(一)设计任务本设计是根据实际工程资料进行模拟设计,仿照原设计或采用新的方案进行设计。
