鞍钢100吨 LF精炼炉概述
LF炉外精炼技术和装备发展概述
LF炉外精炼技术和装备发展概述作者：刘景春摘要：我国钢包二次精炼技术之一LF精炼,初期市场需求少，不受重视，精炼产品主要集中在特钢行业；随市场对高端精炼产品的需求量快速提高,现LF精炼装置在钢厂被大量使用，LF装备、技术也在中国被逐步完善，LF精炼产品在品种质量、技术装备和节能减排等方面进步明显。
LF精炼未来发展方向：缩短LF精炼的周期，工艺、装备上技术更先进，更节能环保及降本。
关键词：LF精炼炉单工位LF双工位LF1概述回顾总结我国炉外精炼技术和装备的发展，在改革开放初期，此时，整个市场对需精炼要求的钢种不多，需求量很少。
国内钢厂大多不设精炼装置，转炉或电炉出钢后，钢水直接进行连铸或模铸。
现随着时代的发展，对钢的质量（钢的纯净度）的要求越来越高，用常规炼钢方法冶炼出来的钢液已难以满足其质量要求，另外随着连铸技术的发展，对钢液的成分、温度等提出了更严格的要求。
因此为提高生产率，提高产品质量，缩短冶炼时间，使冶炼、浇铸工序实现最佳衔接，于是产生了各种炉外精炼（钢包二次精炼）方法。
众知，在钢包内进行钢水二次精炼处理过程中,在进行吹氩搅拌、脱硫、合金化等作业时，不可避免均为引起钢水温度降低。
以往通常仅通过提高一次冶炼（转炉、电炉）出钢钢水温度（过热度）来补偿。
但提高一次冶炼出钢钢水过热度，引起如下的问题：增加一次冶炼时间，其结果引起相应的生产率下降；钢水吸收更多有害气体、减少耐材使用寿命等。
LF炉精炼法的一个突出特点是具有方便加热手段，可以在钢包内对钢液进行电加热，所有在精炼过程中所需的吸热与散热均可通过电加热得到补偿。
LF(Ladel Furnace)炉是上世纪70年代初期出现的新型二次精炼设备，世界上第一套以电加热、用吹氩为搅拌的LF装置，是1971年在日本大同钢铁公司大森特殊钢厂开发成功。
40多年来这项技术得到高度发展和广泛应用。
2我国LF钢包精炼炉的发展我国上世纪九十年代起，当电炉钢厂在引进大型电弧炉的同时也引进了与电炉相匹配的LF精炼炉装置，其目的在于增产扩产。
LF精炼炉主要设备及技术特点
LF精炼炉主要设备及技术特点精炼炉是一种用于提炼金属的设备，可以将原料中的杂质去除，使金属纯度得到提高。
下面将介绍LF精炼炉的主要设备及技术特点。
1.主要设备(1)电弧炉：LF精炼炉采用双电弧炉的结构，两个电弧炉分别位于炉底和炉盖上。
通过电极引入电弧，产生高温高能量的电弧，以加热和熔化原料。
(2)钢包：钢包是LF精炼炉的重要组成部分，用于容纳原料并进行精炼过程。
钢包由耐火材料制成，具有较高的耐高温和耐腐蚀性能。
(3)搅拌设备：LF精炼炉采用高速电动搅拌设备，可通过搅拌提高金属的均匀性，促使气体和液态金属之间的传质和传热效率。
(4)电热和耐火材料：LF精炼炉的电极和耐火材料需要具有良好的导电性和耐高温性能，以保证炉内高温环境的稳定和热传导的顺利进行。
2.技术特点(1)精炼效果好：LF精炼炉采用高温高能量的电弧熔炼技术，可以快速高效地熔化原料，并通过搅拌设备提高金属的均匀性。
同时，LF精炼炉还可以在高温条件下进行气体吹吸，进一步去除金属中的杂质，提高金属的纯度。
(2)处理能力大：LF精炼炉具备较大的处理能力，可以处理大量的原料。
炉容大的设计可以满足大规模钢铁企业的生产需求，提高生产效率。
(3)过程控制精确：LF精炼炉采用先进的自动化控制系统，可以实时监测和控制炉内温度、压力等参数，保证精炼过程的稳定性和精确性。
同时，还可以根据不同的原料和工艺要求进行灵活的调整和控制。
(4)能源消耗低：LF精炼炉采用高效的电弧熔炼技术，其能源消耗相对传统炼钢方法更低。
此外，精炼过程中的气体吹吸也能够有效利用高温和高压气体的能量，降低能源浪费。
(5)环保节能：LF精炼炉在炼钢过程中产生的废气可通过尾气处理系统进行净化处理，达到环保排放标准。
同时，由于能源消耗低，可以降低对自然资源的需求，具有良好的节能效果。
综上所述，LF精炼炉作为一种重要的炼钢设备，具备精炼效果好、处理能力大、过程控制精确、能源消耗低和环保节能等技术特点，能够满足现代化钢铁生产的需求，推动钢铁行业的发展。
LF精炼炉技术资料简介
国内电炉钢厂在引进大型电弧炉的同 时也引进或增建了与电炉相匹配的LF精炼 炉装置,其目的在于增产扩产。电炉传统工 艺(熔化→氧化→还原→出钢）的冶炼周期 过长,影响电炉的生产能力和电炉的全连铸 生产。匹配LF以后,电炉的主要任务是: 熔 化及氧化,而还原期的脱氧、脱硫、调温、 合金化及去除夹杂物五大任务,将由LF精炼 炉完成。从而解放了电炉生产力,为电炉厂 全连铸生产创造了良好的工序协调条件。
• • • •
主要工艺特点： 工艺特点： 工艺特点 深脱硫功能： 深脱硫功能：成品 〔S〕≤10ppm 深脱氧功能：成品 深脱氧功能： 〔O〕≤15ppm 控制夹杂物形态： 控制夹杂物形态： 钢帘线处理 电极升温： 电极升温：降低转 炉出钢温度， 炉出钢温度，协调 工序物流
设计的主要功能： 设计的主要功能：
德国 中国 中国 日本 英国 德国
蒂森克虏伯
400 300
武钢 京浜 British Steel Teeside Ekostahi
250 250 265 245
•
LF炉精炼钢水的基 本原理如图所示，在保 持钢包内还原性气氛条 件下，用电弧加热高碱 度炉渣，边造渣边完成 脱氧、脱硫等一系列炉 渣精炼，该工艺不仅能 精确地控制化学成分和 温度，而且通过合成渣 精炼具有脱硫、脱氧及 夹杂物变性等功能。
具备深脱硫及深脱氧功能， 可批量生产［ 1 、 具备深脱硫及深脱氧功能 ， 可批量生产 ［ S ］ 20ppm [O]≤30ppm的钢种 ppm、 30ppm ≤20ppm、[O]≤30ppm的钢种 2、设备上具备防止增氮的措施 3、具备减少钢中夹杂物和控制夹杂物形态的功能 4、主电回路设计中考虑了保护系统，确保电网安全 主电回路设计中考虑了保护系统， 并配有先进的自动化配置和相应的环保措施 5、具有确保连铸连浇和调节炼钢生产节奏的功能 6、高的劳动生产率和最低的LF处理精炼成本 高的劳动生产率和最低的LF处理精炼成本 LF
100 t转炉lf精炼工艺的生产实践
100 t转炉lf精炼工艺的生产实践摘要：1.100 t 转炉LF 精炼工艺简介2.生产实践中的技术优化3.实现高效生产的关键因素4.环保与经济效益的双重提升5.总结与展望正文：1.100 t 转炉LF 精炼工艺简介100 t 转炉LF 精炼工艺是一种钢铁冶炼技术，具有生产效率高、能耗低、产品质量好等优点。
近年来，随着钢铁行业的发展，该工艺在我国得到了广泛应用。
本文将结合生产实践，探讨100 t 转炉LF 精炼工艺的优化与应用。
2.生产实践中的技术优化在生产实践中，为了提高生产效率和产品质量，我们对100 t 转炉LF 精炼工艺进行了多方面的技术优化。
首先，优化了精炼过程的参数控制，包括精炼时间、精炼电流、电极间距等，使精炼过程更加稳定。
其次，采用了新型的炉衬材料和耐火材料，提高了炉衬的使用寿命。
此外，我们还对设备进行了自动化改造，实现了生产过程的智能化监控。
3.实现高效生产的关键因素高效生产的关键因素主要包括生产过程中的技术优化、操作人员的技能水平、设备的维护保养等。
在技术优化方面，我们采用了先进的控制策略，实现了精炼过程的实时监控和调整。
在操作人员的技能水平方面，我们定期组织培训，提高操作人员的专业技能。
在设备维护保养方面，我们建立了完善的设备维护制度，确保设备的正常运行。
4.环保与经济效益的双重提升通过采用100 t 转炉LF 精炼工艺，我们不仅在生产效率和产品质量方面取得了显著成果，还实现了环保与经济效益的双重提升。
该工艺具有较低的能耗和污染物排放，有助于减少对环境的影响。
同时，通过技术优化和设备改造，我们降低了生产成本，提高了企业的经济效益。
5.总结与展望综上所述，100 t 转炉LF 精炼工艺在我国的生产实践中取得了显著成果。
未来，我们将继续优化生产过程，提高生产效率和产品质量，为我国钢铁行业的发展做出更大贡献。

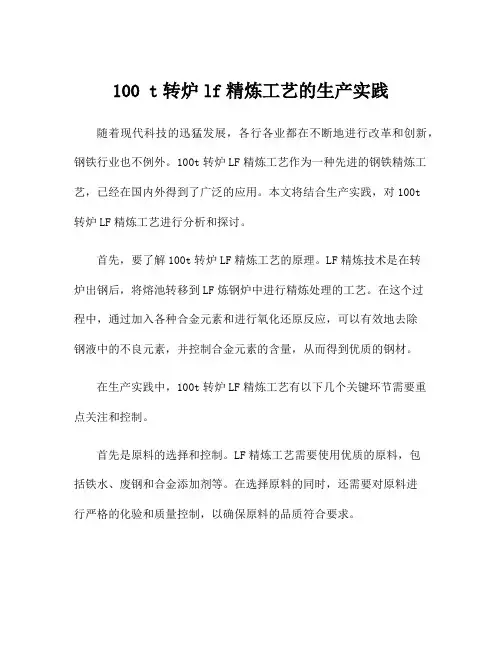

100 t转炉lf精炼工艺的生产实践
100 t转炉lf精炼工艺的生产实践随着现代科技的迅猛发展，各行各业都在不断地进行改革和创新，钢铁行业也不例外。
100t转炉LF精炼工艺作为一种先进的钢铁精炼工艺，已经在国内外得到了广泛的应用。
本文将结合生产实践，对100t转炉LF精炼工艺进行分析和探讨。
首先，要了解100t转炉LF精炼工艺的原理。
LF精炼技术是在转炉出钢后，将熔池转移到LF炼钢炉中进行精炼处理的工艺。
在这个过程中，通过加入各种合金元素和进行氧化还原反应，可以有效地去除钢液中的不良元素，并控制合金元素的含量，从而得到优质的钢材。
在生产实践中，100t转炉LF精炼工艺有以下几个关键环节需要重点关注和控制。
首先是原料的选择和控制。
LF精炼工艺需要使用优质的原料，包括铁水、废钢和合金添加剂等。
在选择原料的同时，还需要对原料进行严格的化验和质量控制，以确保原料的品质符合要求。
其次是转炉出钢的控制。
在转炉出钢的过程中，需要掌握好炉温、氧气流量和吹氧时间等参数，以确保钢液的化学成分和温度达到LF精炼的要求。
第三是LF炼钢炉的操作和控制。
LF炼钢炉是进行钢液精炼的关键设备，操作人员需要掌握LF炉的操作技巧和参数控制，以确保钢液的精炼效果和品质。
最后是钢液的取样和化验。
在LF精炼过程中，需要对钢液进行取样和化验，以确保钢液的化学成分和温度符合要求，从而保证最终产品的质量。
通过以上几个关键环节的控制，可以有效地提高100t转炉LF精炼工艺的生产效率和产品质量。
同时，还可以减少能耗和原料损耗，提高企业的经济效益。
在实际生产中，合理的工艺设计和操作技术是保证LF精炼工艺效果的关键。
通过科学合理的工艺设计，加强设备维护和管理，培训操作人员的技能，提高操作水平和质量意识，可以提高LF精炼设备的使用寿命，降低维修成本，确保生产的顺利进行。
同时，钢铁企业还需要加强对100t转炉LF精炼工艺的研究和开发，不断提高工艺的自动化程度和智能化水平。
通过引进先进的控制系统和生产设备，提高生产的自动化水平和智能化程度，可以提高生产效率，降低能耗，减少人为因素对生产过程的影响，提高产品质量和企业竞争力。
100吨LF精炼炉设备技术说明
100吨LF精炼炉设备技术说明1.1 电炉生产流程及工艺路线根据车间产品大纲，其工艺路线如下： 普通钢、低合金钢： 电炉——LF 炉——模铸/铸件 合金结构钢、优碳钢：电炉——LF 炉——VD ——模铸/铸件 超低碳、超低氮钢类：电炉——VOD ——（LF 炉）——模铸/铸件1.2 电炉工艺技术参数确定1.2.1 平均出钢量及炉壳直径考虑车间产品单重及与现有电炉的合浇工艺，可以设计电炉的平均出钢量为100吨，最大出钢量125吨。
这种情况可以选择公称容量100吨电炉、炉壳直径为6100 mm 、EBT 出钢的电炉。
当新炉体就要出125吨钢水时，可适当垫高（～100 mm ）炉门坎并出净炉内钢水即可实现。
1.2.2 电炉冶炼周期与年产钢水量电炉车间的年产钢水量与冶炼周期的关系如下：τN G B A ⨯⨯⨯⨯=6024 ，万t式中：N —电炉车间的炉座数，一座。
G —电炉的平均出钢量，100吨。
B —电炉的年作业天数，对于铸钢行业一般为256～292天，车间作业制度及电炉年作业天数见表2.1。
表2.1 车间作业制度及电炉年作业天数—冶炼周期或出钢周期，以铸锻为主的电炉流程节奏快不起来，电炉冶炼周期也短不了，对于本例设电炉炼钢冶炼周期为120min。
年产钢水量的估算见表2.2。
表2-2 不同产品的年产钢水量注：年作业天数按 274天（年作业率为0.75）。
1.2.3 电炉变压器容量及技术参数1）冶炼周期组成当考虑电炉炼钢冶炼周期120min时，按废钢三次装料设计，补炉、装料（接电极）、出钢等非通电时间25min，使得变压器时间利用率Tu为0.79，通电时间为95min。
非通电时间过长，将延长冶炼周期、生产率降低，增加炉子热损失、降低炉子热效率，也提高吨钢电耗。
2）吨钢电耗采用氧化法，100%废钢，配碳量 1.5%与 3.5%（35kg/t钢）炉渣，在电炉中熔化并加热精炼至出钢温度（1650℃），所需要实际能耗平均为650 kWh/t，考虑到炉门碳-氧枪＋炉壁氧枪，吹氧35～40 Nm3/t，与石墨电极氧化等提供的能量，合计160～180 kWh/t。
100 t转炉lf精炼工艺的生产实践
100 t转炉lf精炼工艺的生产实践
100吨转炉LF精炼工艺是一种常用于钢铁行业的冶炼工艺，
下面是一些与该工艺相关的生产实践：
1. 原料准备：确保供应的原料质量稳定，包括铁水、废钢、铁合金等。
同时，要合理配比，控制各种原料的比例，以达到所需的冶炼目标。
2. 转炉操作：进行转炉吹炼操作，通过吹炼氧气、碱、渣料等，调整炉内氧气含量、碱量和渣料成分，控制冶炼反应的进行和调整炉温。
3. 加料：根据炉内的冶炼情况，适时加入废钢、铁合金等辅料，以调整合金成分和冶炼工艺。
4. 取样分析：定期取样分析炉内冶炼过程中的钢汤成分，包括
C、Si、Mn、P、S等元素的含量，以及温度、氧含量等指标，以检查冶炼的效果。
5. 控制冶炼参数：根据实际情况，调整各种冶炼参数，如吹氧量、碱量、渣料用量等，以保证炉内合金成分、温度等目标指标的达到。
6. 渣化处理：冶炼结束后，进行渣化处理，即将炉渣与钢水分离，以获得纯净的钢水。
7. 连续浇铸：将冶炼好的钢水通过连铸机进行连续浇铸，制成
连铸坯，进一步制造成型钢材。
8. 质量控制：通过定期检验和随机抽查等手段，对生产的钢材进行质量检查，确保符合相关标准。
9. 故障处理：遇到转炉操作故障或其他问题时，及时采取相应的措施解决，并确保生产的连续进行。
10. 数据记录和分析：对生产过程的各项参数进行记录和分析，以便及时发现问题和做出调整。
以上是100吨转炉LF精炼工艺的一些生产实践，通过科学合
理的操作和质量控制措施，能够实现高效冶炼，生产出优质的钢材。
LF钢包精炼炉生产特点介绍
LF钢包精炼炉生产特点介绍LF钢包精炼炉是一种用于钢铁冶炼的设备，其主要作用是通过继续冶炼和炼钢过程中的更正冶炼参数，提高钢水的品质。
LF钢包精炼炉由于其独特的生产特点，在现代钢铁生产中扮演着重要的角色。
以下是对LF钢包精炼炉的生产特点进行详细介绍。
首先，LF钢包精炼炉具有高效的冶炼能力。
在LF钢包精炼炉中，通过设置适当的工艺参数，可以实现钢水中非金属夹杂物的深度去除，大大提高钢水的纯净度。
此外，LF钢包精炼炉还能控制钢中的成分含量，使钢水中的碳含量、锰含量等达到设计要求，确保最终产品的质量。
其次，LF钢包精炼炉能够提高钢水的温度均匀性。
在钢铁冶炼过程中，钢水的温度均匀性对于保证产品质量非常重要。
LF钢包精炼炉通过金属的对流和搅拌，使钢水中的温度达到均衡状态，使炉内各部位的温度保持一致，从而确保钢水的温度均匀性，避免出现过热或者过冷的情况。
第三，LF钢包精炼炉具有良好的反应控制能力。
在LF钢包精炼炉中，通过精确的控制进气、出气、吹氧量等操作参数，可以实现对炉内化学反应的精确控制，从而使得反应达到最佳状态。
此外，LF钢包精炼炉还可以通过添加合适的合金元素，调整钢水的成分，提高产品的性能和品质。
第四，LF钢包精炼炉具有较低的能源消耗。
相比传统的转炉炼钢和电弧炉炼钢方法，LF钢包精炼炉的能源消耗较低。
由于LF钢包精炼炉能够在较低的温度下进行冶炼，同时有效利用炉内的余热，减少能源浪费，降低生产成本。
第五，LF钢包精炼炉具有较好的环境适应性。
在LF钢包精炼炉中，炼钢时间较短，操作过程相对简单，而且炼钢过程中不产生大量的废气、废渣等污染物，相比传统的炼钢方法对环境的影响较小。
这也符合现代工业对于环保、节能的要求。
综上所述，LF钢包精炼炉在钢铁生产中具有高效的冶炼能力、温度均匀性、反应控制能力、能源消耗和环境适应性等特点。
通过合理的工艺参数的设定和精确的操作控制，可以实现钢水的纯净化、成分调整和温度均匀性的提高，从而保证钢铁产品的质量和性能。
鞍钢一炼钢厂情况介绍
鞍钢股份一炼钢厂
主要品种及用途
船板钢：广泛应用于客轮、油轮和滚装船，100mm特厚船板 通过美、德、英、韩、日等九国船级社认证，成为世界 上第三个具备生产此厚度高强度级别船板的钢厂。
鞍钢股份一炼钢厂
管线钢：管线钢广泛应用天然气的输送。如：西气东输管 线、川气出川管线、沿江管线、陕京二线、广东LNG输气管 线、平安济南输油管线等均使用鞍钢钢材。
鞍钢股份一炼钢厂
2 . 氧气顶吹转炉炼钢
一炼钢厂有三 座100吨氧气顶吹转 炉，年生产钢水能 力为350多万吨。转 炉为初炼炉，碳控 制范围＝标准目标 值－0.03％；硅、 锰控制范围＝标准 目标值－0.05％。 转炉脱磷能力强， 最低出钢磷达到 20ppm。
鞍钢股份一炼钢厂
3. LF 精炼炉
一炼钢厂有三座100 吨LF精炼炉。LF炉有造 渣、吹氩、喂线、精确 调整钢水温度和成份等 多种功能。可以实现碳 控制范围＝标准目标值 ±0.01％；硅控制范围 ＝标准目标值±0.02 ％；锰控制范围＝标准 目标值±0.03％。LF炉 可实现深脱硫达到5ppm 以下。
鞍钢股份一炼钢厂
4. 真空脱气VD和RH
一炼钢厂有一座 双工位VD真空处理炉 和一座RH真空精炼 炉，其主要功能是对 钢水进行真空脱气、 去除钢中夹杂物、微 调成分，能够精确调 整各种合金化元素成 分。脱气能力强，可 将钢中氢含量降低到 1ppm以下。
VD炉RH炉ຫໍສະໝຸດ 鞍钢股份一炼钢厂5. 连铸机
一炼钢厂有一台厚 板坯连铸机和两台大方 坯连铸机。 其中厚板坯连铸机 生产断面为：230、 300mm（厚）*1650～ 2000mm（宽）。产能为 150万吨/年。 方坯生产段面为 280mm*280mm、 280mm*380mm、 320mm*410mm。 厚板坯连铸机 方坯连铸机
100 t转炉lf精炼工艺的生产实践
100 t转炉lf精炼工艺的生产实践【原创版】目录一、引言二、100t 转炉 LF 精炼工艺概述三、生产实践过程1.前期准备2.精炼过程3.精炼结果四、生产实践中的问题及解决方法五、总结与展望正文一、引言随着钢铁工业的快速发展，钢铁生产工艺也在不断进行优化和改进。
100t 转炉 LF 精炼工艺作为钢铁冶炼的一种先进技术，已经在我国的钢铁企业中得到了广泛的应用。
本文旨在通过对 100t 转炉 LF 精炼工艺的生产实践进行探讨，分析该工艺在生产过程中的优势和存在的问题，并对其未来的发展进行展望。
二、100t 转炉 LF 精炼工艺概述100t 转炉 LF 精炼工艺是一种高效的钢铁冶炼技术，其主要特点是采用氧气作为氧化剂，通过炉内喷吹氧气，使铁水中的杂质得以迅速氧化，从而达到精炼的目的。
该工艺具有生产效率高、产品质量好、环境污染少等优点，因此在我国钢铁工业中具有广泛的应用前景。
三、生产实践过程1.前期准备在生产实践过程中，首先需要对转炉进行预热，以确保炉内温度达到精炼的要求。
同时，还需要对氧气的喷吹量、精炼时间等参数进行精确控制，以保证精炼效果。
2.精炼过程在精炼过程中，将铁水倒入转炉中，并通过炉内喷吹氧气，使铁水中的杂质得以迅速氧化。
在精炼过程中，需要密切关注炉内温度、压力等参数的变化，以便及时调整氧气喷吹量，确保精炼效果。
3.精炼结果经过一定时间的精炼，铁水中的杂质得以有效去除，得到的钢水质量达到预期要求。
通过对精炼后的钢水进行检测，可以发现其成分均匀、杂质含量低，表明 100t 转炉 LF 精炼工艺具有较高的精炼效果。
四、生产实践中的问题及解决方法在生产实践中，100t 转炉 LF 精炼工艺也存在一些问题，如氧气喷吹量的控制、炉内温度的稳定性等。
为了解决这些问题，可以采取以下措施：1.优化氧气喷吹系统，提高喷吹量的精确控制能力；2.完善炉内温度监测系统，确保温度的稳定性；3.加强操作人员的培训，提高生产过程中的操作技能。
LF精炼炉基本工艺
04
lf精炼炉操作要点
安全操作规程
操作前检查
确保炉体、管道、阀门等设备 完好无损，无泄漏现象。
严格控制温度
遵循工艺要求，控制炉内温度 ，避免超温引起设备损坏或安 全事故。
防止气体泄漏
定期检查炉体和管道的密封性 ，确保气体不泄漏，防止中毒 和爆炸。
操作人员培训
操作人员需经过专业培训，熟 悉安全操作规程，掌握应急处
案例二：某有色金属企业lf精炼炉工艺应用
总结词
扩大产品品种、提高生产效率
详细描述
该有色金属企业利用lf精炼炉工艺，成功开发出多种高附加值产品，拓展了市场应用领域。同时，通 过改进工艺参数和设备配置，提高了生产效率和能源利用效率，降低了生产成本。
案例三：某新材料企业lf精炼炉工艺创新
总结词
突破技术瓶颈、提升竞争力
VS
详细描述
该新材料企业针对特定产品需求，创新性 地开发出新型lf精炼炉工艺。通过采用先 进的熔炼技术和材料制备方法，成功突破 了关键材料制备的技术瓶颈，提高了产品 质量和性能，增强了企业在国内外市场的 竞争力。
THANKS
感谢观看
表面处理
对铸锭表面进行清理、修整和抛光等处理，以提高产品的外观质量。
成品检测与包装
检测标准与项目
根据产品标准和客户要求，制定相应的检测标准和项目，对成品 进行全面的质量检测。
检测方法与设备
选择合适的检测方法和设备，确保检测结果的准确性和可靠性。
包装与标识
对合格的成品进行包装和标识，以便于运输、存储和使用。
03
lf精炼炉工艺参数
熔炼温度
熔炼温度
熔炼温度是lf精炼炉工艺中的重要参数，它决定了钢水的温度 和流动性。熔炼温度过高可能导致钢水氧化和氮化，而熔炼 温度过低则可能导致钢水流动性差，影响铸锭质量。
lf精炼炉炼钢原理与工艺 -回复
lf精炼炉炼钢原理与工艺-回复精炼炉（LF炉）是用来进行钢液净化和精炼的设备。
它能够有效去除钢液中的杂质，调整化学成分，并改善钢的性能与质量。
本文将一步一步解析LF炉的炼钢原理与工艺，以帮助读者深入了解。
一、LF炉的炼钢原理1.1 钢液净化LF炉主要通过炉后吹氩和加入特定化合物，来净化钢液中的杂质。
炉后吹氩能够有效去除钢液中的气体、硫和磷等杂质，同时还能调整温度和各组分的分布。
加入特定化合物，如石灰和石墨等，可以与杂质反应形成不溶性的化合物，从而使杂质从钢液中分离出来。
1.2 炼钢调温LF炉中，钢液的温度可以通过电加热和氩气吹吐等方式进行调节。
通过炼钢调温，可以使钢液温度达到炉内所需的溶解、反应和转化温度。
调温还能保证钢液的流动性，从而有利于杂质的分离和钢液的均匀化。
1.3 炼钢精炼LF炉的炼钢精炼主要通过吹氧和搅拌来实现。
吹氧能够使钢液中的碳和硅等元素氧化，从而减少钢液中的杂质含量。
搅拌则能促进氧含量均匀分布，加快反应速度，同时还能使钢液中的夹杂物向钢液表面浮动，便于排除。
二、LF炉的炼钢工艺2.1 关键工艺参数选择LF炉的炼钢工艺中，选择合适的工艺参数非常重要。
首先是吹氩时间和吹氧时间的控制，这决定了炉内温度和各元素的氧化程度。
其次是石灰和石墨的用量和添加方式，这直接关系到杂质的去除效果。
此外，还要考虑炉内搅拌方式和速度，以保证炼钢过程的均匀性和高效性。
2.2 炉底吹氩和炉后吹氩LF炉的炼钢工艺中，炉底吹氩和炉后吹氩是常用的操作方式。
炉底吹氩可以促进钢液的流动，帮助气泡和杂质向上浮动，从而增强净化效果。
而炉后吹氩则用于调整钢液中氧的含量，防止二次氧化。
2.3 搅拌技术LF炉中的搅拌技术对炼钢效果起着重要作用。
通常采用电磁搅拌或气体搅拌方式。
电磁搅拌通过电磁感应产生涡流，从而使钢液产生强烈的旋涡，促进各组分的混合和反应。
而气体搅拌则利用气体的冲击和搅拌作用来加速气体的溶解和杂质的分离。
2.4 添加剂的使用LF炉的炼钢工艺中，添加剂的选择和使用也是关键步骤。
LF精炼技术
第二章 LF钢包精炼技术第一节L F炉发展概述1、什么是LF炉？LF炉是在常压下，三相埋弧加热的底吹氩钢包炉，是将钢液在钢包中进行精炼的设备。
其主要功能是在非氧化性气氛下，通过电弧加热、炉内还原性气氛、造高碱度还原渣精炼、气体搅拌等手段，强化热力学和动力学动力学条件，使钢水在短时间内达到脱氧、脱硫、合金化升温等综合精炼效果。
确保达到钢水成分精确，温度均匀，夹杂物充分上浮净化钢水的目的，同时很好的协调炼钢和连铸工序，保证多炉连浇的顺利进行。
3、LF炉的处理效果经过LF炉处理的钢可以达到很高的质量水平：（1）脱硫率可达50%~70%，可生产出硫含量<=0.01%的钢。
如果处理时间充分，甚至可达硫含量0.005%的水平。
（2）可以生产高纯度钢，钢中夹杂物总量可降低50%，大颗粒夹杂物几乎全部能去除；钢中含氧量可达到20ppm~30ppm。
（3）钢水升温速度可达到3℃/min~5℃/min。
（4）温度控制精度±3℃~5℃。
（5）成分控制精度高，可以生产出诸如[C]±0.01%、[Si]±0.02%、[Mn]±0.02%等元素含量范围很窄的钢。
4、工序组合优化目的：增强企业整体竞争力。
而竞争力主要体现在两个方面，一是能够提供其它企业无法生产的钢种；二是能在成本相同的条件下提供质量要求更优的产品，或以更低廉的成本供应质量相当的产品。
对中小型企业，基本上立足于本地区的资源和市场，其合理的产品应是中小型棒材、线材和普通中板。
企业实现全连铸化同样应配备钢水的二次精炼设施，而且，最迫切的是要寻求在大包中有效加热钢水的手段。
由于炉容量小（20~50t）、生产节奏快，怎样加热钢水是个难题。
CAS-OB技术没能普遍推广，而以LF炉为核心的综合钢水多功能精炼站得到广泛的采用，在中小型联合企业形成了转炉----LF炉---（RH）---连铸的生产优质钢的联合生产线。
第二节L F炉精炼原理及功能1、精炼原理（1）、去气去夹杂原理：氩气通过底吹透气砖吹入钢水形成很小气泡，小气泡对钢水中的气体来说相当于真空室，气泡在上浮过程中钢水中的气体不断向气泡中扩散，最后排出钢水。
LF炉
钢包精炼炉，是用来对初炼炉（电弧炉、平炉、转炉）所熔钢水进行精炼，并且能调节钢水温度，工艺缓冲，满足连铸、连轧的重要冶金设备。
钢包炉是炉外精炼的主要设备之一。
钢包精炼炉主要功能：1、使钢液升温和保温功能。
钢液通过电弧加热获得新的热能，这不但能使钢包精炼时可以补加合金和调整成分，也可以补加渣料，便于钢液深脱硫和脱氧。
而且连铸要求的钢液开浇温度得到保证，有利干铸坯质量的提高。
2、氩气搅拌功能。
氩气通过装在钢包底部的透气砖向钢液中吹氛，钢液获得一定的搅拌功能。
3、真空脱气功能。
通过钢包吊入真空罐后，采用蒸汽喷射泵进行真空脱气，同时通过包底吹入氩气搅动钢液，可以去除钢液中的氢含量和氮含量，并进一步降低氧含量和硫含量，最终获得较高纯净度的钢液和性能优越的材质。
钢包精炼炉的应用对整个企业来看，至少可增加如下得益：加快生产节奏，提高整个冶金生产效率。
应用领域：钢包精炼炉被广泛用于工业、钢铁、冶金等行业。
LF炉(LADLE FURNACE)即钢包精炼炉，是钢铁生产中主要的炉外精炼设备。
它的主要任务是：①脱硫②温度调节③精确的成分微调④改善钢水纯净度⑤造渣在LF炉生产中建立过程控制计算机系统，主要用来解决以下问题：①实时接收生产计划，按照计划动态组织生产。
②按照炉次对LF炉生产进行实时的数据跟踪。
③通过冶金模型的计算，实现作业过程的优化，同时并向操作人员提供操作指导。
④向下工序提供LF炉作业数据。
⑤向工艺人员提供生产数据的历史追溯.LF炉一般指钢铁行业中的精炼炉。
实际就是电弧炉的一种特殊形式。
电弧炉electric arc furnace利用电极电弧产生的高温熔炼矿石和金属的电炉。
气体放电形成电弧时能量很集中，弧区温度在3000℃以上。
对于熔炼金属，电弧炉比其他炼钢炉工艺灵活性大，能有效地除去硫、磷等杂质，炉温容易控制，设备占地面积小，适于优质合金钢的熔炼。
电弧炉按电弧形式可分为三相电弧炉、自耗电弧炉、单相电弧炉和电阻电弧炉等类型。
100tLF炉技术规格书
第一炼钢厂新2#LF炉工程100tLF炉技术规格书鞍山热能科技有限公司2005年7月目录附件一技术特点及工艺说明 (1)附件二设备技术规格 (16)附件三供货范围及分交 (53)附件四设计分交及资料交付和审查 (60)附件五卖方的指导服务和双方人员待遇 (64)附件六买方人员的培训和指导计划 (67)附件七保证值及考核方法 (68)附件八设备安装调试及售后服务 (74)附件九设计联络 (80)附件十卖方提供的技术诀窍和专利 (82)附件十一工程进度表 (83)附件一技术特点及工艺说明一、鞍山热能科技公司100tLF技术特点鞍山热能科技有限公司是鞍山市高新技术企业，注册资金3000万元，已通过ISO9001：2000质量管理体系和ISO14001：1996环境管理体系认证。
热能科技以其独特的企业文化，汇聚了众多的高科技人才，一直致力于炉外精炼方面的技术开发和工程承包，先后承担了国内几十座LF/VD/VOD/RH精炼炉工程，且都在大型国有企业。
2003年唐钢一炼钢、安钢一炼轧厂在原先引进国外一套LF设备的基础上，改由我公司承但其第二套LF设备的国产化，工程实践表明：我公司在消化国外技术基础上完成的安钢100t和唐钢180tLF总体技术水平和经济指标已达到或超过国内同期引进的项目。
除此之外，我公司自1998年以来，在鞍钢一炼钢、二炼钢先后承担5座100tLF和1座100t双工位VD，均获得用户广泛赞誉。
鞍山热能科技是以精炼工艺为龙头，专业配套齐全。
包括冶金工艺、设备、液压、仪表、高低压电气及自动化、土建、钢结构、除尘、采暖通风、给排水等相关专业。
具备精炼炉工程全部设备设计和工厂设计能力，具有一般制造厂无法比拟的优势。
热能科技拥有自己的土建、钢结构和安装调试施工队伍，使得精炼工程整体性能有了更进一步的提高，在确保工程质量的同时加快了工程进度。
技术特点1、能效高，升温能力大升温速度可大于6℃/min。
LF最基本功能是升温。
LF炉概论
一、LF炉的定义LF炉(LADLE FURNACE)即钢包精炼炉，是钢铁生产中主要的炉外精炼设备。
LF炉一般指钢铁行业中的精炼炉。
实际就是电弧炉的一种特殊形式。
二、LF炉外精炼法的发展1971年日本特殊钢（现大同特殊钢）公司开发并实际应用LF炉外精炼法，其后在世界上许多国家地区的公司得到应用。
LF精炼法的发展是使其功能能适应电炉生产率飞跃提高和用户对高质量，高可靠的要求。
其最主要的原因之一是为适应连铸的要求。
在连铸工艺流程中，需建立在一定时间可供一定温度钢液的体制，因此其操作，质量稳定起着至关重要作用。
LF精炼法在钢液温度严密调整和工序时间管理方面能发挥最大的效果。
另外，LF精炼在钢包内保持非氧化性气氛，从钢包底部进行吹氩搅拌，使钢液连续循环流动，钢包内钢液成分偏差极小，可达到精确控制成分的目的，这种功能对特殊钢连铸发挥极大的效果，使连铸相邻炉间存在元素浓度差极小，有效控制产品质量特性的波动。
但有的LF炉具有抽气设备，可以在真空下精炼，为区别把有真空设备的LF炉称为LFV法。
三、LF炉功能LF(Ladle Furnace)炉是70年代初期在日本发展起来的精炼设备。
由于它设备简单，投资费用低，操作灵活和精炼效果好而成为冶金行业的后起之秀，在日本得到了广泛的应用与发展。
LF炉精炼主要靠钢包内的白渣，在低氧的气氛中(氧含量为5%)，向钢包内吹氩气进行搅拌并由石墨电极对经过初炼炉的钢水加热而精炼。
由于氩气搅拌加速了渣一钢之间的化学反应，用电弧加热进行温度补偿，可以保证较长时间的精炼时间，从而可使钢中的氧、硫含量降低，夹杂物按ASTM评级为O～O．1级。
LF炉可以与电炉配合，以取代电炉的还原期，还可以与氧气转炉配合，生产优质合金钢。
此外，LF炉还是连铸车间，特别是合金钢连铸生产线上不可缺少的控制成分、温度及保存钢水的设备。
因此LF炉的出现形成了LD—LF—RH—CC(连铸)新的生产优质钢的联合生产线。
在这种联合生产线上钢的还原精炼主要是靠LF炉来完成的。
LF精炼炉
钢类 碳结钢 碳工钢 合金结构钢 轴承钢
质量特点及要求 保证常规机械性能 气体敏感性强﹑钢锭易出现针状气孔中心裂纹；要 保证硬度﹑耐腐性及均匀性 淬透性↑气体﹑夹杂物↓机械性能 夹杂物↓﹑碳化物偏析↑
冶炼方法 转炉（电炉）+吹Ar 电炉/转炉+LF 电炉（或转炉、平炉）+吹Ar 转炉﹑电炉+钢包吹Ar 电炉/转炉+LF 电炉+LF+VD+MC/CC 电炉+VOD/VAD 电炉+ASEA-SKF 转炉+LF+VD
渣金脱硫反应方程
对于 CaO 基的精炼渣:
分 子 理 论 ( C a O ) + [ S ] = ( C a S ) + [ O ] ( 8 1 ) a a 5170 CaS [ o ] log K log 1 . 34( 平 衡 常 数 8 2 ) 1 a a T CaO [ s ]
预熔渣的功能
（1）脱氧功能 （2）脱硫功能 （3）去除夹杂功能 （4）调渣功能
（1）预熔渣脱氧的特点
脱氧速度快，由于脱氧元素是以小颗粒状加入，预 熔渣中的脱氧元素与钢液的接触面积成千上万倍的 增加，脱氧的动力学条件得到很大的改善。 脱氧剂利用效率高，小颗粒在钢液中上浮的过程中 与钢液中的氧接触并反应，当上浮到钢液面时已基 本完成脱氧反应，其综合利用率达到60％以上。
（2）氩气搅拌
氩气搅拌加速钢—渣之间物质传递，有利于钢液
脱氧、脱硫反应
加速 Al2O3 夹杂物上浮速度，在密封的 LF 炉， 吹氩 15 min 后，可使钢中大于 20 μm 的 Al2O3夹 杂基本清除
加速钢液中温度与成分均匀；能精确的调整复杂
LF精炼炉工艺说明
LF精炼炉工艺技术说明目录1.1.工程概述1.2.LF炉的主要功能及技术参数1.3.工艺流程描述1.4.LF炉操作时间表1.5.烟气量计算及参数1.1工程概述新建电炉主要工艺设备包括1座公称容量80t超高功率电炉、2座LF精炼炉、1座VD/VOD、320×340/∮500/∮600方圆弧型连铸机的、多台VC模铸设备及辅助工艺设备。
1.1.1工厂条件1.1.1.1自然条件海拔地面标高 2.2～4.6 m大气压力: 冬季 101kPa夏季 99.9kPa最大风速及风向 24m/sNW极端最低温度 -10.2℃极端最高温度40.5℃年平均降雨量 1054mm年最大降雨量 1479mm地震抗震设防烈度 6度1.1.1.2 电源条件电炉变压器一次侧电压35kv±10%三相四线380v±10%交流电源频率波动范围50Hz±3%1.1.1.3 能源介质条件天然气热值8500kcal/Nm3氩气纯度大于99.9%压力 1.6MPa氮气纯度99.9%低压氮接点压力0.6～0.8MPa氧气纯度大于99.6%压力 1.2～1.4MPa压缩空气压力：0.4～0.6MPa设备冷却水供水压力0.4～0.6MPa水质由卖方提出要求，买卖双方协商确定1.1.2 后续条件120吨LF＋VD/DOD公称容量120t座数2座平均精炼钢水量100t/炉最大精炼钢水量125t/炉平均精炼周期≤50min1.1.3车间条件1.3.1产品方案当电炉主原料为７５％废钢（堆比重0.7），２５％生铁时，两篮加料，年生产合格钢水61万t，其中：供模铸和真空浇铸生产大型钢锭15.2万t/a，相应需合格钢水16.7万t/a，产品方案详见表2.6-1。
供连铸生产320mm×340mm大方坯和φ500~φ600 mm圆坯35.8万t/a，相应需合格钢水37.6127万t/a，产品方案详见表2.6-2。
其余6.6873万t/a合格钢水供给立式铸机，生产Ø800～Ø1200mm大圆坯6万/a，产品方案见表2.6-3表2.6-1 供模铸和真空浇铸生产大型钢锭产品方案表2.6-2供连铸机生产大方坯和圆坯产品方案表2.6-3供立式铸机生产大圆坯产品方案电炉车间工艺流程为：铁水和废钢→电炉→LF→VD→连铸机或模铸。
