动态压差平衡型电动调节阀张家口帝达购物中心使用了宏田公司的蒸发式中央空调后,与原来集中式单风道系统比较(以每天运行12小时计):整个系统每天消耗电能约2856KW/h,消耗水量为24.5吨/天,每年运行按3个月计,共计消耗电能25.7万KW.h左右,消耗水2682吨,每年的维修费用约1-2万元。

该购物中心的工作人员讲,使用过去的系统,一直不能达到理想效果,夏季场内闷热难耐,几次改造均不理想。

使用宏田的蒸发式中央空调系统后,保留了原来的两台离心风机,改变了风道的用途,出口温度在18到21度之间,相对湿度60%左右,总运行动力为81KW,比原来减少142.5KW(还不包括停用每层角落7.5匹的分体空调一、材质: 阀体 球墨铸铁 电动执行器外壳铝合金 阀套不锈钢阀芯黄铜 二、动态平衡电动调节阀技术参数: 产品型号 阀门形式规格 压差范围 (KPa) 流量范围 (m0/h) 工作 压力流量 误差流体 温度A/D-EDRV1 二通 DN25 30-300 0.2-2.9 PN165%0-100℃A/D-EDRV2 DN32 30-300 0.5-4-7 A/D-EDRV3 DN40 30-300 1-7-7 A/D-EDRV4 DN50 30-300 2-12.1 A/D-EDRV8 DN65 30-300 3-20.4 A/D-EDRV9 DN80 30-300 5-30.8 A/D-EDRV10 DN1OO 30-300 10-45.3 A/D-EDRV11 DN125 30-300 15-70-7 A/D-EDRV12 DN150 30-300 20-101.8 A/D-EDRV13 DN200 33-300 5.0-360 A/D-EDRV14 DN25022-2104.O-460※注: A-EDRV 动态平衡电动调节阀配直行程电动执行器 D-EDRV 动态平衡电动调节阀配角行程电动执行器三、动态平衡电动调节阀尺寸参数:产品型号 阀门形式规格 外形及安装尺寸 (mm)L H1 H2 D(φ)法兰G 螺纹 A/D-EDRV1 二通 丝口 DN25 160 265 70 G1 A/D-EDRV2 DN32 180 275 70 G1-1/4 A/D-EDRV3 DN40 300 290 90 G1-1/2 A/D-EDRV4 DN50 300 290 90 G2A/D-EDRV5 二通 法兰 DN32 160 220 70 1OO A/D-EDRV6 DN40 200 235 110 110 A/D-EDRV7 DN50 215 230 115 125 A/D-EDRV8 DN65 230 238 120 145 A/D-EDRV9DN80275275146160A/D-EDRV10DNl00 290 295 165 180 A/D-EDRV11 DNl25 315 307 208 21O A/D-EDRV12 DNl50 350 326 205 240 A/D-EDRV13 DN200 430 715 295 295A/D-EDRV14DN250520740345355一、使用范围:本阀门是一种本平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。

动态平衡电动调节阀PICV-Caleffi

动态平衡电动调节阀PICV-Caleffi
尺寸图
24 V (ac/dc) 2.5 VA (ac) 1.5 W (dc) 0 ~10 V IP 43 0~50°C 1.5 m M 30 p,1.5
C’ C A 95 132
B
编号
DN
145430 ... 15
145440 ... 15
145550 ... 20
145560 ... 20
145552 ... 20
用电动执行器和调节器来自动调节流量
设定好最大流量值后,把145014型执行器(14)(0-10V)安装在阀门上。在外部调节器的指令下,电动执行器能够根 据系统所需冷热负荷,自动调节预设定的最大流量值(例如:Gmax8)。它能从高到低比例地调节此流量值。执行器推 动阀杆(4)上下运动改变内部活塞(15)的水流通径。电动执行器能够在预设定的最大流量值到零流量值(完全关断) 之间自动调节。
截止 阀门上部防护盖的手柄 可关断水流。
4
3
7
2
615ຫໍສະໝຸດ 3与电动执行器配套 此阀门适合与145014型线性 比例式电动执行器配套使 用。执行器通过接收到的调 节器信号,能够根据系统的 冷热负荷模拟调节流量。
8
除了线性比例式执行器以 外,还能使用656型开/关式 热电执行器来实现初级的控 制。
多方位安装
G工(m作3/范h) 围
为保证流量独立于压差变化之外始终恒定,需要保证整个阀
门的G 压差值(p1-p3)在最低压差值(见流量调节表)与最 10
大压差值400 kPa的范围之内。
G 8
流量G (Gm3/h)
6
G10
GG18
G6
Δp
minimo
25 kPa
30 kPa

动态压差平衡阀说明书

动态压差平衡阀说明书

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体:动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成,具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径,用于流体的进出。

2. 阀芯:阀芯是动态压差平衡阀的关键部件,通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔,通过调节孔的开度来控制流体的流量。

3. 弹簧:动态压差平衡阀内部设有弹簧,用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整,从而实现对阀芯开度的控制。

4. 调节螺母:调节螺母位于阀体上方,通过旋转调节螺母可以改变弹簧的压缩程度,从而调整阀芯的开度。

通过调节螺母,可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下:1. 安装阀门:将动态压差平衡阀安装在流体管道上,确保阀体的进口和出口与管道对接紧密,并且流体的流向与阀门要求一致。

2. 调节阀芯开度:通过旋转调节螺母,改变弹簧的压缩程度,从而调整阀芯的开度。

通常,阀芯的开度越大,流体的流量越大,压差越大。

3. 监测流体压差:在调节阀芯开度后,监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度:根据监测结果,适当调整阀芯的开度,使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是,动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中,应遵循操作规程,确保阀门的正常运行和安全使用。

压差平衡动态调节阀工作原理

压差平衡动态调节阀工作原理

压差平衡动态调节阀工作原理压差平衡动态调节阀(简称压平阀)是一种可以自动调节流体压差的阀门。

其工作原理基于流体力学的平衡原理和压力控制技术,可以实现流体管道系统内的稳定流量。

压差平衡动态调节阀的工作原理可以分为两个方面:一是通过传感器感知管道内的压差变化;二是通过控制机构调节阀门的开度,从而改变流体通过阀门的截面积,达到压差平衡的目的。

首先,压差平衡动态调节阀的一个重要组成部分是压差传感器。

压差传感器可以测量管道两侧的压差,并将测得的压差信号反馈给控制系统。

传感器通常采用压阻式、电容式或者薄膜式等传感技术,能够准确地测量压差的变化。

其次,控制系统根据传感器反馈的压差信号,判断管道内的流体压差情况,并根据设定的控制策略计算出需要调整的阀门开度。

控制系统一般包括了采集、处理和控制三个主要的功能模块。

采集模块负责接收传感器反馈的压差信号,处理模块根据设定的控制算法进行计算,控制模块则根据计算结果控制阀门的开度。

最后,阀门的开度调节是实现压差平衡的关键环节。

阀门的开度通过控制系统输出的控制信号传递给执行机构,执行机构可以是电动执行器、气动执行器等。

执行机构接收到控制信号后,通过位移传感器感知和控制阀门的开度,进而改变阀门的截面积。

当管道内的流体压差发生变化时,传感器会及时感知到这种变化,并将信号传给控制系统。

控制系统根据测得的压差信号进行处理,在计算模块中根据设定的算法计算出阀门开度的调整量。

然后,控制信号通过控制模块传递给执行机构,执行机构调整阀门的开度,使流体通过阀门的截面积发生相应的变化。

阀门的开度调整会对管道内的流体压差产生反作用力,从而使压差发生恢复和平衡。

压差平衡动态调节阀能够实时地感知和调节管道的压差,使流体流量保持在一个稳定的范围内。

它广泛应用于工业生产中的流程控制系统,如石化、能源、冶金、化工等行业的管道系统中,可以实现精确控制流体流量,提高生产过程的稳定性和效率。

总之,压差平衡动态调节阀的工作原理是通过传感器感知管道内的压差变化,然后通过控制系统计算和控制阀门的开度,以实现流体压差的平衡。

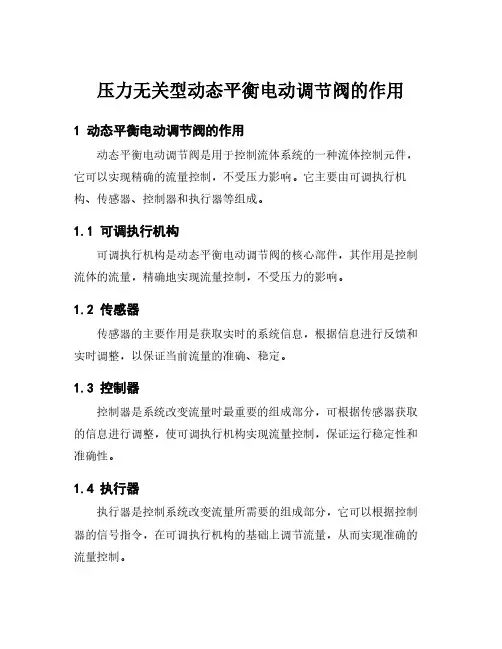

压力无关型动态平衡电动调节阀的作用

压力无关型动态平衡电动调节阀的作用

压力无关型动态平衡电动调节阀的作用
1动态平衡电动调节阀的作用
动态平衡电动调节阀是用于控制流体系统的一种流体控制元件,它可以实现精确的流量控制,不受压力影响。

它主要由可调执行机构、传感器、控制器和执行器等组成。

1.1可调执行机构
可调执行机构是动态平衡电动调节阀的核心部件,其作用是控制流体的流量,精确地实现流量控制,不受压力的影响。

1.2传感器
传感器的主要作用是获取实时的系统信息,根据信息进行反馈和实时调整,以保证当前流量的准确、稳定。

1.3控制器
控制器是系统改变流量时最重要的组成部分,可根据传感器获取的信息进行调整,使可调执行机构实现流量控制,保证运行稳定性和准确性。

1.4执行器
执行器是控制系统改变流量所需要的组成部分,它可以根据控制器的信号指令,在可调执行机构的基础上调节流量,从而实现准确的流量控制。

动态平衡电动调节阀是流体控制系统中重要的部件,它能够自动调节流量,保证系统的正常运行,不受压力的影响,具有较高的准确性。

动态压差平衡阀说明书

动态压差平衡阀说明书

动态压差平衡阀说明书一、产品概述动态压差平衡阀是一种用于平衡供水和供暖系统中的压力差异的装置。

其主要功能是通过调节阀门的开度,使系统内的压差保持在一定范围内,避免由于压差过大带来的不稳定性和损坏。

二、产品特点1.高精度调节:动态压差平衡阀采用先进的调节机构,能够精确地调节阀门的开度,从而达到对系统压差的精确调控。

2.稳定性好:该阀门采用优质材料制造,具有防腐蚀、不易生锈等特点,使用寿命长,能够稳定地工作在各种环境下。

3.安装简便:动态压差平衡阀体积小巧,重量轻,安装方便,无需占用大量空间。

4.调节灵活:用户可根据需要自由调节阀门的开度,以适应不同的供水和供暖需求,确保系统正常运行。

三、使用方法1.安装准备:在安装动态压差平衡阀之前,需先关闭相应的水源或热源,确保系统处于停止状态。

2.安装位置:根据系统的具体情况,选择一个合适的安装位置,确保阀门能够方便地接触到流体。

安装时应注意阀门的进口和出口方向,确保安装正确。

3.接口连接:使用合适的管道接头连接阀门和系统的水管或热管,确保连接紧固可靠,防止漏水或漏热。

4.调节开度:根据系统的压差要求,通过旋转阀门手柄,调节阀门的开度。

一般来说,当阀门开度较小时,系统的压差较小;当阀门开度较大时,系统的压差较大。

用户可根据系统的实际情况,逐步调节阀门开度,直至达到需要的压差范围。

5.系统启动:在完成阀门调节后,重新开启系统的水源或热源,观察系统的工作情况。

如有过大的压差或其他异常情况出现,应及时关闭阀门,并检查是否存在故障或安装错误。

6.定期维护:为了保证动态压差平衡阀的正常工作,应定期清洗和润滑阀门,确保阀门的灵活性和可靠性。

四、注意事项1.安全操作:在安装和调节动态压差平衡阀时,应保证个人安全,避免伤害。

2.阀门保护:阀门在使用过程中,应注意防止硬物碰撞、损坏阀门表面或阀门内部机构。

3.清洗维护:如需清洗阀门,应先关闭相应的水源或热源,并拆卸阀门进行清洗。

海林自控动态平衡电动调节阀说明书

海林自控动态平衡电动调节阀说明书

动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体,根据流量需求调整好阀门开度后,无论系统压差如何波动,只要在阀门的工作范围内阀芯即可自动调整可变流道开度,保持流量恒定不变。

该阀门采用新颖独特的刚性结构,彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。

精确校准的阀芯可确保恒定在±5%的偏差范围内。

产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力,保证设备输送介质流量在一定压差范围内不受系统压力波动影响,保持恒定。

⚫根据设备的输入信号,执行器改变阀门开度,实现阀的调节和开关功能。

产品型号及技术参数注:表中数据实验条件:介质为水,温度为25-30℃。

实际压差范围会因现场工况不同而有所变化。

DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1.注意驱动器参数,根据形式、工作电压等要求进行选择。

2.产品出厂前已经进行整机测试,应尽量避免现场拆卸及损坏执行器。

3.预留空间以方便维护调试。

4.安装时应注意保证介质方向与阀体上箭头所指方向一致。

执行器技术参数T47调节型常闭电热执行器适配阀门口径:DN20~DN25电源电压:AC/DC 24V控制电压:0~10V自耗功率:2.5W / 3W阀门动作时间:开启时间:~4.5min关闭时间:~5min工作环境温度:-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径:DN32~DN40电源电压:AC24V控制信号:DC0(2)~10V; 0(4)~20mA反馈信号:DC0~10V额定力值:200N行程Max:8mm阀门开关速度:0.1mm/s环境温度:2~55℃储存温度:-20~65℃最大相对湿度:< 90%且不结露工作状态:RA状态,0信号时驱动器顶杆下行阀关闭接线图执行器装配说明(示意图)调试说明及拨码设置学习状态:通电后,按所需功能正确设定JP1拨码开关(见下表)。

动态平衡电动调节阀概述

动态平衡电动调节阀概述

动态平衡电动调节阀概述:SLDW动态平衡电动调节阀是动态平衡与电动调节一体化的产品,主要适用于暖通空调系统末端空调设备(如空调箱、新风机组、空气处理机)的温度控制,通过配置智能模块控制装置,可方便的对各环路的流量、温度进行自动控制,实现合理利用能量,节能降耗,智能化管理。

应用此阀使末端设备只受标准控制信号的影响,而不受系统压力波动的影响,使系统调节更稳定、更节能,特别适用于系统负荷变化较大的变流量系统中。

产品优点1.稳定:末端设备的流量变化不受系统压力波动的影响,流量变化不相互干扰。

2.节能:较传统的系统节能6-20%。

3.高效:大大地缩短了调试时间,系统运行具有高效率。

4.舒适:调控温度精度更高,比传统变流量系统更舒适。

产品特点1.驱动器为直行程,互换性好。

2.流量特性曲线:线/等百分比3.流量误差≤5%4.工作温度:0--150℃材质与寿命1.阀体:优质灰铸铁2.内件:黄铜、不锈钢3.弹簧:不锈钢4.膜片:三元乙丙埋纤5.寿命:十年以上控制方式1.智能调节型(最常用)2.比例积分型调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。

根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。

调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。

直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。

角行程主要有:V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。

流通能力Cv值是调节阀选型的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。

根据流通能力Cv值大小查表,就可以确定调节阀的公称通径DN。

动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较

动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较

动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较随着人们生活水平和节能意识的不断提高,变流量系统在暖通空调工程中占据越来越重要的位置,同时,一种新型的水力系统—全面平衡的变流量水力系统也在暖通空调工程中得到越来越广泛的应用。

全面平衡的变流量水力系统一般通过具有动态平衡和电动调节功能的阀或阀组调节末端设备(如空调箱)的流量来调控目标区域的温度,它能动态地平衡系统的压力变化,使二台或多台末端设备间的流量调节不互相干扰,因此这种系统具有高效节能性。

目前在一些空调工程中,设计人员常用的具有上述功能的阀门配置主要有一体式动态平衡电动调节阀和“动态压差平衡阀与电动调节阀组合”。

那么在实际的工程运用中应如何评价这两种配置的性能及其区别呢?一、具有动态平衡和电动调节功能阀门的主要性能指标要求:在进行这两种配置的性能比较前,我们需要知道具有动态平衡和电动调节功能阀门的主要性能指标要求,然后对这些性能指标逐条进行比较,这样我们就可以比较全面地认识这两种配置的性能及区别。

动态平衡与电动调节型阀或阀组的主要性能指标是:关键点定压差功能(动态平衡功能)、阀门实际流量调节特性、最大流量、最大流量的可调性、最大流量设定对调节精度的影响、设备是否便于运行维护、安装调试是否便利等。

1、关键点定压差功能(动态平衡功能):关键点定压差功能是这种阀或阀组的主要性能指标,只有具有关键点定压差功能,这种阀或阀组才具有动态平衡功能,才能使暖通空调变流量系统全面水力平衡的实现成为可能。

关键点定压差又分为压差不变型和压差可调型两种,它们的具体区别会在以后的篇幅中加以阐述。

2、阀门实际流量调节特性:阀门实际流量调节特性是调节型阀门调节功能的主要技术指标,是调节阀在其有效的调节区间内能否达到系统要求调节精度的关键。

对于暖通空调水系统,如果是介质为水的换热盘管型末端设备,一般要求具有等百分比的实际流量特性,如果是介质为蒸气的换热盘管型末端设备,则要求具有直线型实际流量特性。

ABQM 简介

ABQM 简介

V1 Q 20% V1 Q 60% V1 Q 100% V1 dpr 20% V1 dpr 60% V1 dpr 100%
19
AB-QM(DN15~32)
DN 10LF Q= 30~150 l/h DN 10 Q= 55~275 l/h DN 15LF Q= 55~275 l/h DN 15 Q= 90~450 l/h DN 20 Q= 180~900 l/h DN 25 Q= 340~1700 l/h DN 32 Q= 640~3200 l/h
线性阀门:
阀门控制精度随 资用压差增大, 而逐渐降低!
对数阀门:
ABQM:
在资用压差增 在整个资用压差 大到150KPa时, 变化过程中,阀 精度骤然降低! 门控制精度始终
保持不变,
7
ABQM与传统电动调节阀温度控制精度对比
位于荷兰阿姆斯特丹的办公建筑 两个相同房间, 房间1:装备ABQM+热电模拟量控制器(ABNM) 房间2:装备传统对数特性电动调节阀配用相应驱动器
TWA-Z ABNM-Z AME(V)-110/120NL AMI140
AME15QM
AME55QM
2
AB-QM 构造
当装上驱动器时,AB-QM是一 个100%阀权度的控制阀 不装驱动器是,AB-QM是一个 可设定流量的动态流量平衡阀
阀体有两部分复合而成: 上部为调节阀部分 下部为压差控制器
3
AB-QM 构造
Δp,starting = 30 kPa!
21
AB-QM DN 125~150
DN 125 Qmax= 90 m3/h DN 150 Qmax= 145 m3/h
Δp,starting = 30 kPa!
Qmin=20%*Qmax

动态压差平衡阀 原理

动态压差平衡阀 原理

动态压差平衡阀原理动态压差平衡阀是一种常用于管道系统中的控制阀门,其原理是通过调节阀门的开启度,使流体通过阀门的压差保持在一个稳定的值,从而实现对管道系统的动态压差平衡控制。

动态压差平衡阀的工作原理可以简单描述为:当管道系统中的流体通过阀门时,由于管道的长度、直径、摩擦阻力等因素的影响,使得不同位置的压力存在差异,即产生了压差。

而动态压差平衡阀通过调节阀门的开启度,改变流体通过阀门的流量,从而调节管道中的压差,使其保持在一个稳定的值。

具体来说,动态压差平衡阀通常由阀体、阀芯、定位器和执行器等部件组成。

当管道系统中的流体通过阀门时,阀芯会根据管道内的压力变化,自动调节阀门的开启度。

当管道内的压差增大时,阀芯会自动打开阀门,增大流体通过阀门的流量,从而减小压差;反之,当压差减小时,阀芯会自动关闭阀门,减小流体通过阀门的流量,以增加压差。

通过这种方式,动态压差平衡阀能够实时调节阀门的开启度,使得管道系统中的压差保持在一个稳定的值,从而达到动态压差平衡的效果。

动态压差平衡阀在管道系统中的应用具有重要意义。

首先,它能够有效地解决管道系统中的压差不平衡问题,避免因压差不平衡而导致的流体流速不均、噪音增大、管道破裂等问题的发生。

其次,动态压差平衡阀具有自动调节的特点,无需人工干预,能够实现对管道系统的自动控制,提高系统的稳定性和可靠性。

此外,动态压差平衡阀还具有结构简单、安装方便、维护成本低等优点。

然而,动态压差平衡阀也存在一些局限性。

首先,由于阀门的开启度是根据管道内的压力变化来调节的,因此对于流量较小的管道,阀门的调节精度可能会降低。

其次,动态压差平衡阀对于液体和气体的适用范围有一定限制,需要根据实际情况选择合适的阀门类型和规格。

此外,动态压差平衡阀的调节范围也存在一定限制,无法适应极端的压差变化。

动态压差平衡阀是一种常用于管道系统中的控制阀门,其通过调节阀门的开启度,使流体通过阀门的压差保持在一个稳定的值,从而实现对管道系统的动态压差平衡控制。

动态压差平衡阀工作原理

动态压差平衡阀工作原理

动态压差平衡阀工作原理动态压差平衡阀是一种用于调节系统中动态压差的装置,其工作原理是通过自动调节阀门的开度,使系统中的压力维持在设定的范围内,从而平衡系统中的动态压差。

动态压差平衡阀主要由阀体、阀芯、传感器和执行器等部件组成。

在系统中,当流体经过阀体时,阀芯会根据传感器检测到的压力信号自动调节开度,以改变流体通过阀门的截面积,从而调节流体的动态压差。

通过这种方式,动态压差平衡阀能够实现对系统中的动态压力进行自动实时调节,从而保持系统的正常工作状态和稳定性。

动态压差平衡阀的工作原理可以分为以下几个步骤:1. 传感器检测压力信号:当流体在系统中流动时,传感器可以实时地检测到流体通过阀门的压力信号,并将信号传输给执行器。

2. 执行器调节阀门开度:根据传感器检测到的压力信号,执行器会控制阀芯的移动,改变阀门的开度,从而调节流体通过阀门的截面积,以达到动态压差的平衡。

3. 平衡系统中的动态压差:通过不断地调节阀门的开度,动态压差平衡阀可以使系统中的压力保持在一个设定的范围内,从而平衡系统中的动态压差,确保系统的稳定运行。

动态压差平衡阀的工作原理是依靠传感器和执行器的协同作用,实现对系统中动态压差的自动调节。

传感器可以实时地监测系统中的压力信号,而执行器则可以根据传感器的反馈信号,调节阀门的开度,从而控制流体通过阀门的截面积,完成对动态压差的平衡调节。

动态压差平衡阀在实际应用中具有很高的重要性和广泛的应用领域。

例如,在供热、空调、给排水系统中,通过动态压差平衡阀的安装和调节,可以有效地提高系统的稳定性、降低能耗和维护成本,保证系统的安全运行。

总之,动态压差平衡阀通过自动调节阀门的开度,实现对系统中动态压差的平衡调节,从而确保系统的稳定运行。

其工作原理是依靠传感器检测压力信号,与执行器协同作用,完成对系统中动态压差的自动调节。

在实际应用中,动态压差平衡阀发挥着重要的作用,为各种系统的稳定运行提供了可靠的保障。

动态平衡电动一体阀

动态平衡电动一体阀
革新+质量
“Cocon Q”系列压差型动态平衡电动一体阀
欧文托普质量管理体系 通过DIN-EN-ISO9001标准认证
百年专业历史 卓越德国品质
压差型动态平衡电动一体阀
产品说明: 欧文托普“Cocon Q”系列压差型动态平衡电动 一体阀是基于用户需求的不断改变而推出的一 款新型平衡阀。 产品由自力式动态压差平衡组件、阀体、阀杆、 膜片组件、最大流量调节手轮及执行机构组成。 执行机构可以是欧文托普电热开关执行器或者 电动调节执行器。 所以根据执行机构的不同又可以分成压差型动 态平衡电动二通阀或者压差型动态平衡电动调 节阀。 “Cocon Q”系列压差型动态平衡电动一体阀广 泛应用于高端写字楼、医院、宾馆等两管制风机 盘管等系统末端以及高端别墅的天花板辐射制 冷系统中。 产品功能: 1、系统所需流量(调节阀时为执行器最大开度 时流量)是通过最大流量调节手轮设定的(如 图)。设定完毕后,可以由手轮锁定环进行锁定 (手轮处红色部分),以防误操作影响使用效果。 2、如图所示,我们在阀体的不同部分标明了 p1,p2,p3分别代表着阀门入口,膜片组件及出口 压力。 3、我们可以把“Cocon Q”阀拆分成3个部分来 看。(1)膜片组件可以看做一个压差调节器, 通过预设定它可以跟弹簧配合保持(2)电动调 节组件与(3)可调节平衡阀组件两端的P2-P3 的压差恒定。 4、即使在主机定流量,而末端只有部分负荷开 启造成每个末端阀门前后P1-P3压差增大的情 况下,P2-P3始终维持不变。这样流量大小就只 跟阀门的开度有关,也就是只跟电动调节部分的 调节有关,完全屏蔽了系统压力的波动。 5、阀门的工作压差在0.16-4bar之间,在工作压 差中阀门最大流量可以自由调整。阀门执行器关 闭压差为6bar。
-工作电压 24V 常闭

电动动态压差平衡阀工作原理

电动动态压差平衡阀工作原理

电动动态压差平衡阀工作原理
电动动态压差平衡阀是一种用于管道系统中的流体控制装置。

其工作原理基于压差平衡原理和电动执行机构的控制。

工作原理如下:
1.压差平衡原理:在管道系统中,由于流体流动速度和管道截面积的变化,会导致不同位置的压力差异。

压差平衡阀的作用就是通过调节阀门开度,使管道两侧的压差保持在设定的值范围内,从而保证系统的正常运行。

2.电动执行机构:电动动态压差平衡阀内部配备有电动执行机构,通常是由电动执行器和阀门组成。

电动执行器通过接收控制信号,将电能转化为机械能,推动阀门的开闭。

通过控制电动执行器的动作,可以实现对阀门的精确控制。

3.控制系统:电动动态压差平衡阀通常与控制系统相连,控制系统通过传感器实时监测管道两侧的压力差,并将信号反馈给电动执行机构。

根据控制系统的设定,电动执行机构会自动调节阀门的开度,使管道两侧的压差保持在设定的范围内。
