配电箱符号线路敷设符号常用电气元件文字符号表电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分A、B、C、D四类, 例如:WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。

电气、水暖等工程图形符号大全表资料

电气、水暖等工程图形符号大全表资料

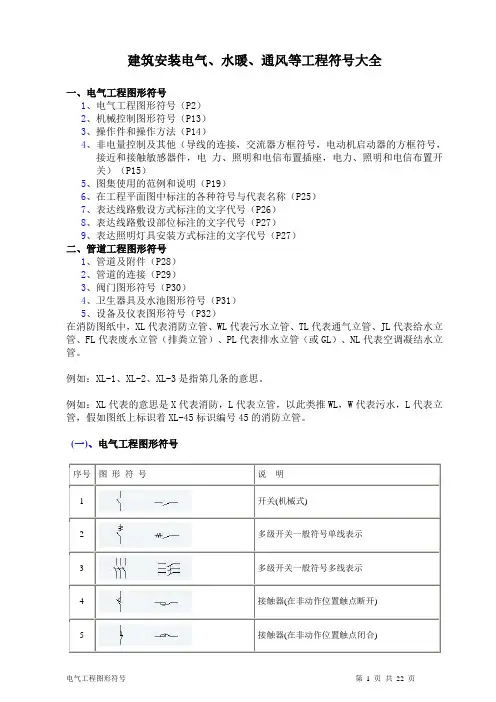

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号(P2)2、机械控制图形符号(P13)3、操作件和操作方法(P14)4、非电量控制及其他(导线的连接,交流器方框符号,电动机启动器的方框符号,接近和接触敏感器件,电力、照明和电信布置插座,电力、照明和电信布置开关)(P15)5、图集使用的范例和说明(P19)6、在工程平面图中标注的各种符号与代表名称(P25)7、表达线路敷设方式标注的文字代号(P26)8、表达线路敷设部位标注的文字代号(P27)9、表达照明灯具安装方式标注的文字代号(P27)二、管道工程图形符号1、管道及附件(P28)2、管道的连接(P29)3、阀门图形符号(P30)4、卫生器具及水池图形符号(P31)5、设备及仪表图形符号(P32)在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

例如:XL-1、XL-2、XL-3是指第几条的意思。

例如:XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管。

(一)、电气工程图形符号管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线除注明外,见避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表(三)、暖通工程图形符号。

电气图纸符号大全

电气图纸符号大全

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV-铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分A、B、C、D四类,例如:WDZD-VY WDZA-YJY WDZB-YJV23WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。

电气、水暖等工程图形符号大全表

电气、水暖等工程图形符号大全表

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号(P2)2、机械控制图形符号(P13)3、操作件和操作方法(P14)4、非电量控制及其他(导线的连接,交流器方框符号,电动机启动器的方框符号,接近和接触敏感器件,电力、照明和电信布置插座,电力、照明和电信布置开关)(P15)5、图集使用的范例和说明(P19)6、在工程平面图中标注的各种符号与代表名称(P25)7、表达线路敷设方式标注的文字代号(P26)8、表达线路敷设部位标注的文字代号(P27)9、表达照明灯具安装方式标注的文字代号(P27)二、管道工程图形符号1、管道及附件(P28)2、管道的连接(P29)3、阀门图形符号(P30)4、卫生器具及水池图形符号(P31)5、设备及仪表图形符号(P32)在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

例如:XL-1、XL-2、XL-3是指第几条的意思。

例如:XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管。

(一)、电气工程图形符号(一)电气工程图形符号--续表管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号(三)、暖通工程图形符号。

电气图纸符号大全Word版

电气图纸符号大全Word版

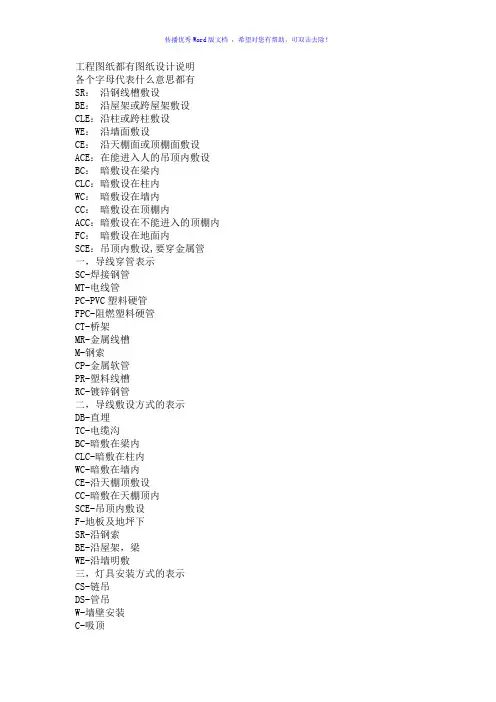

工程图纸都有图纸设计说明各个字母代表什么意思都有SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC。

(完整word版)电气图纸符号说明

(完整word版)电气图纸符号说明

符号表示1)AL-1在电气图中就指【照明配电箱】,编号1。

其中,A--表示“组件及部件”;AL--双字母表示,后面的L表示用途功能,Lighting Distribution Board;2)AP--表示电力配电箱,Power Distribution Board;3)ALE--应急照明配电箱,Emergency Lighting Distribution Board。

4)后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如:AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如:AL-1-4表示一层的第四个照明配电箱。

如果箱内有电表,会画出电表的符号并标上KWH-***-(*)**,KWH是千瓦时,在图中表示电表,后面的字母表示电表型号(如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值。

5)AK--电气配电柜6)WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1)PC-PVC指塑料硬管2)SC--焊接钢管3)RC--热镀锌钢管4)ZR--阻燃5)KBG--一种薄壁钢管6)CT--桥架7)DW--智能空气断路器8)ACC--吊顶内敷设9)WC--暗敷设在墙内10)FC--暗敷设在地面内11)CC--暗敷在屋面或顶板内线缆及安装标注1)电气图中 YJV-3×2.5-SC20-FC是指:YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆;3×2.5表示3根2.5平方毫米电线;SC20表示直径为20mm焊接钢管保护;FC表示地板或地面下敷设。

2)电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示:WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管;FC--敷设方式为地埋暗敷设。

建筑施工电气符号大全

建筑施工电气符号大全

建筑施工电气符号大全SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE 沿柱或跨柱:CLE穿焊接钢管敷设:SC 穿电线管敷设:MT穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT 金属线槽敷设:MR塑料线槽敷设:PR 用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB 电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC 沿或跨柱敷设:AC暗敷设在柱内:CLC 沿墙面敷设:WS暗敷设在墙内:WC 沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下sp 压力传感器se 单级数字传感器不确定sq 位置传感器st 温度传感器S 拨号接触器不确定YV 电磁阀YM 电动阀UC 编码器、整流器、逆变器一、电线穿线管一般有:PVC管:PC20、焊接钢管:SC20、扣压式镀锌薄壁电线管:KBG20、紧定式镀锌薄壁电线管:JDG20、二、电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE 沿柱或跨柱:CLE 穿焊接钢管敷设:SC 穿电线管敷设:MT 穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT 金属线槽敷设:MR 塑料线槽敷设:PR 用钢索敷设:M 穿金属软管敷设:CP 穿聚氯乙烯塑料波纹电线管敷设:KPC 直接埋设:DB 电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC沿或跨柱敷设:AC 暗敷设在柱内:CLC 沿墙面敷设:WS 暗敷设在墙内:WC 沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC。

电气施工图中常见符号文档

电气施工图中常见符号文档

sc:焊接钢管tc:电线管薄钢管pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管sc管是钢导管的英文单词steel conduit 的开头字母缩写。

SC新的标准标注,同于原来的G,应该是电线管,(也就是通常说的厚壁电线管)新标注为RC,通于原来标注的GG,是通常说的水水煤气管。

新标注的TC,指的是薄壁电线管.以上通称焊接钢管。

献县脚手架献县移动脚手架沧州穿线管新标注,PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT,为桥架敷设KBG,JBG是薄壁电线管的一个变种,属于行业标准标注,不是国标,和SC等不是一回事SC是规范上的焊管,而且是厚壁的,壁厚通常不小于3mmKBG—-—扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG-—-紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管,不用防腐、不用跨接。

是黄色的。

壁厚为 1.2mm。

.2。

5左右。

广泛应用,节省钢材。

安装简便,功效高。

但要用正规厂家的,否则弯曲时,易扁、开裂.要用配套的弯曲工具和弹簧。

献县脚手架献县移动脚手架沧州穿线管电线符号组成及代表什么意思一、电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码-D不滴流,P干绝缘;六、外护层代码七、特殊产品代码-TH湿热带,TA干热带;八、额定电压-单位KV二、电线电缆命名、电线电缆产品的命名有以下原则:电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称,如“低压电缆"代表0。

6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢?1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式;(3)产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。

电气施工图字母符号一览表

电气施工图字母符号一览表

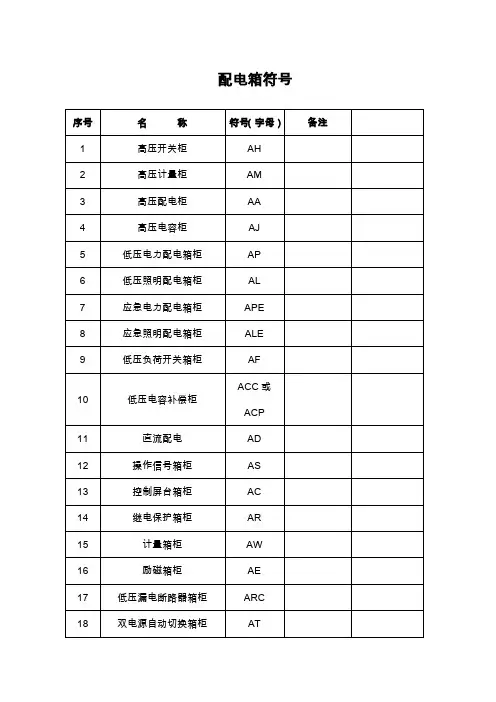

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜低压照明配电箱柜应急电力配电箱柜应急照明配电箱柜低压负荷开关箱柜AP AL APE ALE AF低压电容补偿柜ACC 或 ACP直流配电 AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXT敷设方式一、电线穿线管一般有:PVC 管: PC20 、焊接钢管: SC20 、扣压式镀锌薄壁电线管:KBG20 、紧定式镀锌薄壁电线管:JDG20 、二、电气设计施工图中常用线路敷设方式:SR :沿钢线槽敷设BE :沿屋架或跨屋架敷设CLE :沿柱或跨柱敷设WE :沿墙面敷设CE :沿天棚面或顶棚面敷设ACE :在能进入人的吊顶内敷设BC :暗敷设在梁内CLC :暗敷设在柱内WC :暗敷设在墙内CC:暗敷设在顶棚内ACC :暗敷设在不能进入的顶棚内FC :暗敷设在地面内SCE :吊顶内敷设,要穿金属管一,导线穿管表示SC- 焊接钢管MT- 电线管PC-PVC 塑料硬管FPC- 阻燃塑料硬管CT- 桥架MR- 金属线槽M- 钢索CP- 金属软管PR- 塑料线槽RC- 镀锌钢管二,导线敷设方式的表示DB- 直埋TC- 电缆沟BC- 暗敷在梁内CLC- 暗敷在柱内WC- 暗敷在墙内CE- 沿天棚顶敷设CC- 暗敷在天棚顶内SCE- 吊顶内敷设F-地板及地坪下SR- 沿钢索BE- 沿屋架,梁WE- 沿墙明敷三,灯具安装方式的表示CS- 链吊DS- 管吊W- 墙壁安装C-吸顶R-嵌入S-支架CL- 柱上沿钢线槽: SR沿屋架或跨屋架:BE沿柱或跨柱: CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设: M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设: DB电缆沟敷设: TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内: BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设: WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设: SCE地板或地面下敷设:FC施奈德型号施耐德接触器:LC1-D09M5C型号含义:LC1----TeSys系列单个接触器D----09--- 电流规格A,有06、 09 、 12、 18、 25、 32 、 38、 40、 50 、65 、 80、 95 、115 、150 、170 、 205 、 245 、 300 、 410 、 475 、 620 ( 95 以下自带INO+INC M---- 线圈电压代号,有 B-24 、CC-36 、D-42 、E-48 、F-110 、M-220,95 以上不带辅助接点)、P-230 、U-240 、Q-380、V-400 、N-415、 R-440、 S-500 、 Y-6605----50Hz, 3.8以下是50/60Hz,7-50/60Hz, D- 标准直流线圈C----SSIC制造( 9~620A)特点: TeSys 系列接触器与TeSys 系列热继电器可以直接插装。

电气系统图(字母代表一览表)

电气系统图(字母代表一览表)

电气系统图字母代表一览表AAB:沿或跨梁〔屋架〕敷设AC:沿或跨柱敷设ACC:暗敷设在不能进入的顶棚内ACE:在能进入人的吊顶内敷设BB系列归类属于布电线,所以开头用B,电压:300/500VBLV:铝芯聚氯乙烯绝缘电线BV:铜芯聚氯乙烯绝缘无护套电线,俗称塑铜BVR:铜芯聚氯乙烯绝缘,俗称软铜以上电线结构:导体+绝缘〔2为例:mm两种BVVB:铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线,再加一层白色的护套〕BC:暗敷设在梁内BE:沿屋架或跨屋架敷设CC:穿金属软管敷C:吸顶CC:暗敷设在屋面或顶板内CE:沿天棚面或顶棚面敷设CE:混凝土排管敷设CL:柱上CLC:暗敷设在柱内CLE:沿柱或跨柱敷设CP:金属软管CT:电缆桥架敷设CS:链吊DDB:直接埋设DS:管吊FFC:地板或地面下敷设FPC:穿阻燃半硬聚氯乙烯管敷设FPC:阻燃塑料硬管FPC:穿阻燃半硬聚氯乙烯管敷设KKPC:穿聚氯乙烯塑料波纹电线管敷设MM:用钢索敷设MR:金属线槽敷设MT:穿电线管敷设NNHBV:耐火型铜芯聚氯乙烯绝缘电线PPC-PVC:塑料硬管PC:穿硬塑料管敷设PR:塑料线槽敷设RR:嵌入RC:镀锌钢管,R就是〔软〕的意思,要做到软,就是增加导体根数RV:铜芯聚氯乙烯绝缘连接软电线,RVV:铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,比RV多了一层塑料护套SS:支架SC:穿焊接钢管敷设SCE:吊顶内敷设,要穿金属管SR:沿钢线槽敷设TTC:电缆沟敷设TC:电缆沟VV就是PVC聚氯乙烯,也就是〔塑料〕就是铝芯的代码WW:墙壁安装WC:暗敷设在墙内WE:沿墙面敷设WS:沿墙面敷设另外:我们最常用的“护套线”同轴射频电缆SYWV SYV-75-5 SYWV-75-5 (视频线)超五类非屏蔽双绞线5eUTP 5eFTP〔网线〕线HYA-10〔2X〕2的双绞线电缆〕线HBV HBVVHSM8-63C/3P;DTQ30-32/2P这两个应该是两种塑壳断路器的型号,HSM8-63C/3P适用于照明回路中,为3极开关,额定电流为63A〔3联开关〕;DTQ30-32/2P也是塑壳断路器的一种,额定电流32A,2极开关C65N-16A 2P VE-30mA;YJV 3X4mm2;SC25 HDPE50C65N-16A 2P是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA指漏电保护电流为30mA;YJV 3X4mm2 SC25 HDPE50,YJV:交联聚乙烯电缆,3X4mm2:三根四平方的;SC25:电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极VV*5XX2.5平方的VV〔规格〕电缆穿32的焊接钢管沿墙或地面暗敷设。

建筑电气图纸基本符号word精品

建筑电气图纸基本符号word精品

敷设方式和敷设部位敷设方式:SC: 穿焊接钢管敷设;CT: 用电缆桥架敷设; 敷设部位:WE:沿墙面敷设;WC :暗敷设在墙内;FC:暗敷设在地面或地板内;CC:暗敷设在屋面或顶板内;BMG是负荷开关,SB是塑壳断路器,BM7是分断能力10KA的微断。

SC钢管PC:PVC聚乙烯阻燃性塑料管CT桥架WC:沿墙暗敷设WS:沿墙明敷设CC沿顶板暗敷设F:暗敷在地板内CE沿顶板明敷YJV电缆SYV电视线PE接地(黄绿相兼)PEN接零(蓝色) 3项线(火线):A项(黄)B项(绿) C项(红)KV:(电压)千伏BV散线MEB总等电位LEB局部等电位线路敷设方式代号PVC用阻燃塑料管敷设DGL——用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM――沿柱敷设QM――沿墙敷设PL――沿天棚敷设③线路暗敷部位代号LA――暗设在梁内ZA—暗设在柱内QA —暗设在墙内PA暗设在屋面内或顶棚内DA――暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D—吸顶式—L——链吊式G——管吊式—B——壁装式R 嵌入式BR—墙壁内安装(4)设备标注方法' ⑦配电线路的标注方法a ----- b(c x d)e ------ f 其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆,22 代表铠装(即在四条线的外面有一层铁皮包裹),一共4芯,截面积为16 平方毫米。

YJV-3X4-SC25-HDPE5;YJV:交联聚乙烯电缆,3*4 :三根四平方的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或 ACP直流配电 AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有:PVC管: P0、焊接钢管: S0、扣压式镀锌薄壁电线管:KB0、紧定式镀锌薄壁电线管:JD0、二、电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设 ,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC阻-燃塑料硬管CT-桥架MR-金属线槽M- 钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC暗-敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE吊-顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽: SR沿屋架或跨屋架: BE沿柱或跨柱: CLE穿焊接钢管敷设: SC穿电线管敷设: MT穿硬塑料管敷设: PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设: CT金属线槽敷设: MR塑料线槽敷设: PR用钢索敷设: M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设: CP直接埋设: DB电缆沟敷设: TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内: BC沿或跨柱敷设: AC暗敷设在柱内: CLC沿墙面敷设: WS暗敷设在墙内: WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设: SCE地板或地面下敷设: FC施奈德型号施耐德接触器 :LC1-D09M5C型号含义:LC1----TeSys系列单个接触器D----09---电流规格 A,6、9、2、8、5、2、8、0、0、0、5、5、0、0、5、5、0、0、5、620(95 以下自带 INO+INC,95 以上不带辅助接点)M---- 线圈电压代号,有B4、CC6、D2、E8、F0、M0、P0、U0、Q0、V5、R0、S0、Y-6605----50Hz,3.8 以下是 50/60Hz,7-50/60Hz,D-标准直流线圈C----SSIC制造( 9~620A)特点: TeSys系列接触器与 TeSys系列热继电器可以直接插装。

以上内容来自《施耐德电控设备手册》,如果需要的话留下 Email,我可以发给你,你也可以在网上下载。

施耐德微型断路器代号标注方法:举例: 1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力, N 为 6000A,H 为 10000A,L 为 15kAC--------脱扣曲线, B 为电子保护, C为配电保护, D 为动力保护20A------额定电流,1、24、60、6、0、5、2、0、0、63A2P-------极数,1、23、4 极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM 为电磁式30mA-----剩余动作电流,0、0、300mASD-------选配附件,有 MX、OF、MN、MV、SD、Tm、ATm,其中 SD为辅助接点。

(其它不同品牌的微型断路器标注方法类似)常用电气元件文字符号表常用电气元件文字符号表常用电气元件文字符号表序号名称符号序号名称符号1发电机 G 40 电压小母线 WV2电动机 M 41 控制小母线 WCL3控制变压器 TC 42 事故音响小母线 WFS4自耦变压器 TA 43 预告音响小母线 WPS5 整流变压器TR 44 闪光小母线WF6 稳压器 TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器 FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器(热元件)KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮 SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26黄色指示灯 HY 65 跳闸线圈 YT27绿色指示灯 HG 66 接线柱 X28红色指示灯 HR 67 连接片 XB29白色指示灯 HW 68 端子板(排) XT30蓝色指示灯 HB 69 插座 XS31照明灯 EL 70 插头 XP32蓄电池 GB 71 电流表 PA33加热器 EH 72 电压表 PV34光指示器 HL 73 有功电度表 PJ35声音报警器 HA 74 无功电度表 PJR36二极管 VD 75 有功功率表 PW37三极管 V 76 无功功率表 PR38晶闸管 VT 77 功率因数表 PPF39电位器 RP 78 频率表 PF电缆型号NH 是耐火, YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150 是 4 芯150 平方毫米E70 是接地用线为 70 平方毫米。

你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成( 1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆( 2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘( 3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套( 4)特征:T——石油膏填充G——高频隔离C——自承式( 5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜 (铝 )芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线 )BV -铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热 90℃聚乙烯绝缘电线本产品适用于交流额定电压 U/U450/750V 及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分 A、B、C、D 四类 , 例如: WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压 U0/U 为 35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。

三、额定电压 10kV 及 1kV 铜(铝)芯交联聚乙烯绝缘架空电缆JKYJ、JKLYJ—铜(铝)芯交联聚乙烯绝缘架空电缆JKY、JKLY—铜(铝)芯交联聚乙烯绝缘架空电缆JKV、JKLV—铜(铝)芯聚氯乙烯绝缘架空电缆(只适用于1kV)供固定敷设在额定交流电压U0/U 为 10kV、1kV 的室内、室外架空的输配电力线路使用,可用于单相接地故障时间每次一般不大于 1min 的系统,亦可用于最长每次不超过 8h,每年累计不超过 125h 的系统。

四、铜 (铝 )芯聚氯乙烯绝缘聚氯乙烯(聚乙烯 )护套电力电缆VV,VLV一铜(铝)芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV,VLV一铜(铝)芯聚氯乙烯绝缘、聚乙烯护套电力电缆供固定敷设在额定交流电压UO/U0.6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力线路用。

1芯1.5--630mm2芯: 21.5--2*185mm3芯: 31.5-3*300mm4 芯: 4*4-4*300mm3+1 芯: 3*4+1*2.5-3*300+1*150mm3+2 芯: 3*4+1*2.5-3*300+2*150mm4+1 芯: 4*4+1*2.5-4*300+1*150mm五、铜 (铝 )芯聚氯乙烯绝缘 (铠装 )聚氯乙烯 (聚乙烯 )护套电力电缆VV22,VLV22铜-(铝)芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆VV23,VLV23铜-(铝)芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆供固定敷设在额定交流电压 U/0U 为 0.6/1KV 及以下的室内、电缆沟道、管道内或直埋等能承受较大机械外力等固定场合的输配电力线路用。

1芯: 10~630 mm22芯: 2Ⅹ4~2Ⅹ185 mm23芯: 3Ⅹ4~3Ⅹ400 mm24芯: 4Ⅹ4~4Ⅹ400 mm23+1 芯: 3Ⅹ4+1Ⅹ2.5~3Ⅹ400+1Ⅹ 185 mm23+2 芯: 3Ⅹ4+2Ⅹ2.5~3Ⅹ400+2Ⅹ 185 mm24+1 芯: 4Ⅹ4+1Ⅹ2.5~4Ⅹ400+1Ⅹ 185 mm2六、铜芯聚氯乙烯绝缘(铠装 )聚氯乙烯护套控制电缆KVV-铜芯聚氯乙烯绝缘、聚氯乙烯护套控制电缆KVV22-铜芯聚氯乙烯绝缘、钢带铠装,聚乙烯护套控制电缆KVVP2-铜芯聚氯乙烯绝缘聚乙烯护套铜带屏蔽控制电缆KVVP铜-芯聚氯乙烯绝缘聚乙烯护套编织屏蔽控制电缆本品适用于交流额定电压 450/750V 及以下,电站、变电站、矿山、石化企业等的单机控制或机组设备控制。
