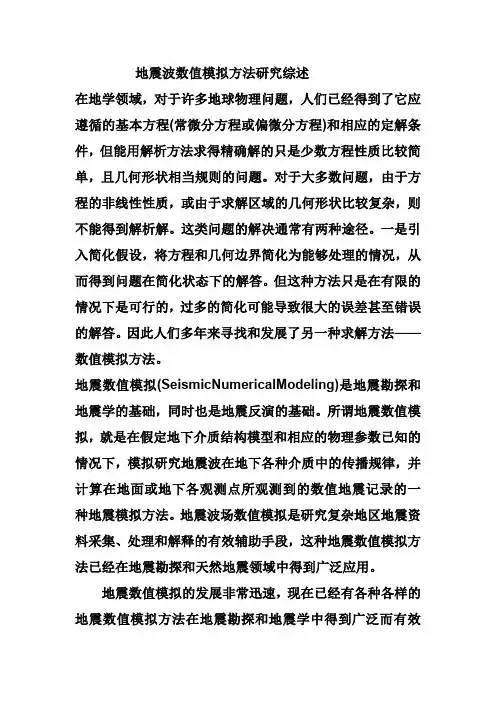

地震波数值模拟方法研究综述在地学领域，对于许多地球物理问题，人们已经得到了它应遵循的基本方程(常微分方程或偏微分方程)和相应的定解条件，但能用解析方法求得精确解的只是少数方程性质比较简单，且几何形状相当规则的问题。

对于大多数问题，由于方程的非线性性质，或由于求解区域的几何形状比较复杂，则不能得到解析解。

这类问题的解决通常有两种途径。

一是引入简化假设，将方程和几何边界简化为能够处理的情况，从而得到问题在简化状态下的解答。

但这种方法只是在有限的情况下是可行的，过多的简化可能导致很大的误差甚至错误的解答。

因此人们多年来寻找和发展了另一种求解方法——数值模拟方法。

地震数值模拟(SeismicNumericalModeling)是地震勘探和地震学的基础，同时也是地震反演的基础。

所谓地震数值模拟，就是在假定地下介质结构模型和相应的物理参数已知的情况下，模拟研究地震波在地下各种介质中的传播规律，并计算在地面或地下各观测点所观测到的数值地震记录的一种地震模拟方法。

地震波场数值模拟是研究复杂地区地震资料采集、处理和解释的有效辅助手段，这种地震数值模拟方法已经在地震勘探和天然地震领域中得到广泛应用。

地震数值模拟的发展非常迅速，现在已经有各种各样的地震数值模拟方法在地震勘探和地震学中得到广泛而有效的应用。

这些地震波场数值模拟方法可以归纳为三大类，即几何射线法、积分方程法和波动方程法。

波动方程数值模拟方法实质上是求解地震波动方程，因此模拟的地震波场包含了地震波传播的所有信息，但其计算速度相对于几何射线法要慢。

几何射线法也就是射线追踪法，属于几何地震学方法，由于它将地震波波动理论简化为射线理论，主要考虑的是地震波传播的运动学特征，缺少地震波的动力学信息，因此该方法计算速度快。

因为波动方程模拟包含了丰富的波动信息，为研究地震波的传播机理和复杂地层的解释提供了更多的佐证，所以波动方程数值模拟方法一直在地震模拟中占有重要地位。

地震波波动方程数值模拟方法(严选优质)

地震波波动方程数值模拟方法地震波波动方程数值模拟方法主要包括克希霍夫积分法、傅里叶变换法、有限元法和有限差分法等。

克希霍夫积分法引入射线追踪过程，本质上是波动方程积分解的一个数值计算，在某种程度上相当于绕射叠加。

该方法计算速度较快，但由于射线追踪中存在着诸如焦散、多重路径等问题，故其一般只能适合于较简单的模型，难以模拟复杂地层的波场信息。

傅里叶变换法是利用空间的全部信息对波场函数进行三角函数插值，能更加精确地模拟地震波的传播规律，同时，利用快速傅里叶变换(FFT)进行计算，还可以提高运算效率，其主要优点是精度高，占用内存小，但缺点是计算速度较慢，对模型的适用性差，尤其是不适应于速度横向变化剧烈的模型.波动方程有限元法的做法是：将变分法用于单元分析，得到单元矩阵，然后将单元矩阵总体求和得到总体矩阵，最后求解总体矩阵得到波动方程的数值解；其主要优点是理论上可适宜于任意地质体形态的模型，保证复杂地层形态模拟的逼真性，达到很高的计算精度，但有限元法的主要问题是占用内存和运算量均较大，不适用于大规模模拟，因此该方法在地震波勘探中尚未得到广泛地应用。

相对于上述几种方法，有限差分法是一种更为快速有效的方法。

虽然其精度比不上有限元法，但因其具有计算速度快，占用内存较小的优点，在地震学界受到广泛的重视与应用。

声波方程的有限差分法数值模拟对于二维速度-深度模型，地下介质中地震波的传播规律可以近似地用声波方程描述：)()(2222222t S zu x u v t u +∂∂+∂∂=∂∂ （4-1） (,)v x z 是介质在点（x , z ）处的纵波速度，u 为描述速度位或者压力的波场，)(t s 为震源函数。

为求式（4-1）的数值解，必须将此式离散化，即用有限差分来逼近导数，用差商代替微商。

为此，先把空间模型网格化（如图4-1所示）。

设x 、z 方向的网格间隔长度为h ∆，t ∆为时间采样步长，则有：z∆,i j1,i j +2,i j+1,i j-h i x ∆= （i 为正整数）h j z ∆= (j 为正整数)t n t =∆ (n 为正整数)k j i u , 表示在(i,j)点，k 时刻的波场值。

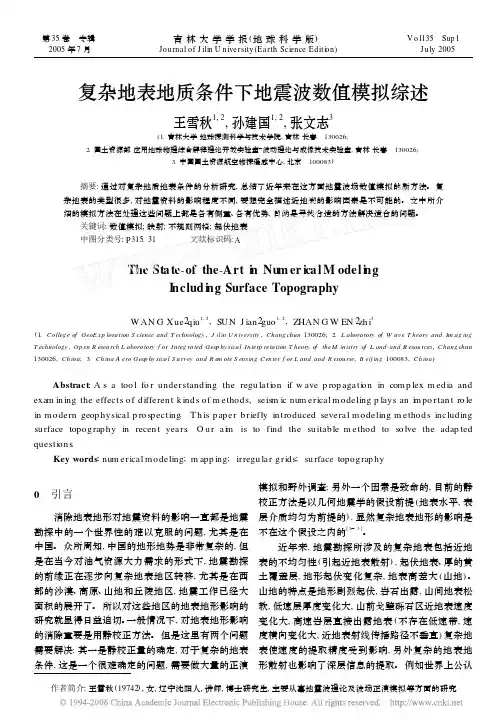

复杂地表地质条件下地震波数值模拟综述
