二阶电路的动态响应
一、实验内容
1.Multisim仿真
(1)创建电路:
(2)设置=10mH、=22nF,电容的初始电压为5V,电源电压为10V。

利用Transient Analysis观测电容两端的电压。

(3)用Multisim瞬态分析仿真零输入响应(参数欠阻尼、临界阻尼、过阻尼三
种情况);在同一张图中画出三条曲线,标出相应阻值。

(4)用Multisim瞬态分析仿真零响应(参数欠阻尼、临界阻尼、过阻尼三种情况);在同一张图中画出三条曲线,标出相应阻值。

(5)利用Multisim中的函数发生器、示波器和波特仪创建如图所示的电路,观测各种响应。

函数信号发生器设置:方波、频率1kHz、幅度5V、偏置5V。

2.在电路板上按图所示的电路(R1=100Ω、L=10mH、C=47nF)焊接实验电路。

3.调节可变电阻器R2,观察二阶电路的零输入响应和零状态响应由过阻尼过渡到临界阻尼,最后过渡到欠阻尼的变化过渡过程,分别定性地描绘、记录响应的典型变化波形,按表记录所测数据和波形。

欠阻尼:R2=35Ω
临界阻尼:R2=819Ω,衰减时间=100us
过阻尼:R2=1kΩ,衰减时间=160us
4.调节R2使示波器荧光屏上呈现稳定的欠阻尼响应波形,定量测定此时电路的衰减振荡角频率
二、实验结论
电阻越高,响应衰减地越快;电阻越低,响应衰减地越慢。

当电阻为零时,
电路无衰减。

二阶电路的仿真与实验

二阶电路的仿真与实验

10
实验内容:
观察并纪录RLC串联电路,、的零输入响应、零
状态响应 。实验线路原理图如图11-8所示。
CH1 观察us波形
仿真: 选取f =5kHz 左右, C=2200PF, 5600PF, 0.01uF , L=10mH, R=10K
L
CH2
us
周期方波 发生器
+
R
C
+ uc -
观察uc波形
Td t2 t1
2 d Td
-U2m
t1
t2 t
由于: u c Ae t sin( t ) -U1m 而峰值时 sin( t ) 1
U 1m e (t2 t1 ) 得 U 2m
t1 t 2 U Ae U Ae 故: , 1m 2m
阻尼时us (t). uc (t) 波形。如图10-4所示。 方法:打开开关,按“暂停”按钮。
6
仿真示例
减小R到64%左右,调节示波器参数,观察临
界阻尼时us (t). uc (t) 波形。如图10-5所示。 方法:打开开关,按“暂停”按钮。
7
仿真示例
减小R到16%左右,调节示波器参数,观察欠
2、计算 及
d
,以仿真示例中欠阻尼为例
2 2 3.14 d T d 215.4 10 6 2.9110 4 raU1m=4.45V, U2m=0.98V;
1 U1m ln Td U 2 m 1 4.45 ln 6 215.4 10 0.98 7024
R 1600 8000 2 L 2 0.1
1 1 O LC 0.1 0.0110 6 3.16 10 4 rad / s

仿真实验二二阶电路响应

仿真实验二二阶电路响应

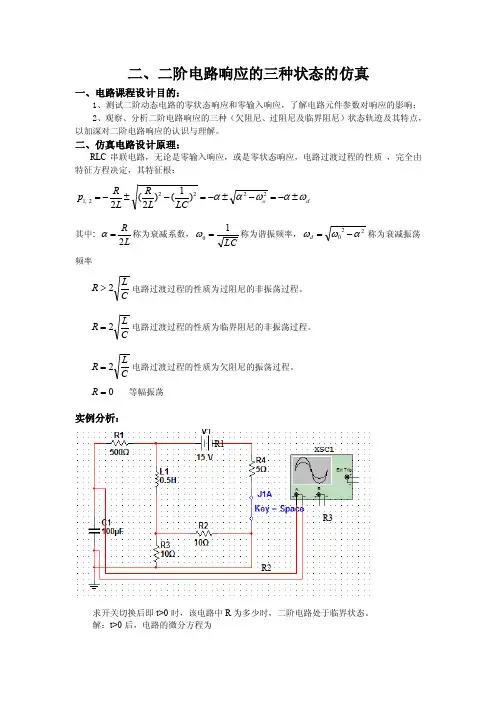

二、二阶电路响应的三种状态的仿真一、电路课程设计目的:1、测试二阶动态电路的零状态响应和零输入响应,了解电路元件参数对响应的影响;2、观察、分析二阶电路响应的三种(欠阻尼、过阻尼及临界阻尼)状态轨迹及其特点,以加深对二阶电路响应的认识与理解。

二、仿真电路设计原理:RLC 串联电路,无论是零输入响应,或是零状态响应,电路过渡过程的性质 ,完全由特征方程决定,其特征根:d o LCL R L R p ωαωαα±-=-±-=-±-=22222,1)1()2(2 其中: L R 2=α称为衰减系数,LC10=ω称为谐振频率,220αωω-=d 称为衰减振荡频率 CL R 2>电路过渡过程的性质为过阻尼的非振荡过程。

CL R 2=电路过渡过程的性质为临界阻尼的非振荡过程。

C L R 2=电路过渡过程的性质为欠阻尼的振荡过程。

0=R 等幅振荡实例分析:求开关切换后即t>0时,该电路中R 为多少时,二阶电路处于临界状态。

解:t>0后,电路的微分方程为R1R2R3Ai i V u u u dtdu C R dt u d LC c c c c c 5)0()0(25)0()0(0'22=-=+=-=+=++ Ate e e te A e A e A C t i Ve t e t A A u A A p p p C L R LC L R L R Cp R LCp t t t t t t t t c )5.5006975.35405.3535(10)()()5.354020()(5.35402542.141,42.14121)(2p 0142.14142.14142.141422142.14142.141212121'2''2,1'2-----------=-+--=+=+=∴==-===Ω==∴-±-==++δδδδδ,为两个相等的实根。

二阶动态电路设计 实验报告(含数据处理)

二阶动态电路设计 实验报告(含数据处理)

实验二十一 二阶动态电路设计
一、实验内容
已知RLC 串联电路, 输入为单位阶跃信号, 设计元件参数, 要求电容负载输出电压的超调量约为20%, 调节时间0.003秒。

先进行理论设计和仿真分析, 连接好电路后, 再通过示波器观察实际输入和输出曲线。

二、实验原理图和理论分析
)()()()()(22t t u t u dt t du RC dt
t u d LC S C C C ε==++ 二阶电路的阶跃响应为)sin(1)(0βωωωδ++
=-t e t u t C 超调量为21%ζζπ
σ--==e
M P 调节时间为n s t ζω3=
(5%稳态范围)
,
, C
L n ⋅=21ω L R n ⋅⋅=ωζ2 选用电容C=4.7
F, 由以上推导得L=44.2mH, R=88.4
三、实验设备
函数信号发生器
KTDG-4可调式电感箱0~100mH
可调式电阻箱0~99999.9Ω
交流电压表, 交流电流表
双踪示波器
四、仿真实验
利用EWB 软件, 仿真模型图如下
运行结果如下
电容电阻电感在实验台上连接好电
路, 测量结果如下。

电压有效值
电流有效值
利用示波器观测输入电压和输出电容上电压曲线:
六、数据处理和实验结论
略。

二阶电路响应的仿真实验报告

二阶电路响应的仿真实验报告

二阶电路响应的仿真实验报告一、实验目的本次实验旨在通过仿真实验的方式,探究二阶电路响应的特性,并且了解其在不同频率下的响应情况。

二、实验原理1. 二阶电路的基本概念二阶电路是指带有两个存储元件(电容或电感)的电路,其具有更加复杂的响应特性。

其中,常见的二阶电路包括二阶低通滤波器、二阶高通滤波器以及二阶带通滤波器等。

2. 二阶低通滤波器的特性在二阶低通滤波器中,当输入信号频率很低时,输出信号基本上不会受到影响;而当输入信号频率逐渐升高时,输出信号将会逐渐减小。

当输入信号频率等于截止频率时,输出信号将会下降3dB;而当输入信号频率继续升高时,输出信号将会更加明显地下降。

3. 仿真实验步骤(1)构建一个RC电路,并且设置初始条件和参数值;(2)绘制RC电路的幅度-频率响应曲线;(3)绘制RC电路的相位-频率响应曲线;(4)分析幅度-频率响应曲线和相位-频率响应曲线的特点。

三、实验步骤1. 构建RC电路在Multisim软件中,选择“模拟”选项卡,然后选择“Passive”选项卡,接着选择“R”和“C”元件,并且将它们连接起来。

最终得到的电路图如下所示:2. 设置初始条件和参数值在Multisim软件中,点击“仿真设置”按钮,在弹出的对话框中,将仿真类型设置为“AC Analysis”,并且设置频率范围为1Hz~10MHz。

接着,设置电容C1的值为0.01μF,电阻R1的值为10kΩ。

3. 绘制RC电路的幅度-频率响应曲线在Multisim软件中,点击“仪表”选项卡,并且选择“AC Analysis”仪表。

接着,在弹出的对话框中,将X轴设置为“Frequency”,将Y轴设置为“Magnitude(dB)”,并且勾选上“Decibel Scale”。

最终得到的幅度-频率响应曲线如下图所示:4. 绘制RC电路的相位-频率响应曲线在Multisim软件中,点击“仪表”选项卡,并且选择“AC Analysis”仪表。
