接触电压和跨步电压测量作业指导书

合集下载

跨步电压和接触电压测量细则.doc

规章制度编号：xxx（运检/4）***-2016xxx变电检测通用管理规定第47分册跨步电压和接触电压测量细则xxx二〇一六年十月目录前言 (II)1试验条件 (1)1.1环境要求 (1)1.2人员要求 (1)1.3安全要求 (1)1.4试验仪器要求 (1)2试验准备 (1)3试验方法 (2)3.1电流极和电位极 (2)3.2试验电流的注入 (2)3.3跨步电压测量 (2)3.4接触电压测量 (2)3.5试验验收 (3)4试验数据分析和处理 (3)4.1根据系统最大单相短路电流值判断 (3)4.2根据土壤电阻率、接地短路电流持续时间确定 (3)5试验报告 (4)附录A （规范性附录）跨步电压和接触电压试验报告 (5)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，xxx运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了xxx变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代xxx总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《xxx变电检测通用管理规定》编制的第47分册《跨步电压和接触电压测量细则》，适用于35kV及以上变电站的接地网。

本细则由xxx运维检修部负责归口管理和解释。

本细则起草单位：**、**。

本细则主要起草人：**、**。

跨步电压和接触电压测量细则1 试验条件1.1 环境要求a)环境温度不宜低于5ºC，环境相对湿度不宜大于80%；b)测试时应在干燥季节和土壤未结冻时进行；不应在雷、雨、雪中或雨、雪后立即进行；c)测试时注意测试电流稳定。

1.2 人员要求a)熟悉现场安全作业要求，并经《安规》考试合格；b)了解变电站主接地网敷设总体布置图；c)熟悉各类试验设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障；d)能正确完成试验室及现场各种试验项目的接线、操作及测量；e)熟悉各种影响试验结论的因数及消除方法；f)经过上岗培训合格。

跨步电压和接触电压的限制措施

跨步电压和接触电压的限制措施作者：王妍孙奎明来源：《科技创新导报》2011年第29期作者简介：王妍，女，山东省电力学校电力系，讲师，研究方向：电气自动化。

孙奎明，简介：男，山东省电力学校高级讲师，研究方向：自动控制摘要：当电气设备发生碰壳故障、导线断裂落地或线路绝缘击穿而导致单相接地故障时，电流便经接地体或导线落地点呈半球形向大地流散，人触及故障设备外壳或进入散流区域会发生接触电压或跨步电压触电。

触电伤害的结果与跨步电压与接触电压的大小有着直接关系。

本文主要介绍限制跨步电压和接触电压的措施。

关键词：跨步电压接触电压计算方法中图分类号：TM862文献标识码：A 文章编号：1674-098X(2011)10(b)-0000-001 跨步电压与接触电压(1)接触电压及接触电压触电。

当电气设备因绝缘损坏而发生接地故障时，如人体的两个部分（通常是手和脚）同时触及漏电设备的外壳和地面，人体两部分分别处于不同的电位，其间的电位差即为接触电压，用表示。

如图1所示的触电者手部电位为（即设备外壳电位）、脚部电位为，手脚之间的电位差便是该触电者承受的接触电压。

显然，接触电压的大小随人体站立点的位置而异，人体距离接地极越远，受到的接触电压越高。

在电气安全技术中是以站立在离漏电设备水平方向0.8m的人，手触及漏电设备外壳距地面1.8m处时，其手与脚两点间的电位差为接触电压计算值。

由于受接触电压作用而导致的触电现象称为接触电压触电。

(2)跨步电压及跨步电压触电。

电气设备发生接地故障时，在散流区（电位分布区）行走的人，其两脚处于不同的电位，两脚之间（一般人的跨步约为0.8m）的电位差称为跨步电压。

设前脚的电位为，后脚的电位为，则跨步电压。

显然人体距电流入地点越近，其所承受的跨步电压越高。

人体受到跨步电压作用时，电流将从一只脚经跨步到另一只脚与大地形成回路。

触电者的症状是脚发麻、抽筋、跌倒在地。

跌倒后，电流可能改变路径（如从头到脚或手）而流经人体重要器官，使人致命。

铜川供电局变电站设备巡视标准化作业指导书

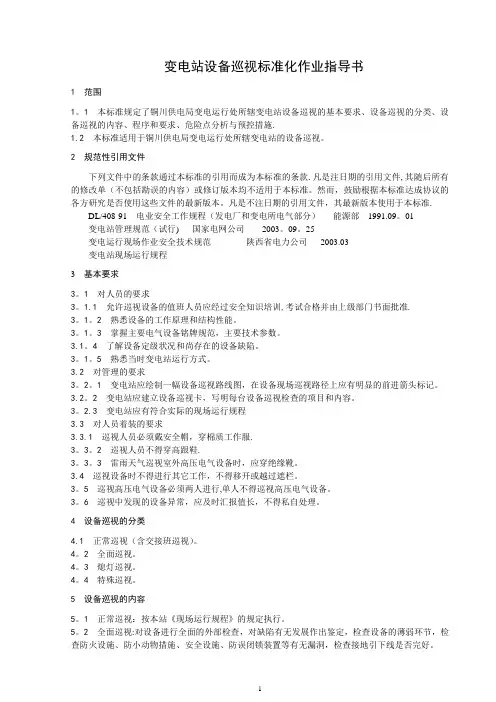

变电站设备巡视标准化作业指导书1 范围1。

1 本标准规定了铜川供电局变电运行处所辖变电站设备巡视的基本要求、设备巡视的分类、设备巡视的内容、程序和要求、危险点分析与预控措施.1.2 本标准适用于铜川供电局变电运行处所辖变电站的设备巡视。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本使用于本标准.DL/408-91 电业安全工作规程（发电厂和变电所电气部分）能源部1991.09。

01变电站管理规范（试行) 国家电网公司2003。

09。

25变电运行现场作业安全技术规范陕西省电力公司2003.03变电站现场运行规程3 基本要求3。

1 对人员的要求3。

1.1 允许巡视设备的值班人员应经过安全知识培训,考试合格并由上级部门书面批准.3。

1。

2 熟悉设备的工作原理和结构性能。

3。

1。

3 掌握主要电气设备铭牌规范，主要技术参数。

3.1。

4 了解设备定级状况和尚存在的设备缺陷。

3。

1。

5 熟悉当时变电站运行方式。

3.2 对管理的要求3。

2。

1 变电站应绘制一幅设备巡视路线图，在设备现场巡视路径上应有明显的前进箭头标记。

3.2。

2 变电站应建立设备巡视卡，写明每台设备巡视检查的项目和内容。

3。

2.3 变电站应有符合实际的现场运行规程3.3 对人员着装的要求3.3.1 巡视人员必须戴安全帽，穿棉质工作服.3。

3。

2 巡视人员不得穿高跟鞋.3。

3。

3 雷雨天气巡视室外高压电气设备时，应穿绝缘靴。

3.4 巡视设备时不得进行其它工作，不得移开或越过遮栏。

3。

5 巡视高压电气设备必须两人进行,单人不得巡视高压电气设备。

3。

6 巡视中发现的设备异常，应及时汇报值长，不得私自处理。

4 设备巡视的分类4.1 正常巡视（含交接班巡视）。

2016新编地网跨步电压、接触电压测量方法

地网跨步电压、接触电压测量方法一、概述当发生接地故障时，若出现过高的接触电压或跨步电压，可能发生危及人身安全的事故。

一般将距接地设备水平0.8m处，以及与沿该设备金属外壳（或构架）垂直于地面的距离为1.8m出的两处之间电压，称为接触电压。

人体接触该两处时就要承受接触电压。

当电流流经接地装置时，在其周围形成不同的电位分布，人的跨步约为0.8m，在接地体径向的地面上，水平距离0.8m的两点间电压，称为跨步电压。

人体两脚接触该两处时就要承受跨步电压。

1、电站地网对角线长度约：1000m。

2、电站单相接地故障电流取设计部门提供的15kA。

二、测量方法一般可利用电流、电压三极法测量接地电阻的试验线路和电源来进行接触电压、跨步电压的测试。

1、测量接触电压按接线图，加上电压后，读取电流和电压表的指示值，其电压值表示当接地体流过测量电流为I时的接触电压，流过短路接地电流Imax时的实际接触电压：Uc=U* Imax/I=KUUc—接地体流过短路接地电流Imax时的实际接触电压(V)U—接地体流过电流I时实际的接触电压(V)K—X系数，其值等于Imax/I2、测量跨步电压按接线图，加上电压后，使接入接地体的电流为I，将电压极插入离接地体0.8,1.8,2.4，3.2,4.0,4.8,5,6m，以后增大到每5m移动一点，直到接地网的边缘，测量各点对接地体的电位。

这一方向完成后，再在另一方向按上面的方法完成测量。

对地网两点之间最大电位差Umax，应乘以系数K，求出接地体流过电流Imax 的实际电位差。

在地网设计上，一般要求这个值不大于2000V。

在电位分布图上可得到任意相距0.8m两点间的跨步电压：Ua= K(Un–Un-1) Ua—任意相距两点间的实际跨步电压（V）Un–Un-1—任意相距0.8m两点间测量的电压差（V）K —X 系数，其值等于Imax/I案例：1、基本参数（1）电站地网对角线长度约：1000m 。

戈壁地质条件下大型地网接触电压、跨步电压、场区地表电位梯度的测量

戈壁地质条件下大型地网接触电压、跨步电压、场区地表电位梯度的测量发布时间：2022-03-21T07:57:02.798Z 来源：《中国电业》2021年25期作者：纪晓建1，朱海棠1，彭红艳2[导读] 针对戈壁地区气候干燥，土壤电阻率高，地表导电性差、土层复杂等特点，找出适合在戈壁地质条件下大型地网性能参数检测的方法和技术方案，以便更能全面、准确测量，真实反映地网状况，准确评价防雷设施的安全性，为戈壁地区的大型地网防雷检测提供参考。

纪晓建1，朱海棠1，彭红艳21.哈密市气象局，新疆哈密 839000；2.哈密伊州区气象局，新疆哈密 839000摘要：针对戈壁地区气候干燥，土壤电阻率高，地表导电性差、土层复杂等特点，找出适合在戈壁地质条件下大型地网性能参数检测的方法和技术方案，以便更能全面、准确测量，真实反映地网状况，准确评价防雷设施的安全性，为戈壁地区的大型地网防雷检测提供参考。

关键词：戈壁地质；大型地网；性能参数新疆面积约166万KM2，远离海洋，降水量少，气候干燥，属典型的温带大陆性干旱气候。

沙漠和戈壁面积约80万KM2，占新疆总面积50%，其中戈壁面积29.3万KM2，占新疆总面积的17.65%，其地表是由粗砂、砾石覆盖在硬土层上形成的荒漠地形，地表干燥、砾石覆盖、导电性差等特点为防雷设施地网、技术方法提出了不同的要求。

加之近些年风电场、光伏电站基本建设发展很快，系统额定电压等级的提高，高电压、大容量的变电站日益增多,出现了许多大型、超大型的接地网，这些大型接地装置的地网使接地短路电流水平大大提高。

同时信息化的日趋发展，数字化、高灵敏的继电保护和计算机监控系统的广泛应用，它们对地网的要求愈来愈高，接地网的工作状况直接关系到人身安全和电力设备和电力系统的安全运行。

DL/T 475－2017《接地装置特性参数测量导则》规定：对于大型接地装置要测量电气完整性、接地阻抗、场区地表电位梯度、接触电压差、跨步电压差及转移电位等参数[1]。
