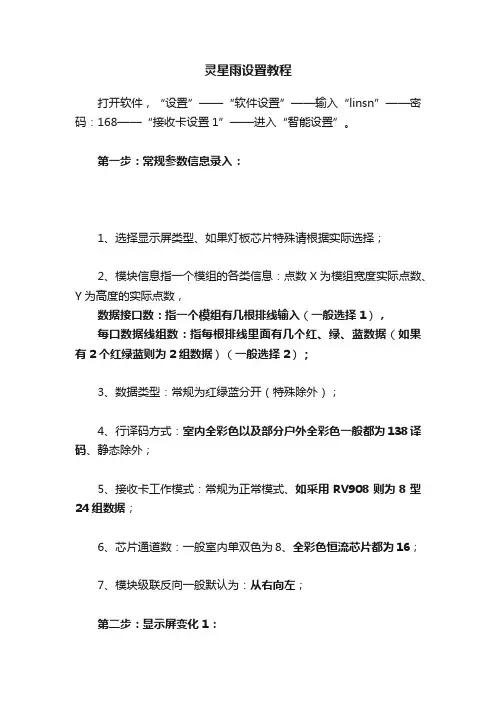

灵芯雨多功能卡使用与说明
灵星雨设置教程
灵星雨设置教程打开软件，“设置”——“软件设置”——输入“linsn”——密码：168——“接收卡设置1”——进入“智能设置”。
第一步：常规参数信息录入：1、选择显示屏类型、如果灯板芯片特殊请根据实际选择；2、模块信息指一个模组的各类信息：点数X为模组宽度实际点数、Y为高度的实际点数，数据接口数：指一个模组有几根排线输入（一般选择1），每口数据线组数：指每根排线里面有几个红、绿、蓝数据（如果有2个红绿蓝则为2组数据）（一般选择2）；3、数据类型：常规为红绿蓝分开（特殊除外）；4、行译码方式：室内全彩色以及部分户外全彩色一般都为138译码、静态除外；5、接收卡工作模式：常规为正常模式、如采用RV908则为8型24组数据；6、芯片通道数：一般室内单双色为8、全彩色恒流芯片都为16；7、模块级联反向一般默认为：从右向左；第二步：显示屏变化1：根据led显示屏的实际变化选择，为了更准确建议取消自动变化。
第三步：显示屏变化2：第四步：显示屏变化3：第五步：显示屏向导：查看HUB板第一个接口带的第一块LED模组亮的行数、间隔行数（比如中间有3行不亮则选择隔4行、7行不亮则隔8行）；第六步：显示屏向导：查看HUB板第一个接口带的第一块LED模组亮的第一个点开始点，然后点完第一个点后led模组上会亮起第二个灯，根据实际亮的点来一步一步点下去，直到有提示。
第七步：最后一步也是最重要的一步（关系到最终显示效果）：1、刷新频率：全彩色至少要300hz以上、单双色在60-75之间就够；2、扫描移位时钟：常规设置为16.67即可，此参数根据实际做出相应调整；3、行消隐时间：基本上设置300-3000就差不多，如led出现暗亮可以根据实际调整；4、灰度等级：全彩色至少1024以上，单双色在256左右即可；5、低灰效果：正常选择高刷新-正常亮，如led出现暗亮可以根据实际调整参数；6、实际宽度：一个接收卡带的最多的模组宽度点数；7、实际高度：一个接收卡带的最多的模组高度点数；。
金木雨 JMY613 二代身份证兼容 IC 卡读写模块 使用说明书
二代身份证& MIFARE & ISO14443A & ISO14443B& ISO15693非接触式IC卡读写模块JMY613二代身份证兼容IC卡读写模块使用说明书（Revision 1.33）北京金木雨电子有限公司2015/1/27在使用本产品前请详细阅读本说明书，如果有任何疑问，请联系我们，我们会给您详尽的解答目录1 简介 (2)2 特点 (2)3 规格和引脚 (3)3.1 图片 (3)3.1.1 单独模块 (3)3.1.2 与SAMV组合 (4)3.2 外形尺寸 (4)3.3 引脚说明 (5)3.4 天线 (5)3.5 卡片支持类型表 (6)4 读卡模块安装使用 (7)4.1 Windows下使用 (7)4.1.1 阅读二代证 (7)4.1.2 读写非接触IC卡 (7)4.2 嵌入式系统中使用 (7)1简介JMY613读写模块是为解决身份证读卡器有效兼容其他非接触IC卡的支持，使用一个天线分时读取多种IC卡。
JMY613读写器完全按照《居民身份证验证安全控制模块接口技术规范》（GA467-2004），在此基础上扩展了其他协议的卡片，设备支持MIFARE 1K/4K/mini，MIFARE Ultralight，ISO14443A/B非接触CPU卡等多种非接触式IC卡操作。
2特点● 射频基站：MF RC531/CL RC632● 工作频率：13.56MHz● 支持的标准： ISO14443A，ISO14443B，ISO15693● 可读卡型：见：卡片支持类型表● 防冲突能力：全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡● 自动寻卡：支持，默认关闭，可设定默认状态● 供电电压：DC 5V（±0.5V）● 接口： UART、RS232C（在订货时选定），USB HID● 通讯速率：UART/RS232C 9600bps ~ 115200bps（默认）HID2.0USB USB● 最大指令长度： 2400字节● 接口电平：UART：3.3V（TTL电平，5V兼容）● 最大静态功耗：150mA● 读卡距离：100mm（与卡片和天线设计有关）● 尺寸：79mm*47m*14mm● 重量：约30克（不含SAMV）● 工作温度：-25 ~ +85 ℃● 储存温度：-40 ~ +125 ℃● ISP：支持● RoHS：支持3规格和引脚3.1图片3.1.1单独模块3.1.2与SAMV组合3.2外形尺寸3.3引脚说明引脚功能类型说明J1:J1-1 VCC 电源 VCC J1-2 D-/RXD 输入/输出USB D-/UART RXDTXDD+/UARTTXD 输入/输出 USBJ1-3 D+/J1-4 GND 电源 GND J3:J3-1 VCC 电源 VBUS J3-2 D- 输入/输出 USBD-D+ J3-3 D+ 输入/输出 USBJ3-4 GND 电源 GND3.4天线一般来说，用户在设计天线时，天线尺寸和形状往往会受到外壳、系统设计等诸多方便的制约。
灵星雨2017年9月更新出厂程序指导说明
关于更新出厂程序的指导手册
关于出厂程序支持的情况
1，每个类型的接收卡都是自己独立的程序，升级需要根据接收卡类型来选择升级程序。
2，出厂程序支持情况：
功能可以同时使用全部功能比如：5958+PWM的灯板旋转，
出厂程序不支持ICN2053芯片如果调试ICN2053芯片需要升级对应的接收卡程序（软件里面自带程序）。
以上功能包括但不限于此······
关于更新出厂程序会遇到的几个问题：
1，更新后的接收卡配套使用的软件为ledset2.6.0，ledstudio12.64以上版本，相关软件可以在网站或者光盘里面找到。
2，（使用老软件调试新程序的问题）如果使用之前的版本会造成显示不正常，无法配置显示屏等情况。
需要指导客户使用新版本软件。
3，（新软件调试老程序的问题）特别注意LedStudio12.64版本以上自带的设置默认是新版本的设置，如果需要调试老程序需要把接收卡或智能设置的新架构的√取消。
老程序做显示屏连接需要把显示屏连接的兼容老程序勾选。
4，关于客户库存新程序的卡和旧程序的卡混用的问题，需要客户把所有卡升级到出厂程序。
出厂程序可以在ledset软件里面找到。
升级接收卡程序和之前软件一样在接收卡输入cfxoki进入升级界面。
也可以在设置下------硬件维护（升级）--密码--- admin和cfxoki来进入。
升级界面也可以回读程序版本号，出厂程序为4005.。
灵星雨系统操作说明书
图一至图六安装灵星雨软件
图七安装显卡驱动
图八至图十五设置程序的步骤
图十六至图二十大屏正常工作时显卡的设置
图一：安装软件
图二：
图三图四：
图六：
图七：
图八：
进入软件设置后，在新出现的界面上直接输入linsn密码168就进入到接收卡设置
图九：图十：
图十一：
图十二：在接收卡设置，加载大屏需要
的程序
图十二：设置左图的一些参数，灰度
等级是正常4096，刷新频率不能低于300，扫描移位时钟不能高过18.75，最后的结果是使最大宽度与实际宽度相符合。
发送并保存。
图十三：
显示屏连接：大屏安装时按照我司的箱体编号1-1在左下角，依次往右走，然后调用程序发送并保存至接收卡。
图十四：
图十五：
图十六：图十七：
图十八：
图十九：
显卡设置：ATI2400的显卡设置如图，
显卡设置：ATI2400的显卡设置如图，其它型号的显卡，设置到复制模式。
图二十：。

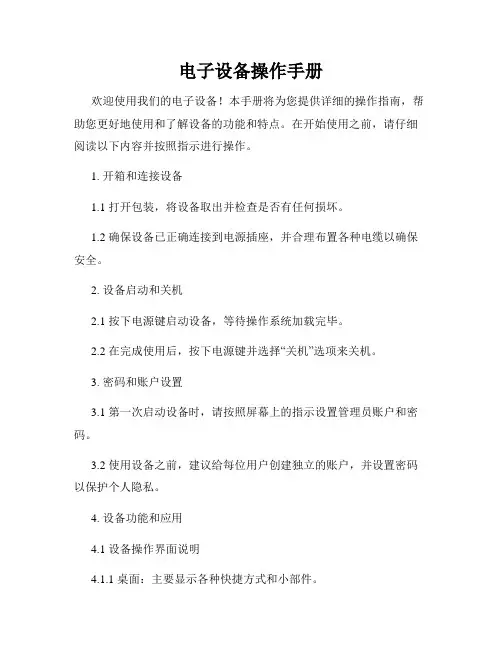

电子设备操作手册
电子设备操作手册欢迎使用我们的电子设备！本手册将为您提供详细的操作指南，帮助您更好地使用和了解设备的功能和特点。
在开始使用之前，请仔细阅读以下内容并按照指示进行操作。
1. 开箱和连接设备1.1 打开包装，将设备取出并检查是否有任何损坏。
1.2 确保设备已正确连接到电源插座，并合理布置各种电缆以确保安全。
2. 设备启动和关机2.1 按下电源键启动设备，等待操作系统加载完毕。
2.2 在完成使用后，按下电源键并选择“关机”选项来关机。
3. 密码和账户设置3.1 第一次启动设备时，请按照屏幕上的指示设置管理员账户和密码。
3.2 使用设备之前，建议给每位用户创建独立的账户，并设置密码以保护个人隐私。
4. 设备功能和应用4.1 设备操作界面说明4.1.1 桌面：主要显示各种快捷方式和小部件。
4.1.2 菜单栏：提供常用的操作选项，如文件、编辑和设置等。
4.1.3 通知栏：显示系统状态、提醒和通知。
4.2 应用程序使用指南4.2.1 文件管理器：用于查看、管理和组织设备上的文件和文件夹。
4.2.2 网络浏览器：用于浏览互联网和访问网页内容。
4.2.3 电子邮件客户端：用于发送、接收和管理电子邮件。
4.2.4 多媒体播放器：用于播放音乐、视频和其他媒体文件。
4.2.5 办公套件：包含文档编辑器、电子表格和演示文稿软件。
4.2.6 相机和照片编辑器：用于拍摄照片、录制视频和编辑图像。
4.3 附加功能4.3.1 Wi-Fi连接：连接到可用的无线网络。
4.3.2 蓝牙连接：与其他支持蓝牙的设备进行数据传输和分享。
4.3.3 虚拟助手：使用语音指令执行任务和提供信息。
4.3.4 安全和隐私：设置设备锁定、数据备份和隐私选项。
5. 故障排除和常见问题解决5.1 设备无法启动5.2 无法连接到无线网络5.3 应用程序崩溃或运行缓慢5.4 电池持久度下降5.5 触摸屏无响应5.6 其他常见问题及解决方法请注意：- 为了保护您的设备和隐私，请勿随意下载不安全的应用程序或点击不明来源的链接。
TP-Link R系列企业级路由器主要功能配置实例说明书
声明Copyright © 2021 普联技术有限公司版权所有，保留所有权利未经普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本手册部分或全部内容，且不得以营利为目的进行任何方式（电子、影印、录制等）的传播。
为普联技术有限公司注册商标。
本手册提及的所有商标，由各自所有人拥有。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特殊约定，本手册仅作为使用指导，所作陈述均不构成任何形式的担保。
目录第1章前言 (1)1.1 目标读者 (1)1.2 本书约定 (1)1.3 适用机型 (1)第2章基础联网设置 (3)2.1 企业路由器基本设置指南 (3)2.1.1 应用介绍 (3)2.1.2 需求介绍 (3)2.1.3 设置方法 (3)2.1.4 注意事项 (7)2.2 企业路由器IPv6上网配置指导 (8)2.2.1 应用介绍 (8)2.2.2 需求介绍 (8)2.2.3 设置方法 (8)2.2.4 疑问解答 (15)第3章设备管理 (17)3.1 如何在外网远程管理（控制）路由器？ (17)3.1.1 应用介绍 (17)3.1.2 需求介绍 (17)3.1.3 设置方法 (17)3.1.4 注意事项 (20)3.1.5 疑问解答 (21)3.2 如何设置自动重启？ (22)3.2.1 应用介绍 (22)3.2.2 需求介绍 (22)3.2.3 设置方法 (22)3.2.4 注意事项 (23)第4章负载均衡 (24)4.1 多WAN口路由器负载均衡的设置指南 (24)4.1.1 应用介绍 (24)4.1.2 需求介绍 (24)4.1.3 工作原理 (24)4.1.4 设置方法 (25)第5章路由转发模块 (27)5.1 策略路由设置指南 (27)5.1.1 应用介绍 (27)5.1.2 需求介绍 (27)5.1.3 设置方法 (28)5.1.4 疑问解答 (31)5.2 ISP选路设置指南 (33)5.2.1 应用介绍 (33)5.2.2 需求介绍 (33)5.2.3 设置方法 (34)5.3 静态路由设置指南 (36)5.3.1 应用介绍 (36)5.3.2 需求介绍 (36)5.3.3 设置方法 (37)5.4 线路备份设置指南 (38)5.4.1 应用介绍 (38)5.4.2 需求介绍 (38)5.4.3 设置方法 (38)5.4.4 注意事项 (40)5.5 虚拟服务器设置指南 (41)5.5.1 应用介绍 (41)5.5.2 需求介绍 (41)5.5.3 设置方法 (42)5.5.4 疑问解答 (43)5.6 NAT-DMZ功能设置指南 (44)5.6.1 应用介绍 (44)5.6.2 需求介绍 (44)5.6.3 设置方法 (45)第6章AP和易展管理 (47)6.1 AP管理设置指南 (47)6.1.1 应用介绍 (47)6.1.2 需求介绍 (47)6.1.3 设置方法 (47)6.2 易展AP设置指南 (53)6.2.1 应用介绍 (53)6.2.2 需求介绍 (53)6.2.3 设置方法 (54)6.2.4 注意事项 (58)第7章行为管控 (59)7.1 连接数限制设置指南 (59)7.1.1 应用介绍 (59)7.1.2 需求介绍 (59)7.1.3 设置方法 (59)7.1.4 疑问解答 (60)7.2 访问控制设置指南 (61)7.2.1 应用介绍 (61)7.2.2 需求介绍 (61)7.2.3 设置方法 (61)7.2.4 疑问解答 (67)7.3 应用限制设置指南 (68)7.3.1 应用介绍 (68)7.3.2 需求介绍 (68)7.3.3 设置方法 (68)7.4 网址过滤设置指南 (71)7.4.1 应用介绍 (71)7.4.2 需求介绍 (71)7.4.3 设置方法 (71)7.4.4 疑问解答 (75)7.5 网页安全设置指南 (76)7.5.1 应用介绍 (76)7.5.2 需求介绍 (76)7.5.3 设置方法 (76)第8章安全防护 (78)8.1 ARP防护设置指南 (78)8.1.1 应用介绍 (78)8.1.2 需求介绍 (78)8.1.3 设置方法 (78)8.1.4 疑问解答 (84)8.2 MAC地址过滤设置指南 (86)8.2.1 应用介绍 (86)8.2.2 需求介绍 (86)8.2.3 设置方法 (86)第9章VPN模块 (88)9.1 IPSec VPN设置指南 (88)9.1.1 应用介绍 (88)9.1.2 需求介绍 (88)9.1.3 设置方法 (89)9.2 L2TP VPN设置指南 (96)9.2.1 应用介绍 (96)9.2.2 需求介绍 (96)9.2.3 设置方法 (97)9.3 PPTP VPN设置指南 (105)9.3.1 应用介绍 (105)9.3.2 需求介绍 (105)9.3.3 设置方法 (106)9.4 L2TP VPN代理上网设置指南 (115)9.4.1 应用介绍 (115)9.4.2 需求介绍 (115)9.4.3 设置方法 (115)9.5 PPTP VPN代理上网设置指南 (120)9.5.1 应用介绍 (120)9.5.2 需求介绍 (120)9.5.3 设置方法 (120)第10章认证管理 (125)10.1 一键上网设置指南 (125)10.1.1 应用介绍 (125)10.1.2 需求介绍 (125)10.1.3 设置方法 (126)10.2 短信认证设置指南 (130)10.2.1 应用介绍 (130)10.2.2 需求介绍 (130)10.2.3 设置方法 (131)10.3 Portal认证设置指南—使用内置WEB服务器和内置认证服务器 (136)10.3.1 应用介绍 (136)10.3.2 需求介绍 (136)10.3.3 设置方法 (137)10.4 Portal认证设置指南—使用内置WEB服务器和外部认证服务器 (141)10.4.1 应用介绍 (141)10.4.2 需求介绍 (141)10.4.3 设置方法 (142)10.5 Portal认证设置指南—使用外置WEB服务器和内置认证服务器 (146)10.5.1 应用介绍 (146)10.5.2 需求介绍 (146)10.5.3 设置方法 (147)10.6 Portal认证设置指南—使用外置WEB服务器和外置认证服务器 (150)10.6.1 应用介绍 (150)10.6.2 需求介绍 (150)10.6.3 设置方法 (151)10.7 免认证策略的使用方法 (154)10.7.1 应用介绍 (154)10.7.2 需求介绍 (154)10.7.3 设置方法 (155)10.8 Portal认证中，外部WEB服务器建立规范 (158)10.8.1 应用介绍 (158)10.8.2 流程规范 (159)第11章工业级特性 (163)11.1 如何使用工业级路由器？ (163)11.1.1 产品介绍 (163)11.1.2 需求介绍 (163)11.1.3 设置方法 (164)第12章其它功能 (168)12.1 地址组的设置与管理 (168)12.1.1 应用介绍 (168)12.1.2 需求介绍 (168)12.1.3 设置方法 (168)12.1.4 疑问解答 (170)12.2 带宽控制设置指南 (172)12.2.1 应用介绍 (172)12.2.2 需求介绍 (172)12.2.3 设置方法 (172)12.2.4 疑问解答 (175)12.3 PPPOE服务器应用设置指南 (177)12.3.1 应用介绍 (177)12.3.2 需求介绍 (177)12.3.3 设置方法 (178)12.3.4 疑问解答 (181)12.4 网络唤醒功能使用指南 (183)12.4.1 应用介绍 (183)12.4.2 需求介绍 (183)12.4.3 设置方法 (183)12.5 诊断工具使用指南 (186)12.5.1 应用介绍 (186)12.5.2 需求介绍 (186)12.5.3 设置方法 (187)第1章前言本手册旨在帮助您正确使用R系列企业级路由器。
灵星雨LED演播室各种密码的使用方法
设置—>软件设置，在播放窗中输入‘linsn’后提示输入密码，密码为‘168’，点击确定后进入发送卡、接收卡、显示屏连接设置等界面。
一、在发送卡设置界面中输入‘netlst’可以检查出电脑中的网卡类型和传输速度。(如下图)
二、在接收卡设置窗口中输入‘mygod’可以进入设置系统锁定。
三、接收卡设置界面输入’cfxoki’，可以进入接收卡以及发送卡的程序升级(如下图)：
四、在设置à硬件维护中输入‘168’可以进行硬件维护(显示屏连接程序的测试和保存)，点击高级输入‘3906’可以进行扫描驱动文件(接收卡程序)的加载和测试/保存。
五、在接收卡设置中输入‘manual’可以进行特殊参数设置(专业模式)。
2、按Ctrl+鼠标双击版本号：在设置菜单中会多处一个硬件设置菜单(点击此菜单可以直接进入硬件设置，不需要输入linsn+168);
例如：在这个设置中的171(旋转90度)、172(180度)项主要就是设置旋转显示或安装是设置的一个特殊选项。
六、菜单中选择帮助中的关于LED演播室，按Ctrl+鼠标双击关于中的LOGO和版本号后，主菜单中会增加或减少相应的菜单和功能;ቤተ መጻሕፍቲ ባይዱ
1、按Ctrl+鼠标双击LOGO：减少菜单中的【调试】和后台功能;
LED显示屏灵星雨软件使用说明
LED显示屏灵星雨软件使用说明灵星雨是众多LED显示屏厂家所使用的控制卡，其质量稳定、功能强大、控制效果好，下文是灵星雨控制卡配套的软件使用说明调试的主要步骤如下：一、电脑打开复制模式1、电脑空白处单击鼠标右键，选择“屏幕分辨率”2、然后选择“复制这些显示”即可二、打开LedSet软件（可从配套光盘安装或者到灵星雨官方站下载安装）1、查看状态“已连接”，点“显示屏配置”进入发送卡界面2、设置发送卡界面参数，设置完成后点“保存到发送卡”①硬件信息：读取发送卡型号和版本号②显示模式：分辨率：设置与电脑显示器分辨率一致发送卡频率：60HZ③屏幕参数:设置宽度：与发送卡带载宽度一致起点X：平移水平坐标起点Y：平移垂直坐标宽度系数：实现画面水平缩放（大屏宽度/电脑分辨率宽度）高度系数：实现画面垂直缩放（大屏高度/电脑分辨率高度）三、接收卡设置1、设置模组参数，点“2、智能设置”进入“智能设置向导1”①显示屏类型选择：单色、双色、全彩、全彩虚拟②灯板芯片：指模组上的驱动芯片（如在选项中找不到对应芯片则选通用芯片）③模块信息：LED显示屏灯板类型：模组像素点是16的倍数选择常规，不是就选择复杂（有抽点）点数：X（宽度） Y（高度）注：指的是模组像素点④ 每口数据组数：RV908接收卡要填 2 ， RV901接收卡带转接板，需要确定转接板类型，看接口定义选择（看有几组RGB数据就是几）⑤ 行译码方式：模组的译码芯片，四扫以上基本都是138译码（不包含四扫）新架构：新架构程序打勾（接收卡日期是2017年10月份往后的），老程序不打勾3、设置完成都点击“下一步”进入下一智能向导步骤间隔行要加一行亮行（如亮两行中间有一行不亮，那间隔行数得加一行选择2）根据模组闪点描点，亮哪个点就点哪个点，描点完成后会出现提示，点确定再点完成回到接收卡界面4、优化参数①带载设置：实际宽度：接收卡带载宽度实际高度：接收卡带载高度注：填写整屏中接收卡最大带载的带载宽度和高度工作模式：RV908卡选择8型24组数据输出方式：对开或多开对应选择②性能/效果设置移位时钟:16.67-21.43之间，值越大，刷新越高灰度级数：考虑刷新（选择65536极限刷新）考虑灰度 (选择65536品质优先)低灰效果：室内（选择高刷新较低亮或低亮度）户外（选择高刷新正常量或较高亮行消隐时间：默认值300，选择极限刷新的时候，值要改为1000 新架构：接收卡程序是新架构程序打勾，老程序不打勾5、设置完成后点击“发送到接收卡”，然后“保存到接收卡” 把设置好的参数文件保存，再点“保存到文件”，“*”去掉重命名一下，保存到自己能找到的位置（建议先保存到桌面再备份）6、如已有参数文件可跳过“智能设置”等步骤，直接点击“从文件加载”，选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可四、显示屏连接1、做连接图①接收卡数量：水平卡数：发送卡水平带载接收卡的数量垂直卡数：发送卡垂直带载接收卡的数量②其他：网口号：1(U) 表示发送卡U口(靠近灯的网口)1(D)表示发送卡D口(靠近DVI口的网口)宽度和高度：接收卡实际带载的宽度和高度兼容旧程序:老程序需要打勾设置完成点击发送，保存到接收卡2、把设置好的参数保存，点“保存到文件” “*”去掉重命名文件，保存到自己能找到的位置（建议先保存到桌面再备份）4、如有做好的显示屏连接CON文件，可跳过做连接图步骤，直接点“从文件加载” 选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可显示屏调试好以后，就可以使用《LED演播室》在LED显示屏上编辑和播放内容了。
精灵卡功能说明书
精灵卡功能说明以及参数
一、精灵卡图片
卡片内码
二、精灵卡图解说明
吸盘
卡片支架
红外激活窗口
三、结构说明
1、吸盘：将卡片吸贴在汽车前档玻璃上
2、卡片支架：将卡片安装在卡片支架上
3、红外激活窗口：接收来自读头的红外信号
4、卡片内码：卡片在注册授权时输入卡片内码。
（HEX：表16进制。
DEC：表10进制卡号）
四、功能使用及安装说明
A、功能特点简介
1、远距离刷卡功能
2、加密功能（可选）
B、功能说明
1、与远距离读卡器配套使用实现远距离不停车抬闸放行。
2、可独立写入卡片密码（可选）。
C、精灵卡卡安装操作及注意事项
1、安装位置：
请把远距离卡安装在副驾驶前面的档风玻璃上，最好放置在车内后视镜后面（如下图）。
2、安装方法：
1、将远距离卡的吸盘底座上透明圆盘紧贴档风玻璃，空气排空（如下图）
2、按红色箭头指示，垂直按压吸盘底；
3、将远距离卡从A位旋转到B
4、安装完成后，卡座要垂直向下
5、安装完成后侧面视图（实物图）
五、产品技术规格。
南方灵锐S86GNSSRTK说明书
CPU 内核采用了 ARM 架构，速度高达 400MHZ，从而使得 主机能够再用多任务的操作系统，处理速度更高，实时性更强。 文件系统采用标准的兼容 Windows 磁盘文件系统，传输协议采用 USB MASS STORAGE 标准协议，下载速度更快、更灵活。
附录B 年积日计算表 .......................................................................... 59
附录C 联系方式.................................................................................. 60
灵锐s86使用手册第二章s86gps测量系统的硬件21灵锐s86主机s86接收机如图21所示图21s86gps接收机的液晶面s86gps接收机将接收单元数据采集单元电源电台等合为一体高品质液晶屏全合金外壳三防设计使s86gps接收机可适应各种恶劣的气候一体化的设计使其极为坚固且电磁兼容性能优良先进的基准站内置发射电台技术使基准站摆脱沉重电瓶和线缆并实现全无线作业能满足简便的操作更适合野外测量
数量
1台 1套 1个 １个 1套 1条 1片 1个 1条 1台 1套 1个 1个 1套 1条 1片 1个
配置类型 标准配置
4
灵锐 S86 使用手册
WA 手簿
1个
WA 电池
2块
WA 充电器及适配器
1套
WA 采集电缆
1条
SD 卡及读卡器
1套
BLUEOOTH
1个
表１：1+1 灵锐 S86 标准配置 用户可以根据自己的需要，选配 15/25W 大电台或 2/5W 小电 台及其附属电缆、发射天线。
灵星雨接收卡混用时需要注意的事项(RV801RV901RV908)
大家在安装led显示屏的时候，万一接收卡带错了，其中有RV801 RV901 RV908，这个时候怎么办呢？下面的注意事项将为您解答您的忧愁：
1、每个接收卡的高度不能超过8个接口（801、901是8个接口，而908有12个接口）；
2、工作模式选择正常模式即可；
将led显示屏和接收卡正常连接后，可以统一一次性进行智能设置，设置后大家估计会看到屏体中不同的接收卡所带载的led显示屏颜色/亮度和灰度会有很大的区别，严重的还会有出现接收卡工作不正常现象（出现不规则的横条），出现以上问题可以通过下方的处理办法解决。
1、颜色/亮度：选择兼容旧卡亮度（如下图所示）
2、灰度：调整行消隐到1000以上（如下图所示）
3、出现不规则的横条：调整移位时钟到正常为止【一般在10-16.67之间最佳】（如下图所示）
4、工作模式：选择正常模式（如下图所示）。
最新灵星雨第8代控制卡使用手册
目录第一章 801型、802型卡功能简介 (1)第二章硬件参数 (5)第二章第8代控制系统使用手册 (6)第三章国标网线制作方法 (25)IndexChapter I Model 801 and 802 functions and features (27)Chapter II Model 801 and 802 manual (30)Chapter III Communication cable making method (49)第一章 801型、802型卡功能简介一、完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
二、支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
五、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128，颜色数为16K色。
六、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
七、支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
八、支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
九、支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
十、支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
十一、支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
Rainin MicroPro 产品说明书
Rainin MicroPro用户手册操作说明书Rainin MicroPro 用户手册目录1.简介6 1.1 型号6 1.2 产品特性6 1.3 仪器连接与安全7 1.4 铭牌71.5 保修72.安全8 2.1 预期用途8 2.2 术语与符号82.3 小心 – 通用93.设置10 3.1 拆封开箱10 3.2 仪器设置113.3 平板电脑设置114.操作124.1 连接屏幕124.1.1 可用移液器124.1.2 使用模拟器134.2 界面概述144.2.1 功能选择选项卡144.2.2 程序图形区域144.2.3 下部选择选项卡164.2.4 仪器状态图像16Rainin MicroPro 用户手册目录4.3 移液功能174.3.1 混合液移液174.3.2 连续分液214.3.3 变量分液234.3.4 加入混合液稀释254.3.5 混合液多次吸液264.3.6 自定义284.4 收藏列表354.4.1 列表概述354.4.2 保存程序364.4.3 版本374.5 吸头384.5.1 装载384.5.2 退出394.5.3 手动装载吸头394.5.4 类型404.6 移液深度调用414.7 嵌套96/384转换424.8 设置434.8.1 概述434.8.2 移液444.8.3 仪器信息454.8.4 照明+音频464.8.5 校准状态474.8.6 液体类别484.8.7 容器514.8.8 导入/导出524.8.9 数据日志56Rainin MicroPro用户手册© 2023 METTLER TOLEDO 。
保留所有权利。
未经Metter-Toledo Rainin, LLC.的事先书面同意，禁止以任何方式或以任何形式对本手册的任何部分进行复制。
本手册中的信息随时可能修改，恕不另行通知。
本手册中说明的产品也可能随时进行修改。
Rainin 和MicroPro 是METTLER TOLEDO 及其附属公司在美国和/或其他国家/地区的的商标。
最新灵星雨系统教程
接收卡
接收卡
接收卡
连接方法： U口
发送卡
D口
接收卡 接收卡 接收卡
测试功能使用方法(TEST): 1).硬件连接:从发送卡U口输出网线,从最后一张接收卡回流网线给发送卡D口; 2).点右边"Start"再点"stop"最后再点一次"Start",就会自动运行侦测程序.正常情况"sends"和 "Receives"会有数据不断变动,下面的列表应没有内容.当空白列表出现内容时,就表示有问题 了.(注:losts为丢帧,Errors为错误,shorts为短路或网线有问题.)另"sends"和"Receives"为"0"时 表示网线有问题发送卡的U口和D口没有数据回流. 3).测试时间一般10分钟.
3.支持单卡色度空间变换。 设 接收卡 置 设置硬件参数 方 更多设置 色度空间 法
4.支持12 位的HDMI 颜色输入(需九代发送卡配合).
支持12位HDMI颜色深度。深度数值越高，就可以获得更多的色彩。
5.软件亮\色度校正功能
可实现1024 级单点色度校正;(其它系统一般只能支持256级色度校正)
显示屏监控 箱体/卡监控 温度
16.湿度监控（需另购湿度传感器）. 接收卡直接实现，不需多功能卡
17.烟雾监控（需另购烟雾模块）. 接收卡直接实现，不需多功能卡
查 看 : 设置 显示屏监控 位 置
箱体/卡监控
湿度/烟雾
18.超高刷新率，高灰度 ,可从一级亮度起灰。
新增可选刷新率模式，超高刷新模式是标准模式(客户原来可达到的刷新率)的 8-128倍，并且可上65536级灰度.实现灰度和刷新率分离，不管上多少的刷新率， 灰度都可上16bit（65536级）灰度。
Qmini A10使用说明书
目录第一章产品介绍 (1)1.1产品外观 (1)1.2产品简介 (2)第二章操作说明 (3)2.1插入Nano SIM卡和MicroSD卡 (3)2.2产品充电 (3)2.2.1电池使用注意事项 (3)2.2.2省电窍门 (4)2.3开机和关机 (4)2.3.1开机 (4)2.3.2关机 (4)2.4锁定或解锁屏幕 (4)2.4.1锁定屏幕 (4)2.4.2解锁屏幕 (4)2.5调整屏幕亮度 (5)2.6调整设备音量 (5)2.7互联网连接 (5)2.7.1开启移动数据 (5)2.7.2开启并连接WLAN (5)2.8高精度设置 (6)2.8.1 GPS功能 (6)2.8.1 高精度设置 (6)2.9对讲功能 (8)2.9.1软件主要功能 (8)2.9.2简易教程 (9)2.10获取数据 (12)2.10.1连接USB调试 (12)2.10.2数据传输 (12)第三章固件升级 (13)3.1线刷升级 (13)3.1.1安装驱动 (13)3.1.2刷机流程 (14)3.2 U盘升级（OTA升级） (16)第一章产品介绍1.1产品外观（备注：图片仅供参考，以实物为准）1.2产品简介北斗高精度手机Qmini A10系列设备为便携高精度定位工业三防全网通信手持机，拥有高端硬件配置，RTK级高精度定位，超清高亮大屏，超强续航，数字、模拟对讲，高效无线电台数据传输；采用Android系统，内置专业移动GIS作业软件，使用全新的外观，工业三防可应用铁路应用、国土执法、智慧水务、土地调查、电力巡检、海洋执法等行业领域；可安装丰富的应用，为行业用户个性化定制提供无限可能。
北斗高精度手机Qmini A10系列设备采用全星座北斗高精度芯片，即低功耗GNSS全星座双频芯片，同时接入北斗、GPS、GLONASS、Galileo信号，均能接入北斗地基增强系统，精度可达厘米级；同时拥有全星座解算，自主高精度算法，支持AGNSS辅助定位，对安卓系统深度结合，第三方应用直接使用；拥有小型化全方向螺旋天线，天线一体成型，镭刻工艺，八臂四馈零相位技术，搜星能力提升50%，中心误差优于3mm,天线总增益36db；硬对讲、软对讲双模式共同协作，硬对讲模式下，DMR协议的数字/UHF模拟对讲双模式，2w功率，可覆盖5公里，软对讲模式，单呼支持点位点呼叫，群呼支持多对多呼叫，网络对讲，无覆盖范围限制；室内室外通过融合定位引擎，加上UWB超宽带技术，在室内室外高精度融化算法，通过高低频一体化天线接收数据，可使定位精度达到厘米级，且满足全场景应用。
灵星雨控制板说明书
目 录
第一章 概 述 1
1.1功能特点 1
1.2 发行包清单 2
第二章 系统安装与设置 3
2.1 主要技术参数 3
2.2 端口定义 4
2.2.1 数据采集卡数据输入口（DVI接口） 4
2.2.2 附加功能口 5
2.2.3 外接电源口 5
2.2.4 数据采集卡数据输出口 5
质量保证书一份（见本书封底）
led播放软件、控制软件光碟一张
L2003T型(全彩)
数据采集发送卡一块（代号:T6A）（用于安装在电脑中）
数据接收显示驱动卡一块（代号:T6B）（用于安装在显示屏后）
DVI接线一条
RS232(串口)接线一条
说明书一份（本书）
质量保证书一份（见本书最后一页）
2.6.2 移位时钟开关
6.0-6.3版本适用
为显示驱动卡开关JP2的第8位
off 为 12.5Mhz, on为16.7Mhz
6.4版本以上适用
为显示驱动卡开关JP2的第8，9位
8=off,9=off 为 12.5Mhz
8=on,9=off 为 16.7Mhz
8=off,9=on 为 6.25Mhz
宽度832(=+512+256+32+32): +32 、+256、+512开关设为on，其他开关设为off。
宽度1280(=+1024+128+64+32+32) :+32、+64、+128、+1024开关设为on，其他开关设为off。
2.6.5 数据极性开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灵星雨多功能介绍和使用多功能卡接口说明
1、远程控制大屏电源
有信号传输到功能卡上面时，功能卡的接线端会相通产生回路，power1、power2、power3可以用于此功能。
（如下图3）FAN1、FAN2用于控制风扇、空调
2. 内部温度、外部温度
内部温度通过功能板上面的热敏电阻反馈回来的温度。
（RT2）
外部温度通过10P排线的3、4脚连接的热敏电阻取得，它可以通过温、湿度播放窗到屏上去。
3. 自动亮度
它由10P排线所接的光敏电阻所取得，根据天气变化的光度来决定屏的亮度。
4. 声音传输（必须配用802型发送卡）
从电脑声卡接到发送卡上（音频线），发送卡再通过网线或者光纤传到功能卡上，再由功能卡的音频输出口连接功放。
5. 连接视图
6. 设置版面
1.首先打开LED演播室，点击设置——软件设置——在键盘上输入“linsn”——密码168进入接收卡设置界面。
选择允许功能卡亮度选项。
2.
选择允许亮度自动调节就是让功能卡根据外部环境亮度来调节LED大屏幕亮度。
7．参数设定
修正：修正外界温度（例如37度）和温度感应器测得温度（例如36.5
度）的误差。
则修正值为：0.5
图3注：A1、A2为交流接触器的控制端，可以用万用表量出. 220V远程控制大屏电源。
(如下图)。
