《工业组态软件》练习题

MCGS组态软件复习题

MCGS组态软件复习题1-1现场设备或仪表指传感器、变送器和执行器等。

这些设备通过一对传输线互连，传输线可以使用双绞线、同轴电缆、光纤和电源线等。

1-2在现场总线控制系统中，总线设备主要分为6类：变送器/传感器、执行器、控制器、监控/监视计算机、网桥/网关/中继器/集线器/交换机/路由器、其他现场总线设备。

变送器类、执行器类、转换器类、接口类、电源类、附件类等1-3在现场总线控制系统中，软件主要分为2类：系统平台软件、系统应用软件，其中系统平台软件包含组态工具软件、组态通信软件、监控组态软件和设备编程软件。

1-4 PROFIBUS总线有：DP、PA、FMS三种，基于本质安全的为PROFIBUS-PA。

1-5 S7200PLC与S7-3152DPPLC之间，通过PROFIBUS总线通信，S7200PLC需要通过EM277模块接入PROFIBUS总线。

1-6下图，主站为CPU412-2DP，从站为IM153-2。

1-7 ModBus协议包含Ascii协议、RTU协议、TCP协议，其中RTU协议组成单元为设备地址、功能代码、数据段、校验码CRC组成。

功能代码03为读取保持寄存器。

1-8 工业组态软件主要由实时数据库、驱动、画面组态、脚本语言等构成。

1-9 MCGS组态软件分通用版、嵌入版及网络版。

嵌入版实际上由嵌入式操作系统、嵌入式MCGS应用组态软件及其触摸屏构成。

二、简答题2-1工控组态软件的主要特点是什么？主要使用在那些场合？主要特点是实时性和多任务性，可以在一台计算机上同时完成数据采集、信号数据处理、信号图形显示、人机对话、实时数据的存储、历史数据的查询、实时通讯等多个任务。

主要场合：各种工业领域，如纺织、化工、石油及水处理2-2 MCGS组态软件有哪些部份组成？每部分的功能是什么？MCGS组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，具有不同的特性.主控窗口：是工程的主窗口或主框架。

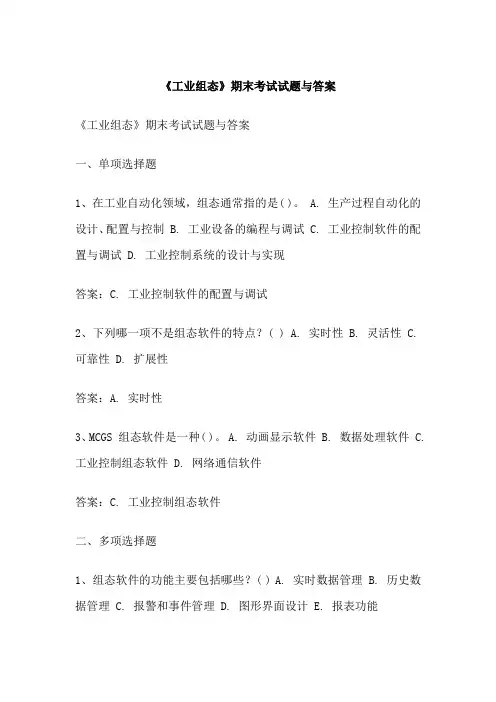

《工业组态》期末考试试题与答案

《工业组态》期末考试试题与答案《工业组态》期末考试试题与答案一、单项选择题1、在工业自动化领域，组态通常指的是( )。

A. 生产过程自动化的设计、配置与控制 B. 工业设备的编程与调试 C. 工业控制软件的配置与调试 D. 工业控制系统的设计与实现答案：C. 工业控制软件的配置与调试2、下列哪一项不是组态软件的特点？( ) A. 实时性 B. 灵活性 C. 可靠性 D. 扩展性答案：A. 实时性3、MCGS 组态软件是一种( )。

A. 动画显示软件 B. 数据处理软件 C. 工业控制组态软件 D. 网络通信软件答案：C. 工业控制组态软件二、多项选择题1、组态软件的功能主要包括哪些？( ) A. 实时数据管理 B. 历史数据管理 C. 报警和事件管理 D. 图形界面设计 E. 报表功能答案：A. 实时数据管理 B. 历史数据管理 C. 报警和事件管理 D. 图形界面设计 E. 报表功能2、下列哪些是属于工业组态软件的应用范围？( ) A. 电力监控系统B. 污水处理系统C. 交通信号灯控制D. 化工过程控制E. 楼宇自动化系统答案：A. 电力监控系统 B. 污水处理系统 C. 交通信号灯控制 D. 化工过程控制 E. 楼宇自动化系统三、判断题1、组态软件是工业控制系统中实现监控层和控制层之间数据交互的软件。

( ) 答案：正确2、组态王软件是一种免费的组态软件。

( ) 答案：错误3、组态软件只能应用于工业领域。

( ) 答案：错误四、简答题1、请简述组态软件的核心功能。

答案：组态软件的核心功能包括实时数据管理、历史数据管理、报警和事件管理、图形界面设计以及报表功能。

其中，实时数据管理负责采集现场数据，并对其进行存储和管理；历史数据管理则提供历史数据的存储、查询和分析功能；报警和事件管理负责监控系统中的报警信息和事件信息，并提供相应的处理方式；图形界面设计则提供可视化的人机界面，方便用户进行监控和操作；报表功能则提供各种报表的生成和打印功能。

工控组态软件及应用期末复习习题解答.docx

1、举例说明组态监控系统组成与功能。

答:工业组态监控系统采用分布式控制系统的思想,典型的监控系统通常把系统划分为现场控制层、监控调度层和信息管理层三个层次结构。

在这个体系中，层与层之间可以交换数据，数据双向流通，具体应用时往往选择其中的一层或多层，每层之间可能存在层叠。

2、简述组态监控系统的层次结构。

答：a、现场控制层：低层的现场控制层，由现场监控设备和通信网络组成，通过网络通信技术将智能仪器、监控设备、以及工控机或PLC设备的远程I/O点连接在一起，实现现场级的通信。

通过现场通信网络，完成数据采集、开闭环控制、报警等功能。

b、监控调度层：监控调度层主要用于系统的监控、优化与调度及各种人机交互功能。

监控层对下连接控制层，对上连接管理层，它在企业信息网络中起到承上启下的作用。

监控调度层由工业网络以及连接在网络上担任监控任务的工作站或显示操作站组成，对应车间级通信。

监控站可以完成对控制系统的组态设计和下载，并为实现先进控制和过程操作优化提供支撑环境。

c、信息管理层：信息管理层由各种服务器和客户机组成，将监控层实时数据库中的信息转入上层的关系数据库中，管理层用户能随时查询网络运行状态以及现场设备工况，进行实时远程监控。

在分布式网络环境下，集成企业的各种信息，实现与Internet的连接。

上层的信息管理层主要用于企业的经营、管理及决策。

管理层能够运行各种MES、ERP和可视化软件，完成市场信息管理、经营决策、资源分配、计划调度等功能。

3、组态监控系统有哪些部分组成？答：工业组态监控系统包括监控计算机、现场测控装置、通信与网络及监控软件等部分组成。

4、简述监控计算机的功能。

答：监控计算机主要采用工控机IPC,工控机直接实现监测与控制功能。

服务器是提供数据和功能服务，其中数据服务器提供数据历史记录和事件记录功能，报警服务器提供系统报警服务功能，Web服务器提供系统数据对外发布功能，根据需要可能存在备份机以提供当服务器故障时提供冗余热备功能。

组态考试习题及答案

组态考试习题及答案第一章1.什么是组态软件？组态软件是一种面向工业自动化的通用数据采集和监控软件，既SCADA（Supervisory Control And Data Acquisition）软件，亦称人机界面或HMI/MMI（Human Machine Interface?Man Machine)软件，在国内通常称为‘组态软件’。

2.wincc几本系统包含哪些部件？（1）变量管理变量管理器管理着wincc中所有使用的外部变量，内部变量和通信驱动程序等。

（2）图形编辑器图形编辑器用于设计各种图形画面。

（3）报警记录报警记录用于采集和归档报警消息。

（4）变量记录变量记录用于处理测量值的采集和归档。

（5）报表编辑器报表编辑器提供许多标准的报表，也可以自行设计各种格式的报表，可以按照设定的时间进行打印工作。

（6)全局脚本全局脚本是根据项目需要编写ANSI-C或VBS脚本代码。

（7）文本库文本库编辑不同语言版本下的文本消息。

（8）用户管理器用户管理器用来分配，管理和监护用户对组态和运行系统的访问权限。

（9)交叉引用交叉引用用于检测所画面，函数，归档和消息中所有的变量，函数，OLE对象和ActiveX控件等。

第二章1.wincc的变量有哪些种？他们的区别是什么？内部变量和外部变量两大类对于外部变量，变量管理器需要建立wincc与自动化系统(AS)的连接，即确定通信驱动程序。

通信由称作通道的专门的驱动程序来控制。

对于内部变量，除了可以制定变量的名称和变量的数据类型外，还可以确定变量更新的类型。

“内部变量”目录中系统已有自己带一些定义好的已“@”字符开头的变量，称为系统变量，不能删除或重新命名系统变量。

2.wincc的数据类型有哪些？包括以下几类：“二进制变量”数据类型对应于位，可去为数值0或1.“有符号8位数”数据类型具有1个字节长，且有（正号或负号）。

“无符号8位数”数据类型为1个字节，且无符号。

“有符号16位数”数据类型具有2个季节长，且有符号。

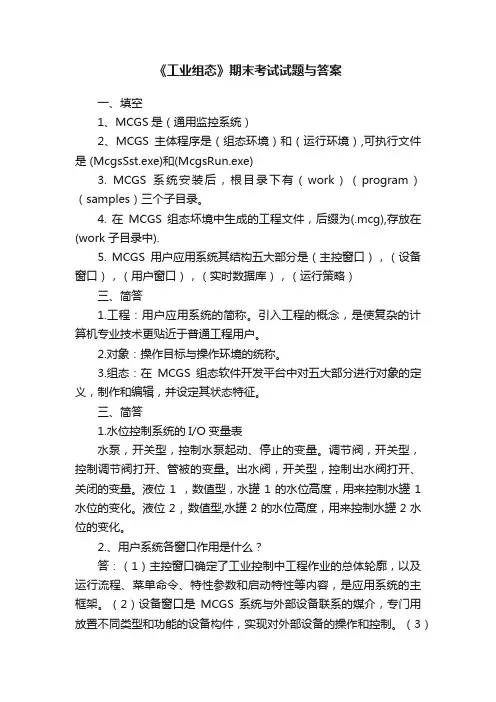

《工业组态》期末考试试题与答案

《工业组态》期末考试试题与答案一、填空1、MCGS是（通用监控系统）2、MCGS主体程序是（组态环境）和（运行环境）,可执行文件是 (McgsSst.exe)和(McgsRun.exe)3. MCGS系统安装后，根目录下有（work）（program）（samples）三个子目录。

4. 在MCGS组态坏境中生成的工程文件，后缀为(.mcg),存放在(work子目录中).5. MCGS用户应用系统其结构五大部分是（主控窗口），（设备窗口），（用户窗口），（实时数据库），（运行策略）三、简答1.工程：用户应用系统的简称。

引入工程的概念，是使复杂的计算机专业技术更贴近于普通工程用户。

2.对象：操作目标与操作环境的统称。

3.组态：在MCGS组态软件开发平台中对五大部分进行对象的定义，制作和编辑，并设定其状态特征。

三、简答1.水位控制系统的I/O变量表水泵，开关型，控制水泵起动、停止的变量。

调节阀，开关型，控制调节阀打开、管被的变量。

出水阀，开关型，控制出水阀打开、关闭的变量。

液位1 ，数值型，水罐1的水位高度，用来控制水罐1水位的变化。

液位2 , 数值型,水罐2的水位高度，用来控制水罐2水位的变化。

2.、用户系统各窗口作用是什么？答：（1）主控窗口确定了工业控制中工程作业的总体轮廓，以及运行流程、菜单命令、特性参数和启动特性等内容，是应用系统的主框架。

（2）设备窗口是MCGS系统与外部设备联系的媒介，专门用放置不同类型和功能的设备构件，实现对外部设备的操作和控制。

（3）用户窗口实现了数据和流程的可视化，其中可以放置三种不同类型的图形对象：图元、图符和动画构件（4）组态工程中的用户窗口，最多可定义512个。

素有的用户窗口均位于主控窗口内，其打开时窗口可见，关闭时窗口不可见。

（5）运行策略是对系统运行流程实现有效控制的手段，其本身是系统提供的一个框架，里面放置有策略条件构件和策略构件组成的策略行通过对运行策略的定义,使系统能够按照设定的顺序额和条件操作实时数据库，控制用户窗口的打开、关闭并雪顶设备构件的工作状态等，从而实现对外部设备工作过程的精确控制。

工控组态软件考试试题

工控组态软件考试试题试题11)新建工程，工程另存为“学号+姓名”2)在工程中新建窗体，更改属性，窗体名“液体混合系统”，最大化显示3)新建开关型变量：“阀门1”、“阀门2”、“放液阀”；“搅拌启动”、“搅拌转向”。

4)新建数值型变量“液位”、“搅拌旋转”、“液位上限”、“液位中限”、“液位下限”，5)在窗口界面选择一个“反应罐”，“三个阀门”，自画一个含三个叶片的搅拌器，其中“阀门1”、“阀门2”放在罐顶部，“放液阀”放在罐底部，分别通过管道与罐连接。

搅拌器放在罐中间（参考下图）。

6)添加四个按钮，分别用于控制系统启动/停止、搅拌启动/停止、搅拌正转/反转、放液阀放液。

7)设置循环策略、当“启动”按钮按下后，首先阀门1打开，液位上升，液位上升到液位中限时，阀门1关闭，阀门2 打开，当液位上升到液位上限时，阀门2关闭，搅拌器启动，先正转5次，后反转5次，然后停止搅拌，然后开始放液。

液位开始下降。

液位下降到液位下限时，放液阀关闭。

8)搅拌启动/停止，正转/反转和放液等按钮，可以手动控制。

注：液位上限、中限、下限值自定。

试题21)新建工程，工程另存为“学号+姓名”2)在工程中新建窗体，更改属性，窗体名“钻孔机床控制系统”，最大化显示。

3)在窗口中下图所示界面：4)新建开关型变量：“钻头旋转”、“钻头转向”、“钻台移动方向”；“运行方式”5)新建数值型变量“钻台位移”、“钻头转角”6)选择一个按钮开关和一个旋钮开关，通过旋钮开关改变“运行方式”变量改变“手动”和“自动”两种方式。

当处于手动方式时，可分别控制电机上升、下降和钻头正反转。

自动方式时，按下启动按钮，钻头正传并同时下降。

当下降到位后，钻头反转并同时上升，上升到位后，停止在原位。

组态软件基础及应用(组态王KingView)上机考试题4

组态王上机考试题目4
一．题目要求及评分标准
设计完成一个工业机械手监控系统，有具体流程图画面，各画面能实现灵活转换。

设计完成以下功能：
（1）按下开始按钮装置开始工作，机械手首先做下降运动，待下降到位后，机械手张开手指抓取物品(抓紧物品时间由定时器确定>；然后机械手上升到最上端(由上限位开关确定>，再向右运动；到达右端后，机械手开始下降，下降到位后机械手松开，放下物品；再将机械手上升，如此循环提取物品。

（40分）
(2)在组态王6.55中绘制能够正确反映题目要求的画面，定义相关变量，进行相应的动画链接，且实物与画面能够互相监控。

（20分）
(3)画出组态王的机械手控制主界面。

（20分）
(4)实现机械手控制的程序设计。

（20分）
（5）根据自己能力进行功能扩展（比如登陆界面、控制界面、控制按钮、报警显示器等）。

（不做要求，完成好适当加分）
二．系统组成及控制要求
机械手控制系统的界面设计、关联变量和程序编制完成后，就程序进行调试，最后完成的系统运行效果图如下：
1、启动亮，下亮机械手下行
2、启动亮，夹紧亮夹紧物体
3、启动亮，上亮，夹紧亮，一起上行
4、夹紧右行
5、夹紧下降
6、机械手上行电机旋转物体左行。

力控工业组态练习题(有答案)

4定义变量时，选择“安全级别”有什么作用？此项用于设置对变量的安全级别。

有四个级别可选："操作工级"、"班长级"、"工程师级"、"系统管理员级"，四个级别的优选权依次升高，系统管理员为最高级别。

5定义变量时，选择记录或不记录分别有什么作用？该选项用于记录运行系统View中，对该变量的操作过程。

如果选择不记录，就看不到对变量的操作过程。

如果选择"记录"，在运行过程中，激活"特殊功能[F]/事件记录显示" 命令，点击"过程操作"按钮就可以看到针对该变量的操作过程。

6PcAuto3.62中有哪几种变量？它们的作用域如何？变量类别决定了变量的作用域及数据来源。

例如，如果要在界面中显示、操作数据库中的数据时，就需要使用数据库型变量。

力控支持的变量有：窗口中间变量、中间变量、数据库变量、间接变量和系统变量。

窗口中间变量作用域限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。

窗口中间变量是一种中间临时变量，它没有自己的数据源，通常用作一个窗口内动作控制的局部变量、局部计算变量或用于保存临时结果。

中间变量的作用域范围为整个应用程序，不限于单个窗口。

一个中间变量，在所有窗口中均可引用。

即在对某一窗口的控制中，对中间变量的修改将对其它引用此中间变量的窗口的控制产生影响。

窗口中间变量是一种中间临时变量，它没有自己的数据源。

中间变量适于作为整个应用程序动作控制的全局性变量、需要全局引用的计算变量或用于保存临时结果。

当要在界面上显示处理数据库中的数据时，需要使用数据库变量。

一个数据库变量对应数据库中的一个点参数。

数据库变量的作用域为整个应用程序。

上述三种变量按照数据类型可以分为：实型变量、整型变量、离散型变量、字符型变量。

《工业组态技术》期终考试试卷

《工业组态技术》期终考试试卷适用专业：1、组态王软件结构由、及三部分构成。

2、所谓“动画连接”就是建立与的对应关系。

3、利用系统提供的“ ”工具和函数能够实现在主画面中切换到其他任一画面的功能。

4、基本类型的变量也可以按照数据类型分为、、、和。

5、在实际工程中将此命令写入：工程浏览器〉〉应用程序命令语言〉启动时中，即系统开始运行就与数据库连接。

6、组态王SQL 访问管理器包括和两部分。

7、组态王设备管理中逻辑设备主要分为、、、、。

二、单项选择题（共20分，每小题2分） 1、组态王软件是一种通用的工业（）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

（A ）监控（B ）过程（C ）管理（D ）应用2、命令语言的格式类似（）的格式，工程人员可以利用其来增强应用程序的灵活性。

（A）汇编语言（B）VB （C）C语言（D）basco3、一般的Active X（）都具有属性、方法、事件，用户通过设置控件的这些属性、事件、方法来完成工作。

（A）表达式（B）VB （C）控件（D）basco4、当（）打开时，工具箱自动显示。

工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。

（A）监控（B）画面（C）软件（D）应用5、下面那些软件不属于组态软件？（）（A）MCGS （B）力控（C）组态王（D）protel6、组态王WEB功能采用（）结构，客户可以随时随地通过Internet/Intranet 实现远程监控。

（A）B/S （B）C/S （C）TCP/IP （D）PCZ7、登录服务器负责（）用户登录的校验。

在网络中只可以配置一个登录服务器。

（A）局域网（B）数据采集（C）网络中（D）客户端8、I/O服务器负责进行（）的站点。

如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。

工业控制组态软件附应用课程复习题

工业控制组态软件及应用课程复习题一、填空题（单选题）1、组态王软件就是一种通用得工业（）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部得各种生产系统与应用以及信息交流汇集在一起，实现最优化管理。

（A）监控（B）过程（C）管理（D）应用答案A2、当（）打开时，工具箱自动显示。

工具箱中得每个工具按钮都有“浮动提示”，帮助您了解工具得用途。

（A）监控（B）画面（C）软件（D）应用答案B3、（）连接就是使被连接对象根据条件表达式得值而显示或隐含。

（A）动画（B）画面（C）隐含（D）变量答案C4、缩放连接就是使被连接对象得大小随连接（）得值而变化。

（A）隐含（B）动画（C）变量（D）过程答案C5、旋转连接就是使对象在画面中得（）随连接表达式得值而旋转。

（A）表达式（B）画面（C）位置（D）旋转答案C6、命令语言得格式类似()得格式，工程人员可以利用其来增强应用程序得灵活性。

（A）汇编语言（B）VB （C）C语言（D）basco 答案C7、数据报表就是反应生产过程中得（）、运行状态等，并对数据进行记录、统计得一种重要工具，就是生产过程必不可少得一个重要环节。

（A）动画连接（B）软件隐含（C）过程数据（D）basco表达式答案C8、ReportSetHistData2函数可从组态王记录得（）中按指定得起始时间与时间间隔查询指定变量数据。

（A）实时库（B）历史库（C）过程数据（D）basco表达式答案B二、填空题（多选题）1、组态王软件结构由（）、（）及（）三部分构成。

（A）开发系统（B）工程浏览器（C）运行系统（D）工程管理器答案ABC2、组态王把那些需要与之交换数据得（）或（）都作为外部设备使用。

（A）软件程序（B）通讯连接（C）硬件设备（D）外部软件答案CD3、所谓“动画连接”就就是建立（）与（）得对应关系。

（A）监控中心（B）画面得图素（C）监控中心（D）数据库变量答案BD4、（）连接就是使被连接对象在条件表达式得值为真时闪烁。

工业组态软件随机选题自测

自测内容1.某填充体组态了闪烁动画连接，试问当x>10时，该填充体的颜色如何变化？2.定义变量时，选择“安全级别”有什么作用？3.请说明下列表达式的含义。

lic101.PV.01=1; //表达式1@dir1=@lic101.PV; //表达式2IV[i] = &VAR; //表达式3#rectagle1.fColor = 8; //表达式44. 自定义函数的参数传递方式有哪些？分别是什么含义？5. 哪些动画连接可以设置安全区？6. “禁止”动画连接其何作用？7.设计一力控应用系统，其要求如下：随机选题自测已用时间:0:00:49 / 剩余时间: 0:29:111.具有一窗口，窗口有一退出按钮，按此按钮可退出应用系统；2.窗口中有一矩形填充体（边线颜色和填充体颜色不同，边线宽度为3像素），当整型变量从15变到120时，该矩形填充体从设计时右边200像素往左运动到左边100像素；3.通过垂直拖动一三角形填充体(使用多边形填充体绘制)，可以让矩形填充体的位置变化；4.设计一窗口动作脚本，使整型变量y从0到100周而复始地变化；5.当变量y的值大于50时矩形填充体的填充色和边线颜色在两种颜色之间以600ms的周期交替变化；6.通过一按钮给整型变量z输入值，输入值时可以使用软键盘，并通过一文本对象显示z的值；7.当z的值大于20时禁止拖动矩形填充体。

8. 对模拟量I/O点进行组态时，如果选中“量程变换”、“开平方”和“分段线性化”三个开关，则PV参数值和采集数据之间是何关系？9. 限值报警的类型有哪些？某模拟量设置了低低限值（LL）=20、低限值（LO）=50、高限值（HI）=160、高高限（HH）值=180，报警死区为2，当其PV参数值从150变化为185时产生什么报警？当其PV参数值从185变化为183时是否产生新的报警？当其PV参数值从183又变化为179时报警是否会自动恢复？当其PV参数值从179又变化为181时是否会产生新的高高限报警？10. 报警死区DEADBAND参数有何作用？11.什么模拟量I/O点什么情况下会产生变化率报警？12.在窗口中已设计一历史报警复杂图形对象并完成其组态，同时还设计了按钮，如下图所示。

《工业网络与组态技术》试题及标准答案

第1页共2页第2页共2页《工业网络与组态技术》试题(适用于机械类专业学生，闭卷考试，时间120分钟)MCGS中，脚本程序有哪些语言要素，有哪些基本语句？电动机正反转控制是工农业生产中广泛使用的电动机控制技术。

请设计一套组态控制系统，并叙述设计步骤。

一、简答题（共 2 题，每题25分，共50分）二、项目设计题（共1 题，每题50 分，共50 分）第3页共4页第 4页共4页······························密···················封·····················线·······························《工业网络与组态技术》标准答案与评分标准(B)一、简答题（共2题，每题25分，共50分）1、脚本程序是组态软件中的一种内置编程语言引擎。

工业控制组态软件及应用课程复习题

工业控制组态软件及应用课程复习题一、填空题（单选题）1、组态王软件是一种通用的工业（ A）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

（A）监控（B）过程（C）管理（D）应用答案A2、当（B）打开时，工具箱自动显示。

工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。

（A）监控（B）画面（C）软件（D）应用答案B3、（ C ）连接是使被连接对象根据条件表达式的值而显示或隐含。

（A）动画（B）画面（C）隐含（D）变量答案C4、缩放连接是使被连接对象的大小随连接（ C）的值而变化。

（A）隐含（B）动画（C）变量（D）过程答案C5、旋转连接是使对象在画面中的（ C）随连接表达式的值而旋转。

（A）表达式（B）画面（C）位置（D）旋转答案C6、命令语言的格式类似( C )的格式，工程人员可以利用其来增强应用程序的灵活性。

（A）汇编语言（B）VB （C）C语言（D）basco 答案C7、数据报表是反应生产过程中的（ C）、运行状态等，并对数据进行记录、统计的一种重要工具，是生产过程必不可少的一个重要环节。

（A）动画连接（B）软件隐含（C）过程数据（D）basco表达式答案C8、ReportSetHistData2 函数可从组态王记录的（ B）中按指定的起始时间和时间间隔查询指定变量数据。

（A）实时库（B）历史库（C）过程数据（D）basco表达式答案B二、填空题（多选题）1、组态王软件结构由（开发系统）、（工程浏览器）及（运行系统）三部分构成。

（A）开发系统（B）工程浏览器（C）运行系统（D）工程管理器答案ABC2、组态王把那些需要与之交换数据的（硬件设备）或（外部软件）都作为外部设备使用。

（A）软件程序（B）通讯连接（C）硬件设备（D）外部软件答案CD 3、所谓“动画连接”就是建立（画面的图素）与（数据库变量）的对应关系。

组态软件理论复习题

组态软件理论复习题一、填空题（单选题）1、在实际工程中将此命令写入：工程浏览器〉（）〉应用程序命令语言〉退出时中，即系统退出后断开与数据库的连接。

（A）工程开发（B）历史库（C）命令语言（D）工程运行2、为了保证运行系统的安全运行，对画面上的（）设置了访问权限，同时给操作者分配了访问优先级和安全区，只有操作者的优先级大于对象的优先级且操作者的安全区在对象的安全区内时才可访问，否则不能访问画面中的图形对象。

（A）数据库的连接（B）图形对象（C）命令语言（D）工程浏览3、在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个（）上的站点并启动该网。

（A）数据库的连接（B）图形对象（C）局域网（D）工程浏览4、IO服务器：负责进行（）的站点。

如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。

（A）数据库的连接（B）数据采集（C）TCP/IP （D）客户端5、登录服务器：登录服务器负责（）用户登录的校验。

在网络中只可以配置一个登录服务器。

（A）局域网（B）数据采集（C）网络中（D）客户端6、客户端：某个站点被指定为客户后可以访问其指定的（）。

一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户。

（A）局域网（B）服务器（C）网络中（D）客户端7、组态王6.53提供了For Internet应用版本——组态王（）版，支持Internet/Intranet访问。

（A）嵌入版（B）电力版（C）通用版（D）WEB8、组态王WEB功能采用（）结构，客户可以随时随地通过Internet/Intranet 实现远程监控。

（A）B/S （B）C/S （C）TCP/IP （D）PCZ9、IE端需要安装Microsoft Internet Explore 5.0以上或者Netscape 3.5以上的浏览器以及（）插件（第一次浏览组态王画面时会自动下载并安装并保留在系统上）。

力控工业组态练习题(有答案)知识分享

力控工业组态练习题(有答案)4定义变量时，选择“安全级别”有什么作用？此项用于设置对变量的安全级别。

有四个级别可选："操作工级"、"班长级"、"工程师级"、"系统管理员级"，四个级别的优选权依次升高，系统管理员为最高级别。

5定义变量时，选择记录或不记录分别有什么作用？该选项用于记录运行系统View中，对该变量的操作过程。

如果选择不记录，就看不到对变量的操作过程。

如果选择"记录"，在运行过程中，激活"特殊功能[F]/事件记录显示" 命令，点击"过程操作 "按钮就可以看到针对该变量的操作过程。

6PcAuto3.62中有哪几种变量？它们的作用域如何？变量类别决定了变量的作用域及数据来源。

例如，如果要在界面中显示、操作数据库中的数据时，就需要使用数据库型变量。

力控支持的变量有：窗口中间变量、中间变量、数据库变量、间接变量和系统变量。

窗口中间变量作用域限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。

窗口中间变量是一种中间临时变量，它没有自己的数据源，通常用作一个窗口内动作控制的局部变量、局部计算变量或用于保存临时结果。

中间变量的作用域范围为整个应用程序，不限于单个窗口。

一个中间变量，在所有窗口中均可引用。

即在对某一窗口的控制中，对中间变量的修改将对其它引用此中间变量的窗口的控制产生影响。

窗口中间变量是一种中间临时变量，它没有自己的数据源。

中间变量适于作为整个应用程序动作控制的全局性变量、需要全局引用的计算变量或用于保存临时结果。

当要在界面上显示处理数据库中的数据时，需要使用数据库变量。

一个数据库变量对应数据库中的一个点参数。

数据库变量的作用域为整个应用程序。

上述三种变量按照数据类型可以分为：实型变量、整型变量、离散型变量、字符型变量。

组态软件应用考试题库

组态软件应用考试题库一、选择题（每题2分，共20分）1. 组态软件的主要功能是什么？A. 系统编程B. 数据库管理C. 工业自动化控制D. 网络通信2. 下列哪项不是组态软件的基本特性？A. 可配置性B. 可扩展性C. 唯一性D. 可维护性3. 在组态软件中，设备的模拟通常使用什么？A. 硬件B. 软件插件C. 网络协议D. 操作系统4. 组态软件中，用于数据采集的组件通常被称为什么？A. 驱动器B. 标签C. 变量D. 模块5. 组态软件的实时数据库主要用于存储什么？A. 历史数据B. 实时数据C. 用户信息D. 系统日志6. 组态软件中，用于显示设备状态的图形组件通常被称为什么？A. 仪表盘B. 指示灯C. 趋势图D. 按钮7. 下列哪项不是组态软件的常见功能？A. 报警管理B. 报表生成C. 硬件维护D. 事件记录8. 组态软件中，用于控制设备运行的逻辑通常使用什么？A. 脚本B. 公式C. 程序D. 算法9. 在组态软件中，用于设置设备参数的界面通常被称为什么？A. 配置界面B. 控制面板C. 属性窗口D. 参数设置10. 组态软件中的用户权限管理主要用于什么？A. 保护数据安全B. 提高系统性能C. 优化用户界面D. 增加软件功能二、填空题（每空2分，共20分）11. 组态软件的_________功能允许用户根据需求定制界面和功能。

12. 组态软件的_________功能可以实时监控设备状态和数据。

13. 组态软件中的_________是用于存储和处理实时数据的核心组件。

14. 在组态软件中，_________是用于控制设备操作的逻辑单元。

15. 组态软件的_________功能可以帮助用户快速定位和解决问题。

16. 组态软件的_________功能可以生成设备运行的统计报告。

17. 组态软件的_________功能可以记录设备运行过程中的重要事件。

18. 组态软件的_________功能可以对用户进行权限分配和管理。

工业监控组态练习题

定义变量时，选择“安全级别”有什么作用？此项用于设置对变量的安全级别。

有四个级别可选："操作工级"、"班长级"、"工程师级"、"系统管理员级"，四个级别的优选权依次升高，系统管理员为最高级别。

设置了安全级别的变量在运行系统的View中，只有不低于此级别的用户可对变量值进行修改。

定义变量时，选择记录或不记录分别有什么作用？该选项用于记录运行系统View中，对该变量的操作过程。

如果选择不记录，就看不到对变量的操作过程。

如果选择"记录"，在运行过程中，激活"特殊功能[F]/事件记录显示" 命令，点击"过程操作 "按钮就可以看到针对该变量的操作过程。

PcAuto3.62中有哪几种变量？它们的作用域如何？变量类别决定了变量的作用域及数据来源。

力控支持的变量有：窗口中间变量、中间变量、数据库变量、系统变量、（间接变量）。

窗口中间变量作用域限于应用程序的一个窗口。

中间变量的作用域范围为整个应用程序。

数据库变量的作用域为整个应用程序。

系统变量的作用域为整个应用程序。

间接变量的作用域为代换的变量的作用域。

什么是动画连接？动画连接是指将画面中的图形对象与变量或表达式建立对应关系。

建立了动画连接后，在图形界面运行环境下，图形对象根据变量或表达式的数据变化，改变颜色、大小等外观条件。

组和单元有何异同？相同点：组和单元都可以由两个或两个以上的简单图形对象构成。

不同点：1、组作为整体操作，可改变尺寸，对组可以定义动画连接；2、单元的尺寸不能改变，组成单元的各个简单图形对象可以分别组态动画连接；3、单元还可以由简单图形对象和复杂图形对象构成，这时简单图形对象和复杂图形对象之间形成了“单元连接关系”。

哪些动画连接可以设置安全区？拖动、窗口显示、左键动作、右键菜单、信息显示、数值输入等。

“禁止”动画连接作用？当对某个图形对象组态了“禁止”动画连接后，如“禁止”条件满足，则对该图形对象组态的其他写操作的动画连接将被禁止。

《工业组态软件》练习题

一、创立过程画面1.创立一个单用户项目。

2.按下列图 1 创立过程画面。

3. 控制要求：（ 1）输入泵 A/B 的工作条件：①进料阀已翻开；②出料阀已翻开；③混淆罐未满；④排放阀封闭；⑤紧迫停止未动作。

（2）搅拌电动机 M 的工作条件：①混淆罐未空；②排放阀封闭；③紧迫停止未动作。

（3）排放阀 V 的工作条件：①搅拌电动机 M 停止工作；②紧迫停止未动作。

图 1过程画面二、组态过程变量按下表组态过程变量。

优选文库变量名称变量种类变量参数说明A_Start二进制变量成分 A 泵启动B_Start二进制变量成分 B 泵启动M_Start二进制变量搅拌机 M 启动V_Start二进制变量排放阀 V 启动CRT_ DATA二进制变量启动CRT_ Local二进制变量CRT/Local 运转方式TANK_LEVEL有符号 16 位数DB10.DW2液位高度A_RUN_STOP_LT二进制变量 A 泵运转指示B_RUN_STOP_LT二进制变量 B 泵运转指示M_RUN_STOP_LT二进制变量搅拌机 M 运转指示V_RUN_STOP_LT二进制变量排放阀 V 翻开指示InA_Iv_Open二进制变量E0.1成分 A 进料阀翻开InA_FIv_Open二进制变量E0.2成分 A 出料阀翻开InB_Iv_Open二进制变量E1.1成分 B 进料阀翻开InB_FIv_Open二进制变量E1.2成分 B 出料阀翻开三、组态过程值归档要求：用趋向图对液位高度变量进行归档，如图 2 所示，归档名称：Tank_Level。

图 2 Tank_Leve 变量归档图--2优选文库四、成立 WinCC 与 S7 PLC 的通信，组态PLC 控制系统1.启动 STEP 7，并下载项目到 PLCSIM 仿真器中，增添输入和输出模块，运转项目。

2.成立 WinCC 与 PLC 通信。

（1）增添驱动程序；（2）设置通信参数。

五、运转测试要求：（1）主画面运转正确；（2）趋向画面运转正确。

组态软件理论复习题

组态软件理论复习题一、填空题（单选题）1、在实际工程中将此命令写入：工程浏览器〉（）〉应用程序命令语言〉退出时中，即系统退出后断开与数据库的连接。

（A）工程开发（B）历史库（C）命令语言（D）工程运行2、为了保证运行系统的安全运行，对画面上的（）设置了访问权限，同时给操作者分配了访问优先级和安全区，只有操作者的优先级大于对象的优先级且操作者的安全区在对象的安全区内时才可访问，否则不能访问画面中的图形对象。

（A）数据库的连接（B）图形对象（C）命令语言（D）工程浏览3、在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个（）上的站点并启动该网。

（A）数据库的连接（B）图形对象（C）局域网（D）工程浏览4、IO服务器：负责进行（）的站点。

如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。

（A）数据库的连接（B）数据采集（C）TCP/IP （D）客户端5、登录服务器：登录服务器负责（）用户登录的校验。

在网络中只可以配置一个登录服务器。

（A）局域网（B）数据采集（C）网络中（D）客户端6、客户端：某个站点被指定为客户后可以访问其指定的（）。

一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户。

（A）局域网（B）服务器（C）网络中（D）客户端7、组态王6.53提供了For Internet应用版本——组态王（）版，支持Internet/Intranet访问。

（A）嵌入版（B）电力版（C）通用版（D）WEB8、组态王WEB功能采用（）结构，客户可以随时随地通过Internet/Intranet 实现远程监控。

（A）B/S （B）C/S （C）TCP/IP （D）PCZ9、IE端需要安装Microsoft Internet Explore 5.0以上或者Netscape 3.5以上的浏览器以及（）插件（第一次浏览组态王画面时会自动下载并安装并保留在系统上）。
