第三章 数控加工中工件的定位与装夹
数控加工工艺判断题
3. 数控加工工艺3.1工件的定位、装夹，加工基准的选择（√）．工件在夹具中或机床上定位时，据以确定加工表面与机床刀具的相对位置的表面（平面或曲面）称为定位基准。
（×）．无论在普通机床或数控机床上加工，首先要分析加工基准。
根据基准的作用不同，我们常把基准分为设计基准、工艺基准、粗基准、辅助精基准。
（×）．粗基准在各道工序中使用时都应认真分析，选择最佳方案。
（√）．毛坯上增加的工艺凸台是为了便于装夹。
（√）当工件的定位基准与工序基准重合时，可以防止基准不符误差的产生。
（×）．用来加强工件的安装刚度而不能限制工件自由度的支承称为基本支承。
3.2刀具的合理选择、安装和调整（×）．模具铣刀就是立铣刀。
（√）模具铣刀是由立铣刀发展而成。
（√）．在用立铣刀切削平面轮廓时，对于外轮廓铣刀半径应小于轮廓的最小曲率半径。
（×）．在用立铣刀切削平面轮廓时，对于内轮廓铣刀半径应大于轮廓的最小曲率半径。
（×）．数控加工首先编制好程序，然后根据程序选择合适的刀具进行加工。
（√）．若普通机床上的一把刀只能加工一个尺寸的孔，而在数控机床这把刀可加工尺寸不同的无数个孔。
(√) ．加工中心上使用的刀具有重量限制。
（√）．数控机床对刀具的要求是高的耐用度、高的交换精度和快的交换速度。
（√）．自动换刀装置的形式有回转刀架换刀、更换主轴换刀、更换主轴箱换刀、带刀库的自动换刀系统。
(√)．主轴准停的目的之一是为了让镗孔后能够退刀。
3.3加工路线的确定以及与加工精度的关系（×）．数控机床和普通机床一样都是通过刀具切削完成对零件毛坯的加工，因此二者的工艺路线是相同的。
（√）．由于数控铣削加工零件时，加工过程是自动的，所以选择毛坯余量时，要考虑充足的余量和尽可能的均匀。
（√）．刀具相对于工件的运动轨迹和方向称加工路线。
（√）．为保证凸轮的工作表面有较好的表面质量，对外凸轮廓，按顺时针方向铣削，对内凹轮廓按逆时针方向铣削。
数控加工工艺试题
数控加工工艺习题册徐宏海主编中央广播电视大学出版社第1章数控加工的切削基础一、单项选择题1、切削脆性金属材料时，材料的塑性很小，在刀具前角较小、切削厚度较大的情况下，容易产生（）。
（A）带状切屑（B）挤裂切屑（C）单元切屑(D) 崩碎切屑2、切削用量是指（）。
（A）切削速度（B）进给量（C）切削深度（D）三者都是3、切削用量选择的一般顺序是（）。
（A）a p-f-v c（B）a p- v c -f（C）v c -f-a p（D）f-a p- v c4、确定外圆车刀主后刀面的空间位置的角度有（）。
（A）γo和αo（B）αo和K r′ （C）K r和αo（D）λs和K r′5、分析切削层变形规律时，通常把切削刃作用部位的金属划分为（）变形区。
（A）二个（B）四个（C）三个（D）五个6、在切削平面内测量的车刀角度是（）。
（A）前角（B）后角（C）楔角（D）刃倾角7、车削用量的选择原则是：粗车时，一般（），最后确定一个合适的切削速度v。
（A）应首先选择尽可能大的吃刀量ap，其次选择较大的进给量f；（B）应首先选择尽可能小的吃刀量ap，其次选择较大的进给量f；（C）应首先选择尽可能大的吃刀量ap，其次选择较小的进给量f；（D）应首先选择尽可能小的吃刀量ap，其次选择较小的进给量f。
8、车削时的切削热大部分由（）传散出去。
（A）刀具（B）工件（C）切屑（D）空气9、切削用量三要素对刀具耐用度的影响程度为（）（A）背吃刀量最大，进给量次之，切削速度最小；（B）进给量最大，背吃刀量次之，切削速度最小；（C）切削速度最大，进给量次之，背吃刀量最小；（D）切削速度最大，背吃刀量次之，进给量最小；10、粗车细长轴外圆时，刀尖的安装位置应（），目的是增加阻尼作用。
（A）比轴中心稍高一些（B）与轴中心线等高（C）比轴中心略低一些（D）与轴中心线高度无关11、数控编程时，通常用F指令表示刀具与工件的相对运动速度，其大小为（）。
工件在数控机床上的定位与装夹
精基准的选择
Ø 在实际生产中,经常使用的统1基准形式有： 1 轴类零件常使用两顶尖孔作统1基准； 2 箱体类零件常使用1面两孔 1个较大的平面和两个距离较
远的销孔 作统1基准； 3 盘套类零件常使用止口面 1端面和1短圆孔 作统1基准； 4 套类零件用1长孔和1止推面作统1基准
Ø 采用统1基准原则好处： 1 有利于保证各加工表面之间的位置精度； 2 可以简化夹具设计,减少工件搬动和翻转次数
a）
b）
c）
图5-2 粗基准选择比较
粗基准的选择
工序1
工序1
工序2
工序2
图5-3 床身粗基准选择比较
重要表面原则
为保证重要表面的加工余量均匀,应选择重要加 工面为粗基准
精基准的选择原则
应保证加工精度和工件安装方便可靠
基准重合原则 基准统1原则 自为基准原则
选用设计基准作为定位基准,避免因基 准不重合带来的误差
课堂讨论
数控车床的装夹找正
Ø 打表找正 通过调整卡爪,使得工件坐标系 的Z轴与数控车床的主轴回转中心轴线重合
Ø 单件的偏心工件 Ø 使用3爪自动定心卡盘装夹较长的工件 Ø 3爪自动定心卡盘的精度不高
7、数控铣床的装夹
通用夹具的选用
平口钳分固定侧与活动侧,固定侧与底面 作为定位面,活动侧用于夹紧
选择平整、光洁、面积大、无飞边毛刺和浇 冒口的表面以便定位准确、夹紧可靠
作为粗基准的表面粗糙且不规则,多次使用 无法保证各加工表面的位置精度
粗基准的选择
◆保证相互位置要求原则——如果首先要求保证工件上加 工面与不加工面的相互位置要求,则应以不加工面作为粗基 准 ◆余量均匀分配原则——如果首先要求保证工件某重要表 面加工余量均匀时,应选择该表面的毛坯面作为粗基准
第三章机床夹具第一讲
其它装置或元件：定向键、操作件、分度装置、靠 模装置、上下料装置、平衡块等，以及标准化了的其 它联接元件； 夹具体： 用于连接或固定夹具上各元件及装置，使 其成为一个整体的基础件。它与机床有关部件进行连 接、对定，使夹具相对机床具有确定的位置。如图31中的夹具体7。
机床夹具
三、 机床夹具的组成
定位元件：用于确定工件在夹具中的位置； 如图3-1中的定位销6 。 夹紧装置：在切削时使工件在夹具中保持既 定位置并夹紧工件。如图 3-1 中的螺母 5 和开口 垫圈4。 联接元件（连接元件）： 使夹具与机床相连接的元件，保证机床与夹 具之间的相互位置关系。
机床夹具
机床夹具
第一节 机床夹具的作用、分类及组成 机床夹具是机械加工工艺系统的一个重要组成部 分。夹具是一种装夹工件的工艺装备，它广泛地应用 于机械制造过程的切削加工、热处理、装配、焊接和 检测等工艺过程中。 为保证工件某工序的加工要求，必须使工件在机 床上相对刀具的切削或成形运动处于准确的相对位置。 在金属切削机床上使用的夹具统称为机床夹具。在现 代生产中，机床夹具是一种不可缺少的工艺装备，它 直接影响着工件加工的精度、劳动生产率和产品的制 造成本等。
1、按夹具的通用特性分类
组合夹具 —— 组合夹具是指按零件的加工要求， 由一套事先制造好的标准元件和部件组装而成的 夹具。由专业厂家制造，其特点是灵活多变，制 造周期短、元件能反复使用，特别适用于新产品 的试制和单件小批生产。 随行夹具 —— 随行夹具是一种在自动线上使用 的夹具。该夹具既要起到装夹工件的作用，又要 与工件成为一体沿着自动线从一个工位移到下一 个工位，进行不同工序的加工。
数控加工中工件的定位与装夹策略研究
数控加工中工件的定位与装夹策略研究摘要：通过分析定位与装夹在数控加工过程中所起的作用,提出了选择定位与装夹的一些原则性工艺常识,同时,通过对几种典型的装夹方式进行分析，不同的装夹方式适用于不同结构、不同精度要求的工件，对工件在加工过程中如何选择合适的定位与装夹方案进行了深入的研究。
关键词：数控加工；工件定位；装夹策略在数控加工中，准确定位是保证工件加工精度和一致性的关键因素之一。
随着现代科学技术的不断进步，新工艺、新技术、新材料都在发展，各种先进的刀具、数控加工设备、刀路仿真软件不断涌现，机械加工设计各类型零件，为了满足不同的应用场景，复杂结构及精度要求高的工件用不同的工艺方法都能被加工出来，但是工艺人员在制定工件的加工工艺路线时，操作人员在加工工件前，首先第一步考虑的就是根据工件特征选择合理的定位和装夹方式，工件装夹的不合理会引起机床的振动或加工尺寸出现偏差，如果是刚性不好的工件可能在加工过程中发生变形，造成不必要的加工事故。
可见，合理的装夹和定位方法对于产品质量、加工效率及操作人员的可操作性，都有很大影响。
1、工件的定位在数控加工中，工件的准确定位对于保证加工质量和精度至关重要。
数控机床通常使用夹具和基准面等工具来实现工件的准确定位。
以下是一些常见的工件定位方法。
（1）夹具定位：使用专门设计的夹具将工件固定在数控机床上。
夹具通常包括夹具座、夹爪、夹紧螺母等部件，可以通过机械力将工件夹紧在合适的位置。
夹具的设计应考虑到工件的形状、尺寸和特殊要求。
（2）基准面定位：基准面是指工件上的一个平整、规定位置的表面，用于与夹具或机床上的其他表面对位。
数控机床通过识别和参考工件上的基准面，确定工件的位置。
（3）边缘定位：使用工件的边缘或特定的几何特征进行定位。
这可以通过感应器或视觉系统检测工件的边缘，使数控机床能够准确地定位工件。
（4）坐标定位：通过数控系统中的坐标系，将工件的具体位置定义为数学坐标。
这样，机床就可以根据预定的坐标精确定位工件，并执行相应的加工操作。

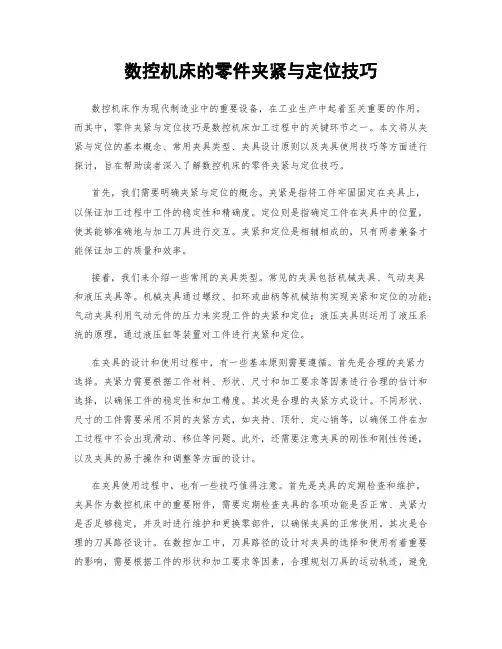

数控机床的零件夹紧与定位技巧
数控机床的零件夹紧与定位技巧数控机床作为现代制造业中的重要设备，在工业生产中起着至关重要的作用。
而其中，零件夹紧与定位技巧是数控机床加工过程中的关键环节之一。
本文将从夹紧与定位的基本概念、常用夹具类型、夹具设计原则以及夹具使用技巧等方面进行探讨，旨在帮助读者深入了解数控机床的零件夹紧与定位技巧。
首先，我们需要明确夹紧与定位的概念。
夹紧是指将工件牢固固定在夹具上，以保证加工过程中工件的稳定性和精确度。
定位则是指确定工件在夹具中的位置，使其能够准确地与加工刀具进行交互。
夹紧和定位是相辅相成的，只有两者兼备才能保证加工的质量和效率。
接着，我们来介绍一些常用的夹具类型。
常见的夹具包括机械夹具、气动夹具和液压夹具等。
机械夹具通过螺纹、扣环或曲柄等机械结构实现夹紧和定位的功能；气动夹具利用气动元件的压力来实现工件的夹紧和定位；液压夹具则运用了液压系统的原理，通过液压缸等装置对工件进行夹紧和定位。
在夹具的设计和使用过程中，有一些基本原则需要遵循。
首先是合理的夹紧力选择。
夹紧力需要根据工件材料、形状、尺寸和加工要求等因素进行合理的估计和选择，以确保工件的稳定性和加工精度。
其次是合理的夹紧方式设计。
不同形状、尺寸的工件需要采用不同的夹紧方式，如夹持、顶针、定心销等，以确保工件在加工过程中不会出现滑动、移位等问题。
此外，还需要注意夹具的刚性和刚性传递，以及夹具的易于操作和调整等方面的设计。
在夹具使用过程中，也有一些技巧值得注意。
首先是夹具的定期检查和维护。
夹具作为数控机床中的重要附件，需要定期检查夹具的各项功能是否正常、夹紧力是否足够稳定，并及时进行维护和更换零部件，以确保夹具的正常使用。
其次是合理的刀具路径设计。
在数控加工中，刀具路径的设计对夹具的选择和使用有着重要的影响，需要根据工件的形状和加工要求等因素，合理规划刀具的运动轨迹，避免因刀具干涉夹具而影响加工质量。
此外，还可以运用一些辅助夹具和夹块等装置，来提高零件的夹紧和定位精度。
数控加工工艺试题答案
数控加工工艺与刀具本试卷出题类型及分值分配一、选择题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填在括号内。
每小题1分，共15分）二、判断题（正确的请在后面的括号内打“√”，错误的请在后面的括号内打“×”。
每小题1分，共15分）三、填空题（请将正确答案填写在横线上。
每空1分，共30分）四、简答题（每小题5分，共25分）五、典型零件工艺分析（一题，共15分）第1章数控加工工艺基础一、单项选择题1、零件的机械加工精度主要包括（ D ）。
（A）机床精度、几何形状精度、相对位置精度（B）尺寸精度、几何形状精度、装夹精度（C）尺寸精度、定位精度、相对位置精度（D）尺寸精度、几何形状精度、相对位置精度2、制订加工方案的一般原则为先粗后精、先近后远、先内后外，程序段最少，（ A ）及特殊情况特殊处理。
（A）走刀路线最短（B）将复杂轮廓简化成简单轮廓（C）将手工编程改成自动编程（D）将空间曲线转化为平面曲线3、换刀点是指在编制数控程序时，相对于机床固定参考点而设置的一个自动换刀的位置，它一般不能设置在（ A ）。
（A）加工零件上（B）程序原点上（C）机床固定参考点上（D）浮动原点上4、加工精度高、（ B ）、自动化程度高，劳动强度低、生产效率高等是数控机床加工的特点。
（A）加工轮廓简单、生产批量又特别大的零件（B）对加工对象的适应性强（C）装夹困难或必须依靠人工找正、定位才能保证其加工精度的单件零件（D）适于加工余量特别大、质及余量都不均匀的坯件5、在数控加工中，（ D ）相对于工件运动的轨迹称为进给路线，进给路线不仅包括了加工内容，也反映出加工顺序，是编程的依据之一。
（A）刀具原点（B）刀具（C）刀具刀尖点（D）刀具刀位点6、下列叙述中（ B ），不属于确定加工路线时应遵循的原则。
（A）加工路线应保证被加工零件的精度和表面粗糙度（B）使数值计算简单，以减少编程工作量（C）应使加工路线最短，这样既可以减少程序短，又可以减少空刀时间（D）对于既有铣面又有镗孔的零件，可先铣面后镗孔7、尺寸链按功能分为设计尺寸链和（ D ）。
国家开放大学电大《数控加工工艺》习题及答案
第3章数控加工中工件的定位与装夹作业答案思考与练习题1、车削薄壁零件如何夹紧工件？答：轴向夹紧或增加夹紧力作用点面积。
2、确定工件在夹具中应限制自由度数目的依据是什么？答：根据工件加工精度要求。
3、试简述定位与夹紧之间的关系。
答：任务不同，定位使加工前工件在机床上占有正确的位置，而夹紧则使工件在加工过程中始终保持在原先确定的位置上。
两者相辅相成，缺一不可。
4、采用夹具装夹工件有何优点？答：a. 易于保证工件的加工精度。
b. 使用夹具可改变和扩大原机床的功能，实现“一机多用”。
c. 使用夹具后，不仅省去划线找正等辅助时间，而且有时还可采用高效率的多件、多位、机动夹紧装置，缩短辅助时间，从而大大提高劳动生产率。
d. 用夹具装夹工件方便、省力、安全。
e. 在批量生产中使用夹具时，由于劳动生产率的提高和允许使用技术等级较低的工人操作，故可明显地降低生产成本。
5、当基准重合原则和基准统一原则发生矛盾时，怎么解决？答：以保证工件加工精度为原则，若采用统一定位基准能够保证加工表面的尺寸精度，则应遵循基准统一原则；若不能保证尺寸精度，则应遵循基准重合原则，以免使工序尺寸的实际公差值减小，增加加工难度。
6、什么情况下才需要计算定位误差？答：用夹具装夹、调整法加工一批工件的条件下，基准不重合时，需要计算定位误差。
若采用试切法加工，不存在定位误差，因而也不需要计算定位误差。
7、如何理解定位面与定位基准的区别？答：工件在夹具中的位置是以其定位基面与定位元件的相互接触（配合）来确定的，工件以平面定位时，定位面就是定位基准；工件以内、外圆柱面定位时，定位面是内、外圆柱面，而定位基准则是中心线。
8、车床上装夹轴类零件时，如何找正？答：工件外圆上选择相距较远的两点，用百分表找正。
模拟自测题一、单项选择题1、过定位是指定位时，工件的同一（B）被多个定位元件重复限制的定位方式。
（A）平面（B）自由度（C）圆柱面（D）方向2、若工件采取一面两销定位，限制的自由度数目为（ A ）（A）六个（B）二个（C）三个（D）四个3、在磨一个轴套时，先以内孔为基准磨外圆，再以外圆为基准磨内孔，这是遵循（ D ）的原则。
数控机床夹具的组成与作用
❖
图
❖ 2．夹紧力作用点的确定
❖ ①、概念；
❖ 选择作用点的问题是指在夹紧方向已定的情况 下，确定夹紧力作用点的位置和数目。
❖ ②、依据原则：
❖ （1）夹紧力作用点应落在支承元件上或几个支 承元在工件刚性好的部位上
。
图
❖ （3）夹紧力作用点应尽可能靠近被加工表面，
❖ C、花盘
❖ 2．数控铣床夹具
图
❖ 特点：
❖ 装夹方便，应用广泛，适于装夹形状规则的小 型工件
❖ 3．加工中心夹具
❖ 数控回转工作台是各类数控铣床和加工中心的 理想配套附件
尺寸和位置所采用的基准，称为工序基准。 ❖ 注意：序基准应当尽量与设计基准相重合 ❖ (3) 测量基准 （图b） ❖ 概念：件测量时所采用的基准，称为测量基准 ❖ (4) 装配基准 （图b） ❖ 概念：装配时用以确定零件在机器中位置的基
准，称为装配基准。
3.1.3 机床夹具的组成和作用
❖ 1．机床夹具在机械加工中的作用
❖ ③、通用夹具 的种类：
❖ 1．数控车床夹具
❖ 数控车床夹具分类：
❖ A、三爪自定心卡盘
图
❖ 优点：可自动定心，装夹方便，应用较广，
❖ 缺点：夹紧力较小，不便于夹持外形不规则的工 件
❖ B、四爪单动卡盘
图
❖ 特点：四个爪都可单独移动，安装工件时需找正 ，夹紧力大，适用于装夹毛坯及截面形状不规则 和不对称的较重、较大的工件。
作不方便。 ❖ 增力比、行程大小和自锁条件是相互制约的 图
❖ 2．螺旋夹紧机构
图
❖ 工作特点：
❖ (1) 自锁性能好
❖ (2) 增力比大(i≈75)
❖ (3) 夹紧行程调节范围大
工件在数控机床上的装夹
如图3—3所示，工件在空间具有六个自由度，即沿X、Y、Z三个直角坐标轴方向的移动自由度 、 、 和绕这三个坐标轴的转动自由度 、 、 。因此，要完全确定工件的位置，就需要按一定的要求布置六个支承点（即定位元件）来限制工件的六个自由度，其中每一个支承点限制相应的一个自由度。这就是工件定位的“六点定位原理”。
1.直接找正装夹（如图3—1）
此法是在毛坯上先画出中心线、对称线及各待加工表面的加工线，然后按照划好的线找正工件在机床上的位置。对于形状复杂的工件，常常需要经过几次划线。由于划线既费时，又需要技术水平高的划线工，划线找正的定位精度也不高，所以划线找正装夹只用在批量不大，形状复杂笨重的工件，或毛坯的尺寸公差很大，也无法采用夹具装夹的工件。
按驱动夹具工作的动力源分类 可分为手动夹具、气动夹具、液压夹具、电动夹具、磁力夹具、真空夹具和自夹紧夹具（靠切削力本身夹紧）等
3．2 机床夹具概述
自动夹具 是指具有自动上、下料机构的专用夹具
04
可调夹具 是指加工完一种工件后，通过调整或更换个别元件就能装夹另外一种工件的夹具，主要用于加工形状相似、尺寸相近的工件。它兼有通用夹具和专用夹具的优点，多用于中小批量生产。
定位与夹紧的任务是不同的，两者不能互相取代。若认为工件被夹紧后，其位置不能动了，所以自由度都已限制了，这种理解是错误的。
3．4 定位基准的选择
3．4．1 基准及其分类 1.设计基准
基准，就是零件上用来确定其它点、线、面的位置所依据的点、线、面。根据基准功用不同，分为设计基准和工艺基准两大类。 设计基准是在零件设计图纸上用来确定其它点、线、面的位置的基准。
通用夹具 是指已经标准化、无需调整或稍加调整就可以用来装夹不同工件的夹具。这类夹具作为机床附件，由专门工厂制造供应，主要用于单件、小批生产。
数控机床工件的定位和夹紧
3.2 工件的定位
2．六点定位原则 在机械加工中，要完全确定工件在夹具中的正确位置，必须 用六个相应的支承点来限制工件的六个自由图3-3 工件的6点定位
3.2 工件的定位
3．定位与夹紧的关系
定位与夹紧的任务是不同的，夹紧不能取代定位。若认为工 件被夹紧，位置不能动，工件的自由度都已限制，这种理解是错 误的。另一方面，若认为工件在夹紧前仍可在定位元件的反方向 有运动的可能，因而自由度并未限制，位置也不确定，这种理解 也是错误的。夹紧的作用是使工件不离开各个定位元件。
（2）可调支承。可调支承的顶端位置可以在一定的范围内调 整。如图3-10所示为几种常用的可调支承典型结构。
1－可调支承螺钉；2－螺母 图3-10 几种常见可调支承
3.3 工件方式及定位元件
（3）自位支承。自位支承是一种支承本身可随工件定位表面 位置的变化而自动与之相适应的一种定位支承。如图3-11所示是几 种常见的自位支承结构。
此外，按使用机床类型可分为车床夹具、铣床夹具、钻床夹 具、镗床夹具、磨床夹具、齿轮机床夹具和其他机床夹具等。按 驱动夹具工作的动力源可分为气动夹具、液压夹具、气液夹具、 电动夹具、磁力夹具和真空夹具等。
3.1 机床夹具概述
四、机床夹具的组成
机床夹具通常由定位元件、夹紧装置、安装连接元件、导向 元件、对刀元件和夹具体等几个部分组成，如图3-1所示。
1．夹紧力的方向 （1）夹紧力的方向应朝向主要定位基面。 如图3-24(a)所示。
图3-24夹紧力方向示意
3.4 工件的夹紧
(2) 夹紧力的方向应有利于减小夹紧力。如图3-25所示为工件 在夹具中加工时常见的几种受力情况。显然，图3-25(a)为最合理， 如图3-25(f)情况为最差。
工件的装夹与定位
工件的装夹与定位一、工件的装夹在机床上加工工件时，为使工件在该工序所加工表面能达到规定的尺寸与形位公差要求，在开动机床进行加工之前，必需使工件在夹紧之前就相对于机床占有某一正确的位置，此过程称为定位。
工件在定位之后还不肯定能承受外力的作用，为了使工件在加工过程中总能保持其正确位置，还必需把它压紧，此过程称为夹紧。
工件的装夹过程是定位过程和夹紧过程的综合。
定位的任务是使工件相对于机床占有某一正确的位置，夹紧的任务则是保持工件的定位位置不变。
定位过程与夹紧过程都可能使工件偏离所要求的正确位置而产生定位误差与夹紧误差。
定位误差与夹紧误差之和称为装夹误差。
工件装夹有找正装夹和夹具装夹两种方式。
找正装夹又可分为直接找正装夹和划线找正装夹。
1.直接找正装夹用划针、千分表直接按工件表面找正工件的位置并夹紧，称为直接找正装夹。
直接找正装夹效率低，对操作工人技术水平要求高，但如用精密检具细心找正，可以获得很高的定位精度(0.010~0.005mm)，多用于单件小批生产或装夹精度要求特殊高的场合。
2.画线找正装夹依据零件图要求在工件上划出中心线、对称线和待加工面的轮廓线、找正线，然后按找正线找正工件在机床上的位置并夹紧，这种装夹方法称为划线找正装夹。
与直接找正装夹方法相比，划线找正方法增加了一道技术水平要求高且费工费事的划线工序，生产效率低；此外，由于所划线条自身就有肯定宽度，故其找正误差大(0.2~0.5mm)。
划线找正装夹方法多用于单件小批生产中难以用直接找正方法装夹的外形较为简单的铸件或锻件。
3. 夹具装夹产量较大时，无论是划线找正装夹，还是直接找正装夹，均不能滿足生产率要求。
这时，一般均须用夹具来装夹工件。
夹具事先按肯定要求安装在机床上，工件按要求装夹在夹具上，不需找正就可进行加工。
