二位四通电磁换向阀工作原理

二位四通电磁换向阀工作原理1. 电磁换向阀的概述电磁换向阀是一种常用的控制元件，广泛应用于工业自动化领域。

它通过改变阀内的流体通道，实现对流体介质的控制，如流量、压力、方向等。

二位四通电磁换向阀是电磁换向阀的一种常见类型，它具有两个工作状态和四个工作通道。

本文将详细解释二位四通电磁换向阀的工作原理。

2. 二位四通电磁换向阀的构造二位四通电磁换向阀主要由阀体、阀芯、电磁线圈、弹簧和密封件等组成。

•阀体：阀体是电磁换向阀的外壳，通常由金属材料制成，具有较好的耐压性能和密封性能。

•阀芯：阀芯是位于阀体内的移动元件，通常由金属或塑料材料制成。

阀芯的运动状态决定了流体通道的开启和关闭。

•电磁线圈：电磁线圈是电磁换向阀的驱动元件，通过电流的激励产生磁场，控制阀芯的运动。

•弹簧：弹簧是阀芯的辅助元件，用于提供闭合力或开启力，保证阀芯的稳定运动。

•密封件：密封件主要用于防止流体泄漏，通常采用橡胶或金属材料制成。

3. 二位四通电磁换向阀的工作原理二位四通电磁换向阀的工作原理可以分为两个状态：通道A-B开启，通道A-C关闭；通道A-C开启，通道A-B关闭。

下面将详细介绍这两个状态的工作原理。

3.1 通道A-B开启，通道A-C关闭当电磁线圈得到电流激励时，产生磁场，磁场作用于阀芯上的铁芯，使得阀芯受到磁力的作用，向下运动。

阀芯运动的同时，与通道A-B相连的通道开启，与通道A-C相连的通道关闭。

此时，介质从通道A-B进入阀体，通过阀体流出。

具体的工作过程如下：1.初始状态：电磁线圈未通电，阀芯处于上升状态，通道A-C关闭，通道A-B关闭。

2.电磁线圈通电：电磁线圈通电产生磁场，作用于阀芯上的铁芯，阀芯受到磁力的作用，向下运动。

3.通道A-B开启：阀芯的下部与阀体连接的通道A-B打开，介质从通道A-B进入阀体。

4.通道A-C关闭：阀芯的上部与阀体连接的通道A-C关闭，介质无法从通道A-C流出。

通过上述过程，实现了通道A-B开启，通道A-C关闭的工作状态。

电磁换向阀的实训报告

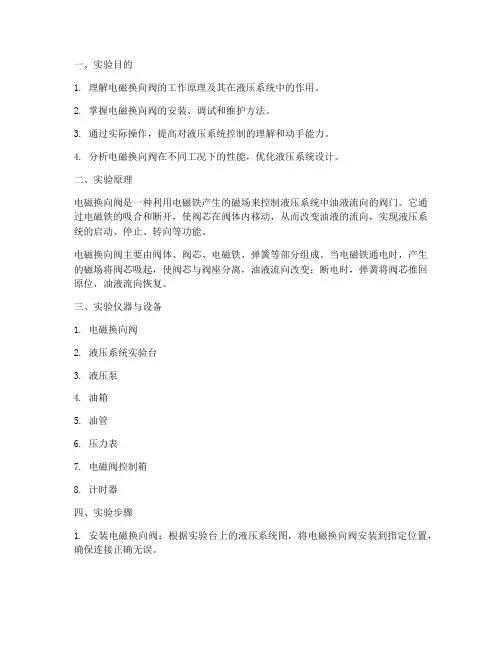

一、实验目的1. 理解电磁换向阀的工作原理及其在液压系统中的作用。

2. 掌握电磁换向阀的安装、调试和维护方法。

3. 通过实际操作，提高对液压系统控制的理解和动手能力。

4. 分析电磁换向阀在不同工况下的性能，优化液压系统设计。

二、实验原理电磁换向阀是一种利用电磁铁产生的磁场来控制液压系统中油液流向的阀门。

它通过电磁铁的吸合和断开，使阀芯在阀体内移动，从而改变油液的流向，实现液压系统的启动、停止、转向等功能。

电磁换向阀主要由阀体、阀芯、电磁铁、弹簧等部分组成。

当电磁铁通电时，产生的磁场将阀芯吸起，使阀芯与阀座分离，油液流向改变；断电时，弹簧将阀芯推回原位，油液流向恢复。

三、实验仪器与设备1. 电磁换向阀2. 液压系统实验台3. 液压泵4. 油箱5. 油管6. 压力表7. 电磁阀控制箱8. 计时器四、实验步骤1. 安装电磁换向阀：根据实验台上的液压系统图，将电磁换向阀安装到指定位置，确保连接正确无误。

2. 连接液压系统：将液压泵、油箱、油管等连接到电磁换向阀，并检查各连接部位是否密封良好。

3. 调试电磁换向阀：1. 打开电磁阀控制箱，将电磁换向阀的电源接通。

2. 使用压力表检测电磁换向阀的进出口压力，确保压力稳定。

3. 通过控制箱上的开关，控制电磁换向阀的启停和转向，观察油液流向是否正确。

4. 实验数据分析：1. 记录电磁换向阀在不同工况下的进出口压力、流量和油液流向。

2. 分析电磁换向阀在不同工况下的性能，如响应时间、精度、稳定性等。

3. 根据实验结果，优化电磁换向阀的设计和使用。

五、实验结果与分析1. 电磁换向阀的响应时间：实验结果表明，电磁换向阀的响应时间较短，一般在几十毫秒到几百毫秒之间。

这得益于电磁铁的快速吸合和断开特性。

2. 电磁换向阀的精度：实验结果表明，电磁换向阀的精度较高，可以达到±1%左右。

这主要取决于阀芯和阀座的加工精度以及电磁铁的磁场强度。

3. 电磁换向阀的稳定性：实验结果表明，电磁换向阀的稳定性较好，长时间工作后仍能保持较高的性能。

换向阀的实训报告册

一、实验目的1. 理解换向阀的工作原理及其在液压系统中的作用。

2. 掌握换向阀的结构特点及其分类。

3. 学会换向阀的安装、调试和故障排除方法。

4. 通过实际操作，提高动手能力和解决实际问题的能力。

二、实验仪器与设备1. 液压实验台2. 液压泵3. 液压油箱4. 液压管路5. 换向阀（二位二通、二位四通、三位四通等）6. 节流阀、溢流阀、压力表等辅助元件7. 手动泵、阀门扳手等工具三、实验原理换向阀是液压系统中重要的控制元件，其主要功能是控制液压油的流向，实现液压缸的启动、停止、快进、快退等动作。

根据阀芯在阀体中的运动方式，换向阀可分为直动式和先导式两种。

1. 直动式换向阀：阀芯直接由操作手柄控制，通过阀芯的移动来实现油液的换向。

2. 先导式换向阀：阀芯的移动是通过先导阀控制的，先导阀的动作由操作手柄控制。

四、实验步骤1. 安装液压系统：将液压泵、油箱、管路、换向阀等元件连接好，确保连接牢固、密封良好。

2. 调试液压系统：打开液压泵，观察液压系统是否有泄漏、振动等现象，如有问题及时调整。

3. 换向阀操作：a. 将操作手柄置于“中位”位置，观察液压缸是否停止运动。

b. 将操作手柄置于“前进”位置，观察液压缸是否前进。

c. 将操作手柄置于“后退”位置，观察液压缸是否后退。

d. 将操作手柄置于“中位”位置，观察液压缸是否停止运动。

4. 观察换向阀动作：观察换向阀阀芯的运动情况，分析其工作原理。

5. 故障排除：在实验过程中，如发现液压缸不运动、换向阀动作异常等问题，应检查相关元件，找出故障原因并进行排除。

五、实验结果与分析1. 换向阀动作正常：在实验过程中，换向阀能正常实现液压缸的启动、停止、快进、快退等动作，说明换向阀安装、调试正确。

2. 换向阀动作异常：在实验过程中，若发现换向阀动作异常，可能是以下原因：a. 阀芯与阀体磨损严重，导致密封不良。

b. 阀芯卡住，无法正常移动。

c. 液压系统泄漏，导致压力不足。

实训指导书(新)

实验1 液压执行元件性能实验1-液压缸一、实验目的：使实验学生熟悉和了解液压缸的作用和性能。

液压缸和液压马达同属“执行元件”，指的是所有的将液压能转换成机械能的装置，液压缸输出作用力与直线位移。

本次实验将对双作用液压缸进行实验，测试液压缸压力传动比与速度比。

二、实验内容和原理：双作用液压缸有两种，一是带有不同活塞面积的单活塞杆式液压缸，二是带有相同活塞面积的双活塞杆式液压缸。

由于活塞和活塞环面积的不同，因此，单活塞杆式液压缸的有杆腔和无杆腔具有不同的容积。

当流量不变时，液压缸的活塞杆在伸出和返回时的速度不同。

本实验将采用单活塞杆式双作用液压缸进行压力传动比、速度比的测试。

理论上的压力传递比可以根据下面的公式，通过计算活塞面积和活塞环面积之比得到: i1 = A2/A1 =活塞环的面积/ 活塞面积相关尺寸为：φ活塞= 25 mm；φ活塞杆= 16 mm实际压力比采用公式：i1 =P伸出/P返回比较实际压力传递比与理论压力传递比的差值，并分析其原因。

根据下列公式计算出液压缸伸出和返回时的速度；v = s / t式中，v = 运动速度（m/ s）；s = 行程长度( m = 0.2 m )；t = 运动时间（s)速度比值：i2 = t伸出/t返回=伸出时间/返回时间三、液压系统原理图如图3-1、3-2所示。

所需元件：液压缸1个（已安装在面板上）；二位四通换向阀1个；节流阀1个；压力表2个；压力软管若干（两根测压软管）图3-1 压力传递比液压回路图3-2 电路图四、液压回路连接1、关掉液压泵，使系统不带压力。

2、将各个元件安装在实验台上。

液压缸被安装在实验台的侧面。

需要用压力软管连接。

3、用两个压力软管将（4/2）二位四通换向阀与液压缸相连。

在压力软管上是测压点上连接两个压力表。

4、回油路上连接一个节流阀。

5、连接电路。

五、实验步骤（1）压力传递比测试1、检查所连接的回路，检查接头是否正确连接。

2、将节流阀全开。

四通换向阀试验大纲

四通换向阀试验大纲【最新版】目录1.四通换向阀试验的目的和意义2.四通换向阀试验的设备和材料3.四通换向阀试验的步骤和方法4.四通换向阀试验的数据处理和分析5.四通换向阀试验的结果和结论正文四通换向阀试验大纲四通换向阀是液压系统中常见的一种元件，它能够实现液压油的流向切换，从而实现液压系统的工作。

对四通换向阀进行试验，可以检测其性能，保证其在实际工作中的可靠性和稳定性。

本文将介绍四通换向阀试验的目的和意义、设备和材料、步骤和方法、数据处理和分析以及结果和结论。

一、四通换向阀试验的目的和意义四通换向阀试验的主要目的是检测其在实际工作中的性能，包括流量、压力、泄漏等指标。

通过试验，可以确保四通换向阀在液压系统中的可靠性和稳定性，提高系统的工作效率和安全性。

二、四通换向阀试验的设备和材料进行四通换向阀试验需要以下设备和材料：1.四通换向阀：试验的主要对象。

2.液压测试台：用于测试四通换向阀的流量、压力等指标。

3.压力表：用于测量四通换向阀的压力。

4.流量计：用于测量四通换向阀的流量。

5.密封件：用于保证试验的密封性。

三、四通换向阀试验的步骤和方法四通换向阀试验的具体步骤和方法如下：1.准备试验设备和材料，确保设备的完好无损。

2.将四通换向阀安装到液压测试台上，连接好各管路。

3.打开液压测试台的电源，启动试验设备。

4.逐步增加液压油的压力，观察四通换向阀的工作状态，检测其压力是否符合要求。

5.在不同压力下，测量四通换向阀的流量，观察其流量是否符合要求。

6.试验过程中，注意观察四通换向阀是否有泄漏现象。

7.试验结束后，关闭液压测试台的电源，卸载试验设备。

四、四通换向阀试验的数据处理和分析试验数据处理和分析主要包括以下几个方面：1.对试验过程中测得的流量、压力、泄漏等数据进行整理。

2.对比试验数据与四通换向阀的技术参数，分析其性能是否符合要求。

3.根据试验结果，提出改进措施，以提高四通换向阀的性能。

五、四通换向阀试验的结果和结论根据试验数据处理和分析的结果，得出四通换向阀在实际工作中的性能。

电磁换向阀拆卸实训报告

一、实训目的1. 了解电磁换向阀的结构和工作原理。

2. 掌握电磁换向阀的拆卸步骤和注意事项。

3. 培养动手操作能力和问题解决能力。

二、实训内容1. 电磁换向阀的结构及工作原理2. 电磁换向阀的拆卸步骤3. 注意事项三、实训过程1. 电磁换向阀的结构及工作原理电磁换向阀是一种用于控制液压系统中流体流向的元件，主要由阀体、阀芯、电磁线圈、弹簧等组成。

当电磁线圈通电时，产生磁场，使阀芯克服弹簧力，实现阀芯的移动，从而改变流体的流向。

2. 电磁换向阀的拆卸步骤（1）准备工作：首先，将电磁换向阀从液压系统中拆下，放置在干净的工作台上。

准备好拆卸工具，如扳手、螺丝刀等。

（2）拆卸电磁线圈：用扳手拧下电磁线圈上的固定螺丝，将电磁线圈从阀体上拆卸下来。

（3）拆卸阀芯：使用螺丝刀拧下阀芯上的固定螺丝，取出阀芯。

注意，在拆卸过程中要轻拿轻放，避免损坏阀芯。

（4）拆卸弹簧：使用钳子取出弹簧。

（5）检查阀体：检查阀体内部是否有磨损、腐蚀等现象，如有异常，需及时更换。

3. 注意事项（1）在拆卸过程中，要确保电磁换向阀处于断电状态，以免发生意外。

（2）拆卸过程中，要轻拿轻放，避免损坏阀芯、电磁线圈等部件。

（3）拆卸下来的零件要按照顺序放置，以免混淆。

（4）检查拆卸下来的零件，如有损坏或磨损，要及时更换。

四、实训结果与分析通过本次实训，我们掌握了电磁换向阀的拆卸步骤和注意事项。

以下是实训过程中发现的问题及分析：1. 阀芯磨损：在拆卸过程中，发现阀芯表面有磨损痕迹。

这是由于液压系统中存在杂质，导致阀芯磨损。

建议定期检查液压系统，及时清除杂质，避免阀芯磨损。

2. 电磁线圈绝缘不良：在拆卸电磁线圈时，发现绝缘层有破损现象。

这可能导致电磁线圈漏电，影响电磁换向阀的正常工作。

建议更换绝缘层，确保电磁线圈绝缘良好。

3. 阀体腐蚀：在拆卸阀体时，发现阀体内部有腐蚀现象。

这是由于液压系统中存在酸性物质，导致阀体腐蚀。

建议定期更换液压油，并添加防腐剂，防止阀体腐蚀。

四通阀电气故障实习报告册

#### 实习单位：XXX空调维修中心#### 实习时间：2023年X月X日至2023年X月X日#### 实习人：XXX#### 指导老师：XXX---#### 一、实习背景四通阀是空调系统中重要的部件之一，其主要作用是控制制冷剂在系统中的流动方向，从而实现制冷或制热的功能。

在空调系统中，四通阀的电气故障会导致系统无法正常工作，影响用户体验。

本次实习旨在通过实际操作，学习和掌握四通阀电气故障的诊断与维修方法。

#### 二、实习目的1. 了解四通阀的结构和工作原理。

2. 掌握四通阀电气故障的常见现象和诊断方法。

3. 熟悉四通阀电气故障的维修步骤和技巧。

4. 提高实际操作能力，培养故障诊断和解决能力。

#### 三、实习内容#### 3.1 四通阀结构和工作原理四通阀主要由先导阀、主阀和电磁线圈三部分组成。

先导阀负责控制主阀的动作，电磁线圈通过电流产生磁场，控制先导阀的动作。

- 制冷循环：当电磁线圈断电时，先导阀在弹簧作用下左移，高压流体进入毛细管后进入右活塞腔。

左活塞腔的流体受压缩机抽吸而排出，使活塞两端产生压力差，活塞及主滑阀左移，形成制冷循环。

- 制热循环：当电磁线圈通电时，先导阀在电磁力作用下右移，高压流体进入毛细管后进入左活塞腔。

右活塞腔的流体受压缩机抽吸而排出，使活塞两端产生压力差，活塞及主滑阀右移，形成制热循环。

#### 3.2 四通阀电气故障诊断四通阀电气故障主要表现为以下几种现象：1. 四通阀不换向：可能是电磁阀线圈烧毁、换向阀活塞上泄孔堵塞等原因。

2. 四通阀换向不良：可能是线圈断线、先导阀部分变形、毛细管变形、主阀体变形等原因。

3. 四通阀窜气：可能是系统内杂物进入、主阀体温度过高、制冷剂泄漏等原因。

#### 3.3 四通阀电气故障维修1. 检查电磁阀线圈：使用万用表测量线圈阻值，判断线圈是否烧毁。

2. 检查先导阀和主阀：观察先导阀和主阀是否变形，检查是否有杂物卡住。

3. 检查毛细管和主阀体：检查毛细管是否变形，主阀体是否因温度过高而发生热变形。

二位四通电磁阀装配图 YC24D二位四通电磁换向阀

YC24D二位四通电磁换向阀二位四通电磁阀
二位四通电磁阀YC24D原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞。

电磁阀选型：
电磁阀分为常开和常闭二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型。

动作时间很短频率较高时一般选取直动式，大口径选用快速系列。

一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。

两位四通电磁换向阀实训

两位四通电磁换向阀实训4/2电磁换向阀控制的单、连续循环一、实训目的：通过本教学实验，并使学生能够记住本次教学实验的液压原理图；熟识液压教学实验台采用。

介绍两位四通电磁换向阀用作掌控油缸高速运行时的特点，同时实现单循环、已连续循环的相同方法（压力继电器、吻合控制器等），调节油缸张开速度的相同方法等，结构电气液压电路的直观过程等。

掌控电气液压初步科学知识。

二、预习要点：1、深入细致备考液压传动基础知识2、认真复习控制电路的有关知识。

3、深入细致备考方向控制阀技术的基础知识。

4、认真复习传感器的有关知识。

三、教学实验器材：力士乐公司生产液压实训台四、教学实验建议：利用一个两位四通电磁换向阀，在30bar工作压力下，控制一个伸出速度可调的液压缸，并选择其它必须的液压元件，构成液压回路和相关的电气控制回路，分别实现：单循环：按下按钮油缸张开，妥当后自动归还；连续循环：按下按钮，油缸自动完成多循环伸出和退回，直至按下停止按钮。

五、液压原理图和电气原理图：（参照）六、实训步骤：1、根据液压原理图恰当可信相连接各元件；2、根据电气原理图正确可靠连接各元件；3、吻合控制器边线加装恰当，该存有信号时理应信号，不想存有信号时应当并无信号，并注意不要与油缸活塞杆发生干涉。

4、再次检查管路与否被可信相连接；5、把溢流阀、单向节流阀调节致全开位置；6、开泵后调整溢流阀至工作压力30bar；7、调整节流阀至合适位置；8、如果采用压力控制器，将其调整至恰当发讯压力。

9、按动循环开始开关完成实训要求；10、已连续循环教学实验时顺利完成教学实验建议后按循环暂停按钮。

七、注意事项：1、安全：元件小心运送、加装应当可信，管路相连接应当可信妥当；挑选的液压元件一定与教学实验台紧固。

油缸动作时无法碰触活塞杆。

2、元件一定要选择正确。

3、换向阀p口直奔压力油，t口送回油，无法交换。

4、单向节流阀方向要接对。

5、特别注意教学实验压力的调节。

二位四通电磁换向阀-YC24D二位四通电磁换向阀

电磁阀>>二位四通电磁阀>>二位四通电磁换向阀产品详细信息电磁阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

四通换向阀试验大纲

四通换向阀试验大纲四通换向阀试验是指对四通换向阀进行一系列的检测和验证，以确保其正常工作和安全可靠。

以下是四通换向阀试验的大纲，包括试验前准备、试验项目和试验方法等内容。

一、试验前准备：1.制定试验计划：明确试验目的、试验方法和试验步骤，并制定相应的试验方案。

2.进行试验准备：检查四通换向阀的外观质量，确认四通换向阀的型号和规格是否符合要求，并清理四通换向阀设备周围的环境。

3.准备试验工具和设备：准备好必要的试验工具和设备，包括压力表、温度计、流量计等。

同时校验这些工具和设备的准确性和可靠性。

二、试验项目：1.外观检查：对四通换向阀的外观进行检查，包括是否有损坏、腐蚀、漏油等情况。

2.功能试验：通过对四通换向阀进行开关操作，检验其各个功能达到预期要求。

包括导向开关是否灵活，动作是否迅速准确等。

3.密封性试验：将四通换向阀阀口闭合，通过增加压力，检验其是否能够承受相应的压力并保持密封性。

4.耐久性试验：对四通换向阀进行频繁的开关操作，检验其在连续工作中的耐久性和可靠性。

5.流量特性试验：通过在四通换向阀上加压，测量不同压力下的流量，检验流量特性是否满足要求。

6.温度试验：在不同温度条件下，检验四通换向阀的工作性能和密封性能是否稳定可靠。

三、试验方法：1.外观检查：对四通换向阀的每个部件进行仔细检查，包括阀体、阀盖、阀杆、导向开关等是否完好。

2.功能试验：通过操作四通换向阀的导向开关，检验其开关操作是否灵活、准确，不卡顿、不打滑。

3.密封性试验：关闭四通换向阀的阀口，增加一定的压力，观察是否有泄露现象，并进行泄漏点的定位。

4.耐久性试验：对四通换向阀进行频繁的连续开关操作，观察其可靠性和耐久性。

5.流量特性试验：通过在四通换向阀上加压，通过流量计测量不同压力下的流量，并绘制流量特性曲线。

6.温度试验：分别将四通换向阀放置在高温和低温环境中，观察其工作情况和密封性能。

四、试验结束：1.试验报告编写：根据试验数据和观察结果，编写详细的试验报告，包括试验目的、试验方法、试验结果等。

二位四通电磁换向阀工作原理

二位四通电磁换向阀工作原理二位四通电磁换向阀工作原理一、什么是二位四通电磁换向阀二位四通电磁换向阀是一种常用的控制元件，用于控制液压系统中液体流动的方向。

它由电磁铁及换向阀芯组成，通过控制电磁铁的通断来实现液体流动方向的改变。

二、工作原理1. 结构二位四通电磁换向阀主要由以下几部分组成：•换向阀芯：通过在阀体内的移动来改变阀的工作状态，包括接通通道和封堵通道两种状态；•电磁铁：电磁线圈通过通电使电磁铁产生吸力，控制换向阀芯的移动；•密封圈：保证阀芯和阀体之间的密封性，防止液体泄漏。

2. 工作过程二位四通电磁换向阀的工作过程如下：1.初始状态：电磁铁通电前，阀芯处于初始位置，将液体流向通道A；2.通电动作：电磁铁通电后，产生吸力，使阀芯移动，改变阀的工作状态；3.工作状态1：当阀芯移动到位后，接通通道A和通道B，液体从通道A流入通道B；4.断电动作：当电磁铁断电后，吸力消失，阀芯受到弹簧力的作用，返回初始位置；5.工作状态2：阀芯返回初始位置后，封堵了通道B，液体无法再次流入通道B。

3. 特点二位四通电磁换向阀具有以下几个特点：•简单可靠：结构简单，易于操作和维护；•快速响应：电磁换向阀可以快速切换工作状态，实现液体流向的改变；•高精度控制：可以精确控制液体流动的方向和流量。

三、适用范围由于二位四通电磁换向阀工作原理简单可靠，广泛应用于各种液压系统，特别是以下领域：•工程机械：挖掘机、装载机、起重机等；•冶金设备：铸造机械、轧钢机、风力发电机组等；•自动化生产线：自动装配线、涂装线等。

总之，二位四通电磁换向阀在液压系统中扮演着重要的角色，通过不断改变液体的流动方向和流量，实现对系统的精确控制。

4.额定参数二位四通电磁换向阀的一些重要额定参数包括：•额定电压：电磁铁工作所需的电压范围，通常为直流电源，常见的额定电压有12V、24V等；•额定流量：阀体内通过的液体流量，通常以立方米/小时或升/分钟表示；•额定压力：阀体所能承受的最大压力，通常以兆帕或巴表示；•温度范围：电磁铁和阀芯所能耐受的温度范围，通常以摄氏度表示；•密封等级：阀体和阀芯之间的密封性能，通常以IP标准表示。

两位四通电磁换向阀在实际使用中的应用

两位四通电磁换向阀在实际使用中的应用张聪华; 黄生庆; 朱朝利【期刊名称】《《化工装备技术》》【年(卷),期】2019(040)005【总页数】3页(P59-61)【关键词】立式车床; 两位四通电磁换向阀; 设备管理【作者】张聪华; 黄生庆; 朱朝利【作者单位】宝钛集团宝钛装备制造(宝鸡)有限公司【正文语种】中文【中图分类】TH1371 两位四通电磁换向阀简介两位四通电磁换向阀是利用电磁铁的吸力控制阀芯，使其改变工作位置，实现油路换向的阀门。

其由换向滑阀体和电磁铁两部分组成（如图1 所示），其中P 为进油口，T 为回油口，A、B 为两个工作口。

常用电磁铁因所用电源不同而分为交流电磁铁和直流电磁铁。

交流电常用为压为220 V，电磁吸力大，换向时间较短，但换向冲击力大，噪声大，发热量大，换向频率不易太高且寿命较低，故常用于换向平稳性要求不高，换向频率不太高的液压系统。

直流电磁铁的工作电压一般为24 V，换向平稳，工作可靠，噪声小，发热量小，寿命长，换向频率可达120 次/分，但换向时间较长，故常用于换向性能要求较高的液压系统[1]。

常用两位四通电磁换向阀常为平行位，得电状态为交叉位。

其图形符号分别如图1、图2 所示。

图 1 结构原理图图2 图形符号2 设备故障起因宝钛集团宝钛装备制造（宝鸡）有限公司目前拥有某厂家生产的一台C516A 型立式车床，在某次故障报修时，操作工提出设备工作速度与真实值存在差异，设备无法正常加工零件。

该设备速度控制方式为电器控制，由液压系统执行工作程序，最终检查结果为液压系统两位四通电磁换向阀线圈烧坏，液压系统无法正常工作。

阀门维修时需更换电磁铁线圈。

待电磁换向阀到货后维修人员将其安装完成。

初步试车后车床能够运行，但并未及时进行验证其运行速度。

几天过后，当车床需要加工相关零部件时，操作人员再次反馈该设备无法正常工作，无法正常调节速度。

3 设备故障分析首先，电修人员对调速阀进行检查，并未发现调速主控开关触点存在烧蚀等情况。

方向阀拆装实验报告

一、实验目的1. 熟悉方向阀的结构和原理。

2. 掌握方向阀的拆装方法和步骤。

3. 了解方向阀在不同工况下的工作特性。

二、实验原理方向阀是一种用于控制液压系统中油液流动方向的元件，它通过改变油液的流动方向来实现对液压系统的控制。

本实验所使用的方向阀为两位四通方向阀，其工作原理如下：当阀芯处于中位时，液压油液可以通过阀口1和阀口4流过，而阀口2和阀口3则被封闭。

当阀芯处于左位时，液压油液可以通过阀口1和阀口2流过，而阀口3和阀口4则被封闭。

当阀芯处于右位时，液压油液可以通过阀口1和阀口3流过，而阀口2和阀口4则被封闭。

三、实验仪器与材料1. 方向阀：两位四通方向阀2. 液压泵站3. 液压管路4. 接头5. 量筒6. 橡胶塞7. 检查台8. 记录纸及笔四、实验步骤1. 观察方向阀的结构：首先观察方向阀的外观，了解其各个组成部分的名称和功能。

2. 拆装方向阀：a. 关闭液压泵站，确保系统无压力。

b. 使用扳手将方向阀的进出口管路松开，然后拆下管路。

c. 打开方向阀的盖板，取出阀芯和阀座。

d. 观察阀芯和阀座的磨损情况，如有必要进行清洗和更换。

e. 将阀芯和阀座安装回方向阀，然后盖上盖板。

3. 组装方向阀：a. 按照拆卸的逆顺序组装方向阀。

b. 确保各部件安装牢固，无松动。

4. 测试方向阀：a. 打开液压泵站，观察方向阀的工作状态。

b. 调整阀芯的位置，观察液压油液的流动方向。

c. 记录不同工况下方向阀的工作特性。

五、实验数据及分析1. 阀芯与阀座的磨损情况：在拆装过程中，观察阀芯和阀座的磨损情况，发现阀芯和阀座的磨损较为均匀，说明方向阀的密封性能较好。

2. 方向阀的工作特性：在测试过程中，当阀芯处于中位时，液压油液可以通过阀口1和阀口4流过；当阀芯处于左位时，液压油液可以通过阀口1和阀口2流过；当阀芯处于右位时，液压油液可以通过阀口1和阀口3流过。

实验结果表明，方向阀在不同工况下能够正常工作，满足液压系统的控制要求。

实验报告

《液压传动》实验报告班级：材料成型及控制工程姓名：**学号：**********机电工程学院一、实验目的：液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解。

并能对液压泵的加工及装配工艺有一个初步的认识。

二、实验工具及材料：内六角扳手、固定扳手、螺丝刀、液压泵（齿轮泵、叶片泵）三、实验内容及步骤：拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。

四、实验总结：1、齿轮泵、叶片泵的工作原理：1）齿轮泵的工作原理齿轮泵的结构由两个齿轮相互啮合在一起而构成的泵称为齿轮泵。

它是依靠齿轮的轮齿啮合空间的容积变化来输送液体的。

外啮合齿轮泵是应用最广泛的一种齿轮油泵，一般齿轮泵通常指的就是外啮合齿轮泵。

它的结构如图所示，主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。

泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。

两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。

当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。

液体进入排出室后，由于两个齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。

主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。

2）单作用叶片泵的工作原理泵由转子、定子、叶片、配油盘和端盖等部件所组成。

定子的内表面是圆柱形孔。

转子和定子之间存在着偏心。

叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口和配油盘上窗口将油吸入。

基本换向阀回路实训报告

一、实验目的1. 理解并掌握基本换向阀的工作原理及特性。

2. 通过实际操作，熟悉换向阀在液压系统中的作用。

3. 学习如何根据系统需求设计并搭建换向阀回路。

4. 培养动手能力和分析问题、解决问题的能力。

二、实验原理换向阀是液压系统中常用的控制元件，其主要作用是控制液压油的流向，从而实现液压系统的启动、停止、进退等动作。

基本换向阀回路主要包括手动换向阀、电磁换向阀等类型。

三、实验仪器与设备1. 实验台：TMY-01型透明液压传动教学实验台2. 实验元件：二位二通电磁换向阀、二位四通电磁换向阀、溢流阀、调速阀、压力继电器、单向液压泵、油箱、油管等。

四、实验步骤1. 安装与调试（1）将实验台上的元件按照实验原理图连接好。

（2）检查各连接处是否牢固，确保系统安全。

（3）启动液压泵，观察系统运行情况，调整各元件位置，确保系统正常工作。

2. 手动换向阀实验（1）使用手动换向阀进行换向操作，观察液压缸的运动状态。

（2）分析手动换向阀在系统中的作用，总结其特点。

3. 电磁换向阀实验（1）使用电磁换向阀进行换向操作，观察液压缸的运动状态。

（2）分析电磁换向阀在系统中的作用，总结其特点。

4. 换向阀回路设计（1）根据系统需求，设计一套换向阀回路。

（2）选择合适的换向阀类型，并进行管路连接。

（3）调试回路，确保系统正常运行。

五、数据记录与处理1. 记录不同换向阀类型在系统中的作用及特点。

2. 分析不同换向阀回路的优缺点。

3. 总结实验过程中遇到的问题及解决方法。

六、实验结果与分析1. 手动换向阀实验：手动换向阀在系统中起到控制液压油流向的作用，实现液压缸的启动、停止、进退等动作。

其优点是操作简单，缺点是效率低，不适用于自动化程度较高的场合。

2. 电磁换向阀实验：电磁换向阀在系统中起到快速、自动控制液压油流向的作用，实现液压缸的启动、停止、进退等动作。

其优点是响应速度快，适用于自动化程度较高的场合，缺点是成本较高。

3. 换向阀回路设计：根据系统需求，设计了一套换向阀回路。

液压传动实验2

液压传动实验2试验三液压回路实验一、二位四通阀换向回路1、实验目的通过实验，掌握二位四通阀换向回路的特点及原理。

2、实验用仪器及零部件本实验在YCS--B液压综合实验台上完成。

主要元件有单杆双作用液压缸、二位四通电磁换向阀、溢流阀、压力表、液压泵、管接头、连接油管等组成。

（参见计算机屏目）3、实验油路液压系统中执行元件的换向大都由换向阀来实现，如上图所示。

（请解释其动作过程）4、实验步骤1.掌握实验所用电磁换向的换向回路基本原理。

2.熟悉实验所用使的零部件，并按给出系统图在YCS---B实验台上进行组装。

3.组装完成后应检查各连接处的牢固情况，确保无泄露。

4.用鼠标点击“启动”按钮，完成回路动作循环。

5、思考题1.系统中溢流阀的作用是什么？2.如果将图中的换向阀改为三位四通油路的功能将有什么变化？6、实验小结试验四、用行程开关控制的顺序动作回路1、实验目的通过用行程开关控制的顺序动作回路实验，掌握顺序动作控制的基本原理及方法。

2、实验用仪器及零部件本实验在SYCB综合液压实验台上完成。

元件有单杆液压缸、行程开关、二位四通电磁换向阀、压力表、快速连接油管等组成。

（见下图）三、实验油路本实验油路如上图所示。

（请解释其动作过程）四、实验步骤1、掌握本实验锁涉及的行程控制动作的基本原理及方法。

2、熟悉实验中所用的元件，并按系统图合理组装。

3、组装完成后，检查各点连接情况4、经指师检查认可后，按动电钮，观察两缸运动情况。

5、画出该油路的电磁特动作顺序表缸动作缸1工进缸2工进缸2返回缸1返回1DT2DT五、实验思考题组装油路及行程开关时应注意哪些问题？六、实验小结液压传动二液压基本回路实验掌握基本回路（压力控制回路、速度控制回路、方向控制回路）的组成和工作原理；掌握采用节流阀的进油路节流调速回路中，不同节流口面积时的速度负载特性；采用节流阀的进、回、旁三种调速回路的速度负载特性；节流阀、调速阀的调速性能。

（1）实验项目名称：液压基本回路实验（2）实验内容：设计一个节流调速回路，分析比较三种调速回路在不同通流面积时的速度负载特性以及节流阀与调速阀的调速性能。

换向阀的拆装实训报告

#### 一、实训目的本次换向阀的拆装实训旨在通过实际操作，加深对换向阀结构、工作原理和维修保养方法的理解。

通过拆装实训，提高动手能力，培养实际操作技能，同时增强对机械设备的维护意识和责任感。

#### 二、实训时间与地点实训时间：2023年X月X日至2023年X月X日实训地点：机械工程系实训中心#### 三、实训器材与工具1. 实训器材：换向阀（包括多种型号）、气源、管道、压力表、安全阀等。

2. 实训工具：扳手、螺丝刀、钳子、放大镜、清洁布等。

#### 四、实训内容1. 换向阀的基本认识2. 换向阀的拆装步骤3. 换向阀故障分析及排除4. 换向阀的维护保养#### 五、实训过程1. 换向阀的基本认识首先，我们对换向阀进行了详细的了解。

换向阀是一种用于控制流体方向或通断的阀门，广泛应用于各种机械设备中。

它具有结构简单、动作可靠、操作方便等特点。

2. 换向阀的拆装步骤（1）拆装前的准备工作：检查换向阀的型号、规格，确认气源和管道连接正确。

使用清洁布清洁换向阀表面，确保操作环境整洁。

（2）拆装步骤：①松开换向阀上的螺栓，取下阀盖；②取下阀芯，观察阀芯和阀座之间的磨损情况；③检查阀杆、弹簧等部件，如有损坏或磨损，需进行更换；④安装新阀芯和弹簧，确保阀芯与阀座接触良好；⑤将阀盖重新装上，拧紧螺栓；⑥连接气源和管道，进行气密性试验。

3. 换向阀故障分析及排除在拆装过程中，我们遇到了以下几种故障：（1）换向阀无法正常工作：检查阀芯与阀座之间的磨损情况，如磨损严重，需更换阀芯；（2）换向阀泄漏：检查阀盖密封圈是否损坏，如有损坏，需更换密封圈；（3）换向阀动作缓慢：检查阀芯与阀座的配合间隙，如间隙过大，需进行调整。

针对以上故障，我们采取了相应的排除措施，确保换向阀恢复正常工作。

4. 换向阀的维护保养（1）定期检查换向阀的阀芯、阀座、弹簧等部件，确保其完好；（2）定期清洁换向阀表面，防止灰尘、油污等杂质进入阀门内部；（3）定期进行气密性试验，确保换向阀密封性能良好；（4）根据实际使用情况，定期更换磨损严重的部件。
