霍尔效应实验报告

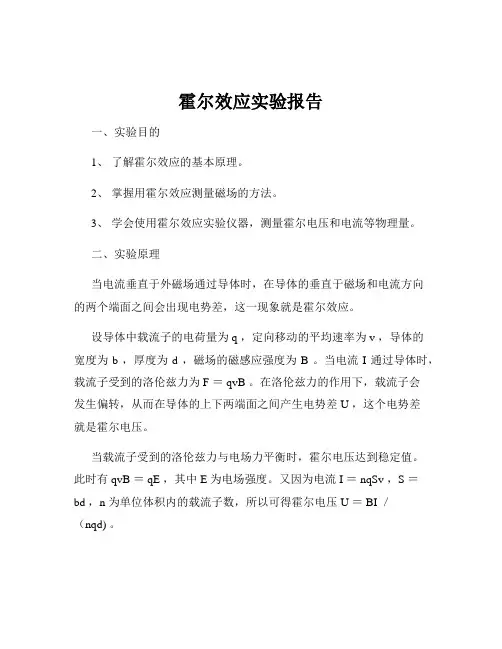

霍尔效应实验报告一、实验目的1、了解霍尔效应的基本原理。
2、掌握用霍尔效应测量磁场的方法。
3、学会使用霍尔效应实验仪器，测量霍尔电压和电流等物理量。
二、实验原理当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象就是霍尔效应。
设导体中载流子的电荷量为 q ，定向移动的平均速率为 v ，导体的宽度为 b ，厚度为 d ，磁场的磁感应强度为 B 。
当电流 I 通过导体时，载流子受到的洛伦兹力为 F ＝ qvB 。
在洛伦兹力的作用下，载流子会发生偏转，从而在导体的上下两端面之间产生电势差 U ，这个电势差就是霍尔电压。
当载流子受到的洛伦兹力与电场力平衡时，霍尔电压达到稳定值。
此时有 qvB ＝ qE ，其中 E 为电场强度。
又因为电流 I ＝ nqSv ，S ＝bd ，n 为单位体积内的载流子数，所以可得霍尔电压 U ＝ BI ／（nqd) 。
通过测量霍尔电压 U 、电流 I 、导体的厚度 d 以及已知的磁感应强度 B ，可以计算出载流子的浓度 n 。
如果已知载流子的浓度 n ，则可以通过测量霍尔电压 U 和电流 I 来计算磁感应强度 B 。
三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、连接实验仪器，将霍尔元件放置在磁场中，确保磁场方向与霍尔元件平面垂直。
2、调节直流电源，给霍尔元件通以一定的电流 I ，记录电流值。
3、用特斯拉计测量磁场的磁感应强度 B ，记录测量值。
4、测量霍尔电压 U ，分别改变电流 I 的方向和磁场 B 的方向，测量多组数据。
5、记录实验数据，包括电流 I 、磁场 B 、霍尔电压 U 以及它们的正负方向。
五、实验数据记录与处理｜电流 I（mA）｜磁场 B（T）｜霍尔电压 U1（mV）｜霍尔电压 U2（mV）｜霍尔电压 U3（mV）｜霍尔电压 U4（mV）｜平均霍尔电压 U（mV）｜｜｜｜｜｜｜｜｜｜ 500 ｜ 050 ｜ 156 ｜－158 ｜－157 ｜ 155 ｜ 1565 ｜｜ 500 ｜ 100 ｜ 312 ｜－315 ｜－313 ｜ 310 ｜ 3125 ｜｜ 1000 ｜ 050 ｜ 315 ｜－318 ｜－316 ｜ 313 ｜ 3155 ｜｜ 1000 ｜ 100 ｜ 625 ｜－628 ｜－626 ｜ 623 ｜ 6255 ｜根据霍尔电压的计算公式 U ＝ BI ／（nqd) ，由于 B 、I 、d 已知，可以计算出载流子的浓度 n 。
大学物理实验报告霍尔效应
大学物理实验报告霍尔效应一、实验目的1、了解霍尔效应的基本原理。
2、掌握用霍尔效应法测量磁场的原理和方法。
3、学会使用霍尔效应实验仪测量霍尔电压、电流等物理量。
二、实验原理1、霍尔效应将一块半导体薄片置于磁场中（磁场方向垂直于薄片平面），当有电流通过时，在垂直于电流和磁场的方向上会产生一个横向电场，这种现象称为霍尔效应。
2、霍尔电压产生的横向电场导致薄片两侧出现电势差，这个电势差称为霍尔电压＄U_H$ 。
霍尔电压的大小与通过薄片的电流＄I$、磁场的磁感应强度＄B$ 以及薄片的厚度＄d$ 等因素有关，其关系式为：＄U_H ＝＼frac{R_H IB}｛d}＄其中，＄R_H$ 称为霍尔系数，它与半导体材料的性质有关。
3、磁场的测量若已知霍尔系数＄R_H$ 、通过的电流＄I$ 以及霍尔电压＄U_H$ ，则可以计算出磁感应强度＄B$ ：＄B ＝＼frac{d U_H}｛R_H I}＄三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验内容与步骤1、仪器连接将霍尔效应实验仪的各部分按照说明书正确连接，确保线路接触良好。
2、调节参数（1）调节励磁电流，使磁场达到一定强度。
（2）调节工作电流，使其在合适的范围内。
3、测量霍尔电压（1）保持励磁电流不变，改变工作电流，测量不同工作电流下的霍尔电压。
（2）保持工作电流不变，改变励磁电流，测量不同励磁电流下的霍尔电压。
4、数据记录将测量得到的电流、霍尔电压等数据准确记录在表格中。
五、实验数据记录与处理1、数据记录表格｜工作电流 I （mA) ｜励磁电流 IM （A) ｜霍尔电压 UH （mV) ｜｜｜｜｜｜ 100 ｜ 050 ｜ 250 ｜｜ 150 ｜ 050 ｜ 375 ｜｜ 200 ｜ 050 ｜ 500 ｜｜ 250 ｜ 050 ｜ 625 ｜｜ 100 ｜ 100 ｜ 500 ｜｜ 100 ｜ 150 ｜ 750 ｜｜ 100 ｜ 200 ｜ 1000 ｜2、数据处理（1）根据实验数据，绘制霍尔电压＄U_H$ 与工作电流＄I$ 的关系曲线，分析其线性关系。
霍尔效应实验报告【精品】
以下是给大家整理收集的霍尔效应实验报告，仅供参考。
实验内容:1. 保持不变，使Im从0.50到4.50变化测量VH.可以通过改变IS和磁场B的方向消除负效应。
在规定电流和磁场正反方向后，分别测量下列四组不同方向的IS和B组合的VH,即+B， +IVH=V1—B， +VH=-V2—B，—IVH=V3+B， -IVH=-V4VH=(|V1|+|V2|+|V3|+|V4|)/40.501.601.003.201.504.792.006.902.507.983.009.553.5011.174.0012.734.5014.34画出线形拟合直线图：Parameter Value Error------------------------------------------------------------A 0.1 6 0. 64B 3.16533 0.0475------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.999 0. 95 9 <0.00012.保持IS=4.5mA ,测量Im—Vh关系VH=(|V1|+|V2|+|V3|+|V4|)/40.0501.600.1003.200.4.790.6.900.2507.980.3009.550.35011.060.12.690.45014.31Parameter Value Error------------------------------------------------------------A 0. 89 0. 55B 31.5 0.49241------------------------------------------------------------ R SD N P------------------------------------------------------------0.99915 0.19071 9 <0.0001基本满足线性要求。
霍尔效应实验报告优秀4篇
霍尔效应实验报告优秀4篇实验四霍尔效应篇一实验原理1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃（1埃＝10-10米），直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。
然而由于上下电极上液晶的定向方向相互垂直，所以从俯视方向看，液晶分子的排列从上电极的沿－45度方向排列逐步地、均匀地扭曲到下电极的沿＋45度方向排列，整个扭曲了90度。
理论和实验都证明，上述均匀扭曲排列起来的结构具有光波导的性质，即偏振光从上电极表面透过扭曲排列起来的液晶传播到下电极表面时，偏振方向会旋转90度。
取两张偏振片贴在玻璃的两面，P1的透光轴与上电极的定向方向相同，P2的透光轴与下电极的定向方向相同，于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下，来自光源的'自然光经过偏振片P1后只剩下平行于透光轴的线偏振光，该线偏振光到达输出面时，其偏振面旋转了90°。
这时光的偏振面与P2的透光轴平行，因而有光通过。
在施加足够电压情况下(一般为1～2伏)，在静电场的作用下，除了基片附近的液晶分子被基片“锚定”以外，其他液晶分子趋于平行于电场方向排列。
于是原来的扭曲结构被破坏，成了均匀结构。
从P1透射出来的偏振光的偏振方向在液晶中传播时不再旋转，保持原来的偏振方向到达下电极。
这时光的偏振方向与P2正交，因而光被关断。
由于上述光开关在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常通型光开关，又叫做常白模式。
霍尔效应实验大学实验报告

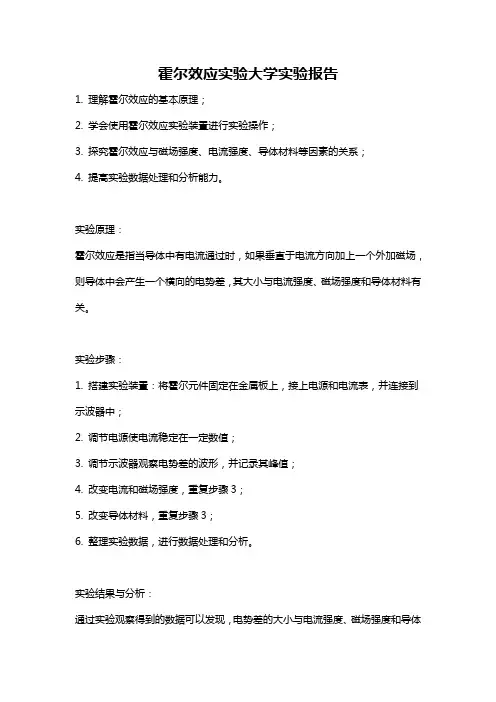

霍尔效应实验大学实验报告1. 理解霍尔效应的基本原理；2. 学会使用霍尔效应实验装置进行实验操作；3. 探究霍尔效应与磁场强度、电流强度、导体材料等因素的关系；4. 提高实验数据处理和分析能力。
实验原理：霍尔效应是指当导体中有电流通过时，如果垂直于电流方向加上一个外加磁场，则导体中会产生一个横向的电势差，其大小与电流强度、磁场强度和导体材料有关。
实验步骤：1. 搭建实验装置：将霍尔元件固定在金属板上，接上电源和电流表，并连接到示波器中；2. 调节电源使电流稳定在一定数值；3. 调节示波器观察电势差的波形，并记录其峰值；4. 改变电流和磁场强度，重复步骤3；5. 改变导体材料，重复步骤3；6. 整理实验数据，进行数据处理和分析。
实验结果与分析：通过实验观察得到的数据可以发现，电势差的大小与电流强度、磁场强度和导体材料有关。
当电流强度增大时，电势差也会增大，这是因为更多的电子受到洛伦兹力的作用而产生移动；当外加磁场增大时，电势差也会增大，这是因为磁场的增大会增强洛伦兹力的作用；不同导体材料的霍尔系数也不同，表现出不同的电势差，这是由于导体的载流子类型和密度不同导致的。
实验讨论：本实验中，由于实验条件和设备有限，实验结果可能存在一定误差。
例如，电流表的精度限制、示波器的灵敏度等都会对实验结果产生影响。
此外，在实验中应注意控制实验环境，避免外界因素对实验结果的影响。
结论：通过本实验，我们深入了解了霍尔效应的基本原理，掌握了使用霍尔效应实验装置进行实验操作的方法。
实验结果表明，霍尔效应与电流强度、磁场强度和导体材料有关。
实验效果与预期一致。
实验过程中，我们还提高了实验数据处理和分析的能力。
附：实验数据和处理结果表格实验数据表：电流强度（A）磁场强度（T）导体材料电势差（V）0.5 0.2 铜0.031.0 0.4 铜0.061.5 0.6 铜0.090.5 0.2 铝0.021.0 0.4 铝0.041.5 0.6 铝0.06数据处理结果：1. 绘制电势差随电流强度变化的曲线图；2. 绘制电势差随磁场强度变化的曲线图；3. 绘制不同导体材料电势差的柱状图。
【实验报告】霍尔效应实验报告
【实验报告】霍尔效应实验报告霍尔效应实验报告实验内容:1. 保持不变，使Im从0.50到4.50变化测量VH.可以通过改变IS和磁场B的方向消除负效应。
在规定电流和磁场正反方向后，分别测量下列四组不同方向的IS和B组合的VH,即+B，+IVH=V1B，+VH=-V2B，IVH=V3+B，-IVH=-V4VH = (|V1|+|V2|+|V3|+|V4|)/40.501.601.003.201.504.792.006.902.507.983.009.553.5011.1712.734.5014.34画出线形拟合直线图：Parameter Value Error------------------------------------------------------------A 0.11556 0.13364B 3.16533 0.0475------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99921 0.18395 9 0.00012.保持IS=4.5mA ,测量ImVh关系VH = (|V1|+|V2|+|V3|+|V4|)/40.0501.600.1003.200.1504.790.2006.900.2507.980.3009.550.35011.060.4000.45014.31Parameter Value Error------------------------------------------------------------A 0.13389 0.13855B 31.5 0.49241------------------------------------------------------------R SD N P------------------------------------------------------------0.99915 0.19071 9 0.0001基本满足线性要求。
霍尔效应实验报告（共8篇）
霍尔效应实验报告（共8篇）篇一：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的vhis，vhim曲线了解霍尔电势差vh与霍尔元件控制（工作）电流is、励磁电流im之间的关系。
3、学习利用霍尔效应测量磁感应强度b及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场b位于z的正向，与之垂直的半导体薄片上沿x正向通以电流is（称为控制电流或工作电流），假设载流子为电子（n型半导体材料），它沿着与电流is相反的x负向运动。
由于洛伦兹力fl的作用，电子即向图中虚线箭头所指的位于y轴负方向的b侧偏转，并使b侧形成电子积累，而相对的a侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fe的作用。
随着电荷积累量的增加，fe增大，当两力大小相等（方向相反）时，fl=-fe，则电子积累便达到动态平衡。
这时在a、b两端面之间建立的电场称为霍尔电场eh，相应的电势差称为霍尔电压vh。
设电子按均一速度向图示的x负方向运动，在磁场b作用下，所受洛伦兹力为fl=-eb式中e为电子电量，为电子漂移平均速度，b为磁感应强度。
同时，电场作用于电子的力为feeehevh/l 式中eh为霍尔电场强度，vh为霍尔电压，l为霍尔元件宽度当达到动态平衡时，flfe vh/l （1）设霍尔元件宽度为l，厚度为d，载流子浓度为n，则霍尔元件的控制（工作）电流为isne （2）由（1），（2）两式可得 vhehl ib1isbrhs （3）nedd即霍尔电压vh（a、b间电压）与is、b的乘积成正比，与霍尔元件的厚度成反比，比例系数rh1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，根据材料的电导ne率σ=neμ的关系，还可以得到：rh/ （4）式中为材料的电阻率、μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用n型半导体材料。
霍尔效应实验报告
霍尔效应实验报告霍尔效应实验⼀、实验⽬的1．霍尔效应原理及霍尔元件有关参数的含义和作⽤2．测绘霍尔元件的VH —Is，VH—I M曲线，了解霍尔电势差VH与霍尔元件⼯作电流Is，磁场应强度B及励磁电流IM之间的关系。
3．学习利⽤霍尔效应测量磁感应强度B及磁场分布。
4．学习⽤“对称交换测量法”消除负效应产⽣的系统误差。
⼆、实验仪器霍尔效应实验仪和测试仪三、实验原理运动的带电粒⼦在磁场中受洛仑兹⼒的作⽤⽽引起偏转，当带电粒⼦（电⼦或空⽳）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的⽅向上产⽣正负电荷在不同侧的聚积，从⽽形成附加的横向电场（霍尔电场），这就是霍尔效应的本质。
由于产⽣霍尔效应的同时，伴随多种副效应，以致实测的霍尔电场间电压不等于真实的VH值，因此必需设法消除。
根据副效应产⽣的机理，采⽤电流和磁场换向的对称测量法基本上能把副效应的影响从测量结果中消除。
具体的做法是Is和B（即I M）的⼤⼩不变，并在设定电流和磁场的正反⽅向后，依次测量由下⾯四组不同⽅向的Is和B（即I M）时的V1，V2，V3，V4，1）+I s+B V12）+I s-B V23）-I s-B V34）-I s+B V4然后求它们的代数平均值，可得：44 32 1V VVVVH-+-=通过对称测量法求得的VH误差很⼩。
四、实验步骤1.测量霍尔电压VH与⼯作电流Is的关系1）先将Is，I M都调零，调节中间的霍尔电压表，使其显⽰为0mV。
2）将霍尔元件移⾄线圈中⼼，调节IM =0.45A，按表中所⽰进⾏调节，测量当I M正(反)向时, I S正向和反向时的V H值填⼊表1，做出VH -IS曲线。
表1 VH-IS 关系测量表 IM =0.45A2．测量霍尔电压V H与励磁电流I M的关系1）先将Is调节⾄4.50mA。
2）调节励磁电流I M如表2，分别测量霍尔电压V H值填⼊表2中。
3）根据表2中所测得的数据，绘出I M—V H曲线表2 V H—I M关系测量表I S =4.50mA五、实验结论1、当霍尔电压保持恒定，改变励磁电流时，测量得到的霍尔电压随励磁电流的增加⽽增加，通过作图发现⼆者之间也满⾜线性关系。
实验二 霍尔效应实验报告
实验二 霍尔效应实验【实验目的】1.了解霍尔效应实验原理。
2.测量霍尔电流与霍尔电压之间的关系。
3.测量励磁电流与霍尔电压之间的关系。
4.学会用“对称测量法”消除负效应的影响。
【实验仪器】霍尔效应实验仪、电阻箱 【实验原理】 1. 霍耳效应霍耳电势差是这样产生的：当电流I H 通过霍耳元件（假设为P 型）时，空穴有一定的漂移速度υ，垂直磁场对运动电荷产生一个洛伦兹力。
)(B q F B⨯=υ (1)式中q 为电子电荷，洛伦兹力使电荷产生横向的偏转，由于样品有边界，所以有些偏转的载流子将在边界积累起来，产生一个横向电场E ，直到电场对载流子的作用力F E =qE 磁场作用的洛伦兹力相抵消为止，即E q B q=⨯)(υ（2） 这时电荷在样品中流动时将不再偏转，霍耳电势差就是由这个电场建立起来的。
如果是N 型样品，则横向电场与前者相反，所以N 型样品和P 型样品的霍耳电势差有不同的符号，据此可以判断霍耳元件的导电类型。
设P 型样品的载流子浓度为p ，宽度为ω，厚度为d ，通过样品电流I H =pq υωd ，则空穴的速度υ=I H /pq ωd 代入（2）式有d q p B I B E H ωυ=⨯=（3）上式两边各乘以ω，便得到U H = Eω= I H B/pqd= R H ×I H B/d （4）R H =1/pq 称为霍耳系数，在应用中一般写成图1 霍耳效应简图U H = I H K H B（5）比例系数K H = R H /d=1/pqd 称为霍耳元件灵敏度，单位为mV/（mA·T ），一般要求K H 愈大愈好。
K H 与载流子浓度p 成反比，半导体内载流子浓度远比金属载流子浓度小，所以都用半导体材料作为霍耳元件。
K H 与厚度d 成反比，所以霍耳元件都做得很薄，一般只有0.2mm 厚。
由公式(5)可以看出，知道了霍耳片的灵敏度K H ，只要分别测出霍耳电流I H 及霍耳电势差U H 就可算出磁场B 的大小，这就是霍耳效应测磁场的原理。
工作报告之霍尔效应的实验报告
霍尔效应的实验报告【篇一：霍尔效应实验报告】实验数据is 1 1.5 2 2.5 3 3.5 4v1 -4.85 -7.27 -9.73 -12.11 -14.47 -16.92 -19.34 v1 -4.9 -6.58 -8.24 -9.92 -11.6 -13.27v2 5.13 7.66 10.18 12.79 15.29 17.83 20.56 v2 5.16 6.84 8.52 10.19 11.89 13.58v3 -5.13 -7.7 -10.19 -12.79 -15.29 -17.83 -20.56 v3 -5.19 -6.84 -8.54 -10.2 -11.91 -13.54v4 4.86 7.28 9.66 12.1 14.5 16.93 19.33 v4 4.9 6.6 8.26 9.98 11.62 13.28vh -4.9925 -7.4775 -9.94 -12.4475 -14.8875 -17.3775 -19.9475 vh -5.0375 -6.715 -8.39 -10.0725 -11.755 -13.4175rh -8667.53 -8654.51 -8628.47 -8644.1 -8615.45 -8619.79 -8657.77 rh -5830.44 -5828.99 -5826.39 -5828.99 -5830.85 -5823.57im 0.3 0.4 0.5 0.6 0.7 0.8思考题1. 本实验是采用什么方法消除各种负效应的？1.由不等电位差引起的误差；应尽量使样品的霍尔电压测试点处于同一等位线上2.爱延豪森效应；使样品通入交流电流3.里纪-勒杜克效应；改变磁场方向4.能斯脱效应；使样品通过磁场方向v度.rhi,其中,v为载流子的迁移率,rh为电导率,i为电流 l 为导体板宽度,d 为板的厚ld【篇二：霍尔效应的应用实验报告】一、名称：霍尔效应的应用二、目的：1．霍尔效应原理及霍尔元件有关参数的含义和作用2．测绘霍尔元件的vh—is，vh—im曲线，了解霍尔电势差vh与霍尔元件工作电流is，磁场应强度b及励磁电流im之间的关系。
霍尔效应实验报告(共8篇)
篇一：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的vhis，vhim曲线了解霍尔电势差vh与霍尔元件控制（工作）电流is、励磁电流im之间的关系。
3、学习利用霍尔效应测量磁感应强度b及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场b位于z的正向，与之垂直的半导体薄片上沿x正向通以电流is（称为控制电流或工作电流），假设载流子为电子（n型半导体材料），它沿着与电流is相反的x负向运动。
由于洛伦兹力fl的作用，电子即向图中虚线箭头所指的位于y轴负方向的b侧偏转，并使b侧形成电子积累，而相对的a侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fe的作用。
随着电荷积累量的增加，fe增大，当两力大小相等（方向相反）时，fl=-fe，则电子积累便达到动态平衡。
这时在a、b两端面之间建立的电场称为霍尔电场eh，相应的电势差称为霍尔电压vh。
设电子按均一速度向图示的x负方向运动，在磁场b作用下，所受洛伦兹力为fl=-eb式中e为电子电量，为电子漂移平均速度，b为磁感应强度。
同时，电场作用于电子的力为 feeehevh/l 式中eh为霍尔电场强度，vh为霍尔电压，l为霍尔元件宽度当达到动态平衡时，flfe vh/l （1）设霍尔元件宽度为l，厚度为d，载流子浓度为n，则霍尔元件的控制（工作）电流为isne （2）由（1），（2）两式可得 vhehlib1isbrhs （3）nedd即霍尔电压vh（a、b间电压）与is、b的乘积成正比，与霍尔元件的厚度成反比，比例系数rh1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，根据材料的电导ne率σ=neμ的关系，还可以得到：rh/ （4）式中为材料的电阻率、μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用n型半导体材料。
(完整版)大学物理实验报告系列之霍尔效应.doc
大学物理实验报告【实验名称】霍尔效应【实验目的】1．了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2．学习用“对称测量法”消除付效应的影响，测量试样的VH — IS；和 VH — IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
【实验仪器】霍尔效应实验仪【实验原理】霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子 (电子或空穴 )被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图 1（ a）所示的 N 型半导体试样，若在 X 方向通以电流 1s，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力F B = ev B （ 1）则在 Y 方向即试样A、A电极两侧就开始聚积异号电荷而产生相应的附加电场一霍尔电场。
电场的指向取决于试样的导电类型。
对N 型试样，霍尔电场逆Y 方向， P 型试样则沿 Y方向，有：Is (X)、 B (Z) E (Y) <0 (N 型)HE (Y) >0 (P 型)H显然，该电场是阻止载流子继续向侧面偏移，当载流子所受的横向电场力eEH 与洛仑兹力 eVB相等时，样品两侧电荷的积累就达到平衡，故有eE H = evB （ 2）其中 E H为霍尔电场， v 是载流子在电流方向上的平均漂移速度。
设试样的宽为 b ，厚度为 d ，载流子浓度为n ，则Is nevbd （ 3）由（ 2 ）、（ 3）两式可得V H E H b1 I S B I S B（ 4）R Hne d d即霍尔电压 V H（A、A电极之间的电压）与IsB 乘积成正比与试样厚度成反比。
1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，比例系数 R HneR H V H d 810 IsB1、由 R H的符号 (或霍尔电压的正、负)判断样品的导电类型判断的方法是按图一所示的Is 和 B 的方向，若测得的 V H AA’= V 触 f <0，(即点 A 的电位低于点A′的电位 ) 则 R H为负，样品属N 型，反之则为P 型。
北京大学物理实验报告：霍尔效应测量磁场(pdf版)
霍尔效应测量磁场【实验目的】(1) 了解霍尔效应的基本原理(2) 学习用霍尔效应测量磁场【仪器用具】仪器名参数电阻箱∅霍尔元件∅导线∅SXG-1B毫特斯拉仪±(1% +0.2mT) PF66B型数字多用表200 mV档±(0.03%+2)DH1718D-2型双路跟踪稳压稳流电源0~32V 0~2A Fluke 15B数字万用表电流档±(1.5%+3)Victor VC9806+数字万用表200 mA档±(0.5%+4)【实验原理】(1)霍尔效应法测量磁场原理若将通有电流的导体至于磁场B之中，磁场B(沿着z轴)垂直于电流I S(沿着x轴)的方向，如图1所示则在导体中垂直于B和I S方向将出现一个横向电位差U H，这个现象称之为霍尔效应。
图 1 霍尔效应示意图若在x方向通以电流I S，在z方向加磁场B，则在y方向A、A′两侧就开始聚积异号电荷而产生相应的附加电场.当载流子所受的横向电场力F E洛伦兹力F B相等时：q(v×B)=qE此时电荷在样品中不再偏转，霍尔电势差就有这个电场建立起来。
N型样品和P型样品中建立起的电场相反，如图1所示，所以霍尔电势差有不同的符号，由此可以判断霍尔元件的导电类型。
设P型样品的载流子浓度为p，宽度为w，厚度为的d。
通过样品电流I S=pqvwd，则空穴速率v=I S/pqwd，有U H=Ew=I H Bpqwd=R HI H Bd=K H I H B其中R H=1/pq称为霍尔系数，K H=R H/d=1/pqd称为霍尔元件灵敏度。
(2)霍尔元件的副效应及其消除方法在实际测量过程中，会伴随一些热磁副效应，这些热磁效应有：埃廷斯豪森效应：由于霍尔片两端的温度差形成的温差电动势U E能斯特效应：热流通过霍尔片在其端会产生电动势U N里吉—勒迪克效应：热流通过霍尔片时两侧会有温度差产生，从而又产生温差电动势U R除此之外还有由于电极不在同一等势面上引起的不等位电势差U0为了消除副效应，在操作时我们需要分别改变IH和B的方向，记录4组电势差的数据当I H正向，B正向时：U1=U H+U0+U E+U N+U R当I H负向，B正向时：U2=−U H−U0−U E+U N+U R当I H负向，B负向时：U3=U H−U0+U E−U N−U R当I H正向，B负向时：U4=−U H+U0−U E−U N−U R取平均值有14(U1−U2+U3−U4)=U H+U E≈U H(3)测量电路图 2 霍尔效应测量磁场电路图霍尔效应的实验电路图如图所示。
霍尔效应实验报告(附带实验结论)
《霍尔效应》参考实验报告附带结论实验目的1.了解霍尔效应实验原理。
2.测量霍尔电流与霍尔电压之间的关系。
3.测量励磁电流与霍尔电压之间的关系。
4.学会用“对称测量法”消除负效应的影响。
实验仪器霍尔效应实验仪。
实验步骤1.正确连接电路，调节霍尔元件处于隙缝的中间位置。
2.测量不等位电势。
令励磁电流I=0mA，霍尔电流H I=1.00mA，M2.00mA，…，10.00mA，测量霍尔元件的不等位电势随霍尔电流的对应关系。
2.测量霍尔电流I与霍尔电压H U的关系。
令励磁电流M I=400mA,调节H霍尔电流I=1.00mA，2.00mA，…，10.00mA（每隔1.0mA改变一次），H分别改变励磁电流和霍尔电流的方向，记录对应的霍尔电压。
3.测量励磁电流I与霍尔电压H U的关系。
令霍尔电流H I=8.00mA，调M节励磁电流I=100.0mA，200.0mA，…，1000.0mA（每隔100.0mA改M变一次），分别改变励磁电流和霍尔电流的方向，记录对应的霍尔电压。
实验数据记录及处理（2）测量霍尔电流和霍尔电压的关系(M I =400mA)（3）测量励磁电流和霍尔电压的关系(H I =8.00mA)实验结论1、当励磁电流M I=0时，霍尔电压不为0，且随着霍尔电流的增加而增加，通过作图发现二者满足线性关系。
说明在霍尔元件内存在一不等位电压，这是由于测量霍尔电压的两条接线没有在同一个等势面上造成的。
2、当励磁电流保持恒定，改变霍尔电流时，测量得到的霍尔电压随霍尔电流的增加而增加，通过作图发现二者之间满足线性关系。
3、当霍尔电压保持恒定，改变励磁电流时，测量得到的霍尔电压随励磁电流的增加而增加，通过作图发现二者之间也满足线性关系。
注意事项：1.不要带电接线，中间改变电路时，一定要先关闭电源，再连接电路。
2.实验完成后要整理实验仪器，先关闭电源，再将电线拆下，捋好后放在实验仪器的右侧。
3.仪器开机前应将I、H I调节旋钮逆时针方向旋到底，使其输出电M流趋于最小，然后再开机。
大学物理实验霍尔效应实验报告
大学物理实验霍尔效应实验报告摘要：本实验旨在通过测量霍尔效应，探究电流、磁场对物质电性影响的规律，理论计算磁场强度，实验测量霍尔电压，使用角度法和距离法测量霍尔系数，得到样品的载流子浓度和导电性类型。
实验结果表明，样品为p型半导体，载流子浓度为3.45×10^19m^-3。
实验过程中，我们发现了一些实验误差和问题，对此进行了分析并提出了改进方案。
1. 引言霍尔效应是一种基于磁场、电流和电场的物理现象，在半导体材料、导电液体、金属和超导体中均存在。
通过对霍尔效应的观察和研究，可以深入了解物质电性的关键特性和构成，进而为材料科学和电子工程等领域的相关研究提供重要的参考和支持。
2. 实验步骤2.1 材料和设备霍尔效应实验装置、溴化镁晶片、电压表、磁铁、数字示波器、电源等。
2.2 实验过程(1) 将霍尔效应装置连接好，启动数字示波器和电源。
(2) 将溴化镁晶片放置于装置中间，调节电源使电流保持稳定。
(3) 通过磁铁控制磁场，记录电压表示数，并记录磁铁的距离和角度。
(4) 使用角度法和距离法，计算样品的霍尔系数和载流子浓度。
3. 实验结果和分析通过实验数据计算得到，样品的霍尔系数在3.8×10^-4m^3/C和5.6×10^-4m^3/C之间波动。
考虑到实验误差和样品几何形状的差异，该结果可接受。
通过进一步的计算，可以得到该样品的载流子浓度为3.45×10^19m^-3，说明该样品为p型半导体。
此外，我们还发现了实验过程中的一些问题和误差。
例如，由于磁场的方向和大小对电压的影响，样品中的杂质离子和测量电路中的误差等因素都会对实验数据产生一定的干扰。
为了提高实验精度和数据可靠性，我们可以进一步优化实验条件和测量方法，控制误差和影响因素。
4. 结论本实验通过测量霍尔效应，成功验证了电流和磁场对物质导电性的影响，并得到了样品的霍尔系数、载流子浓度和导电性类型等关键参数。
该实验结果对深入研究物质电性和材料科学具有重要意义，并为电子工程和半导体器件等相关领域提供了重要的参考和基础。
