空调制冷基础知识培训
合集下载
空调基础知识培训 ppt课件
25
（二）家用中央空调的局限 ： 1．布置上： 设计和安装要与装修结合才能 达到良好的舒适性和装饰效果； 2．电源要求： 电负荷较大，老式住房要考 虑电路负荷是否足够。
26
2.3 空调实例图片
（1）家用空调
窗机
挂机
天花机
冷量：小1匹，1匹，1.5匹，2匹，3匹，5匹
27
（2）商用空调
家用多联机：3匹-----8匹 VRV多联机：8匹---20匹
压缩机
空调制冷系统流程示意图
11
冷冻水
空 调 末 端
冷媒
中温高 压液体
膨胀阀 （降压）
低温低 压液体
冷却水
蒸发器 （放 热）
主机
冷凝器 (吸 热）
冷 却
塔
高温高 压气体
压缩机
低温低 压气体
空 调 制 热系 统 流 程 示 意 图
12
制冷四大部件
压缩机
13
制冷四大部件
蒸发器
14
制冷四大部件
冷凝器
1冷吨=3516W
9
单位转换： 1KW=860大卡（Kcal/h） 1 Kcal/h（大卡）=1.163 w 1冷吨（USRT）=3.5162K W
10
1.4 制冷原理
冷冻水
冷媒
膨胀阀
冷却水
低温低 压液体
中温高 压气体
空
调 末
蒸发器 (吸热）
主机
冷凝器 （放热）
冷 却
端
塔
低温低 压气体
高温高 压气体
组 2 ）组合式空调箱，根据要求可以有不同的
功能段。 3 ）风机盘管：主要形式有卧式暗装（有普
通型与高静压之分）、立式明装、卡式吸 顶等。
（二）家用中央空调的局限 ： 1．布置上： 设计和安装要与装修结合才能 达到良好的舒适性和装饰效果； 2．电源要求： 电负荷较大，老式住房要考 虑电路负荷是否足够。
26
2.3 空调实例图片
（1）家用空调
窗机
挂机
天花机
冷量：小1匹，1匹，1.5匹，2匹，3匹，5匹
27
（2）商用空调
家用多联机：3匹-----8匹 VRV多联机：8匹---20匹
压缩机
空调制冷系统流程示意图
11
冷冻水
空 调 末 端
冷媒
中温高 压液体
膨胀阀 （降压）
低温低 压液体
冷却水
蒸发器 （放 热）
主机
冷凝器 (吸 热）
冷 却
塔
高温高 压气体
压缩机
低温低 压气体
空 调 制 热系 统 流 程 示 意 图
12
制冷四大部件
压缩机
13
制冷四大部件
蒸发器
14
制冷四大部件
冷凝器
1冷吨=3516W
9
单位转换： 1KW=860大卡（Kcal/h） 1 Kcal/h（大卡）=1.163 w 1冷吨（USRT）=3.5162K W
10
1.4 制冷原理
冷冻水
冷媒
膨胀阀
冷却水
低温低 压液体
中温高 压气体
空
调 末
蒸发器 (吸热）
主机
冷凝器 （放热）
冷 却
端
塔
低温低 压气体
高温高 压气体
组 2 ）组合式空调箱，根据要求可以有不同的
功能段。 3 ）风机盘管：主要形式有卧式暗装（有普
通型与高静压之分）、立式明装、卡式吸 顶等。
制冷原理培训

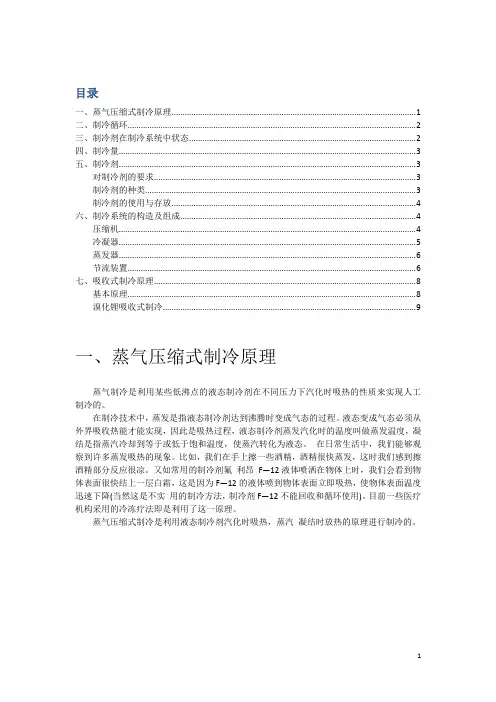

目录一、蒸气压缩式制冷原理 (1)二、制冷循环 (2)三、制冷剂在制冷系统中状态 (2)四、制冷量 (3)五、制冷剂 (3)对制冷剂的要求 (3)制冷剂的种类 (3)制冷剂的使用与存放 (4)六、制冷系统的构造及组成 (4)压缩机 (4)冷凝器 (5)蒸发器 (6)节流装置 (6)七、吸收式制冷原理 (8)基本原理 (8)溴化锂吸收式制冷 (9)一、蒸气压缩式制冷原理蒸气制冷是利用某些低沸点的液态制冷剂在不同压力下汽化时吸热的性质来实现人工制冷的。
在制冷技术中，蒸发是指液态制冷剂达到沸腾时变成气态的过程。
液态变成气态必须从外界吸收热能才能实现，因此是吸热过程，液态制冷剂蒸发汽化时的温度叫做蒸发温度，凝结是指蒸汽冷却到等于或低于饱和温度，使蒸汽转化为液态。
在日常生活中，我们能够观察到许多蒸发吸热的现象。
比如，我们在手上擦一些酒精，酒精很快蒸发，这时我们感到擦酒精部分反应很凉。
又如常用的制冷剂氟利昂F—12液体喷洒在物体上时，我们会看到物体表面很快结上一层白霜，这是因为F—12的液体喷到物体表面立即吸热，使物体表面温度迅速下降(当然这是不实用的制冷方法，制冷剂F—12不能回收和循环使用)。
目前一些医疗机构采用的冷冻疗法即是利用了这一原理。
蒸气压缩式制冷是利用液态制冷剂汽化时吸热，蒸汽凝结时放热的原理进行制冷的。
二、制冷循环压缩机是保证制冷的动力，利用压缩机增加系统内制冷剂的压力，使制冷剂在制冷系统内循环，达到制冷目的。
开始压缩机吸入蒸发制冷后的低温低压制冷剂气体，然后压缩成高温高压气体送冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸气，流入蒸发器，从周围物体吸热，经过风道系统使空调房间温度冷却下来，蒸发后的制冷剂回到压缩机中，又重复下一个制冷循环，从而实现制冷目的。
三、制冷剂在制冷系统中状态从压缩机出口经冷凝器到膨胀阀前这一段称为制冷系统高压侧；这一段的压力等于冷凝温度下制冷剂的饱和压力。
汽车空调制冷系统培训课件
第二节 汽车空调压缩机的构造与工作原理
一、空调压缩机的作用 空调压缩机是汽车空调的核心部件，它由发动机通过皮带驱动，负责吸入空调蒸 发器出口处的低温低压气态制冷剂，并把制冷剂加压，压缩成为高温高压的气态 制冷剂，然后排向冷凝器，为制冷剂在制冷系统的管路内循环流动提供动力。
二、汽车空调压缩机的安装位置 就轿车而言，汽车空调压缩机是 用固定托架安装在发动机气缸体 上，当电磁离合器接合时，由发 动机通过皮带传动带动压缩机运 转。如图3-６所示。
三、汽车空调制冷系统的分类 现在汽车空调制冷系统可分为两类：一类是膨胀阀式制冷系统，另一类是孔管式 制冷系统。
(一)膨胀阀式空调制冷系统 膨胀阀式空调制冷系统结构如
图3-2所示。主要由压缩机、 冷凝器、贮液枯燥器、膨 胀阀、蒸发器和鼓风机等 组成。
图3-2 膨胀阀式空调制冷系统
1.压缩机 压缩机由发动机通过皮带驱动，吸入蒸发器出口处的低温低压的气态制冷剂，把 制冷剂压缩成高温高压的气态排向冷凝器。 2.冷凝器 对于轿车的冷凝器安装在水箱前端，高温高压的过热制冷剂气体进入冷凝器，制 冷剂得到冷却风扇的散热，由于压力及温度的降低，制冷剂气态冷凝成液态，并 放出大量的热。从冷凝器出来后，制冷剂呈高温高压的液态。 3.储液枯燥过滤器 高温高压的液态制冷剂在储液枯燥过滤器内得到储存、枯燥水份、过滤杂质。 4.膨胀阀 高温高压的液态制冷剂通过膨胀阀的节流孔节流后体积变大，制冷剂的压力和湿 度急剧下降，以雾状〔细小液滴〕排向膨蒸发器。 5.蒸发器 雾状液态制冷剂进入蒸发器，制冷剂液态蒸发成气体。在蒸发过程中大量吸收周 围的热量，降低车内的温度，而后低温低压的制冷剂蒸气又进入压缩机。
2.冷凝放热过程 高温高压的过热制冷剂气体高于 环境的温度，进入冷凝器后将热 量传向大气进行热交换。由于压 力及温度的降低，制冷剂气体冷 凝成液体，并放出大量的热。此 过程作用是排热、冷凝。
空调与制冷技术培训资料
建立健全的安全管理制度，包括设 备安全操作规范、应急预案、事故 报告和处理流程等，确保系统运行 安全。
节能降耗措施实施
01
优化设备运行
通过合理调整设备运行参数，提 高设备运行效率，降低能耗。
03
实施节能改造
对老旧设备进行节能改造，如更 换高效压缩机、优化管道布局等
，提高设备运行效率。
02
采用高效设备
检查系统安装是否符合设计要求，清理系统内的杂物和污垢， 为调试做好准备。
按照调试方案进行系统调试，包括单机试车、联动试车和系统 整体试车等。
根据设计要求和验收规范制定验收标准，包括设备运行参数、 系统性能参数、室内环境参数等。
按照验收标准进行验收，填写验收记录并签署验收意见。对于 不符合要求的部分进行整改并重新验收。
环保政策
政府加强了对空调与制冷 设备环保性能的监管，鼓 励企业采用环保制冷剂和 材料。
智能化发展政策
政府支持智能家居产业的 发展，推动空调与制冷设 备的智能化升级。
未来市场前景展望
市场需求增长
01
随着人们生活水平的提高和气候变化的影响，空调与制冷设备
市场需求将持续增长。
技术创新推动产业升级
02
新技术的不断涌现和应用将推动空调与制冷行业的技术升级和
03
04
制冷循环
制冷剂在蒸发器、压缩机、冷 凝器和膨胀阀等组成的系统中
循环，实现制冷效果。
蒸发冷却
制冷剂在蒸发器中吸收热量并 蒸发，使周围空气降温。
压缩升温
压缩机将制冷剂压缩，提高其 温度和压力。
冷凝放热
高温高压的制冷剂在冷凝器中 放出热量，凝结成液体。
空调与制冷系统组成
制冷系统
包括蒸发器、压缩机、冷凝器 和膨胀阀等，实现制冷循环。
节能降耗措施实施
01
优化设备运行
通过合理调整设备运行参数，提 高设备运行效率，降低能耗。
03
实施节能改造
对老旧设备进行节能改造，如更 换高效压缩机、优化管道布局等
，提高设备运行效率。
02
采用高效设备
检查系统安装是否符合设计要求，清理系统内的杂物和污垢， 为调试做好准备。
按照调试方案进行系统调试，包括单机试车、联动试车和系统 整体试车等。
根据设计要求和验收规范制定验收标准，包括设备运行参数、 系统性能参数、室内环境参数等。
按照验收标准进行验收，填写验收记录并签署验收意见。对于 不符合要求的部分进行整改并重新验收。
环保政策
政府加强了对空调与制冷 设备环保性能的监管，鼓 励企业采用环保制冷剂和 材料。
智能化发展政策
政府支持智能家居产业的 发展，推动空调与制冷设 备的智能化升级。
未来市场前景展望
市场需求增长
01
随着人们生活水平的提高和气候变化的影响，空调与制冷设备
市场需求将持续增长。
技术创新推动产业升级
02
新技术的不断涌现和应用将推动空调与制冷行业的技术升级和
03
04
制冷循环
制冷剂在蒸发器、压缩机、冷 凝器和膨胀阀等组成的系统中
循环，实现制冷效果。
蒸发冷却
制冷剂在蒸发器中吸收热量并 蒸发，使周围空气降温。
压缩升温
压缩机将制冷剂压缩，提高其 温度和压力。
冷凝放热
高温高压的制冷剂在冷凝器中 放出热量，凝结成液体。
空调与制冷系统组成
制冷系统
包括蒸发器、压缩机、冷凝器 和膨胀阀等，实现制冷循环。
空调知识相关培训课件
故障排除
机器噪音大：检查室外机是否稳固，检 查室内外机风扇是否正常运转。
制热效果不好：检查室内外温度传感器 是否正常工作，检查室内外机空气流通 情况。
机器不工作：检查电源是否连接正常， 检查保险丝是否烧断。
制冷效果不好：检查制冷剂是否充足， 检查滤网是否清洁，检查室外机散热情 况。
03
空调的使用与节能
空调的节能减排方法与措施
使用高效空调设备
购买能效等级高的空调设 备，可降低能耗。
合理规划房间布局
合理规划房间布局，避免 大面积的墙壁和门窗，可 减少冷热空气交换。
定期维护保养
定期对空调设备进行维护 保养，可确保设备正常运 行，提高能效。
推广普及节能意识
提高公众对节能减排的认 识，鼓励使用节能电器和 低碳出行方式。
空调的日常维护与保养
日常维护
检查冷凝水管道是否畅通 ，防止积水。
定期清洗滤网，保持空气 流通。
空调的日常维护与保养
• 检查室外机是否稳固，防止震动和噪音。
空调的日常维护与保养
保养
01
定期更换滤网，保持空气
03 质量。
检查制冷剂是否充足，必
02 要时添加。
检查电源线是否老化，防
04 止漏电。
空调常见故障及排除方法
02 制冷剂
制冷剂是空调的核心组成部分，它能够在制冷循 环中传递热量，达到制冷效果它能够将制冷剂 从低压状态压缩成高压状态，提高制冷效果。
空调的组成部件
01 室内机
室内机包括空气过滤器、蒸发器、风机等部件， 它的作用是吸入室内空气，通过蒸发器冷却后， 将冷空气吹入室内。
绿色环保空调的概念与优势分析
01
02
03
04
机器噪音大：检查室外机是否稳固，检 查室内外机风扇是否正常运转。
制热效果不好：检查室内外温度传感器 是否正常工作，检查室内外机空气流通 情况。
机器不工作：检查电源是否连接正常， 检查保险丝是否烧断。
制冷效果不好：检查制冷剂是否充足， 检查滤网是否清洁，检查室外机散热情 况。
03
空调的使用与节能
空调的节能减排方法与措施
使用高效空调设备
购买能效等级高的空调设 备，可降低能耗。
合理规划房间布局
合理规划房间布局，避免 大面积的墙壁和门窗，可 减少冷热空气交换。
定期维护保养
定期对空调设备进行维护 保养，可确保设备正常运 行，提高能效。
推广普及节能意识
提高公众对节能减排的认 识，鼓励使用节能电器和 低碳出行方式。
空调的日常维护与保养
日常维护
检查冷凝水管道是否畅通 ，防止积水。
定期清洗滤网，保持空气 流通。
空调的日常维护与保养
• 检查室外机是否稳固，防止震动和噪音。
空调的日常维护与保养
保养
01
定期更换滤网，保持空气
03 质量。
检查制冷剂是否充足，必
02 要时添加。
检查电源线是否老化，防
04 止漏电。
空调常见故障及排除方法
02 制冷剂
制冷剂是空调的核心组成部分，它能够在制冷循 环中传递热量，达到制冷效果它能够将制冷剂 从低压状态压缩成高压状态，提高制冷效果。
空调的组成部件
01 室内机
室内机包括空气过滤器、蒸发器、风机等部件， 它的作用是吸入室内空气，通过蒸发器冷却后， 将冷空气吹入室内。
绿色环保空调的概念与优势分析
01
02
03
04
工程机械空调知识培训讲义
工程机械空调知识培训讲义一、空调系统基础知识1. 空调系统的作用工程机械空调系统能够调节车厢内的温度和湿度，提供舒适的工作环境，保障操作人员的工作效率和健康。
2. 空调系统的组成空调系统主要由压缩机、冷凝器、蒸发器和膨胀阀四部分组成，通过循环往复压缩、冷却、膨胀、蒸发等过程，达到调节车厢内温度的效果。
3. 空调系统的工作原理空调系统利用制冷循环原理，通过蒸发器吸收车厢内的热量，然后通过压缩机将吸收的热气体变成高温高压气体，在冷凝器释放热量，使空气冷却，然后再经过膨胀阀进入蒸发器进行循环。
二、空调系统组件及功能1. 压缩机压缩机是空调系统的核心部件，其主要功能是将低温低压的蒸汽吸入，通过机械方式压缩成高温高压的蒸汽，提供制冷循环的动力。
2. 冷凝器冷凝器主要用于冷凝和凝结高温高压的气体，释放热量并将气体冷却成液体。
冷凝器通常设在机械空调系统的外部，通过散热片、风扇等方式散热。
3. 蒸发器蒸发器是制冷系统中的重要组件，其主要功能是将吸收的热能释放到外界环境中，并起到凉却汽化工质的作用。
4. 膨胀阀膨胀阀是控制制冷剂流速和流量的装置，通过控制蒸发器内的压力和液态制冷剂的流量，从而控制制冷系统的制冷量。
5. 制冷剂制冷剂是空调系统中的工质介质，其主要功能是在蒸发器中蒸发吸收热量，然后在压缩机中被压缩成高温高压气体，从而进行循环制冷。
三、维护及保养1. 定期清洗空调滤网空调滤网在使用过程中会堵塞大量的灰尘和杂质，影响空调系统的散热效果，因此需要定期清洗。
2. 注意防尘在操作工程机械时，应该注意保持空调系统的清洁，避免各种杂质的进入，影响空调系统的散热效果。
3. 定期检查制冷剂量制冷剂的量对空调系统的正常运行起着至关重要的作用，因此需要定期检查制冷剂的量，并根据需要进行添加或更换。
4. 定期检查空调系统的压力空调系统的压力对系统的有效运行起着至关重要的作用，因此需要定期检查冷凝器和蒸发器的压力情况，保证系统的运行正常。
第1章 制冷基本知识
3、低温制冷（低温）：－200℃ （73K）至－268.95℃（4.2K）。 4.2K是液氦的沸点。
4、极低温制冷（极低温）：低于 4.2K。
1.1.2 无温差传热的逆卡诺循环
根据热力学第二定律，热量不会自发地从 低温环境传向高温环境。要实现这种逆向传热 过程，必须要伴随一个补偿过程使整个孤立系 统的熵增等于或大于零。蒸气压缩式制冷就是 以消耗机械能作为补偿条件，借助制冷工质的 状态变化将热量从温度较低的环境（通常是空 调房间、冷库等）不断地传给温度较高的环境 (通常是自然界的水或空气）中去。逆卡诺循 环由两个可逆等温过程和两个可逆绝热过程组 成，循环沿逆时针方向进行，该循环过程的示 意图和T-s图如图1-4所示。
目前全国生产制冷设备的厂家有近 100家，生产空调设备的厂家有近200家。 自1989年来工业产值平均年增长20%左 右。
目前我国制冷空调行业产值约占全球 总量的12%以上，成为继美国、日本之后 的第三大制冷空调生产国。
我国电冰箱、家用空调器产量已居世 界第一位，分别占到世界总产量的30%和 16%。
q0 q0 T0 c w0 qk q0 Tk T0 （1-1）
此外，逆卡诺循环也可用来获得供热效 果，例如冬季将大气环境作为低温热源，将 供热房间作为高温热源进行供热。这样工作 的装置称为热泵，也就是向泵那样把低位热 源的热能转移至高位热源。热泵的经济性用 供热系数 c表示，其值为单位耗功量所获取 的热量
到1874年林德（Linde）设计成功氨 制冷机，被公认为制冷机的始祖，这些都 对制冷技术的发展起了重大作用； 1913年美国工程师拉森（Lnvsen） 制造出世界上第一台手操纵家用电冰箱； 1918年美国开尔文纳特（Kelvinator ）公司首次在市场上推出自动电冰箱；
空调制冷知识培训范文
空调制冷知识培训一：名词解释制冷：用人工方法从一物质或空间移出热量，以便为空气调节，冷藏和研究等提供冷源的技术制冷量：单位时间内，由制冷机蒸发器中的制冷剂所移出的热量。
标准制冷量：在规定的标准工况下制冷机的制冷量空调工况制冷量：在规定的空气调节工作状况下，制冷机的制冷量焓：物质所具有的一种热力学性质，定义为该物质的体积，压力的乘积与内能的总和，是一种状态函数。
熵：一个压力状态函数。
压焓图：以压力和焓值为坐标，表示物质状态变化的热力状态图。
制冷剂：制冷系统中完成制冷循环的工作物质。
共沸溶液制冷剂：两种或两种以上的制冷剂，按一定的组成相互溶解生成的混合制冷剂，在恒定的压力下，该制冷剂具有恒定不变的蒸发，冷凝温度，而且气相和液相具有相同的组分。
非共沸溶液制冷剂：两种或两种以上的制冷剂，按一定的组成相互溶解生成的混合制冷剂，在恒定的压力下，该制冷剂的蒸发，冷凝温度不能保持恒定，而且气相和液相具有不同的组成不凝性气体：在冷凝温度和压力下不凝结而存在于制冷系统中的气体。
压缩式制冷循环：由制冷剂液体的气化，蒸气的机械压缩，蒸气的液化和液体的膨胀等四个环节组成的制冷循环。
吸收式制冷循环：以热能为动力，由制冷剂气化，蒸气被吸收液吸收，加热吸收液取出制冷剂蒸气以及制冷剂冷凝，膨胀等过程组成的制冷循环。
过冷：液态制冷剂的温度降低到相应压力的冷凝温度以下的现象。
制冷压缩机：用机械方法提升制冷剂压力的设备二：制冷压缩机的分类制冷压缩机的种类和形式很多，根据其工作原理可分为容积型和速度型两大类1：容积型压缩机是用机械的方法使气体的体积缩小，从而提高了气体的压力，根据其运动形式又可分为往复式和回转式2：速度型压缩机是用惯性的方法，通过高速旋转的叶轮使连续流动的气体获得很高的流速，然后再急剧减速，再减速过程中，气体分子因惯性而彼此靠近，缩短了分子间的距离，来提高气体的压力。
三：在制冷设备中对制冷剂的一般要求1：化学性质方面要求无毒，不可燃，高温稳定性好2：热导率要大，可提高蒸发器和冷凝器的传热效率，减少传热面积。
空调制冷基础知识培训
谢谢大家
空调器的原理
基本原理与定律
热力学基本定律 热力学第一定律：能量既不能凭空 产生，也不能凭空消失，它只能从 一种形式转化为另一种形式，或者 从一个物体转移到另一个物体，在 转移和转化的过程中，能量的总量 不变。表达式为Q=△U+W。 热力学第二定律：热量可以自发地 从温度高的物体传递到较冷的物体， 但不可能自发地从温度低的物体传
冷媒气体变为高温高压 气体
高 温 高 压
蒸发器 （蒸发）
●空气吸收冷媒的 冷量使液态冷媒变 为气态
冷凝器
（冷凝）
●向空气放出冷媒的热量
使气态冷媒变为液态
液 体
液 体
膨胀阀 （膨胀）
低温 低圧
●降低冷媒压力 ●调整冷媒流量
高温 高圧
空调器的分类
一. 按制冷、制热功能 单制冷型（冷风型）：只能 制冷、通风，不能制热。 制冷、制热型（热泵型）： 既能制冷，又能制热。 热泵辅助电加热型：在热泵 型上加辅助电加热器。
空调器的组成及原理
空调器的组成： 空调器的主要部件：压缩机、冷凝器、 膨胀阀及蒸发器(见图片) 其他部件： 干燥过滤器、储液器、气液分离器、 四通阀、电磁阀、单向阀、电气控制 系统、风机、水泵等(见图片)
毛细管一般采用内径 0.6-2.0 毫米左右的紫铜管，其长度根据制冷系 统性能匹配后确定的流量而定，所以不要随意改变空调器的毛细管。
蒸发式冷凝器
蒸发式冷凝器优点 1、系统运行费用低冷。凝温度在湿球设计温度8.3℃以内 压缩机功率节省至少10%的功耗,并且比风冷式冷凝器系 统节省30%的功耗,风机的功率是风冷式冷凝器风机功率 的1/3.由于泵的扬程较低和水流量的降低,水泵的功率大约 是普通的冷却塔/冷凝器系统中所需要的水泵功率25%. 2、节省初投资。把冷却塔、冷凝器、循环水池、循环水泵 和水管综合为一体,这样减少了冷却塔、循环水泵和水管 等设备,也减少了处理与安装单个元件的费用。高效率地 换热方式,所以能有效地减少换热面积、风扇的数量和风 机电机功耗。 3、节省空间。通过把冷凝器盘管和冷却塔结合成一体节省 了宝贵的空间,不需要较大的水泵与管路.只要求大约是相 同规格的风冷式冷凝器的50%的迎风面积。
AC01 空调基础及制冷技术(二)
潜热举例：0 ℃冰融化成0℃水 吸收335J热量 显热举例：0 ℃水加热成1℃水 吸收4.186J热量
持续产生1KW显冷量1年耗电费用
舒适空调：
AIR PRODUCT TRAINING
100% 80% 60% 40% 20% 0%
10% 35%
（（1KW÷0.65）÷2.9）
×365天×24小时×0.8
舒适空调
-5℃－38℃
AIR PRODUCT TRAINING
夏季制冷时舒适空调可正常运行，随着冬天室外温度的下降， 冷凝压力降低，蒸发压力也随之下降；当冷凝压力低于热力膨胀阀 标称的额定阀前压力，蒸发压力将低于0Psig甚至为负压。蒸发温 度低，产生低吸气压保护，同时空气处理时过度除湿，蒸发器容易 结霜，导致机组不能正常工作。而制冷剂循环流量减小，制冷量下 降，压缩机的绕组热量不能得到有效冷却，易烧毁。标准机房的特 点是发热量大，其空调即使在冬季也要具备降温功能。舒适性空调 在冬季运行时，蒸发器温度低、结霜，机组不能正常工作，不能 适应机房的冬季运行要求。精密空调采用可调速风机和Lee-temp等 冷凝压力控制方法，保持正常运行所需冷凝压力，适应各类环境温 度变化的范围，在室外-35oC时仍能保证空调24小时正常制冷工作 。
舒适性空调的结构设计决定了其功能及可靠性不适合机房使用
精密空调与舒适性空调比较五：高精度
AIR PRODUCT TRAINING
精密空调设计 舒适性空调设计
控制手段和方 法
风量 湿度 洁净度
PID微分积分调解控制 方法或模糊控制方法
大风量设计，保障温场 均匀 快速除湿、快速加湿的 精确控制 通过大风量和专业过滤 网保证达到标准
余配置。适应温度环境宽,维护简单。
制冷与空调设备运行操作作业培训教程
采用高效压缩机是制冷设备节能 减排的重要手段之一。通过改进 压缩机设计、优化运行参数等方 式，可以提高压缩机的效率，减
少能源消耗。
热回收技术
在制冷过程中，利用热回收技术 将产生的热量进行回收利用，可 以减少对外部环境的热量排放，
从而达到节能减排的效果。
智能化控制技术
采用智能化控制技术，根据制冷 设备的运行状态和外部环境条件 ，自动调节压缩机的运行参数，
启动前检查
在启动制冷设备前，应检查设备周围环境，确保没有杂物阻碍设备运 行，同时检查设备各部件是否正常，如发现异常应及时处理。
安全防护装置
操作制冷设备时，应确保设备的安全防护装置正常工作，如安全阀、 压力表、温度计等，定期检查并保持其准确性和可靠性。
操作规程
操作制冷设备时应按照规定的操作规程进行，避免因操作不当导致设 备损坏或人员伤亡。
技术发展历程
节能减排技术在制冷与空调设备领域的发展经历了多个阶段，从最初的 简单节能技术到现在的智能化、综合化节能技术，技术水平不断提高。
03
技术应用现状
目前，节能减排技术在制冷与空调设备领域的应用已经非常广泛，不仅
在商业和工业领域得到广泛应用，也在家庭领域得到普及。
制冷设备节能减排技术
高效压缩机技术
风量调节
调节空调风量时应根据实际需要选择合适的风量 ，避免过大或过小影响室内空气质量和能源消耗 。
定期清洗
空调设备应定期进行清洗和维护，包括清洗滤网 、冷凝器等部件，确保设备正常运行和室内空气 质量。
紧急情况处理与预防措施
紧急停机
在遇到紧急情况时，应立即按下紧急停机按钮，停止设备运行，并采取相应的 紧急处理措施。
目的。
制冷剂
制冷剂是制冷循环中的工作介质， 通过吸热和放热实现制冷效果。常 用的制冷剂有氟利昂、氨等。
少能源消耗。
热回收技术
在制冷过程中，利用热回收技术 将产生的热量进行回收利用，可 以减少对外部环境的热量排放，
从而达到节能减排的效果。
智能化控制技术
采用智能化控制技术，根据制冷 设备的运行状态和外部环境条件 ，自动调节压缩机的运行参数，
启动前检查
在启动制冷设备前，应检查设备周围环境，确保没有杂物阻碍设备运 行，同时检查设备各部件是否正常，如发现异常应及时处理。
安全防护装置
操作制冷设备时，应确保设备的安全防护装置正常工作，如安全阀、 压力表、温度计等，定期检查并保持其准确性和可靠性。
操作规程
操作制冷设备时应按照规定的操作规程进行，避免因操作不当导致设 备损坏或人员伤亡。
技术发展历程
节能减排技术在制冷与空调设备领域的发展经历了多个阶段，从最初的 简单节能技术到现在的智能化、综合化节能技术，技术水平不断提高。
03
技术应用现状
目前，节能减排技术在制冷与空调设备领域的应用已经非常广泛，不仅
在商业和工业领域得到广泛应用，也在家庭领域得到普及。
制冷设备节能减排技术
高效压缩机技术
风量调节
调节空调风量时应根据实际需要选择合适的风量 ，避免过大或过小影响室内空气质量和能源消耗 。
定期清洗
空调设备应定期进行清洗和维护，包括清洗滤网 、冷凝器等部件，确保设备正常运行和室内空气 质量。
紧急情况处理与预防措施
紧急停机
在遇到紧急情况时，应立即按下紧急停机按钮，停止设备运行，并采取相应的 紧急处理措施。
目的。
制冷剂
制冷剂是制冷循环中的工作介质， 通过吸热和放热实现制冷效果。常 用的制冷剂有氟利昂、氨等。
空调基本原理
空调技术基础培训 第一章 制冷原理
1
R&D 系列培训--制冷原理
一、 基本定律和概念 基本定律
热力学第一定律：即能量守恒定律 Q = ΔU + W
其中：Q ΔU W
从外界吸入的热量 内能的增量 外界所作的功
热力学第二定律： 热不可能自发地、不付代价地从低温物体传至高温物体。
2
R&D 系列培训--制冷原理
高温热源 Tc （环境）
ε=
(COP)
制冷机
W
εc =
ε (COP) 达不到εc 存在效率因素 η= ε/ εc
实际制冷机的
低温热源 To （被冷却对象）
5
R&D 系列培训--制冷原理
三、压焓图 温熵图
3 4 5
1 2
压焓图： 1. 等压线 2. 等焓线 3. 等温线 4. 等熵线 5. 等容线 6. 等干度线
因此，压力 pk 的等压线和 χ=0 的饱和液体线的交点 即为点 3 的状态。
4 q0
1
w0
h
h4
h1
h2
13
R&D 系列培训--制冷原理
点 4 表示制冷剂出节流阀时的状态，也就是进入蒸 发器时的状态。
p 3
qk
2‘
过程线 3-4 表示制冷剂在通过节流阀时的节流过程。 pk 在这一过程中，制冷剂的压力由 pk 降到 po，温度由 tk 降到 to 并进入两相区。 由于节流过程是一个不可逆过程，所以用一虚线表 示 3-4 过程。
p 3
qk
2‘
pk
2
p0
4 q0
1
w0
h
h4
h1
h2
15
1
R&D 系列培训--制冷原理
一、 基本定律和概念 基本定律
热力学第一定律：即能量守恒定律 Q = ΔU + W
其中：Q ΔU W
从外界吸入的热量 内能的增量 外界所作的功
热力学第二定律： 热不可能自发地、不付代价地从低温物体传至高温物体。
2
R&D 系列培训--制冷原理
高温热源 Tc （环境）
ε=
(COP)
制冷机
W
εc =
ε (COP) 达不到εc 存在效率因素 η= ε/ εc
实际制冷机的
低温热源 To （被冷却对象）
5
R&D 系列培训--制冷原理
三、压焓图 温熵图
3 4 5
1 2
压焓图： 1. 等压线 2. 等焓线 3. 等温线 4. 等熵线 5. 等容线 6. 等干度线
因此，压力 pk 的等压线和 χ=0 的饱和液体线的交点 即为点 3 的状态。
4 q0
1
w0
h
h4
h1
h2
13
R&D 系列培训--制冷原理
点 4 表示制冷剂出节流阀时的状态，也就是进入蒸 发器时的状态。
p 3
qk
2‘
过程线 3-4 表示制冷剂在通过节流阀时的节流过程。 pk 在这一过程中，制冷剂的压力由 pk 降到 po，温度由 tk 降到 to 并进入两相区。 由于节流过程是一个不可逆过程，所以用一虚线表 示 3-4 过程。
p 3
qk
2‘
pk
2
p0
4 q0
1
w0
h
h4
h1
h2
15
机房精密空调基础培训
运行时间
全年每天24小时
夏季每天10小时
舒适空调的结构仅依据人的使用时间设计
不间断运行寿命
＞10年
＜3年
舒适空调不满足机房不间断运行要求，寿命短
来电自启动
具备
没有
舒适空调不适合机房无人值守要求
能耗比例
1
1.5
舒适空调过度除湿，耗能较大
01.
机房温度不能保持恒定 - 电子元器件的寿命大大降低
02.
局部温度过热 - 设备突然关机
机房精密空调的日常维护
1、控制系统的维护 对空调系统的维护人员而言，在巡视时第一步就是看空调系统是否在正常运行，因此我们首先要做以下的一些工作。 1)从空调系统的显示屏上检查空调系统的各项功能及参数是否正常； 2)如有报警的情况要检查报警记录，并分析报警原因； 3)检查温度、湿度传感器的工作状态是否正常； 4)对压缩机和加湿器的运行参数要做到心中有数，特别是在每天早上的第一次巡检时，要把前一天晚上压缩机的运行参数和以前的同一时段的参数进行对比，看是否有大的变化，根据参数的变化可以判断计算机机房中的计算机设备运行状况是否有较大的变化，以便合理地调配空调系统的运行台次和调整空调的运行参数。当然，对目前而言有些比较老的空调系统还不能够读出这些参数，这就需要晚上值班的工作人员多观察和记录。
显示器（终端）
是控制系统的核心，完成空调的所有功能
主控制器（主板）
是空调的指挥中心。
控制系统
主要是指温湿度传感器（T/H Sensor）
传感器
机房空调的组成
风机系统 是空调最重要的部分， 实现室内气流组织的循环 送风机 皮带传动式 后曲叶直联风机 可调节风量 EC风机 无极调节风量
机房空调的组成
全年每天24小时
夏季每天10小时
舒适空调的结构仅依据人的使用时间设计
不间断运行寿命
＞10年
＜3年
舒适空调不满足机房不间断运行要求，寿命短
来电自启动
具备
没有
舒适空调不适合机房无人值守要求
能耗比例
1
1.5
舒适空调过度除湿，耗能较大
01.
机房温度不能保持恒定 - 电子元器件的寿命大大降低
02.
局部温度过热 - 设备突然关机
机房精密空调的日常维护
1、控制系统的维护 对空调系统的维护人员而言，在巡视时第一步就是看空调系统是否在正常运行，因此我们首先要做以下的一些工作。 1)从空调系统的显示屏上检查空调系统的各项功能及参数是否正常； 2)如有报警的情况要检查报警记录，并分析报警原因； 3)检查温度、湿度传感器的工作状态是否正常； 4)对压缩机和加湿器的运行参数要做到心中有数，特别是在每天早上的第一次巡检时，要把前一天晚上压缩机的运行参数和以前的同一时段的参数进行对比，看是否有大的变化，根据参数的变化可以判断计算机机房中的计算机设备运行状况是否有较大的变化，以便合理地调配空调系统的运行台次和调整空调的运行参数。当然，对目前而言有些比较老的空调系统还不能够读出这些参数，这就需要晚上值班的工作人员多观察和记录。
显示器（终端）
是控制系统的核心，完成空调的所有功能
主控制器（主板）
是空调的指挥中心。
控制系统
主要是指温湿度传感器（T/H Sensor）
传感器
机房空调的组成
风机系统 是空调最重要的部分， 实现室内气流组织的循环 送风机 皮带传动式 后曲叶直联风机 可调节风量 EC风机 无极调节风量
机房空调的组成
制冷与空调作业安全培训
或千卡（kcal）。其换算关系为：1 kcal=4.18 kJ
1．2 基础知识
4、表压力、绝对压力和真空度的定义。 绝对压力、大气压力和表压力三者之间的关系是： Pa = B + Pe 在相同的大气压下，真空度越大，绝对压力越小
1．2 基础知识
识读压力表
1．2 基础知识
4 密度与比容
（１）比容 单位质量的物质所占有的容积 称比容（也称比体积）。用υ表示，单位是m³ ／kg。其数学表达式为：υ＝Ｖ／m
能量转换与守恒定律又称热力学第一定律、能量不灭定律，它 是指能量既不会凭空产生，也不会凭空消失，它只能从一种形 式转化为其他的形式，或从一个物体转移到其他物体，在这一 过程中其总量不变。
1．3 能量转换与守恒、热力学第一定律、热力学第二定 律
热力学第一定律 热力学第一定律指出，热能可以从一个物体传递给另一个物体，
教学重点难点
2． 安全技术理论。40学时
2．1 单级和双级压缩式制冷原理。 2．2 制冷空调设备的分类、作用、工作原
理和结构。 2．3 安全控制装置(压力控制、温度与液位
显示控制、安全阀与易熔塞、断水保护等安全 装置)的作用、结构、安装要求、参数设定值 与常见故障的判断。
2．4 冷冻水系统、冷却水系统及水质的安全要求。
1.1 介绍有关制冷、空调的安全生产法规、规章的安全 知识
（3）《特种作业人员安全技术培训考核管理办法》第十九条 特种作业人员必须持证上岗。无证上岗的，按国家有关规定对 用人单位和作业人员进行处罚。
1.1 介绍有关制冷、空调的安全生产法规、规章的安全 知识
4、制冷与空调作业主要安全标准语规范有哪些 5、制冷、空调作业人员职业道德规范等
达到11％～13％时即可点燃，达到16％时遇明火就会爆炸。因
1．2 基础知识
4、表压力、绝对压力和真空度的定义。 绝对压力、大气压力和表压力三者之间的关系是： Pa = B + Pe 在相同的大气压下，真空度越大，绝对压力越小
1．2 基础知识
识读压力表
1．2 基础知识
4 密度与比容
（１）比容 单位质量的物质所占有的容积 称比容（也称比体积）。用υ表示，单位是m³ ／kg。其数学表达式为：υ＝Ｖ／m
能量转换与守恒定律又称热力学第一定律、能量不灭定律，它 是指能量既不会凭空产生，也不会凭空消失，它只能从一种形 式转化为其他的形式，或从一个物体转移到其他物体，在这一 过程中其总量不变。
1．3 能量转换与守恒、热力学第一定律、热力学第二定 律
热力学第一定律 热力学第一定律指出，热能可以从一个物体传递给另一个物体，
教学重点难点
2． 安全技术理论。40学时
2．1 单级和双级压缩式制冷原理。 2．2 制冷空调设备的分类、作用、工作原
理和结构。 2．3 安全控制装置(压力控制、温度与液位
显示控制、安全阀与易熔塞、断水保护等安全 装置)的作用、结构、安装要求、参数设定值 与常见故障的判断。
2．4 冷冻水系统、冷却水系统及水质的安全要求。
1.1 介绍有关制冷、空调的安全生产法规、规章的安全 知识
（3）《特种作业人员安全技术培训考核管理办法》第十九条 特种作业人员必须持证上岗。无证上岗的，按国家有关规定对 用人单位和作业人员进行处罚。
1.1 介绍有关制冷、空调的安全生产法规、规章的安全 知识
4、制冷与空调作业主要安全标准语规范有哪些 5、制冷、空调作业人员职业道德规范等
达到11％～13％时即可点燃，达到16％时遇明火就会爆炸。因
制冷与空调技术基础知识
Ｐ型）组成的直流闭合电路，则有明显的珀尔帖效应，且冷热端无相
互干扰。半导体制冷就是利用半导体的温差电效应实现制冷。
半导体制冷原理
•
5.涡流管制冷
•
法国人兰克在1933年发明一种装置（涡流管），可以使压缩气体
产生涡流，并将气流分成冷、热两部分。涡流管装置由喷嘴、涡流室、
孔板、管子和控制阀组成。涡流室将管子分为冷端、热端两部分。喷
液态和气态三种状态中的任何一态存在于自然界中，随着外部条件的
不同，三态之间可以相互转化，如图1-3所示。如果把固体冰加热便
变成水，水再加热就变成蒸汽；相反，将水蒸汽冷却可变成水，继续
冷却可结成冰。这样的状态变化对制冷技术有着特殊意义。
•
人们可利用制冷剂在蒸发器中汽化吸热，而在冷凝器中放热冷凝,
即应用热力学第二定律的原理，通过制冷机对制冷剂气体的压缩，以
饱和压力。以水为例，其在一个大气压下的饱和温度为100℃，
则水在100℃时饱和压力为一个大气压。
•
饱和温度与饱和压力之间存在着一定的对应关系，例如，在
海平面，水到100℃才沸腾，而在高原地带不到100℃就沸腾。一
般来说，压力升高，对应的饱和温度也升高；温度升高，对应的
饱和压力也增大。
•
6.过热和过冷
中吸取热量，向环境排放热量。制冷剂一系列状态变化过程的综合为
制冷循环。为了实现制冷循环，必须消耗能量。所消耗能量的形式可
以是机械能、电能、 热能、太阳能或其它可能的形式。
1.2 人工制冷及其基本方法
•
１.相变制冷
•
即利用物质相变的吸热效应实现制冷。如冰融化时要吸取80
kcal/kg的熔解热；氨在１标准大气压下汽化时要吸取327kcal/kg的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调制冷基础知识培训
（一）、制冷剂
• 制冷剂是制冷机中的工作流体，它通过自身热力状态 的循环变化不断与外界发生能量交换，达到制冷的目
的。
• 制冷剂能在要求的低温下蒸发，从被冷对象中吸取热 量；又能在较高的温度下凝结，向外界排放热量。
• 常见的几种制冷剂有氟里昂（R12，R22）、R410A（ 所谓的无氟制冷剂）、R407C、氨、CO2等。
气液分离器
气液分离器在热泵或制冷系统中的基本作用 是分离出并保存回气管里的液体以防止压 缩机液击。
空调系统运行原理
(制冷剂系统)
制冷原理
• 1.低压的气态氟里昂（冷媒）被吸入压缩机，被压缩成高 温高压的气体氟里昂（冷媒）2.气态氟里昂（冷媒）流到 室外的冷凝器，在向室外散热过程中，逐渐冷凝成高压液 体氟里昂（冷媒）3.通过节流装置降压（同时也降温）又 变成低温低压的气液氟里昂（冷媒）混合物4.气液混合的 氟里昂（冷媒)进入室内的蒸发器，通过吸收室内空气中 的热量而不断汽化，使得房间的温度降低，氟里昂（冷媒 )也又变成了低压气体，重新进入了压缩机。如此循环往 复，空调就可以连续不断的运转工作了。
到室内机蒸发器 毛细管
从冷凝器过来
电子膨胀阀
毛细管
毛细管节流（减压）原理
高压：制冷剂流入毛细 管前“堵车”，“车流 缓慢” （室外机）
毛细管
只有少量制冷剂可以流过
低压：少量的冷媒进入 宽阔的空间，压力降
“车流顺畅”，带走热 量 （配管与室内机）
➢膨胀阀利用制冷剂的“塞车”，使制冷剂压力降低；低压力下，就算
制冷剂的主要作用
制冷剂在温度低的环境吸收热量，降 低周围的温度，达到制冷的效果。
制冷剂在温度高的环境放出热量，提 高周围的温度，达到制暖的效果。
空调常用制从蒸 发器过来的低温低压制冷剂压缩成高温高压 的制冷剂，并送到冷凝器。 为整个空调系统提供动力来源。
• 干球温度：是温度计在普通空气中所测出 的温度，即我们一般天气预报里常说的气 温。
• 湿球温度：是指同等焓值空气状态下，空 气中水蒸汽达到饱和时的空气温度，在空 气焓湿图上是由空气状态点沿等焓线下降 至100%相对湿度线上，对应点的干球温度。
Thank you
汇报人：xx
压缩机
制冷压缩机
容积型
速度型
回转式
活 塞 式
滚 动
（ 转 子
活式
塞）
滑 片 式
式
单 螺 杆 式
双 螺 杆 式
涡 旋 式
离 心 式
现家用及户式中央空调压缩机类型： ——————以滚动活塞式（转子式）和涡旋式压缩机为主。
单转子压缩机结构
排气管 端盖
壳体 铁芯 曲轴 转子 线圈 上轴承 活塞 下轴承 机脚
（增大散热面积，有助热量散发）
管壁
冷凝器截面视图
（四）节流机构
• 从冷凝器来的高压制冷剂液体经节流机构后，压力降低 ，然后进入蒸发器中。另外还起到调节进入蒸发器的制 冷剂流量的作用。
• 分类：1、电子膨胀阀（多为工业用/小型的膨胀阀也应 用于商用和家用空调上 ） 2、毛细管（家用制冷用） 3、浮球调节阀（工业、商业、生活用）
胶塞 接线柱 过滤网 托架 储液器
铜管
平衡块 消音盖 气缸
下盖
（三）冷凝器
• 作用是通过与外界的热交换将从压缩机过来的 高压、过热的制冷剂蒸汽凝结成饱和液体。
• 分类： 1、空气冷却式冷凝器（一般家用空调 常用的冷凝方式） 2、水冷却式冷凝器 3、蒸发式和淋激式冷凝器
肋片（翅片）
➢冷凝器上设置翅片，增 大了冷凝器的换热面积， 更有利于热量向周围的空 气散发，更有利于空调的 运转 ➢但翅片不是越多，越密 就越好；因为翅片太密会 造成风阻太大，也会影响 空调的运转效率；
制冷循环
制暖循环（热泵工况）
空调基础知识
空调的定义
空调即空气调节[1]（air conditioning），是指用人工手段 ，对建筑/构筑物内环境空气的温度、湿度、洁净度、速 度等参数进行调节和控制的过程。一般包括冷源/热源设 备，冷热介质输配系统，末端装置等几大部分和其他辅助 设备。主要包括水泵、风机和管路系统。末端装置则负责 利用输配来的冷热量，具体处理空气，使目标环境的空气 参数达到要求。
温度很低，也能蒸发吸热（这就是制冷最关键的过程）。
（五）蒸发器
制冷剂经过节流机构降压后在这里 蒸发吸热变成低温低压的气体。
蒸发器的结构与冷凝器相似，表面的翅片同为增大散热面积而设置。
制冷配件介绍
• 换向四通阀 • 气液分离器
换向四通阀
四通阀，液压阀术语，是具有四个油口的控制阀。四通阀是制冷设备 中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先 导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右 端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压 差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相 通，形成制冷循环。
（一）、制冷剂
• 制冷剂是制冷机中的工作流体，它通过自身热力状态 的循环变化不断与外界发生能量交换，达到制冷的目
的。
• 制冷剂能在要求的低温下蒸发，从被冷对象中吸取热 量；又能在较高的温度下凝结，向外界排放热量。
• 常见的几种制冷剂有氟里昂（R12，R22）、R410A（ 所谓的无氟制冷剂）、R407C、氨、CO2等。
气液分离器
气液分离器在热泵或制冷系统中的基本作用 是分离出并保存回气管里的液体以防止压 缩机液击。
空调系统运行原理
(制冷剂系统)
制冷原理
• 1.低压的气态氟里昂（冷媒）被吸入压缩机，被压缩成高 温高压的气体氟里昂（冷媒）2.气态氟里昂（冷媒）流到 室外的冷凝器，在向室外散热过程中，逐渐冷凝成高压液 体氟里昂（冷媒）3.通过节流装置降压（同时也降温）又 变成低温低压的气液氟里昂（冷媒）混合物4.气液混合的 氟里昂（冷媒)进入室内的蒸发器，通过吸收室内空气中 的热量而不断汽化，使得房间的温度降低，氟里昂（冷媒 )也又变成了低压气体，重新进入了压缩机。如此循环往 复，空调就可以连续不断的运转工作了。
到室内机蒸发器 毛细管
从冷凝器过来
电子膨胀阀
毛细管
毛细管节流（减压）原理
高压：制冷剂流入毛细 管前“堵车”，“车流 缓慢” （室外机）
毛细管
只有少量制冷剂可以流过
低压：少量的冷媒进入 宽阔的空间，压力降
“车流顺畅”，带走热 量 （配管与室内机）
➢膨胀阀利用制冷剂的“塞车”，使制冷剂压力降低；低压力下，就算
制冷剂的主要作用
制冷剂在温度低的环境吸收热量，降 低周围的温度，达到制冷的效果。
制冷剂在温度高的环境放出热量，提 高周围的温度，达到制暖的效果。
空调常用制从蒸 发器过来的低温低压制冷剂压缩成高温高压 的制冷剂，并送到冷凝器。 为整个空调系统提供动力来源。
• 干球温度：是温度计在普通空气中所测出 的温度，即我们一般天气预报里常说的气 温。
• 湿球温度：是指同等焓值空气状态下，空 气中水蒸汽达到饱和时的空气温度，在空 气焓湿图上是由空气状态点沿等焓线下降 至100%相对湿度线上，对应点的干球温度。
Thank you
汇报人：xx
压缩机
制冷压缩机
容积型
速度型
回转式
活 塞 式
滚 动
（ 转 子
活式
塞）
滑 片 式
式
单 螺 杆 式
双 螺 杆 式
涡 旋 式
离 心 式
现家用及户式中央空调压缩机类型： ——————以滚动活塞式（转子式）和涡旋式压缩机为主。
单转子压缩机结构
排气管 端盖
壳体 铁芯 曲轴 转子 线圈 上轴承 活塞 下轴承 机脚
（增大散热面积，有助热量散发）
管壁
冷凝器截面视图
（四）节流机构
• 从冷凝器来的高压制冷剂液体经节流机构后，压力降低 ，然后进入蒸发器中。另外还起到调节进入蒸发器的制 冷剂流量的作用。
• 分类：1、电子膨胀阀（多为工业用/小型的膨胀阀也应 用于商用和家用空调上 ） 2、毛细管（家用制冷用） 3、浮球调节阀（工业、商业、生活用）
胶塞 接线柱 过滤网 托架 储液器
铜管
平衡块 消音盖 气缸
下盖
（三）冷凝器
• 作用是通过与外界的热交换将从压缩机过来的 高压、过热的制冷剂蒸汽凝结成饱和液体。
• 分类： 1、空气冷却式冷凝器（一般家用空调 常用的冷凝方式） 2、水冷却式冷凝器 3、蒸发式和淋激式冷凝器
肋片（翅片）
➢冷凝器上设置翅片，增 大了冷凝器的换热面积， 更有利于热量向周围的空 气散发，更有利于空调的 运转 ➢但翅片不是越多，越密 就越好；因为翅片太密会 造成风阻太大，也会影响 空调的运转效率；
制冷循环
制暖循环（热泵工况）
空调基础知识
空调的定义
空调即空气调节[1]（air conditioning），是指用人工手段 ，对建筑/构筑物内环境空气的温度、湿度、洁净度、速 度等参数进行调节和控制的过程。一般包括冷源/热源设 备，冷热介质输配系统，末端装置等几大部分和其他辅助 设备。主要包括水泵、风机和管路系统。末端装置则负责 利用输配来的冷热量，具体处理空气，使目标环境的空气 参数达到要求。
温度很低，也能蒸发吸热（这就是制冷最关键的过程）。
（五）蒸发器
制冷剂经过节流机构降压后在这里 蒸发吸热变成低温低压的气体。
蒸发器的结构与冷凝器相似，表面的翅片同为增大散热面积而设置。
制冷配件介绍
• 换向四通阀 • 气液分离器
换向四通阀
四通阀，液压阀术语，是具有四个油口的控制阀。四通阀是制冷设备 中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先 导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右 端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压 差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相 通，形成制冷循环。
