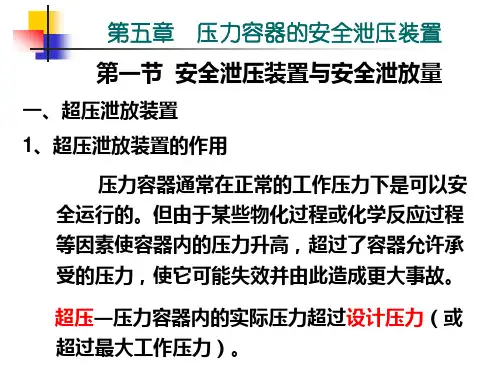

安全泄放装置是一种保证压力容器安全运行,超压时能自动卸压,防止发生超压爆炸的附属机构，是压力容器的安全附件之一。主要包括安全阀,爆破片,以及两者的组合装置。

安全泄放原理及作用主要有两点：一是正常工作压力下运行时,保持严密不漏;超过限定值时,能自动,迅速地排泄出容器内介质,使容器内的压力始终保持在许用压力范围以内。二是自动报警作用。因为排放气体时,介质是以高速喷出,常发出较大的响声,相当于报警音响讯号。

安全泄放装置的设置一般规定：1．容器装有泄放装置时，一般以容器的设计压力作为容器超压限度

的起始压力。需要时，可用容器的最大允许工作压力作为容器超压限度的起始压力。采用最大允许工作压力时，应对容器的水压试验、气压试验和气密性试验相应地取1.25倍、1.15倍和1.00倍的最大允许工作压力值，并在图样和铭牌中注明。2．当容器上安装一个泄放装置时，泄放装置的动作压力应不大于设计压力，且该空间的超压限度应不大于设计压力的10%或20kPa中的较大值。3．当容器上安装多个泄放装置时，其中一个泄放装置的动作压力应不大于设计压力，其他泄放装置的动作压力可提高，但不得超压设计的4%。该空间的超压限度应不大于设计压力的12%或30kPa中的较大值。4．当容器有可能遇到火灾或接近不能预料的外来热源而可能酿成危险时，应安装辅助的泄放装置，应使容器内超压限度不超过设计压力的16%。5．有以下情况之一者，可看

成是一个容器，只需在危险的空间（容器或管道上）设置一个泄放装置。但在计算泄放装置的泄放量时，应把容器间的连接管道包括在内。a) 与压力源相连接的、本身不产生压力的压力容器，该容器的设计压力达到了压力源的设计压力时。b) 诸压力容器的设计压力相同或稍有差异，容器间采用足够大的管道连接，且中间无阀门隔断时。6．同一台压力容器，由于有几种工况而具有两个以上设计压力时，该容器泄放装置的动作压力应能适用于各种工况下的设计压力。8．换热器等压力容器，若高温介质有可能泄漏到低温介质而产生蒸汽时，应在低温空间设置泄放装置。7．容器内的压力若有可能小于大气压力，而该容器不能承受此负压条件时，应装设防负压的泄放装置。9．一般可任选一种类型的泄放装置，但符合下列条件之一者，必须采用爆破片装置。a) 压力快速

增长；b) 对密封有更高要求；c) 容器内物料会导致安全阀失效；d) 安全阀不能适用的其他情况；

（二）超压泄放装置的设置：1．应将超压泄放装置设置在压力容器本体或其附属管线上容易检查、修理的部位。安全阀的阀体处于垂直方向。2．全启式安全阀和返拱型爆破片装置必须装在气相空间。用于液体的安全阀出口管工程直径至少为15mm.。3．容器与泄放装置之间一般不得设置中间截止阀。对于连续操作的容器，可在与泄放装置之间设置截止阀专供检修用。该截止阀应具有锁住机构，在容器正常工作期间，截止阀必须处于全开的位置并被锁住。4．泄放装置的结构应有足够的强度，能承受该泄放装置泄放时所产生的反力。

二安全阀（Safety Valve，又称泄压阀Relief Valve）

安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。常用的安全阀材质分为铸铁安全阀，铸钢安全阀，不锈钢安全阀，铸铜安全阀。安全阀是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力超过安全阀设定压力时，自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。

安全阀的作用：安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

安全阀的分类：

安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。安全阀的

排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。此外，随着使用要求的不同，有封闭式和不封闭式。封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。

一按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。

二按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。三按照阀瓣开启的最大高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启封闭高压式安全阀和弹簧全启式安全阀两种。四按作用原理分类可以分为直接作用式安全阀和非直接作用式安全阀。五按压力是否能调节分
