TD-LTE室内分布系统设计原理
TD-LTE技术基本原理与室内组网方案浅析

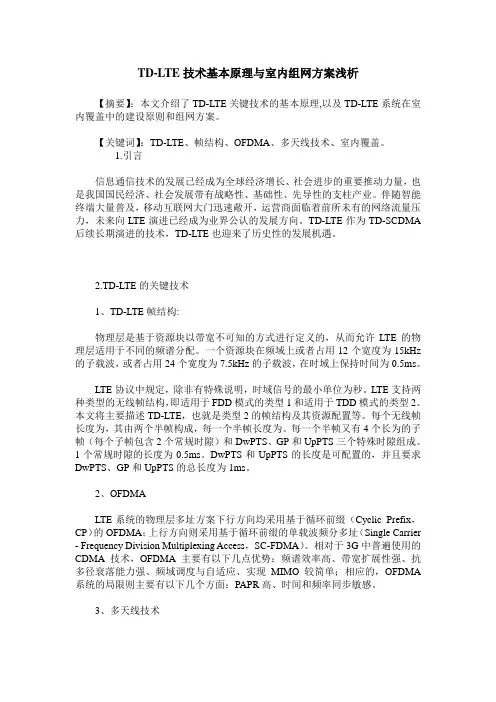

TD-LTE技术基本原理与室内组网方案浅析【摘要】：本文介绍了TD-LTE关键技术的基本原理,以及TD-LTE系统在室内覆盖中的建设原则和组网方案。
【关键词】：TD-LTE、帧结构、OFDMA、多天线技术、室内覆盖。
1.引言信息通信技术的发展已经成为全球经济增长、社会进步的重要推动力量，也是我国国民经济、社会发展带有战略性、基础性、先导性的支柱产业。
伴随智能终端大量普及，移动互联网大门迅速敞开，运营商面临着前所未有的网络流量压力，未来向LTE演进已经成为业界公认的发展方向。
TD-LTE作为TD-SCDMA 后续长期演进的技术，TD-LTE也迎来了历史性的发展机遇。
2.TD-LTE的关键技术1、TD-LTE帧结构:物理层是基于资源块以带宽不可知的方式进行定义的，从而允许LTE的物理层适用于不同的频谱分配。
一个资源块在频域上或者占用12个宽度为15kHz 的子载波，或者占用24个宽度为7.5kHz的子载波，在时域上保持时间为0.5ms。
LTE协议中规定，除非有特殊说明，时域信号的最小单位为秒。
LTE支持两种类型的无线帧结构，即适用于FDD模式的类型1和适用于TDD模式的类型2。
本文将主要描述TD-LTE，也就是类型2的帧结构及其资源配置等。
每个无线帧长度为，其由两个半帧构成，每一个半帧长度为。
每一个半帧又有4个长为的子帧（每个子帧包含2个常规时隙）和DwPTS、GP和UpPTS三个特殊时隙组成。
1个常规时隙的长度为0.5ms。
DwPTS和UpPTS的长度是可配置的，并且要求DwPTS、GP和UpPTS的总长度为1ms。
2、OFDMALTE系统的物理层多址方案下行方向均采用基于循环前缀（Cyclic Prefix，CP）的OFDMA；上行方向则采用基于循环前缀的单载波频分多址（Single Carrier - Frequency Division Multiplexing Access，SC-FDMA）。
室内场景TD-LTE信号覆盖分布系统设计浅析
TD-LTE技术原理介绍
LTE传输模式-概述
关键技术 帧结构 物理信道 物理层过程
Mode
1 2
传输模式
单天线传输 发射分集
技术描述
信息通过单天线进行发送 同一信息的多个信号副本分别通过多个衰落特性相互独立 的信道进行发送 终端不反馈信道信息，发射端根据预定义的信道信息来确 定发射信号 需要终端反馈信道信息，发射端采用该信息进行信号预处 理以产生空间独立性 基站使用相同时频资源将多个数据流发送给不同用户，接 收端利用多根天线对干扰数据流进行取消和零陷。 终端反馈RI=1时，发射端采用单层预编码，使其适应当前 的信道 发射端利用上行信号来估计下行信道的特征，在下行信号 发送时，每根天线上乘以相应的特征权值，使其天线阵发 射信号具有波束赋形效果 结合复用和智能天线技术，进行多路波束赋形发送，既提 高用户信号强度，又提高用户的峰值和均值速率
逻辑、传输、物理信道
关键技术 帧结构 物理信道 物理层过程
下行信道映射关系
PCCH BCCH CCCH DCCH DTCH MCCH MTCH
上行信道映射关系
CCCH DCCH DTCH
Downlink Logical channels
Uplink Logical channels
PCH
BCH
DL- SCH
UpPTS
关键技术 帧结构 物理信道 物理层过程
• UpPTS可以发送短RACH（做随机接入用）和SRS （Sounding参考信号，详细介绍见后）
• 根据系统配置，是否发送短RACH或者SRS都可以用独立的开关控制
• 因为资源有限（最多仅占两个OFDM符号），UpPTS不能传输上行信 令或数据 • TD-SCDMA的UpPTS承载Uppch，用来进行随机接入
TD LTE基本原理
天元(tiān yuán)学院培训部-Lu Yanping
共五十六页
目录(mùlù)
1 LTE背景介绍 2 LTE网络结构 3 LTE关键技术 4 LTE空口技术 5 LTE系统消息及测量
共五十六页
LTE背景(bèijǐng)介绍
什么是LTE？
• 长期演进LTE (Long Term Evolution)是3GPP主导的无线通信技 术的演进；
空白保护间隔
为了避免这种状况，就设计了保护间隔出来，在每个信号之前增加一个间隔，只要时延小 于间隔就不会互相影响，加入了保护间隔后，虽然第 2 径第一个信号延迟了，但是刚好
落入第 1 径的第二个符号的保护间隔内，在解调时会随着 CP 一起抛弃，
不会干扰到第二个符号，这样做可以消除ISI；
但是第 2 径的第二个符号的保护间隔落入了第 1 径的第二个符号内，引起符号
分发寻呼信息(xìnxī)给eNB
安全控制
空闲状态的移动性管理 SAE 承载控制 非接入层（NSA）信令的加密及完整性保
护
S-GW 功能: 终止由于寻呼原因产生的用户平面数据包 支持由于UE移动性产生的用户面切换
共五十六页
LTE无线接口(jiē kǒu)-用户面/控制面
(chuán sònɡ) (chuán sònɡ) 在无线通信系统中，负责传送
共五十六页
LTE的多址方式(fāngshì)-上行
SC-FDMA
和OFDMA相同，将传输(chuán shū)带宽划分成一系列正交的子载波资源，将不同的子载波资源分配给不同
的用户实现多址。注意不同的是：任一终端使用的子载波必须连续。
在任一调度周期中，一个用户分 得的子载波必须是连续的
TD-LTE室内分布系统建设
第九章 TD-LTE室内分布系统建设9.1 TD-LTE室内覆盖综述随着移动通信建设步伐的不断加快、移动用户的飞速增加，在大中城市的室外地区已经基本可以做到无缝覆盖。
为了提高网络质量、提高用户满意度、增加话务量，室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。
TD-LTE作为我国第四代移动通信的自有技术，对于室内分布系统的建设应在网络建设初期就给予足够重视，加大投资力度，形成立体化的网络建设模式。
9.1.1 TD-LTE室内分布系统建设基本原则目前TD-LTE网络正处于试验商用阶段，在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式，应遵循以下基本原则：z体现TD-LTE的优越网络性能特点并保证网络质量；z不影响现网系统的安全性和稳定性；z需要对现有室分系统进行改造时，应尽量减小改造量，降低对于现网的影响；z在频率资源足够的情况下室内外应尽量采用异频组网的方式；z确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰，同时利于室内外主服务信号的切换及重选；z分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰；z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。
9.1.2 TD-LTE室内分布系统建设指标要求在进行TD-LTE室内分布系统网络建设时，可遵循以下指标要求：z覆盖指标室内RSRP值大于等于-105dBm的概率大于90%。
z可接通率要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。
z呼叫阻塞要求无线信道呼损率不高于2％。
z边缘速率单小区20MHz、10用户同时接入时，小区边缘用户速率约1Mbps（DL）/250Kbps(UL)。
z服务质量数据业务的块差错率BLER小于10%。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析
随着移动通信技术的发展与普及，人们对于网络速度和通信质量的要求也越来越高。
然而，室内场景中的TD-LTE信号覆盖存在着很多的问题，这使得人们无法获得良好的移动通信体验。
因此，为了改善室内场景中的TD-LTE信号覆盖，需要进行系统设计分析。
首先，室内TD-LTE信号覆盖分布系统设计应该考虑室内空间的特殊性。
由于室内空间的复杂性和多变性，人们通常很难确定合适的信号分布模型。
一般而言，TD-LTE信号在室内传播存在着很多问题，如衰减、阻隔和多径效应等。
为了解决这些问题，可以通过使用
信号覆盖率、容量和均匀性等指标对室内空间进行分析和评估。
其次，室内TD-LTE信号覆盖分布系统设计需要考虑到信号传播特性。
TD-LTE信号传
播特性主要包括多径衰落、反射、绕射和衍射等。
这些特性会在室内空间中产生复杂的信
号传播路径，使得信号质量受到很大影响。
因此，为了在室内场景中获得良好的信号覆盖，需要针对以上问题进行优化，如优化天线布置方案、建设室内信号增强设备、采用功率放
大技术等。
最后，室内TD-LTE信号覆盖分布系统设计还应考虑信号干扰问题。
在室内空间中，会存在着许多无线技术的干扰源，其中包括WIFI、蓝牙等。
这些干扰会影响移动通信的质量和速度，需要对其进行减少和限制。
通过采用数字信号处理技术和自适应信号处理技术来
减少干扰源，可以有效地提高信号质量和通信速度。
总之，室内TD-LTE信号覆盖分布系统设计需要针对室内空间的特点和信号传播特性，采用合适的技术手段和优化方案来提高信号覆盖质量和用户体验。
TD-LTE室内分布系统设计原理
GSM900 DCS1800 POI TD-BBU
TD-RRU
无源器件网络B 无源器件网络A
WLAN
注释：红色器件为新增器件。
对于新建场景，新建两路分布系统，并通过合理的设计确保两路分布系统 的功率平衡。
对于改造场景，若合路存在严重多系统干扰（如多运营商、多系统场景），
可在不改动原分布系统的基础上新建两路天馈线系统。
TD-LTE RRU
功 分 器
小区1
楼层3
光纤 馈线 垂直极 化天线 耦合器 楼层2
TD-LTE RRU
功 分 器
小区2
楼层1
TD-LTE BBU
每个室内覆盖点只需要一条射频传输链路和一根吸顶天线进行发射和接收。 通常一个楼层只使用RRU的一个通道。 本方案适合规模较小且对数据需求不高的场景。
TD-LTE室内分布系统建设方案
分 路 器 GSM干放 DCS干放 TD-RRU1 合 路 器 无 源 分 布 系 统 A 无 源 分 布 系 统 B 无 源 分 布 系 统 A 无 源 分 布 系 统 B
TD-LTE双路中 的一路使用原分布 系统，并新建一路
LTE-BBU TD-BBU GSM900
电 桥 合 路 器 耦合器 TD-RRU2
1、切换区域应综合考虑切换时间要求及小区间干扰水平等因素设定。
2、室内分布系统小区与室外宏基站的切换区域规划在建筑物的出入口处。 3、电梯的小区划分：将电梯与低层划分为同一小区，电梯厅尽量使用与电梯 同小区信号覆盖，确保电梯与平层之间的切换在电梯厅内发生。
TD-LTE室内分布系统设计流程
系统间隔离度设计 共用分布系统的场景，TD-LTE与其他系统的干扰隔离要求如下表所示：
TD-LTE室内分布系统设计流程
TD-LTE室内分布系统规划设计思路和方法解析
TD-L TE室内分布系统规划设计思路和方法解析汪颖程日涛张海涛（中国移动通信集团设计院有限公司北京100080）摘 要 本文系统提出了TD-LTE室内分布系统规划设计思路，并针对TD-LTE室内干扰、覆盖性能和建设模式选择等关键环节进行了具体解析。
其中覆盖性能分析更是分别针对新建和改造场景提出了不同的规划方法，并与TD-SC DMA的覆盖性能和链路预算进行了横向对比，可有效指导不同场景下TD-LTE室内分布系统规划设计，对T D-LTE室内网络建设有较好的指导作用。
关键词 TD-LT E室内分布系统干扰隔离度覆盖链路预算1研究背景和意义目前移动通信行业竞争日趋激烈，为了应对新的业务发展要求和竞争环境，国际运营商加速了网络的升级与演进。
31个国家的64个运营商承诺在2012年以前部署LT E，To p50的运营商中有60%的运营商确定在2012年前部署LT E。
中国政府大力支持T D发展，推动扶持T D发展政策不断得到落实，T D-LT E是T D-SCDMA网络演进的方向，目前中国移动已经开始积极进行试验网的建设部署。
根据NT T DoCoMo的统计数据，手机用户70%以上的话务需求发生在室内，加上T D-L TE高速数据业务的定位对信号质量要求较高，因此加大室内覆盖力度是保证TD-LT E网络建设质量的重要手段。
由此看来，在迎来T D-LT E大规模发展和建设的前夕，透彻研究和分析T D-LT E室内分布系统设计思路及方法是非常有必要的，对指导T D-L TE网络建设意义重大。
2TD-LTE室内分布系统规划设计思路T D-LT E室内分布系统规划设计思路具体见图1。
以下章节将对T D-LT E室内分布系统规划设计中图1TD-L T E室内分布系统规划设计思路的关键环节，包括干扰分析、覆盖性能分析和建设模式选择等方法思路分别进行具体解析。
3TD-L TE 室内分布系统干扰分析3.1TD-LTE 与其他系统工作频段本文主要考虑TD-LTE 与以下无线系统共址共存情况。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析随着无线通信技术的不断发展，人们对室内场景的通信信号覆盖需求也日益增加。
在室内环境中，由于建筑结构、设备和材料等因素的影响，移动通信信号的传输和覆盖往往面临一些挑战，如信号衰减、盲区和覆盖不均等问题。
为了解决这些问题，TD-LTE信号覆盖分布系统设计显得尤为重要。
一、TD-LTE信号覆盖分布系统的基本原理TD-LTE信号覆盖分布系统主要是通过室内分布系统和覆盖系统两部分组成。
室内分布系统包括室内分布天线、室内分布放大器、室内分布终端等设备，通过布设在建筑物内部的不同位置，实现移动通信信号的增强和扩散。
覆盖系统则是利用基站设备，通过合理的布设和配置，实现对室内区域的覆盖，保障通信信号的稳定性和覆盖质量。
TD-LTE信号覆盖分布系统的基本原理是利用分布式天线和分布放大器等设备，将来自室外的信号通过有线或无线方式引入室内，再进行信号的放大和重复，以弥补由于建筑结构和物料对信号的影响所造成的信号衰减和损失，从而实现对室内区域的全面覆盖。
1. 室内场景分析：在进行TD-LTE信号覆盖分布系统设计时，必须首先进行室内场景分析。
通过对建筑结构、布局、材料和设备等因素的分析，确定室内信号分布的特点和规律，以便合理地设置室内分布设备和覆盖设备，保障覆盖效果和质量。
2. 室内分布设备的选择和配置：根据室内场景的特点和要求，选择合适的室内分布天线、放大器和终端设备，并合理配置布放位置和数量，以实现信号的充分覆盖和均衡分布。
3. 室内布线和连接技术：由于室内分布设备需要与室外基站设备进行连接，因此必须合理设计和布设室内布线，保证信号传输的稳定和可靠。
4. 覆盖设备的设置和调整：在进行TD-LTE信号覆盖分布系统设计时，必须合理设置和调整室内覆盖设备的参数，包括功率、方向、覆盖范围和重叠度等，以实现对室内区域的全面覆盖和信号质量的优化。
2. 灵活的布设方式：通过合理设置和调整室内分布设备和覆盖设备的参数，可以灵活地满足不同室内场景的覆盖需求，提供定制化的覆盖解决方案。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析一、背景介绍TD-LTE是一种TDD-LTE技术，相对于FDD-LTE，其频谱利用率更高，适合于高速移动通信场景的应用，如车载通信、高速铁路通信等。
而在室内场景下，TD-LTE面临的挑战则主要是信号覆盖和干扰问题。
传统的室内覆盖系统设计主要采用分布式天线系统（DAS）等技术，但其成本较高，且不适用于小范围覆盖的场景。
因此，为了解决TD-LTE在室内场景下的信号覆盖问题，需要采用新的系统设计方法。
1、设定覆盖目标在进行室内覆盖系统设计前，需要明确信号覆盖的目标区域和具体要求，包括覆盖面积、信号质量等。
2、确定天线类型和位置选择合适的天线类型和位置对于覆盖和优化信号质量至关重要。
在确定天线位置时，需要考虑室内墙体和障碍物对信号的遮挡和干扰，同时也需要考虑天线与用户的距离和角度。
3、制定功率控制策略在室内场景下，多个天线可能会产生干扰。
因此，需要制定合适的功率控制策略，以避免不必要的干扰。
4、选择合适的覆盖方案根据覆盖目标和具体条件，选择合适的覆盖方案。
可以采用单站点室内DAS方案、多站点DAS方案，或基于小区的覆盖方案等。
5、进行系统规划和优化在确定覆盖方案后，需要进行系统规划和优化。
可以通过仿真和实测等方法评估系统性能和调整参数，以保证系统的稳定性和高效性。
三、总结通过对室内场景TD-LTE信号覆盖分布系统设计的浅析，可以看出其设计思想和实现方法与传统的室内覆盖系统设计有所不同，更加注重系统性能的优化和用户体验的提升。
随着TD-LTE技术的不断演进和应用，室内场景TD-LTE信号覆盖分布系统设计也将不断完善和发展，为未来的移动通信应用提供更加稳定、高效、智能的服务。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景下的TD-LTE信号覆盖分布是指在室内环境下，TD-LTE信号在各个区域的分布情况。
由于室内环境的干扰和信号衰减问题，室内信号的覆盖往往比室外信号更加复杂和困难。
室内场景TD-LTE信号覆盖分布系统设计需要考虑多个因素。
需要确定室内布局的形状和大小。
室内建筑物的形状和大小会影响信号的传输和衰减情况，进而影响室内信号的覆盖分布。
需要确定室内环境的材料和物体对信号的影响程度。
不同材料和物体对信号的衰减效果不同，例如混凝土墙面的衰减效果比玻璃窗大，办公家具也可能会阻碍信号的传播。
设计人员需要对室内材料和物体的衰减特性有一定的了解，以便合理布置信号设备和天线。
需要确定信号设备的布置位置和数量。
在室内信号覆盖分布系统设计中，通常会使用室内分布式天线系统（DAS）来增强和优化信号覆盖。
设计人员需要确定分布式天线的布置位置和数量，以达到最佳的信号分布效果。
通常情况下，分布式天线应该均匀地分布在整个室内空间，以实现信号的均衡覆盖。
需要进行信号的测试和优化。
在完成室内场景TD-LTE信号覆盖分布系统的设计后，需要进行现场测试和信号优化。
通过测试可以了解到信号在不同区域的分布情况，并进行调整和优化。
这些调整和优化可能包括调整天线的方向和角度、增加天线的数量、调整信号的发射功率等。
室内场景TD-LTE信号覆盖分布系统设计需要考虑室内布局、材料和物体的影响、信号设备的布置位置和数量以及信号的测试和优化等因素。
通过科学合理地设计和优化，可以实现室内场景下TD-LTE信号的均衡分布和优化覆盖。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析前言在如今的物联网时代，室内场景TD-LTE信号覆盖分布系统的需求量在不断上升。
本文将从系统的概述和设计原则入手，阐述一个完整的室内场景TD-LTE信号覆盖分布系统该如何设计。
一、系统概述室内场景TD-LTE信号覆盖分布系统，顾名思义，是为了满足TD-LTE移动通讯在室内网络的覆盖分布需求而设计的系统。
该系统可以针对不同场景、不同需求，选择不同的解决方案，实现TD-LTE网络在室内无缝覆盖、高效传输和强化网络安全等功能。
二、系统设计原则1.全面性要考虑到TD-LTE网络在不同室内场景下的不同需求，全面覆盖不同场景的无线信号分布需求，如商场、酒店、医院、学校等室内场景。
2.稳定性系统的设计也需要考虑保持稳定的运行，防止因网络干扰、频宽拥堵等问题而影响TD-LTE信号的传输效果。
3.灵活性系统设计应具备灵活性，使其可以根据实际场景的变化灵活应对，在需求变化、业务更新、网络改造等情况下能够保持连续和高效性。
4.便捷性TD-LTE信号覆盖分布系统的部署应尽可能便捷易用，简单的基站部署、配合少的拓扑结构和易用的管理功能，可节约部署成本。
室内场景TD-LTE信号覆盖分布系统主要由三大模块构成：基站设备、信号分发系统和覆盖扩展系统。
1.基站设备基站设备是系统的核心组成部分，需要根据室内场景的不同需求，选择不同的基站类型和技术方案。
比如，采用小型微蜂窝基站可以大大提升覆盖的深度、广度和网络容量。
2.信号分发系统信号分发系统是完成室内TD-LTE信号分布的重要组成部分。
在无线信号的传输过程中，损耗是无法避免的。
因此，在信号分发系统的设计中需考虑到信号从接收到分发的不同损耗因素和针对这些因素采取相应的解决方案。
3.覆盖扩展系统覆盖扩展系统是为了实现室内TD-LTE网络的全覆盖，采取的一系列扩展措施。
需要在考虑到不同室内场景的特点和需求的基础上，采用合适的扩展方案。
如采用室内定向天线来扩展覆盖，采用信号放大器等设备来增加覆盖范围等。
浅论TD-LTE室内覆盖规划设计思路
浅论TD-LTE室内覆盖规划设计思路摘要：TD-LTE是由3G网络演变而来，它具有高传输速率、高传输质量和高移动性的特性，随着第四代数字移动通信的发展，它越来越受到全球通信界的高度重视，是未来通信的主要发展趋势。
考虑到室内环境在通信中的重要地位，本文提出了TD-LTE室内覆盖的建设要求以及规划设计思路，并针对TD-LTE室内干扰、覆盖性能和建设模式选择等重要环节进行了解析，希望对初入行业者有所帮助。
关键词：TD-LTE 室内覆盖建设要求规划设计一、什么是LTE室内覆盖室内覆盖就是利用室内天线分布系统将移动基站的信号均匀分布在室内或小区的每个角落，从而保证室内覆盖区域拥有理想的信号覆盖。
进行室内覆盖建设的目的是，分担室外宏蜂窝话务，扩大网络容量，较为全面地改善室内的通话质量，提高移动电话接通率，从整体上提高移动通信网络的服务水平。
采用LTE技术是实现室内覆盖的主要手段，其系统布置灵活，支持多种带宽，能够实现上行50M、下行100M的业务承载能力，在数据流量较大的3G核心区域部署LTE，逐步替代3G进而实现LTE网络的覆盖。
届时将实现LTE手机终端、手机上网速度更快，手机看电影、手机会议、手机远程教学将更轻易实现【1】。
二、TD-LTE室内覆盖建设要求1、综合考虑各种因素选择最佳建设模式进行TD-LTE室内覆盖建设，应综合考虑业务需求、网络性能、改造难度、资源情况、投资成本等等，并保证网络质量，不影响现网系统的安全性和稳定性，尽量减小改造量和对现网的影响，才能选择出最佳的建设模式。
2、室内室外共存协同覆盖应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，并按照相关要求促进室内覆盖系统的共建共享，多系统共存时系统间隔离度应满足要求，坚持室内室外协同覆盖的原则，确保室内覆盖系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外信号造成强干扰。
3、室内室外尽量采用异频组网方式在频率资源足够的情况下，室内室外应尽量采用异频组网方式。
TD-LTE室分系统概述
信源规划设计原则
信源
营业 厅
办公 楼
高档 写字 楼
商住楼
宾馆 交通枢纽
酒店
医院
大型场 馆
BBU+双通道双 模RRU3151
√√ √ √ √
√√
BBU+双通道单 √
√
模RRU3152e
√
√
11
RRU设计原则
RRU3151fae，E频段功率是20W，PSSS（导频信号）参考信道最大功
率12.21dBm；
12.21849
50
16.19789
2X50
19.19789
功率设计要求
12dBm 16dBm 16dBm
12
覆盖设计原则
对盲区覆盖，应保证90%以上覆盖区域的信号强度RSRP不低于-105dBm，且信 噪比SINR要求大于等于3dB； 对基站信号重叠区，应保证90%以上覆盖区域的信号强度RSRP不低于-95dBm ，且信噪比SINR要求大于等于3dB；在满足以上条件下，手机应优先占用室内分 布系统信号。
出口功率
营业厅
营业厅
------- ------- -------
------- 吸顶 展厅 6-10米 -10至-15dBm
办公楼
高档写字楼 商住楼
宾馆酒店
交通枢纽 医院
大型场馆
17
办公室 会议室 办公室 商住楼 客房 会议室 售票处 等候处 医院 大卖场
吸顶
走廊 6-10米 -10至-15dBm ------- ------- -------
室分双天馈情况下，室内单小区采用20MHz组网时，要求单用户平均速率满足 60Mbps/8Mbps（下行/上行）； 在室分单天馈情况下，室内单小区采用20MHz组网时，要求单用户平均速率满 足40Mbps/8Mbps（下行/上行）。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析1. 引言1.1 研究背景室内场景TD-LTE信号覆盖分布系统设计浅析引言随着移动通信技术的不断发展，TD-LTE技术在室内覆盖方面逐渐成为主流。
在室内环境中，由于建筑结构、人员密集等因素，TD-LTE 信号覆盖存在一些问题，如信号弱、信号覆盖不均匀等。
对室内场景的TD-LTE信号覆盖进行系统设计和优化显得尤为重要。
随着人们对通信速度和质量要求的不断提高，室内通信服务的需求也在不断增加。
而目前大多数室内场景的TD-LTE信号覆盖设计还存在一定的瑕疵，导致用户体验不佳。
对室内场景TD-LTE信号覆盖分布系统设计进行深入研究，对于提高通信质量和用户满意度具有重要意义。
本文将对室内场景TD-LTE信号覆盖分布系统设计进行浅析，探讨其现状分析、问题分析、优化方法、设计原则和实施步骤，以期为室内通信服务的改善提供参考和借鉴。
1.2 研究目的室内场景TD-LTE信号覆盖分布系统设计的目的是为了提高室内环境下TD-LTE信号的覆盖质量和稳定性，满足用户在室内环境中对于高速数据传输和通信的需求。
通过系统设计，可以有效解决室内环境下信号覆盖不足、信号干扰等问题，提升用户的使用体验和网络性能。
通过系统设计还可以实现网络资源的合理分配和管理，优化网络覆盖范围和容量，提高网络的可靠性和稳定性。
通过研究室内场景TD-LTE 信号覆盖分布系统设计，可以为室内网络规划和建设提供技术支持和参考，促进TD-LTE技术在室内环境中的广泛应用和发展。
通过深入研究和分析，可以为未来室内网络的建设和优化提供借鉴和指导，为用户提供更加稳定、高效的通信服务。
1.3 研究意义室内场景TD-LTE信号覆盖分布系统设计的研究意义非常重要。
室内TD-LTE信号覆盖对于提高用户体验和网络质量至关重要。
随着移动通信技术的迅速发展，用户对于室内通信质量的需求越来越高，而室内环境的复杂性和难以覆盖的特点使得室内信号覆盖成为一个挑战。
营业厅TD-LTE室内分布系统设计
（2015届）本科毕业设计专 业：班 级： 姓 名：学 号：指导教师：说明书 页，图纸 张，专题 页，译文 页题目： 葫芦岛绥中营业厅TD-LTE 室内分布系统设计 专题：葫芦岛绥中营业厅TD-LTE室内分布系统设计摘要全世界移动通信技术使用的双工技术共有两种，一个技术是FDD频分双工技术，另一个则是TD-LTE双工技术。
TDD的中文名字是时分双工(Time Division Duplexing)。
TD-LTE双工技术是TDD版的LTE技术，也就是Time Division Long Term Evolution（分时长期演进）。
TD-LTE双工技术的定义与规范是由3GPP组织涵盖的全球各大企业及运营商共同完成的。
伴随着智能手机的大量使用，移动互联网电话业务得到了迅猛的发展，用户们对移动终端接入速率也给予了更高的要求。
TD-LTE作为TD-SCDMA的发展方向，它的上下行速率相比3G的TD-SCDMA得到了很大的提升。
根据用户的使用情况分析，超过四分之三的通信业务在室内发生，正是因为这样，TD-LTE室内分布系统设计是移动运营商需要关注的重中之重。
本设计根据葫芦岛市绥中移动营业厅的内部结构，完成了葫芦岛市绥中移动营业厅TD-LTE室内分布系统方案的设计与实施。
在设计中，通过对葫芦岛绥中移动营业厅实际环境的数据进行采集、分析，绘制了室内分布设计图，确定了合理有效的室内分布设计方案，根据方案完成了具体工程的实施与调测，最终达到葫芦岛绥中移动营业厅TD-LTE信号覆盖和正常使用。
关键词：TD-LTE，室内分布，系统设计Design of Huludao Suizhong Business HallTD-LTE indoor distribution systemAbstractTD-LTE, namely Time Division Long Term Evolution (LTE timesharing), the world's leading enterprises and operators covered by the 3GPP organization jointly develop, TDD time division duplex (Time Division Duplexing), is a dual use of mobile communication technology of Engineering Technology, and the corresponding frequency division duplex FDD. TD-LTE is the TDD version of LTE technology.With the growing popularity of smart phones, mobile Internet business has been rapid development of mobile terminal access rates also put forward higher requirements. TD-LTE as the evolution of TD-SCDMA direction, compared to its 3G downlink rate has been greatly improved. Based on user behavior analysis, data business for more than 75 percent have taken place in the room, so the TD-LTE indoor coverage is the focus of mobile operators need to focus on.This design has completed the design and implementation of the plan that wireless local area networks cover the students' dormitory of Shenyang University Institute of Technology.In this design,the date and implementation of Huludao Suizhong Business Hall TD-LTE indoor distribution system solutions. In the design, the data of the Business Hall of Huludao Suizhong physical environment for the collection, analysis, rendering the indoor distribution design, determine the reasonable and effective distribution of interior design, according to the program completed the implementation and commissioning of specific projects, Huludao Suizhong Business Hall eventually reach TD-LTE signal coverage and proper use.Keywords:TD-LTE, indoor distribution, system design目录1 绪论 (1)1.1概述 (1)1.2课题研究的目的、现状和意义 (1)1.2.1 国内外研究现状及成果 (2)1.2.2 室内覆盖的概念和重要性 (3)1.3课题的主要内容 (5)2 TD-LTE室内分布系统设计原理 (5)2.1 TD-LTE关键技术 (6)2.1.1 MIMO技术 (6)2.1.2链路自适应技术 (7)2.2 TD-LTE频率规划 (7)2.3 TD-LTE室内分布系统建设方案 (8)2.4 TD-LTE室内分布系统拓扑结构 (10)3方案设计 (11)3.1概述 (11)3.2方案总工程量 (11)3.3室内分布系统建设方案 (11)3.4室内分布系统建设图纸 (13)4 工程实施 (21)4.1工程实施 (21)4.2施工中遇到的问题以及解决办法 (21)4.2.1室内覆盖信号干扰 (21)5 工程验收 (22)5.1工程验收测试流程 (22)5.2验收测试方法及测试数据 (23)5.2.1安装工艺检查 (23)5.2.2 AP设备及系统验收测试 (24)结论 (28)致谢 (29)参考文献 (30)附录A 外文文献 (31)附录B 外文翻译 (37)HSDPA应用需求： (37)HSDPA历史和发展 (37)TD-SCDMA HSDPA技术特性介绍 (37)辽宁科技学院本科生毕业设计（论文）第1 页1 绪论1.1概述2005年年初开始的3GPPLTE国际标准化进程中，在LTE-FDD和TD-LTE 的标准化方面，中国已经取得了显著的成效。
LTE完整培训资料(第九章)TD-LTE室内分布系统建设
LTE完整培训资料第九章 TD-LTE室内分布系统建设9.1 TD-LTE室内覆盖综述随着移动通信建设步伐的不断加快、移动用户的飞速增加，在大中城市的室外地区已经基本可以做到无缝覆盖。
为了提高网络质量、提高用户满意度、增加话务量，室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。
TD-LTE作为我国第四代移动通信的自有技术，对于室内分布系统的建设应在网络建设初期就给予足够重视，加大投资力度，形成立体化的网络建设模式。
9.1.1 TD-LTE室内分布系统建设基本原则目前TD-LTE网络正处于试验商用阶段，在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式，应遵循以下基本原则：z体现TD-LTE的优越网络性能特点并保证网络质量；z不影响现网系统的安全性和稳定性；z需要对现有室分系统进行改造时，应尽量减小改造量，降低对于现网的影响；z在频率资源足够的情况下室内外应尽量采用异频组网的方式；z确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰，同时利于室内外主服务信号的切换及重选；z分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰；z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。
9.1.2 TD-LTE室内分布系统建设指标要求在进行TD-LTE室内分布系统网络建设时，可遵循以下指标要求：z覆盖指标室内RSRP值大于等于-105dBm的概率大于90%。
z可接通率要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。
z呼叫阻塞要求无线信道呼损率不高于2％。
z边缘速率单小区20MHz、10用户同时接入时，小区边缘用户速率约1Mbps（DL）/250Kbps(UL)。
z服务质量数据业务的块差错率BLER小于10%。
TD_LTE室内分布系统设计方案研究
从设计目标角度来看，大型楼宇目标覆盖区域内95%以上的公共参考信号接收功率RSCP 要求大于-105dBm ，且公共参考信号信噪比RS-SINR 大于6dB ；营业作为目前最高速率承载网络的LTE ，其室内分布系统厅、会议室、重要办公区域等业务需求高的区域要建设双的建设将是提升用户感知、增强用户粘性的重要组成部路室分，目标覆盖区域内95%以上的公共参考信号接收功分。
根据统计，约70%的话务量发生在室内，建造室内网率RSCP 大于-95dBm ，且公共参考信号信噪比RS-SINR 大于络可提升43%话务量；高价值的商务用户80%时间位于室9dB 。
内，20%的室内覆盖将带来80%的数据业务收益，因此室分系统的建设对TD-LTE 的商用成败起着决定性的作用。
本文从工程建设模式对比、与其他制式的干扰分析、室分天馈改造等维度出发，系统性地分析了TD-LTE 室内根据应用场景以及信源角度考虑可以将TD-LTE 室分分布系统建设要点，为LTE 大规模商用网建设提供了较为建设模式分为室外站覆盖室内、采用分布式基站覆盖室可靠的室分设计模式。
内、Pico-RRU 以及Femto 方案。
室外站覆盖室内的主要缺点是覆盖质量不能得到保证，Pico-RRU 当前最大的问题是Ir 接口带宽较高，设备尚未成熟，有源设备多，不利于维护；Femto Cell 方案适用TD-LTE 室分系统的频率、容量、子帧配置主要设计于家庭及中小企业等小范围覆盖场景，很难实现大型建筑原则如下：物的无缝覆盖，同步方案需特殊考虑；要真正实现TD-频率：室内主要采用E 频段；LTE 的深度覆盖，很大程度上应采用分布式基站，其最大子帧配置：原则上业务子帧配置为1:3，特殊子帧配置优势是易于控制信号强度，覆盖效果好，扩容简单，可覆为10:2:2，上行业务需求大的楼宇可将业务子帧配置为2:2；盖面积较大的建筑。
在具体实施过程中，应综合考虑网络容量：单载波带宽为20MHz ，原则上配置为O1，业性能、改造难度、资源情况、投资成本等选择最佳建设模务需求大的楼宇配置为S11。
室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景TD-LTE信号覆盖分布系统设计浅析1. 引言1.1 研究背景室内场景TD-LTE信号覆盖分布系统设计是为了解决室内环境下TD-LTE信号覆盖不足的问题，提高用户在室内环境下的通信质量和体验。
随着移动通信技术的发展，人们对通信质量和速度的要求越来越高，尤其是在室内环境下，信号覆盖不足的情况更加突出。
设计一套适合室内场景的TD-LTE信号覆盖分布系统显得尤为重要。
研究室内场景TD-LTE信号覆盖分布系统的背景主要包括以下几个方面：随着5G时代的到来，通信技术的发展变得更加迅速和复杂，需要更加智能和高效的信号覆盖系统来支撑；室内场景由于建筑结构、人流密集等因素，信号覆盖不容易通过传统方法来解决，需要更加灵活和可调节的系统来支持；用户对通信质量和体验的要求不断提高，需要设计更加稳定和高效的信号覆盖系统来满足用户需求。
研究室内场景TD-LTE信号覆盖分布系统设计具有重要的现实意义和实际价值。
1.2 研究目的研究目的是为了深入了解室内场景下TD-LTE信号覆盖分布系统设计的原理与技术，为提高室内网络覆盖质量和网络性能提供理论支持和技术指导。
通过研究室内场景TD-LTE信号的传播特点和系统设计原理，探讨室内信号覆盖分布系统的组成结构和设计方法，从而优化网络覆盖范围，提高网络容量和覆盖质量。
在此基础上，针对室内场景TD-LTE信号覆盖分布系统的关键技术和算法进行分析与讨论，为系统的部署和调整提供参考依据。
最终通过系统优化和调整，使室内场景TD-LTE信号覆盖分布系统能够更好地满足用户需求，提升用户体验和网络性能。
通过本研究的展望，可以为未来室内网络设计和优化提供参考，推动TD-LTE技术在室内场景中的应用和发展。
2. 正文2.1 TD-LTE信号覆盖分布系统设计原理TD-LTE信号覆盖分布系统设计原理是基于TD-LTE技术的特点和需求，结合室内场景的特殊要求而设计的一种系统架构。
其设计原理主要包括以下几个方面：TD-LTE信号覆盖分布系统设计原理要考虑到室内场景的复杂性和多样性。
TDLTE室内分布系统设计
参数说明
(d0)：距天线1米处的路径衰减： 2025时的典型值为38.5 ，2350时的 典型值为39.4 ；
d为传播距离； n为衰减因子，根据环境不同而取值不
同。 R：附加衰减因子。指由于楼板、隔板、
墙壁等引起的附加损耗
衰减因子取值
环境
衰减因子n
自由空间
2
全开放环境
• 确保室内分布系统提供良好的室内覆 盖，同时要控制好室内信号，避免对室 外构成强干扰
▪ 不影响现网系统的安全性和稳定性；
▪ 需要对现有室分系统进行改造时，
▪ 应尽量减小改造量和对现网的影响
• 在频率资源足够的情况下室内外 • 应尽量采用异频组网方式； • 目前试验网阶段室外采用 • 2.6频段(2575-2615 )，室内采用 • 2.3频段(2350-2370)
异频段杂散、阻塞干扰
方法：根据相关协议指标进行计算，并 取杂散干扰和阻塞干扰的最大值（其中 杂散干扰以底噪提高1为标准）。
结论：系统与其它系统干扰的隔离度要 求见下表，其中与的干扰情况较为严重。
措施：相关系统直接合路时合路器的隔 离度需满足下表要求。 干扰隔离度要求
900M 1800M (F、A)
注释：红色器件为新增器件，蓝色器件为更换器件，其余为利旧器件。 统
B
室内建设方案分析
方案二： 双流建设方式
两路新建，以合路为例：
LTE-BBU
LTE-RRU
GSM900
DCS1800
TD-BBU
TD-RRU
POI
无源器件网络A 无源器件网络B
WLAN
注释：红色器件为新增器件。
对于新建场景，新建两路分布系统，并通过合理的设计确保两路分布系统的功率平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TD-LTE室内分布系统建设方案
方案一：单路建设 通过合路器使用原单路分布系统（如下图所示）。 TD-LTE与其他系统共 用原分布系统，按照TD-LTE系统性能需求进行规划和建设，必要时应对原系 统进行适当改造。
分 路 器 GSM干放 DCS干放 TD-RRU1 合 路 器 无 源 分 布 系 统
1、切换区域应综合考虑切换时间要求及小区间干扰水平等因素设定。
2、室内分布系统小区与室外宏基站的切换区域规划在建筑物的出入口处。 3、电梯的小区划分：将电梯与低层划分为同一小区，电梯厅尽量使用与电梯 同小区信号覆盖，确保电梯与平层之间的切换在电梯厅内发生。
TD-LTE室内分布系统设计流程
系统间隔离度设计 共用分布系统的场景，TD-LTE与其他系统的干扰隔离要求如下表所示：
应选择地区 内标志性或有影 响力的机场、重 要体育馆、展览 中心、政府机关 等建筑和场所。
交通枢纽 长途汽车站 机场 隧道 地铁
特殊
TD-LTE频率规划
室内覆盖系统与室外系统采用异频组网； 室内覆盖同一水平层面如需设置多个小区时，相邻小区间建议 采用异频组网； 在建筑物内可以利用自然阻隔合理进行频率规划； 对楼层间隔离较好，可以采用带宽20M同频组网方式； 对同层天然隔离较差的区域，建议采用2个10M频点异频组网方 式，同层小区间频率交错复用。
TD-LTE室内分布系统设计流程
天线布放点设计
1、SISO天线布放密度
对采用“单路”合路建设的站点，天线布放密度应满足TD-LTE室内无线链路 预算要求，由于TD-SCDMA室内系统与LTE系统在同一频段，所以天线覆盖半径基 本一致：在半开放环境，单天线情况下，如商场、超市、停车场、机场等，覆 盖半径取10～16米；在较封闭环境，单天线的情况下，如宾馆、居民楼、娱乐 场所等，覆盖半径取6～10米。 2、MIMO天线阵布放密度 对采用“双路”建设的站点，MIMO线阵的布放密度与SISO天线布放密度相同。 组成MIMO线阵的两个单极化天线尽量采用10λ 以上间距（约为1.25米），如实 际安装空间受限双天线间距不应低于4λ (约为0.5米)。
衰减因子取值
环境 自由空间 全开放环境 半开放环境 较封闭环境 衰减因子n 2 2.0～2.5 2.5～3.0 3.0～3.5
PL(d0)：距天线1米处的路径衰减： 2025MHz时的典型值为38.5dB ，2350MHz 时的典型值为39.4dB ； d为传播距离（米）； n为衰减因子，根据环境不同而取值不同。 R：附加衰减因子。指由于楼板、隔板、 墙壁等引起的附加损耗
双通道室内分布系统
功 分 器 馈线 垂直极 化天线 耦合器 楼层4
TD-LTE RRU
功 分 器 楼层3
小区1
光纤 功 分 器 楼层2
TD-LTE RRU
功 分 器 楼层1
小区2
TD-LTE BBU
每个室内覆盖点都需要通过一根双极化天线或者两个物理位置不同的普通单极 化吸顶天线进行发射和接收，形成2*2MIMO组网。
TD-LTE室内分布系统设计流程
天线出口功率设计
一般场景下TD-LTE天线口功率不高于15dBm，对于大型会展中心等场 景，天线口功率还可适当酌情提高，但应满足国家对于电磁辐射防护的
规定。
双路系统中功率平衡设计 对支持MIMO的双路分布系统，组成MIMO天线阵的两个单极化天线口 功率之差要求控制在5dB以内。 切换区域设计 室内分布系统小区切换区域的规划应遵循以下原则：
该方案有完整的MIMO特性，用户峰值速率和系统容量获得提升。
双通道可更好满足室内对业务速率的需求，缺点是工程复杂度较高。
TD-LTE室内分布系统设计流程
在LTE室内分布系统设计中，我 们依据左图的设计流程，逐步进行。
TD-LTE室内分布系统设计流程
信源设计
1、对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区时，设计时应使得各
TD-LTE室分系统链路预算
馈线损耗
自由空间损耗
遮挡损耗
TD-LTE室内分布系统建设方案
TD-LTE室分天馈系统分为“单路”和“双路”两种拓扑结构，按不同场景，建设策 略如下： 在新建场景情况下，原则上应建设“双路”天馈系统，充分体现TD-LTE容量优势； 在改造场景情况下，对具备建设条件、且有较大容量需求的场景应优先建设“双路” 室分系统，其次考虑“单路”合路方式建设。后续若有进一步的容量需求，可通过小区 分裂、增加载波等方式扩容。
系统 干扰隔离(室内) 系统 干扰隔离(室内) CDMA 1x 81 CDMA EV-DO 87 GSM 82/35 TD-SCDMA(A) 58/31 DCS 82/43 TD-SCDMA(F) 87/31 WCDMA 58 WLAN 88
不共用分布系统的场景
当不共用分布系统时，TD-LTE系统与其他运营商的CDMA 1x、CDMA EV-DO、WCDMA等系 统的天线应保持1米以上的隔离距离。 TD-LTE系统与中国移动其他系统：GSM900、DCS1800、TD-SCDMA的天线应保持1米以上 的隔离距离。 TD-LTE与WLAN之间建议采用以下方式进行隔离： 1、建议天线安装位置与AP天线距离至少控制在1.5m以上（单独建网）； 2、在TD-LTE信源端和WLAN AP端各自增加滤波器（共用分布）。
DCS1800
电 桥
L D
无 源 分 布 系 统 A
LTE-RRU2
注释：红色器件为新增器件，蓝色器件为更换器件，其余为利旧器件。
TD-LTE室内分布系统建设方案
TD-LTE室分天馈系统根据所选设备不同，可分为分为“单通道系统”和“双通道系统” 两种拓扑结构。
单通道室内分布系统
馈线 垂直极 化天线 耦合器 楼层4
GSM900 DCS1800 POI TD-BBU
TD-RRU
无源器件网络B 无源器件网络A
WLAN
注释：红色器件为新增器件。
对于新建场景，新建两路分布系统，并通过合理的设计确保两路分布系统 的功率平衡。
对于改造场景，若合路存在严重多系统干扰（如多运营商、多系统场景），
可在不改动原分布系统的基础上新建两路天覆盖指标 1.1 无线覆盖率 要求覆盖区域内满足参考信号接收功率RSRP >-105dBm的概率大于90％。 1.2 室内信号外泄场强 建筑物10米处接收场强应低于室外主服务小区场强10dB以上。 2、业务质量 2.1 无线信道呼损率 要求数据业务呼损不大于5％。 2.2 无线接通率 要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。 2.3 误块率 要求数据业务的误块率不大于10%。 2.4 无线边缘速率 要求在20MHz带宽、10用户同时接入，小区边缘用户速率约2Mbps/250Kbps(下行/上 行)。（不同地市的要求会有不同） 2.5 掉线率：基本目标<4%； 2.6 系统内切换成功率：基本目标>95% ；
分 路 器 GSM干放 DCS干放 TD-RRU1 合 路 器 无 源 分 布 系 统 A 无 源 分 布 系 统 B 无 源 分 布 系 统 A 无 源 分 布 系 统 B
TD-LTE双路中 的一路使用原分布 系统，并新建一路
LTE-BBU TD-BBU GSM900
电 桥 合 路 器 耦合器 TD-RRU2
TD-LTE室分系统链路预算
其他系统
RRU BBU
合 路 器
分布系统
天线口发射功率、天线增益 空间传播损耗 墙体穿透损耗 接收电平要求
PLDAS PLAir 传播模型：使用较多的衰减因子传播模型，计算路径损耗的公式如下： PathLoss(dB)=PL(d0)+10*n*Log(d/d0)+R
参数说明
个RRU分区间的隔离度尽可能高，以利于后期扩容，降低改造工作量； 2、对于采用双路室分系统的建设场景，应使用双通道RRU，并将RRU的两个通 道对应覆盖相同区域。 3、对于采用单路室分系统的建设场景，可使用双通道RRU，并将RRU的两个不 同通道分别对应覆盖不同区域。设计时保证RRU通道间的隔离度尽可能高，以 利于后续空分复用技术引入，提升单路天馈线系统的容量； 4、根据厂家RRU设备支持能力进行RRU级联级数设置，通常情况下室内覆盖系 统RRU级联级数建议为4级以内； 5、根据室内分布系统的实际情况，应因地制宜选择链型和星形拓扑结构，体 现方案的合理性和经济性。
LTE-RRU1
室分系统。应确保
通过合理的设计使 两路分布系统的功 率平衡。
L D
合 路 器
DCS1800
电 桥
L D
LTE-RRU2
注释：红色器件为新增器件，蓝色器件为更换器件，其余为利旧器件。
TD-LTE室内分布系统建设方案
方案二：双路建设 两路新建，以POI合路为例：
LTE-BBU
LTE-RRU
TD-LTE RRU
功 分 器
小区1
楼层3
光纤 馈线 垂直极 化天线 耦合器 楼层2
TD-LTE RRU
功 分 器
小区2
楼层1
TD-LTE BBU
每个室内覆盖点只需要一条射频传输链路和一根吸顶天线进行发射和接收。 通常一个楼层只使用RRU的一个通道。 本方案适合规模较小且对数据需求不高的场景。
TD-LTE室内分布系统建设方案
TD-LTE室内分布系统建设方案
方案三：双极化天线建设
分 路 器 GSM干放 DCS干放 TD-RRU1 无 源 分 布 系 统 A 合 路 器
LTE-BBU
LTE-RRU1
TD-BBU GSM900
电 桥 合 路 器 耦合器 TD-RRU2 合 路 器
L D
无 源 分 布 系 统 B 无 源 分 布 系 统 B
TD-LTE室内分布系统设计
