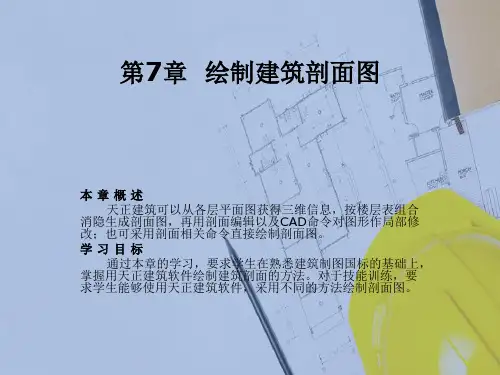

绘制楼梯平面剖面节点图(CAD课件)

回车后显示对话框如图7-9所示，从中选择填充图案与比例，单击“确定”后执行填充。
（4）剖面门窗
剖面门窗：本命令可连续插入剖面门
窗(包括含有门窗过梁或开启门窗扇的非标
准剖面门窗)，可替换已经插入的剖面门窗，
此外还可以修改剖面门窗高度与窗台高度值，
对剖面门窗详图的绘制和修改提供了全新的
工具。
任务3：利用天正建筑剖面命令，直接绘制图7-6所示建筑剖面图。
1.绘图基本方法
先绘制剖面墙，然后在剖面墙上插入剖面门窗，添加双线楼板、剖面梁等构件，剖面楼梯和剖面栏杆命令可以直接绘制楼梯与栏杆、栏板。再结合CAD命令编辑建筑剖面，绘制出建筑剖面图。
2．绘图基本步骤
（1）画出楼板、墙体定位线（2）画剖面墙（3）画双线楼板、加剖断梁并进行剖面填充（4）画剖面门窗（5）加粗墙体（6）绘制参数楼梯（7）插入可见门窗（8）绘制屋顶投影轮廓线，填充瓦楞线图案（9）尺寸标注（10）标高标注（11）整理图形
（4）画剖面门窗
本命令可连续插入剖面门窗 (包括含有门窗过梁或开启门窗扇的非标准剖面门窗)，可替换已经插入的剖面门窗，此外还可以修改剖面门窗高度与窗台高度值，对剖面门窗详图的绘制和修改提供了全新的工具。
剖面→剖面门窗(PMMC)。单击菜单命令后，显示“剖面门窗样式”对话框，如图 7-18所示。
这些修改完成以后就结束了整个剖面图绘制过程。
任务小节：建筑剖面模型生成以后，对其进行修改，综合用到了CAD二维图形编辑命令和天正建筑剖面命令，绘制并填充梁板，编辑尺寸标注、文字标注。
动动手：通过教师的示范讲解，同学采用剖面生成命令独立完成图7-6建筑剖面图的绘制。

楼梯设计的平面图和剖面图课件-V1

楼梯设计的平面图和剖面图课件-V1
楼梯设计的平面图和剖面图课件是一份重要的工具，能够帮助建筑师
和设计师更好的规划和设计楼梯。

以下是对该课件的重新整理。

1. 什么是楼梯平面图？
楼梯平面图是楼梯在水平方向上的图纸表示。

它包括从上方观察楼梯
的平面图，这可以辅助规划楼梯的尺寸和结构。

2. 如何绘制楼梯平面图？
绘制楼梯平面图通常包括以下步骤：
- 根据所需的长度和宽度，确定楼梯的大小和形状。

- 确定需要的踏步数量和高度，以保持步幅和舒适性。

- 根据踏步数量和高度计算出楼梯的坡度，并确定每一级的长和宽。

- 创建楼梯的顶部和底部平面图，并将每一步的大小和位置添加到图
纸上。

3. 什么是楼梯剖面图？
楼梯剖面图是沿楼梯长度方向的图纸表示。

它包括楼梯的高度和深度，并展示楼梯结构内部的大小和位置。

4. 如何绘制楼梯剖面图？
绘制楼梯剖面图通常包括以下步骤：
- 根据所需的高度和深度，确定楼梯的大小和形状。

- 确定需要的踏步数量和高度，以保持步幅和舒适性。

- 根据踏步数量和高度计算出楼梯的坡度，并确定每一级的高度和深度。

- 创建楼梯的侧面图，并将每一步的大小和位置添加到图纸上。

总结
通过以上重新整理，我们可以更好地理解楼梯的平面图和剖面图的绘制过程及其作用。

这不仅可以帮助我们更好地规划和设计楼梯，也可以提高我们的工作效率和质量。

绘制宿舍楼剖面图—绘制剖面楼梯(CAD课件)

2、【编辑】|【复制】命令的复制基点默认在文件的左下角点，不允许修改；【编辑】|【带基点的复制】命令则允许根据需要确定复制基点，便于文件粘贴时准确地定位。
9) 绘制剖面图中走道两侧的阳角线，结果如图4.123所示。 10．标注尺寸及标高，结果如图4.127所示。
图4.123
图7
阵列生成其他楼梯，并将其修整成图4.119所示。图4.119
图4.119
图4.120
8) 将绘制好的楼梯复制到“1∶100剖面图”文件中，并阵列生成其它层的楼梯，如图4.122 。
特别提示
1、菜单栏中的【修改】|【复制】命令是用于文件内部的图形复制命令，如将某平面图中的门由A处复制到B处；而【编辑】|【复制】命令或【编辑】|【带基点的复制】命令用于将图形复制到剪贴板上，是跨文件的复制，如将A平面图中的门复制到B平面图中或将CAD图形复制到Word文档中。
8．绘制楼梯 1) 新建文件选择菜单栏中的【文件】|【新建】命令，然后进入1∶1模板内，将该文件存盘并命名为“楼梯”。 2) 调整绘图环境。 3) 利用【构造线】、【阵列】绘制辅助线，如图4.106。
图4.106
4) 绘制楼梯 (1) 将【楼梯】图层设置为当前层，用【直线】命令描出平台板和楼梯段，结果如图4.107所示。
图4.107
4) 绘制楼梯用【直线】、【偏移】、【修剪】等命令，绘制楼梯，如图 4.111。
图4.111
5) 绘制栏杆扶手：用【直线】、【圆角】、【偏移】、【填充】，如图4.117 。
图4.117
6) 阵列生成其他楼梯，并将其修整成图4.119所示。 7) 按照图4.120所示的尺寸绘制梯基.

建筑剖面图绘制

域内填充命令
选择填充图案
剖面楼梯
剖面楼梯涂黑
五、画楼板
用PLINE命令画粗线条的楼板线。
六、标注尺寸标注标高
1、设置当前层为尺寸层 2、用尺寸标注命令标注尺寸 3、用LINE命令画标高符号，制作成图块 4、用TEXT命令书写标高
树立质量法制观念、提高全员质量意识。20. 10.2520 .10.25Sunday , October 25, 2020
三、画剖面门窗
1、设置当前层为门窗层 2、用TRIM开门窗洞口。 3、用LINE命令画门窗。
四、画剖面楼梯
1、设置当前层为楼梯层 2、根据平面图确定剖面图楼梯的位置 3、按照踏步高150踏步宽300用PLINE命令
画楼梯踏步和休息平台，最后形成封闭区域。 4、用BHATCH命令，选SOLID涂黑剖面楼梯。
谢谢大家！
专注今天，好好努力，剩下的交给时间。20. 10.2520 .10.250 1:0001:00:010 1:00:01 Oct-20
牢记安全之责，善谋安全之策，力务安全之实。202 0年10 月25日星期日1 时0分1 秒Sund ay , October 25, 2020
相信相信得力量。20.10.252020年10月 25日星期日1 时0分1 秒20.10. 25
建筑剖面图绘制
一、建立轴线
1、设置当前层为轴线层 2、根据建筑平面图的剖切符号来建立剖
面开间轴线 3、根据建筑层高建立进深的轴线 4、用OFFSET命令建立轴网 5、用LTSCALE命令改变点划线的线型比
例因子
二、画剖面墙线
1、设置当前层为墙线层 2、用PLINE命令画剖面的墙线
① 被剖到的墙线画粗线 ② 没有被剖到的墙线画细线

楼梯画法

标准层楼梯平面图是中间层楼梯平面图，既有上又有下，上下梯段都画成完整的。折断线两侧的上下指引线箭头是相对的，箭尾分别写上“上××级” 或“下××级” 其余与底层一样。
顶层平面图的剖断位置在楼梯之上，因此踏面是完整的，只有下行，故楼梯上没有折断线，注意画上楼面临空的一侧安有水平栏杆。
画出门窗、台阶、栏杆扶手等
细部,并画出尺寸线、尺寸界线、标高符号和轴线圆圈. 按要求加深图线、并标注尺寸、标高并注写文字.
楼梯剖面图

楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。

楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1：50、1：30 或 1： 40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。
根据楼梯底层平面图中的剖切位置和投影方向,画出墙身轴线和墙身厚度;再根据标高画出室内外地坪线、各层楼面、楼梯平台的
位置线及它们的厚度;
根据梯段的长度、平台宽度定出梯段位置,然后再根据踏步级数n利用两平行线等距离分格的方法画出踏步,并画出梯段或梯板厚
度及平台梁的投影线.未被剖到的梯段上的踏步如果可见,则画成实线,如不可见,则画成虚线.
楼梯剖面图表达的内容

楼梯的构造形式，从图中可知该楼梯的结构形式为板式楼梯，双跑。楼梯在竖向和进深方向的有关尺寸。楼梯段、平台、栏杆、扶手等的构造和用料说明。本图中用详图索引符号表示栏杆、扶手的做法。被剖切梯段的踏步级数。图中的索引符号。
绘图实例

建筑楼梯剖面参数绘制3.3 -回复

建筑楼梯剖面参数绘制3.3 -回复建筑楼梯剖面参数绘制的步骤和方法，通过清晰的图纸和详细的文字说明来实现。

第一步：确定楼梯类型和布局楼梯类型通常有直梯和曲梯两种。

直梯是最简单的类型，可以在直线上升或下降。

曲梯则是有弯曲部分的楼梯，可以在一个平面中连接不同楼层。

在这一步中，需要确定楼梯的起点和终点，以及整体布局。

第二步：测量楼梯高度和宽度楼梯的高度和宽度是绘制剖面参数的基础。

使用测量工具，如测距仪或尺子，测量楼梯的高度和宽度。

对于直梯，只需测量整个楼梯的高度和宽度即可。

对于曲梯，还需要测量每个弯曲部分的高度和宽度。

第三步：计算楼梯台阶数量和高度根据楼梯高度和宽度，计算楼梯台阶的数量和高度。

通常情况下，楼梯台阶的高度应在16cm至20cm之间，以确保人们行走时的舒适度。

根据楼梯高度除以台阶高度得出台阶数量，并根据楼梯高度除以台阶数量得出每个台阶的高度。

第四步：绘制楼梯主梁和踏步使用CAD软件或手动绘图工具，在图纸上绘制楼梯的主梁和踏步。

主梁通常为水平横梁，支撑整个楼梯结构。

踏步是楼梯的水平平台，供人们行走。

根据楼梯的高度和宽度，在图纸上绘制适当数量的踏步，并确保它们平均分布。

第五步：设计楼梯扶手和栏杆楼梯扶手和栏杆是保证人们行走时安全的重要部分。

根据楼梯的高度和宽度，设计合适的扶手和栏杆。

扶手通常由垂直支撑柱和平行于楼梯的水平扶手组成。

栏杆则是连接在扶手和踏步之间的垂直柱子，以防止人们从楼梯上跌落。

第六步：添加细节和修饰在楼梯剖面参数绘制完成后，可以根据需要添加细节和修饰。

例如，可以增加楼梯表面的防滑材料，以提供额外的安全保障。

还可以在主梁和踏步上添加装饰性的图案或纹理，以增加楼梯的美观度。

第七步：检查和修改最后，检查绘制的楼梯剖面参数是否符合要求。

仔细检查每个参数的准确性和一致性。

如果发现有任何错误或需要调整的地方，及时进行修改，以确保最终的楼梯设计是准确无误的。

总结：建筑楼梯剖面参数绘制是一项复杂而重要的工作，需要仔细的测量、计算和设计。

建筑钢结构工程技术标准层剖面绘制

建筑剖面图的绘制
标准层剖面图绘制
绘制步骤
（1）在功能区【默认】选项卡的【修改】面板中选择【偏移】工具，对绘制好的首层剖面图进行偏移，根据层高3600mm设定偏移距离，并利用夹点功能，对楼梯间多余的楼板进行修整。

完成如图1所示的建筑物剖面图。

图1 标准层剖面图生成
（2）利用【直线】和【矩形】工具，绘制如图1所示剖面图的“剖到”的和“可见”的造型图样，如本图中标准层剖到的推拉窗、南立面阳台可见轮廓和造型图样等。

“剖到”是指在首层平面图中所绘制的剖切符号经过的图样，“可见”是指在首层平面图中未被剖切符号切到，但在剖切方向却可看到的图样。

建筑钢结构工程技术专业教学资源库 1。

楼梯平面、剖面画法

2、楼梯剖面图
楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。

通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。

图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图
楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。

常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法
（1）楼梯平面图
1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、梯段宽度和长度，如图8.34a所示。

2）采用两平行线间距任意等分的方法划分踏步宽度，
如图8.34b所示。

3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。

完成后的楼梯平面图见图8.32。

（2）楼梯剖面图
1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置
2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。

CAD快捷键命令绘制楼梯

CAD快捷键命令绘制楼梯楼梯是建筑设计中常见的要素之一，能够连接楼层，并提供垂直行走的通道。

为了提高绘制楼梯的效率，CAD软件提供了许多快捷键命令，使绘制楼梯变得更加便捷。

本文将介绍一些常用的CAD快捷键命令，帮助您轻松绘制楼梯。

1. 绘制直梯在CAD软件中，使用快捷键命令可以快速绘制直梯。

首先，选择绘制直梯的工具，一般位于工具栏的绘图选项中。

然后，按下快捷键“L”进入直线绘制模式，点击鼠标左键，在绘图区域中拖动鼠标，依次点击直梯的起点和终点位置，即可完成直梯的绘制。

2. 绘制直梯的扶手扶手是楼梯的重要组成部分，也可以通过CAD快捷键命令进行绘制。

选择绘制直线的工具，并使用快捷键“L”，则可以快速完成扶手的绘制。

点击鼠标左键确定扶手的起点位置，然后通过拖动鼠标到达终点位置，即可完成扶手的绘制。

3. 绘制螺旋楼梯螺旋楼梯是一种常见的空间设计元素，相比于直梯更加美观且节省空间。

在CAD软件中，通过快捷键命令可以方便地绘制螺旋楼梯。

首先，选择螺旋楼梯的绘制工具，一般位于工具栏的绘图选项中。

然后，输入快捷键“HE”，在命令行中输入楼梯的参数，例如楼梯的半径、圈数、升高等。

根据输入的参数，CAD软件将自动生成螺旋楼梯。

4. 绘制阶梯在绘制楼梯时，阶梯是不可或缺的部分。

通过CAD快捷键命令，可以快速绘制阶梯。

选择绘制阶梯的工具，一般位于工具栏的绘图选项中。

然后，输入快捷键“RB”，在命令行中输入阶梯的参数，如宽度、间距、高度等。

根据输入的参数，CAD软件将自动生成阶梯。

5. 编辑楼梯CAD软件提供了丰富的编辑工具，使得对绘制好的楼梯进行修改变得简单。

通过快捷键命令，可以快速选择、移动、旋转、删除等操作。

例如，使用快捷键命令“M”可以移动楼梯；使用快捷键命令“R”可以旋转楼梯。

根据具体的编辑需求，选择相应的快捷键命令，进行楼梯的修改。

综上所述，CAD快捷键命令可以极大地提高绘制楼梯的效率，帮助设计师快速完成楼梯的绘制和编辑。

楼梯剖面图画图步骤

楼梯剖面图画图步骤一、创建图层命令: '_Layer。

辅助、墙体、填充、门窗、楼梯、标注、标高、文字、其他二、设置图框1、设置图形界限命令: '_limits重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点<420.0000,297.0000>: 42000,297002、绘制图框插入已画好的外源框命令: _insert3、绘制标题栏插入已画好的标题栏命令: _open命令:命令:命令: _pasteclip 指定插入点:命令:命令:命令: _move选择对象: 指定对角点: 找到11 个选择对象:指定基点或[位移(D)] <位移>: 指定第二个点或<使用第一个点作为位移>: 三、绘制辅助线选择辅助图层命令: _xline 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: h指定通过点:指定通过点: o点无效。

指定通过点: *取消*自动保存到E:\CAD自动保存文件\Drawing2_1_1_0593.sv$ ...命令:命令: XLINE 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o 指定偏移距离或[通过(T)] <500.0000>: 1800选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:命令: xl XLINE 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: v 指定通过点:指定通过点:自动保存到E:\CAD自动保存文件\楼梯剖面图徐川绘_1_1_6334.sv$ ...命令:命令: XLINE 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o 指定偏移距离或[通过(T)] <1800.0000>: 12900选择直线对象:指定向哪侧偏移:选择直线对象:命令: XLINE 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o 指定偏移距离或[通过(T)] <12900.0000>: 5520选择直线对象:指定向哪侧偏移:选择直线对象:指定向哪侧偏移:选择直线对象:四、绘制墙体选择墙体图层1、绘制墙体命令: _mlstyle命令: ml MLINE当前设置: 对正= 无，比例= 1.00，样式= 240指定起点或[对正(J)/比例(S)/样式(ST)]: st输入多线样式名或[?]: 370当前设置: 对正= 无，比例= 1.00，样式= 370指定起点或[对正(J)/比例(S)/样式(ST)]:指定下一点: *取消*命令: MLINE当前设置: 对正= 无，比例= 1.00，样式= 370指定起点或[对正(J)/比例(S)/样式(ST)]:指定下一点:指定下一点或[放弃(U)]:指定下一点或[闭合(C)/放弃(U)]:命令: MLINE当前设置: 对正= 无，比例= 1.00，样式= 370指定起点或[对正(J)/比例(S)/样式(ST)]:指定下一点:指定下一点或[放弃(U)]:命令: ml MLINE当前设置: 对正= 无，比例= 1.00，样式= 240指定起点或[对正(J)/比例(S)/样式(ST)]: j输入对正类型[上(T)/无(Z)/下(B)] <无>: t当前设置: 对正= 上，比例= 1.00，样式= 240指定起点或[对正(J)/比例(S)/样式(ST)]:指定下一点:指定下一点或[放弃(U)]:2、绘制楼板命令: _pline指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 1650 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 命令:命令:命令: _offset当前设置: 删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)] <450.0000>: 100选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>: *取消*命令:命令: _pline指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 350指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 250 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 100 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 100 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令:命令: _line 指定第一点:指定下一点或[放弃(U)]:指定下一点或[放弃(U)]:命令: PLINE指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 240指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 240 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 140 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 200 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 250 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 250 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令:命令:命令: _pline指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: *取消*命令: PLINE指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 240指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 240指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令:命令:命令: _trim当前设置:投影=UCS，边=延伸选择剪切边...选择对象或<全部选择>: 找到 1 个选择对象:选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:命令:命令:命令: _trim当前设置:投影=UCS，边=延伸选择剪切边...选择对象或<全部选择>: 找到 1 个选择对象:选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:命令:命令:命令: _trim当前设置:投影=UCS，边=延伸选择剪切边...选择对象或<全部选择>: 找到 1 个选择对象:选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:命令: _pline指定起点: 100当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度<0.0000>: 30指定端点宽度<30.0000>:指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 100指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: _rectang指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @240,240命令:命令:命令: _copy选择对象: 指定对角点: 找到 1 个选择对象:当前设置: 复制模式= 多个指定基点或[位移(D)/模式(O)] <位移>: 指定第二个点或<使用第一个点作为位移>:指定第二个点或[退出(E)/放弃(U)] <退出>:指定第二个点或[退出(E)/放弃(U)] <退出>:指定第二个点或[退出(E)/放弃(U)] <退出>:命令: _pline指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 240指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 240指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 140指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:3、填充墙体选择填充图层命令: _bhatch拾取内部点或[选择对象(S)/删除边界(B)]: 正在选择所有对象... 正在选择所有可见对象...正在分析所选数据...正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在选择所有对象... 正在选择所有可见对象...正在分析所选数据...正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在选择所有对象... 正在选择所有可见对象...正在分析所选数据...正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]: 正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:正在分析内部孤岛...拾取内部点或[选择对象(S)/删除边界(B)]:五、绘制楼梯选择楼梯图层1、采用多线绘制楼梯命令: _pline指定起点:当前线宽为30.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: *取消*命令: 指定对角点:命令: _.erase 找到 1 个命令:命令:命令: _pline指定起点:当前线宽为30.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度<30.0000>: 1指定端点宽度<1.0000>:指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 150指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令:命令:命令: _line 指定第一点: 100指定下一点或[放弃(U)]: 100指定下一点或[放弃(U)]:命令:命令:命令: _mirror选择对象: 指定对角点: 找到 2 个选择对象: 指定镜像线的第一点: 指定镜像线的第二点:要删除源对象吗？[是(Y)/否(N)] <N>:命令:命令:命令: _copy选择对象: 指定对角点: 找到 2 个选择对象:当前设置: 复制模式= 多个指定基点或[位移(D)/模式(O)] <位移>: 指定第二个点或<使用第一个点作为位移>:指定第二个点或[退出(E)/放弃(U)] <退出>:指定第二个点或[退出(E)/放弃(U)] <退出>:指定第二个点或[退出(E)/放弃(U)] <退出>:命令:命令:选择对象: 指定对角点: 找到 2 个选择对象:当前设置: 复制模式= 多个指定基点或[位移(D)/模式(O)] <位移>: 指定第二个点或<使用第一个点作为位移>:指定第二个点或[退出(E)/放弃(U)] <退出>:指定第二个点或[退出(E)/放弃(U)] <退出>:指定第二个点或[退出(E)/放弃(U)] <退出>:命令:命令:命令: _rectang指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @300,-300命令:命令:命令: _offset当前设置: 删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)] <100.0000>: 1000选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:命令: _pline指定起点: 850当前线宽为30.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: *取消*命令:命令:当前设置: 删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)] <1000.0000>: 150选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:命令:命令: *取消*命令:命令: _.erase 找到 1 个命令:命令:命令: _pline指定起点:当前线宽为30.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 300 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: PLINE指定起点:当前线宽为30.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: *取消*命令:命令:命令: _offset当前设置: 删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)] <150.0000>: 300选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:已删除填充边界关联性。

建筑CAD11 天正建筑绘制住宅楼楼梯详图

11.1 楼梯平面详图的切割与绘制
11.1.3 楼梯平面详图的标注
2. 轴号处理
轴号偏移
D轴与1/C轴出现重叠，将其中一个轴号进行偏移。点1/C轴号，靠近圆心处的夹点，显示“轴号偏移”，点该夹点向下拖动，完成轴号偏移
（a）轴号偏移前
（b）轴号偏移后
11.1 楼梯平面详图的切割与绘制
11.1.3 楼梯平面详图的标注
11.2.2 楼梯剖面图的绘制
3.绘制栏杆和扶手（3）连接两相邻两栏杆的扶手
【扶手接头】
请输入扶手伸出距离<0>:180 >>键入“180”回车，即扶手向平台伸半个踏步宽130和扶手宽50。请选择是否增加栏杆[增加栏杆(Y)/不增加栏杆(N)]<增加栏杆(Y)>: Y >>回车执行“Y”选项。请指定两点来确定需要连接的一对扶手! 选择第一个角点 <取消>: >>框选两扶手，窗口的第一角点另一个角点<取消>: >>框选两扶手，窗口的对角点请指定两点来确定需要连接的一对扶手! 选择第一个角点 <取消>: >>连续连接其他扶手 …… 楼梯第一跑和最后一跑的扶手，框选一个扶手，扶手伸出距离为130。
11.1.2改变比例
楼梯平面图来源于各层平面图，比
例为1:100，楼梯详图的出图比例为 1:50，需要改变楼梯平面图的比例。
“文件布图→【改变比例】
请输入新的出图比例1:<100>:50 >>键入“50”回车请选择要改变比例的图元:指定对角点: 找到 143 个 >>框选楼梯平面图整体请选择要改变比例的图元: >>回车请提供原有的出图比例<100>: >>回车

工程制图与识图之阶梯旋转剖讲解学习

工程制图与识图之阶梯旋转剖
复习并训练
• 8-13-2 ,8-16
二. 用几个平行的剖切平面剖切
• 适用范围：如果零件内部的结构形状较多，而它们的分布又在相互平行的平面上，可假想用几个相互平行的剖切面，将机件不同位置的内部结构剖开后绘制。
• 阶梯剖：用几个相互平行的剖切平面剖开零件的方法。
不完整要素
A-A
按不剖处理
A-A
A A
错误
A A
A
A
正确
• 8-19-1
练习
小结与作业
• 小结：剖视图是绘图的重点。
• 注意：当画机件某一视图时，可以用视图方式表达，也可用剖视图方式表达。用剖视图时，可根据机件复杂程度，选择几个平面剖切；当用一个平面剖切时，又可选择不同的剖视范围。
• 作业： 8-18-2，8-19-3 • 通知：下次带坐标纸
剖视图必须进行标注
A-A
A
A A
画图时应注意几点
1. 倾斜的结构：先绕交线旋转到与水平投影面平行，后投射；
2. 在剖切平面后的其它结构，仍按原来位置投射。
A
纵向剖切
筋板
横向剖切筋板
A
A
A-A
画剖面线
不画பைடு நூலகம்面线
画图时应注意几点
4. 当相交两剖切平面剖到机件上的结构出现不完整要素时，则这部分结构按不剖处理。
• 例：
注意：
(1）阶梯剖虽然采用了两个或多个相互平行的剖切平面，但在剖切平面的分界处不能画出分界线。
(2）剖切平面的转折处不应与图中的实线或虚线重合。
一般情况下也不要在孔或槽的中间部分转折，以免孔或槽的结构仅有一部分被剖切。

楼梯的平面和剖面图

2、楼梯剖面图楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。
